схема управление светом с 2-х мест

Вопрос, как подключить проходной выключатель, возникает не только у владельцев просторных апартаментов. В любых интерьерных решениях проходной выключатель добавит комфорт в дизайн.

Схема переключателя отличается от разводки с обычным выключателем, хотя используются стандартные коробки. В статье рассмотрены особенности монтажа одноклавишного выключателя с двух мест на один светильник и разобраны варианты соединений.

Содержание

Конструкция и принцип работы

Проходной выключатель представляет собой коммутационное устройство с нормально-разомкнутыми контактами.

Имеет ручной привод, работает в сетях с напряжением 1000 вольт. Существуют два типа выключателя: для внутренней и для внешней проводки.

Для внутренней проводки выключатели убираются под штукатурку. Коробка для внешней коробки более объемная, так как содержит наполнение и крепится поверх стены.

Схема переключателя отличается от схемы разводки электропроводки с обычным выключателем. Хотя в монтаже используются стандартные коробки, кабеля и распределительные щитки.

На одну лампу возможно подсоединение, как проходного выключателя двухклавишного, так и одноклавишного

Внешне проходной переключатель напоминает обычный выключатель.

Это пластмассовая круглая или квадратная коробка с одной клавишей. Отличие находится внутри и заключается в способе присоединения контактов.

Цепь проходного переключателя имеет свою последовательность замыкания фазы, которая заключается в одновременном соединении и размыкании линий. Управлять лампой в таких случаях возможно с разных мест, и вам не придется подниматься по темной лестнице или идти в коридор выключать свет. Но проходные выключатели работают только в паре.

Также возможно подключение системы из 3 переключателей. В этом случае, с помощью перемычки, напряжение  можно контролировать даже из разных комнат.

Схемы подключения

Проходной выключатель, согласно схеме подключение на 2 коробки, основывается на различиях коммутации при работе.

И разораться в схеме подключения проходных выключателей означает избежать многие ошибки.

Схема электрическая

Поможет правильно понять систему порядка действия схема с одноклавишным выключателем.

Линейные проводники создают связь с коммутирующими точками. В это время перекидные контакты отключены и подсоединены к неактивным линейным проводам.

Когда нажимается на клавишу 1-го проходного переключателя, происходит замыкание подачи тока к лампе, и она гаснет. Параллельный выключатель переходит в выключенный режим.

Следует сразу предусматривать электрическую разводку с учетом схемы подключения проходных выключателей.

Монтажная схема с распредкоробкой

Монтажная схема проходного выключателя с двух мест представляет собой наглядное подробное изображение последовательности соединений и разрывов.

На схеме проходного выключателя кругом выделены распределительные коробки. Задействование коробки позволяет разорвать контакт между проводниками.

Проводники синего цвета подводят ноль, а желтые – фазу, черным отмечены коммутационные соединения.

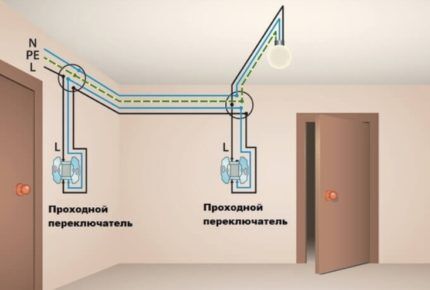

Схема подключения проходного выключателя с двух мест

Схема подключения проходного выключателя с 2 мест будет удобна в многоуровневом помещении, большом доме, в отдельной комнате, где один выключатель можно расположить у входа, а другой – возле зоны отдыха.

К лампе подсоединяются одновременно земля и ноль. Ток подходит к выходу первого выключателя, провод второго выключателя подключается к лампе.

Выходы проходных выключателей соединяются друг с другом.

Принцип схемы подключения проходного выключателя с 2х мест прост. Когда размыкает цепь, один выключатель размыкает соединение, и второй выключатель тоже переходит в выключенное положение.

Заключение

Монтаж проходного одноклавишного выключателя нужно проводить сразу во время ремонта.

Отмерьте провода и подсоедините к коробкам выключателя, внимательно проверяя правильность подсоединения контактов.

Провода закладывают под штукатурку. Стену красят или заклеивают обоями.

Общие требования к прокладыванию проводки следует также учесть.  Провода не стоит размещать ближе, чем на 15 см к потолку.

Используйте монтажные коробки и аккуратно скрутите провода, закрепите стяжками, закройте изолентой оголенные места.

Серьезный подход к монтажу проходного выключателя во время ремонта позволит избежать многие ошибки и принесет пользу вашему дому. Ведь переходной выключатель очень удобное изобретение.

Много полезной информации — в видео.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Схема подключения проходного выключателя с 2х мест на 1 лампу

Рассмотрим схему подключения проходного выключателя с 2х мест на 1 лампу, которая несколько сложнее по сравнению с классической. Но такая схема особенно практична и удобна в спальне или большом загородном доме.

Содержание

  1. Проходной выключатель
  2. Виды
  3. Принцип действия
  4. Подключение проходного выключателя схема
  5. Схема подключения проходного выключателя на 3 точки
  6. Монтаж третьей точки управления
  7. Проходные выключатели схема без ответвительной коробки
  8. На импульсных реле
  9. На проходных выключателях
  10. Необходимые инструменты
  11. Некоторые тонкости

Проходной выключатель

Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.

Виды

Проходные выключатели классифицируются так же, как и обычные.

    По количеству клавиш:
  • одноклавишные;
  • двухклавишные;
  • трёхклавишные;
  • одно- или двухклавишные перекрёстные

    • (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

    По типу управления:
  • клавишные;
  • сенсорные;
  • с ПДУ

Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Схема подключения проходного выключателя

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

    Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Подключение проходного выключателя схема

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система.

Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.

При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

    Схема проходного выключателя выглядит следующим образом:
  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки).

В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки. Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш.

    Их может быть:
  • одна;
  • две;
  • три.

Выбирают их в зависимости от мест расположения. Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии.

Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов.

    Время установки проходных выключателей зависит от:
  • модели и типа устройства;
  • опыта мастера, который устанавливает проходной выключатель;
  • особенности мест, где будет расположено устройство;
  • сложную ли создали для выключателя схему подключения.

Схема подключения проходного выключателя на 3 точки

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной.

Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей. При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели. Проходные выключатели существенно упрощают управление освещением и делают его более удобным.

Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей. Конечно, можно замкнуть обе линии на выходную клемму.

Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта. Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки.

После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта), но принцип подключения концевых устройств остается тем же. На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю.

Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону. Направление не имеет принципиального значения, но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру, знакомому с плоскогубцами и отверткой.

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных.

    Изменение конструкции совершается в два этапа:
  1. Выходные полюса замыкаются перекрестно.
  2. Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей, различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу.

В последнем случае перемычки будут визуально перекрещиваться. Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши. В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими, включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же.

Это существенно осложняет монтажные работы. Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше, чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

Проходные выключатели схема без ответвительной коробки

Как подключить проходные выключатели без ответвительной коробки? Да, можно обойтись без ответвительной коробки. Здесь возможны два основных варианта:

На импульсных реле

Если электрический щит установлен в квартире и в нем есть дополнительное место под один модуль, то можно использовать импульсное реле для установки на DIN-рейку.

Выключатели соединяются двумя проводами параллельно, и эти два провода заводятся напрямую в щиток, провод от светильника также заводится напрямую в щиток. В этой схеме выключатель включен в цепь управления, ток нагрузки через него не протекает, поэтому можно использовать провод меньшего сечения. Нагрузкой же непосредственно управляет импульсное реле.

Если места в щите нет, то выпускаются реле для местной установки в подрозетники, ответвительные коробки, за потолком; схемы соединений зависят от конкретной модели и обычно указываются в инструкции к ним.

На проходных выключателях

Вначале давайте вспомним схему проходных выключателей из двух мест. Проходные выключатели замыкают и размыкают цепь фазного провода, подключая и отключая его от патрона светильника. При этом, через контакты выключателей протекает ток нагрузки. Поэтому необходимо использовать кабель соответствующего сечения.

Итак, схема расключения проходных выключателей из двух мест без ответвительной коробки. Вместо ответвительной коробки все провода сводятся в первый подрозетник. Т.е. питание от электрощита (ноль, фаза, заземление) в подрозетник, провод от светильника в подрозетник, ну и провод от второго проходного выключателя тоже в этот же подрозетник.

Только в этом случае нужен более глубокий подрозетник, либо отверстие под него делается глубже, а в стандартном подрозетнике вырезается дно (чтобы было где расключить провода).

Нулевой и заземляющий провода и из электрощита соединяются в первом подрозетнике, соответственно, с нулевым и заземляющим проводом от светильника. Изолируются и прячутся в подрозетнике.

Красный провод от светильника соединяется с красным проводом от второго подрозетника, изолируется и также оставляется в подрозетнике. По этому проводу будет поступать фаза к светильнику. Оставшиеся провода подключаются к клеммам проходных выключателей. В схеме из трех мест используется перекрестный выключатель. Он устанавливается между двумя проходными выключателями.

Необходимые инструменты

Что понадобится для установки? Здесь необходимо иметь отвертки (шлицевую и крестовую), отвертку с индикатором, перфоратор, нож для снятия изоляции с проводов или другое приспособление, плоскогубцы, кусачки, небольшой уровень, нужное количество провода, пластмассовые подрозетники и алебастр для их закрепления в стене.

Ставить подрозетники просто. На перфоратор одевается корона нужного размера, которая в стене сверлит отверстие. Если таковая отсутствует, тогда подойдут зубило и молоток. Такие коробки ставятся в стену на алебастр, при этом подрозетник не должен выпирать из стены.

Для прокладки провода нужны штробы, которые делаются специальным инструментом – штроборезом. К преимуществам его использования можно отнести минимальное выделение пыли при работе.

Обратите внимание! Для двойного выключателя, устанавливаемого при входе, потребуется пятижильный кабель (можно 5 одножильных, или двух и трехжильный). А ко второму выключателю нужно подвести шестижильный провод (протяните 2 трехжильных), затянуть его в гофру и закрепить в стене.

Удалите бокорезами лишний провод, оставив концы длиной в 10-15 см для подключения выключателя. Снимите с него немного изоляции (сколько нужно для подсоединения к выключателю).

Посередине отверстия, проверив уровнем, прочертите горизонтальную линию и, сделав небольшой замес алебастра, установите подрозетники так, чтобы боковые дырочки под шурупы совпадали с прочерченной линией – это поможет ровно установить выключатели.

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу.

Через них должна пропускаться одна и та же фаза – это обязательное условие. Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель.

Это упрощает монтажные работы. Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения.

Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Где может в доме понадобиться включать свет из трех мест? Да в принципе где угодно, например в спальне у каждой прикроватной тумбочки установить выключатель плюс выключатель около двери. Зашли в спальню, включили свет около двери, затем легли спать и выключили свет у прикроватной тумбочки- согласитесь что это удобно.

Еще вариант- освещение длинного коридора, тогда можно условно разделить его на три участка и в начале каждого участка поставить выключатель.

Или еще способ- освещение подъезда в трехэтажном доме. Зашли в подъезд- включили свет, поднялись на свой этаж- выключили. Жители подъезда могут на любом этаже включать и выключать подъездное освещение.

Важное примечание: освещение в этом случае будет включаться/отключаться одновременно на трех этажах.

Если же потребуется управлять каждой лампочкой по отдельности с любого этажа (например на первом этаже управлять лампой третьего этажа или на втором- первого этажа и т.п. ) то придется на каждую лампу собирать отдельную схему управления с трех и более мест.

Проходной выключатель. схема подключения проходного выключателя

Содержание

  1. Принцип действия — особенности переключения электрической цепи
  2. Выбор приборов: выключатели vs переключатели
  3. Контроль из двух мест
  4. Проходной своими руками
  5. Как наладить централизованное управление освещением?
  6. Особенности подключения
  7. Где применяется подобная система управления освещением?
  8. Примеры практического применения переключателей
  9. Схемы подключения проходного переключателя
  10. Подключение двух проходных переключателей
  11. Подключение нескольких параллельных потребителей
  12. Промежуточная точка управления
  13. Управление освещением
  14. Управление с 2х мест
  15. Управление с 3х мест
  16. Перекрёстные выключатели: схема управления освещением из трех и более мест

Принцип действия — особенности переключения электрической цепи

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.

Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

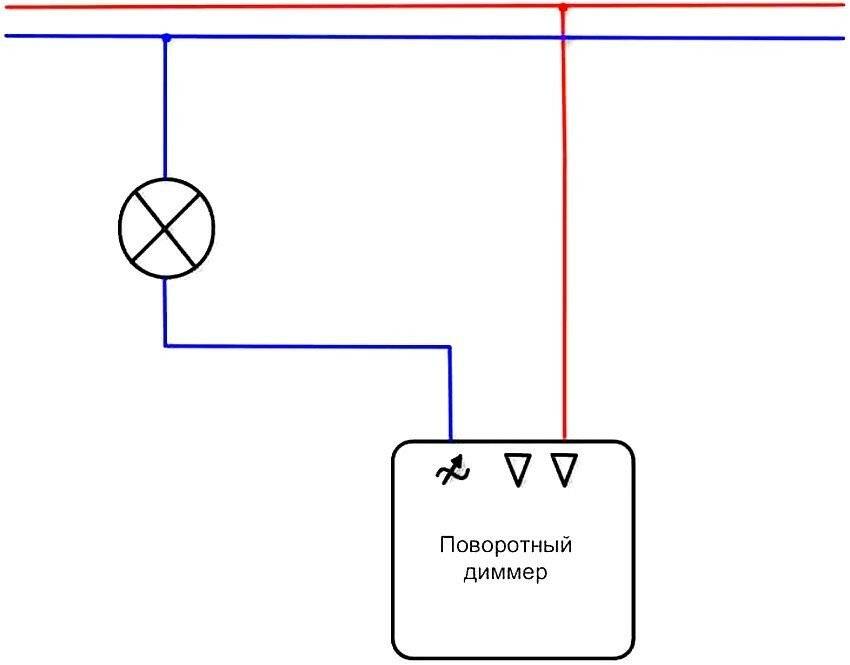

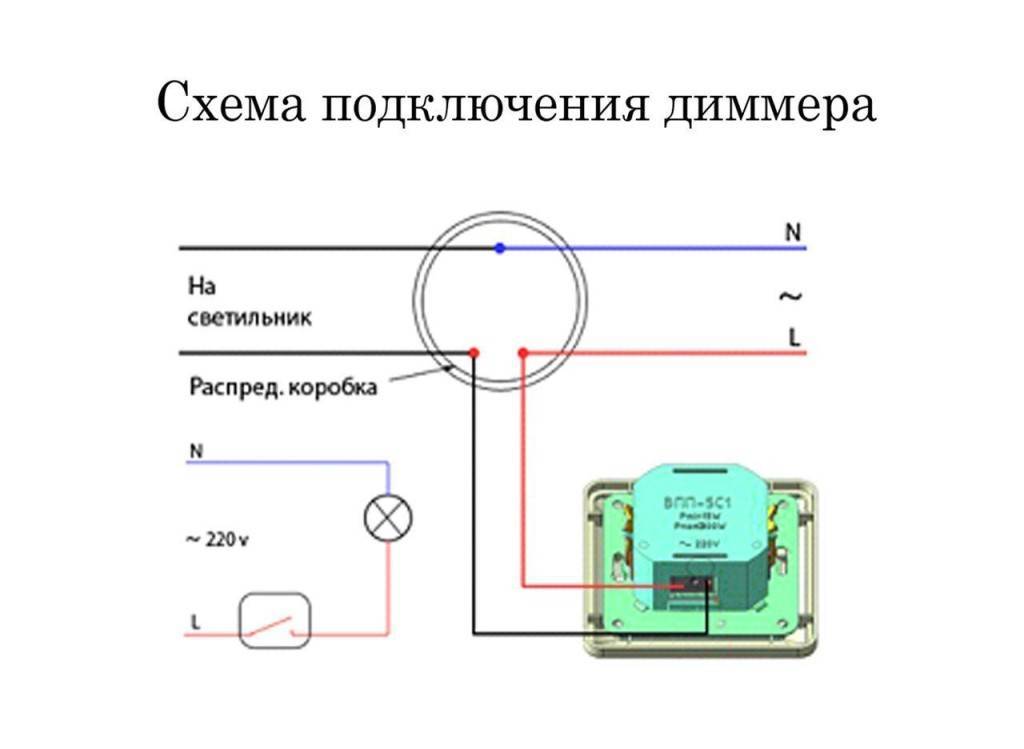

Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.


Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.


Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Проходной своими руками

Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой

Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы

Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

Расположение клемм выключателя после переделки

Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

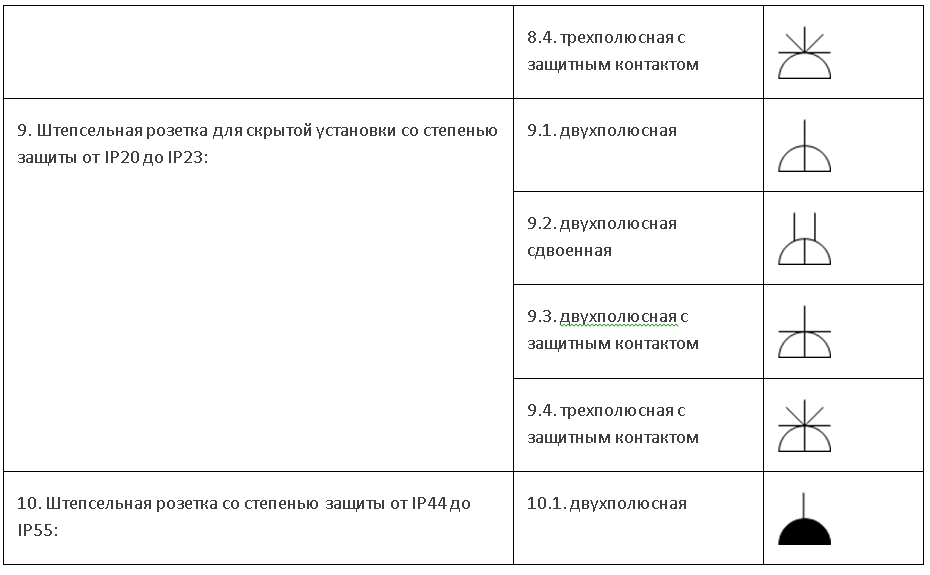

Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Особенности подключения

Главными особенностями подключения проходных выключателей являются:

Количество проводов, необходимое для их работы

Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка

Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.

На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.

Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод. При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.

Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.

Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.

При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.

Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи

И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий

Фазный проводник  может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.

Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.

Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку.

Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.

https://youtube.com/watch?v=9cG_VmdR4uk

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Примеры практического применения переключателей

Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.

Самым популярным является использование переключателей для контроля освещения лестниц.

При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет. Поэтому использование переключателя более рационально.

Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.

Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.

То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.

Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:

  • включить освещение какой-то территории;
  • пересечь эту освещенную территорию;
  • выключить свет «на той стороне».

Схемы подключения проходного переключателя

Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.

Подключение проходного выключателя в квартире. Расположение на стенах

Подключение двух проходных переключателей

Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.

При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.

Подключение нескольких параллельных потребителей

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.

Промежуточная точка управления

Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.

Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.

Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь

Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

  • тщательное удаление декоративных покрытий в зоне выполнения проводки;
  • нанесение разметки предполагаемой линии проведения проводки;
  • штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
  • проверка горизонтальности выполненных линий;
  • укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
  • установка переключателей и распределительных коробки;
  • подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

  • предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
  • укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
  • подключение проводов к электрическому щитку;
  • выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
  • проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
  • электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
  • укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
  • заведение зафиксированных в каналах электрических проводов в установочную коробку;
  • обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
  • удаление с проводов примерно 10-15 см изоляционного слоя;
  • установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
  • установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
  • подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
  • подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах

Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Перекрёстные выключатели: схема управления освещением из трех и более мест

Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем. Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

Что такое автоматический выключатель и как он работает?

Проблема

Темная и ненастная ночь. Вы включаете свет в холле, включаете кофеварку и включаете переносной электрический обогреватель. Вы начинаете чувствовать себя комфортно, когда слышите слабый, но зловещий щелчок — и все становится черным. Это не кошачий грабитель или полтергейст, играющий с вашей электрической системой. Это перегруженная цепь, защищенная сработавшим автоматическим выключателем. Какой-то жуткий и загадочный, а? Нет, если вы знаете несколько простых вещей.

Семейный мастер на все руки

Рисунок A: Правильно функционирующая цепь на 15 А

В этой цепи есть провода и автоматический выключатель, который может легко выдерживать силу тока, необходимую для устройств
.

Что такое цепь?

Когда электричество поступает в ваш дом, оно поступает в блок выключателя (или блок предохранителей в старых домах), где делится на несколько цепей. Каждая цепь защищена выключателем или предохранителем. Спальни, гостиные и семейные комнаты, где обычно используются только светильники, будильники и другие мелкие электроприборы, обычно подключаются к 15-амперным цепям. Кухни, прачечные, ванные комнаты и столовые — места, где вы, скорее всего, будете использовать тостеры, утюги, фены и другие мощные устройства — обычно обслуживаются более мощными 20-амперными цепями. Крупные бытовые приборы, такие как электрические водонагреватели на 5000 Вт и электрические плиты на 10 000 Вт, потребляют так много электроэнергии, что используют собственную выделенную цепь на 30–50 ампер (см. 9).0018 Рис. D в разделе «Дополнительная информация» ниже), защищены большими «двухполюсными» автоматическими выключателями.

Что такое перегрузка цепи?

Автоматический выключатель, провод и даже изоляция провода предназначены для работы как система, и эта система имеет ограничения. Попробуйте пропустить через цепь больший ток, чем она рассчитана, и все начнет происходить ( рис. B ). Провода нагреваются под бременем пропускания избыточного тока. Когда это происходит, изоляция вокруг провода может разрушиться или даже расплавиться. Когда изоляция плавится, ток больше не ограничивается проводом. Вот когда начинаются пожары. К счастью, автоматический выключатель обнаруживает избыточный ток и «срабатывает», чтобы остановить поток энергии до того, как произойдет повреждение.

В ту ночь, когда в вашем доме погас свет, вы были в порядке, только свет и кофеварка работали. Настоящая беда началась, когда ты подключил этот проклятый обогреватель.

Семейный мастер на все руки

Рисунок B: Цепь с перегрузкой

В этой цепи слишком много энергоемких устройств, и она пытается выдерживать большую силу тока, чем рассчитана. Вещи начинают нагреваться. К счастью, автоматический выключатель это чувствует, срабатывает и «разрывает» цепь.

Как рассчитать амперы, вольты и ватты

Чтобы начать решать задачу, нам нужно знать одну простую формулу «эмпирического правила». Эта формула поможет нам определить, перегружают ли ее все электрические элементы в конкретной цепи. Эта формула также помогает определить некоторые повседневные термины и то, как они соотносятся друг с другом. В конце концов, лампочки и обогреватели имеют маркировку в ваттах; инструменты и автоматические выключатели в амперах; и наша бытовая электрическая система в вольтах: как они все сочетаются друг с другом?

Простая формула ( рис. C ) говорит нам, как: Ватт, деленный на напряжение, равен амперам. Другие показанные уравнения — это просто другие способы сказать то же самое.

Напряжение проще всего можно описать как давление, под которым движется электричество — цепь электронов. Большая часть бытового тока подается при напряжении 120 вольт, хотя ток для крупных электроприборов подается при более высоком напряжении 240 вольт.

Ампер (или ампер) — это мера количества электронов, которое напряжение выталкивает за заданную точку в
одна секунда.

Ватт — единица измерения электрической мощности. Он показывает, сколько электронов было пропущено через электрическое устройство, чтобы заставить его работать. Это то, за что электрическая компания выставляет вам счет.

Семейный мастер на все руки

Рисунок C: Базовая формула

Используйте эти простые уравнения для преобразования различных измерений электроэнергии, чтобы помочь определить такие вещи, как количество розеток на 15-амперном выключателе или количество ламп на 15-амперной цепи.

Узнайте о советах по упрощению электропроводки дома здесь.

Почему срабатывают выключатели?

Сила цепи и автоматического выключателя, которые вы отключили, составляет 15 ампер или 1800 ватт (15 ампер x 120 вольт = 1800 ватт). Свет потреблял 360 ватт или жалкие 3 ампера (360 ватт разделить на 120 вольт = 3 ампера) — вполне в пределах мощности вашей 15-амперной системы. 800-ваттная кофеварка (деленная на 120 вольт) потребляла 6,6 ампера, что значительно больше, чем мощность ламп, но их суммарная мощность составляла 9 ампер.Потребляемый ток 0,6 ампера все еще находится в пределах 15-амперной схемы.

Но когда вы подключили 1200-ваттный обогреватель, требуемые 10 ампер, плюс потребление двух других устройств, потребовали 19,6 ампер через 15-амперную систему ( рис. B ). Это как питон, проглотивший свинью; система просто не справляется с нагрузкой. Автоматический выключатель терпел это некоторое время. Но когда избыточный ток и возникающее в результате тепло начали деформировать два куска металла внутри выключателя, они начали «нажимать на курок». И когда металлические детали сгибались до определенной точки, спусковой крючок разрывал две контактные точки, прерывая поток электричества и отключая эту цепь. Если в цепи возникает внезапное сильное напряжение, небольшой электромагнит в автоматическом выключателе может также разъединить контактные точки. Если у вас есть предохранители, избыточное тепло плавит провод внутри предохранителя, что, в свою очередь, останавливает поток электричества.

Если бы это был 20-амперный выключатель с более толстым проводом № 12, способным выдерживать 2400 ватт, то выключатель не сработал бы. Но как только провод находится в стене, а выключатель в коробке выключателя, вы мало что можете сделать, чтобы модернизировать установленную цепь. Но у вас есть другие варианты.

240-вольтовые цепи

Более крупные приборы, такие как электрические водонагреватели, сушилки и плиты, требуют столько энергии, что электричество к ним подводится через 240-вольтовые цепи. Все потому, что напряжение в 240-вольтовых цепях «давит» в два раза сильнее. Например, для электрического флюгельгорна мощностью 6000 ватт в цепи 120 вольт потребуется цепь 50 ампер (6000 ватт разделить на 120 вольт = 50 ампер). Для этого потребуются гигантские провода. Но для того же флюгельгорна на 6000 ватт в цепи 240 вольт требуется только цепь на 25 ампер (6000 разделить на 240 = 25), а также меньший провод и автоматический выключатель.

Решение первое — краткосрочное решение

Простое решение — подключить обогреватель к розетке цепи с избыточной мощностью. Вы можете довольно легко определить существующую нагрузку на цепь: выключите автоматический выключатель, затем включите выключатели света и проверьте розетки, чтобы увидеть, какие из них больше не работают. Затем сложите общую ваттную нагрузку устройств в этой цепи. Это часто легче сказать, чем сделать. Иногда цепь с надписью «спальня» подключается к розеткам в прачечной. Или верхние и нижние розетки дуплексной розетки будут на разных цепях. После того, как вы наметите схему и суммируете электрические нагрузки, вы сможете определить, сможете ли вы подключить к цепи больше устройств, не перегружая ее.

При суммировании электрических нагрузок имейте в виду, что провод, рассчитанный на 15 ампер, может нести 15 ампер в течение всего дня. Однако 15-амперные выключатели и предохранители могут постоянно выдерживать только 12 ампер — 80 процентов от их номинала. Непрерывной считается схема, загруженная до предела в течение трех и более часов. Это правило 80 процентов применяется ко всем выключателям и предохранителям. Более подробную информацию о расчете нагрузок см. в разделе Предотвращение электрических перегрузок.

Решение второе — долгосрочное исправление

Наилучшее долгосрочное решение — установка новой специальной цепи и выхода для обогревателя. Большинство электриков предложат специальную цепь для любого прибора, который потребляет более половины мощности цепи. На рис. D в разделе «Дополнительная информация» (ниже) показана мощность приборов, которые обычно имеют выделенные цепи. Каждый раз, когда вы устанавливаете большой электроприбор — будь то 120 или 240 вольт — устанавливайте его на отдельной выделенной цепи с проводом нужного размера и автоматическим выключателем.

Как видно из рис. E , 20-амперный выключатель с более толстым проводом № 12 может пропускать больший ток, чем 15-амперная цепь с проводом № 14. Когда вы подключаете или переделываете электропроводку на кухне, в прачечной, ванной или столовой, Национальный электротехнический кодекс требует от вас установки 20-амперных цепей, которые могут пропускать больший ток. Если вы используете много электроинструментов, имеет смысл использовать 20-амперные схемы и для вашего гаража, мастерской и подвала.

Информацию о подключении новой цепи см. в разделе Как подключить новую цепь.

Семейный мастер на все руки

Рисунок E: Сечения проводов

Провод большего размера 12-го калибра может безопасно выдерживать большую силу тока, чем меньший провод 14-го калибра, без перегрева.

Узнайте о 8 наиболее распространенных нарушениях электротехнических правил здесь.

Вмешательство запрещено

У домовладельцев, которые кладут «копейку в блок предохранителей», чтобы предотвратить перегорание предохранителей, происходит короткое замыкание мозга. Без предохранителя, который прерывает поток энергии, когда через цепь проходит слишком много ампер, провода перегреваются, изоляция проводов плавится и возникает пожар. И вы не можете просто заменить 15-амперный выключатель на 20-амперный; это современный эквивалент того, чтобы положить пенни в блок предохранителей. Помните, что автоматический выключатель, провод и изоляция проводов спроектированы и рассчитаны на совместную безопасную работу.

Дополнительная информация

Популярные видео

ⓘ

Автоматический выключатель и выключатель: можно ли использовать автоматический выключатель в качестве переключателя?

Введение

Можно ли использовать автоматический выключатель в качестве переключателя взаимозаменяемо или это отдельные элементы?

Автоматические выключатели и выключатели не являются новыми товарами; на самом деле, Томас Эдисон впервые разработал идею автоматического выключателя в 1879 году.0013 промышленность.

Для промышленных целей и выключатель, и автоматический выключатель должны выдерживать более высокую мощность электричества, чем
для жилых помещений.

Но в чем разница между выключателем и автоматическим выключателем?

Включение и выключение

Есть два важных параметра, касающихся подключения и отключения питания для электросетей:

  1. Включающая способность — максимальный ток нагрузки при запуске.
  2. Отключающая способность — Максимальный ток короткого замыкания, который может быть отключен.

Автоматический выключатель рассчитан и рассчитан как на включение, так и на размыкание токов короткого замыкания и нагрузки, тогда как выключатель рассчитан на
и рассчитан только на включение и размыкание токов нагрузки.

A Переключатель

Электрический переключатель служит для управления потоком электрического тока в цепи. Его можно использовать как для подавления течения, так и для его возбуждения.

Выключатель выполняет задачу ручного отключения или повторного включения питания от источника электропитания путем создания или закрытия зазора воздушной изоляции между двумя точками проводимости.

Они известны как бинарные устройства, что по существу означает, что они имеют два состояния: открыто (1) и закрыто (0). Иногда на переключателях можно увидеть цифры «1» и «0». Эти символы являются международными стандартами, установленными IEC.

IEC 60417-5007, (линия), символ включения указывает на то, что оборудование находится в состоянии полного питания.

IEC 60417-5008, (обведено кружком), символ отключения питания указывает на то, что питание отключено от устройства.

A Автоматический выключатель

Автоматический выключатель — это защитное устройство, предназначенное для предотвращения повреждения двигателей и проводки, когда ток, протекающий через электрическую цепь, превышает расчетные пределы. Он делает это, отключая ток от цепи, когда возникает небезопасное состояние. В отличие от выключателя, автоматический выключатель делает это автоматически и отключает питание немедленно или почти немедленно. Таким образом, он работает как автоматическое устройство защиты обслуживания.

Выключатель обычно используется в качестве изолятора, включая и выключая питание определенного устройства. С другой стороны, автоматический выключатель можно использовать для защиты цепи, содержащей множество переключателей или устройств. Исключением является выключатель, который используется для подключения или отключения питания всей панели управления или машины.

Проще говоря, выключатель предназначен для включения и выключения питания, автоматический выключатель «разрывает» цепь в условиях перегрузки или неисправности. Выключатели переключаются, а выключатели ломаются. Эти различия имеют решающее значение для понимания их безопасности и практичности.

БОЛЬШАЯ разница

Когда все сказано и сделано, главная причина НЕ использовать автоматический выключатель в качестве выключателя — вопрос выносливости. Переключатели рассчитаны на большое количество операций, сколько раз переключатель включается и выключается. Автоматические выключатели не рассчитаны почти на такое же количество операций.

Миниатюрный автоматический выключатель — обманчиво простое устройство. Это гораздо более сложное устройство с большим количеством деталей, чем переключатель. Многократное включение и выключение выключателя приведет к его окончательному выходу из строя.

Однако…

Автоматические выключатели могут быть рассчитаны на коммутацию цепей освещения. Автоматические выключатели, применяемые в цепях люминесцентного освещения 120 В или 277 В, должны иметь маркировку SWD или HID. SWD расшифровывается как Switching Duty. HID означает, что он предназначен для разрядного освещения высокой интенсивности. В стандарте UL489 для автоматических автоматических выключателей указано, что автоматический выключатель SWD может быть рассчитан на ток до 20 А, не более. Выключатели HID рассчитаны на ток до 50А.

Что тогда будет?

Напрашивается вопрос, хотя он уже очевиден, можете ли вы использовать автоматический выключатель в качестве переключателя в промышленной панели управления? Совершенно очевидно, что хотя на базовом уровне они выполняют сходную функцию, они являются двумя отдельными объектами.

Автоматические выключатели могут работать более эффективно как безопасные выключатели, но они не являются переключателями. Они не взаимозаменяемы. Поэтому использование автоматического выключателя в качестве выключателя не рекомендуется.

Можно ли использовать выключатель вместо автоматического выключателя?

Нет. Никогда так не делайте. Переключатель не может обнаруживать и прерывать состояние перегрузки или неисправности. Скорее всего, он расплавится или сгорит. Любой из них считается экспертами «плохим».

Если вам нужны дополнительные советы о том, как работают автоматические выключатели и выключатели и как их безопасно использовать, не стесняйтесь обращаться к нам.

Отказ от ответственности:
Предоставленный контент предназначен исключительно для общих информационных целей и предоставляется с пониманием того, что авторы и издатели не занимаются предоставлением инженерных или других профессиональных консультаций или услуг. Практика проектирования определяется конкретными обстоятельствами, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может учесть все соответствующие факторы и желаемые результаты. Информация была размещена с разумной осторожностью и вниманием. Однако некоторая информация может быть неполной, неверной или неприменимой к конкретным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования, доверия или действий на основании информации, содержащейся в этом сообщении в блоге.

Автоматический выключатель

Микросервисная архитектура
Поддерживается Kong

Контекст

Вы применили микросервисную архитектуру. Службы иногда сотрудничают при обработке запросов. Когда одна служба синхронно вызывает другую, всегда существует вероятность того, что другая служба недоступна или демонстрирует такую ​​большую задержку, что по существу непригодна для использования. Драгоценные ресурсы, такие как потоки, могут потребляться вызывающей стороной в ожидании ответа другой службы. Это может привести к исчерпанию ресурсов, что сделает вызывающую службу неспособной обрабатывать другие запросы. Сбой одной службы потенциально может привести к каскадным последствиям для других служб во всем приложении.

Проблема

Как предотвратить каскадирование отказа сети или службы на другие службы?

Принудительно

Решение

Клиент службы должен вызвать удаленную службу через прокси-сервер, который работает аналогично автомату защиты цепи. Когда количество последовательных сбоев превышает пороговое значение, срабатывает прерыватель цепи, и в течение периода тайм-аута все попытки вызвать удаленную службу немедленно прекращаются. По истечении тайм-аута автоматический выключатель пропускает ограниченное количество тестовых запросов. Если эти запросы выполняются успешно, автоматический выключатель возобновляет нормальную работу. В противном случае, если происходит сбой, период тайм-аута начинается снова.

Example

RegistrationServiceProxy из приложения Microservices Example — это пример компонента, написанного на Scala, который использует прерыватель цепи для обработки сбоев при вызове удаленной службы.

 @Компонент
class RegistrationServiceProxy @Autowired()(restTemplate: RestTemplate) расширяет RegistrationService {
  @Value("${user_registration_url}")
  вар userRegistrationUrl: строка = _
  @HystrixCommand(commandProperties=Array(new HystrixProperty(name="execution.isolation.thread.timeoutInMilliseconds", value="800")))
  переопределить def registerUser (адрес электронной почты: строка, пароль: строка): либо [RegistrationError, String] = {
    пытаться {
      ответ val = restTemplate.postForEntity (userRegistrationUrl,
        RegistrationBackendRequest(адрес электронной почты, пароль),
        classOf[RegistrationBackendResponse])
      response.getStatusCode соответствует {
        случай HttpStatus.OK =>
          Правильно (ответ.getBody. id)
      }
    } ловить {
      случай e: HttpClientErrorException, если e.getStatusCode == HttpStatus.CONFLICT =>
        Слева (DuplicateRegistrationError)
    }
  }
}

@HystrixCommand организует вызовы registerUser() для выполнения с помощью прерывателя цепи.

Функциональность прерывателя цепи включается с помощью аннотации @EnableCircuitBreaker в классе UserRegistrationConfiguration .

 @EnableCircuitBreaker
класс UserRegistrationConfiguration {

Результирующий контекст

Этот шаблон имеет следующие преимущества:

  • Службы обрабатывают сбои служб, которые они вызывают

У этого шаблона есть следующие проблемы:

  • Трудно выбрать значения тайм-аута, не создавая ложных срабатываний или увеличивая задержку.
  • Шасси Microservice может реализовать этот шаблон
  • Шлюз API будет использовать этот шаблон для вызова служб
  • Маршрутизатор обнаружения на стороне сервера может использовать этот шаблон для вызова служб

См.

также
  • Netflix Hystrix — пример библиотеки, реализующей этот шаблон

О Microservices.io

Microservices.io представляет вам Крис Ричардсон. Опытный архитектор программного обеспечения, автор POJOs в действии, создатель оригинального CloudFoundry.com и автор шаблонов микросервисов.

Крис помогает клиентам по всему миру внедрить микросервисную архитектуру посредством консультаций, учебных занятий и семинаров.

Узнайте, как создать шаблон службы и корпус микрослужбы

Взгляните на мой Manning LiveProject, который научит вас разрабатывать шаблон службы и микросервисное шасси.

Новый виртуальный учебный курс: шаблоны распределенных данных в микросервисной архитектуре

Мой виртуальный учебный курс, шаблоны распределенных данных в микросервисной архитектуре, открыт для регистрации!

Он охватывает основные шаблоны управления распределенными данными, включая Saga, API Composition и CQRS.

Он состоит из видеолекций, лабораторий кода и еженедельной видеоконференции с вопросами о чем угодно, повторяющейся в нескольких часовых поясах.

Обычная цена составляет 395 долларов США на человека, но используйте купон KBDASNIQ для регистрации за 190 долларов США (действителен до 10 октября 2022 г.). При покупке нескольких мест предусмотрены более глубокие скидки.

Узнать больше

Подпишитесь на информационный бюллетень

УЗНАЙТЕ О микросервисах

Крис предлагает множество ресурсов для изучения архитектуры микросервисов.

Учебные классы

Крис проводит комплексные семинары, учебные курсы и учебные курсы для руководителей, архитекторов и разработчиков, чтобы помочь вашей организации эффективно использовать микросервисы.

Избегайте ловушек при внедрении микросервисов и изучайте важные темы, такие как декомпозиция и проектирование сервисов, а также способы преобразования монолита в микросервисы.

Доставка лично и дистанционно.

Получить книгу: Шаблоны микросервисов

Прочтите книгу Криса Ричардсона:

Примеры приложений микросервисов

Хотите увидеть пример? Ознакомьтесь с примерами приложений Криса Ричардсона. Посмотреть код

ПОСТРОЙКА микросервисов

Готовы начать использовать микросервисную архитектуру?

Консультационные услуги

Попросите Криса составить план внедрения микросервисов и помочь вам определить архитектуру микросервисов,

Платформа Eventuate

Используйте платформу Eventuate.io для решения задач управления распределенными данными в архитектуре микросервисов.

Eventuate — последний стартап Криса. Это упрощает использование шаблона Saga для управления транзакциями и шаблона CQRS для реализации запросов.

ОЦЕНИТЕ свою архитектуру

Оцените микросервисную архитектуру вашего приложения и определите, что нужно улучшить.

РубрикаРазное
