Как сделать вентиляцию в гараже без подвала, обустройство вентиляции в гараже
- Блог
- Советы
Чтобы в гараже не завелась плесень, а вы не дышали выхлопными газами, в помещении обязательно должна быть вентиляция. Глухая коробка из металла или кирпича опасна не только для вашего авто, но и для здоровья. Как сделать вентиляцию правильно, расскажем в статье.
Что вас ждет, если вы прочитаете текст ниже, но руки так и не дойдут до вентиляции? В помещении будет повышенная влажность и сырость, особенно зимой и осенью, когда с машины будет капать вода. Это приводит к ржавлению и металла, и электроники в авто.
На стенах, балках из дерева, на полу появятся грибок и плесень. Будут портиться вещи, которые вы храните в помещении.
Вывод: обустройство вентиляции — процесс, который должен быть организован в обязательном порядке.
Особенности вентиляции гаражей без подвалов
В помещении без подвалов есть главная особенность, которая делает обустройство вентиляции в гараже максимально простым. Вам не нужно постоянно поддерживать низкую температуру в подвале, где могут храниться банки с огурцами. Поэтому сделать минимальное проветривание гаража можно своими руками.
Естественная, комбинированная и механическая вентиляция
Желательно на этапе строительства гаража продумать его вентиляцию. Существует три варианта в зависимости от типа помещения, задач и вашего бюджета.
- Естественная вентиляция. Использует разницу температуры на улице и в гараже. Можно сделать самостоятельно, самый бюджетный вариант. Малоэффективна летом.
- Комбинированная вентиляция. Всё то же, только добавляется вентилятор для принудительной вытяжки теплого воздуха. Также можно сделать своими руками.
- Механическая вентиляция.
Устанавливается специальное оборудование, которое осуществляет принудительный воздухообмен. Обязательно обратитесь к специалисту: схема вентиляции гораздо сложнее, чем в предыдущих двух случаях.
Схема естественной вентиляции
Ниже представлена схема естественной вентиляции помещения. Бюджетный вариант обустройства, который можно сделать своими руками. Помните: в теплое время года такой вариант малоэффективен.
Пример естественной вентиляции гаража
Пошаговая инструкция по монтажу вентиляции
При обустройстве естественной вентиляции в гараже понадобится сделать два отверстия: для вытяжки и притока свежего воздуха. Причем второе должно быть на высоте 10 см от поверхности пола, а первое – в 10 см от потолка. Обязательно расположить их по диагонали.
Труба приточного отверстия должна возвышаться над землей на 25 – 30 см. Труба вытяжного отверстия — на 40 – 50 см над крышей или от стены. Обе трубы желательно закрыть сеткой, чтобы грызуны, насекомые не пришли к вам в гараж.
Диаметр трубы рассчитывается исходя из требований на 1 кв.м площади 15 мм диаметра трубы. Для стандартного гаража 24 кв.м нужна труба диаметром 36 мм.
Схема комбинированной вентиляции
Вариант, который практически не отличается от описанного выше. Подобный способ проветривания помещения также выполняется своими руками.
Пример комбинированной вентиляции гаража
Пошаговая инструкция по монтажу вентиляции
Для комбинированной системы вентиляции тоже нужны вытяжное и приточное отверстия. Делаем их в 10 см от поверхности пола и потолка соответственно. Можно сделать в любом месте, только не напротив друг друга.
Дополнительно в вытяжное отверстие устанавливается вентилятор. Он принудительно удаляет воздух из гаража, который замещается свежим с улицы. Определить необходимый диаметр можно по схеме аналогичной обустройству естественной вентиляции.
Плюсы такой системы — эффективность в любой сезон. Кроме того в сопоставлении с механическим способом вентиляции этот стоит гораздо дешевле.
Схема механической вентиляции
Такой способ проветривания необходим для отапливаемых помещений с повышенными требованиями к воздухообмену. А также для подземных гаражей, где другая схема невозможна.
Есть два варианта конструкции: модульная и моноблочная. В первом случае система состоит из отдельных блоков вытяжки и притока воздуха, их работу контролируют и согласовывают датчики. Второй вариант — единый блок, который отвечает за приток воздуха и его вытяжку одновременно. Считается вариантом экономичным по сравнению с модульным.
На какой из систем вентиляции для гаража остановиться? Ответ на вопрос зависит от площади помещения, его конструкции и финансовых трат, которые может себе позволить владелец. Но делать вентиляцию необходимо в любом случае. Это убережет гараж от скорого ремонта и поможет бороться с ржавчиной на автомобиле.
Вентиляция гаража
Грамотно организованная система вентиляции для гаража позволяет обеспечить достаточный приток чистого воздуха, его правильную циркуляцию и распределение по всему помещению.
Главные задачи гаражной вентиляции заключаются в формировании оптимального микроклимата для сохранности автотранспортного средства, автомобильных запчастей и резины, инструментов, а также продовольственных запасов и заготовок. Кроме того, вентиляционные коммуникации гаража способствуют удалению излишков влаги и отведению токсичных веществ и испарений.
Не стоит пренебрегать качественной организацией воздухообмена в гаражном помещении, ведь влага, сырость и застойный воздух оказывают разрушительное воздействие не только на металлические элементы машины и ее электронную «начинку», но и провоцируют появление грибковой плесени на деревянных и металлических элементах гаражной конструкции. Кроме того, эти факторы запускают и ускоряют процесс гниения и порчи запасов продовольствия.
Нельзя сбрасывать со счетов и формирование токсичной среды, которое отрицательно сказывается на здоровье владельца гаража, вызывая недомогание, головокружение и общий упадок сил. Даже если поначалу концентрация ядовитых паров от неполноценного вывода продуктов сгорания топлива и не будет ощущаться в полной мере, впоследствии эти негативные воздействия проявят себя.
Требования к организации системы вентиляции для гаража
Качественная организация вентиляционной системы, независимо от уровня ее сложности, поможет предупредить вышеперечисленные негативные последствия. В соответствии с требованиями, регламентированными в нормативном документе СНиП 21-02*99, все хозпостройки (в т.ч. гараж) оснащаются вентиляционными коммуникациями, наравне с жилыми помещениями.
Невзирая на вид технической/конструкционной сложности гаража, система вентиляции должна присутствовать в гаражном помещении, как с отоплением, так и без такового. В соответствии с нормативным регламентом, приточный объем чистых воздушных масс рекомендуемая периодичность полного суточного воздушного обмена должна варьироваться от 6 до 10 раз.
Пример:
Если размер вашего гаража, например длина = 6 м, ширина = 4 м и высота = 3 м, то объем воздуха в нем 6*4*3=72 м3
Для такого объема рассчитываем, например, 10-кратный воздухообмен в сутки, тогда кратность воздухообмена в час рассчитывается следующим образом:
72м3*10/ 24ч = 30 м3/ч
Таким образом, при выборе системы вентиляции и соответствующего оборудования необходимо ориентировать на данную цифру.
Более подробные системы расчетов воздухообмена для различного типа помещений можно прочитать в соответствующей статье.
Одноэтажные постройки, равно как и двухэтажные гаражные помещения непременно оборудуются вентиляционной системой для обеспечения достаточного воздухообмена и обдува автотранспортного средства. В 2-ух этажной постройке, в которой присутствует мастерская на верхнем этаже и в строениях, оборудованных смотровой ямой абсолютно всем помещениям необходимо обеспечить равноценное вентилирование.
Обязательно нужно сделать независимую вентиляцию в гараже с подвалом, для обеспечения достаточной циркуляции потоков воздуха в изолированном помещении подвала, которая будет направлена на устранение неприятных ароматов и затхлости.
Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего гаража
Перейти
Выбор системы вентиляции для гаража, требуемые расчеты
Разрабатывать конструкцию вентсистемы гаража необходимо на самом начальном этапе проектирования по причине того, что все функциональные отверстия в цоколе и стенах гаражного помещения желательно делать в период возведения несущих стен.
Именно на этом этапе определяют максимально выгодные и рациональные способы обустройства и выбирают вид вентсистемы для выполнения возложенных на нее задач.
Для обустройства гаражного помещения можно использовать такие виды вентиляции:
- естественная система вентиляции, в основе которой лежат аэродинамические принципы и непринужденное движении воздуха;
- комбинированная система вентиляции, сочетающая в себе принципы естественного воздухообмена и использование дополнительных механических устройств для принудительной вентиляции в гараже;
- механическая вентиляционная система с использованием специальных механических устройств и установок для побуждения оттока и притока воздуха.
Целью каждой из вышеперечисленных схем работы является обеспечить циркулирование воздуха в помещении гаража.
Каждая из этих систем справляется с этой задачей лучше или хуже, в этом мы сейчас попробуем разобраться.

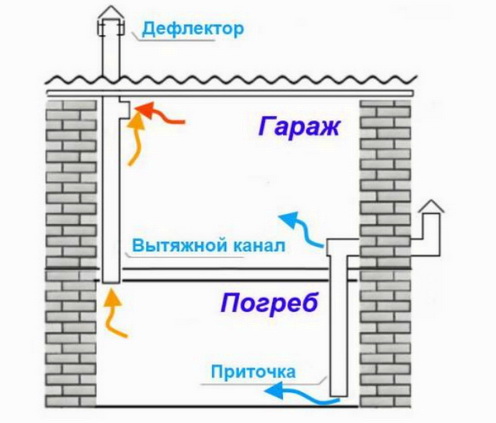

Схема вентиляции гаража
Особенности естественной системы вентиляции для гаража
При естественном воздухообмене, циркулирование воздушных масс осуществляется за счет разницы температурных режимов внутри гаража и за его пределами. Чтобы обеспечить самопроизвольное движение воздушных потоков потребуется установка двух вентиляционных отверстий: приточного — для подачи чистого воздуха и вытяжного — для вывода отработанных воздушных масс.
Организация такого типа вентиляции производится при возведении несущих конструкций и заключается в монтаже труб с предварительно просчитанным диаметром.
Чтобы обеспечить правильный воздухообмен, нужно выполнить следующие правила:
- Приточное отверстие располагают на отметке не ниже 10 сантиметров от уровня пола. Чтобы не допустить попадания пыли и мусора, воздуховод закрывают специальной сеткой.
Чтобы избежать попадания снега зимой воздуховод с уличной стороны должен быть не ниже 30 сантиметров от поверхности грунта. - Отверстие под вытяжку монтируют в противоположном верхнем углу (по диагонали или просто максимально удаленно от притока по возможности), в 10 сантиметрах от верхнего перекрытия/линии пересечения кровли и стены. Трубу для отведения отработанного воздуха выводят над крышей на высоту 50 сантиметров и укрывают защитным «грибком».
- Роль приточных отверстий также могут исполнять решетки, которые вмонтируют в ворота. Эффективный воздухообмен в таком случае возможен, если сечение решеток будет вдвое — втрое больше диаметра вытяжной трубы.
- Ускорению процесса вывода загрязненных воздушных масс может поспособствовать дефлектор, вмонтированный в вытяжку. Благодаря ему происходит формирование зоны сниженного давления, отчего грязный воздух быстрее удаляется в отводящее отверстие. Чтобы не допустить образования конденсата на дефлекторе используют дополнительную теплоизоляцию.
*Совет: чтобы предотвратить «опрокидывание» тяги в холодное время года, нужно следить, чтобы площади вытяжных и приточных устройств были равны между собой. Кроме того можно самостоятельно регулировать воздухообмен при помощи утепленных шиберов. В сезон морозов следует последовательно закрывать сначала приточное, а затем и вытяжное отверстие.
Плюсом подобной системы вентиляции для гаража является ее дешевизна. В качестве недостатков можно отметить невозможность полноценно контролировать качество воздухообмена ввиду нестабильности погодных явлений (силу и направление воздуха, температуру, перепады давления).
Комбинированная (или механическая вытяжная) система вентиляции для гаража
Комбинированный тип вентилирования подразумевает оснащение естественной системы дополнительными механизированными устройствами, благодаря которым обеспечится независимость от погодных условий и принципов аэродинамики.
Принципиальное различие состоит лишь в том, что один из потоков остается естественным, а во втором (вытяжная система) устанавливают дополнительный вентилятор, чтобы стимулировать более быстрое удаление отработанного воздуха.
Модификаций применяемых вентиляторов может быть несколько: канальные, крышными или накладными — в зависимости от поставленных задач и особенностей помещения. К относительным недостаткам можно отнести отсутствие фильтрации и подогрева воздушных масс, а также необходимость включения и отключения системы, но последнюю проблему можно решить установкой хорошего реле с таймером.
Механическая приточно-вытяжная система вентиляции для гаража
Принудительная вентиляция в гараже не имеет недостатков, поскольку позволяет досконально контролировать процесс воздухообмена и регулировать оптимальные микроклиматические показатели внутри помещения.
Только механическая система вентиляции может обеспечить качественную циркуляцию воздушных масс в смотровой яме и вентиляцию погреба в гараже (схема подбирается с учетом особенностей и технических параметров). Более того, такой тип вентиляции — единственно возможный вариант для гаражей подземного типа.
Для работы системы принудительного типа задействованы 2 модуля:
- установка для приточной вентиляции в гараже, включающая в себя электронагреватель, вентиляторную установку, фильтры;
- вытяжная установка, состоящая из одного канального вентустройства и 2-ух вентиляторов.
Воздух с улицы, поступая в приточный модуль, проходит процесс подогрева и очищения. После этого он проходит по каналу к устройствам, которые распределяют предварительно подготовленные воздушные массы. Грязный воздух, в свою очередь, отводится осевым вентилятором, либо удаляется благодаря канальному оборудованию с воздуховодом. В последнем варианте, для установки потребуется большее пространства под потолком и трудозатрат, но вы получите максимально равномерное распределение воздушных потоков.
Отлично зарекомендовала себя система вентиляция механического типа в виде моноблочной конструкции. Она представляет собой единый блок, в котором объединены устройства для притока, вытяжки и обработки воздуха. Чтобы добиться максимальной эффективности, моноблочные системы дополнительно оснащают пластинчатым рекуператором, который позволяет перенаправлять образованное в процессе работы тепло на нагрев вновь поступающих воздушных масс. Чаще всего используются приточно-вытяжные установки с рекуператором.
Подробнее о механической системе вентиляции.
Одним из основных преимуществ такого типа вентиляции является подогрев приточного воздуха до комнатной температуры, что позволяет поддерживать комфортные условия в помещении гаража круглый год.
Не пренебрегайте установкой качественной системы вентиляции для гаража, ведь именно от ее эффективной работы зависит сохранность вашего автотранспортного средства, сопутствующих инструментов, запасных деталей и в целом комфортных климатических условий. Экономия на таком важном аспекте может обернуться еще большими тратами на устранение последствий.
Получить бесплатную консультацию инженера по вентиляции гаража
Получить!
открытых против. Закрытые гаражи
15.04.2020 27 комментариев
Перед архитекторами и инженерами, проектирующими гаражи, обычно возникают два вопроса при определении того, должен ли гараж быть открытым или закрытым.
В этом посте мы предоставим краткий обзор требований, связанных с этими часто задаваемыми вопросами. Я использую эту запись в качестве краткого справочного руководства вместо того, чтобы каждый раз открывать код. Надеюсь, это будет полезно и для вас! Все ссылки на нормы относятся к Международным строительным нормам 2015 года (IBC). Открытый гараж с естественной вентиляцией (изображение предоставлено Стивом Морганом). Когда гараж можно считать открытым? Гаражи должны соответствовать всем требованиям 406.5, чтобы считаться открытыми. В большинстве случаев ограничивающим фактором для открытого гаража по сравнению с закрытым является соответствие требованиям к открыванию для естественной вентиляции.
расчеты для свободной площади проемов. Если к отверстию применяется экран или другая форма покрытия, коэффициент свободной площади экрана должен быть умножен на площадь отверстия, чтобы определить свободную площадь. Чем отличаются кодовые требования для открытого гаража и закрытого гаража?Основные различия в кодовых требованиях: Вентиляция Защита спринклера Ограждение вертикальных проемов Высота и площадь Классы огнестойкости наружных стен Заключение Открытый гараж должен соответствовать минимальным требованиям как по площади проемов, так и по периметру проемов, чтобы обеспечить естественную вентиляцию. Если гараж не соответствует этим требованиям, он считается закрытым гаражом и должен быть обеспечен механической вентиляцией, спринклерной защитой, а также должен соответствовать другим требованиям, перечисленным выше. 27 комментариев | Заинтересованы в спонсорстве? Категории Все Новостная лента Архивы март 2023 г. |
Эти вопросы:
5):
Одна только механическая вентиляция может добавить к проекту сотни тысяч или даже миллионы долларов.
5.4, что превышение допустимой высоты и пределов площади в главе 5 КСГМГ. Цифры в таблице 406.5.4 КСГМГ могут быть дополнительно увеличены, если гараж имеет открытые стороны не менее чем на ¾ периметра здания. Закрытые гаражи не могут использовать этот подход и должны соответствовать ограничениям, изложенным в главе 5.
Открытый или закрытый? Требуется ли для моего гаража вытяжка?
«Гараж открыт или закрыт?»
Это один из первых вопросов, который должны задавать инженеры МООС при запуске проекта строительства гаража. Закрытые гаражи требуют значительных усилий при проектировании с механической и архитектурной точек зрения.
Что говорит Кодекс
В Разделе 406.5.2 Международного строительного кодекса 2015 года дается определение «открытого» гаража:
- Внешняя сторона конструкции должна иметь равномерно распределенных отверстий с двух или более сторон
- Площадь этих проемов должна составлять не менее 20% общей площади периметра стены каждого яруса
- Совокупная длина отверстий должна составлять не менее 40% периметра яруса (Исключение: не требуется, если проемы равномерно распределены по двум противоположным сторонам здания)
При соблюдении этих требований гараж считается открытым и имеет естественную вентиляцию.
Если их нет, то в гараже требуется механическая вентиляция.
Требования к вентиляции закрытого гаража могут различаться в зависимости от юрисдикции. В Остине они изложены в Едином механическом кодексе 2015 года. В таблице 403.7 указано, что минимальная скорость выхлопа для закрытого гаража составляет 0,75 кубических футов в минуту на квадратный фут.
Как это сделать
Обычно это достигается с помощью вытяжного вентилятора на каждом этаже гаража. Эти системы должны работать непрерывно, если только они не предназначены для автоматического срабатывания при обнаружении движения транспортного средства или присутствия пассажиров. Обычно это достигается путем установки детекторов угарного газа по всему гаражу и блокировки работы вытяжного вентилятора с системой обнаружения угарного газа на каждом уровне гаража. Когда уровень угарного газа в гараже достигает определенного уровня, включается соответствующий вытяжной вентилятор.
Типичный боковой вытяжной вентилятор в закрытом гараже.
