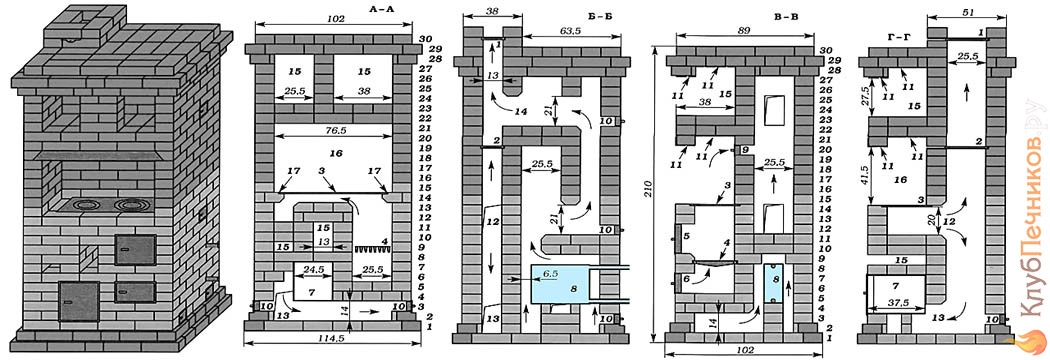

Схема кладки печи с котлом водяного отопления: Печь с водяным отоплением: схема, принцип работы, кладка своими руками

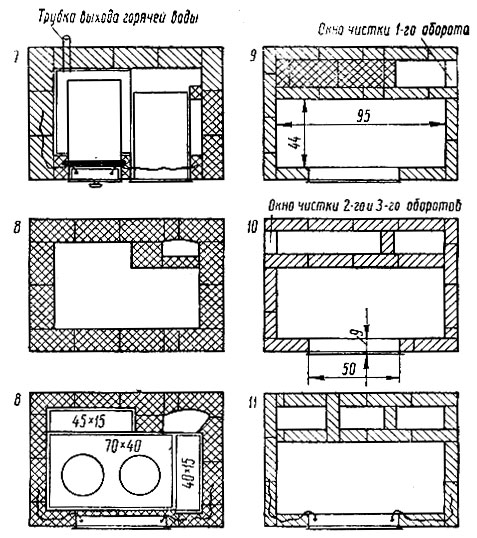

Кладка кирпичной печи с водяным котлом для отопления дома

Из какой стали варить нагреватель

Самостоятельное производство водонагревательной колонны позволит сэкономить не менее 50% средств, которые могли бы быть затрачены на покупку нагревателя фабричной сборки. Однако конструкция такого устройства достаточно сложна, кроме того, для изготовления понадобится существенный объём металлопроката.

В качестве источника нагрева выступает дровяная или угольная топка. Наименьшего расхода материалов при оптимальных показателях прочности можно достичь при изготовлении топки в форме цилиндра диаметром от 50 см и высотой, соответствующей объёму нагревательного бака. Для изготовления топочного блока используют низко- и среднеуглеродистые легированные стали с температурой окалинообразования не ниже 400 °С. Эксплуатационные температуры в топке не особо высоки, однако использование обычной конструкционной стали чревато быстрым выгоранием углерода.

Для водяного бака термостойкость не так важна, зато важна герметичность, поэтому выбирать следует сплавы с хорошей свариваемостью. Здесь приветствуется использование среднеуглеродистых сталей без легирования, но обязательная антикоррозионная защита внутренних поверхностей. Толщина стенок бака составляется порядка 2–2,5 мм, более толстому металлу в домашних условиях будет слишком трудно придать нужную форму.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Печь длительного горения с водяным контуром: чертежи, размеры, фото

Самодельная печь длительного горения «бубафоня» с дополнительным водяным контуром: чертежи, размеры, фото и описание конструкции.

Печь длительного горения «Бубафоня» придумал один умелец для отопления своего гаража. Конструкция печи довольно проста. Внутри печи создается две камеры, а именно в первой камере сжигается твердое топливо, во второй происходит дожигание пиролизных газов образующихся в процессе горения дров, на выходе практически нет дыма и все сгорает без остатка, это дает печи высокий КПД.

Классическая конструкция печи длительного горения «бубафоня»

Печь представляет из себя загрузочный бункер для дров, причем же он является и камерой сгорания разделенной на две части. Самое сложное здесь, это поршень который давит собственным весом на горящие дрова, а воздух к очагу горения подается через верхнее отверстие трубы поршня, в нижней части расположены лопасти которые не дают плотно накрыть горящее топливо и равномерно распределяют поступающий воздух по всей площади горения.

Между юбкой поршня и стенкой камеры имеется зазор 2 см, он необходим для выхода пиролизного газа и прочих продуктов горения во вторую камеру где происходит их полное сгорание. Таким образом дрова сгорают без остатка и вся тепловая энергия концентрируется внутри камеры -это и есть самое главное отличие от простых печек типа (буржуйка) где более 50% тепла улетает в трубу.

Данную печь, можно ещё усовершенствовать, если установить дополнительную водяную рубашку.

Схема: печь длительного горения с водяным контуром.

Материалы для изготовления:

1. газовый баллон
2. листовой металл 3 -4 мм.
3. уголок 40х40 мм
4. нержавеющая сталь (для водяного контура)
5. профиль

Далее на фото подробно показаны размеры печи «Бубафоня».

Вариант печи с водяным контуром, можно применить для отопления жилого помещения, а так же гаража или мастерской, предварительно установив печь в отдельном небольшом помещении, а от нее уже сделав разводку водяного отопления к батареям и радиаторам.

В данном случае у нас представлен вариант монтажа (труба в трубе). Из нержавеющей стали сварена рубашка, в верхней и нижней части имеются сгоны для подключения труб системы отопления.

Водяная рубашка обварена вокруг топки печи.

Печь очень экономная, и на одной загрузке дров она способна проработать 6-8 часов, в качестве топлива можно использовать опилки, щепу, стружку. Вообщем все отходы можно сжигать в этой чудо-печке и конвертировать в тепловую энергию для отопления гаража, мастерской, а печь с водяным контуром легко сможет обогреть и жилой дом.

Популярные самоделки на нашем сайте

• Гусеничный вездеход своими руками: чертежи, фото, видео
• Кран гусь своими руками: чертежи, фото и описание
• Разборный мангал своими руками: чертежи, размеры
• Ручная лебедка своими руками: чертежи, размеры
• Походная печь своими руками (45 фото)
• Походная печь своими руками (24 фото)
• Печь филиппинка из газового баллона: схема, фото
• Печь буржуйка с теплообменником: фото и описание…
• Как сделать раколовку своими руками: чертежи, размеры
• Щепочница для армейского котелка: чертежи, размеры печки
• Раколовка своими руками из сетки: чертежи, фото, видео
• Булерьян своими руками: чертежи (29 фото изготовления)

Особенности системы

Обычная печь из кирпича состоит из таких компонентов, как камера для топки, зольник, колосники и дымоотводы. Эти компоненты простой русской печи наверняка знакомы любому жителю деревни. В визуальном плане современные типы печей практически ничем не отличаются от традиционных деревенских конструкций.

Основные характеристики печей с водяным отоплением

Традиционным печам свойственны такие характеристики, как:

• Простая деревенская печка за один час может выделить более 6500 Ккал тепла. Такого количества тепла вполне хватает, чтобы обогреть дом с небольшой площадью. Такая отопительная система будет идеальным решением для небольшого дачного домика. Печь с водяным отоплением, в которой главным компонентом является водяной котел, будет эффективней примерно в 2,5 раза. Посредством такой отопительной системы можно обогреть уже дом с куда большей площадью. Для того чтобы обогреть дом, потребуется такое же количества топлива, а значит, такая система будет более экономичной.
• Эффективной будет еще такая отопительная система, которая сочетает в себе печь и котел. Если работают одновременно обе системы, то их производительность увеличивается многократно. Тандем двух таких отопительных систем за один час работы может выделять более 21000 Ккал тепла. Такого количества тепла хватит на обогрев дома с площадью до 300 кв. метров.

Печь подключенная к водяному отоплению

• Чаще всего для такой отопительной системы используется такое топливо, как уголь или дрова. Цена на такое топливо не является высокой, а его транспортировка не должна вызывать особых трудностей. Дрова можно комбинировать одновременно с углем.
• Нет необходимости постоянно топить печи с водяным отоплением. Топливо можно закладывать в печь несколько раз в день. В помещении можно создать комфортные условия независимо от того, какая на улице погода или температура.
• Если сравнить коэффициент полезного действия традиционного печного отопления с комбинированной системой, то этот показатель повысится с 50% до 85%. Для отопления на дровах такой показатель можно назвать идеальным.
• Материалы, которые необходимы для организации такой отопительной системы, вполне доступны, и не входят в дорогую ценовую категорию.

Недостатки печей с водяным отоплением

Есть у печного отопления и свои недостатки, и было бы несправедливо их не перечислить.

Печь кирпичная с водяным отоплением может быть установлена не только в сельском или дачном доме, но и в элитных коттеджах. Обычно хозяева элитных домов стремятся к тому, чтобы такая печь для водяного отопления, помимо своих обычных функций, выполняла и декоративную роль. Во время эксплуатации такой комбинированной системы необходимо соблюдать некоторые правила безопасности и ухода за системой:

Печь для водяного отопления дома должна все время быть под контролем человека

Это касается не только вопроса загрузки топлива, но также и очистки зольной камеры.
Внимание к себе требуют также дымовые каналы. Перед тем, как развести огонь в рычаге, необходимо удостовериться в том, что задвижки дымового канала находятся в открытом положении.
Подобные системы можно использовать только в холодное время года

В теплый период года использовать такую печь отопления с водяным контуром для приготовления пищи будет нецелесообразным. Если необходимо приготовить пищу, то лучше для этих целей использовать другой альтернативный источник тепла.

Если вы хотите выполнить печи для водяного отопления дома на заказ, то лучше обратиться за помощью к профессионалам. Если же вашу печь изготовит неквалифицированный специалист, то не будет никаких гарантий, что печь будет функционировать нормально или будет полностью безопасной. Перегрев печи может вызвать некоторые проблемы, которые впоследствии приведут к полной поломке печи.

Обычная печь, как правило предназначена для обогрева небольшого помещения

Так как пламя имеет высокие температурные показатели, оно со временем нарушит целостность стенок котла. Это значит, что наступит время, когда теплообменник нужно будет поменять. Сделать это не так просто, так как нужно снять хорошую часть кладки.

Особенности дровяного котла отопления с водяным контуром

Правильный котёл обладает следующими характеристиками:

1. Безопасность. Стенки и дверца котла не должны нагреваться выше 150 °C.
2. Лёгкость эксплуатации. В конструкции котла не допускается «заумных» систем, большого количества задвижек.
3. Долговечность. Печь должна служить без ремонтов длительное время.
4. Управляемость. Интенсивность пламени регулируется не только количеством дров.
5. Эффективность. По максимуму использовать тепло от сгорания топлива.

Для того, чтобы построить котёл есть два пути — постройка нового или встраивание теплообменника в уже имеющуюся печь.

Кирпичная печь-котёл состоит из:

• Топливника — в нём сжигаются дрова, которые греют теплоноситель.
• Теплообменника — где циркулирует теплоноситель, который отдаёт жар из камеры сгорания к батареям.
• Дымовых каналов — они служат для удаления продуктов горения.
• Фурнитуры — дверцы, поддувало, колосниковая решётка, шиберы или вьюшки.

В практике встречаются различные виды организации твердотопливных печей-котлов.

1. Топливник, вокруг которого смонтирован теплообменник. Продукты горения уходят прямо в трубу. Преимущества этой схемы — простота и дешевизна. Сложить такой котёл сможет человек, не обладающий навыками каменщика. Температура теплоносителя быстро набирается и падает в зависимости от интенсивности пламени, поэтому возле котла приходится постоянно дежурить.
2. Теплообменник также смонтирован в топку котла, но продукты горения двигаются дальше по дымовым каналам. Этот прибор работает не только как котёл, но и как обычная отопительная дровяная печь. Это повышает КПД.
3. Топливник и теплообменник в печи разделены. Теплообменник находится на пути движения горячих газов, и эффективно забирает у них температуру. Эта схема воплощена в колпаковых печах. И.В. Кузнецов развил теорию «горячего ядра», размещение теплообменника в этой точке повышает КПД котла.

Чугунные печи с водяным контуром

Kratki Koza K6 PW с водяным контуром D 150

Компактное устройство почти квадратной формы, оснащенное витыми ножками, выглядит очень элегантно в классических интерьерах, прованс, стилизованных под старину. Оно относится к закрытому типу: плоское жаропрочное стекло полностью закрывает топку. Конструкция весом 120 кг изготовлена из чугуна, который отлично аккумулирует тепло, равномерно распределяя его. Толщина 8 мм стенок топки, ее герметичность позволяет достигать КПД 76%. Благодаря системе длительного горения на одной закладке дров можно обогреваться длительное время.

Kratki Koza K9 PW с водяным контуром

Модель польского производителя имеет главное достоинство — стенки корпуса из чугуна медленно остывают, что позволяет экономить на топливе и сократить количество рабочих циклов. С ее помощью можно обогреть до 252 куб.  м пространства, любуясь на живой огонь через стекло. Система его очистки сокращает время на обслуживание прибора.

La Nordica TermoRossella Plus Evo DSA

Под итальянским брендом выпускается агрегат, в котором проявляются лучшие свойства стали, чугуна и керамики. Удачная комбинация теплоемких материалов, конструктивных особенностей и качество сборки служат гарантией, что КПД прибора достигнет 83%. Первичный воздух у модели регулируется. За счет систем вторичного дожига, длительного горения и футеровки тепло хорошо сберегается, рационально генерируется. Варочная поверхность приносит дополнительное удобство при эксплуатации.

La Nordica TermoIsotta DSA

Полностью чугунная конструкция требует прокладки дымохода сечением 150 мм. В модели органично сочетаются эстетичность, функционал и эргономичность, несмотря на вес 212 кг. Мощность 15 кВт позволяет отапливать пространство до 430 куб. м. Керамическое стекло, закрывающее топку, как и чугун, хорошо накапливает тепло, не давая печи быстро остывать.

La Nordica TermoNicoletta Evo DSA

Данная печь из чугуна с водяным контуром в рейтинге занимает одну из высоких позиций благодаря продуманности конструкции, ее удобству, универсальной наружной облицовке, выполненной в майолике. Наличие футеровки, эмалированной чугунной двери, керамического стекла, современных систем дожига и длительного горения дает возможность экономить на дровах, получая КПД 83%. Для комфортной эксплуатации прибор оборудован выдвижной дровницей.

La Nordica TermoRossella Plus Forno DSA

Двухуровневый агрегат — мечта любой хозяйки. Он получил от итальянских производителей прочные толстые стенки, которые хорошо сохраняют тепло, материалы с высокой теплоотдачей, современные технологии управления, стильный дизайн. Панорамная духовка выглядит эффектно. Система очистки стекол помогает содержать обе рабочие камеры в идеальном состоянии.

La Nordica Norma S Idro DSA

Надежная в работе печь по дизайну изысканно подчеркнет интерьеры в стиле хай-тек, минимализм, неоклассика. Корпус, дверца и верх изготовлены из чугуна, который отличается долговечностью и теплоемкостью. Конструкция включает закрытую топку, зольник, нерегулируемые устойчивые ножки, футеровку. Стекло выдерживает до 700 градусов и имеет сферическую форму, усиливающую визуальный эффект. Устройство оснащено автоматической системой безопасности DSA.

Приготовление раствора

Оттого насколько качественно приготовленным будет строительный раствор зависит качество кладки печи с теплообменником и, как следствие — потери тепла при нагреве в дальнейшем. Чтобы приготовить смесь собственноручно, понадобится несколько дней. Процесс замеса включает несколько этапов:

• Подготовка глины. Для того чтобы оформить кирпичный котел, лучше воспользоваться кембрийской синей глиной. При отсутствии подобного варианта можно воспользоваться глинистым материалом местного сорта. За несколько дней до проведения работ глина замачивается в воде, пропорции зависят от типа вещества. Конечная консистенция напоминает жидкую сметану.
• Подбор песка. Для раствора понадобится песок. Разные виды материала подходят для различных целей, в случае печи, имеющей встроенный водяной котел, рекомендуется использовать кристаллический горный песок. До начала использования материал просеивают от примесей. Для этого песок погружают в воду, после чего оставляют на несколько дней. Время от времени мутная жидкость заменяется чистой. В конце процедуры песок следует просушить и дополнительно просеять.
• Приготовление раствора. На этом этапе необходимо соединить глину и песок, периодически помешивая материал до консистенции однородной жидкой сметаны. Если необходимую плотность не удалось получить, добавляется для загущения поваренная соль.
• Проверка качества. Готовый раствор проверяют на качество: качественный материал должен равномерно расстилаться по всей поверхности кирпича. Если в процессе отмечено, что раствор прилип к мастерку, значит, глина повышенной жирности и следует добавить песка. Когда, наоборот, смесь кладется плохо, стоит увеличить концентрацию глины.

Монтаж и установка оборудования

Возможно ли сделать печное отопление с водяным контуром своими руками? Возможно, если у вас уже есть опыт обустройства печей или кладки кирпича. Первым делом вам нужно подготовить самый важный элемент конструкции — теплообменник. Его можно купить в специализированных магазинах, а также изготовить из труб или листового железа. Самостоятельное сооружение печи дает вам возможность проявить фантазию и построить свой вариант печи, который учтет все потребности и особенности вашего дома.

Внимание. Печное отопление потенциально опасно, поэтому проектирование и монтаж необходимо доверить специалистам, если вы не обладаете достаточными навыками.. Создание такой системы обогрева возможно двумя способами:

Создание такой системы обогрева возможно двумя способами:

• установка теплообменника и последующая кладка печи;
• монтаж змеевика в действующую печь.

Монтаж радиатора в качестве змеевика для печи с водяным контуром

Второй способ считается более трудоемким, так как для его реализации необходимо разобрать топку, а монтирование в нее змеевика значительно уменьшит ее размер.

Виды печи с водяным контуром для отопления

Данный вид оборудования изготавливают в двух вариантах. Берут уже смонтированную печь и устанавливают в нее змеевик. Такой вариант считается самум трудоемким, из-за чего используется реже. Это связано с тем, что изготавливая змеевик, необходимо опираться на имеющиеся уже габариты топливника.

Источник теплоты выкладывают своими руками в соответствии с размерами регистра. Сложенная правильным образом печка послужит гарантией того, что простоит длительное время и прослужит надежно.

Стенки должны иметь толщину, непосредственно соответствующую виду применяемого топлива, а конкретнее его теплотворным способностям. Таким образом, к примеру, если производится топка только дровами, то стенки можно выполнить и менее трех миллиметров. В случае использования угля лучше сделать стенки толщиной минимум пять миллиметров. В таком случае нужно оставить также зазор между стенкой и регистром приблизительно в пределах десяти-двадцати миллиметров. Делать это нужно для того, чтобы нивелировать тепловое расширение применяемого металла, сохраняя таким образом его целостность.

Монтаж печи и отопительной системы своими руками

Самостоятельная укладка печи не такая сложная, хотя можно применить и готовую уж металлическую конструкцию. Однако печь, выложенная из кирпича, выглядит намного эстетичней. Если работник умеет обращаться с этим материалом, то кладку печи для системы отопления можно выполнить самостоятельно.

Процесс начинается с выбора подходящего кирпича. В данном случае нужно брать только красный керамический кирпич, который предварительно был обожжен. Кирпич при этом рекомендуется выбирать только высококачественный. Для того, чтобы выполнить укладку печи, не подойдут:

• кирпич недоженный бледно-розового цвета;
• кирпич передоженный с наличием на поверхности стекловидной пленки.

У нормального материала имеется красный равномерный цвет, а при простукивании раздается металлический звук. не достаточно при работе использовать тлько красный кирпич, поскольку он немного слабоват для топи.

Для топки в данном случае можно применять тугоплавкий огнеупорный кирпич:

• для топки камнным углвм лучше взять шамотный кирпич;
• для топки дровами или торфом – белый гжельский или боровичский кирпич.

Один из самых важных этапов заключается в замешивании  раствора, особенно если это делается своими руками. Сегодня в продаже можно найти готовые уже сухие смеси. Их нужно всего лишь развести с помощью воды. Но такой раствор можно сделать и самостоятельно, применяя для этого простейшие ингредиенты. При эток порядок действий должен быть следующим:

1. Тщательно просеивается песок.
2. В емкость укладывается глина для рствора и заливается водой, а зате, разминается руками.
3. Образовавшийся глиняный раствор оставляют на три дня, а по истечении этого времени желательно его процедить через сито. У смеси должна быть консистенция как у густой сметаны.
4. Далее делается пробный раствор. В случае, если используется тощая глина, то нужно замешать различные 4 пробные порции, каждая по 0,5 литра. В этот глиняный раствор добавляют песок. Каждая часть глины имеет следующие пропорции – 1, 0,75, 0,25 и 0,1, а если используемая глина жирная, то следующие – 2, 1,5, 1 и 0,5. Затем проверяется, какой нужно использовать кладочный раствор для отопительной печи. У каждой части отщипывается кусок и из него делается шарик, имеющий диаметр 5 сантиметров. Далее шарик вращают между гладкими планками и сжимают. Таким образом, оценивают результат: если у шарика образовываются крупные трещины, а само он сжимается на 1/3, то это говорит о средней пластичности. Именно такой раствор должен использоваться для устройства печи.
5. Выполнив проверку, готовится раствор в установленными пропорциями, ориентируясь на его количество на сто штук кирпичей. На это уходит два ведра глины и полтора ведра песка. Смесь ка следует перемешивают. Смесь должна не растекаться по мастерку для кладки, а плавно с него сползать.

Для самостоятельной кладки печи предполагается, что швы будут иметь толщину не больше 3-4 миллиметров. Сегодня довольно много вариантов кладки печи из кирпича для системы отопления в частном доме. Среди общих требований, которые к ним предъявляются, можно выделить следующие:

• армирование каждого четвертого ряда кладки с помощью металлических стержней;
• все внутренние детали печи должны выполняться скругленными и без выступов, а значит, запрещается использование кирпичей со сколами;
• для частного одноэтажного дом труба должна находиться от колосниковой трубы на высоте как минимум 5 метров;
• при прохождении кровли необходимо выполнить кирпичную “распушку”, а точнее постепенное наращивание из кирпичей;
• обязательно нужно установить над выходом у дымовой трубы оголовник, защищающий от снега, влаги и мусора и усиливающий тягу.

Важные моменты строительства печи

Для того, чтобы водяной контур функционировал с максимальной отдачей, правильно сконструирована должна быть не только отопительная водная система, но и сама печь. Только лишь соблюдение порядовки недостаточно

Важно полное соответствие технологии печного строительства

Фундамент

Его вид и толщина зависят от размеров печки. Массивную классическую русскую печь рекомендуют устанавливать на добротный ленточный фундамент. Менее габаритным современным отопительным конструкциям достаточно бетонной подушки в полтора десятка сантиметров толщиной, иногда — на каркасе из арматуры.

Кирпич

Для наружных стен берут керамический огнеупорный кирпич. Для основания — его же, возможно бывшим в употреблении. Специалисты рекомендуют обязательно выполнять футеровку внутренней поверхности топки шамотным камнем. Для более презентабельного вида фасада, его можно сразу класть из облицовочного кирпича или выполнить такую отделку позднее.

Раствор

Раствор для кладки готовят традиционно: смешивают песок с глиной, разбавляют водой и добавляют немного цемента для прочности. Можно приобрести готовый состав для кладки на основе цемента со специальными добавками.

Кладка

Основное условие прочного строения — наличие качественной перевязки швов. Они не должны совпадать ни при каких условиях. Идеально, когда швы нижнего кирпичного ряда попадают под середины кирпичей, лежащих в следующем ряду. Для этого, начиная ряды, чередуют целые кирпичи и их половинки.

Печи с водным отопительным корпусом имеют довольно простую и понятную конструкцию. Они популярны, благодаря своей дешевизне и неприхотливости в эксплуатации. И если вам не по нраву использование природного газа для обогрева домостроения или нет доступа к газовой сети, такой вариант отопления следует рассмотреть первым. Сложенная хорошим мастером, такая печь никогда не разочаровывает своих владельцев.

Печи для водяного отопления в частном доме

Содержание

1. Водяное отопление от печи на дровах. Схема, принцип работы
2. Разновидности
3. Конструкция
4. Принцип работы
5. Теплоотдача
6. Преимущества и недостатки
7. Преимущества
8. Недостатки
9. Разработка проекта
10. Особенности проектирования
11. Водяное отопление от печи на дровах: схема
12. Печь своими руками
13. Печь с водяным отоплением для отопления дома
14. Как обогреть большой дом без лишних затрат
15. Монтаж водяного контура
16. Достоинства кирпичной печи с водяным обогревом
17. Недостатки комбинированной системы отопления
18. Система водяного отопления от дровяной печи
19. Преимущества водяного контура
20. Кирпичная печь с водяным отоплением — минусы
21. Принцип установки и работы системы
22. Как соорудить дома водяную печь?
23. Как сделать такую печь самостоятельно
24. Варианты изготовления и рекомендации
25. Установка системы
26. Видео: Система отопления ленинградка



Водяное отопление от печи на дровах.

Схема, принцип работы



Вопрос обогрева в зимний период времени остро встает перед каждым, кто планирует возвести собственный загородный дом. Электрическое оборудование для большинства потребителей слишком дорого обходится, а подключение к сети газоснабжения далеко не везде представляется доступным. В данном случае альтернативой станут хорошо знакомые печи для дачи на дровах, которые уже на протяжении многих столетий не теряют своей актуальности.

Разновидности

В зависимости от нужд, потребители могут выбрать печное оборудование с водяным контуром различной мощности. Существуют печи, укомплектованные баком для хранения древесных гранул, а также механизмом автоматической подачи пеллет. Он представляет собой шнековый конвейер или пневматическое устройство.

Современные печи для дачи на дровах оборудованы системой регулирования, которая позволяет устанавливать оптимальный режим работы, обеспечивающий конкретную температуру на определенный промежуток времени. При небольшой нагрузке загрузку топлива и очистку от золы необходимо делать не часто.

Если для различных бытовых нужд требуется большой объем воды, рекомендуется приобретать агрегаты, в которых на нужды отопления уходит 10 % тепла, а на нагрев воды – 90 %, которая впоследствии будет направляться в отопительную систему или в накопитель.

Различают печи с водяным контуром, которые оснащены системой принудительной вентиляции, программирующей автоматикой и пультом дистанционного управления.

Такое оборудование можно назвать универсальными обогревающими устройствами, совмещающими одновременно функции титана и котла. Благодаря этому водяное отопление от печи на дровах является идеальным вариантом для загородных домов, дач и коттеджей.

Конструкция

Классическая печь состоит из следующих основных элементов:

• дымоотвод;
• котлы, по которым продукты горения и дым поднимаются вверх;
• топка, в которой происходит сгорание дров;
• золосборник для эффективного очищения топки от золы.

В процессе работы печного агрегата происходит нагрев всех четырех стен конструкции. В качестве источника тепла можно использовать брикеты или дрова. Основным материалом для возведения печи является красный кирпич.

Принцип работы

Агрегаты с водяным контуром укомплектованы встроенным в топку или канал дымохода теплообменником. Существуют модели, способные функционировать в режиме циркуляции пара.

Печь для отопления на дровах может изготавливаться из котловой стали, чугуна, рассчитанных на работу в условиях высокого давления пара. Данные устройства используют как в качестве дополнительного оборудования, так и в качестве основного источника тепла.

Внутри печного агрегата установлен теплообменник. По каналам резервуара нагревания перемещаются разогретые газы, передающие тепло жидкости. Печь с котлом в своей конструкции может иметь одновременно несколько резервуаров, что позволяет существенно увеличить ее КПД. Вода нагревается в одном резервуаре, при усиленном нагревании во втором происходит процесс парообразования.

Чтобы обогреть большое здание с традиционным печным отоплением, потребуется несколько печей, при этом расход угля или топлива будет довольно высоким. Поэтому более экономным и альтернативным вариантом станет печь для водяного отопления дома на дровах, оборудованная вмонтированным в топку специальным водогрейным котлом. Даже при сильных морозах для такой отопительной системы хватит двухразовой растопки печи.

Такие устройства способны подогревать здание даже в перерывах между топками. В процессе остывания трубопроводы еще в течение 5-6 часов отдают свое тепло, тем самым они осуществляют подогрев без расхода топлива. Водяное отопление от печи на дровах имеет КПД 80-85 %.

Теплоотдача

К примеру, возьмем печь с железным котлом высотой 35 см, шириной 48, длиной 75 см и водяным контуром размером 1020 х 1020 мм. В таком случае КПД печного агрегата при условии правильной эксплуатации может достигать порядка 85 %. При двухразовой топке теплоотдача печи составит 6500 ккал/ч (7600 Вт), а теплоотдача котла – 15 000 ккал/ч (17 500 Вт).

Если подсчитать общую теплоотдачу печи на дровах с баком для воды и котлом, получится около 21 500 ккал/ч (25 000 Вт). Использование такого варианта отопления при сильных морозах позволит обогреть помещение размером до 300 м 2 .

Большая теплоотдача печного агрегата достигается благодаря нагреву поверхности водяного котла. Корпус металлического резервуара омывается со всех сторон горячими газами. При этом также хорошо нагревается внутренняя поверхность отопительной камеры, что позволяет поддерживать в нагретом состоянии водяной котел в перерыве между топками (примерно 7–8 часов).

Таким образом, по сравнению с обычными твердотопливными котлами, водяное отопление от печи на дровах обходится значительно дешевле.

Несмотря на появление невероятного количества предназначенных для отопления помещений технических новинок, владельцы частных домов отдают предпочтение печному оборудованию. И на то есть множество существенных причин.

Преимущества

• Экономичность. Услуги печника обойдутся значительно дешевле, чем приобретение современных устройств, их обслуживание и монтаж. Печь можно сложить из раствора и кирпича, который остался после строительства дома. Ремонт и эксплуатация таких устройств не требует больших вложений.
• Вариативность конструкции. Современный мастер может сложить печь любой формы и размера. Ее можно украсить изысканным дизайнерским декором, раскрасить в различные цвета. Существуют конструкции, объединяющие в себе камин и печь.
• Высокая степень ремонтопригодности. На протяжении многих лет эксплуатации данное оборудование требует лишь незначительного косметического ремонта. Это намного быстрее, дешевле и проще, чем везти дорогостоящий агрегат в сервис.
• Возможность регулирования в топке интенсивности горения.
• Атмосфера уюта, которая характерна только для русских старинных изб с печами.
• Интенсивность и скорость прогрева воздуха определяется положением заслонок.

• Чтобы водяное отопление от печи на дровах стало выделять достаточное количество тепла, потребуется некоторое время. Кирпичная кладка долго прогревается.
• Наличие сухих дров и открытого огня – это факторы высокой пожарной опасности. При горении топлива придется не отлучаться от дома и следить за печью.
• Зола, сажа, опилки от дров, пыль. В помещении, где расположена печь, придется убираться чаще.
• Неравномерное распределение в жилом пространстве тепла снижает уровень комфорта.
• Большие габаритные размеры конструкции сокращают полезную площадь здания. По своему определению печь не может быть маленькой, так как от ее размера зависит эффективность.

Разработка проекта

Как уже было сказано выше, водяное отопление от кирпичной печи на дровах – это довольно опасная конструкция. Поэтому разработку проектной документации рекомендуется доверить специалисту, который учтет все тонкости.

Особенности проектирования

• Печи для дачи на дровах, водяное отопление в целом желательно проектировать еще до начала строительства, чтобы продумать оптимальную планировку жилого пространства. Оборудование следует располагать ближе к центру, чтобы обеспечить к топке свободный доступ. Не стоит размещать лицевую часть печи в комнате, предпочтительней ее вынести в межкомнатный коридор или прихожую.
• В случае близкого расположения агрегата и межкомнатных перегородок, необходимо обеспечить между ними вентилируемый отступ или воздушный зазор, чтобы предотвратить перегрев деревянных конструкций. Для большей безопасности со стороны печи можно выполнить из огнестойких материалов облицовку или выложить перегородки кирпичом. Это уменьшит пожарную опасность системы отопления.

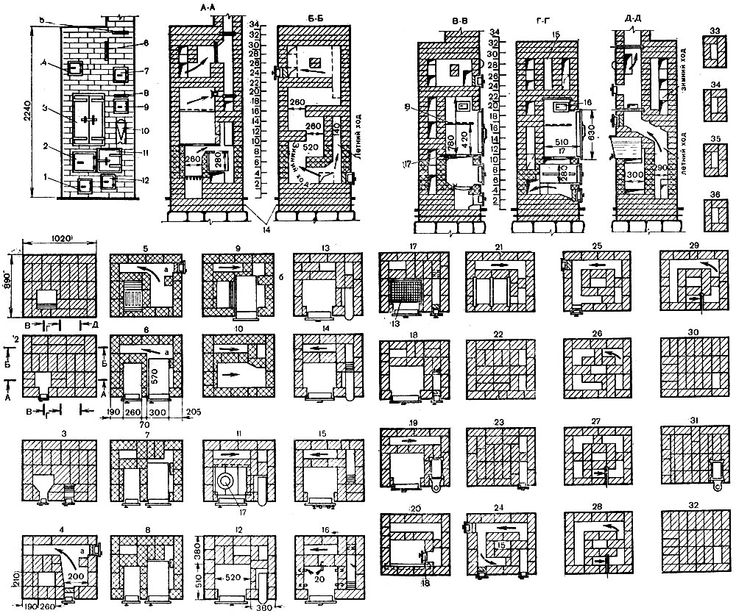

Водяное отопление от печи на дровах: схема

В первую очередь следует определиться с функциональными возможностями будущего печного агрегата. Будет ли он использоваться только для нагрева воды или еще для других целей. Как правило, кирпичная печь для водяного отопления выполняется совместно с варочной поверхностью, что является актуальным для загородных домов.

Дополнительно следует выполнить сложную систему дымоходов. В процессе прохождения по ним горячих угарных газов стенки будут нагреваться, а тепло поступать в помещение. Они могут занять порядка 70 % от объема печи, что не всегда представляется возможным для небольших домов.

Главным компонентом водяного отопления от печи является теплообменник. Данный элемент осуществляет передачу тепловой энергии от сгорания топлива (угля, дров) теплоносителю. Теплообменник располагается в задней части топочной камеры.

Выбрав наиболее подходящую схему, можно приступить к строительству. Оптимальным вариантом станет приобретение готовой стальной модели, которую впоследствии можно обложить защитным огнеупорным кирпичом в 1 слой. Однако если требуется большой мощный агрегат, рекомендуется его сделать самостоятельно.

Печь своими руками

Строительство печи начинается с устройства фундамента. Важно, чтобы он не был привязан к фундаменту дома. Для этого в грунте заливается бетонная стяжка, ее высота не должна превышать уровень пола более чем на 5–7 см. Только после этого можно приступать к возведению конструкции.

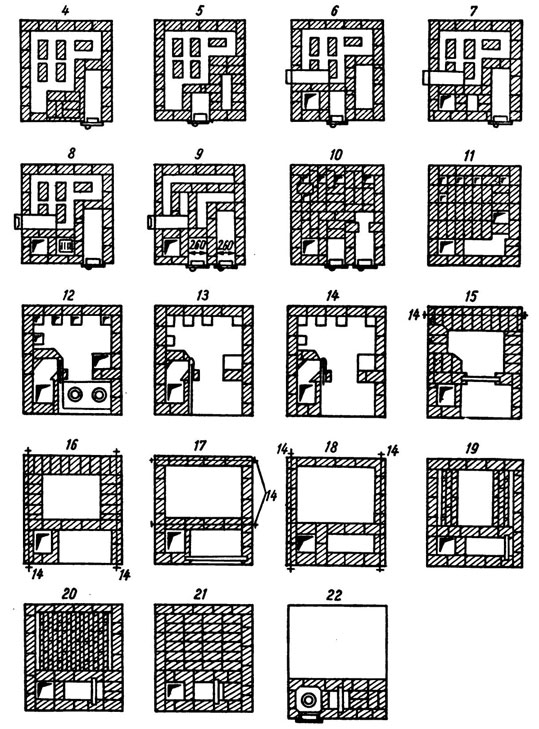

• Первые ряды зольника укладываются в соответствии с выбранной схемой.
• Далее монтируется дверца поддувала и конструкция обкладывается кирпичом. Дверцу следует изготавливать из чугуна, размером 19,5 х 24 см.
• Аналогичным способом выполняется камера сгорания.
• Предпочтительней устанавливать готовый дымоход круглого сечения.

Для зольника и топочной камеры желательно использовать огнеупорный шамотный кирпич. Для облицовки можно выбрать обычный силикатный кирпич, так как для него характерна хорошая теплоемкость.



Печь с водяным отоплением для отопления дома

Прошедшая испытание веками кирпичная печь с варочной плитой, в сельской местности и загородном доме продолжает оставаться центром, вокруг которого крутится семейная жизнь. Одной из причин такой привязанности является способ передачи тепла. У печи всегда тепло, воздух быстро прогревается, а в дальних углах дома долго остаётся прохладно, вот и жмутся все поближе к печке .

Как обогреть большой дом без лишних затрат

Если в действующую кирпичную печь в топочную камеру установить теплообменник и создать наружный контур отопления, то можно создать печное отопление с водяным контуром. При этом вмонтированный в топку регистр будет служить твердотопливным котлом. Получается, что в одном месте сосредоточились две системы отопления:

• печное;
• водяной контур с регистром.

Вмонтированный в топку водяной нагреватель может быть назван регистром, змеевиком или теплообменником, от этого суть не изменится. Он служит для нагревания теплоносителя, который подаётся во внешний контур на отопление.

При таком устройстве происходит разогрев кирпичной кладки нагретым воздухом, проходящим по дымоходам. Одновременно на верхней плите топочной камеры готовится пища и корм для скота. Внутри топки в это время нагревается вода и направляется в систему циркуляции. Создаётся контур так же как и при установке обычного водогрейного твердотопливного котла. Схема выбирается однотрубная. Особенность циркуляции в том, что вход в регистр существенно выше, чем обычно. Поэтому перепад высот в циркуляционной схеме должен учитываться.

Созданная комбинированная схема обогрева частного дома позволит от одной печной конструкции отопить до 300 метров жилой площади, особенно если в схеме использовать насос на циркуляции. Однако тогда отопление будет зависеть от работы электрических сетей. На случай отсутствия электроэнергии можно выполнить обвод насоса.

Такая печь для дома с водяным отоплением должна работать совместно с регистром, поэтому даже летом система должна быть заполнена водой или отказаться от печного обогрева. Трубы в топке придут в негодность, если через них не будет циркулировать вода. Не забыть, что в схеме обязательно должен быть расширительный бачок.

Монтаж водяного контура

Как создать встроенный отопительный водяной контур печи для отопления частного дома? Для этого потребуется определиться с конструкцией регистров. Выбор невелик. Устанавливается в топочной камере или трубная гребёнка, или плоская конструкция, выполненная буквой П. для нагрева в ней воды при горении дров.

Исходя из того, что теплообменники станут работать в топке с постоянным соприкосновением металла к открытому пламени, потребуется выполнять толстостенную конструкцию с качественной сваркой швов. Кроме того, водяные камеры должны иметь достаточную ёмкость, чтобы не создать кипения воды и это учитывается в размерах регистра.

Предусмотреть место на температурное расширение металла, на возможность нагрева кирпичей за экраном, всё это является продуманной конструкторской разработкой. Создать регистр при кладке печной конструкции намного проще, чем монтировать его в уже готовую печь. Но выполняется печь для водяного отопления и тем, и другим способом.

Созданный дополнительный контур нагревает дом только во время топки, а в дальнейшем если в схеме отопления установлен циркуляционный насос, то подача тепла продолжается до остывания воды в системе. В то же время печь отдаёт тепло от нагретых кирпичей. значительно повышая КПД топлива.

Использовать печь для водяного отопления дома можно как на дровяных, так и на каменноугольных печах. Только при топке с повышенной температурой обязательна футеровка топочной камеры и первого колена дымохода огнеупорным кирпичом. Особые требования предъявляются и к толщине материала регистра.

Печь прослужит долго. если соблюдаются требования:

• стенки топочной камеры с водяным обогревом должны быть толще, чем обычные конструкции;
• особое внимание должно быть уделено качеству сварки с проведением опрессовки до окончания монтажа;
• печь не должна иметь зазоров, так как повышенное сопротивление в топочной камере может стать источником поступающего угарного газа.

Достоинства кирпичной печи с водяным обогревом

Эффективные обогревательные кирпичные печи со встроенной системой циркуляции являются оптимальным вариантом для комфортного проживания в загородном и сельском доме. Можно сказать, что селяне получили эффективный и привычный нагревательный прибор.

1. Простая печь способна отдать 6500 Ккал тепла в час, что хватает на обогрев до 50 м площади. Встроенное водяное отопление позволит обогреть в 2,5 раза большую площадь с использованием того же количества топлива. Экономичность системы налицо.
2. Одновременная работа котла и печи даст тепловую нагрузку в 21000 Ккал и обогреет большую площадь.
3. Имеется возможность использовать на отопление дома недорогое топливо, дрова и уголь.
4. Возможность не постоянного горения, а периодическое протапливание печи, что делает систему более экономичной, чем отопительный постоянно работающий котёл.
5. Высокий коэффициент полезного действия при использовании топлива в комбинированной системе.
6. Возможность устройства современного отопления с небольшими финансовыми затратами.

Недостатков в такой системе немного, но они есть. Первым из них является нерегулируемая подача теплоносителя по циркуляционным трубам. Это значит, что в доме не будет стабильной комфортной температуры. На это можно возразить, в деревенских домах зимой никогда не было стабильной температуры зимой. Но с установкой контура можно получить обогрев сразу после растопки печи. Теплоноситель сразу начинает циркулировать по трубам, а кирпичи ещё не нагрелись. С другой стороны, печь можно разогревать понемногу, но чаще.

Другим вопросом станет невозможность готовить пищу на печи в летнее время. В первых, воду из системы можно сливать. С другой стороны, в сельской местности летом не топят и предпочитают спать в прохладе. У всех имеются альтернативные приборы для приготовления пищи.

За печью нужно следить. чистить зольник, контролировать дымоходы. А разве без встроенного регистра хозяева не удаляли золу регулярно и не чистили дымоходы?

Комбинированная печь, сложенная профессиональным печником, станет уместной в любом загородном доме. От хозяев зависит, как из обычного прибора отопления сделать необычную конструкцию, которой может быть отведено место в гостиной. Современные мастера делают каминные печи двойного назначения или создают печи особых очертаний с высокой функциональностью.

Шувалов Пётр Васильевич

Система водяного отопления от дровяной печи

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

С каждым годом строительство индивидуального жилья увеличивается, популярность загородных частных домов все больше возрастает. В современном строительстве используется большое количество отопительных систем, но обычное печное отопление с водяным контуром также широко применяется, даже в пределах города, где купить дрова не всегда просто.

Свои дома человечество обогревает посредством дров с далеких времен, печи в жилищах со временем модифицировались, к ним придумали котлы с водяным контуром.

Преимущества водяного контура

Обычная печь на дровах распространяет тепло неравномерно — жарко возле топки, а чем дальше от печи, тем холоднее. Дома некомфортно, потому что везде разная температура: пошел посмотреть телевизор – прохладно, пришел на кухню греться. С водяным отоплением дома таких неудобств нет, напротив, все тепло равномерно распространяется по всем комнатам.

К тому же печь может не только отапливать, такое отопление на дровах обычно устанавливается над варочной печной плитой, то есть можно готовить, что повышает КПД. Печь с водяным контуром это, по сути, твердотопливный котел, но здесь, кроме встроенной системы, дополнительно несут в дом тепло сама печь, дымоходы, которые даже после завершения топки долгое время остаются нагретыми.

Печи с водяным контуром широко применяются в сельской местности, где отсутствует газовое снабжение. При выборе водяного отопления не нужно покупать дорогостоящий газовый котел промышленного производства. Дровяной котел — экономный способ отапливать дом.

Кирпичная печь с водяным отоплением — минусы

Водяное отопление от кирпичной печи на дровах

Одним из минусов водяного контура считается то, что котел уменьшает полезный объем топки. Для компенсации этого момента при кладке печи нужно предусматривать необходимую ширину котла. В случае устройства теплообменника в готовую печь придется чаще подкладывать дрова при ее топке.

Мастера рекомендуют перекладывать печь при устройстве водяного контура, так как тепловая энергия будет уходить на нагрев топливника, оставляя стены печи плохо прогретыми. Хорошо прогреваться будет лишь верхняя часть, где находятся дымоходы.

Дома, где есть водяное отопление, должны регулярно протапливаться зимой, в противном случае вся система может перемерзнуть и выйти из строя.

Здесь есть два выхода: использовать антифриз или сливать воду из системы на время отсутствия в доме.

Принцип установки и работы системы

Схема водяного отопления двухэтажного дома на дровах

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Как соорудить дома водяную печь?

• Есть три способа провести печное отопление с водяным контуром своими руками:
• купить стальную печь у производителя, услуги которого включают установку системы;
• нанять мастера — специалист подберет материал, сделает устройство, выложит печь и установит котел;
• сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

Водяное отопление от печи на дровах — схема

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника — это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб — чертеж

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

• Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
• Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
• Устанавливается корпус — обычно он состоит из двух емкостей, соединенных между собой трубами.
• К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

Видео: Система отопления ленинградка

Источники: http://fb.ru/article/220649/vodyanoe-otoplenie-ot-pechi-na-drovah-shema-printsip-rabotyi, http://pechi.guru/pechi/pech-s-vodyanym-otopleniem-dlya-otopleniya-doma.html, http://kaminyn.ru/na-drovah/vodyanoe-otoplenie-ot-pechi.html





Как вам статья?

Должен ли я заменить свой котел печью?

Какими бы суровыми ни были зимы в районе городов-побратимов, необходима мощная система отопления, чтобы ваш дом оставался теплым и безопасным. Котлы — отличный выбор для многих домов, но они могут быть сложными, дорогостоящими в установке и труднее поддерживать правильную работу.

Если вы ищете другой вариант, печь с принудительной подачей воздуха может быть хорошим выбором.

Можно ли заменить котел печью?

Бойлер использует газ, нефть или электричество для нагрева воды, а полученная горячая вода или пар используются для распределения тепла по всему дому с помощью радиаторов, плинтусных обогревателей или систем напольного лучистого отопления.

Печи используют газ, масло или электричество для нагревания воздуха, проходящего через теплообменник, и этот нагретый воздух распределяется по всему дому с помощью системы воздуховодов.

Котел можно заменить печью в большинстве домов, но это потребует значительного объема работы. Котел, радиаторы, насосы и трубопроводы должны быть удалены или отключены, а также необходимо установить печь, а также воздуховоды и вентиляционные отверстия.

Во многих случаях можно повторно использовать газовые и электрические соединения и, возможно, дымоход.

Стоит ли менять бойлер?

Замена котла печью потребует много времени и усилий, но это может стоить усилий. Печи дешевле покупать и устанавливать, их проще обслуживать, они более надежны и эффективны.

Если радиаторы, трубопроводы и другие компоненты котловой системы также находятся в плохом состоянии, приобретение топки может иметь еще большее финансовое значение.

Эффективность котлов и печей

Современные котлы и печи довольно эффективны, модели имеют КПД от 80% до 98% и выше. Это означает, что от 80% до 98% топлива преобразуется непосредственно в тепло для вашего дома.

Высокоэффективные печи, как правило, менее дорогие, чем аналогичные котлы, поэтому вы получите лучшие результаты для своих инвестиций, выбрав печь.

Требования к обслуживанию котлов и печей

Котлы необходимо обслуживать не реже одного раза в год, и они требуют большего обслуживания, чем обычная печь. Горелки должны быть очищены, дымоход должен быть осмотрен, а котел должен быть слит, промыт и снова заполнен для удаления осадка и накипи.

Необходимо проверить и отбалансировать радиаторы, а также удалить лишний воздух из системы. Нужно проверить трубы на герметичность, проверить циркуляционные насосы и многое другое.

Печи намного проще обслуживать. По сути, они используют вентилятор для обдува горячего теплообменника.

Чтобы поддерживать печь в хорошем состоянии, необходимо часто заменять воздушный фильтр, чистить горелки, проверять дымоход и чистить узел нагнетателя. Все движущиеся части должны быть смазаны, а все электрические соединения и элементы управления должны быть проверены.

Преимущества модернизации до печи

Заменив старый котел на современную эффективную печь, вы получите:

• Снижение сложности и затрат
• Более простое обслуживание и ремонт
• Более высокая эффективность по более низкой цене
• Более быстрое распределение тепла
• Снижение вероятности утечек и повреждения водой
• Нет необходимости проверять уровень воды или удалять воздух из системы

Установка печей в Миннеаполисе и Сент-Поле, Миннесота

Если вам нужен специалист для модернизации вашего дома Twin Cities от котла до печи, обратитесь к нашей команде HomeWorks. Мы можем помочь вам решить, является ли печь лучшим вариантом для вашего дома, и мы можем обеспечить профессиональную установку печи, если вы решите переключиться.

Наша компания предлагает бесплатную оценку установки новой печи или котла, а также предварительные расценки, отличные варианты финансирования, облегчающие модернизацию, и 100-процентное вознаграждение, чтобы вы знали, что работа выполнена правильно.

Звоните (651) 300-4415 или свяжитесь с нами онлайн, чтобы запланировать установку печи или замену котла сегодня.

Руководство по установке и покупке печи

Домашняя печь необходима для повседневного комфорта вашей семьи и является крупным капиталовложением в вашу собственность. Имеет смысл тщательно изучить доступные варианты, прежде чем принимать какие-либо решения относительно проекта модернизации или установки печи. Следует учитывать ряд факторов, которые могут не только повысить комфорт в вашем доме, но и помочь вам сэкономить на затратах на электроэнергию в доме.

Наши опытные технические специалисты готовы помочь вам Расписание онлайн сегодня

Типы печей

Два наиболее распространенных типа домашних систем отопления включают в себя принудительную воздушную и лучистую (или бойлерную) системы. Для систем с принудительной подачей воздуха требуются воздуховоды для подачи (или принудительной подачи) нагретого воздуха. Этот процесс распределяет тепло по всему дому. Системы лучистого отопления бывают нескольких видов. Эти системы основаны на котлах, которые направляют нагретую воду (пар) по ряду труб к радиаторам (или плинтусам). Радиаторы или плинтус обеспечивают тепло, где бы они ни были установлены. Системы лучистого отопления также могут передавать тепло на пол через трубы с горячей водой, установленные под поверхностью пола.

В этой статье мы обсуждаем печи с принудительной подачей воздуха, а не котельные системы отопления. Кроме того, экологичные варианты печей включают геотермальные системы и системы с солнечными панелями. Однако в этой статье речь пойдет о трех самых популярных типах печей: электрических, газовых и жидкотопливных.

Электрические

Электрические печи – отличный выбор для районов, где не бывает суровых зимних погодных условий. Как правило, электрические печи также имеют самые низкие начальные первоначальные затраты. Из-за затрат на электроэнергию эти печи остаются дорогими в эксплуатации. Тем не менее, электрические печи считаются достаточно энергоэффективными. В частности, электрические печи остаются энергоэффективными в районах, где температура держится выше точки замерзания. Другие преимущества электрических печей включают размер (обычно небольшой) и простоту установки печи. Кроме того, эти печи не требуют специальной вентиляции или трубопроводов, просты в обслуживании и служат до 15-20 лет.

Газовые

Самый популярный тип печей, газовые печи – отличный выбор для районов с суровыми зимними погодными условиями. Газовые печи имеют более высокую начальную стоимость, чем электрические модели. Однако эти затраты по-прежнему компенсируются более низкими ежемесячными эксплуатационными расходами. Кроме того, газовые печи отличаются высокой эффективностью, а значит, быстро обогреют ваш дом. В отличие от электрических моделей, газовые печи часто требуют дополнительных затрат, включая установку, замену и техническое обслуживание. Например, газовые печи требуют регулярной чистки воздуховодов, ежегодных осмотров основного блока и замены фильтров.

Нефть

Масляные печи уже не так популярны, как раньше, из-за волатильности цен на нефть. Тем не менее, они остаются хорошим выбором для районов с суровой зимней погодой. Масляным печам требуется резервуар для хранения топлива, что требует дополнительных затрат и места. Однако ежемесячные эксплуатационные расходы исключаются, поскольку вы платите за масло только тогда, когда резервуар для хранения заполнен. Как правило, нефтяные резервуары заполняются ежеквартально, раз в полгода или даже ежегодно в зависимости от размера резервуара.

Особенности печи: на что обратить внимание при покупке печи

Помимо источника энергии, есть несколько соображений, которые следует учитывать при выборе печи, наиболее подходящей для нужд вашего дома.

Производительность в БТЕ

Во-первых, вам нужно убедиться, что устройство имеет необходимую для вашего дома теплопроизводительность. Планируйте примерно 30-60 БТЕ на каждый квадратный метр жилой площади. (Вы можете определить, сколько БТЕ вам потребуется для обогрева вашего дома, используя полезные калькуляторы, такие как этот.) На это будут влиять такие факторы, как возраст вашего дома и климатическая зона, в которой вы живете. Лучше иметь печь, которая больше, чем ваши потребности, чем иметь слишком маленькую единицу, которая не может обеспечить достаточное отопление для вашего дома. В зависимости от климата, для дома площадью 2500 квадратных футов может потребоваться печь мощностью 75 000–150 000 БТЕ. Тот факт, что печь имеет рейтинг BTU 100 000, не обязательно означает, что она сможет обогреть ваш дом — вам также необходимо учитывать ее рейтинг AFUE.

Рейтинг AFUE

Годовая эффективность использования топлива печью или рейтинг AFUE является следующим важным фактором при выборе печи. AFUE измеряет, насколько энергоэффективна печь при преобразовании источника топлива в тепло в течение обычного года. Это позволяет домовладельцам легко сравнивать различные модели печей и источников топлива.

Например, печь с AFUE 80% превращает 80% энергии своего топлива в тепло, при этом 20% теряется через дымоход и в других местах. Это означает, что если печь имеет мощность 100 000 БТЕ с рейтингом AFUE 80%, она действительно имеет максимальную мощность только 80 000 БТЕ. Это, несомненно, важный фактор, который необходимо знать при принятии решения о покупке новой печи. Покупка модели с рейтингом Energy Star гарантирует, что вы получите высокоэффективную систему, и это стоит инвестиций для тех, кто живет в климате с суровой зимней погодой.

Важно отметить, что рейтинг AFUE печи не учитывает тепловые потери системы воздуховодов или трубопроводов. Это может составлять до 35% выходной энергии печи, особенно для воздуховодов, расположенных в плохо изолированных помещениях, таких как гараж или чердак.

Расчет нагрузки

Лучший способ найти печь, подходящую для ваших нужд, — выполнить так называемый расчет нагрузки. (Вы можете найти удобный калькулятор, который поможет вам вычислить этот показатель здесь.) При этом учитывается ряд факторов, включая размер дома, местоположение, тип фундамента, тип и местоположение окна, а также многие другие факторы, влияющие на потребности в отоплении дома. Лучшим человеком, который может выполнить расчет нагрузки для вашего дома, является квалифицированный специалист по отоплению, вентиляции и кондиционированию воздуха (HVAC). Расчет нагрузки не только гарантирует, что ваша домашняя система отопления достаточна для надлежащего обогрева всего дома, но также может сэкономить ваши деньги, потому что вы с меньшей вероятностью приобретете слишком большую систему для своих нужд.

Гарантия

Основным преимуществом установки новой печи является то, что она поставляется с гарантией, которая гарантирует, что большинство ремонтов или дефектов будут покрыты. В зависимости от производителя гарантия может составлять от 5 до 10 лет и, как правило, лучше для брендов премиум-класса. Вы также можете приобрести расширенную гарантию за дополнительную плату.

Наконец, вам необходимо выбрать подходящее место для установки, обеспечив достаточное пространство для вентиляции и дренажа конденсационной трубы агрегата. Возможно, вам придется обновить это, в зависимости от возраста вашего дома. Вы также должны работать над повышением энергоэффективности вашего дома, закрывая утечки воздуха, такие как трещины в фундаменте, протекающие окна или заменяя дверные щетки, чтобы предотвратить потерю тепла.

Есть несколько других особенностей, которые не являются существенными для выбора лучшей печи, но, безусловно, способствуют простоте использования и комфорту. В их число входят:

• Фильтрация воздуха: Встроенная система фильтрации помогает сократить количество пыли, циркулирующей в системе.
• Система зажигания: Повышает эффективность за счет устранения постоянно горящего запальника.
• Переменная тепловая мощность: Эта функция повышает комфорт и эффективность и доступна для агрегатов с вентиляторами с регулируемой скоростью.
• Вентилятор с регулируемой скоростью: Помогает предотвратить колебания температуры за счет более контролируемой, медленной и бесшумной подачи воздуха.
• Двойной теплообменник: Обеспечивает максимальную эффективность за счет отвода тепла от сгоревшего газа.
• Зональное отопление: Позволяет отапливать определенные зоны вашего дома, чтобы вы использовали энергию только там, где она вам нужна.

Средняя стоимость печи: сколько вы должны заплатить?

Стоимость варьируется в зависимости от ряда факторов, включая местоположение, местный климат, тип устройства, марку устройства, опыт установщика, размер вашего дома, необходимость выполнения каких-либо работ с воздуховодами и источник топлива. Например, затраты на установку печи возрастают, если в вашем доме требуются крупные электромонтажные работы или работы с воздуховодами.

В зависимости от того, где вы живете, в вашем городе может потребоваться разрешение на проект установки печи. Это может стоить всего 50 долларов, а может достигать сотен долларов. Вам также может потребоваться пройти инспекцию в вашем городе или муниципалитете, в зависимости от местного законодательства.

Когда дело доходит до покупки новой печи для дома, меньше не всегда значит лучше. У вас может возникнуть соблазн приобрести самую дешевую из доступных моделей, но, учитывая ту важную роль, которую ваша печь будет играть в повседневной жизни вашей семьи, стоит сделать дополнительные инвестиции. То же самое касается выбора установщика печи. Может возникнуть соблазн сэкономить несколько долларов, наняв компанию, которая предлагает самую низкую цену, но вы хотите убедиться, что выбранный вами установщик имеет необходимый уровень опыта, знаний и может обеспечить качественное обслуживание, необходимое для вашей печи в течение многих лет. прийти.

Установка печи: шаг за шагом

Установка печи — сложная задача, и ее не следует пытаться делать своими руками. Может показаться заманчивым сэкономить на плате за установку, но печи содержат несколько сложных компонентов, включая электрические, воздуховоды, водопровод и газ, которые требуют опыта установки и специальных инструментов квалифицированного специалиста по ОВиК. Тем не менее, для справки, пожалуйста, найдите пошаговую инструкцию по установке печи. В нашем примере мы использовали газовую печь с принудительной подачей воздуха, так как это популярный выбор среди домовладельцев.

Шаг 1: Выберите свою печь и выберите место для установки.

После того, как вы выбрали свою печь, вам нужно выбрать подходящее место для нее. Выбор подходящего места зависит от типа печи и планов на оставшееся пространство. Все печи имеют спецификации для установки, включенные в комплект поставки. Поэтому для каждой единицы изложены требования к зазору и вентиляции. Перед началом процесса установки печи очистите участок от пыли и мусора. Для установки печи в подвале поместите устройство на блоки на высоте не менее 4 дюймов над землей, что защищает от затопления. Если ваша печь не поставлялась с резиновыми изоляционными прокладками, купите несколько прокладок, которые помогут уменьшить шум при работе печи. Распакуйте новую печь, удалив все незакрепленные детали и инструкции.

Шаг 2: Решите, где будут проходить воздуховод и водосток.

Возвратный воздуховод может располагаться сбоку или снизу агрегата, для него необходимо вырезать отверстие в агрегате. Большинство поставляются с предварительно отмеченным отверстием соответствующего размера. Затем решите, с какой стороны будет проходить слив конденсата. Установите печь на почти ровное место с небольшим уклоном в сторону выхода для слива конденсата.

Шаг 3: Подсоедините к системе воздуховодов.

После правильного и адекватного размещения блока печи подключите его к системе воздуховодов вашего дома. Убедитесь, что вы загерметизировали все соединения металлической фольгой или герметиком для воздуховодов — НЕ используйте клейкую ленту для этого шага, так как она недолговечна.

Шаг 4: Подсоедините вентиляционные трубы.

Затем соедините впускную и выпускную трубы вашей печи — опять же, под небольшим углом к ​​устройству, чтобы любой конденсат мог эффективно и безопасно стекать.

Шаг 5: Подключите подачу газа.

Обеспечьте надлежащее отключение и вентиляцию, а по завершении проверьте отсутствие утечек.

Шаг 6: Подключите электропитание.

Как правило, на печи есть два соединения: низкое и линейное напряжение. Будьте особенно внимательны к полярности на этом этапе. Прежде чем запускать новую печь в первый раз, проверьте электропроводку в соответствии с инструкцией по эксплуатации.

Шаг 7: Подсоедините слив конденсата.

Обычно это осуществляется через шланг к дренажному отверстию в полу вашего подвала.

Шаг 8: Проверьте свою работу.

Заключительный этап установки печи требует включения устройства и запуска цикла нагрева, чтобы убедиться, что выходная температура соответствует заявленной производителем. Дайте себе около часа работы, чтобы проверить это. Вы также должны дважды проверить на наличие утечек газа и убедиться, что дренаж конденсата сливается правильно.

Установка печи остается сложной задачей, состоящей из множества сложных шагов, для которой требуются квалифицированные специалисты по ОВиК. Перечисленные выше шаги просто дают домовладельцам представление о проблемах с установкой печи.

Варианты ремонта печи

Некоторые задачи, такие как замена воздушного фильтра вашей печи или обнаружение пустого мазутного бака, могут быть безопасно выполнены любым мастером-сделателем на выходных, но лучше оставить капитальный ремонт вашему надежному дому специалист по отоплению. Не забывайте запланировать ежегодное техническое обслуживание вашей печи, чтобы убедиться, что все работает правильно.
