Ремонт настольной сенсорной светодиодной лампы

Современные настольные лампы со встроенными светодиодами по электрической схеме мало чем отличаются от цокольной светодиодной лампы. Отличие заключается только в конструктивном исполнении. Драйвер обычно находится в основании лампы, а светодиоды – в излучателе.

Пришлось ремонтировать настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD, изображенный на фотографии. Лампа сначала перестала включаться с первого раза, а потом отказала полностью.

Как разобрать настольный светильник

Для ремонта лампы нужно было добраться до драйвера. Для этого потребовалось разобрать основание светильника.

Головки нескольких саморезов, скрепляющих половинки основания, были закрыты резиновыми кружками, одновременно выполняющими функцию ножек. Ножки удерживались с помощью липкого слоя. Для снятия ножек понадобилось поддеть их за край острым предметом. После этого с помощью крестовой отвертки саморезы были откручены и основание разобрано.

Электрическая схема и конструкция

печатной платы настольного светильника

В корпусе настольной лампы была размещена только одна печатная плата драйвера, закрепленная с помощью двух саморезов.

На основании светильника был закреплен разъем, на который с адаптера подавалось питающее напряжение постоянного тока 12 В. От разъема к плате шли два провода по которым на нее подавалось питающее напряжение. На фотографии это два нижних провода справа, красный и черный. По двум верхним проводам питающее напряжение подавалось на светодиоды.

Со стороны проводников на печатной плате было припаяно несколько резисторов, выпрямительный диод и микросхема типа HC8T0506, обеспечивающая сенсорное включение лампы и необходимый ток для диммирования светодиодов.

На противоположной стороне платы находилось два электролитических конденсатора и два активных элемента. Стабилизатор напряжения L7808 на напряжение 5 В, и ключевой n-p-n транзистор D808. Было еще три простых конденсатора и резистор.

Для удобства самостоятельного ремонта настольного светильника начертил его структурную электрическую схему, которая изображена на фотографии.

Питающее напряжение 220 В от бытовой электропроводки подается на выносной блок питания, который преобразует переменное напряжение в напряжение постоянного тока величиной 12 В. Такая конструкция настольной лампы удобна тем, что в случае полного перегорания блока питания его легко заменить другим стандартным.

Так как для работы микросхемы HC8T0506 нужно напряжение 5 В, то на входе схемы установлена микросхема L7808, снижающая напряжение до 5 В. Величина тока, необходимая для заданного свечения светодиодов обеспечивается с помощью транзистора D808.

В качестве источника света в настольной лампе установлено 12 светодиодов мощностью по 0,5 Вт. Как и во многих других led светильниках светодиоды подключены не правильно, параллельно четыре группы по три последовательно соединенных светодиода.

При такой схеме включения в случае перегорания одной из триад, ток через другие увеличится на 25%, что повлечет их перегрев и перегорание. Но, похоже, светодиоды были в лампе надежными, так как лампа до поломки при ежедневной эксплуатации отработала 7 лет.

Ремонт настольной светодиодной лампы

Как видно из схемы светодиодная настольная лампа состояла из трех функционально законченных блоков – блока питания, драйвера на микросхеме HC8T0506 и светодиодов. Так как лампа не включалась, то нужно было найти неисправный блок.

Сначала был проверен блок питания путем измерения мультиметром выходного напряжения, которое должно было быть 12 В. Оказалось, что напряжение отсутствует из-за обрыва токоподводящего провода на отрезке от блока питания к корпусу настольной лампы. После замены провода лампа все равно не включалась. Значит, еще неисправен драйвер или светодиоды.

Так как под руками был стационарный блок питания постоянного тока, то решил сначала проверить исправность одновременно всех светодиодов, не прозванивая мультиметром каждый из них по отдельности. Для этого с блока питания постоянное напряжение было подано через токоограничивающий резистор номиналом 47 Ом мощностью 5 Вт.

Так как мощность лампы составляла 5 Вт, а одного светодиода около 0,5 Вт, то для полноценного свечения светодиодов нужно было обеспечить протекание через них ток величиной около 0,5 А при напряжении 10 В. Напряжение на выходе блока питания увеличивалось до тех пор, пока оно не прекратило изменяться на входе блока светодиодов и составило 9,8 В.

Светодиоды в светильнике засветили в полную силу, следовательно, неисправность кроется в драйвере. Сначала была измерена величина трех сопротивлений мультиметром. Они оказались исправными. Что интересно, на печатной плате было нанесено не только обозначение резисторов, а и их номинальное сопротивление.

Далее на драйвер было подано питающее напряжение с блока питания и измерено напряжение на входе и выходе микросхемы — стабилизатора напряжения L7808. Оказалось, что на ее выходе напряжение отсутствовало. Микросхема была выпаяна и проверена на отсутствие короткого замыкания ее выхода на общий вывод, а также отсутствие короткого замыкания между контактными площадками выхода микросхемы с общим проводом. Короткого замыкания не было.

После проверки стало понятно, что с большой долей вероятности перегорела микросхема L7808. Под рукой был отечественный аналог, микросхема КРЕН5А. После ее запайки светильник заработал.

Ремонт своими руками светодиодной настольной лампы закончен. Проверка работы ступенчатого диммера показала его исправность. При первом прикосновении лампа загоралась в полную мощность, при втором в половину яркости, при третьем еле заметно (режим ночника) и при четвертом светодиоды гасли.

Стоит отметить, что настольный светодиодный сенсорный диммируемый светильник Pulsar ALT-312SD стильно и современно выглядит, достаточно надежный и обладает высокой ремонтопригодностью. Поэтому мой личный отзыв об этом светильнике – положительный.

Как отремонтировать настольную сенсорную LED лампу. Что нужно знать при выборе сенсорного светодиодного светильника для кухни

Как разобрать настольный светильник

Чтобы отремонтировать лампу, нужно было добраться до водителя. Для этого потребовалось разобрать основание прибора.

Головки нескольких саморезов, удерживающих половинки основания, закрывались резиновыми обручами, которые одновременно служат ножками. Ноги держались липким слоем. Чтобы снять ножки, нужно было поддеть их за край острым предметом. Затем отверткой Phillips открутили винты и разобрали основание.

Преимущества

Сенсорные настольные лампы обладают следующими преимуществами перед обычными:

• удобно использовать;
• экономнее расходовать электроэнергию;
• не требуют установки дополнительного выключателя или розетки;
• работать с безопасным напряжением 12 В;
• крепится на металлические кронштейны или магниты, легко перемещается по желанию владельца;
• предотвратить перенапряжение глаз;
• они не являются источниками ультрафиолетовых лучей;
• не нагревают: их можно размещать на любой поверхности;
• влагостойкий и прочный.

Из недостатков вышеперечисленных моделей, выраженных пользователями в отзывах, можно выделить только наивысшую цену отдельных моделей.

Инструкция по установке

Судя по отзывам, в установке и подключении прибора нет ничего сложного — вся информация содержится в руководстве пользователя, которое вместе с шурупами и дюбелями входит в комплект. Для установки батареек в лампу Smart Light с датчиком движения и освещенности вам потребуются:

• снимите крышку на тыльной стороне устройства;
• откройте отсек для батареек и вставьте их туда согласно обозначенным полюсам;
• прикрутите крепеж к задней части задней крышки.

Для установки самой лампы Smart Light вам потребуется:

1. Найдите место, где будет установлен умный свет. Это должна быть ровная поверхность (стена, потолок, шкаф).
2. Снимите цоколь лампы с помощью отвертки Phillips.
3. Прикрепите основание Smart Light к поверхности, отметив карандашом все будущие монтажные отверстия.
4. Прикрутите цоколь к сенсорной светодиодной лампе.
5. Возьмите дрель с насадкой нужного диаметра и просверлите отверстия.
6. Вставьте дюбели в отверстия, а затем шурупы.
7. При завинчивании шурупов оставьте зазор для установки основания светильника.
8. Прикрепите светодиодный светильник с датчиком движения и освещенности к стене, предварительно убедившись, что отверстия совпадают.

Подключение сенсорной подсветки Умная подсветка

Чтобы включить устройство со светодиодными лампами и датчиком движения, установите переключатель в положение ON. Кнопка переключения расположена ниже аккумуляторного отсека. В отзывах пользователи подтверждают, что можно направить устройство Smart Light в любом направлении. Его подвижное основание позволяет вертикальную или горизонтальную установку.

Поговорим о преимуществах

Линейный светильник эпохи

Подсветка светодиодного типа, организованная для сенсорных устройств (линейная сенсорная лампа марок Era или настольные лампы аналогичного типа), имеет следующие преимущества:

• значительно сэкономить электроэнергию. Установка этих ламп позволит сэкономить до 80% на счетах за электроэнергию;

Примечание! Светодиодные осветительные приборы на сегодняшний день являются наиболее энергоэффективными с точки зрения энергопотребления.

• светильники обеспечивают отличный световой поток, который создает необходимый уровень освещенности в данной местности. Например, сенсорный линейный светильник марки Era может обеспечить оптимальное освещение всей рабочей поверхности;
• сенсорные модели позволяют активировать устройство одним касанием или проведением руки возле лампы. Для кухни эта особенность очень важна, так как в процессе готовки руки хозяйки часто пачкаются и необходимо постоянно взаимодействовать с бытовой техникой. Система «умный дом», в которую входят сенсорные линейные и настольные модели, — лучший выбор для кухни;
• осветительные приборы занимают минимум места;

Примечание! Сенсорные линейные светильники любой марки (Era и др. ) Легко прикрепляются к нижней части навесных кухонных шкафов. Такое расположение подсветки считается наиболее выгодным, поскольку свет падает на столешницу, освещая ее полностью. При этом лампа не мешает человеку готовить еду.

• установка возможна в любом месте кухни. Это значительно расширяет возможности по организации системы освещения помещения. В то же время расположение устройств можно легко изменить в соответствии с потребностями;

Вариант установки светильника

• вся сенсорная светодиодная продукция является полностью экологически чистой и не наносит вреда жизни и здоровью человека. В основном это связано с отсутствием в их составе паров вредных газов (как в галогенных источниках света). Также они не нагреваются во время работы. Следовательно, риск возгорания из-за этого устройства полностью нивелируется;
• продолжительность. Эти типы продуктов служат намного дольше без ущерба для качества, чем другие доступные сегодня источники света.

Еще одна важная причина, по которой сенсорные светодиодные осветительные приборы стали настолько популярными, заключается в том, что они имеют большое разнообразие ярких цветов. С помощью таких ламп можно создать любое освещение:

• рабочее освещение;
• общее освещение;
• декоративное освещение.

Установка этого вида осветительных приборов на кухне позволит организовать освещение комнаты по системе «умный свет». Схема освещения для организации системы «умного света» может включать как настольные, так и линейные светильники (например Era или другие линейки).

Характеристики

Благодаря компактности и наличию вспомогательных креплений (саморезы или скотч) светильник Smart Light с питанием от батареек можно установить на любой поверхности. Он реагирует на движения в радиусе 3 м автоматическим включением. Устройство может охватывать угол до 90 градусов, вращаясь в плоскости до 360 градусов. Если нет движения, через минуту «Умный свет» выключается. Он имеет 7 светодиодных ламп, которые ярко светят и при этом потребляют минимальное количество энергии. Лампа беспроводная, работает от батареек типа АА — в осветительном приборе их 4 штуки.

Благодаря водонепроницаемому корпусу световой датчик движения можно устанавливать не только в помещении, но и на улице. А его элегантный современный вид в белом пластиковом корпусе впишется в любой интерьер и экстерьер.

Отзывы потребителей об этом продукте в основном положительные: по сравнению с ним упоминаются более дорогие зарубежные аналоги. В отзывах потребители указывают соответствие номинальных и фактических характеристик устройства. Также обратите внимание на резкость сенсорного датчика, который реагирует на небольшие движения. Осветительный прибор, судя по отзывам, можно установить как в коридоре или на лестничной клетке, так и в саду — достаточно ярко.

Электрическая схема и конструкция печатной платы настольного светильника

В случае с настольной лампой была размещена только одна печатная плата драйвера, закрепленная двумя саморезами.

На цоколе лампы закреплялся разъем, на который подавалось постоянное напряжение 12 В. От разъема к плате проходили два провода, через которые подавалось питающее напряжение. На фото это два провода справа внизу, красный и черный. Напряжение питания подавалось на светодиоды по двум верхним проводам.

Со стороны проводников к плате припаяны несколько резисторов, выпрямительный диод и микросхема HC8T0506, обеспечивающая зажигание датчика лампы и ток, необходимый для затемнения светодиодов.

На противоположной стороне платы находились два электролитических конденсатора и два активных элемента. Стабилизатор напряжения L7808 на напряжение 5В и ключевой NPN-транзистор D808. Было еще три простых конденсатора и резистор.

Для удобства самостоятельного ремонта настольной лампы я нарисовал ее конструктивную схему подключения, которая представлена ​​на фото.

Напряжение питания 220 В от бытовой электропроводки подается на выносной блок питания, преобразующий переменное напряжение в постоянное напряжение 12 В. Такая конструкция настольной лампы удобна тем, что в случае полного истощения блок питания, его легко заменить на другой стандартный.

Поскольку микросхеме HC8T0506 требуется напряжение 5В, на входе схемы устанавливается микросхема L7808, которая снижает напряжение до 5 В. Ток, необходимый для заданного свечения светодиода, обеспечивается с помощью транзистора D808.

Настольная лампа содержит 12 светодиодов мощностью 0,5 Вт в качестве источника света. Как и во многих других светодиодных светильниках, светодиоды подключены неправильно, параллельно идут четыре группы по три последовательно включенных светодиода.

При такой схеме переключения в случае истощения одной из триад ток через остальные увеличится на 25%, что приведет к их перегреву и истощению. Но похоже, что светодиоды в лампе были надежными, так как лампа проработала 7 лет, прежде чем выйти из строя при повседневном использовании.

Принцип работы

К корпусу лампы прикреплен сенсорный датчик. Этот элемент подключен к устройству, отвечающему за объем освещения, и работает по принципу штатного конденсатора. Корпус светильника выполняет роль конденсаторной пластины.

Емкость конденсатора увеличивается, когда пользователь прикасается к устройству. В результате этих изменений датчик включается и передает сигнал на включение или выключение света. Все эти процессы занимают мгновение. Стоит отметить, что энергосберегающие лампочки, вытесняющие предыдущие варианты, не имеют диммирования с точки зрения регулировки яркости освещения.

При покупке светильника нужно учитывать, какой тип лампы используется для конкретного светильника. Если модель предназначена исключительно для люминесцентных ламп, категорически не рекомендуется использовать галоген или другие варианты. В зависимости от модели лампа может иметь разные режимы работы и виды зажигания.

Лампу можно включить прикосновением или когда человек находится на определенном расстоянии от осветительной арматуры.

Мода на сенсоры

Сенсорные осветительные приборы сегодня очень популярны; Особой популярностью пользуются светодиодные модели. Этот тип лампы ярко светит и потребляет минимум электроэнергии. Учитывая богатый ассортимент, покупатели имеют возможность выбрать наиболее удобный, практичный и элегантный вариант. Следует отметить, что способ его установки зависит от модификации светильника. Оборудование для сенсорных комнат можно приобрести в интернет-магазинах или в осветительных организациях.

В жилых помещениях умный свет часто встречается на кухне. Когда ваши руки заняты уборкой или готовкой, сенсорные светильники — это то, что вам нужно. Если в квартире живут дети, собрать ребенку страх темноты поможет удобный светильник.

Одним прикосновением ребенок может включить свет, если проснется посреди ночи.

Производители

Сенсорные лампы, работающие в режиме «умный свет», продают в России следующие компании:

• Компания знакомит потребителей с прикроватной лампой Yeelight — настольным осветительным прибором, управляемым смартфоном с помощью фирменного приложения для самых популярных операционных систем, что, судя по отзывам, удобнее ручного управления. Имеет цилиндрическую форму. Его основание изготовлено из легкого и прочного алюминия, а верх — из прозрачного стекла, что придает ему футуристический вид. Устройство весит 800 грамм. Ваша комната будет освещена светодиодной лампой OSRAM мощностью 10 Вт, встроенной в устройство. На корпусе есть кнопка включения и выключения, а также кнопка регулировки температуры света.
• Компания Intelite выпустила настольную лампу со светодиодной технологией, которая позволяет заменить обычную настольную лампу. Внешне устройство выглядит футуристично и имеет очень тонкую ножку, позволяющую поворачивать его в любую сторону. Осветительное устройство беспроводное и имеет порт USB.
• Мощный свет. Продукция этой компании оснащена датчиками движения и освещенности. Отзывы свидетельствуют о том, что изделие крепится скотчем или парочкой саморезов с дюбелями к любой ровной поверхности. Он автономен, так как питается от 3-х батареек АА, что гарантирует до 30 тысяч часов работы.

Светодиодная лампа Mighty Light с датчиком движения

• «Умный свет».
  Продукция этой компании находится в бюджетной ценовой категории и, судя по отзывам, подходит для установки в доме или на улице. «Умный свет» имеет водонепроницаемый пластиковый корпус белого цвета, в котором размещены 7 светодиодов с питанием от ламп типа АА.
• Продукция компании — это линейные светильники, работающие с мощностью 10Вт и напряжением 12 В. Эти светильники производятся в Китае.

Особенности

Сенсорные фонари оснащены специальными датчиками, реагирующими на движение. Именно этот элемент отличает данный тип бытовой техники от других продуктов, представленных на рынке. Благодаря датчикам лампы включаются и выключаются автоматически. Это очень удобно, особенно если в комнате нет окон или если комната находится на северной стороне.

Вместо того, чтобы искать выключатель, подойдите к лампе.

Стоит отметить, что установка тактильного освещения существенно сэкономит деньги, потраченные на электроэнергию. Поэтому «умный» свет не только удобен, но и выгоден.

Процесс установки лампы занимает мало времени и совсем не сложен.

Чтобы получить от устройства максимальный уровень комфорта, необходимо настроить следующие параметры:

• Период отключения автоматического выключателя.
• Расстояние отклика.
• Чувствительность лампы.

Где еще можно применять?

Кстати, кольцевой датчик не обязательно подключать напрямую к светильнику. Никто не мешает унести его в другое место.

Например, прикрепите аккуратную металлическую полосу к кровати или тумбочке и подключите к ней желтый провод с датчиком.

Нити можно спрятать за тумбочкой или под кроватью.

В этом случае, лежа на кровати, совсем не придется дотягиваться до лампы. Он дотронулся до перекладины рукой, и загорелся свет.

Другой вариант использования — прикроватные лампы или настенные светильники (вместо веревочного шаблона).

Если вы не хотите портить дизайн стены отдельно стоящим квадратным переключателем или даже забыли проложить под ним проводку, сенсорный мини-переключатель — ваш выход.

Установите коробку прямо внутри лампы и запускайте наощупь. В этом случае вам понадобится только источник питания для лампы.

Нет необходимости резать стены для электрических кабелей выключателя!

Можно ли включать со светодиодными лампочками?

Однако эта коробка не подходит для большинства светодиодных ламп. У них проблемы с этим делом.

Вам понадобится всего лишь простая лампа накаливания.

Хотя такой датчик со светодиодной лампой способен работать в двухпозиционном режиме (без затемнения), производители не рекомендуют использовать их с данным типом оборудования.

Помимо неудобств (чтобы выключить лампу, нужно трижды нажать на нее), наиболее распространенной проблемой является сильное мерцание и пульсация.

И светодиодный индикатор начинает громко гудеть.

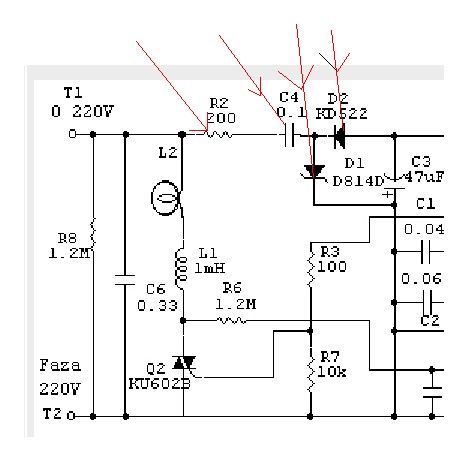

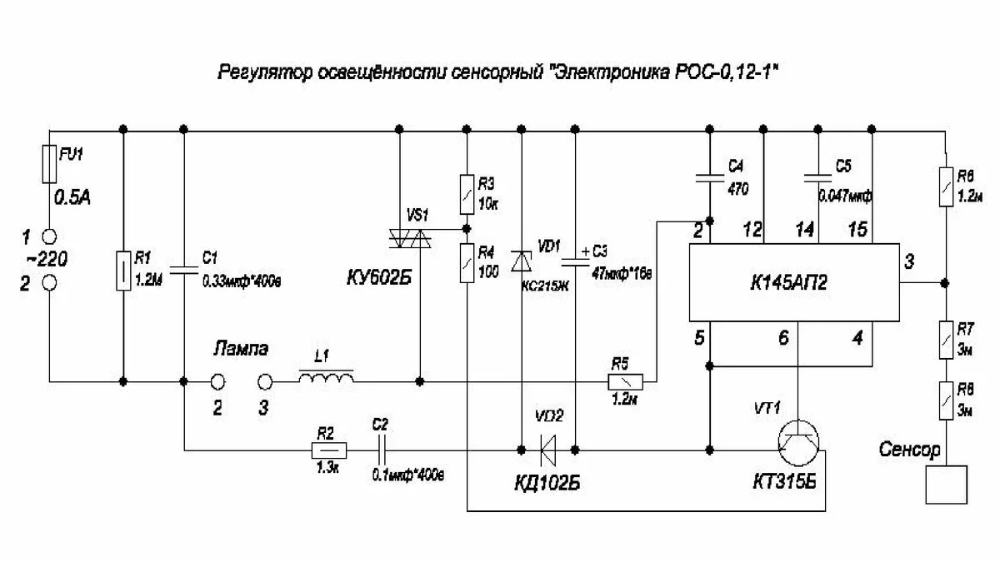

Схема подключения сенсорного датчика со встроенным диммером ничем не отличается от обычной, рассмотренной ранее.

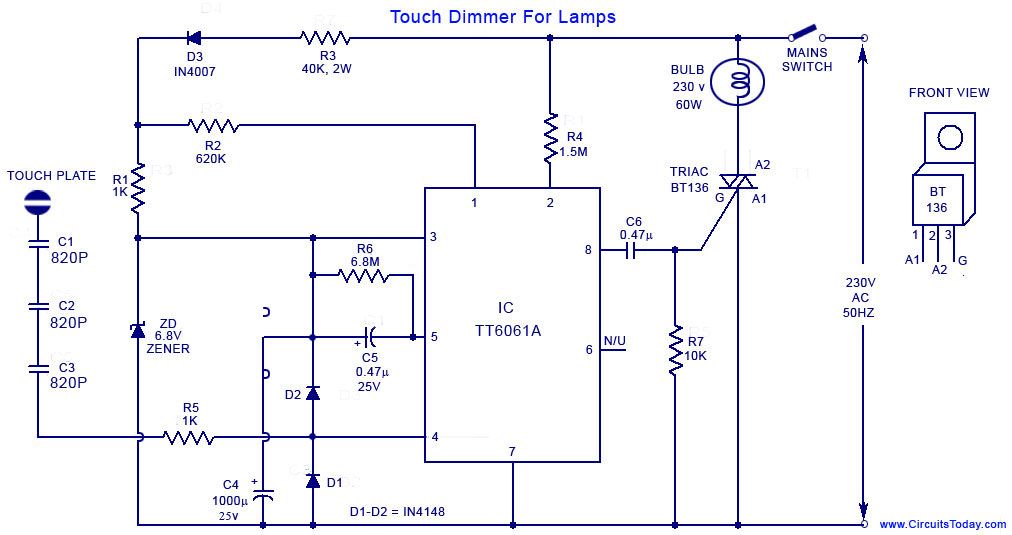

Диммирование сенсорным выключателем

Помимо обычной платы управления, которая способна только включать / выключать светильник, есть датчики со встроенным затемнением.

правда, речь не идет о постепенном изменении яркости — чем дольше держишь руку, тем ярче или тусклее становится свет. Нет, освещение здесь меняется постепенно.

Всего может быть три уровня яркости:

• минимальный режим

• средний

• полное сияние

Их очень удобно ставить для ночников на прикроватные тумбочки. Коснитесь корпуса лампы несколько раз, и лампа изменит уровень освещения в соответствии с вашими потребностями.

Будет ли «биться» током?

А выход из строя тоже может привести к гораздо более серьезным последствиям, и лампа начнет «бить током”.

Если вы боитесь этих нежелательных побочных эффектов, вы можете купить более безопасные сенсорные датчики на 12 вольт.

правда, в этом случае ваша лампа должна быть не 220В, а 12В.

Они подключаются не напрямую из сети, а после понижающих источников питания.

Поэтому, чтобы обезопасить себя и сохранить работоспособность устройства, подключите к изначально рассмотренным здесь датчикам нагрузку не более 40 Вт и все будет в порядке.

Правила использования

В специализированных магазинах с большой частотой появляются все новые и улучшенные модели, фиксирующие приближение человека на большом расстоянии. Для того, чтобы пользователь мог сам настроить работу светильника, разработчики наделили лампы рядом функций.

Если это устройство, работающее от сети и подключенное к общей системе, после позиционирования необходимо соединить два провода: нейтральный и фазный.

Кроме того, после покупки обязательно прочитать инструкцию и следовать определенным рекомендациям.

Схема подключения проводов китайского сенсорного выключателя

Так как же провода подключаются к этой чудо-коробке? В первую очередь ориентируйтесь на надписи и обозначения на корпусе.

Один из проводов питания должен быть прерван переключателем. Из-за этого фактически лампа не горит.

В этом случае неважно, какой это провод: фазный или нулевой. В конце концов, как только вы вставите другую сторону вилки в розетку, «тайминги» сразу поменяются.

В общем, подключите условный фазный кабель от кабеля питания к кабелю подачи напряжения к датчику (черный — черный).

Подключите ноль от сети к другому проводу питания датчика — красный (красный). То есть красный и черный провода от коробки идут в розетку 220В.

Белый (белый) и снова черный (черный) соединяются двумя проводами, идущими к лампе.

По схеме нужно соединить три конца в одном месте:

• условный ноль из сети

• ZERO для датчика

• НОЛЬ на лампочку

Фаза прерывается через датчик и отдельным проводником идет к лампе. Если вы совсем запутались, вот вам более понятная картина.

Общая схема подключения следующая.

После скрутки проводов все контакты необходимо спаять.

А потом обмотайте изолентой или примените термоусадку.

Все может быть подключено к СИЗ (изоляционным заглушкам).

Какой мощности лампочки можно подключать?

Перед подключением кабелей проверьте параметры сенсорного переключателя и источника питания лампы. Этот бокс рассчитан на определенное количество ватт.

На корпусе даже написано ограничение: 40 Вт или 100 Вт. От чего это зависит?

Это зависит от типа лампы, симистора и сопротивления, установленного на плате. Это карта.

Практически во всех моделях изначально есть пустое место для симистора BT136.

Это может быть 97А6 (на ток 0,6 А, одномодовая модель).

Или 97А8 (трехрежимная модель с диммером).

Для увеличения мощности датчика снимите этот симистор и установите VT136.

Кроме симистора меняется и сопротивление.

Место для этого уже подготовлено.

Рекомендуется устанавливать от 75 кОм до 100 кОм при мощности не менее 1 Вт. Если сопротивление больше 100 кОм, датчик не будет работать должным образом.

Доска просто перестанет реагировать на нажатия.

Только после этого обновления ваш сенсорный выключатель сможет безопасно выдерживать большие нагрузки.

В «заводском» варианте не подключайте к нему больше 40 Вт, иначе это приведет к быстрому выходу устройства из строя.

От перегрузки и нагрева в первую очередь начинает чернеть сопротивление (появляются ложные срабатывания), а от падений напряжения выходит из строя симистор (лампа перестает гаснуть и реагировать на прикосновения).

Источники

• https://proumnyjdom.ru/texnika-dlya-doma/sensornyj-svetilnik-umnyj-svet.html
• https://1posvetu.ru/istochniki-sveta/sensornyj-svetodiodnyj-svetilnik-dlya-kuhni.html
• https://stroy-podskazka.ru/osveshchenie/sensornoe/
• https://YDoma.info/ehlektrotekhnika/lampy-svetilniki-remont/remont-nastolnoj-led-lampy.html
• https://svetosmotr.ru/kak-sdelat-sensornuyu-lampu-iz-obychnogo-nastolnogo-svetilnika/

[свернуть]

Touch Lamp Circuit: подробное руководство

Несколько электронных приложений, чувствительных к прикосновениям, открывают двери для различных интересных проектных идей — как для инженеров, так и для профессиональных домашних мастеров. Одним из таких проектов является схема сенсорной лампы.

Также есть вероятность, что вы сталкивались с лампой, которая включается прикосновением пальца, и вам интересно узнать, как она работает.

Вы попали по адресу.

В этой статье вы узнаете все о схеме сенсорной лампы и о том, как ее легко сделать. Кроме того, мы покажем несколько схем сенсорных ламп, так что у вас будет несколько способов их создания.

Начнем!

Как работают схемы сенсорных ламп?

Лампа

Как следует из названия, сенсорные настольные лампы представляют собой лампы с сенсорными переключателями, такими как сенсорная лампа прикроватного столика, и это работает в отличие от флипа или нажатия электронной кнопки.

Одним из больших преимуществ переключателей, чувствительных к человеческому прикосновению, является их устойчивость к повреждениям от влаги и пыли.

Вот лучшая часть.

Также на сенсорные переключатели работают разные человеческие свойства. Некоторые из этих свойств включают температуру, сопротивление и радиоприем.

Однако сенсорная лампа использует человеческое свойство — емкость.

Итак, вот как это работает.

Емкость относится к электронной емкости объекта. Другими словами, максимальное количество электрических зарядов, которое может удерживать объект. Кроме того, сенсорные сигнальные лампы имеют выключатели внутри, а не снаружи. Итак, вам нужно коснуться света, чтобы активировать его.

Все имеет определенный уровень емкости. Сенсорная лампа имеет емкость, отличную от емкости человеческого тела. Однако в сочетании с сенсорным торшером человеческое тело будет иметь дополнительную емкость от двух из них по отдельности.

Цепи сенсорной лампы могут обнаруживать эти изменения, когда вы касаетесь лампы, что, в свою очередь, активирует контрольный переключатель. Однако, когда вы уберете руку, свет вернется к своей средней емкости, чтобы обнаружить следующий переключатель емкости и соответственно активировать электрическую кнопку.

Как построить?

Здесь мы рассмотрим три вещи: схема сенсорной лампы с использованием таймера NE555, схема сенсорной лампы с использованием Arduino и диммер управления сенсорной лампой.

Схема сенсорной лампы с использованием таймера NE555

Вот простая схема сенсорной лампы, которая позволяет включать и выключать два светодиода мощностью 1 Вт, касаясь электрических соединений (переключателей). Взгляните на принципиальную схему ниже:

Необходимые компоненты

Для сборки этой схемы вам потребуются следующие компоненты:

• Светодиоды мощностью 1 Вт (2)
• Резисторы 5,1 МОм (2)
• 1 кОм резисторы (1)
• резистор 27 Ом (1)
• IC NE555 (1)
• Первичное напряжение 110 В или 230 В во вторичной обмотке 9 В, понижающий трансформатор 1 А (1)
• Транзисторы 2N6122 (1)

Как собрать?

Основным компонентом этой схемы является микросхема NE555, а 2N6122 служит переключателем. Во-первых, установите трансформатор, чтобы вы могли эффективно управлять курсом. Также можно подключить более двух светодиодов (1 Вт) параллельно с резисторами по 27 Ом каждый. Однако было бы полезно, если бы вы использовали трансформатор с более высоким током напряжения (предпочтительно 2 или 3 ампера) с использованием 5-амперного моста. Кроме того, вы можете питать эту схему от любой 12-вольтовой батареи.

Схема сенсорной лампы с использованием Arduino

Эта схема сенсорной лампы показывает, как построить датчик, способный включать и выключать светодиод при прикосновении к нему. Кроме того, библиотека емкостных датчиков Arduino использует два или более контакта Arduino в качестве емкостных датчиков, которые определяют емкость человеческого тела.

После того, как вы настроите эту схему, она обнаружит тело или палец, которые находятся в нескольких дюймах от датчика (в наиболее чувствительном режиме). Вот принципиальная схема ниже:

Необходимые компоненты

Для этой схемы вам потребуются следующие компоненты:

• Стандартный светодиод (1)
• Резистор 1 МОм (1)
• Плата Arduino (1)
(1)
• Стандартные перемычки (4)
• Программное обеспечение Arduino IDE

Как собрать?

Вот что вам нужно для настройки аппаратного и программного обеспечения этой схемы:

Настройка оборудования

Сначала подключите мегаомный резистор между контактами 2 и 4 платы Arduino. Теперь возьмите монету, которая работает как емкостный датчик, и подключите ее к приемному контакту Arduino. Наконец, подключите светодиод между GND и контактом 8 Arduino.

Примечание. Используйте перемычки для соединения и не забудьте припаять.

Установка программного обеспечения

Перед загрузкой кода необходимо установить библиотеку емкостных датчиков. Вы можете загрузить эту библиотеку с веб-сайта Arduino. Также это программное обеспечение отвечает за функцию включения/выключения светодиода. Вот код схемы сенсорной лампы:

Как это работает?

Эта схема представляет собой простую схему резистор-конденсатор (RC), которая работает путем измерения времени, необходимого для перехода от одной формы к другой, и приблизительного расстояния. Вы также должны знать доступную емкость человеческого тела и материала датчика, а также емкость высокоомного резистора.

Сенсорный диммер для управления лампой

HВот еще один простой проект, в котором вы используете сенсорный датчик для управления яркостью лампы, а не только для включения/выключения света. Кроме того, мы будем использовать Arduino для разработки этой схемы. Взгляните на схему ниже:

Необходимые компоненты

Вот компоненты, необходимые для этой схемы:

• Макетная плата (1)
• Сенсорный датчик (1)
• Соединительные провода
• Плата Arduino (1)
• 7 Маленькая лампочка Резистор один кОм (1)
• Транзистор 2N222 NPN (1)
• Блок питания

Как собрать?

Эта схема имеет простую конструкцию, которую также легко собрать. Сначала подключите сенсорный датчик к источнику питания. Снова подключите контакт VCC датчика к источнику питания 5 вольт. Затем закрепите контакт GND на земле. Кроме того, подключите контакт сенсорного датчика к любому из цифровых выходных контактов AArduino. Однако в этой схеме мы подключили его к цифровому выводу 8.9.0003

Кроме того, подключите маленькую лампочку к плате Arduino к выводу ШИМ через транзистор, щелкнув основанием транзистора к цифровым контактам любого AArduino.

Далее возьмите вывод транзистора и подключите его к источнику питания 5В. Наконец, щелкните лампочкой между клеммами заземления и эмиттера, чтобы завершить построение цепи.

После того, как вы повторите сборку, загрузите следующий код на плату Arduino.

Как это работает?

Когда вы кладете палец на датчик, его контакт SIG становится ВЫСОКИМ. Таким образом, схема обнаруживает это и использует ШИМ для управления лампой.

Если вы не уберете палец, Arduino будет медленно увеличивать яркость лампы до тех пор, пока она не достигнет максимальной яркости или пока вы не поднимете палец.

Кроме того, вы можете уменьшить яркость, дважды нажав и нажимая пальцем на датчик, пока он не станет достаточно медленным или полностью выключится.

Приложения

Некоторые схемы применения сенсорной лампы включают:

• Настольная лампа для чтения
• Переносное аварийное освещение
• Прикроватная лампа

Округление

Большинство схем сенсорных ламп имеют три уровня яркости лампочки. Прикосновение к этим лампам не просто включает/выключает их, но и переключает уровень яркости с темного на самый тусклый и на второй уровень яркости на самый яркий.

Хотя кажется, что вы перестаете получать постоянный свет от лампы, вот что происходит; когда вы затемняете лампу, источник питания быстро включается/выключается, циклически включаясь и выключаясь несколько раз в секунду. Таким образом, он выглядит как постоянное освещение.

Однако, поскольку лампочка не получает полной мощности, которую она получает при постоянном электричестве, вы можете регулировать яркость по своему усмотрению.

Вот и подошла к концу эта статья. Не забывайте всегда обращаться к нам, если у вас есть какие-либо вопросы, и мы дадим конкретный ответ так быстро, как только сможем.

Цепь, чувствительная к человеческому прикосновению, для сенсорных ламп

Цепь сенсорной лампы делает лампы более гладкими, поскольку они устраняют необходимость переворачивать или толкать. Также этот сенсорный механизм выгоден тем, что не допускает попадания внутрь влаги или грязи, как в обычном светильнике. Поскольку мы больше привыкли использовать сенсорные интерфейсы на мобильных устройствах, было бы интуитивно понятно использовать аналогичные механизмы переключения для ламп.

Если вы хотите включить сенсорный механизм в свою лампу, в этой статье рассказывается, как сделать схему сенсорной лампы.

Как работает сенсорная лампа?

Сенсорные лампы чувствительны к человеческому прикосновению и могут использовать одно из следующих свойств человеческого тела для активации.

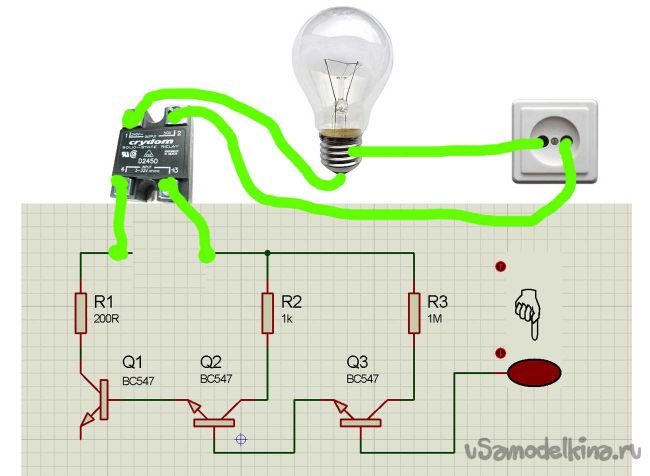

• Сопротивление : Поскольку тело содержит около 60% воды, оно является хорошим проводником электричества. Таким образом, ваш палец может соединить две контактные точки, расположенные близко друг к другу.
• Температура : Тело обычно теплее окружающего воздуха. Таким образом, можно создавать сенсорные кнопки, чувствительные к теплу.
• Радиоприем : Человеческие тела также являются хорошими антеннами, и некоторые сенсорные переключатели используют это свойство. Они ищут изменение приема радиоволн, которое происходит при прикосновении к датчику.
• Емкость : Большинство сенсорных переключателей используют это свойство. Емкость – это способность тела удерживать и накапливать электроны. Когда вы прикасаетесь к сенсору, ваше тело добавляет свою емкость к лампе, и сенсорная схема емкостного сенсорного сенсора обнаруживает эту разницу.

Эти лампы обычно имеют три уровня яркости, но без трехходовой лампы. Они достигают этих настроек, изменяя рабочий цикл тока, протекающего в лампу. Лампа на полной мощности получает непрерывный поток энергии. Однако включение и выключение источника питания в быстрой последовательности (со скоростью около 100 раз в секунду) уменьшит яркость лампы наполовину без заметного мерцания. Это быстрое переключение является идеей регулировки яркости в этих лампах.



Настольная лампа



Как сделать сенсорную лампу?

Сенсорный диммер управления лампой

Для сборки этой схемы вам потребуются следующие детали.

• Датчик касания
• ТТ6061А ИС
• BT136 Симистор
• Четыре конденсатора (470 нФ и три по 820 пФ)
• Два поляризованных конденсатора на 25 В (1 мФ и 470 нФ)
• Стабилитрон
• Три диода (два 1N4148 и один 1N4007)
• Семь резисторов (два 1K, 620K, 40K, 1,5M, 6,8M и 10K)
• Лампа



Принципиальная схема диммера управления сенсорной лампой.



Цепь питания состоит из резисторов R1, R3, ZD, D3 и C4. R1 и R3 ограничивают ток, протекающий через микросхему, а D3 и ZD выпрямляют переменный ток. C4 действует как конденсатор фильтра. Таким образом, контакт 1 микросхемы является входным контактом системной частоты.

С другой стороны, линейная частота проходит через резистор R4 к контакту 2 ИС. ИС запускает импульс при переходе через ноль для срабатывания симистора, а длительность запускающего импульса зависит от количества прикосновений к пластине. Следовательно, контакт 2 является входным контактом входной частоты, и каждое касание изменяет яркость лампы.

R7 является подтягивающим резистором для затвора симистора, а конденсаторы C1-C3 обеспечивают изоляцию. Вы можете использовать квадратную металлическую пластину размером 1 см в качестве терминала сенсорного управления.

Назначение контактов TT6061A



Цепь сенсорной лампы с использованием таймера NE555

• Датчик касания
• NE555 ИС
• Два светодиода мощностью 1 Вт
• Один транзистор 2N6122
• Пять резисторов (1K, два 5,1M и два 27 Ом)
• Понижающий трансформатор (230 вольт (или 110 вольт) первичная на 9-вольт вторичный 1-ампер)
• Диодный мост

Вы можете питать схему от 12-вольтовой батареи, как показано на следующей принципиальной схеме.

Схема сенсорной лампы NE555 с питанием от постоянного тока



В качестве альтернативы можно использовать понижающий трансформатор и диодный мост для снижения напряжения и преобразования переменного тока в постоянный для питания лампы.

Принципиальная схема сенсорной лампы NE555 с питанием от переменного тока



Сердцем этой схемы является NE555, а транзистор 2N6122 работает как переключатель. Мы подключили два светодиода параллельно, каждый со своим резистором на 27 Ом. Вы можете добавить еще три или четыре параллельно, каждый со своим резистором на 27 Ом. Однако для такой нагрузки требуется более высокая мощность трансформатора по току и напряжению, например 2-3 ампера. Также требуется диодный мост с более высоким током, например 5 ампер.

Схема сенсорной лампы с использованием одного полевого МОП-транзистора

Для изготовления этой лампы вам потребуются следующие детали.

• Датчик касания
• МОП-транзистор 2N7000
• Четыре резистора (22M, 10K и два 1K)
• NPN-транзистор BC237B
• Одно реле
• Диод 1N4148

Выполните электрические соединения, как показано на схеме ниже.

Принципиальная схема сенсорной лампы с использованием одного полевого МОП-транзистора



МОП-транзистор остается включенным, если датчик не воспринимает прикосновение из-за положительного напряжения от R1. В этом состоянии базовое напряжение транзистора через R2 остается заземленным из-за стока MOSFET. Поэтому транзистор и реле остаются выключенными.

Однако, когда вы касаетесь датчика, вы заземляете напряжение R1, отключая MOSFET. В этом состоянии транзистор получает напряжение от R2 и включает его. Этот питаемый транзистор подает необходимое напряжение для включения реле и питания любой нагрузки, подключенной к контактам.

Важно отметить, что резистор 22 МОм делает сенсорный терминал чрезвычайно чувствительным. Вы можете заменить его на 10M, чтобы уменьшить его чувствительность.

Схема сенсорной лампы с использованием Arduino

Вам потребуются следующие компоненты.

• Ардуино УНО и IDE
• Один резистор 1 МОм
• Проволочные перемычки
• Светодиод
• Монета или алюминиевая фольга

Принципиальная схема сенсорной лампы Arduino



Сенсорная лампа Arduino представляет собой простую схему резистор-конденсатор (датчик действует как конденсатор). После выполнения электрических подключений напишите следующий код и загрузите его на плату.



Обратите внимание, что перед загрузкой кода необходимо установить библиотеку емкостных датчиков.

После запуска кода светодиод должен вернуться в предыдущее состояние (включить или выключить). Больший резистор делает датчик более чувствительным. Таким образом, вы можете попробовать разные размеры в соответствии с вашей предпочтительной чувствительностью.

Превращение лампы в сенсорную лампу

Вы можете включить одну из вышеперечисленных схем в обычную лампу, заменив нажимной или поворотный переключатель этим сенсорным переключателем.

Устранение неполадок Различные проблемы с сенсорными лампами

Сенсорные лампы обычно работают без сбоев, но время от времени могут возникать некоторые проблемы. К наиболее частым проблемам относятся следующие.

Сенсорная лампа не работает

Если лампа перестает работать, это может быть связано с:

• Поврежденным кабелем или разряженными батареями : Домашние животные могут погрызть шнур. Если он беспроводной, батарейки могут разрядиться. Замените любой из них, чтобы решить эту проблему.
• Проблемы с розеткой : Проблемы с розеткой. Один из способов узнать это — подключить другое устройство и посмотреть, работает ли оно. Если он работает, лампа неисправна. В противном случае розетка неисправна. Вы также можете подключить лампу к другой розетке, чтобы устранить эту проблему.
• Поврежденная лампочка : Проверьте нить накаливания лампочки и замените ее, если она сломана.
• Проблемы с сенсорным управлением, проводами или розеткой : Некоторые проблемы могут возникать внутри лампы. Нужно разобрать блок, проверить проводку и, возможно, заменить сенсорное управление.



Лампа сенсорного экрана мерцает

Лампа сенсорного экрана обычно мигает, когда энергопотребление другого устройства нарушает работу датчиков лампы. С технической точки зрения мерцание возникает, когда ваша лампа реагирует на электроны другого устройства.

Вы можете решить эту проблему, переместив лампу или прибор в другую электрическую цепь, чтобы исключить взаимодействие. Кроме того, вы можете переместить сенсорную лампу подальше от воздуха движения, которое вызывает ее мерцание.

Женщина Фиксирующая лампа



Сенсорная лампа не выключается

Сенсорные блоки управления не вечны, и неисправные блоки могут препятствовать выключению лампы даже после поворота переключателя вручную. Скачки напряжения также могут повредить сенсорное управление, оставляя лампочку постоянно включенной или выключенной. Вы можете решить эту проблему, заменив сенсорный блок управления.

Сенсорная лампа Ap

шт.

• Светодиодная настольная лампа

• Лампа для чтения
• Прикроватная лампа
• Портативный аварийный светильник



Резюме

В заключение отметим, что существуют различные схемы сенсорных ламп, но все они служат одной цели.
