Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

1 Принцип рециркуляции
2 Расчёт мощности и выбор оборудования
3 Бойлер косвенного нагрева Drazice
4 Схема обвязки бойлера косвенного нагрева с рециркуляцией
5 Советы по монтажу

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

Минимальный объем водопотребления 1.5 л/мин.
Объём емкости — более 100 л.
Время нагрева воды до 2-х часов.

Материал теплоизоляции пенополиуретан либо минвата.
Элементы защиты: клапаны, датчики температуры и давления и предохранители.
Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.

В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
наличие дополнительного фланца для размещения змеевика серии R;
энергоэффективность класса «В»;
защита от гальванического эффекта и электрохимической коррозии;
автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

цилиндрический бак – горизонтальный или вертикальный;

изоляционное покрытие для сохранения температуры;
датчики температуры и давления;
змеевик — теплообменник;
антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

Включение в схему трехходового клапана.
Размещение циркуляционного насоса с несколькими режимами работы.
Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления.

Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

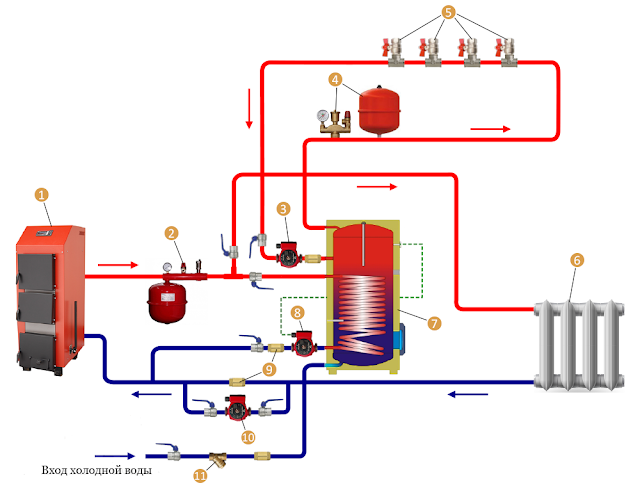

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

рационализация площадки размещения, поближе к источнику;
обустройство снования для бака;
установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
обеспечение автономности каждого контура нагрева, через использование шарового крана;
обеспечение защиты от противотока, через установку обратного клапана;
обеспечение качества воды фильтрацией.

Требования безопасности при установке:

Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.

Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
Напольный тип размещают на прочном основании высотой до 1 м.
При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

пошаговая инструкция + схема подключения (видео)

Содержание

Общие принципы
Схема подключения с трехходовым клапаном
Схема монтажа с двумя насосами
Схема подключения с гидрострелкой
Подключение бойлера: видео

Бойлер косвенного нагрева справедливо может считаться одним из самых рациональных вариантов организации горячего водоснабжения как в квартире, так и в частном доме. Данное устройство эффективнее и мощнее стандартного проточного нагревателя, но при этом гораздо экономичнее и легче в обслуживании. Кроме того, бойлер позволяет наладить рециркуляцию, что дает возможность обеспечить быструю подачу горячей воды. Но чтобы оборудование успешно функционировало, нужно грамотно выполнить его обвязку. А для этого следует предварительно определиться со схемой подключения прибора и ознакомиться с пошаговой инструкцией ее реализации, чем и предлагаем заняться далее – к вашему вниманию правила, основные варианты и видео подсоединения бойлера косвенного нагрева.

Общие принципы

Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.

Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:

Подача воды — через патрубок в нижней зоне бойлера.
Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
Точка рециркуляции должна проходить по центру бойлера.
Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.

Устройство бойлера

Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.

Совет. Размещайте бойлер как можно ближе к нагревательному котлу – чем меньше расстояние между ними, тем эффективнее выполняется теплообмен и нагрев воды.

Рассмотрим специфику разных способов обвязки.

Схема подключения с трехходовым клапаном

Этот метод подходит для жилищ с большими затратами горячей воды. Он предполагает создание двух контуров отопления: главного – для перемещения воды, подающейся в отопительную систему, и дополнительного – для нагрева непосредственно бойлерной воды. Для правильного распределения потоков воды по контурам применяется трехходовой клапан, работа которого регулируется специальным бойлерным термостатом.

После подключения бойлера система функционирует таким образом: когда вода в бойлерной емкости охлаждается до нижней пороговой температурной отметки, терморегулятор переключает трехходовой клапан с контура отопительной системы на контур бойлера, а когда вода в емкости получает тепло и нагревается до запрограммированной температуры, клапан переключается обратно и возобновляет подачу теплоносителя на главный отопительный контур.

Схема подключения с трехходовым клапаном

Центральную роль в этой системе играет термостат – он осуществляет контроль за показателями температуры нагрева воды и тем самым защищает рабочее оборудование от деформации. Но дабы термостат корректно выполнял свою работу, его нужно правильно настроить. Тут важно отметить, что, если запрограммированная температура подогрева воды в бойлерной емкости будет выше, нежели базовая температура носителя в отопительном котле, подогрев воды в бойлере будет выполняться на постоянной основе – клапан не будет переключаться на главный отопительный контур, так как максимум заданной температуры не будет достигнут. Это все в совокупности может спровоцировать нарушение работы и бойлера, и котла.

Схема монтажа с двумя насосами

Еще одна распространенная схема подсоединения бойлера косвенного нагрева – с задействованием двух насосов. В данной схеме настраиваются два отдельных, параллельных друг другу, контура: отопления и самого бойлера – каждый из них снабжен собственным насосом рециркуляции.

Приоритетное место в данной системе отводится бойлерному контуру, поэтому насос бойлерной системы монтируется перед отопительным насосом. Обязательный компонент схемы – обратный клапан, который не дает двум потокам воды смешиваться и обеспечивает правильное распределение жидкостей по контурам. Также тут не обходится без уже знакомого термодатчика, который подает сигналы клапану, тем самым управляя работой насосов.

Схема монтажа с двумя насосами

Схема обвязки бойлерного прибора с двумя насосами наилучшим образом подходит для систем с двумя обособленными котлами нагрева. Каждый из них должен иметь самостоятельное питание и обеспечивать нагрев жидкости в отдельных контурах: один котел должен отвечать за общее отопление жилища, а второй – за нагрев бойлерной воды для бытового использования. В таком случае схема функционирует следующим образом: когда вода в бойлерном баке остывает до нижней отметки, поток теплоносителя переключается для ее нагрева, а после достижения запрограммированной температуры вновь возвращается в основной отопительный контур.

Такой вариант выполнения обвязки ценится благодаря быстрому нагреву воды: за счет оперативности работы оборудования при переключении нагрева на контур бойлера теплоноситель в главной отопительной системе не будет успевать остывать.

Схема подключения с гидрострелкой

Во многих современных квартирах и домах система отопления имеет довольно сложное строение – она включает в себя сразу несколько независимых контуров: для основных радиаторов, для бойлера, для теплого пола и др. Каждое из данных разветвлений должно снабжаться собственным рециркуляционным насосом. Вследствие такого сложного строения системы возникает необходимость строгого регулирования водопотоков между контурами и стабилизации разницы давления в них. Именно с данной целью используется гидравлическая стрелка, которая позволяет избежать сразу нескольких серьезных проблем:

разбалансировка отопительной системы;
деформация оборудования;
сильный нагрев радиаторов отопления даже при неработающих насосах;
гидроудары и, как результат, выход из строя отдельных элементов отопительных приборов.

Схема подключения с гидрострелкой

Обвязка с задействованием гидравлической стрелки обосновано считается самым сложным вариантом подсоединения бойлера косвенного нагрева, поэтому требует тщательного проектирования системы. Особое внимание при расчетах и монтаже должно уделяться расположению и работе регулирующих устройств, на которые возлагается задача нейтрализации перепадов давления в самостоятельных контурах.

Совет. Для выравнивания давления водопотоков в разветвленной системе отопления лучше всего использовать балансировочные вентили – они наиболее надежные в своей категории устройств, но при этом понятны в использовании.

Перед вами три варианта – какой из них будет наиболее уместен конкретно в вашем жилище, зависит от: характера отопительной системы, мощности используемого оборудования и объемов затрат горячей воды. Но какую бы схему вы не выбрали, обязательно придерживайтесь правил ее подключения, иначе на максимальную эффективность оборудования можете не рассчитывать.

Подключение бойлера: видео

Оставьте комментарий

Гидравлическая система Первично-вторичные правила-системы развязки

Первично-вторичные системы TEH Руководство

Первично-вторичные (P-S) гидравлические трубопроводы — это обычная схема трубопроводов в современных гидравлических системах отопления и охлаждения. Эта короткая серия блогов предоставит примеры схем трубопроводов, которые помогут снизить температуру возврата горячей воды для повышения ценности конденсационных котлов. В первой статье будут просто рассмотрены правила дорожного движения в трубопроводах P-S.

Компания Bell & Gossett (B&G) опубликовала онлайн-руководство по применению первично-вторичных насосов TEH-775A. Посетите наш раздел инструментов проектирования RL Deppmann на веб-сайте, чтобы получить ссылку. Это даст гораздо больше деталей, чем я могу охватить за несколько минут чтения, которые я предлагаю здесь.

Первично-вторичный часто используется для котлов и контуров защиты от замерзания в системах отопления. Эта конструкция также используется для отделения чиллеров с постоянным расходом от систем подачи с регулируемой скоростью. Существуют основные правила для этих систем. Никогда не помешает сделать краткий обзор основного предмета.

Основы первично-вторичных систем – разъединение систем

Компания B&G представила первично-вторичную конструкцию для гидравлических насосов в 1940-х годах. В то время многие вторичные контуры включали и выключали насос постоянной скорости для достижения контроля температуры. Было важно, чтобы поток останавливался при выключении насоса. Они часто упоминали 2 близлежащих тройника с менее чем 1 футом трубы между ними. Давайте посмотрим на это правило.

Рисунок 37 из руководства компании Xylem Bell & Gossett по первичному вторичному насосу TEH-775A

Когда вторичный насос отключен, расход в первичном трубопроводе течет через общий трубопровод и обратно в обратный. Общими трубопроводами для вторичного и первичного контуров являются два тройника и общий трубопровод, показанные выше.

Правило «1» говорит нам, что общий перепад давления должен быть очень низким. Причина в том, что если его не остановить, падение давления в этой трубе вызовет поток во вторичном контуре, даже если вторичный насос выключен. Давайте посмотрим на систему, показанную выше, в качестве примера.

Предположим, что вторичный насос рассчитан на 40 галлонов в минуту на высоте 15 футов. Предполагается, что когда вторичный насос отключается, первичный насос не пропускает поток во вторичный контур. Какой будет перепад давления в двух ответвлениях и 1 футе трубы? B&G System Syzer показывает нам, что 2-дюймовая труба при 40 галлонах в минуту составляет 3,37 фута перепада давления на 100 футов. Вкладка «Расход/падение давления» показывает в общей сложности 0,65 фута через 2 тройника и 1 фут трубы.

Какой поток это вызовет во вторичном? Мы используем второй закон сходства насосов, чтобы выяснить это.

Даже эти два ответвления тройника с трубой длиной фут обеспечивают скорость потока 8,3 галлона в минуту. Это приведет к перегреву помещения весной и осенью. Здесь вступают в действие регулирующие клапаны.

Клапаны управления потоком B&G останавливают нежелательную циркуляцию

Чтобы не допустить, чтобы 0,65 фута общего напора вызывали нежелательный вторичный поток, мы добавляем в систему устройство. На скетче выше мы показываем «Flo Control Valve». Это взвешенный обратный клапан, предотвращающий появление упомянутого выше потока. Чтобы поднять вес, требуется ½ фунта. Это также может быть достигнуто за счет использования подпружиненных обратных клапанов Metraflex.

Клапан на подаче используется для остановки нежелательного потока, а также самотечной циркуляции в системе отопления. Тот, что на возврате, используется для остановки гравитационной циркуляции. Самотечная циркуляция также может быть остановлена с помощью трубопроводов, описанных в руководстве B&G.

На следующей неделе в «Monday Morning Minutes» Р. Л. Деппманна будет использоваться правило «Закона тройника», чтобы объяснить, как настроить системы водяного отопления для более низкой температуры обратного потока.

Бойлер косвенного нагрева: напольный, комбинированный, с рециркуляцией

Владельцы частных владений часто задаются вопросом, как обеспечить горячей водой кухню и санузел, неся при этом минимальные затраты на подогрев воды? Ответом может быть использование для этой цели бойлера косвенного нагрева. С одной стороны, этот агрегат имеет довольно высокую стоимость. Но экономия будет заметна при эксплуатации прибора, так как он не имеет собственной системы отопления, а использует внешний теплоноситель (горячую воду из системы отопления).

Содержание

1 Зачем нужен бойлер косвенного нагрева
2 Устройство котла
3 Принцип работы
4 Как выбрать
5 Обвязка бойлера косвенного нагрева
- 6 Достоинства и недостатки
  - 6.1 Достоинства
  - 6.2 Недостатки
Зачем нужен бойлер косвенного нагрева
0011
Для нагрева воды используются разнообразные накопительные водонагреватели различных типов. Это может быть электрический накопительный водонагреватель, устанавливаемый в основном в квартирах. Газовые котлы используются в частных домах и сконструированы так, что горелка и бак с нагреваемой жидкостью находятся в одном корпусе. Но несомненное преимущество с точки зрения экономичности занимают устройства непрямого типа.
Бойлеры косвенного нагрева рекомендуется приобретать в паре с одинарным бойлером . Такой комплект дороже, если сравнивать с ценой двухконтурного котла, и может занимать значительное место. А вот возможность косвенного типа аппарата обеспечить все домочадцы необходимым объемом горячего водоснабжения с постоянной температурой является неоспоримым преимуществом перед двухконтурным котлом.
Существующие способы нагрева воды имеют недостатки: нагретой воды хватает только на пару точек, при этом температура жидкости подвержена колебаниям. Если, например, за один раз помыть посуду и принять душ, будет ощущаться перепад температуры, что вызывает дискомфорт. Чтобы принять душ, придется просить домочадцев не открывать горячую воду на кухне.
Водонагреватель косвенного нагрева позволяет пользоваться горячей водой одновременно всем домохозяйствам, а ее количество ограничивается только емкостью бака. Жидкость в бачке прогревается равномерно по всему объему и при открытии крана не нужно ждать пока стечет прохладная вода.
Бойлерное устройство
Агрегат имеет вид большого цилиндра емкостью до нескольких сотен литров. Устройства настенные и напольные . Последние могут мешать очень большие объемы жидкости, поэтому вешать их на стену нельзя. Корпус котла изготавливается из металла (нержавеющая или эмалированная сталь) или пластика. Стандартный блок состоит из следующих элементов.
1. Внешний металлический или пластиковый бак .
2. Лента теплоизоляционная между внутренним баком и корпусом, которая может быть из разных материалов (поролон, минеральный утеплитель, полиуретан и др.).
3. Трубы холодной воды.
4. Трубки для выхода уже нагретой жидкости.
5. Теплообменник — « змеевик », который проходит через носитель тепла, и отдает тепловую энергию жидкости, которая его окружает. Изготавливается из латуни (что предпочтительнее) или из стали. За счет змеевидной формы увеличивается площадь контакта с жидкостью и, соответственно, теплоотдача. Некоторые модели имеют 2 теплообменника. Бойлер косвенного нагрева с двумя теплообменниками сконструирован таким образом, что первый используется традиционно (к нему подключается система отопления), а второй может использовать альтернативный источник тепла (солнечная энергия, горячая вода от централизованной магистральной ). Есть агрегаты, у которых нет змеевика, а в качестве теплообменника выступает внутренний бак (бак в баке).
6. Термостат а, задача которого подавать сигнал на автоматику котла отопления и синхронизировать его работу с котлом (при достаточном нагреве воды в баке нагрев прекращается).
7. Магниевый анод. Предназначен для защиты внутренней части бака от коррозии. Это связано с тем, что потенциал металла резервуара больше, чем у электрода, и последний будет подвержен разрушению. Поэтому важно вовремя проверять состояние анода и при необходимости , замените его на новый.
8. Системы безопасности , состоящие из предохранительного (аварийного) клапана и реверса. Последний предохраняет аппарат от обратного течения воды, а предохранительный клапан — от избыточного давления, возникающего при расширении жидкости при повышении ее температуры.
9. Измельчитель (демпфер потока), который способствует равномерному распределению поступающей жидкости и устраняет турбулентность.
10. Ревизионное отверстие . Через него можно проводить техническое обслуживание и ремонтные работы.
Существуют также бойлеры косвенного нагрева. Они содержат не только традиционные змеевики в качестве источника тепла, но и встроенные нагревательные элементы. Этот котел удобно использовать летом, когда отопление не требуется.
Принцип действия
Косвенные водонагреватели подключаются к системе отопления. При косвенном нагреве бойлер можно использовать как газовый котел, так и электрический котел. Они должны располагаться как можно ближе к котлу и подключаться
параллельно основному макету . В систему встроен циркуляционный насос и трехходовой клапан, что позволяет отделить систему ГВС от системы отопления. Работает вся конструкция довольно просто:
- холодная вода заливается в бак через входной патрубок;
- в это время по змеевику течет нагретая жидкость из системы отопления (СО);
- холодная вода при контакте с теплообменником начинает устанавливать температуру;
- через выпускной патрубок уже нагретая жидкость поступает в места потребления.
Как выбрать
Очень важно перед покупкой правильно рассчитать объем агрегата. Этот показатель будет напрямую влиять на скорость и качество предоставления подогретой воды потребителю. Расход воды зависит от количества людей и техники, использующих ее. Например, чтобы помыть посуду, нужно от 20 до 25 литров. Для стирки — 9-20. Чтобы принять душ, приходится расходовать до 90 литров воды. А для принятия ванны – около 180 литров.
Поэтому следует ориентироваться на потребности пользователей и их количество, и подбирать агрегат с рабочим объемом от 50 литров до 1000. При выборе учитывать: чем больше рабочий объем, тем выше стоимость устройства.
Бойлер косвенного нагрева на 100 литров подходит для семьи из 2 человек. При этом следует учитывать, есть ли в доме домашние животные, требующие регулярного купания (например, собака). Для таких целей хорошим вариантом будет Protherm (Протерм) WH B100Z 1165
Нагреватель Protherm WH B100Z 1165
Емкость бака в этом устройстве составляет 100 литров. Кроме того, для защиты бака используется титановый анод, а в качестве изоляции используется полиуретан, минимизирующий потери тепла.
Также хорошим вариантом для небольшой семьи можно считать бойлер косвенного нагрева Drazice OKCV 125 NTR, который имеет горизонтальное размещение тип .
Бойлер Drazice OKCV 125 NTR
Внутренний бак этой навески Drazitsa рассчитан на 125 литров. Настенный блок компактен и не занимает много места.
Бойлеры косвенного нагрева пользуются хорошим спросом. с корпусом из нержавеющей стали например, Premier Plus 100.
Premier Plus 100 Heater
Легкий вес устройства обеспечивается за счет использования нержавеющей стали DUPLEX. Вариант установки может быть настенным и напольным. Теплообменник в нем имеет конструкцию «змеевик в змеевике», благодаря чему жидкость будет нагреваться быстрее.
Бойлер косвенного нагрева объемом 200 литров позволит комфортно пользоваться горячей водой семье из 3-4 человек, как, например, модель Gorenje GV 200.
Водонагреватель Gorenje GV 200
Производитель предоставляет на данное устройство гарантию 24 месяца. Агрегат имеет стальной бак с эмалированным покрытием, а внутренний бак выдерживает рабочее давление 6 бар. Установка ТЭНов в этом устройстве не предусмотрена, но есть схема рециркуляции. Время, необходимое для повышения температуры воды с 10 °С до 60 °С, составляет 15 минут.
Для семьи из 5 человек и более необходим бойлер косвенного нагрева. объемом 300 литров. Atlantic 300 справится с поставленными задачами сверх меры. Это напольный котел косвенного нагрева.
Водонагреватель Atlantic 300
Устройство внутреннего бака с антибактериальным покрытием. Нанесена сверхпрочная эмаль на основе титана с кобальтом. В данном бойлере косвенного нагрева на 300 литров встроена система предотвращения перегрева воды, есть защита от возможного замерзания жидкости. К устройству можно подключить циркуляцию горячей воды, а также имеется отверстие для установки ТЭНа на напряжение 220 В. Для размещения бойлера косвенного нагрева на 300 литров с бойлером предусмотрена отдельная помещение (котельная) требуется.
Для промышленного использования, например, для столовых, кафе и ресторанов уже требуются большие объемы санитарной воды, поэтому бойлер имеет косвенный нагрев. на 500 литров с ТЭНом Хайду STA 500 C полностью обеспечит ГВС все эти пункты.
Обогреватель Hajdu STA 500 C
Внутренний бак данного агрегата имеет высокопрочное покрытие с применением стеклоэмали. Благодаря встроенным мощным теплообменникам происходит очень быстрое повышение температуры жидкости. Этот агрегат может обслуживать одновременно несколько точек водозабора. В летний период прибор может работать от встроенных ТЭНов. Предохранительный термостат установлен для защиты резервуара от разрыва. Реализована возможность использования данного бойлера косвенного нагрева с системой рециркуляции. Гарантия производителя — 7 лет распространяется только на бак. На все остальные элементы — 2 года.
На цену влияет не только объем, но и производитель (дополнительные опции в устройствах, используемые материалы и т.д.).
Обвязка бойлера косвенного нагрева
Для корректной работы агрегата необходимо произвести правильную обвязку бойлера косвенного нагрева.
Клапан трехходовой Применение
Чаще всего изготавливается по схеме обвязки с использованием клапана трехходового . Этот клапан перенаправляет теплоноситель либо в агрегат, либо в систему отопления. Приоритет отдается нагреву теплоносителя в агрегате. Перераспределение потоков происходит автоматически. Клапан переключается от поступающих сигналов термостата, расположенного в корпусе котла.
Использование двух насосов
Данная схема бойлера косвенного нагрева предполагает использование 2-х насосов для обеспечения циркуляции. При установке устройства нужно создать отдельный контур, который необходимо подключить параллельно трубам для отопления. Поток жидкости направляют попеременно, включая контуры отопления и отопления. Запуском необходимых насосов занимается датчик температуры, расположенный в агрегате.
Рециркуляция
Другой вариант схемы обвязки бойлера косвенного нагрева переработка . Такой вид обвязки позволяет получать горячую воду, не дожидаясь, пока стечет холодная вода.
Схема обвязки котла косвенного нагрева
Такая схема предполагает создание кольцевой магистрали с постоянно нагретым по ней теплоносителем. Часто в этой схеме выходит из строя полотенцесушитель.
Преимущества и недостатки
Устройства непрямого типа имеют свои сильные и слабые стороны.
Достоинства
К преимуществам устройства относятся:
- низкая по сравнению с другими видами нагрева стоимость получения горячей жидкости, а отсутствие потребления электроэнергии ;
- возможность производить большое количество горячей воды;
- возможность одновременной подачи санитарной жидкости в разные стороны;
- возможность подключения к различным источникам тепла (солнечная батарея, газовый и электрический котел, твердотопливный котел).
недостатки
Основные недостатки непрямых плееров:
- высокая стоимость всего оборудования;
- дольше нагревает жидкость в баке по сравнению с электрическим или газовым котлом, при этом температура в системе отопления падает, что сказывается на интенсивности обогрева помещений;
- , особенно больших размеров, занимают много места, — для установки всей конструкции иногда требуется отдельное помещение.
