Двухтрубная, двухконтурная система отопления, схема

Двухтрубная система отопления отличается более сложной архитектурой, а ее монтаж требует большого количества материалов. И, тем не менее, данная система является более востребованной, чем простая однотрубная система отопления. Двухтрубная система отопления являет собой два замкнутых контура, один из которых служит для подачи нагретого теплоносителя к радиаторам, а второй – для оттока уже отработанной (остывшей) жидкости. Использование данной системы является допустимым для всех типов зданий, при условии, что сама планировка помещений позволяет ее монтаж.

Двухтрубная система отопления

Типы и достоинства двухтрубной отопительной системы
Типы разводки при двухтрубной системе
Расчет
Принципы монтажа двухтрубной системы

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

Двухконтурная система отопления имеет весомое преимущество перед однотрубной, в которой нагретый теплоноситель теряет часть тепла еще до того, как достигнет радиаторов.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости.

А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Следует отметить, что схема двухтрубной системы отопления имеет еще одно преимущество. Оно заключается в сравнительно большей эстетичности.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Типы разводки при двухтрубной системе

Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.

Нижняя разводка. При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.

Нижняя разводка

Верхняя разводка. Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.

Вы можете выбирать наиболее подходящий тип разводки вне зависимости от того, какой вид расположения подающей трубы использован в вашем доме.

Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.

Верхняя разводка

Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.

На самом деле классификация двухтрубной отопительной системы весьма многогранна.

Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:

прямоточной. В таком случае направление движения теплоносителя и обрата совпадают.

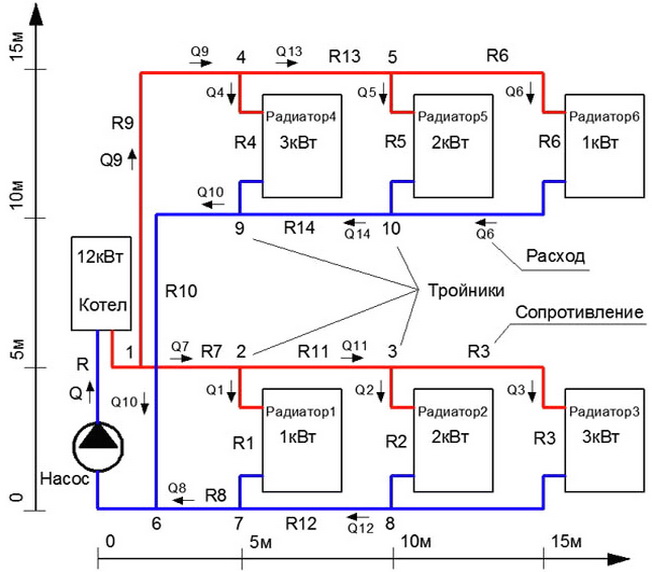

тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.

Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.

Система отопления с циркуляционным насосом

А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики. При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла.

Впрочем, вне зависимости от используемой вами системы (с принудительной и естественной циркуляцией) уклон должен присутствовать обязательно.

Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.

Расчет

При планировании двухтрубной системы важно провести предварительный расчет системы двухтрубной системы отопления, используя такой ориентир, как предварительная схема системы (на ней обязательно должны быть указаны все элементы) и специальные аксонометрические формулы и таблицы.

Расчет отопления производится на основе плана

Этот простой гидравлический расчет двухтрубной системы отопления позволяет определить оптимальный диаметр труб, необходимых для нормального функционирования системы, объем используемых радиаторов. Чаще всего используются такие типы вычислений:

по потере давления. Такой способ предполагает равный уровень температуры теплоносителя на всех участках системы.
расчеты, учитывающие значение проводимости и сопротивления. В таком случае предполагается различное значение температурных показателей.

В результате применения первого способа можно получить весьма точные данные, показывающие уровень сопротивления в контуре.Второй метод показывает температуру в каждом отдельном сегменте системы, а также приблизительный расход теплоносителя.

Принципы монтажа двухтрубной системы

При монтаже двухтрубной системы следует учитывать довольно большое количество требований и правил. Только их полное соблюдение позволит создать максимально эффективную систему отопления и произвести правильный монтаж двухтрубной системы отопления:

Монтаж отопления полипропиленовыми трубами

Последовательность соединения элементов в том, как сделать двухтрубную систему отопления, проста:

к нагревательному котлу присоединяется центральный стояк отопления.
в верхней части центральный стояк подсоединяется к расширительному баку.
от бака выводится разветвитель, направляющий трубы к радиаторам.
линия отвода отработанной жидкости прокладывается параллельно подающим трубам. Ее следует врезать в нижнюю часть нагревательного котла.
насос устанавливается в наиболее удобной точке – чаще всего на входе (выходе) из котла.

Данный тип отопительной системы является довольно эффективным. Сегодня существует большое количество моделей котлов, которые предполагают автоматический контроль уровня нагрева теплоносителя. Видео, как сделать двухконтурное отопление своими руками, можно посмотреть ниже.

Схема двухтрубной системы отопления дома

Для отопления

Согласно статистическим данным свыше 70% всех жилых зданий обогреваются посредством водяного отопления. Одной из его разновидностей является двухтрубная система отопления — именно ей посвящена данная публикация.

Радиатор на двухтрубном контуре

В статье рассмотрены преимущества и недостатки, схемы, чертежи и рекомендации по монтажу двухтрубной разводки своими руками.

Cодержание статьи

1 Отличия двухтрубной системы отопления от однотрубной
- 1.1 Классификация двухтрубного отопления
2 Какую разводку отопительной сети выбрать?
- 2.1 Делаем двухтрубную систему своими руками (видео)
- 2.2 Выбор диаметра труб и правила монтажа двухтрубной сети
- 2.3 Похожие статьи

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии — подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

с естественной циркуляцией;
с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов — теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком — отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией. В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности — с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Делаем двухтрубную систему своими руками (видео)

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации. Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор — на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом — с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

подающая и обратная магистраль должны располагаться параллельно друг другу;
каждый отвод на радиатор необходимо оснастить запорным краном;
распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

для домов площадью до 250 м² достаточно насоса мощностью 3.5 м³/час и напором в 0.4 МПа;
250-350 м² — мощность от 4.5 м3/час, напор 0.6 МПа;
свыше 350 м² — мощность от 11 м³/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Система отопления 1- или 2-трубная система

Привет, так что я получил новый котел через грант и одновременно отделку, поэтому снял радиаторы, я вызвал сантехника, чтобы он пришел и переместил некоторые места радиаторов, и когда он пошел, чтобы сделать это, он сообщил, что есть 1-трубная система и что если я покупаю новый котел, я должен изменить систему отопления на двухходовую. . может кто-нибудь посоветовать, правильный ли это способ, если нет, то какой лучший вариант? Так же посоветовал грантовцам не ставить новый пароконвектомат если будет 1 трубная система

4 ответа от инженеров-газовиков MyBuilder

Лучший ответ

D&R Property and Plumbing Maintenance

Новый Ромни • На сайте с 15 ноября 2016 г. • 36 рабочие места, 97% положительных результатов обратная связь

однотрубные системы обычно не устанавливаются в современных системах, двухтрубные системы являются нормальными, хотя ваш котел может быть подключен к однотрубной системе, я бы связался с вашим установщиком, чтобы уточнить у них.

2020-06-21T10:00:05+01:00

Ответ получен 21 июня 2020 г.

Linacre Отопление и сантехника

Ливерпуль • В сообществе с 7 декабря 2015 г. • Пока нет отзывов

Не знаю, кто сказал, что одна труба хороша, она старая. Она будет работать на новом комби, но разница температур между подачей и обраткой будет иметь значение, что даст разницу, которая будет неправильной, что затем фактически станет проблемой для заполнения стенда. отметьте правильно. всегда выбирайте для 2-трубной системы

2020-06-25T16:40:02+01:00

Ответ получен 25 июня 2020 г.

ps отопление и водопровод

Тэтчем • На сайте с 6 июля 2020 г. • Пока нет отзывов

Система будет работать до тех пор, пока установщик точно знает, что он делает, но она никогда не будет работать так же эффективно, как двухтрубная система, а однотрубная система не может быть промыта.

2020-07-06T16:00:02+01:00

Ответ получен 6 июля 2020 г.

ЙЕЛЛОУСТОУН СЕРВИСИЗ ЛТД

Урмстон, Манчестер • На сайте с 1 марта 2019 г. • 83 рабочие места, 99% положительных результатов обратная связь

Правильно, его необходимо заменить на двухтрубную систему, чтобы он работал должным образом в качестве устройства A plus, и если новый комбинированный прибор будет установлен в то время, когда однотрубная система не будет соответствовать коду, поэтому вы можете быть оштрафованы на себя. или инженер.

Котел плюс код
Код строительных норм

2020-07-13T20:55:02+01:00

Ответ написан 13 июля 2020 г.

Технический учебник: двухтрубные паровые системы

Простые меры для двухтрубных паровых систем для повышения эффективности и комфорта.

Технический обзор

Применимые типы зданий отели, многоквартирные, коммерческие
Когда внедрять в любое время

*Обязательно проконсультируйтесь с квалифицированным поставщиком услуг, чтобы определить правильные меры для вашего здания.

Что такое двухтрубная паровая система?

Двухтрубные паровые системы распределяют пар по трубам здания к радиаторам, которые обогревают жилые помещения, как правило, в зданиях высотой до шести этажей. Хотя двухтрубный пар обычно ассоциируется с перегревом и потерями энергии, оптимизация этих систем с помощью нескольких высокоэффективных обновлений может сократить счета за электроэнергию, повысить комфорт жителей и обеспечить эффективное, надежное и сбалансированное тепло на долгие годы.

Рис. 1. Оптимизированная двухтрубная паровая система, оснащенная дроссельными шайбами, термостатическими радиаторными клапанами (ТРВ) и вентиляционными отверстиями надлежащего размера, обеспечивает эффективное и сбалансированное тепло.

Как реализовать

Модернизация двухтрубного пара требует не только настройки и модернизации котлов, но и комплексного улучшения каждого радиатора, улучшения распределения и оптимизации управления. Высокая производительность достигается только тогда, когда система рассматривается как единое целое. Загрузите полный технический учебник, чтобы узнать больше о каждом из следующих шагов:

A. Установите диафрагмы и термостатические клапаны радиатора на , чтобы регулировать поток пара в каждом радиаторе

B. Установка теплоизоляционного барьера между радиатором и стеной может помочь предотвратить поглощение тепла стеной

C. Внедрение Master Venting помогает быстро удалить захваченный воздух и обеспечивает равномерное попадание пара во все квартиры через высокопроизводительные воздухоотводчики на концах паропроводов и в верхней части стояков

D. Модернизация элементов управления делает паровую систему более чувствительной к фактическим потребностям в отоплении с помощью мультисенсорных элементов управления, которые отслеживают как наружную, так и внутреннюю температуру

E. Обучение и техническое обслуживание вспомогательного персонала может помочь добиться экономии энергии за счет выявление и решение потребностей в техническом обслуживании самостоятельно или с привлечением квалифицированных подрядчиков

F. Настройка существующих котлов для обеспечения сухого пара для эффективной паровой системы

G. Замените котлы новыми котлами, размер которых соответствует системе распределения

Затраты и выгоды

Затраты и выгоды модернизации двухтрубной системы будут различаться в зависимости от базовых систем и условий вашего здания.

Как правило, здания могут рассчитывать на следующие результаты:

Экономия парниковых газов (ПГ)
Комплексная двухтрубная модернизация пара может умеренно сократить выбросы ПГ, связанные с отоплением.

Улучшение условий для арендаторов
Двухтрубная паровая модернизация значительно повышает удовлетворенность арендаторов, предлагая контроль температуры и обеспечивая сбалансированное и равномерное отопление по всему зданию.

Экономия на коммунальных услугах
Умеренной экономии на коммунальных услугах можно ожидать от двухтрубной паровой модернизации.

Капитальные затраты
Модернизация двухтрубного пара требует умеренных начальных капиталовложений.

Требование к обслуживанию
Двухтрубные паровые системы требуют умеренного обслуживания, включая настройку горелки и очистку котла для обеспечения оптимальной эффективности работы, и могут быть легко выполнены квалифицированным персоналом.
