Схема подключения гидроаккумулятора для систем водоснабжения

Главная » Оборудование » Схема подключения гидроаккумулятора для систем водоснабжения

Система водоснабжения частного дома просто обязана быть надежной и обеспечивать дом водой бесперебойно при любых климатических условиях. С горем пополам это получается у централизованной системы водоснабжения и там, где есть возможность к ней подключиться, частники обеспечены водой круглогодично. В тех же случаях, когда такой возможности нет, приходится устраивать систему водоснабжения своими руками, а схема подключения элементов системы зависит от массы факторов.

Содержание:

1. Назначение современного гидроаккумулятора
2. Виды и бренды гидроаккумуляторов
3. Функции гидроаккумулятора
4. Схема подключения гидроаккумулятора к насосам

Назначение современного гидроаккумулятора



Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. Основная задача гидроаккумулятора — содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов



Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

• гидроаккумуляторы, которые расположены горизонтально, в обязательном порядке оборудуются клапаном для стравливания воздуха и вентилем для слива воды;
• если гидроаккумулятор используется в отдельной схеме для обеспечения дома питьевой водой, в этом случае мембраны выполняют из химически нейтрального каучука;
• гидроаккумулятор для отопления должен быть укомплектован расширительным бачком.

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов — Рефлекс и Цильмет.

Функции гидроаккумулятора

Необходимо коснуться также основных функций гидроаккумулятора более подробно, тогда схемы подключения и необходимость в каждой из них будут гораздо яснее.

1.  Стабилизация давления в системе водоснабжения. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под указанным давлением, независимо от того, какое давление при этом создает гидронасос и какого он типа. Это продлевает ресурс дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
2.  Аккумуляция, накопление минимального запаса воды на случай перебоев с энергопоставками. В зависимости от модели гидроаккумулятора, он может накапливать определенное количество воды и работать некоторое время в автономном режиме, без участия насоса. Минимальный объем аварийного гидроаккумулятора — 100-120литров.
3.  Опережение и демпфирование гидроудара. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети, может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к системе водоснабжения и отопления. Гидроаккумулятор исключает скачки давления и возникновение гидроудара.

Схема подключения гидроаккумулятора к насосам



В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.

1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. При этом обязательной будет установка обратного клапана, чтобы вода под созданным в устройстве давлением, не выталкивалась обратно в скважину. Объем гидроаккумулятора вычисляется, исходя из уровня потребления воды. Среднее количество включений насоса по паспорту — около 10, поэтому опираясь на эти данные выбирают гидроаккумулятор соответствующего объема.
2.  Поверхностный насос с гидроаккумулятором подключаются несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, проходит вначале через накопительную емкость, после чего подается потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой цепи необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором и выставлены пограничные параметры.
3. Кроме этих схем, существуют еще схемы подключения гидроаккумулятора в составе насосной станции, с повысительным насосом, а также схема подключения для устройства системы отопления. Различаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бак, дополнительные электронные клапаны и регуляторы.

Зная эти схемы, хотя бы в общих чертах, можно обеспечить свой дом водой круглый год и на стабильно высоком уровне. Главное, правильно выбрать хороший гидроаккумулятор.

Схема подключения насоса скважины к расширительному баку

Главная » Разное » Схема подключения насоса скважины к расширительному баку

Как подключить гидроаккумулятор к погружному насосу

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар. , заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

mr-build.ru

Расширительный бак для водоснабжения схема подключения. Подбор и установка мембранных баков для систем отопления и гвс

Для обеспечения нормального бесперебойного функционирования систем централизованного водоснабжения применяются такие сооружения как водонапорные башни или накопители другого типа.

Несмотря на то, что в автономных системах объемы и требуемый расход воды значительно меньший, без установки такого типа тоже не обойтись. Роль своеобразной водонапорной башни играет расширительный бак для водоснабжения, который благодаря своим небольшим размерам может быть установлен в любом отапливаемом помещении.

Установка данного конструктивного элемента системы водоснабжения позволяет решить несколько технических задач:

• Создание определенного резерва воды, находящейся под давлением, обеспечивающим подачу в любую точку водозабора. Средний объем расширительного бака (25-30 литров) способен обеспечить расход на одну точку в течение 2-3 минут.
• Защита элементов сети от возможных гидравлических ударов, которые могут быть спровоцированы попаданием в систему воздуха или значительными перепадами питающей электросети, способными вызвать нестабильную работу насосного оборудования.
• Уменьшение количество циклов включения-выключения насоса, что позволяет значительно увеличить его рабочий ресурс.

Принцип действия и конструкция расширительного бака

Для монтажа автономных систем водоснабжения в основном применятся закрытые расширительные баки мембранного типа. Конструктивно такой бак представляет собой герметичную емкость, разделенную резиновой мембраной на две части — водяная и воздушная. Воздух в камере находится под определенным давлением, обеспечивающим необходимый подпор воды.

Принцип действия устройства достаточно прост. Вода, подаваемая насосной установкой, заполняет емкость, при этом растягивающаяся мембрана уменьшает объем воздушной камеры, при этом давление в ней существенно увеличивается. После того, как давление в расширительном баке водоснабжения достигнет установленного предела, автоматика останавливает насос.

Создаваемый воздушной камерой подпор позволяет о

aircast-shop.ru

Выбор и установка расширительного бака для воды

Расширительный бак для водоснабжения применяют для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей жидкости. Работа гидробаков протекает автономно на основании полученных данных о состоянии системы и не требует наличия насосов, компрессора или подключения к электросети.

Расширительный бак.

Характеристика закрытых расширительных баков

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Баки для бытового использования поставляются в торговую сеть размером от 8 до 150 л. Модели от 50 л снабжаются опорными стойками, штуцером для подключения дополнительных устройств и манометром для измерения давления.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

• подачи холодной воды;
• горячего водоснабжения;
• отопления;
• водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

1. Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
2. Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
3. EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
4. SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

После этого необходимо воспользоваться таблицей из международного способа расчета UNI 9182, подставить суммарный коэффициент и выбрать резервуар нужного размера.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

• до 3 потребителей – расширительный бак до 24 л;
• до 8 точек – 50 л;
• свыше 10 приборов – 100 л.

Горизонтальная и вертикальная ориентация

Какой ориентации приобрести гидробак, зависит от размера емкости и свободного места в квартире. В стандартном варианте резервуары объемом до 50 л выпускают с возможностью монтажа прибора на стены помещения и с вертикальным расположением корпуса.

Гидроаккумуляторы большей вместимости предусматривают несколько способов установки. Они могут быть как вертикальной, так и горизонтальной ориентации. В зависимости от комплектации приборы могут поставляться в составе насосной станции или в виде отдельного агрегата для автономных систем.

Схемы подключения гидробаков

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Выполнение установки расширительного бака

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Особенности регулировки гидроаккумулятора

Настройка рабочих характеристик гидроаккумулятора происходит следующим образом:

1. Проверяем давление в воздушной камере. Для этого подключаем манометр к резиновому клапану, расположенному в верхней части емкости.
2. Если полученные значения не соответствуют рекомендуемым, то нажатием на ниппель стравливаем воздух и снижаем давление или накачиваем газ для повышения силы напора.
3. Затем открываем защитный кожух реле и при помощи большой гайки регулируем верхний уровень срабатывания, отвечающий за остановку насоса при максимальном давлении.
4. Нижняя граница запуска оборудования настраивается малым креплением.
5. Закрываем корпус реле и проверяем результаты.

Настройка давления бака в системе водоснабжения

Гидроаккумулятор поступает в торговую сеть с базовыми настройками производителя оборудования. Иногда такие параметры не соответствуют условиям эксплуатации.

Настройка давления бака в системе водоснабжения.

Корректировка работы расширительного бака показана в следующих ситуациях:

1. После установки агрегата. Регулировка значений согласно техническим нормам региона.
2. Слабый напор в системе.
3. Бак не наполняется.
4. Замена мембраны на новую.
5. Ремонт магистрали.
6. В воздушной камере превышены рекомендуемые значения, основания – показания манометра.
7. Нарушен температурный режим горячего водоснабжения.

При корректировке давления в газовом отсеке прибора следует учитывать, что для защиты емкости от коррозии воздушная камера на заводе заполняется осушенным азотом. Поэтому при регулировке плотности воздуха в газовой полости или наполнении резервуара после смены мембраны рекомендуется пользоваться техническим азотом.

Предохранительные клапаны устройства должны быть отрегулированы так, чтобы рабочее давление в защищенном сегменте не превышало нормативное более чем на 10 %, а при установленном значении до 0,5 МПа ≤ 0,05 МПа.

Регулировка гидробака в обвязке водонагревателя

Расширительные баки для систем горячего водоснабжения компенсируют изменения объема жидкости в границах допустимой минимальной и максимальной температуры, а также поддерживают давление в проектном диапазоне.

Мембранная емкость для ГВС устанавливается непосредственно в точке подачи холодной воды в систему. Оптимальной считается установка резервуара после редуктора давления. Концентрация воздуха в камере гидроаккумулятора должна быть на 0,25 бар выше, чем показатели рабочего напора в магистрали, или на 0,2 бар больше, чем установленное давление на выходе редуктора.

При такой настройке излишки воды, периодически появляющиеся в системе из-за повышения температуры, в процессе охлаждения будут постепенно сбрасываться обратно в трубопровод.

Правила обслуживания гидробака

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Монтаж гидробака открытого типа

Расширительные емкости открытого типа – это навесное оборудование, которое монтируют в верхней точке магистрали. Место установки должно иметь хорошую вентиляцию во избежание формирования конденсата на поверхности прибора. Высота размещения емкости должна позволять свободный доступ к внутренней части резервуара для выполнения технического осмотра или ремонта рабочей камеры.

Резервуар оборудуется поплавковым клапаном, который устанавливается на входной магистрали. Он предназначен для поддержания в накопительной камере уровня жидкости, который исключает перелив воды через кромку бака.

Выводы и полезное видео по теме

Использование расширительных баков в системе водоснабжения квартиры позволяет получить контролируемую подачу воды с постоянным давлением, обеспечивающим стабильную безаварийную работу сантехнического оборудования.

vodasovet.ru

Схема подключения гидроаккумулятора к системе водоснабжения — подключаем гидроаккумулятор

Сегодня немыслимо представить себе дом без системы водоснабжения. Но иногда бывают случаи, что вода не всегда может добраться до той или иной водоразборной точки. Тогда на помощь приходит гидроаккумулятор, который регулирует давление в сети. Дальше пойдет речь о том, какая схема подключения гидроаккумулятора к системе водоснабжения является эффективной.

Устройство гидроаккумулятора

Для нормальной работы системы водоснабжения в доме в некоторых случаях на участке сети устанавливается гидроаккумулятор, который представляет собой емкость с металлическим корпусом. Внутри бачка размещается резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном в системе водоснабжения, накапливает определенный объем воды под давлением. При работе сантехнических приборов, посудомоечной или стиральной машин гидроаккумулятор снабжает сеть водой.

Резиновая мембрана фиксируется к корпусу емкости фланцем, в конструкцию которого входит впускной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» присутствует воздух, который сжимается после его закачивания в емкость насосом – велосипедным или автомобильным. При закачивании в бак воды, объем которой ограничивается грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым, оберегая ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.

Если взять во внимание конструкцию гидроаккумулятора типовой разработки, то можно выделить следующие составляющие части:

• корпус, являющийся герметично изготовленным баком, который рассчитан на рабочее давление в пределах 1,5–6 атмосфер. Это значение может быть увеличено до 10 атмосфер при условии нагрузки кратковременного действия;
• «груша», представляющая собой эластичную мембрану. Она крепится к входной части бачка и находится внутри баллона. Поступление воды происходит сквозь пропускной фланец, который оборудован клапаном и фиксируется к горловине емкости гидроаккумулятора.
• ниппель, который устроен с другой стороны корпуса – противоположной расположению пропускного фланца. Ниппель предназначен для закачивания воздуха сквозь него в пространство аккумулятора, которое образуется между наружной поверхностью «груши» и стенками корпуса с внутренней стороны.

Кроме основных элементов, к накопителю для устойчивости приварены ножки, расположенные снизу корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части баллона.

В зависимости от места применения гидроаккумуляторы разделяются на:

• изделия для работы в системе холодного водоснабжения;
• приборы для функционирования в сети горячего водоснабжения;
• расширительные баки для отопительных систем.

Гидроаккумулятор для подачи холодной воды устроен таким образом, что он накапливает и подает жидкость, а также обладает способностью избегать гидроударов в сети и предохранять насосный агрегат от лишних включений. Аналог, который снабжает потребителей горячей водой, обладает теми же характеристиками, что и вышеприведенное изделие. Разница заключается лишь в свойствах мембраны, которая способна выдерживать высокие температуры. Предназначение расширительного бака в системах отопления заключается в компенсационных возможностях в случаях расширения воды.

Дальше пойдет речь исключительно о гидроаккумуляторах, работающих в сетях холодного водоснабжения.

Принцип работы гидроаккумулятора

Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.

• Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».
• В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.
• После достижения в приборе давления заданного значения насос автоматически отключается.
• После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.
• Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.

Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.

Варианты с выбором гидроаккумулятора

Гидроаккумуляторы бывают разных конструкций и объемов – от компактных приборов на 24 л до габаритных изделий на 1000 л. При выборе накопителя нужно учитывать объем воды, который используется потребителями в доме. Если в доме проживает не более двух человек и установлено минимум сантехнических приборов и предметов быта, то достаточно приобрести бак объемом 24 л. Если же исходя из разных факторов расход воды большой, то и гидроаккумулятор необходимо устанавливать большего размера и объема. Нужно рассчитать, сколько одновременно может работать водоразборных точек и, отталкиваясь от вычисленного расхода, подбирать подходящую емкость. Если система водоснабжения уже оборудована, а в доме поменялась ситуация – возросло количество жильцов или прибавилась, например, стиральная машина, то нужно поменять аккумулятор на больший или доставить еще один бак.

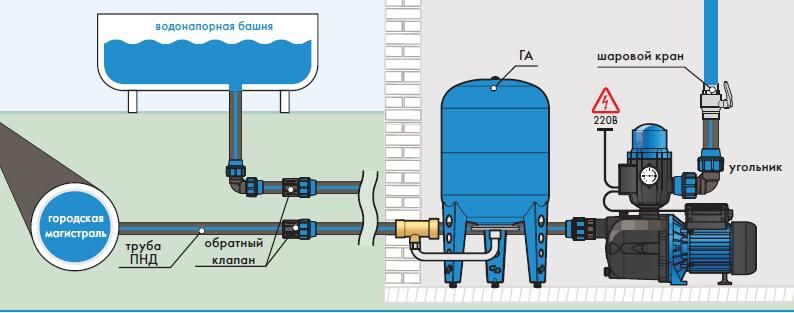

Схема подключения при варианте с поверхностным насосом

Перед подключением гидроаккумулятора для водоснабжения нужно сделать проверку давления воздуха в емкости. Оно должно быть меньше давления насоса при включении, которое выставляется на реле, на значение до 1 бара. Чтобы подсоединить к насосу бак, нужно приобрести штуцер с выходами в количестве 5-ти штук, реле, которое регулирует давление, манометр и герметик в виде пакли или ФУМ ленты.

• Одной из важных деталей при монтаже гидроаккумулятора является штуцер на 5 выходов. Через эту деталь к бачку присоединяется насос, реле и манометр. Еще 1 штуцерный выход предназначается для подключения водопровода, который разветвляется к водозаборным точкам. На начальном этапе штуцер подсоединяется к емкости через жесткий шланг или непосредственно через пропускной фланец с клапаном. Затем к разделительной детали прикручивается регулируемое реле и манометр, а также труба, которая от насоса трассируется дальше.
• Особое внимание необходимо уделить подключению реле, контролирующее давление. У приборчика есть верхняя крышка, которую нужно снять. Под ней будут 4 контакта с надписями «сеть» и «насос». Благодаря их наличию, перепутать подключение проводов тяжело. Согласно меткам подсоединяются провода, подключаемые от насоса и идущие к сети.

Не все производители на реле ставят надписи, рассчитывая на осведомленность монтера. Если человек, занимающийся подключением реле, не знает к какому контакту подсоединить тот или иной провод, лучше обратиться к электрику-профессионалу.

Все соединения на резьбе нужно тщательно герметизировать. Для этой работы подойдут пакля или ФУМ лента. В заключение нужно включить насосный агрегат, после чего визуально и на ощупь необходимо проверить места монтажа на предмет течи.

Схема подключения при варианте с погружным насосом

Уже по названию можно понять, что погружной насос размещается в водной среде скважины или колодца, откуда подается вода прямо к гидроаккумулятору. Система водоснабжения с таким насосом должна быть оборудована обратным клапаном. Эта деталь не позволяет воде после мембраны возвращаться в углубленный водозабор. Как правило, обратный клапан монтируется сразу на насос, при этом другим концом соединяется с напорным трубопроводом. Бывают разновидности насосов, в которых штуцер на крышке имеет внутреннюю резьбу. Тогда при монтаже нужно использовать деталь, на которой нарезаны 2-ве наружные резьбы. Вслед за обратным клапаном идет труба, которая прокладывается к гидроаккумулятору.

При установке насоса нужно учесть, что агрегат должен не доходить до дна скважины или колодца приблизительно на 30 см.

Советуем изучить:

Видео

На предоставленном видео доступно показано как подключается насос к гидроаккумулятору.

www.stroitelstvosovety.ru

---

Смотрите также

• Комплект для скважины на воду
• Кольца для скважины пластиковые
• Расстояние от забора до скважины
• Алмазное бурение истра
• Консервация артезианской скважины
• Телеинспекция скважин на воду
• Скважина в подвале гаража
• Ремонт скважин в люберецком районе
• Бурение стены под вытяжку
• Бурение и нефть
• Изготовление переводников для бурения

Аккумуляторные цепи | Питание и движение

Скачать эту статью в формате . PDF Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

Часто размеры насосов можно уменьшить, если в контуре используется аккумулятор. Объем аккумулятора добавляется к объему обоих насосов, чтобы ускорить перемещение ползуна пресса вниз. Когда плунжер встречает достаточное сопротивление, реле давления переключает электромагнитный клапан. Это направляет жидкость от большого насоса для перезарядки аккумулятора, в то время как маленький насос продолжает подавать жидкость под высоким давлением к плунжеру. Когда управляемый вручную 4-ходовой клапан переключается на обратный ход, давление сбрасывается, электромагнитный клапан обесточивается, и оба насоса и аккумулятор подают жидкость для быстрого возврата.
	Траверса и зажим При таком расположении жидкость из большого аккумулятора соединяется с выходом насоса, быстро расширяя цилиндр. При полном его выдвижении концевой выключатель приводит в действие соленоид (c). Малый аккумулятор поддерживает высокое давление на цилиндр в течение определенного периода времени, в течение которого насос заряжает большой аккумулятор. Любая жидкость, потерянная небольшим аккумулятором, также будет заменена за это время.
	Резервный источник питания В этой схеме запуска дизельного двигателя максимальная мощность требуется в течение короткого периода времени с длительным перерывом между операциями. Энергия для запуска хранится в аккумуляторах. Во время работы главный насос заряжает гидроаккумуляторы до давления, установленного разгрузочным клапаном. На оставшееся время работы насос разгружается. Для запуска открывается ручной клапан, соединяющий комбинированный выход аккумуляторов с приводом гидромотора. Ручной насос подзаряжает аккумуляторы в случае протечки.
	Уменьшение перенапряжения Работа 4-ходового клапана с закрытым центром в этом контуре может привести к образованию ударного давления, в несколько раз превышающего значение максимального давления, установленного на предохранительном клапане. Поскольку предохранительный клапан не может сработать достаточно быстро для слива жидкости, высокое давление может быть опасным для персонала и оборудования. Аккумулятор в этом контуре поглощает скачки давления, возникающие, когда клапан находится в нейтральном положении
	Зажим Удерживающее давление, компенсация утечек и экономия энергии достигаются за счет использования аккумулятора в этой схеме тисков. Пока губки тисков находятся в положении зажима, давление удерживается аккумулятором, а выход насоса разгружается при низком давлении. Аккумулятор компенсирует любую утечку через уплотнения поршня в цилиндре. Когда давление зажима падает ниже настройки разгрузочного клапана, клапан закрывается, и насос перезаряжает аккумулятор.
	Повышенная скорость Использование обратного клапана с пилотным управлением позволяет добавлять жидкость из гидроаккумулятора на выходе насоса в нужное время в рамках цикла. Управление ручным клапаном направляет жидкость для втягивания цилиндра, создавая тяговое усилие. Когда давление увеличивается, обратный клапан открывается, соединяя аккумулятор с цилиндром для быстрого срабатывания. Отпускание ручного клапана позволяет насосу перезарядить аккумулятор до давления, установленного на разгрузочном клапане.
	Предохранительное устройство Эти валки нагружаются гидравлическим давлением. Использование аккумулятора позволяет большую часть времени работать без нагрузки, что позволяет экономить электроэнергию. Аккумулятор также защищает валки от повреждения при попадании крупного постороннего предмета в мельницу, поглощая жидкость, вытесняемую при подъеме валка. Эта жидкость возвращается в контур, когда инородное тело проходит.



Скачать эту статью в формате .PDF Этот тип файла включает в себя графику и схемы высокого разрешения, если это применимо.

Графические символы для диаграмм мощности жидкости

На этой странице представлено Приложение, содержащее графические символы для диаграмм гидравлической системы из учебного курса ВМС США по гидродинамической технике.

Другие связанные главы из учебного курса ВМФ по гидравлике можно увидеть справа.

Соединители для жидкости

Линия, рабочая (основная)
Линия, пилот (для управления)
Линия выхлопа и слива жидкости
Поток, направление (гидравлический)
Линия, гибкая
Быстроразъемное соединение, без проверок (подключено)
Быстроразъемное соединение, без проверок (отсоединено)
Линия с фиксированным ограничением
Линии, пересечения
Линии, соединение

Аккумулятор энергии и жидкости

Резервуар с вентиляцией
Резервуар под давлением
Резервуар с соединительными линиями над уровнем жидкости
Аккумулятор
Аккумулятор, подпружиненный
Аккумулятор, заряженный газом
Аккумулятор взвешенный
Источник энергии, гидравлический (насос, компрессор, аккумулятор и т. д.)

Кондиционеры жидкости

Фильтр-сетка
Охладитель (треугольники внутри обозначают рассеивание тепла)
Охладитель (внешние тройники указывают на то, что охлаждающая среда жидкая)
Охладитель (внешние треугольники указывают на то, что охлаждающая среда является газообразной)
Нагреватель (внутренние треугольники обозначают подачу тепла)
Нагреватель (внешние тройники указывают на то, что теплоноситель жидкий)
Нагреватель (внешние тройники указывают на газообразный теплоноситель)
Эксикатор (химическая сушилка)

Линейные устройства

Цилиндр (гидравлический и пневматический), одностороннего действия
Цилиндр (гидравлический и пневматический), двустороннего действия, односторонний шток
Цилиндр (гидравлический и пневматический), двустороннего действия, двухсторонний шток

Приводы и органы управления

Пружина
Руководство (общий символ без указания конкретного типа, т. РубрикаРазное
