Схема подключения двойного переключателя проходного: Подключение двухклавишного переключателя света

Схему Подключения Двойного Проходного Выключателя

По интерфейсу ПВ можно разделить на: механические; сенсорные; дистанционные. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Виды переключателей проходного типа

5 комментариев

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Меня это не устроило, и в схему подключения переключателя был добавлен таймер.

При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

Схемы подключения проходных выключателей Способ расключения маршевых выключателей определяется конкретными условиями применения.

О применении датчика читайте в отдельной статье. Соединения всех проводов трехжильных кабелей будут сложными и не понятными для первоначального визуального восприятия, поэтому их необходимо выполнять только в распределительной коробке. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. На лестничных маршах.

Схема подключения двухклавишного выключателя

Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость.

Схема электрическая включения лампы из трех мест. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. Каждая электрическая цепь может быть замкнута независимо с любого из устройств. Надеюсь, приведенные примеры вдохновят Вас на верные решения. На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

Примеры практического применения

Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

Скрутку лучше пропаять и замотать изолентой. Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Проводник, присоединенный к ней, далее идет к первой лампе.

При этом важно соблюсти следующие правила: все соединения проводов производятся в распределительных коробках; кабель прокладывается на расстоянии 15см от потолка. Трехклавишные переключатели менее популярны и сложны в подсоединении.

Пишите в комментариях! К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.

Навигация по записям

На нижней части иллюстрации цепь замкнута, и свет включен. Свободный провод лампы подключается к входному контакту второго выключателя проходного. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками.

Это позволит избежать ошибок при монтаже. На практике это выглядит вот так. Схема подключения двухклавишного проходного выключателя на 2 точки: Подключение проводов к двойным проходным выключателям выполняется следующим образом: 3.

Схема управления с двух мест

Общие правила присоединения Еще раз рассмотрим подключение двухклавишного коммутатора по схеме, приведенной выше. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. Определяется место размещения переключателей с учетом удобства пользования. По аналогии добавляя в данную схему промежуточные выключатели можно осуществить управление освещением с пяти, шести и более мест В завершении данной статьи приведем схему управления освещением с 3-х мест на две точки с помощью двух проходных двухклавишных и одного перекрестного двухклавишного выключателя: Была ли Вам полезна данная статья?

устройство + схема подключения + советы по монтажу © Геостарт

Рубрика: Электроприборы и освещение

Двухклавишный проходной выключатель: устройство + схема подключения + советы по монтажу

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

• механические;
• сенсорные;
• дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.

В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.

На лестничных маршах.

На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.

В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного двухклавишного выключателя , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании электрической разводки в доме.

Вариант #1 — двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

Одна от источника электроэнергии к распределительной коробке.

Две от распредкоробки к ПВ.

Одна от коробки к источникам освещения.

После штробления стен необходимо определиться с количеством необходимых кабелей и числом жил в них.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 — трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать распредкоробку между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование . На этом этапе проводятся такие действия:

Вычерчивается общая электрическая схема.

Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.

Вычисляется метраж необходимых электрокабелей и их тип.

Определяется место размещения переключателей с учетом удобства пользования.

Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки . Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: установка подрозетников и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей , распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование

.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

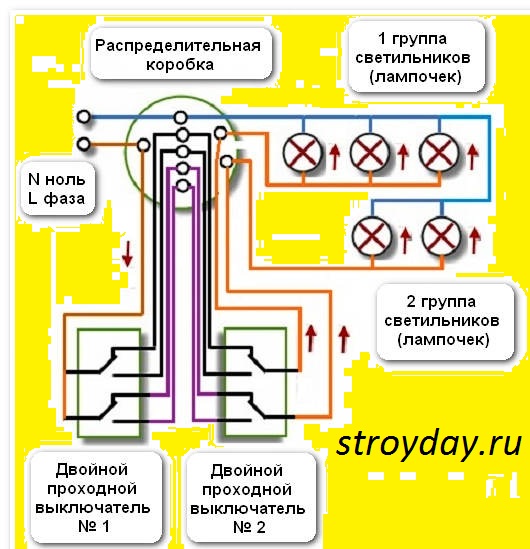

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

автор Козырев Михаил

Схема проходного выключателя | схема подключения с 2-х мест

Проходные выключатели нашли применение в схемах электроснабжения различных помещений. Это могут быть и производственные помещения, и офисы, частные дома, квартиры. Везде, где нужно управлять одним источником света с разных мест, обычно с 2-х, там и применяют проходные выключатели.

Кому нужна только схема подключения проходного выключателя, то сразу и приведем ее:

Изменив состояние любого из выключателей (включив или выключив), мы изменим состояние лампы на противоположное.

Дальше объясним работу этой схемы и рассмотрим другие особенности применения и монтажа в квартире проходных выключателей.

Содержание статьи:

• 1 Схема проходного выключателя
• 2 Как подключить проходной выключатель одноклавишный
  • 2. 1 Схема соединений
• 3 Управление освещением с трех и более мест
• 4 Недостатки

Схема проходного выключателя

На схеме проходной выключатель обозначается как коммутационный двухпозиционный переключатель:

Принцип работы данного переключателя похож на работу тумблера. Он имеет два положения, при этом общий контакт подключен всегда к одному из двух выходов. Нейтральное положение не предусмотрено.

Поэтому в проходном выключателе всегда есть только три контакта с обратной стороны. Это один вход и два выхода. У обычных выключателей два контакта — вход и выход.

Проходной выключатель можно использовать как простой обычный, для этого используют только два контакта из трех. Из обычного выключателя сделать проходной не получится.

Часто проходной выключатель называют переключателем, что правильно, но уже все привыкли к названию выключатель.

Внешне его можно отличить по двум треугольникам, расположенным вертикально вниз и вверх на клавише включения.

Не перепутайте с перекидным (перекрестным) переключателем, там треугольники расположены горизонтально и смотрят в разные стороны.

Внутри проходной выключатель выглядит, как показано на рисунке:

Здесь виден и общий контакт и два рабочих. Как видно вход расположен на одной стороне с одним из выходов, а второй выход находится на противоположной стороне один. Так что когда будете прозванивать контакты, то не всегда вход и выходы на разных сторонах.

Как подключить проходной выключатель одноклавишный

Необходимость применения проходного выключателя возникает в тех помещениях, где возвращаться к входному выключателю не получается. Это, например, длинный коридор в офисе или дома с дверьми в разные комнаты, на входе включил свет и при входе в нужную комнату выключил свет другим выключателем. Или проходишь на второй этаж по лестнице и включил свет на одном этаже, а выключил на втором.

Одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Основной режим работы проходных выключателей — это управление одним источником света с 2-х мест. Для монтажа такой системы понадобится трехжильный кабель и два проходных одноклавишных выключателя.

Фаза проходит через оба выключателя и попадает на лампочку. Поэтому всегда на одном из проводов между переключателями есть фаза, помните об этом во время ремонта.

Схема соединений

Для правильного монтажа обязательно прозвоните контакты переключателя и найдите общий контакт и выходы. Как сказано выше, они могут быть на разных сторонах.

Схема переключателя может находиться на корпусе с обратной стороны, обозначаться контакты на корпусе могут по-разному: цифрами, буквами, стрелочками. Поэтому лучше прозвонить контакты измерительным прибором, чтобы не ошибиться.

Пример. Устанавливаете тестер в положение прозвонки (звуковой сигнал при замыкании щупов) или в измерение сопротивления с минимальным диапазоном.

Находите общий контакт, для этого на любой контакт ставим один щуп, а второй щуп по очереди ставим на два других контакта. И при этом клавишей включения меняем состояние переключателя на противоположное и видим на экране тестера значение сопротивления около нуля. Если так и есть, то нашли общий контакт, если нет, то повторяем измерения с другим контактом.

На общий контакт подключаем 3-х жильный кабель и именно тот провод, по которому идет фаза. Другие два провода из кабеля подключаем к двум другим контактам.

Другой трехжильный кабель из распределительной коробки подключаем на второй проходной выключатель по схеме. Здесь общий контакт выключателя будет подключен к проводу, который идет на лампу.

В распределительной коробке соединяем провода согласно схеме подключения проходных выключателей.

Обязательно. При любых работах с электропроводкой и электрооборудованием обязательно обесточьте этот участок помещения, путем выключения автомата возле счетчика, отвечающего за этот участок проводки.

Управление освещением с трех и более мест

Если нужно собрать схему для управления освещением с 3-х мест или более, в качестве третьего выключателя должны подключаться перекрестные (промежуточные) выключатели.

Схема подключения промежуточного выключателя для управления с 3-х мест

Когда мест управления светильником больше трех, то в цепь подключают еще один перекрестный выключатель для 4-х мест, для пяти мест берут еще один перекрестный переключатель и т.д. Эти все перекрестные выключатели подключаются между двумя проходными.

Одноклавишные перекрестные выключатели имеют 4 клеммы для подключения проводов.

На клавишах промежуточных выключателей, так же как и у проходных могут быть нанесены по два треугольника, но тут они располагаются относительно друг друга не вертикально, а горизонтально.

Недостатки

1. Никогда не знаешь в каком положении клавиши переключателя фаза проходит, а в каком нет. И при замене лампочки в светильнике не знаете есть фаза на патроне или нет, нужно отключать автомат питания.
2. При увеличении количества лампочек или переключателей увеличивается и расход кабеля, к проектированию схемы нужно подходить разумно.

Подключение проходного выключателя как обычного. как сделать проходной выключатель из обычного

Содержание

• Процесс переделки — доступно каждому!
• Как работает устройство и чем отличается от обычного?
• Как выглядит и работатет проходной выключатель
• 5 комментариев
• Способ №2. Одноклавишный переключатель
• Как устроен проходной и перекрестный переключатели
• Где применяется подобная система управления освещением?

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку. Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный. Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!

Как работает устройство и чем отличается от обычного?

Проходной выключатель является устройством, по внешнему виду практически не отличающимся от обычного. Однако, предназначение его несколько шире. Помимо классического включения и выключения аппарат осуществляет переключение цепей между собой за счет трех неподвижных контактов.

Данный тип выключателей обычно используется «в паре». Устройства включаются последовательно и разделяют (расщепляют) фазные провода. В момент перекидывания контактов внутри проходного аппарата происходит размыкание одного участка электрической цепи и замыкание другого.

При этом схема подключения в сеть этого устройства изменяется таким образом, что любой другой выключатель в цепи готов осуществлять управление источниками света. Так же есть возможность подключения проходного выключателя с осуществлением работы как обычного, но тогда теряется смысл всех элементов его конструкции.

Внимание
В отличии от простого выключателя проходной более удобен в некоторых случаях, за счет дополнительной функции переключения. Он может использоваться как в паре, так и одиночно, выполняя роль обычного.. Парное включение существенно расширяет функциональность устройств, но требует больших затрат

Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей

Парное включение существенно расширяет функциональность устройств, но требует больших затрат. Так как происходит разделение фазного провода на два, то возрастает количество соединений, а, следовательно, и используемых кабелей.

Так же стоимость такой сети увеличивается и за счет необходимости приобретения второго выключателя. Дешевле обойдется простой аппарат, но он будет сильно уступать проходному по функционалу.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

5 комментариев

В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях. Более того, решения на основе проходных выключателей реально приводят к экономии электроэнергии.

Нам нужен шнур питания и кабель, который направляется для переключения S2. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Оставшиеся два свободных контакта подключаются ко второму проходному выключателю.

Пошаговая инструкция монтажа Где используется система трех выключателей? Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см.

Рекомендуем: Методика проведения измерений сопротивления изоляции

Что нужно для реализации задачи

Установка такого переключателя выполняется труднее, чем монтаж простого. Фиксируем провода. И устанавливается он как раз таки в промежутке между двумя проходными. Повторное нажатие приводит к выключению светильника.

Свет будет загораться, когда один из промежуточных приборов замкнет цепь. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник. Первый и последний переключатели смотрят друг на друга слева-направо выходам. До начала работ составляется схема.

Правильная схема проходных выключателей

Наиболее рациональна установка проходных переключателей другое название — перекрестные выключатели в разных сторонах комнаты. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1. Для удобства считайте количество подведенных линий до и после переключателей — столько и должно быть проводов всего.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. Подключаем нуль приходящий к нулю уходящему на лампу. Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Каких-либо из ряда вон выходящих правил при подключении подобного устройства в цепь нет, не путайте выводы местами.
Схема подключения проходного выключателя

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру

Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.

На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех коммутаторах, в некоторых вариациях придется доработать контакты – припаять дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.

Рис. 5: установите перемычку

• Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
• Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Как устроен проходной и перекрестный переключатели

Основным назначением проходного выключателя является управление одной лампой/люстрой из двух различных мест. В отличие от обычного выключателя, в переходном имеется три точки подключения — контакта. Один из них является «общим» или центральным, который в зависимости от положения выключателя замыкается с одним из двух независимых контактов.

Перекрестный выключатель используется в том случае, когда требуется управление освещением из 3 и более мест. При изменении положения клавиши свет или включается, или выключается. Существует несколько различных схем подключения перекрестного выключения — с использованием распределительной коробки, так и без нее.

Схемы А1 и А2 показывают главную особенность при подключении перекрестного переключателя — неважно, как подключать провода, главное, соблюдать их парность. В схеме В1 при подключении распределительная коробка используется, а в схеме В2 в качестве распределительной коробки используется старый подрозетник

Во всех схемах оранжевым цветом выделены «фазные» провода, а синим — «нулевые».

Где применяется подобная система управления освещением?

Благодаря особенности соединения выключателей между собой двумя проводами, а не одним, можно управлять одним осветительным прибором или целой группой сразу из разных мест от нескольких устройств. Из-за этой особенности проходные аппараты используются в длинных коридорах, переходах, лестничных пролетах торговых и промышленных центров, либо учебных зданий.

Данный тип выключателей удобен тем, что отсутствует потребность возвращаться назад, чтобы выключить освещение. Особенно актуально в быту использование проходных устройств в спальнях. Тогда не требуется подъем с кровати для выключения люстры, а переключатель расположен в легкодоступном месте.

Tags: автомат, бить, бра, вид, выключатель, дом, е, кабель, как, конструкция, кт, лс, монтаж, мультиметр, напряжение, освещение, перекидной, перекрестный, потенциал, провод, р, работа, размер, ряд, свет, светильник, светодиод, сеть, система, сопротивление, схема, тен, тип, ток, ук, установка, фаза, щит

схемы, советы, инструкция. Подключение двухклавишного выключателя с подсветкой

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Чтобы правильно подключить выключатель к лампочке. необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности.
При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы. Узнать все советы по выбору гофры и последовательности работ можно здесь.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

• 2 отвертки — плоскую и крестовую;
• монтажный или канцелярский нож либо другое устройство для снятия изоляции;
• пассатижи либо бокорезы;
• уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях.

Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству.

Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода . а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.

Если же вы обнаружили, что из потолка выходит 4 провода . значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».
Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Начиная выбором места сборки, размера, и заканчивая соединением всех составных частей по схеме — в этом и заключается секрет, как сделать трансформатор Тесла своими руками. Особое внимание при этом следует уделить мерам предосторожности.
Существует ли возможность подключить трехфазный двигатель в сеть 220 вольт? Эта статья даст возможность разобраться, как работают высокомощные устройства в однофазных сетях.

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Как подключить выключатель с двумя клавишами? Подробная схема подключения

Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. Схема подключения двухклавишного выключателя не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

• Схема подключения двухклавишного выключателя
• Особенности монтажа на стены

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

• По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

• ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

• ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Устройство и принцип работы двухклавишного выключателя

Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

• 2 положения первой клавиши, включена или выключена;
• 2 положения второй клавиши, включена или выключена;
• 2 положения обоих клавиш включены или выключены.

Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

• от распределительного щита;
• от двухклавишного переключателя;
• от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

• от распределительного щита;
• от выключателя;
• два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Особенности монтажа на стены

В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

• Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
• По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

Как правильно подключить выключатель света

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т. д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

• индикатор напряжения;
• плоскогубцы;
• отвертка;
• уровень;
• защитные перчатки и очки.

• перед началом работ отключите электропитание в вашей квартире;
• прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
• если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Подключение проводов к выключателю света

Вы, вероятно, заметили, что провода окрашены по-разному: коричневый провод – это фаза, желто-зеленый – заземление. (Стандарты цветовой маркировки изоляции проводников отличается от страны к стране.) Каждый из этих проводов должен быть подсоединен к определенному разъему.

Как правильно подключить выключатель? Существуют небольшие различия в подключении одно- и двухклавишного выключателей. Главное запомнить: размыкаться должна фаза, провод фазы крепится к разъему с маркировкой L (как правило, в нижней части выключателя).

После того как вы поместите конец каждого провода в свой разъем, закрепите их винтами, используя для этой цели отвертку. Убедитесь, что провода надежно закреплены, иначе выключатель не будет работать должным образом.

Подключение проводов к выключателю.

Еще раз убедитесь в правильности подключения проводов и надежности их крепления. На приведенном ниже рисунке вы можете видеть, как подключить двухклавишный выключатель света.

Как подключить выключатель с двумя клавишами.

После завершения подключения проводов вы должны согнуть их, чтобы «спрятать» в коробке. Убедитесь, что там осталось достаточно места для размещения выключателя. Если нет никаких проблем, вы можете закрепить выключатель в коробке с помощью винтов. Не торопитесь туго затягивать винты, сначала следует проверить, насколько хорошо выключатель выровнен.

Размещение выключателя в коробке.

Для выравнивания выключателя используйте уровень, лазерный или спиртовый. На приведенном ниже рисунке вы можете видеть технику проведения этой операции.
Если вы заметили отклонение по горизонтали, ослабьте винты и откорректируйте положение выключателя.

Не забудьте в финале надежно зафиксировать выключатель винтами. Только не переусердствуйте, иначе вы рискуете сорвать резьбу винтов или повредить выключатель.

Следующий шаг – крепление на место рамки и кнопок выключателя. Для этого вам не понадобятся инструменты, достаточно пальцев рук. Небольшое нажатие, и снятые в самом начале элементы вновь оказываются на своих местах.

Эта операция, пожалуй, самая легкая. Кроме того, она предвещает скорое завершение работы.

Установка кнопок выключателя.

При замене проводки в доме или проведении новых кабелей лучше сразу учесть все требования и пожелания. Учет особенностей проводки поможет с комфортом эксплуатировать сеть.

В некоторых помещениях имеет смысл схема подключения двухклавишного выключателя на две лампочки. Особенно актуально это, если есть разные группы приборов освещения.

Сфера применения двойного выключателя

Выключатель с двумя клавишами представляет собой устройство, которым можно управлять двумя светильниками или другими осветительными приборами.

Двухклавишный выключатель может регулировать работу одного прибора с несколькими лампами освещения. Если у люстры множество лампочек, в ряде ситуаций не требуется включения всех — выключатель с двумя клавишами поможет подключать необходимое количество ламп. Когда пользователь нажмет обе клавиши, на многоламповой люстре загорятся все лампочки.

Устройство выключателя

Конструкция устройства делится на две части:

1. Пластиковая рамка с клавишами (защитная деталь).
2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

• с самозажимными контактами — провода закрепляются пружинками;
• с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Схема подключения

До начала любых работ необходимо удостовериться, что напряжение в сети отсутствует. Отключить электрический ток следует в распределительной коробке. Далее при помощи отвертки-индикатора нужно убедиться, что квартира обесточена.

Схемы двойных выключателей на две лампочки предполагают правильное соединение контактов:

1. Заземление. Выводится к источнику освещения.
2. Ноль. Выводится на источник света.
3. Фаза. Находится под напряжением, обеспечивает лампочки питанием.

После уточнения расположения фазы (обычно провод имеет серый, коричневый или черный цвет) необходимо попарно (не одновременно) соединять провода. Фазу соответствующей точки освещения подключают к входу выключателя, остальные провода (заземление, ноль) — к клеммам-выходам. В коробке распределения провода становятся коммутируемыми фазами электрических приборов.

Необходимые инструменты и материалы

Чтобы сделать необходимое отверстие и установить выключатель, монтаж предполагает применение ряда инструментов:

• дрель с соответствующими сверлами (6 мм для дерева, бетона, кирпича) или перфоратор с коронками для сверления;
• строительная смесь, гипс, алебастр — для фиксирования выключателя, заделки отверстий;
• простая и крестообразная отвертки — ими будут выкручиваться детали выключателя и затягиваться клеммы;
• индикаторная отвертка — поможет определить фазу, ноль, зафиксировать наличие/отсутствие напряжения в сети;
• острый нож — нужен для чистки изоляции, отрезания проводов, подготовки отверстий в выключателе под провода;
• плоскогубцы (нужны не всегда) — требуются для обжатия кабелей;
• дюбели необходимого размера (в зависимости от типа выключателя, материала стены).

Все инструменты электрика должны иметь защитную изоляцию, предотвращающую удар тока через металлические детали. Выключатель лучше приобретать с керамическим сердечником — такое изделие считается самым качественным, долго служит, обладает отличными изоляционными свойствами.

Если нет разводки, придется вначале монтировать распределительную коробку, без которой реализация такой схемы невозможна. Провода лучше приобретать качественные, с готовой пометкой фазы, ноля, заземления — монтаж на порядок упрощается.

Соединять провода, изготовленные из разных материалов, строго воспрещается: они будут окисляться, разрушаться со временем.

Подбор сечения провода производится с учетом мощности осветительных приборов. Чаще всего применяется кабель на 1,5 мм.

Порядок подключения двухклавишного выключателя

Прокладку проводки делают открытым или закрытым способом — в зависимости от желания и возможностей. В современных квартирах чаще всего проводят кабели закрытым способом. Если выбран открытый способ, дополнительно придется купить кабель-каналы, гофротрубу.

Инструкция по подключению двойного выключателя на две лампочки (для наиболее сложного варианта — скрытой проводки):

1. Просверлить отверстие в стене, используя перфоратор и особую коронку. В это отверстие будет установлен новый подрозетник.
2. Убрать разрушенные части стены и штукатурки, чтобы мусор не мешал дальнейшей работе.
3. Поставить на место подрозетник — нужно для «примерки» стакана, проверки соответствия отверстия нужным параметрам.
4. Убрать подрозетник. Приступить к штроблению отверстий под провода, которые будут спускаться до плинтуса и идти до распределительной коробки (если коробка расположена рядом, штробу делают непосредственно до нее).
5. Прорезать дырки в корпусе двухклавишного выключателя под электрические провода.
6. Развести водой штукатурку или другой вид приобретенной фиксирующей смеси. Немного намочить поверхность высверленного отверстия.
7. Нанести смесь на стенки и дно отверстия стены, зафиксировать стакан. Лишние остатки смеси удалить, зачистить поверхность.
8. Придать подрозетнику нужное (ровное) положение, окончательно закрепить.
9. Еще раз убедиться, что сеть выключена. Промаркировать провода (фаза и ноль).
10. Вывести фазу в рабочую часть выключателя, подсоединить соответствующую клемму приходящего контакта.
11. Подсоединить другой фазный провод к кабелю второго устройства освещения. Зафиксировать клеммами остальные провода.
12. Закрепить рабочую часть выключателя в корпусе рамкой, винтами (в зависимости от модели).
13. Установить внешнюю часть — клавиши и пластиковую рамку. Подать напряжение в сеть, проверить работу точек освещения.

Проверка УЗО

Устройство защитного отключения необходимо для выключения тока в момент утечки. Его нужно периодически проверять (раз в 1 – 2 месяца). Есть два способа:

1. Надавить клавишу «Тест» — рабочее устройство сразу сработает.
2. Взять лампу, соединить с фазой и нолем — устройство отреагирует отключением.

При отсутствии реакции УЗО прибор может быть сломан. Такое устройство нужно сразу заменить, вызвав специалиста.

Проблемы и пути решения

Самая распространенная ошибка — нарушение порядка расположения проводов. Если перепутать фазу и ноль, возникнет короткое замыкание. Чтобы этого не случилось, надо промаркировать провода.

Некоторые начинающие электрики приобретают слишком дешевые выключатели. Обычно приборы быстро выходят из строя, не слишком безопасны в эксплуатации.

Составлять сложные схемы подключения без наличия соответствующего образования не стоит — такое дело нужно доверить профессионалу.

В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

Схема подключения

Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.

После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

Производство электромонтажных работ

Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.

Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

Сборка освещения в доме

Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.

Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

Завершающая фаза электромонтажных работ

После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.

Выключатель в подрозетнике

Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

Выключатель двойной, или двухклавишный, используется для управления несколькими источниками света из одной точки. Это позволяет увеличивать или уменьшать степень освещённости помещения, создавая больший комфорт для его обитателей. Подключение выключателя света с двумя клавишами возможно произвести самостоятельно, не прибегая к помощи специалистов. Установка этого устройства обеспечивает несколько режимов освещения, удобство его использования в быту трудно переоценить.

Конструкция такого выключателя позволяет разделить одну входную фазу на две фазы на выходе, что позволяет подавать напряжение раздельно на два источника потребления. Устройство состоит из:

1. Двух клавиш включения.
2. Декоративной накладки.
3. Механической части, снабжённой контактными зажимами для крепления проводов питания.

В конструкцию отдельных моделей прибора может входить декоративная подсветка клавиш, основанная на светодиодах. Это помогает найти выключатель в темноте, а также позволяет понять, что электросеть исправна и находится под напряжением.

Принцип работы прост: в механической части выключателя происходит разделение одной входящей фазы на две параллельные электрические цепи с раздельным включением/выключением, клавишами устройства.

Это позволяет раздельно подавать напряжение на два источника освещения или на две группы световых приборов.

Провода в устройстве фиксируются при помощи винтовых или зажимных клеммников. Входящий контактный зажим располагается отдельно и имеет обозначение L. С противоположной стороны находятся два контактных зажима с обозначением L 1 и L 2, служащих для подключения двух контуров световых приборов.

Важное примечание

При выборе двухклавишного выключателя для управления световыми группами необходимо обратить внимание на количество контактов в механической части устройства, чтобы не перепутать его с проходным выключателем, предназначенным для решения совсем других задач. Проходной выключатель выглядит так:

Он предназначен для управления световыми группами из различных точек помещения. Например, чтобы включить свет при входе в комнату, а выключить возле дивана или кресла. Отличается он наличием дополнительного крепления для группы контактов.

Способы применения

Использование двухклавишного выключателя позволяет добиться вариативности степени освещённости помещения:

Последовательность включения и мощность светильников или световых групп зависит от дизайна помещения и пожеланий его обитателей.

Далеко не всегда необходимо максимально возможное количество точек освещения. Их можно легко отключить для экономии электроэнергии. Такие выключатели полезны с точки зрения безопасности. Контроль интенсивности освещения позволяет без необходимости не нагружать электрическую сеть, уменьшая число точек потребления электричества.

Схемы подключения

Существует несколько вариантов схем подключения выключателя с двумя клавишами. Какую из них использовать, зависит от особенностей конкретно взятого помещения и дизайна освещения.

Прежде всего необходимо разработать и начертить схему желаемого подключения, чтобы гарантированно правильно уложить или подключить необходимую проводку. Схема подключения также зависит от наличия заземления сети. В большинстве старых квартир и частных домовладений заземляющий провод отсутствует, что незначительно, но влияет на схему подключения выключателя. Кроме того, необходимо учитывать расположение точек освещения, количество ламп в одной люстре, а также расположение точек света в разных приборах (например, два бра находятся на значительном удалении друг от друга). Рассмотрим самые распространённые схемы.

Для двух лампочек

Схема подключения двойного выключателя на две лампочки может быть реализована:

• С использованием заземляющего провода.
• Без использования заземляющего провода для двух источников света, расположенных в одном приборе. Например, в люстре.

Для многоламповых люстр

Эта схема позволяет реализовать вариативность степени освещённости помещения путём использования выключателя с двумя клавишами и пятиламповой люстры .

• Клавиша включения фазы L 1 подаёт напряжение на две световые точки.
• При отдельном включении клавиши фазы L 2 подаётся напряжение на три световые точки.
• При одновременном включении клавиш прерывания фаз L 1 и L 2 подаётся напряжение на пять источников света, обеспечивая максимальную мощность освещения.

Количество ламп, подключённых к каждой фазе, может быть увеличено или уменьшено в зависимости от конструкции люстры.

​На схеме показано подключение трехламповой люстры с использованием заземляющего провода, что актуально для современной проводки.

Подключение двух групп ламп

Эта схема позволяет подключить две независимые группы источников света, расположенные на значительном расстоянии друг от друга. Например, два бра в различных сторонах комнаты или две группы точечных светильников на потолке. Все описанные схемы подключения просты, но требуют внимательности при соединении проводников.

Установка двухклавишного выключателя

Если при установке выключателей, после самостоятельной прокладки проводки, действовать в соответствии с ранее разработанной схемой, то запутаться в подключении практически невозможно. Гораздо сложнее разобраться, как подключить выключатель с двумя клавишами к уже проложенным проводам, скрытым штукатуркой, но если есть начальные познания в электрике, сделать это возможно. Однако в любых электротехнических работах крайне важна безопасность.

Меры безопасности

Напряжение 220 вольт всегда опасно. При любых электромонтажных манипуляциях проводка должна быть обесточена путём отключения автомата в электрическом щите, расположенном при входе в квартиру или другое электрифицированное помещение. Следует соблюдать следующие простые правила:

• Не работать влажными руками с подключёнными к сети приборами.
• Не использовать металлические крепления для монтажа проводки.
• Если провод визуально имеет дефекты, его необходимо заменить, не прибегая к ремонту.
• Инструмент для работы с электричеством должен иметь изоляцию ручек.

Необходимый инструмент

Для замены ранее установленного выключателя или монтажа нового в условиях внешней проводки, а также для установки устройства на новом месте в помещении со скрытой проводкой понадобится несколько разных наборов инструментов. А именно:

Виды электрической проводки

Прокладка электрического кабеля является темой для отдельной статьи.

Внешняя проводка размещается в специальном гофрированном шланге из негорючего материала и крепится зажимами, хомутами или клипсами поверх стен и потолков.

Скрытую проводку помещают в штробы (прорезы), сделанные в бетоне или кирпиче при помощи специального инструмента — штробореза или при помощи болгарки и перфоратора, с последующим цементированием или штукатуркой каналов с электрическим кабелем.

Стандарты идентификации проводов

При правильной укладке проводки идентифицировать провода можно по цвету. При самостоятельном монтаже соблюдение цветовой маркировки поможет не запутаться при соединении рабочих электрических цепей. Это позволит сократить время при установке тех или иных приборов и устройств. Основные маркировки выглядят так:

• Синий цвет означает всегда ноль.
• Жёлтый с зелёной полосой провод — защита, заземление (применяется в современных электросетях).
• Коричневый или красный проводник обозначает фазу.

А также существуют буквенные маркеры:

• A, B, C — обозначения фазы.
• N — всегда ноль.
• PE — защита, заземление.

Эти обозначения не всегда видны и понятны обывателю, стандарты которых со временем неоднократно изменялись, поэтому при установке устройств в уже смонтированной проводке доверять возможной верности маркировки не стоит. Необходимо самостоятельно проверить и отметить все используемые проводники цветными термоусадочными трубками или цветной изолентой.

Самостоятельная идентификация

Для этого понадобятся индикаторная (фазная) отвёртка и мультиметр. Если в помещении проложена однофазная сеть без провода заземления, то найти фазу поможет отвёртка-индикатор.

В распределительной коробке освещения при отключённой сети зачищают провода и разводят их в стороны, чтобы избежать соприкосновения. Включив электропитание, касаются проводов остриём отвёртки-индикатора. При касании провода с наличием фазы индикатор загорится. На нулевой провод индикатор не среагирует.

Для определения провода заземления потребуется мультиметр. Прибор выставляют на предел измерения переменного тока свыше 220 вольт. При поданном напряжении одним щупом касаются фазы, другим последовательно — двух других проводов. При касании нулевого контакта мультиметр покажет 220 вольт, при касании заземления показания будут ниже.

После этого необходимо обязательно обесточить сеть и промаркировать контактную группу подачи напряжения.

Подключение пошагово

Для подключения двухклавишного выключателя понадобится трёхжильный провод, проложенный от распределительной коробки освещения до места установки выключателя. Если таковой проложен, то задача значительно упрощается. В распределительную коробку также должны быть заведены провода двух групп источников света L 1, L 2 и промаркированные проводники подачи напряжения от электрощита L.

На месте установки выключателя коронкой соответствующего размера высверливается отверстие и обязательно устанавливается подрозетник. Если есть уже просверленное отверстие с подрозетником, то перед установкой нового устройства подрозетник желательно заменить. Если в помещении проложена внешняя проводка, то выключатель устанавливается в специализированный контейнер, который закрепляется на стене при помощи шурупов.

В механической части выключателя определяют общую, входную клемму — крепление и подключают к ней провод L (подача напряжения от электрического щита), предварительно промаркировав его в распределительной коробке соответствующим образом. Два других фазных провода подключают к раздельным клеммам, обозначив их L 1 и L 2.

После подключения проводников механическую часть выключателя закрепляют в подрозетнике или контейнере так, чтобы в выключенном положении клавиши были утоплены вниз (это соответствует принятому стандарту), избегая перекосов и смещений.

Собирают декоративную часть устройства, устанавливают рамку и клавиши .

В распределительной коробке соединяют проводники в соответствии с маркировкой при помощи Wago соединений или контактных планок.

• Фазу L, идущую от электрощита, коммутируют с проводом L, идущим на вход выключателя.
• Параллельные фазы L 1 и L 2, идущие от выхода выключателя, соединяют с фазными входами на световые группы L 1 и L 2.
• Нулевые выходы коммутируются в одно соединение.
• Провода защиты, заземления также соединяют в одно целое, если таковые имеются.

Скручивать провода категорически не рекомендуется. Такой метод коммутации проводников не является надёжным. В электропроводке самые слабые места – это соединения. Ненадёжность соединений может привести к потере контакта или перегреву и возгоранию.

Нужно помнить, что на выключатель всегда проводится фазный провод. Иначе собранная электрическая цепь не будет соответствовать стандартам безопасности.

Установка двухклавишного выключателя — несложная задача, с которой легко справиться человеку, имеющему поверхностное понятие об электричестве. Но, приступая к работе, необходимо уделить особое внимание технике безопасности и всегда помнить, что напряжение в 220 вольт опасно.

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео
Как подключить проходной выключатель

Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.

Назначение проходного выключателя

Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.

По своему исполнению они бывают:

Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.

Устройство проходного двухклавишного выключателя

Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.

В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.

Монтаж проходного выключателя

Схема управления проходными выключателями

Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.

Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.

Устройство, контролирующее две группы светильников

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).

К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.

В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Проходные выключатели схема подключения из 2-3 мест

В этой статье мы расскажем о проходном выключателе, как он работает, как правильно подключать, и чем его внутреннее устройство отличается от обычного выключателя.

Проходные выключатели что это такое? Проходной выключатель – это такое устройство, которое позволяет управлять одним источником света с нескольких разных точек. Места установки проходных выключателей планируются заранее при проектирование электрики и имеют некоторые особенности электромонтажа.

Это удобно в длинном коридоре. Например, мы подходим к выключателю, включаем свет, проходим по освещенному длинному коридору, и в конце коридора выключаем свет. И любой человек, который прошёл после нас, может подойти с любого края коридора и включить или выключить свет независимо от положения выключателя недругом конце коридора.

Конечно, у многих не укладывается в голове как это работает и как это устроено. А весь секрет в том, что проходной выключатель, несмотря на то, что он внешне похож на обычный, внутри устроен по-другому. Обычный выключатель – это просто прерыватель электричества, или его еще называют ключ, он может держать электрическую цепь всего лишь в двух состояниях. Либо она замкнута, либо разомкнута. В реальной жизни, лампочка либо включена, либо выключена.

Чем проходной выключатель отличается от обычного?

Главное отличие состоит в том, что в обычном выключателе есть два отверстия для проводов: один вход и один выход. У проходного выключателя таких отверстия три: один вход, и два выхода. А вот внутри он устроен таким образом, что с этого входа он может давать электричество либо на один выход, либо на другой.

Как подключать проходной выключатель?

1. Все, что в распаянной коробке нужно разделить на тройки;
2. Находим первую вводную тройку: белая жилка – фаза, жёлто-зелёная – земля, синяя – 0;
3. Выход на лампочку 6: синяя – 0, жёлто-зелёная – земля, белая – фаза;
4. Находим провод от первого выключателя 1 (сзади) и два спереди, далее три провода от 2 (1 сзади и два спереди).
5. В первую очередь подключаем то, что идет со входа напрямую – это ноль и земля. Вначале соединяем ноль, затем землю.
6. Фазовый провод от лампочки приводим в конец первого выключателя.
7. После чего цепляем два провода от одного выключателя к другому.

Для того, чтобы подключить правильно два проходных выключателя в распаянной коробке должны быть:

1. Три вводных провода
2. Три провода от лампочки
3. Три провода от каждого из выключателя
4. 1 провод сзади
5. 2 провода спереди

Как соеденить?

Землю и ноль подсоединяем напрямую. В одной фазовой пробке включаем сзади одного выключателя. В одном фазовом проводе от лампочки подключаем сзади второго. Нам остается соединить два и два провода от проходных выключателей.

Для того, чтобы подключить проходные выключатели необходимо, всего лишь 6 соединений. Нередки случаи, когда управление освещением в помещении осуществляется с двух мест. Разница связана только с тем, что используются разные группы светильников или лампочек. К примеру, если управление освещением должно контролироваться как в самой комнате, так и в прихожей, то люстра включает в себя 5 лампочек. За счет этого, возникает необходимость в управлении разными группами лампочек в люстре.

Для этого понадобится придерживаться определенной схемы подключения.

1. Подготавливает два проходных выключателя. Следит за тем, чтобы они были не одинарного типа, а двойные. Ещё одним их названием могут быть двухклавишные проходные выключатели.
2. Двойные проходные выключатели включают в себя 6 контактов (2 входа и 4 выхода). В своей основе, речь идет о двух одинарных выключателях, которые помещены в один корпус.

Если понадобится управлять освещением из трех мест, то оптимальным вариантом будет придерживаться определенной схемы подключения. По сравнению с предыдущими схемами, разница минимальная в технологических аспектах. Основным отличием считается тот факт, что схема включает в себя проходной выключатель двойного спаренного типа или другими словами перекрестный выключатель.

Он имеет несколько особенностей, по сравнению с одинарными и двойными. В частности, в его основе 4 контакта, из которых 2 входа и 2 выхода. После включения двойного спаренного выключателя, происходит автоматического переключение 2 независимых контактов.

Количество мест управления освещением может быть и больше двух или трех. В некоторых квартирах, этот показатель может вырасти до шести или даже больше. При этом, схема подключения осуществляется по аналогичному принципу. С учетом этого, первый и последний проходной выключатель пользуется одинарным типом с 3 контактами, а между ними размещаются двойные спаренные с 4 контактами.
При подключении такого количества контактов следует следить за правильным включением клеммы и соответствием типа выключателя и схемы управления освещением. Это является своего рода гарантией безопасности помещения.

Схема двухклавишного выключателя

Человек старается сделать все в своей жизни максимально комфортным, это касается и электропроводки в доме. При ремонте подбираем красивые светильники, выключатели под общий интерьер, блоки розеток, устанавливаем розетки с защитными шторками и выключатели с подсветкой, чтобы их было удобно найти в темном помещении. Но пока не многим приходилось сталкиваться с таким понятием, как двухклавишный выключатель. Это устройство действительно делает наше общение с электричеством более удобным, поскольку позволяет управлять одними и теми же светильниками из нескольких разных мест.

Такой прибор заслуживает отдельного подробного разговора, поэтому давайте разберемся, для чего он нужен, где устанавливается, какие виды бывает и как подключить двухклавишный проходной выключатель к электрической бытовой сети.

Содержание

• Область применения
• Устройство и разновидности
• Схема подключения
• Особенности установки

Область применения

Двухклавишный проходной выключатель устанавливается в помещениях больших по площади или длине, где будет удобнее управлять освещением с двух мест. Давайте посмотрим на некоторые примеры.

Допустим, у вас есть огромная гостиная с большой люстрой и точечными светильниками, установленными по периметру комнаты. Выключатель, как и положено, стоит на входе в комнату — вошли, нажали нужную кнопку, загорелась люстра или групповые светильники. Пройдя в другой конец гостиной, где, например, есть лестница на второй этаж, было бы очень удобно выключить свет, не возвращаясь в начало комнаты. Вот для чего нужен этот двухклавишный переключатель. Один проходной прибор находится на входе, который вы включаете при входе в комнату, второй монтируется на выходе из гостиной для выключения освещения с этого места.

Аналогично применяется схема подключения проходного выключателя на 2 места для длинных коридоров. Его часто используют в частных мини-гостиницах и гостиницах, гостевых домах на курортах, когда в длинном помещении несколько комнат, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. На входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второго, пройдя через все помещение, не нужно будет возвращаться для отключения.

Оказывается очень удобно устанавливать проходной двойной выключатель в двухэтажном домостроении. Коммутационные устройства устанавливаются на первом и втором этажах (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов — люстры с более ярким освещением и точечные светильники с приглушенным светом, которых будет достаточно, чтобы подняться по лестнице, не спотыкаясь. Каждая клавиша включает подсветку определенной группы ламп. Управление происходит с этажа, на котором в данный момент находится человек.

Также такой выключатель можно установить на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка дом, а в конце беседка, между ними дорожка с фонарями. В темноте нужно подойти к беседке, включить проходной выключатель, расположенный где-то на стене дома, пройтись по освещенной садовой дорожке, а затем выключить освещение с беседки. Пока вы находитесь в беседке, лампочки не горят зря и не накручивают лишнее электричество. Точно так же потом вы возвращаетесь, сначала включили освещение дорожек в беседке, а потом выключили. с выключателем на доме. Освещение дорожек можно сделать более ярким с помощью подвесных светильников и приглушить, с помощью точечных светильников, установленных вдоль дорожек, каждый тип включается отдельной клавишей.

Устройство и разновидности

обычные

Как правильно определить проходной коммутатор? По сути, это два коммутационных аппарата, управляющих одним осветительным прибором (или группой).

Если посмотреть на двухклавишный бытовой выключатель, то внешне он абсолютно ничем не отличается от обычного аппарата. Он также состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). А основные функции у него те же — разорвать или замкнуть электрическую цепь.

Но из обычного выключателя сделать проходной никогда не получится, у второго более сложная схема подключения. Обычный двухкнопочный выключатель имеет три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны быть подключены фазные провода ламп). Прямоточная модель имеет шесть контактов.

с подсветкой

Если нажать на клавишу обычного аппарата, то между источником напряжения и лампой создается замкнутая цепь, в результате чего появляется освещение. Проходной вариант имеет внутренний подвижный контакт (перекидной), при нажатии на клавишу он одновременно размыкает одну цепь, и замыкает вторую, то есть перекидывается с одной клеммы на другую. В данном случае вторая цепь — это контакты спаренного выключателя, т. к. проходное коммутационное устройство не работает как самостоятельное устройство.

сенсорный

Выбирая модель проходного выключателя, обратите внимание, что кроме клавишных моделей есть и сенсорные. Они дороже, поэтому ориентируйтесь здесь на свои финансовые возможности.

Модели

с подсветкой считаются очень удобными в использовании; вам не придется долго искать такое устройство в темной комнате. Каждая клавиша имеет светящееся окошко, указывающее расположение переключателя.

Схема подключения

Сначала несколько основных принципов, чтобы вы поняли саму суть проходного выключателя.

соединение с автоматическим выключателем

1. От каждого проходного устройства в распределительную коробку идет провод из трех жил.
2. От первого проходного выключателя одна жила подключена к фазе питающей сети.
3. Одна жила второго выключателя подключается к фазному проводу осветительного прибора.
4. Оба коммутационных аппарата электрически соединены друг с другом в распределительной коробке путем сопряжения двух оставшихся жил.

А теперь подробно рассмотрим подключение двухклавишного проходного выключателя к электрической сети.

Возьмите в руки проходной двухклавишный выключатель и внимательно осмотрите его обратную сторону. Провода подключаются к шести клеммам (то есть по три на каждую клавишу).

Все клеммы помечены. Помеченные цифрой «1» с нарисованной рядом стрелкой подключаются к тем же клеммам второго проходного выключателя. Таким же образом необходимо соединить клеммы с цифрой «2» и нарисованной рядом стрелкой с проводами. В этом случае удобно использовать четырехжильный провод.

Первый выключатель имеет еще две клеммы «L1» и «L2», к которым подключается фазный провод от питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» подключаются соответственно к двум осветительным приборам. Такие соединения выполняются двухжильным проводом.

Не забудьте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от держателей светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности установки

Выберите места для сквозных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы входите в это помещение, в любом случае — одним выключателем вы включаете свет, другим выключаете, они оба работают на два направления групп освещения.

Для сквозного подключения двухклавишного выключателя потребуются специальные монтажные коробки, которые утапливаются в отверстие в стене (их еще называют розеточными коробками).

Так как все соединения (а их не так уж и мало) будут производиться в распределительной коробке, то в стандартном стандарте (диаметром 60 мм) это будет сделать затруднительно, просто не хватит места, чтобы сделать необходимые переключения и аккуратно уложить его внутрь. Перед подключением двойного проходного устройства попробуйте приобрести коробку большего диаметра или спарку из двух-трех.

1. Обесточьте помещение, в котором будете выполнять работу.
2. С помощью электродрели со специальной коронкой проделайте в стене необходимые отверстия для распределительной коробки (обычно делается под потолком) и подрозетников (их принято устанавливать на уровне опущенной руки человека).
3. Для прокладки проводов с помощью болгарки сделайте канавки от распределительной коробки до мест установки выключателей и светильников.
4. Проложите провода в канавках и закрепите их алебастром. Не забудьте оставить длинные концы для обрезки и соединения.
5. Выведите провод питания в распределительную коробку, он будет иметь две жилы — фазу и ноль.
6. Выполните все необходимые подключения проводов в соответствии с приведенной выше схемой подключения. Скручивание – наиболее распространенный метод соединения среди электриков. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищают на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
7. Прочно заизолируйте все стыки специальной лентой, сверху для надежности также наденьте трубы ПВХ.
8. Установка светильников (в осветительных группах элементы освещения обычно подключаются параллельно, т. к. при последовательном соединении при выходе из строя одной лампы вся цепочка у вас не заработает).
9. Закрепить выключатели в подрозетниках, установить рамки и ключи.
10. Подайте напряжение в помещение и проверьте работу проходных выключателей. Включите первый прибор, лампы должны загореться, пройдите в конец комнаты, выключите второй выключатель, лампы должны погаснуть.

В следующем видео показано, как подключиться на практике:

И еще один пример здесь:

Если совсем разобраться, то схема подключения двухклавишного проходного выключателя не так уж и сложна. Что вам нужно, так это базовые знания электротехники, рабочий набор инструментов электрика и максимальная внимательность.

Как подключить проходные 2 коммутатора. Полезные советы по правильному использованию проводки двухходового выключателя

Два одинарных проходных выключателя объединенных в один корпус — вот что представляет собой проходной выключатель, 2-х клавишная схема подключения, о которой мы и поговорим в этой статье. Для правильной работы и правильного подключения этого устройства требуется шесть проводов. Три провода поддерживают работу каждого из устройств.

Количество клавиш и мест не так важно. В любом случае нужно просто соединить несколько штук в одном устройстве для решения проблемы, если нужен вариант с тремя и более частями в управлении, местами.

• Основные характеристики
• Компоновка коробки
• • Проводка без заземления

Основные характеристики

По своей сути двухклавишная схема подключения шлейфового переключателя практически идентична одноклавишному варианту, просто представлена ​​двойной схемой.

• Первый этап — подготовка проводов, места для подключения. Пара кабелей обычно используется там, где имеется не менее трех жил.
• Провода необходимо укоротить. Провода должны выступать не менее чем на 60-80 миллиметров от края площадки.
• Изоляция и оплетка с концов проводов снята полностью. Достаточно будет расстояния в 10-14 миллиметров.
• После этого можно приступать к подключению проводов к механизму выключателя. На тыльной стороне всегда есть клеммы с собственной маркировкой, благодаря чему установка становится проще.
• Провода уложены в нижней части максимально компактно. Наконец, переходим к механизму самого переключателя.
• Выровняйте систему строго по горизонтальной плоскости. Крепежные винты должны быть полностью затянуты. Лучше всего использовать элементы крепления в комплекте.
• Установить специальную рамку.
• Для этого используем специальный пластиковый фиксатор. Его необходимо вставить в пазы суппорта.
• Осталось только вмонтировать три-два ключа.

Некоторые нюансы при подключении устройства

Внутри паяльной коробки при работе с двухкнопочными выключателями нужно вдвое больше не только самих проводов, но и их соединений. Клеммы лучше покупать специальные, чтобы с ними не было серьезных проблем. Тогда запутаться в скручивании будет невозможно. Маркер и скотч помогут обозначить важные детали, тогда процесс совсем не займет много времени.

При установке трех и более устройств подключаются две разные цепи, отвечающие за освещение. Поэтому для подключения лучше использовать последовательную схему. Сначала маркируем и надеваем одну цепочку, а потом – вторую.

Коробчатая компоновка

Такие конструкции имеют 4 выхода, а входов всего 2. Для подключения к фазной линии нужен двухжильный провод. Его 4-проводная вариация понадобится для соединения выключателей между собой. Такие провода легко распускать, весь процесс занимает минимум времени.

Начинаем установку, предварительно отключив электричество. К соответствующему зажиму нужно подвести каждую жилу. После этого все прижимается винтом. В распределительной коробке прокипываются два проводника, они идут от первого выключателя. Они должны быть подключены к фазному проводу в линии. Соединение должно быть параллельным.

После этого запустить 2 ядра со второго устройства. Они должны быть подключены к двухфазным проводам от лампочек. В таких ситуациях ноль уже соединен с общим нулем, а сами провода остаются свободными. Но не переживайте, если в данном конкретном случае все пойдет иначе. Маркировать провода можно в произвольном порядке. Дальше владелец сам выбирает фазу и ноль.

Как соединить провода между выключателями?

Устройства питания должны быть правильно подключены друг к другу, иначе они не будут работать правильно. Требует большой осторожности, торопиться не рекомендуется. Лучше взять провода разного цвета и промаркировать их, тогда никто не запутается.

Сначала возьмите ключ первого устройства для включения #1. Это нужно сделать, чтобы второе устройство также включалось при работе первого. Таким образом, ток должен течь по цепи непрерывно. Клавиши 2 от первого и второго переключателей подключаются аналогично.

Ключевые контакты не должны быть соединены между собой. Подключение производится только в распределительной коробке при отключенном электричестве.

Лучше не выполнять более одного подключения за раз. Иначе можно запутаться, использовать провода не в том порядке.

Выключатели двойные с розетками

Электропроводка без заземления

На данном этапе необходимо проложить пятижильный кабель из РК к розетке и самому выключателю. Можно использовать два кабеля с тремя и двумя жилами. Фаза на выключатель и розетку подается по одному из проводов, на другой провод надо поставить ноль на розетку. Фаза, пришедшая через двухкнопочный проходной выключатель к источникам света, проходит по остальным проводникам. Двойные провода с жилами должны идти от распределительной коробки и к источникам света.

Как проводка заземлена?

Опять не обойтись без шестижильного кабеля, он должен идти от РК к розетке, самому выключателю. Фаза на выключатель и розетку идет по одному проводу кабеля. Ноль и земля идут на розетку. Остается только фаза, пришедшая к источникам света через выключатель, ее следует провести по остальным жилам. К источникам света от распределительной коробки проходят провода с жилами из трех и более.

Советы тем, кто собирается покупать выключатель

Устройства должны выбираться в соответствии с потребностями каждого отдельного клиента. Контактных зон обычно несколько, от 1 до трех и более. Благодаря этому современные устройства позволяют управлять сразу несколькими источниками света. Таких моделей на рынке уже довольно много.

Благодаря этим выключателям вы можете экономить электроэнергию. В обычных устройствах для ввода провода предусмотрены две специальные контактные клеммы.

Не увлекайтесь дорогими устройствами Цена их единственное отличие от более дешевых вариантов, характеристики остаются примерно такими же как и место установки.

Что нужно знать перед покупкой?

1. Напряжение напряжение квартирной электросети.
2. В каких местах и ​​как расположены лампы? Может быть последовательным или параллельным.
3. Сколько источников света используется на объекте? Обычно их бывает три и более.

Неважно, в каких местах расположены устройства. Схема управления всегда одна и та же. А вот для обычных устройств места всегда фиксированные, это основное преимущество устройств проходного типа. Корпуса лучше выбирать с максимальной защитой от влаги, они обозначаются как IP44. Шурупы или зажимы идут в комплекте, отдельно покупать ничего практически не нужно. Допускается применение гибких проводников с многопроволочной и однопроволочной структурой. Есть модели со световой индикацией, это очень удобная дополнительная функция.

Включение таких проходных выключателей в электрическую цепь создает дополнительные удобства для управления освещением в частных домах или больших помещениях, например складских, производственных и т.п. Хотя для владельцев квартир эти устройства представляют интерес. Как вариант – установить в спальне, что позволит выключать свет с другой «точки», расположенной возле кровати.

Но, как правило, в основном имеются в виду изделия с одним ключом. Это самый простой вариант. Разберемся с тем что это проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить устройство.

   Проходные выключатели на 2 клавиши доступны в нескольких версиях. Далее – ориентируемся на самый распространенный вид продукции, работающий по схеме «2 входа/4 выхода». Это не что иное, как комбинированный вариант двух однокнопочных переключателей сквозного типа. Следует отметить, что такие устройства вне зависимости от модификации работают только в паре. Установка только одного изделия в электрическую цепь совершенно бессмысленна.

Принцип действия переключателя проходного

Без элементарных знаний об устройстве проходного двухклавишного выключателя вряд ли вы разберетесь, какую схему и как подключить самостоятельно. Более точное название этого устройства, исходя из особенностей его работы, — выключатель, так как в момент нажатия клавиши происходит перевод контактной группы, а цепь переводится из положения «замкнут» («разомкнут» ) к противоположному.

Изучение принципа работы целесообразно начинать с одноклавишного аналога. Схема его подключения показана на рисунке.

Показывает, что фазный провод подается только на одно устройство (№1). Осветительный прибор переключается между другим (№2) и нулем цепи. Оба прохода соединены проводниками. Переносом контактов можно управлять освещением. Лампочка загорится, когда их положение в каждом из предметов будет одинаковым. Это соответствует схеме цепи. Осветитель погаснет, если изменится положение клавиши и, соответственно, контактной группы в одном из устройств.

Особенности двухклавишных устройств

Устройство №1 подходит для 2-х фазного проводника. Соответственно, ключей — два.

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

   Это называется «2 входа / 4 выхода». 2-клавишный выключатель По типу проходки, если смотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Прибор предназначен для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно соединенных образцов).

Порядок подключения выключателя через 2 ключа

1. Соединение контактных групп устройств между собой.
2. Соединение светильников.
3. Подсоедините к ним нулевой провод и линии от проходки.
4. Проверить правильность схемы сборки.
5. Подключение фазного провода. При любых электромонтажных/монтажных работах «мощность» (мощность) подается в цепь в последнюю очередь!

Схемы подключения

Конструкция устройств разных производителей может незначительно отличаться. Поэтому далее — только общий порядок включения в цепочку. Прежде чем приступить к установке купленного проходного выключателя, необходимо внимательно изучить его схему, которая обязательно должна быть приведена в сопроводительной документации к любому электронному техническому устройству.

Варианты схемы для способа управления

Изготавливаются из двух точек

Схема самая простая. Во избежание путаницы с проводами лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входах — 2, на выходах — 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 шт. В случае обрыва любой из линий гораздо проще сделать 2 переключения, чем заниматься заменой кабелей (проводов).

При работе в двух направлениях схема выглядит так:

Из трех точек

Этот вид включения более сложный. и используется гораздо реже. Например, на лестницах с несколькими пролетами (для «секционного» отключения освещения). Или в залах с более чем двумя дверями. В помещениях, когда 1 вход размещается у двери, а управление освещением должно осуществляться с двух других точек. В таких случаях вам также понадобится переключатель кроссовера. Отдельно не монтируется — только вместе с проходными.

Оказывается ничего сложного в подключении проходного устройства с 2 ключами нет. Нужно только правильно определить, где в щите/коробке фаза и ноль (с помощью индикатора).

На заметку:

• При установке устройств необходимо подключать только их контакты одного типа (из одинаковых пар). Путаница приведет к тому, что схема работать не будет!
• В отличие от обычных выключателей, ввод не имеет фиксированных положений «включено» и «выключено». Управление освещением осуществляется только перемещением соответствующей клавиши в другое положение. Поэтому, возможно, сначала придется привыкнуть к таким устройствам.
• В большинстве многоквартирных домов третий провод (масса) в э/проводке отсутствует. Но там, где он проложен, о нем невозможно забыть при подключении через выключатели и осветительные приборы.
• Если используются одноцветные жилы, их концы должны быть маркированы. Это значительно упростит их соединение на месте.

И последнее. Если провод (кабель) только что куплен в магазине, это не означает автоматически, что он без дефектов. Внешние повреждения легко заметить, а вот с внутренними все не так просто. А бывают обрывы — из-за неаккуратной намотки кабеля на барабан (барабан) при работе, при транспортировке, погрузке/разгрузке.

   Вывод — перед прокладкой кабеля (провода) в стену (под плинтус) его следует проверить на отсутствие обрыва. Что такое «прозвонка» линии простым мультиметром объяснять нет смысла. Кто этого не знает, тот и не будет заниматься самостоятельным эл/установкой.

Удачи в «автоматизации» домашнего освещения!

Многих интересует вопрос, как подключить двухкнопочный проходной выключатель самостоятельно, без вызова электрика. Сделать это не так уж и сложно, тем более с подробными схемами подключения и подробным описанием каждого шага.

Выключатель, который предназначен для управления отдельными источниками света, называется двухклавишным. К таким источникам относятся различные прожекторы с проводкой, а также люстры с раздельным управлением. Обычно схемы с активно используются в квартирах и офисах, где необходимо управлять двумя линиями освещения. В коридорах, санузлах и проходных комнатах острой необходимости в нем нет, поэтому там используется самый обычный одноклавишный проходной выключатель.

На таких переключателях есть специальные стрелки, которые нужны для указания положения вкл/выкл.

Если планировка выполнена таким образом, что в помещении имеется несколько равнозначных контрольных точек, то однозначно определить положение «Вкл» или «Выкл» невозможно.

Это главное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель состоит из двух одноклавишных выключателей, имеющих общий корпус и функционирующих по принципу «бросательных» контактов. Во всех двухклавишных системах управления используется 6 контактов: 2 входных и 4 выходных.

Схема подключения двухклавишного проходного выключателя

При принятии решения о подключении двухкнопочного проходного выключателя будет наиболее полезно сначала разобраться в тонкостях установки двух однокнопочных выключателей.

Как соединить два однокнопочных проходных переключателя

Чтобы понять механизм более сложной системы, нужно сначала понять ее основной элемент.

В схему входят следующие элементы: распределительная коробка, пара одноклавишных выключателей с шлейфом, любой светильник и провода. Этот тип включения/выключения двухкнопочного выключателя используется для обеспечения возможности управления светом из двух мест.

Как видно на представленном рисунке, «земля» проходит непосредственно на лампочку. Сетевая фаза подключается к общему выводу первого коммутатора. Два выходных контакта этого переключателя соединены с такими же элементами второго. Логически понятно, что от второго выключателя провод идет обратно в коробку и оттуда напряжение идет на лампу.

Установка на практике довольно проста: сначала выключатели помещаются в свои коробки.

  Распределительная коробка размещается на заранее подготовленном месте установки, где соединяются контакты выключателя и ламп, а также заземление.

Включение освещения с двух мест — схема управления

А теперь можно рассказать о более сложной системе. Вот схема подключения проходного выключателя на 2 места:

Вы, наверное, уже догадались, что такая схема есть не что иное, как схема двойного подключения однокнопочного выключателя для управления с двух мест. По сути, каждая клавиша является независимым переключателем. Здесь все просто, поэтому нет смысла выкладывать. Гораздо интереснее ситуация с подключением хотя бы трех двухкнопочных проходных выключателей.

   Предварительный расчет расчетной мощности для бытовых нужд помогает обеспечить правильную и безопасную проводку. При окончательном выборе нужного сечения необходимо учитывать потребляемые группы электроэнергии и значение максимального тока для каждого сегмента.

Повышению надежности электроснабжения потребителей способствует правильное подключение проводов в распределительной коробке. О разных способах соединения кабеля, как однородного, так и из разных металлов, вы можете прочитать в распределительной коробке.

Может быть несколько сложностей, которые легко установить из приведенных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

Это ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затрат.

Несмотря на непопулярность этой схемы, рассмотреть ее все же стоит.

Особенности управления освещением с трех мест

Ввиду малой популярности такой схемы, довольно сложно найти перекидные двухклавишные вводные выключатели, занимающие среднее место в схеме. Обычно эта проблема решается установкой в ​​одну рамку дополнительной пары однокнопочных выключателей. Схема этого показана на рисунке:

Как видите, данная схема характеризуется наличием еще одной параллельной цепи однокнопочного проходного переключателя. Так, для управления с трех мест используются две комбинированные схемы для управления с двух мест.

Установка двухклавишного выключателя

Монтаж одноклавишных схем мы обсуждали выше. Для двухклавишных все иначе: распределительной коробки нет, поэтому механизм будет следующим:

• сначала сами выключатели устанавливаются в специальные коробки, выводы которых оставляются достаточно длинными;
• после этого устанавливаются лампы, контакты которых также должны быть большой длины;
• подключение производится по схеме.

Как видите, в установке двух и трех двухклавишных выключателей с выключателем нет сложных деталей. Все довольно просто, и даже непрофессиональный электрик, имея под рукой схемы и механизм установки, справится с задачей.

Подключение двухкнопочного выключателя на видео

Если у вас длинные коридоры, лестницы или большие помещения, для их освещения будет удобно использовать проходные выключатели. Такие устройства позволяют включать и выключать свет из двух мест — это очень удобно для больших помещений. В этой статье мы рассмотрим несколько схем проходного подключения выключателей, разберем принцип их работы и изучим основные виды устройств.

Сквозные переключатели используются редко. Все потому, что многие электрики и пользователи о них просто не слышали.

Проходной выключатель Classic

Эти устройства незаменимы в следующих местах:

1. На лестницах в квартирах и домах. Например, вы поднимаетесь с первого этажа на второй и вам нужно осветить лестницу. Вы включаете свет на первом этаже, поднимаетесь на второй и выключите его.
2. В длинных коридорах. На входе вы включаете свет, на выходе — выключите. Принцип работы проходных выключателей позволяет использовать их для управления несколькими линиями освещения.
3. В спальнях. Один выключатель находится у входа в комнату, второй — возле кровати.
4. В крупных мастерских, торговых помещениях, на складах и т.п. Позволяет эффективно управлять освещением с нескольких точек.

Подключение устройств

Существует несколько схем подключения этих однотипных устройств, различных типов выключателей и проводки. Мы разберем самые популярные из них.

Управление с двух мест

Классическая схема подключения 2-х позиционного выключателя предполагает использование специализированных выключателей для однокнопочных пропускных сетей. У них один входной контакт и два выходных. Схема подключения следующая: с коробки на лампу подается ноль. Фаза идет из коробки на одиночный вход выключателя А. К выходным контактам подключается дополнительный кабель, который идет к выходным контактам выключателя Б. От Б. через единственный «входной» контакт фаза идет на лампа.

Принцип действия и устройство выключателя очень просты. В первом переключателе всегда замкнут контакт.   Во-вторых, вы либо открываете цепь, либо подключаете ее. Проходя по коридору, вы первым размыкаете цепь, что приводит к отключению лампы. На обратном пути вы включаете фазу одним и открываете вторым. Эта схема идеальна, если вам нужно включить одну лампу или несколько, расположенных на общем кабеле.

 Классическая разводка для двух устройств

Управление несколькими светильниками из двух мест

Эта схема немного сложнее и требует больше работы. Подходит для больших помещений, в которых работает несколько линий освещения. Для этого требуются сдвоенные устройства (они имеют два входных и 4 выходных контакта). Рассмотрим классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

Для создания такой сети необходимо последовательно соединить выходы первого коммутатора с выходами второго. Они должны отключать фазу, чтобы при установке она не ударила вас током. Ноль из коробки уходит в две линии подсветки. Фаза из коробки поступает на вход коммутатора А. Затем они коммутируются на В через кабельные соединения (выходы подключаются, как описано выше). Затем фаза оставляет B на линии.

Принцип работы системы такой же, как и при однокнопочном подключении , только используются две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

Управление с трех мест

Это уже достаточно сложная система, которая потребует от установщика мозговых усилий и навыков. Итак, как подключить шлейфовый выключатель (схема подключения) на три источника? Рассмотрим самый простой вариант, хотя есть и посложнее. Для создания потребуются два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).

  Схема подключения различных вариаций

Ноль, как обычно, подается на фары из коробки. Фаза его также идет на вход А и через два выхода идет на два входа кроссового коммутатора. Потом через два вывода через два выходных идет на В и через вход А на лампы. В принципе ничего сложного в этом нет, главное правильно проложить провода. Обычно подключение производится через коробку, а не по стенам, чтобы при последующем ремонте не повредить кабель (из коробки делается отдельный выход на А, Б, С, между собой они не соединены по горизонтальному кабелю). Хоть такое подключение и разрешено, но пользоваться им нежелательно.

Использование двойного кроссового выключателя и двойных проходных элементов может усложнить процесс управления двумя группами светильников из трех мест, но такие схемы встречаются редко. Эти системы можно усложнять до бесконечности, добавляя новые сочетания клавиш или однокнопочные проходные переключатели.

Внимание: выключатель должен всегда размыкать фазу, он приходит на нижний лепесток патрона, а не сбоку. Это позволит избежать поражения электрическим током при замене лампы.

Еще один совет — попробуйте сделать отдельные линии освещения для каждой комнаты или двух комнат. Это поможет вам избежать обесточивания всей системы при ремонте или замене деталей. Например, вам нужно поменять розетку в спальне. Вы обесточиваете его на панели, при этом в зале и на кухне у вас есть освещение.

Виды выключателей

Для создания схемы подключения тумблера Вам могут понадобиться следующие приспособления:

1. Классический однокнопочный переключатель. Он имеет 1 вход и 2 выхода.
2. Две клавиатуры Имеет 2 входа и 4 выхода. Позволяет управлять двумя линиями.
3. Трехклавишный. Позволяет управлять тремя линиями, имеет три входа и 6 выходов.
4. Крест. Он имеет одну кнопку, два входа и два выхода.

Четырехкнопочные устройства практически не используются из-за сложности управления. Но, несмотря на это, они все же иногда соединяются.

  Классическое подключение одинарного выключателя

Монтаж систем

Для правильного построения системы опорного выключателя необходимо составить схему его подключения и продумать расположение всех кабелей. Затем можно приступать к работе, закупив необходимое оборудование. Для укладки вам понадобится болгарка с алмазным диском, которым вы прорезаете направляющие под пазы, перфоратор для выбивания штукатурки и создания каналов, а также уровень для разметки и контроля вертикальных контуров. Старайтесь делать все аккуратно, не нужно протягивать провода наискосок, создавать петли и соединения в стенах. Все спайки должны быть размещены в коробках, в стенах должны располагаться только сплошные кабели.

Для бытовых систем освещения достаточно медного кабеля сечением 1,5 кв. Операция по установке проходного выключателя следующая:

1. Кабели укладываются в вырезанные пазы.
2. Переключатели установлены.
3. Кабели вставлены в щит, но не подключены.
4. Кабели подключаемые к выключателям, светильникам.
5. Идет соединение кабелей в коробках, вся система собирается.
6. Провода подключаются к приборной панели через автоматику на 16 ампер.
7. Система тестируется.
8. Декоративные элементы, установлены кнопки выключения.

Внимание: установка выключателя не вызовет затруднений, если правильно спроектировать систему. Только заранее продумайте все детали и нарисуйте схему на бумаге, чтобы не запутаться в процессе установки.

Учебное пособие по основам электричества — Выключатели

Учебное пособие по основам электричества — Выключатели

Copyright © 1999 — 1728 программных систем Базовая Электричество ВАЖНЫЙ !!! ЗАПРЕЩАЕТСЯ использовать настенный ток!!! ВСЕ эти схемы могут быть построены только с использованием батарей (сухих элементов)!!! Если у вас нет опыта работы с электропроводкой ИЛИ если вам нужны предложения о том, какие расходные материалы купить, нажмите здесь. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электроэнергия. &nbsp &nbsp &nbsp &nbsp &nbsp Чтобы объяснить как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы. E L E M E N T A R Y &nbsp &nbsp C I R C U I T S Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки А и Б). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь. Видеть? Довольно просто. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно использовался. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество. Или — многое другое опасный — вам придется отключить провод электропитания до того, как он достигнет розетки. &nbsp &nbsp &nbsp &nbsp &nbsp Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!! &nbsp &nbsp &nbsp &nbsp &nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и тем самым проводя электричество к свету. Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу. от точки «А», разорвав цепь и выключив свет. Этот тип переключателя (имеющий рычаг, который включает и выключает его) называется Переключить переключатель. Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1. Теперь, что произойдет если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка бы «выключилась», провода и батарея очень быстро нагревалась, и электроны просто перемещались от Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметь в этой новой цепи электроны путешествуя по пути (или кругу), который составляет короче чем оригинал. Следовательно, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны. Они вызывают нагрев проводов, автоматических выключателей. «споткнуться» и даже вызвать пожар. С В И Т Ч Е С &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Есть много разных типов переключателей: тумблер, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Клаппер другой тип переключателя! &nbsp &nbsp &nbsp &nbsp &nbsp «рубильник» (редко встречается в наши дни) — это тип, который наиболее легко демонстрирует функционирование выключатель. Старые научно-фантастические фильмы («Франкенштейн (1931)» или Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах. Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка. Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском». Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так). &nbsp &nbsp &nbsp &nbsp &nbsp Как есть, эта схема может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение». То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется? (Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом путь. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»). &nbsp &nbsp &nbsp &nbsp &nbsp Практическое использование мгновенного выключения переключатель — это «кнопка отключения звука» на ваш телефон. Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение. На приведенной выше диаграмме показан интересный вариант проводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка может быть на входной двери и другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что нажатие кнопки или вызовет звонок в дверь. 2 переключателя Говорят, что они подключены параллельно . Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены в 9Серия 0236. Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые». Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент, переезд или магнит заставит лампочку погаснуть и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована). Важно отметить, что перерезание проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация. &nbsp &nbsp &nbsp &nbsp &nbsp Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт. Однополюсные двухпозиционные переключатели Диаграмма 3 использует одиночный полюс. Двухпозиционный переключатель. Общий терминал — это средний терминал в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A загорается, а B гаснет, загорается B, гаснет A и так далее. Вы можете видеть, что этот популярный переключатель будет иметь множество практических применений : кнопка передачи/приема на «двусторонней» радиостанции, переключатель «дальний/ближний свет» для фары вашего автомобиля, переключатель импульсного/тонального набора на вашем телефоне и скоро. &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Если вы используете рубильник SPDT, у вас есть положение «от центра», который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой многие переключатели SPDT имеют среднее положение, в котором включается электричество на ОБЕИХ цепях. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение». должность. Лучшим примером переключателя такого типа является селектор «пикап». на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя на 3 разновидности звуков). &nbsp &nbsp &nbsp &nbsp &nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить. Так как же это работает? Допустим, Switch 1 находится внизу лестницы, а переключатель 2 находится наверху. Предположим, что переключатель 1 находится в состоянии «вниз». (подключены B и C), а переключатель 2 в верхнем положении (подключены D и E). Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет лампочка теперь включится, потому что A & B и D & E соединены. Когда человек достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь подключен, и поэтому лампочка гаснет. Другой человек появляется на внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C снова включить свет. Человек достигает вершины лестницы, переворачивается Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в В случае второго человека движение вниз включает лампочку, а ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите причина, по которой на них НЕ напечатаны слова «включено» и «выключено». &nbsp &nbsp &nbsp &nbsp &nbsp Вам не кажется, что это коммутационное устройство мог бы стать отличным научным проектом? Двухполюсный двухпозиционный переключатель &nbsp &nbsp &nbsp &nbsp &nbsp Простой способ представить себе этот переключатель 2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу. Возможно, самое популярное использование этого переключателя «переворот фазы или полярности». Итак, как работает DPDT переключатель выполнить это? Первый, вам необходимо соединить 2 «верхних» и 2 «нижних» клеммы в «перекрестная» мода. Верхние 2 терминала становятся входом, а средний два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме, переключатель находится в положении «вверх», W и Y соединены, как и X и Z. полярность сохраняется, потому что вход и выход соединены напрямую. Не проблема увидеть это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Теперь посмотрим, что произойдет, когда переключатель находится в положении «вниз» (правая диаграмма). Вход + идет от Терминал «W», вниз в правый нижний угол, а затем вверх к терминалу «Z». Отрицательный вход идет от клеммы «X» и выходит через клемму «Y». Смотри что случилось? Одним щелчком переключателя полярность меняется на противоположную. какая приложения у этого есть? Во-первых, электрогитаристы используют этот тип переключателя, чтобы поставить один звукосниматель в противофазе с другим, производя тонкий, «ворчливый», «выворачивающийся наизнанку» звук. В «старые времена» до 3 зубцов вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию устройство для переключения полярности в случае, если вилка была в розетке «Неправильный путь». &nbsp &nbsp &nbsp &nbsp &nbsp Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с много разных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена. Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже). &nbsp &nbsp &nbsp &nbsp &nbsp Кстати, электрики в очередной раз застрял у нас с другим неправильным названием, назвав это «4-позиционным» переключателем. Видишь что за 4-позиционный переключатель? Это переключатель DPDT, подключенный для реверсирования фазы. без открытых двух нижних клемм (они не должны быть). Если вы можете купите 4-позиционный переключатель, отлично. Если нет, вы знаете, как сделать это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были прикрепите второй 4-позиционный переключатель к клеммам Y и Z 9-го0236 первый переключатель на клеммы W 2 и X 2 из второго переключателя , вы можете включить тот же свет с 4-го места. (См. Диаграмму 6). Или вы можете добавить 5-й или 6-й переключатель и т. д. Разве это не впечатляющий научный проект? Удачи с проектом !!! Вернуться на главную страницу Авторское право © 1999 — 1728 программных систем

Подключение розетки в середине цепи

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель

Обзор проекта

Когда розетка попадает в середину цепи, а не в конец, в розетке обычно есть пять проводов, которые подключаются к розетке. Два провода — это горячие провода: один подает питание, другой передает его к следующей розетке. Два провода являются нейтральными: один подключает нейтраль, а другой ведет к следующей розетке. И последний кабель — это заземляющий провод — заземляющий провод на самом деле представляет собой два провода, скрученных вместе и обжатых, оставляя один провод (называемый косичкой) для подключения к розетке. (Эти провода входят в распределительную коробку и выходят из нее через два кабеля. Также может быть третий кабель, если в этой точке цепь разветвляется в двух направлениях.) Существует два основных варианта подключения розетки к этим проводам.

Во-первых, цепь может быть подключена напрямую через розетку, то есть входные провода могут быть подключены к одной паре винтовых клемм «горячая» и «нейтральная» на розетке, а выходные провода могут быть присоединены к другому набору винтов. В этой конфигурации цепь все время проходит через розетку, используя соединительные выступы на розетке, чтобы установить непрерывный путь цепи.

Второй метод подключения промежуточной розетки заключается в подключении розетки к проводам цепи с помощью косичек, которые позволяют цепи течь как к розетке, так и к любым «нисходящим» розеткам, не завися от протекания через соединительный язычок розетки.

В зависимости от вашей ситуации тот или иной метод может работать лучше, хотя обычно предпочтение отдается косичкам.

Почему предпочтение отдается косичкам

Одним из недостатков прямого подключения через розетку является то, что если розетка в середине цепи имеет какие-либо проблемы с розеткой, это создает проблемы для устройств, расположенных ниже по течению. Любая проблема с розеткой или даже ослабление провода под одной из винтовых клемм также может привести к потере питания в розетках нисходящей цепи. Кроме того, если в розетке с прямым проводом произойдет отсоединение провода, поскольку весь ток для цепи протекает по этому пути, он начнет нагреваться и представляет потенциальную опасность возгорания. Даже диагностика проблемы может быть затруднена, потому что, если все розетки обесточены, трудно определить, какая из них вызывает проблему.

Прямая проводка также усложняет ремонт или замену, потому что, если вам нужно убрать одну розетку из цепи, вы прервете остальные розетки ниже по течению. Розетка должна быть повторно подключена, прежде чем нисходящая цепь сможет снова функционировать, оставляя ее тем временем вне работы.

При использовании косички эти недостатки устранены. Проблема или ненадежное соединение в одной розетке не повлияет на последующие розетки. Вы также можете удалить розетку в середине цепи, не затрагивая остальные.

Одна из ситуаций, в которой использование косичек может быть нежелательно, — это если настенная коробка очень неглубокая или по другим причинам недостаточно велика, чтобы выдержать объем дополнительных проволочных гаек и проводов косичек. Если коробка слишком мала для удобного размещения всех косичек и разъемов, тогда решением может быть установка настенной коробки большего размера или прямая проводка через розетку.

Более двух кабелей в коробке

Иногда вы можете открыть коробку с розеткой и обнаружить, что есть три основных кабеля, каждый из которых содержит несколько проводов. В этом случае один кабель является линией (входящая мощность), а два других — нагрузочными кабелями (питающие устройства, расположенные ниже по потоку). Единственный подходящий способ подключить розетку в коробке с тремя кабелями — это использовать косички для соединения розеток. Никогда не подключайте более одного провода к одной винтовой клемме. Также не рекомендуется подключать все три кабеля напрямую к розетке, используя как винтовые, так и вставные клеммы на задней панели устройства.

Прежде чем начать

Прежде чем начать, вы должны иметь общее представление о том, как работает розетка.

В стандартной 120-вольтовой розетке имеется три типа винтовых клемм: винты латунного цвета, к которым подключаются черные провода горячей цепи, винтовые клеммы серебристого цвета, к которым подключаются белые нейтральные провода, и зеленые винтовые клеммы, к которым подключаются оголенные медные (или зеленый) заземляющий провод.

Просто имейте в виду, что в старой проводке вы можете не увидеть знакомую черно-белую оболочку на проводах цепи — важно помнить, что латунные винты подходят для горячих проводов, а серебряные винты — для нейтральных проводов. Также возможно, что в некоторых конфигурациях горячий провод может быть обозначен красной изоляцией на оболочке провода.

Предупреждение

Работа с электричеством всегда сопряжена с риском. Прежде чем приступить к этому проекту, вы должны убедиться, что вы отключили питание розетки, которую вы заменяете, в электрической коробке. Если вы не можете найти подходящий автоматический выключатель для выключения, вам придется отключить главный выключатель, который обесточит весь дом.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Крестовая отвертка
• Плоскогубцы с тонкими губками
• Универсальный нож

Материалы

• Сменная розетка
• Электрический кабель НМ
• Большие проволочные гайки

Смотреть сейчас: 2 способа подключения розетки в середине цепи

Прямая проводка через розетку

1. Выключить питание

   Если вы знаете автоматический выключатель, который контролирует подачу питания к розетке, с которой вы будете работать, переведите его в положение «выключено». Если нет, выключите главный выключатель.

2. Удаление старой емкости

   Снимите лицевую панель, принадлежащую розетке, с которой вы будете работать.

   Отвинтите два винта, удерживающих старую розетку в электрической коробке, и вытащите ее из коробки вперед. Используйте бесконтактный тестер напряжения, чтобы убедиться, что ни в одном из проводов, подключенных к розетке, отсутствует ток.

   Отсоедините все провода, прикрепленные к розетке, отвинтив разъемы, и выбросьте старую розетку.

3. Подключить новую розетку

   Подсоедините один из черных проводов горячего контура к одной из латунных клемм на новой розетке, а другой черный провод подключите к другой латунной клемме (неважно, что куда идет). Точно так же каждый белый нейтральный провод подключается к серебряной нейтральной клемме. Остается зеленый провод заземления или провод из оголенной меди, который подключается к зеленому винту на розетке.

   Прежде чем прикреплять провода, можно сделать J-образный крючок на кончике каждого провода с помощью острогубцев.

4. Вставьте новую емкость

   Поместите новую розетку обратно в электрическую коробку, согнув провода, задвинув розетку на место, и закрепите ее двумя винтами. Накройте лицевой панелью. Снова включите питание и проверьте правильность работы.

Ель

Предупреждение

Некоторые розетки также имеют отверстия в задней части корпуса розетки, используемые для обратной проводки. Используйте их только в том случае, если их можно зажать винтом. Разъем типа push-in ненадежен и может привести к ослаблению проводов и другим опасностям. Профессионалы практически никогда не используют на устройствах разъемы push-in.

Проводка с косичками

1. Отключите питание, удалите старую розетку и проверьте

   Выполните описанные выше шаги, чтобы отключить питание от розетки, вытащите ее из электрической коробки и проверьте, не проходит ли через нее ток. Отсоедините все подключенные провода и выбросьте старую розетку.

2. Разрежьте и зачистите кабель

   Отрежьте 12-дюймовый кабель NM, соответствующий кабелю, уже находящемуся в коробке. Используйте канцелярский нож, чтобы снять внешнюю оболочку кабеля, обнажив три провода, которые он содержит (обычно один черный, один белый и один оголенный). Используйте инструмент для зачистки проводов, чтобы снять около трех четвертей дюйма оболочки вокруг черного и белого проводов.

3. Сделать косички

   Выровняйте два черных провода от электрической коробки с черным проводом от кабеля NM так, чтобы концы были ровными. Скрутите их вместе с проволочной гайкой. Сделайте то же самое для белых нейтральных проводов. Заземляющий провод не требует косички, так как его можно подключить непосредственно к новой розетке.

   Эта конфигурация оставит вас с обоими проводами из коробки и одним концом провода от нового кабеля NM, запаянным в проволочную гайку — как для черного, так и для белого провода. Также будет один белый и один черный провод, идущий от гайки.

4. Соединить провода

   Как только ваши косички будут сделаны, вставьте их внутрь коробки. Затем обрежьте примерно 3/4 дюйма изоляции с концов белого и черного проводов. Используйте острогубцы, чтобы согнуть провода в крючки. Затем подсоедините черный провод к одному из латунных винтов, подсоедините белый провод к одному из серебряных винтов и подсоедините зеленый или оголенный провод заземления к зеленому винту.

5. Замените розетку

   Вставьте только что подключенную розетку в коробку, согнув провода, задвинув розетку на место и закрепив ее двумя винтами. Поместите лицевую панель на розетку. Снова включите питание и проверьте правильность работы.

Ель

Когда следует обратиться к специалисту

Если вы предприняли шаги, описанные выше, и ваша розетка не работает, лучше всего отключить питание на главном электрическом щите и вызвать электрика. Проблема может быть более сложной, чем неисправная емкость, и лучше всего ее расследовать профессионалу.

Покупка и подключение переключателя генератора

КАК ПОДКЛЮЧИТЬ ГЕНЕРАТОР К ДОМАШНЕЙ ЭЛЕКТРОПРОВОДКЕ

ЧТО ТАКОЕ ПЕРЕКЛЮЧАТЕЛЬ? В общем, безобрывный переключатель (TS) относится к любому устройству, предназначенному для подключения электрической нагрузки к нескольким источникам питания. В домашних генераторах он используется для подключения проводки здания либо к резервному генератору, либо к служебным линиям. Когда линия переменного тока в норме, TS позволит вам питать ваш дом от сети. При выходе из строя сети с помощью TS вы можете переключить домашнюю электропроводку на генератор, изолировав его от сети. Электрический переключатель является абсолютной необходимостью, если вы подключаете генератор к вашему дому. Это руководство расскажет вам, зачем вам это нужно, как это работает, как правильно выбрать и как его подключить (пример схемы подключения находится внизу этой страницы).

Недорогой двухполюсный автоматический переключатель Generac на 60 А

Важно знать, что, если вы не находитесь вне сети, подключение любого несанкционированного источника питания напрямую к любой точке электропроводки без переключателя является незаконным и опасным, поскольку так называемого обратного питания. Обратное питание (также называемое изолированием или соединением) по определению подает электричество обратно в электрическую сеть, когда она отключена. Вот почему его следует полностью избегать. Напряжение, подаваемое обратно в линии, обслуживающие ваш дом, представляет опасность поражения электрическим током как для работников коммунальных служб, так и для ваших соседей, которые могут не знать о наличии напряжения в линии. Помимо этого, ваш домашний генератор обратного питания наверняка будет перегружен нагрузками ваших соседей в отключенной локальной части («острове») сети. Он также может быть легко поврежден, если питание будет восстановлено во время его работы.

ТРЕБОВАНИЯ И ОЦЕНКИ

Стандартная бытовая электросеть в США — это 120/240 вольт, разделенная на одну фазу. Обычно он имеет красный и/или черный «горячий» провод и заземленную нейтраль белого цвета. Номинальное напряжение между каждой линией и нейтралью составляет 120 В переменного тока, а между двумя линиями — 240 В переменного тока. Обратите внимание, что обе линии по-прежнему относятся к одной фазе — они получаются путем заземления центрального ответвления трансформатора. Для такой системы передаточный переключатель генератора должен быть двухполюсным на два направления (DPDT) «сломать перед созданием». Двойной бросок означает, что вы можете поместить (бросить) его в два положения (положение «выключено» не засчитывается). Двойной полюс означает, что он передает оба линейных провода (полюса). Нейтраль обычно непрерывна, и ее не нужно переключать, если только ваша генераторная установка не оснащена GFCI и ее нейтральный провод не соединен с шасси. «Перерыв перед включением» означает, что нагрузка отключается от одного источника перед подключением к другому. Для более старых 2-проводных жилых систем на 120 вольт требуется однополюсный двухпозиционный переключатель. Как правило, TS следует устанавливать в помещении в пределах 2 футов от главной сервисной панели и в пределах 30 футов от входной коробки генераторной установки, которая размещается снаружи.

«Настоящие» переключатели мощности для генератора должны иметь три положения: LINE, OFF и GEN. При переключении между LINE и GEN они всегда проходят через положение OFF. Такой разрыв предотвращает искрение или короткое замыкание во время перехода. Если номинальной мощности вашего генератора недостаточно для питания всего дома, вы можете установить дополнительный распределительный щит (дополнительный щит ) для основных линий, которые вы хотите резервировать. Затем эта подпанель будет подключена к системе передачи. Многие имеющиеся в продаже TS поставляются уже с предварительно смонтированной вспомогательной панелью.

My Complete Home Generator Guide

ТИПЫ ПЕРЕКЛЮЧАТЕЛЕЙ

Системы переключения генератора могут быть ручными, автоматическими или их комбинацией.

Автоматическое переключение используется с резервными системами. Он включает в себя схему управления, которая измеряет напряжение сети. Когда питание от сети прерывается, схема управления запускает генераторную установку, отключает ваш дом от сети и подключает его к генераторной установке. Затем он продолжает контролировать состояние сети. Когда он восстановлен, он коммутирует вашу бытовую проводку от генератора обратно к коммунальной сети. Когда генератор отключен, он переходит в процесс охлаждения, а затем автоматически отключается. Generac и другие резервные системы обычно включают автоматический TS на 100 или 200 А или предлагают его в качестве опции. Автоматический переключатель для жилых помещений может стоить 600 долларов и выше. Обратите внимание, что при желании вы всегда можете установить его в ручной режим.

Ручной переключатель обычно используется с переносными генераторными установками. Часто вместо настоящего устройства DPDT он состоит из двух двухполюсных выключателей с механически блокируемыми рукоятками (один для «Генераторной установки», а другой для «Линии»). Для требований нагрузки до 30 А (что составляет 7200 ВА для сети 240 В) дешевый ручной TS с дополнительной панелью может стоить менее 300 долларов. Простая блокировочная панель с двумя выключателями стоит менее 150 долларов.
На приведенной ниже схеме подключения показан пример подключения портативного генератора с 4 контактами к электропроводке дома через переключатель DPDT для 3-проводной сети 120/240 В. Пунктирные линии символически показывают металлические корпуса. На этой схеме нейтраль внутри генераторной установки не заземлена. Для простоты ввод не показан, но если вы собираетесь подключить генератор к панели дома, вам также потребуется установить его.

Вот малоизвестная деталь . Многие портативные модели, продаваемые в настоящее время в США, имеют GFCI (GFP), а их нейтраль приклеена к металлическому каркасу. Это вызывает проблему , когда вы пытаетесь использовать их с TS: когда нейтраль заземлена в двух местах, ее ток разделится, и GFCI на генераторе сработает . В результате ни одна розетка не будет работать. Есть несколько возможных решений этой проблемы. Самый безопасный – установить так называемую 9-ку. 0438 Устройство переключения нейтрали (3-х полюсный разъединитель). Он будет контролировать нейтраль вместе с двумя линиями электропередач. Другим решением является поднятие внутри передающего оборудования заземляющего провода от генераторной установки (просто изолируйте его свободный конец). Ваш генератор по-прежнему будет заземлен через нейтральную шину. Наконец, можно удалить нейтральную связь внутри генераторной установки, что отключит GFCI. Однако этот вариант не совсем безопасен — если вы когда-либо будете использовать такое устройство в полевых условиях без ТС (например, на строительной площадке), вы не будете защищены от поражения электрическим током. Такая модификация также может привести к аннулированию гарантии производителя. В любом случае все установки должны выполняться лицензированным электриком. Вы можете найти его и/или получить оценку с помощью инструмента поиска выше. И, конечно же, для всеобщей БЕЗОПАСНОСТИ убедитесь, что главный автоматический выключатель ВЫКЛЮЧЕН ДО начала каких-либо работ с электропроводкой. Также посмотрите, как подключить переносной генератор к электропроводке дома в аварийной ситуации без системы переключения.

Вся информация на этом сайте предоставляется только в справочных целях и не является профессиональной или юридической консультацией. См. полный отказ от ответственности по ссылке ниже. Требования к проводке и установке см. в National Electric Code® 2020, местных нормах и руководстве по изделию.

Главная | Стоять рядом с | портативные | Резервное питание | Генераторы скидок | Рейтинги: портативный | Рейтинги: в режиме ожидания | Переключатели передачи | Размеры | Запуск кондиционера | Инвертор-генератор | Как купить | LRA Калькулятор | Основной

Учебник по физике: Электрический ток

Если выполняются два требования к электрической цепи, то заряд будет течь через внешнюю цепь. Говорят, что есть ток — поток заряда. Использование слова тока в этом контексте означает просто использовать его, чтобы сказать, что что-то происходит в проводах — заряд движется. Тем не менее, ток — это физическая величина, которую можно измерить и выразить численно. Как физическая величина, ток — это скорость, с которой заряд проходит через точку в цепи. Как показано на диаграмме ниже, ток в цепи можно определить, если измерить количество заряда Q , проходящего через поперечное сечение провода за время t . Ток — это просто соотношение количества заряда и времени.

Текущий — это величина скорости. В физике есть несколько количественных величин. Например, скорость — это величина скорости — скорость, с которой объект меняет свое положение. Математически скорость — это изменение положения за время. Ускорение — это величина скорости — скорость, с которой объект меняет свою скорость. Математически ускорение — это изменение скорости в зависимости от времени. А мощность — это скорость, скорость, с которой над объектом совершается работа. Математически мощность – это отношение работы к времени. В каждом случае количества скорости математическое уравнение включает некоторое количество во времени. Таким образом, ток как величина скорости будет математически выражен как

Обратите внимание, что в приведенном выше уравнении используется символ I для представления величины тока.

Как обычно, когда в Классе Физики вводится величина, также вводится стандартная метрическая единица, используемая для выражения этой величины. Стандартной метрической единицей тока является ампер . Ампер часто сокращается до Ампер и обозначается символом единицы измерения A . Сила тока в 1 ампер означает, что за 1 секунду через поперечное сечение провода проходит заряд в 1 кулон.

1 ампер = 1 кулон / 1 секунда

Чтобы проверить свое понимание, определите ток для следующих двух ситуаций. Обратите внимание, что в каждой ситуации дается некоторая посторонняя информация. Нажмите кнопку Проверить ответ , чтобы убедиться, что вы правы.

Изолируют провод сечением 2 мм и определяют, что через него проходит заряд 20 Кл за 40 с. 905:30	Изолируют провод сечением 1 мм и определяют, что через него проходит заряд 2 Кл за 0,5 с.
I = _____ ампер	I = _____ ампер



Условное направление тока

Частицы, переносящие заряд по проводам в электрической цепи, — это подвижные электроны. Направление электрического поля внутри цепи по определению является направлением, в котором выталкиваются положительные пробные заряды. Таким образом, эти отрицательно заряженные электроны движутся в направлении, противоположном электрическому полю. Но в то время как электроны являются носителями заряда в металлических проводах, носителями заряда в других цепях могут быть положительные заряды, отрицательные заряды или и то, и другое. Фактически носителями заряда в полупроводниках, уличных фонарях и люминесцентных лампах являются одновременно и положительные, и отрицательные заряды, движущиеся в противоположных направлениях.

Бен Франклин, который провел обширные научные исследования как статического, так и электрического электричества, предположил, что положительные заряды являются носителями заряда. Таким образом, было установлено раннее соглашение о направлении электрического тока в направлении движения положительных зарядов. Соглашение прижилось и используется до сих пор. Направление электрического тока по соглашению является направлением, в котором будет двигаться положительный заряд. Таким образом, ток во внешней цепи направлен от положительной клеммы к отрицательной клемме батареи. На самом деле электроны будут двигаться по проводам в противоположном направлении. Зная, что фактическими носителями заряда в проводах являются отрицательно заряженные электроны, это соглашение может показаться немного странным и устаревшим. Тем не менее, это условное обозначение используется во всем мире, и к нему легко может привыкнуть студент-физик.





Ток в зависимости от скорости дрейфа

Ток связан с количеством кулонов заряда, которые проходят точку в цепи за единицу времени. Из-за своего определения его часто путают со скоростью дрейфа величины. Скорость дрейфа относится к среднему расстоянию, проходимому носителем заряда в единицу времени. Как и скорость любого объекта, дрейфовая скорость электрона, движущегося по проводу, представляет собой отношение расстояния ко времени. Путь типичного электрона по проводу можно описать как довольно хаотичный, зигзагообразный путь, характеризующийся столкновениями с неподвижными атомами. Каждое столкновение приводит к изменению направления движения электрона. Однако из-за столкновений с атомами в сплошной сети металлического проводника на каждые три шага вперед приходится два шага назад. С электрическим потенциалом, установленным на двух концах цепи, электрон продолжает движение до мигрировать вперед . Прогресс всегда идет к положительному терминалу. Тем не менее, общий эффект бесчисленных столкновений и высоких скоростей между столкновениями заключается в том, что общая скорость дрейфа электрона в цепи аномально низка. Типичная скорость дрейфа может составлять 1 метр в час. Это медленно!

Тогда можно было бы спросить: как может быть ток порядка 1 или 2 ампер в цепи, если скорость дрейфа составляет всего около 1 метра в час? Ответ таков: существует очень много носителей заряда, движущихся одновременно по всей длине цепи. Ток — это скорость, с которой заряд пересекает точку на цепи. Большой ток возникает в результате прохождения нескольких кулонов заряда по поперечному сечению провода в цепи. Если носители заряда плотно упакованы в провод, то не обязательно иметь большую скорость, чтобы иметь большой ток. То есть носители заряда не должны проходить большое расстояние за секунду, просто их должно быть много, проходящих через сечение. Ток связан не с тем, как далеко перемещаются заряды за секунду, а скорее с тем, сколько зарядов проходит через поперечное сечение провода в цепи.

Чтобы проиллюстрировать, насколько плотно упакованы носители заряда, рассмотрим типичный провод, встречающийся в цепях бытового освещения, — медный провод 14-го калибра. В поперечном сечении этого провода длиной 0,01 см (очень тонком) будет целых 3,51 x 10 ²⁰ атомов меди. Каждый атом меди имеет 29 электронов; маловероятно, что даже 11 валентных электронов будут двигаться как носители заряда одновременно. Если мы предположим, что каждый атом меди вносит только один электрон, то на тонком проводе длиной 0,01 см будет 56 кулонов заряда. С таким большим подвижным зарядом в таком маленьком пространстве небольшая скорость дрейфа может привести к очень большому току.

Чтобы еще больше проиллюстрировать это различие между скоростью дрейфа и течением, рассмотрим аналогию с гонками. Предположим, что на очень широкой гоночной трассе проходила очень большая гонка черепах с миллионами и миллионами черепах. Черепахи передвигаются не очень быстро — у них очень низкая дрейфовая скорость. Предположим, что забег был довольно коротким — скажем, 1 метр в длину — и что большой процент черепах достиг финиша одновременно — через 30 минут после начала забега. В таком случае течение будет очень большим — миллионы черепах пролетают точку за короткий промежуток времени. В этой аналогии скорость связана с тем, как далеко черепахи перемещаются за определенный промежуток времени; а ток связан с тем, сколько черепах пересекает финишную черту за определенное время.



Природа потока заряда

Как только было установлено, что средняя скорость дрейфа электрона очень и очень мала, вскоре возникает вопрос: почему свет в комнате или в фонарике загорается сразу? после включения? Не будет ли заметной временной задержки перед тем, как носитель заряда перейдет от выключателя к нити накала лампочки? Ответ — нет! и объяснение того, почему в значительной степени раскрывает природу потока заряда в цепи.

Как было сказано выше, носителями заряда в проводах электрических цепей являются электроны. Эти электроны просто поставляются атомами меди (или любого другого материала, из которого сделана проволока) внутри металлической проволоки. Как только переключатель повернут в положение на , цепь замыкается, и на двух концах внешней цепи устанавливается разность электрических потенциалов. Сигнал электрического поля распространяется почти со скоростью света ко всем подвижным электронам в цепи, приказывая им начать движение.0769 походный . При получении сигнала электроны начинают двигаться по зигзагообразной траектории в своем обычном направлении. Таким образом, щелчок переключателя вызывает немедленную реакцию во всех частях цепи, приводя носители заряда повсюду в движение в одном и том же направлении. В то время как фактическое движение носителей заряда происходит с медленной скоростью, сигнал, который сообщает им о начале движения, распространяется со скоростью, составляющей долю скорости света.

Электроны, которые зажигают лампочку фонарика, не должны сначала пройти от выключателя через 10 см провода к нити накала. Скорее, электроны, которые зажигают лампочку сразу после поворота переключателя в положение на — это электроны, которые присутствуют в самой нити накала. Когда переключатель щелкнут, все подвижные электроны повсюду начнут маршировать; и именно подвижные электроны, присутствующие в нити накала, непосредственно ответственны за зажигание ее лампочки. Когда эти электроны покидают нить накала, в нее входят новые электроны, которые становятся ответственными за зажигание лампочки. Электроны движутся вместе так же, как вода в трубах в доме. Когда кран повернут на , это вода в кране, вытекающая из крана. Не нужно ждать заметное время, пока вода из точки входа в ваш дом пройдет по трубам к крану. Трубы уже заполнены водой, и вода во всем водяном контуре одновременно приводится в движение.

Картина течения заряда, развиваемая здесь, представляет собой картину, в которой носители заряда подобны солдатам, марширующим вместе, везде с одинаковой скоростью. Их марш начинается немедленно в ответ на создание электрического потенциала на двух концах цепи. В электрической цепи нет места, где носители заряда расходуются или израсходованы. В то время как энергия, которой обладает заряд, может быть израсходована (или, лучше сказать, электрическая энергия преобразуется в другие формы энергии), сами носители заряда не распадаются, не исчезают или иным образом удаляются из заряда. схема. И в цепи нет места, где носители заряда начинают накапливаться или накапливаться. Скорость, с которой заряд входит во внешнюю цепь на одном конце, такая же, как и скорость, с которой заряд выходит из внешней цепи на другом конце. Ток — скорость протекания заряда — везде одинакова. Поток заряда подобен движению солдат, марширующих в ногу, везде с одинаковой скоростью.





Проверьте свое понимание

1. Говорят, что ток существует, когда _____.

а. провод заряжен

б. батарея присутствует

в. электрические заряды неуравновешены

д. электрические заряды движутся по петле





2. У тока есть направление. По соглашению ток течет в направлении, которое ___.

а. + заряды двигаются

б. — электроны движутся

в. + электроны движутся







3. Скорость дрейфа подвижных носителей заряда в электрических цепях ____.

а. очень быстро; меньше, но очень близко к скорости света

б. быстро; быстрее самой быстрой машины, но далеко не скорость света

в. медленный; медленнее, чем Майкл Джексон, бегает 220 метров

д. очень медленно; медленнее улитки





4. Если бы электрическую цепь можно было сравнить с водяной цепью в аквапарке, то ток был бы аналогичен ____.

Варианты:

А. давление воды	B. галлонов воды, стекающей по горке в минуту
С. вода	D. нижняя часть слайда
Е. водяной насос	F. верхняя часть слайда





5. На схеме справа изображен проводник. Две площади поперечного сечения расположены на расстоянии 50 см друг от друга. Каждые 2,0 секунды через каждую из этих областей проходит 10 Кл заряда. Сила тока в этом проводе ____ А.

а. 0,10	б. 0,25	в. 0,50	д. 1.0
эл. 5.0	ф. 20	г. 10	ч. 40
я. ни один из этих





6.
