Как подключить розетку и выключатель в одном корпусе (фото, видео)

Для экономии места все чаще используются комбинированные приборы. Как пример – розетка с выключателем в одном корпусе, устанавливаемые в подрозетник и служащие одновременно двум целям: для подключения различных приборов посредством электровилки, и для включения света.

Преимущество такой комбинации в необходимости только одного подрозетника, и как следствие, одного углубления в стене. Также достаточно подвести только один кабель с необходимым количеством жил.

2 Альтернатива

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель.

В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

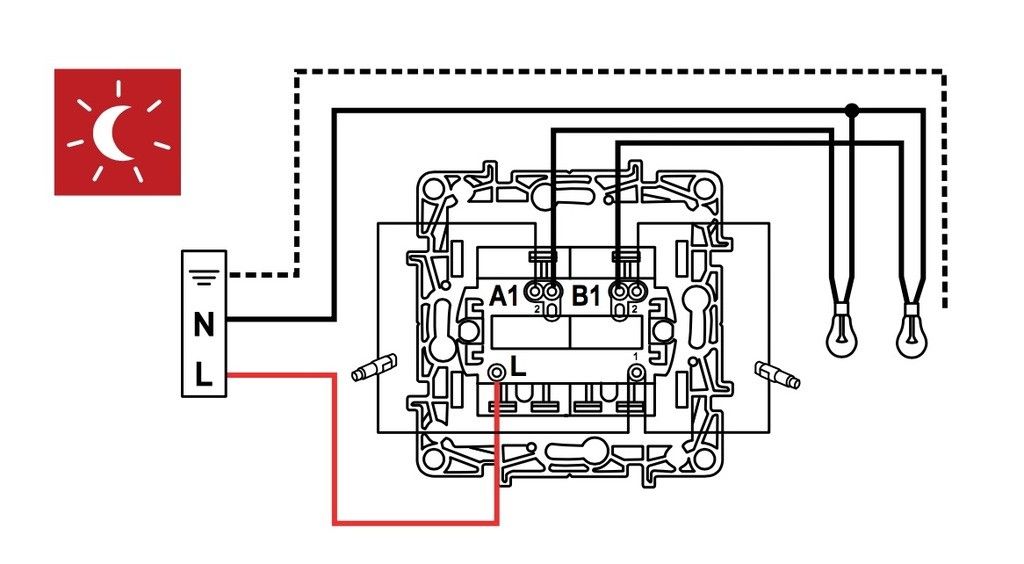

Двухклавишный блок

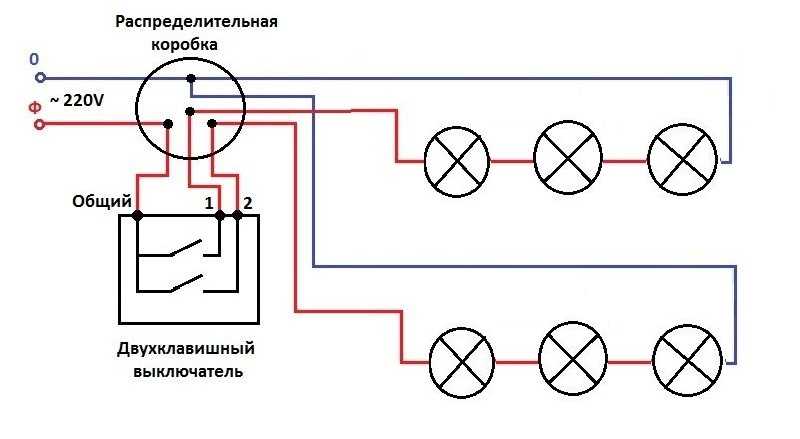

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей.

Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя. Важно не путать маркировку, чтобы позже не пострадать.

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп.

Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

преимущества и недостатки блока, электрическая схема и монтаж

Обязательные элементы помещений любого электрифицированного здания — электрические розетки и выключатели света. В ряде случаев для экономии места и снижения затрат на прокладку проводников применяется розетка с выключателем в одном корпусе. Это обеспечивает дополнительный комфорт при пользовании источниками света и бытовыми приборами. Подключение совмещенных устройств несколько сложнее, поэтому заслуживает подробного описания.

• Совмещенные устройства
  • Появление и использование
  • Рост популярности
• Преимущества и недостатки
• Монтаж и подключение
  • Электрическая схема
  • Порядок установки
• Нестандартное применение

Совмещенные устройства

Еще в середине двадцатого века повсеместно использовались только раздельные устройства управления освещением. Можно встретить квартиры, в которых рядом расположены два одноклавишных выключателя. Позднее промышленность стала выпускать выключатели с двумя клавишами для включения отдельных групп ламп в составе люстр.

Появление и использование

Трехклавишные выключатели с розеткой в одном корпусе появились в нашей стране в эпоху расцвета панельного строительства. Они использовались для управления из одной точки освещением на кухне, в туалете и ванной комнате.

Розетка служила для подключения электробритвы, фена и прочих электрических устройств, которые использовались в ванной комнате. С широким распространением стиральных машин именно к этой розетке их стали подключать, даже невзирая на отсутствие в ней заземляющего контакта.

Рост популярности

В домах современной постройки совмещенные устройства стали использовать не только для кухни и санузла, но и в жилых комнатах. Этому способствовало использование европейского стандарта на высоту расположения выключателей и розеток.

До сих пор самым популярным и удобным считается советский стандарт, согласно которому выключатели располагаются на высоте 160 сантиметров от пола, а розетки — на высоте 90 сантиметров. При такой схеме выключатель находится на уровне глаз, его хорошо видно, а пользоваться им легко. Высокое расположение выключателей дает простор фантазии при расположении мебели. Однако на такой большой высоте розетки размещать нерационально, поэтому раньше они всегда располагались отдельно.

По европейскому стандарту выключатели располагаются на уровне 90 сантиметров от пола, как и розетки во всех старых домах нашей страны. Такое размещение позволяет включать свет, не меняя положение руки. Удобство такого варианта довольно спорно, однако он позволяет использовать блок выключателя с розеткой.

Стоит отметить, что европейский стандарт предполагает размещение розеток на уровне 30 сантиметров от пола. Это позволяет удобнее располагать и маскировать провода, но затрудняет пользование точками электропитания. Кроме того, на кухне, например, розетки оптимально располагать над рабочими поверхностями, ведь именно там устанавливаются и подключаются все кухонные машины.

В последние годы есть тенденция распространения зонированного освещения. При этом из одной точки включается не только общий свет, но и местные светильники. Для этого применяются выключатели с несколькими клавишами. Совмещение их с розетками дает еще больше удобства при пользовании множеством электрических приборов.

Возможность увеличить количество розеток в помещении за счет использования комбинированных устройств способствовала существенному росту их популярности. Такой подход оказался особенно актуальным в современных условиях, когда количество бытовых электрических приборов постоянно растет.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Монтаж и подключение

Монтаж комбинированных устройств схож с установкой отдельных приборов, однако имеет свои особенности. Прежде всего стоит разобраться со схемой подключения проводов к устройству.

Электрическая схема

Для успешного подключения совмещенных в одном корпусе выключателя и розетки важно, чтобы подведенные провода были промаркированы. Как правило, в современных домах с этим проблем не возникает. Если электрическая проводка монтируется заново, то следует внимательно подойти к процессу маркировки. Иначе высок риск допустить ошибки при подключении, которые могут быть очень опасны. Неправильное подсоединение проводников грозит поражением током, коротким замыканием и пожаром.

От электрического щита обязательно идут два питающих провода: фаза и ноль. Фаза обычно отмечена белым или коричневым цветом. Ноль маркируют голубым цветом. Дополнительно может присутствовать защитная нейтраль, обозначенная желтым или зеленым цветом. Если цветовая маркировка отсутствует, определить фазу можно с помощью индикаторной отвертки. Если на месте установки устройства несколько немаркированных проводов, для определения питающих проводников придется воспользоваться мультиметром.

Ноль и фаза подключаются непосредственно к розетке. Соответствующие контакты промаркированы на колодке устройства. Здесь, в отличие от одиночной розетки, взаимное расположение нуля и фазы имеет значение. По нормам безопасности выключатель размыкает фазный провод, а нулевой проводник подводится напрямую к светильнику.

Розетка и блок выключателя в комбинированном устройстве имеют токопроводящую перемычку, соединяющую входной контакт выключателя с фазным контактом розетки.

Поэтому менять местами фазу и ноль в этом случае нельзя.

Количество выходных контактов выключателя определяется числом клавиш. Определить порядок подключения выходных проводов можно по их маркировке или опытным путем. После выполнения всех подключений следует проверить работу светильников. При необходимости всегда можно поменять местами соседние выходные провода в выключателе, если соответствие клавиш светильникам не устраивает.

Заземление (при его наличии) в подавляющем большинстве случаев подводится только к розетке. Есть небольшое число светильников с корпусом, подлежащим заземлению. Соединение заземляющих контактов таких светильников с защитной нейтралью выполняется отдельно.

Порядок установки

Разумеется, перед началом работы до места установки устройства должны быть проложены кабели от электрического щита и светильников. Для удобства фиксации корпуса прибора в стене может быть установлен подрозетник. В продаже есть специальные модели, предназначенные для комбинированных устройств.

Для монтажа следует выполнить следующие действия:

1. Отключить подачу электроэнергии на электрическом щите. Этому пункту следует уделить особое внимание, ведь он является залогом безопасного проведения работ. Желательно дополнительно проверить наличие напряжения на питающих проводах в месте подключения устройства с помощью индикаторной отвертки. Это позволит убедиться, что обесточена именно нужная линия.
2. Разобрать устройство, отделив от колодки декоративную рамку и клавиши выключателя. Обычно клавиши снимаются достаточно легко. Их можно немного поддеть плоской отверткой, но не следует прикладывать больших усилий, чтобы не повредить пластиковые элементы.
3. Зачистить провода, подведенные к устройству. Перед выполнением этой операции стоит обратить внимание на способ крепления проводов к клеммам. Зажимные контакты требуют зачистки на 5−7 мм. Винтовые зажимы потребуют зачистки на большую длину, которая зависит от сечения провода и диаметра винта.
   Если аккуратно свернуть петлю на конце провода и надеть ее на прижимной винт, получится наилучший контакт. Зачищенные участки провода не должны намного выступать за пределы крепления, чтобы не произошло короткое замыкание. Не допускается и попадание изоляции под прижимной контакт, поскольку это может привести к перегреву соединения и возникновению пожара.
4. Подключить подготовленные провода к контактам устройства согласно их маркировке по схеме, размещенной на корпусе изделия. Фаза маркируется буквой L, ноль — буквой N. Заземление маркируется стилизованной стрелкой или буквами PE. Выходные контакты выключателя обозначаются буквой L и порядковым номером клавиши.
5. Закрепить колодку в стене, вернуть на свои места клавиши и декоративную рамку.
6. Подать напряжение и проверить работу розетки и каждого подключенного светильника. Если не устраивает расположение клавиш и соответствующих светильников, придется обесточить устройство и поменять выходные провода местами. Если розетка работает, а выключатель — нет, значит, при подключении были перепутаны ноль и фаза. В таком случае придется тоже поменять их местами.

Нестандартное применение

Встречаются советы по нестандартному применению одноклавишного выключателя, совмещенного с розеткой. Прибор предлагается использовать вместо обычной розетки. Фазный контакт подключается через выключатель. Такая схема удобна для приборов, не имеющих своего выключателя, а также при необходимости обесточивать устройства, не извлекая каждый раз вилку.

Несмотря на кажущееся удобство, подобная схема подключения довольно опасна. Для маломощных потребителей она вполне приемлема, однако на практике часто приходится использовать мощные устройства. Контакты выключателя не рассчитаны на высокие токи. Может начаться искрение, разогрев и оплавление, что нередко становится причиной возгорания.

Использовать такую схему подключения категорически не рекомендуется. Даже если изначально планируется подключать только маломощные устройства, нет никакой гарантии, что потом случайно не будет включен в эту розетку мощный прибор. Лучше заранее оградить себя от неприятностей и не использовать потенциально опасных схем электропитания.

При правильном использовании совмещенные с розеткой выключатели довольно удобны и функциональны. Они позволяют удачно зонировать освещение и обеспечить дополнительные точки электропитания. Подключить розетку с выключателем самостоятельно легко, для этого будет достаточно минимальных навыков электрических работ.

Как работает проводка двухпозиционного переключателя?

В этом уроке мы познакомимся с простой, но интересной концепцией, называемой двухпозиционным переключателем. Он также называется лестничным выключателем, так как вы можете управлять одной нагрузкой, например лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает проводка типичного двухпозиционного переключателя. Это не руководство пользователя по установке или подключению 2-позиционного переключателя. Если вы планируете реализовать подобную установку у себя дома, то обязательно проконсультируйтесь со специалистом, так как процесс предполагает работу с источником питания 230 В переменного тока (или 110 В переменного тока, в зависимости от того, где вы живете).

Outline

Введение

Мы постоянно пользуемся выключателями дома, в офисе, в машине, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, мгновенный переключатель, кулисный переключатель, цифровой переключатель и т. д. Все выключатели выполняют простую задачу либо прерывания потока электрического тока, либо направления потока тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. д., представляют собой два терминальных устройства. Но есть специальный переключатель под названием «Двусторонний переключатель», который является важным компонентом в реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки 2-позиционного выключателя, мы узнаем о двухстороннем выключателе света, который является основным элементом 2-позиционного переключателя, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя клеммами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении клеммы COM и L1 соединены, а во второй позиции соединены клеммы COM и L2.

Этот тип соединения обычно называют схемой «разорвать перед соединением», так как первое соединение должно быть разорвано, прежде чем будет выполнено второе соединение. Это отличается от обычного двухконтактного переключателя, который представляет собой просто устройство включения или выключения.

На следующем изображении показан вид спереди и сзади типичного бытового двустороннего переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном абзаце, двухпозиционный переключатель очень удобен для лестничного освещения, так как вы можете включить свет непосредственно перед тем, как начнете подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет. путем переключения переключателя, расположенного в верхней части лестницы.

Есть несколько способов, с помощью которых вы можете установить двустороннее соединение коммутатора. Один из них — более старый метод, который в настоящее время редко используется, а другой — более современная и безопасная версия, которая применяется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Подключение стандартного двухпозиционного выключателя

В первом способе подключения используется пара двухпозиционных выключателей света с трехпроводным управлением (3-проводное управление). Ниже приведена простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что обе клеммы COM соединены вместе. Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих выключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко представить, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей переключен, свет включается. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в приведенном выше состоянии клеммы COM обоих коммутаторов подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, т. Е. COM переключателя 1 теперь подключен к его терминалу L2, тогда есть путь для замыкания цепи, и свет включится.

Чтобы выключить свет, мы можем переключить либо Переключатель 1, либо Переключатель 2, так как любое действие переключения нарушит подачу тока к свету. Итак, учитывая все возможности, лампочка горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если сравнить эту установку с цифровой электроникой, то она аналогична Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующим L1 и Клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. е. 3-проводного управления двухпозиционным переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Состояние света
L1	L1	ВЫКЛ
L1	L2	ПО
L2	L1	ПО
L2	L2	ВЫКЛ

Этот метод рекомендуется, так как и линейный, и нулевой провода идут от одной и той же цепи освещения (или выключателя), хотя при этом используется больше проводов.

Альтернативный метод проводки двухпозиционного переключателя

Следующая конструкция проводки представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных предприятиях. Его также называют двухпроводной проводкой управления (2 Wire Control).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, необходимо использовать предыдущую проводку.

Я включил альтернативный метод подключения только в качестве справки, а также объясню его недостатки.

Что касается фактической проводки, то на следующей схеме показана реализация двухпроводного переключателя с двухсторонним управлением.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Что касается клемм COM, то клемма COM первого переключателя подключена к фазе (или к линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда любой из переключателей переключается, свет включается. С точки зрения цифровой электроники эта конфигурация аналогична Ex-NOR Gate.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. е. 2-проводного управления двусторонним переключателем

Переключатель 1 COM (подключен к)	Переключатель 2 COM (подключен к)	Статус Света
L1	L1	ПО
L1	L2	ВЫКЛ
L2	L1	ВЫКЛ
L2	L2	ПО

Несмотря на то, что этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут быть подключены к разным цепям освещения (или выключателям).

Еще один серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если активный и нейтральный провода расположены в непосредственной близости, они компенсируют электромагнитное излучение друг друга.

Но в этой проводке есть вероятность того, что нейтральный и активный провода проложены отдельно в разных частях дома, образуя гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двусторонних световых выключателей для демонстрации работы, но я подумал, что сделаю аналогичную установку, используя пару однополюсных двухпозиционных (SPDT) тумблеров и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двусторонний переключатель света, поскольку он имеет три клеммы и работает очень похоже на двусторонний переключатель света.

На следующем изображении показан типичный переключатель SPDT с его клеммами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. е. 3-проводное управление) с литий-ионным аккумулятором 3,7 В в качестве источника питания. Он работал безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному выключателю, работе с двухпозиционным переключателем, различным типам проводки двухпозиционного переключателя или лестничной проводки, а также схема проводки.

Как подключить сигнальный выключатель? 2- и 3-сторонняя проводка

Содержание

Что такое сигнальный выключатель и как его подключить?

Выключатель контрольного света состоит из выключателя и встроенной неоновой лампочки, которая светится, когда выключатель находится в положении ВКЛ., и питание проходит через него к точке освещения или любой другой подключенной нагрузке или приборам.

Пилотные выключатели обычно используются и устанавливаются в туннелях, коридорах, подвалах, чердаках и гаражах, где их хорошо видно с места выключателя.

Для большинства переключателей контрольных ламп требуется нейтральный провод, в то время как однополюсный переключатель особого случая может быть подключен непосредственно через провод питания, а нейтраль подключается через нейтральный провод нагрузки благодаря специальному механизму внутри переключателя.

Основным типом пилотного выключателя неонового света могут быть провода, такие же, как комбинация выключателя и выходного устройства, как показано на рисунке ниже. Имейте в виду, что имеется отрывной язычок ребра (такой же, как в комбинации выключатель/розетка), который не поврежден со стороны линии (горячей) клеммы, т. е. горячий провод может быть подключен к одной латунной (или золотой) клемме, а не к обеим. терминалы.

Нейтральный провод от выключателя и провод заземления должны быть подключены к серебряной клемме и зеленой клемме соответственно. Клемма переключателя нагрузки может быть подключена к осветительному прибору или любой другой нагрузке, например, вытяжному вентилятору и т. д.

Таким образом, когда переключатель включен, питание проходит через переключатель к подключенной нагрузке, контрольная лампочка (неоновая лампа в качестве индикатора) начинает светиться. Точно так же, когда переключатель выключен и нагрузка отключена, контрольная лампа также выключается.

• Запись по теме: Как подключить розетку? Схемы подключения розеток

Подключение двухпозиционного выключателя неонового света с лампочкой

На следующей простой схеме подключения показано, как подключить контрольный выключатель неонового света к точке освещения. На схеме подключения четко видно, что провод под напряжением (линейный или горячий) подключен к черной клемме со стороны линии. Имейте в виду, что защелка между двумя черными клеммами на стороне линии не повреждена, т. е. обе черные клеммы соединены между собой, и к горячему проводу может быть подключен только один провод.

Нейтральный провод подключается к серебряной клемме контрольного выключателя, а также к лампочке, а зеленая клемма подключается к земле. Наконец, лампочка подключается к клемме нагрузки переключателя (латунной или золотой). Таким образом, проводное соединение работает следующим образом.

• Когда переключатель включен = лампочка включена = неоновая контрольная лампа включена
• Когда переключатель ВЫКЛ. = лампочка ВЫКЛ. = неоновый контрольный световой индикатор ВЫКЛ.

Полезно знать:

Выключатели контрольной лампы Cooper и Leviton одинаковы, но клеммы (линейная и нейтральная) находятся на противоположных сторонах, за исключением клеммы заземления, но клемма заземления находится посередине в выключателе контрольной лампы Cooper, а в выключателе контрольной лампы Leviton он находится на нижней (нижней) стороне. На приведенной выше схеме подключения показан выключатель контрольной лампы Leviton. Пожалуйста, обратитесь к руководству пользователя конкретного неонового света или любого другого выключателя перед установкой или проконсультируйтесь с лицензированным и профессиональным электриком.

Связанная проводка:

• Как подключить розетку GFCI? – Схемы электропроводки GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение 3-позиционного переключателя сигнальной лампы

На этой схеме показано, как подключить 3-позиционный переключатель сигнальной лампы, как показано ниже. Поскольку это трехстороннее подключение проводки, мы использовали два переключателя, один из которых является обычным трехпозиционным переключателем, а второй — трехпозиционным переключателем контрольной лампы.

Поскольку назначение этой проводки с 3-мя контактами состоит в том, чтобы управлять лампочкой из двух разных мест (аналогично 3-ходовому переключению в лестничной проводке) при использовании контрольного выключателя. Мы использовали только один 3-позиционный переключатель контрольной лампы (вы можете использовать два или более) с обычным 3-позиционным переключателем. Для управления лампочкой более чем из двух мест используйте промежуточный или четырехпозиционный переключатель между трехпозиционными переключателями.

В этой проводке две латунных или золотых клеммы соединены между собой путевыми проводами, а линейная клемма подключена к проводу под напряжением от автоматического выключателя. Латунная клемма обычного трехпозиционного переключателя подключена к лампочке. Точно так же нейтральный провод подключается к лампочке, а также к серебряной клемме контрольного выключателя неонового света. Наконец, заземляющий провод подключается к выключателям и светильнику.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Таким образом, лампа управляется из двух разных мест с помощью 3-позиционного переключателя контрольной лампы и обычного 3-позиционного переключателя.

Полезно знать:

Двухпозиционный или трехпозиционный переключатель?

«Трехсторонний» — это североамериканский (США) термин для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стрэпперы» для британцев и «путешественники» для США.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электропроводка розетки GFCI контрольной лампы с выключателями контрольной лампы

 На следующей схеме подключения показано, как подключить контрольную лампу GFCI с другими защищенными выключателями контрольной лампы. Имейте в виду, что мы использовали два разных выключателя контрольной лампы, т. е. выключателю контрольной неоновой лампы 1 нужен активный нейтральный провод, а выключателю контрольной лампы 2 нейтральный провод не требуется. Имейте в виду, что между двумя линейными клеммами GFCI нет разрывного ребра, как в комбинированном устройстве или контрольном выключателе неоновой подсветки.

Поскольку мы знаем, что любая нагрузка, подключенная к стороне нагрузки GFCI, защищена от замыканий на землю. Здесь применяется то же правило, т. е. оба контрольных выключателя подключены к стороне нагрузки GFCI. Другими словами, лампочки, подключенные к обоим неоновым выключателям контрольной лампы, защищены GFCI.

важно Примечания:

• Мы использовали красный для горячего, черный для нейтрального, зеленый для земли и синий для контактных проводов только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
