Схема подключения инфракрасного потолочного обогревателя: как подключить терморегулятор, способы монтажа устройства и подключение нескольких ИК обогревателей
Как правильно подключить инфракрасный обогреватель, схема подключения терморегулятора к инфракрасному обогревателю
Классическая система отопления в современном мире себя изжила. И произошло это в связи с наличием в ней массы недостатков: существенные потери тепла, медленное обогревания, расслоение воздушных масс и прочее. Именно такие факторы повлияли на возникновение особого интереса пользователей к инфракрасным обогревателям.
Особенность инфракрасных обогревателей
Инфракрасный обогреватель можно крепить к деревянной поверхности
Инфракрасные обогреватели – уникальная возможность сделать жизнь комфортной в дачных помещениях, квартирах, частных домах. На сегодняшний день подобные устройства также очень востребованы в офисах и других подобных заведениях, где нужна регулирующая тепловая система.
Можно ли использовать инфракрасный обогреватель в качестве единой системы отопления? Очень интересный вопрос, на который однозначно можно ответить утвердительно.
Такой тип отопления шикарно подойдет, как и для основной системы обогревания, так и в качестве дополнения. Разница будет выражаться исключительно в расчетной мощности.
Данный вид отопления имеет ряд преимуществ:
- Не требует огромных затрат ни денежных, ни трудовых на установление мощных конструкций.
- Характеризуется бесшумной работой и автоматизацией.
- Гарантирует безопасность и экологическую чистоту.
- Предоставляет возможность зонального нагрева. При этом может сохранять разную температуру в двух различных между собой зонах.
Устройство можно устанавливать для зонального обогрева
Инфракрасный обогреватель легко установить, прикрепить и пользоваться. Он максимально быстро начинает выполнение своих функций, обеспечивая высокий уровень комфорта в зоне своих действий. Огромным плюсом использования такого вида отопления есть небольшой процент снижение влаги в помещении. То есть нет проблемы сухого воздуха.
Для получения максимальной пользы от использования такой полезной установки следует правильно осуществить его установление.
Установка потолочного обогревателя
Монтаж инфракрасного обогревателя проводят на разных поверхностях
Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.
На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.
Виды инфракрасного обогревателя:
- в виде отдельного устройства;
- в качестве пленки.
Монтаж инфракрасного потолочного обогревателя гораздо проще, чем работа с пленкой. В данном случае лишь требуется выполнение общих принципов. Во-первых, должно быть хорошее крепление, которое не будет изгибаться под тяжестью веса теплового агрегата.
Надежнее всего крепить устройства на металлические кронштейны
Они предоставляют возможность осуществлять монтаж устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью установка возможна не только на потолке, но и непосредственно на стене.
Правила установки прибора:
- Электрические кабеля должны быть проложены только по негорючей поверхности.
- Элементы крепление не должны касаться нагревательной части.
- При монтаже теплового сооружения следует исключить возможный контакт с легковоспламеняющейся поверхностью и осуществить полную изоляцию электропроводки.
- Крепить изделия следует на высоте от 2,5 до 3,5 метров.
Для установки прибора в жилом помещении, приобретать следует те устройства, мощность которых не превышает 800 Ватт.
Всегда следует помнить о правилах пожарной безопасности. В данном случае также нельзя их игнорировать, поскольку это может привести к загоранию помещения.
Монтаж пленочного обогревателя
Установка пленочного обогревателя осуществляется на подготовленную поверхность
Установка пленки также требует выполнения целого ряда нюансов. Например, потолки не должны быть ниже, чем 230 см. Если не выполнить это условие, будет наблюдаться дискомфорт, связанный с перегревом.
Правила монтажа:
- Укладка пленки должна осуществляться на идеально подготовленной поверхности, на которой уже будут полностью проведены отделочные работы.
- Крепятся полотна на влагонепроницаемый материал.
- Если место укладки граничит с чердаком, следует в первую очередь заняться его утеплением. Только в таком случае будет гарантированный результат от использования.
- Резка пленки должна осуществляться исключительно по указанным меткам производителя.
- Для максимальной эффективности, при укладке следует учитывать длину одного полосового фрагмента. Она не должна превышать восьми метров.
- Что касается расположения соседних элементов, то между ними должно быть расстояние больше 5 мм.
- Сгибать пленочный обогреватель запрещается более чем на 900.
- Крепление должно осуществляться только скобами.
- Проводить монтажные работы следует только при плюсовой температуре воздуха. Если укладывать пленку при показателях от -50С и ниже, то после прогрева помещения могут образоваться складки.
Фиксируется пленка с помощью скоб
Огромную и незаменимую роль в эксплуатации инфракрасного обогревателя играет терморегулятор. Поговорим о том, что это и какая его взаимосвязь с рассматриваемым отопительным объектом? Самой главной его задачей является осуществление контроля за регулированием работы прибора. Также следует отметить, что термостаты существуют в целях экономии энергии. Периодически вымеряют температуру воздуха, затем в ходе проверки регулируют работу инфракрасного обогревателя, включая его либо наоборот приостанавливая работу.
Виды терморегуляторов
С помощью терморегулятора легко контролировать температуру воздуха
Нынешний строительный рынок представляет большой выбор различных деталей, которые служат для экономии электроэнергии.
Среди их множества следует отметить терморегуляторы. Перед тем как подключить терморегулятор к любому типу инфракрасного обогревателя, надо знать какие виды бывают. Также необходимо учитывать их особенность и метод крепления.
Основные виды:
- механический;
- электронный.
Механический терморегулятор
Механический термостат представляет собой коробочку, верх которой оснащен специальным переключающим приспособлением. На корпусе также имеется световой показатель активности данного устройства.
Следует отметить, что механические модели лучше всего не использовать без присмотра. Поскольку функции управления на расстоянии в таком приспособлении отсутствуют. Есть конечно модели и посовременнее, но все же они не выпускаются в огромных количествах.
Электронный терморегулятор
Электронные терморегуляторы имеют ряд своих преимуществ. В первую очередь, отмечается их широкая функциональность и возможность управления. Контроль может осуществляться с помощью кнопок или же сенсорным методом.
Рассматриваемый вариант также дает возможность управления с помощью мобильного телефона, что соответственно очень удобно и практично. Единственным минусом является его высокая стоимость.
Оба вида требуют выполнение двух правил установки: избежание влажности, которая может навредить устройству и избежание попадания солнечного света и тепла. В противном случае работа термостата будет некорректной и, естественно, есть вероятность поломки обоих приборов.

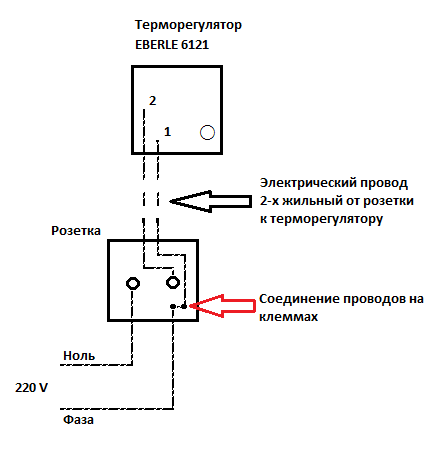

Способы подключения терморегулятора к обогревателю
Подключение терморегулятора
Есть несколько методов подключения термостата к инфракрасному обогревателю. Первый из них простейший, заключается в соединении одного термостата и одного электрообогревателя.
Второй свидетельствует о возможности параллельного подключения. То есть один терморегулятор может параллельно проводить контроль нескольких обогревателей.
Эксплуатация одного терморегулятора на множественное число обогревателей является идеальным вариантом использования. В таком случае прослеживается максимальная практичность, удобность и экономия. Помощником в этом деле должен стать магнитный пускатель. Обязательным в данном случае есть использование, специально разработанной, индивидуальной схемы подключения. Существует вариант использования похожей схемы, но это лишь для тех, кто себя, как говорится, не бережет. Тщательно продуманная работа является залогом собственной безопасности. Следует помнить, что даже маленькая неточность и поломка могут стать причиной пожароопасной ситуации с плачевными последствиями.
Некоторые производители в изначальном комплекте вместе с обогревателем предоставляют пускатель магнитного типа. Также к нему идут провода для осуществления соединения необходимой схемы подключения.
Итак, можно подвести итог вышеизложенного и отметить, что правильно установить инфракрасный потолочный обогреватель сможет любой мужчина. В этом нет ничего сверхъестественного. Нужно лишь правильно и информативно подготовиться, чтобы выполнить все верно.
Обязательным правилом хорошей установки должно быть использование терморегулятора, который поможет осуществить максимально необходимый контроль за работой теплового обогревателя. Инфракрасный обогреватель – это экономия энергии. Подключение такого устройства через терморегулятор – уже двойная экономия, которая нигде не бывает лишней. Особенно это касается дачи или сельскохозяйственных помещений.
Каждый сам для себя решает уровень комфорта. Выбрать пользование инфракрасным обогревателем означает выбрать максимальный комфорт.
Опубликовано 29.06.2018 Обновлено 03.03.2021 Пользователем digrand
Монтаж потолочных инфракрасных обогревателей
Такая широкая популярность инфракрасных обогревателей вполне обоснована, прежде всего, тем, что данные установки обеспечивают максимально эффективный обогрев помещения при минимальных затратах энергии, а установка такого нагревателя не требует особых навыков и больших временных затрат.
В большинстве своем инфракрасные обогреватели устанавливаются на потолок, поэтому далее будет рассмотрена схема подключения именно потолочной конструкции.
Содержание
- Важные сведения о работе ИК обогревателей
- Пример расчета мощности
- Как регулировать нагрузки?
- Техника безопасности и рекомендации по монтажу
- Проверка правильности установки
Важные сведения о работе ИК обогревателей

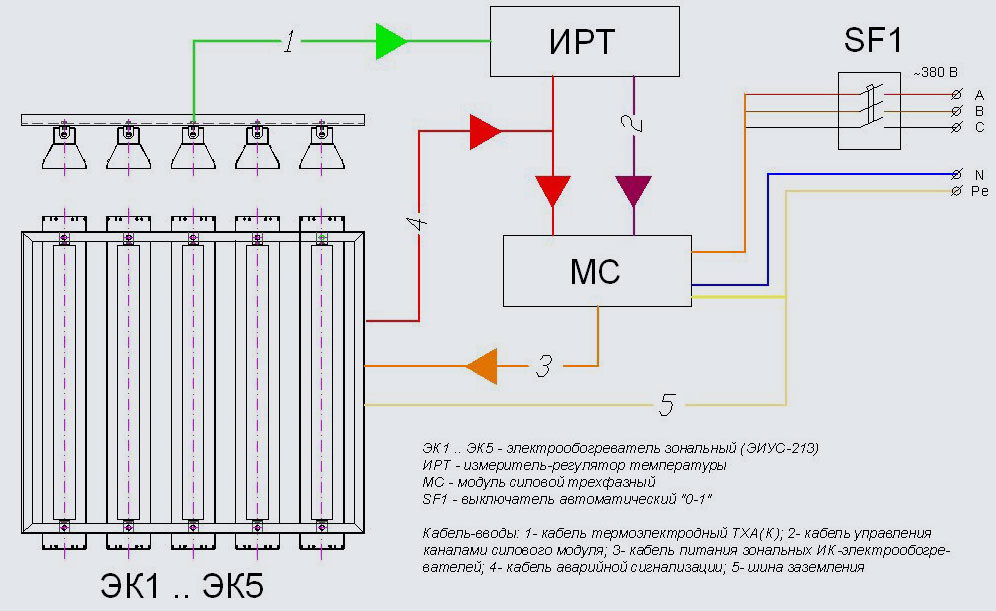

Устройство инфракрасных обогревателей имеет зональный и точечный обогрев. Схема подключения данного оборудования представлена на следующем изображении: Рис. 1.
Перед началом работы вам нужно будет подготовить инструменты для монтажа и план дома. Инструменты следующие:
- перфоратор;
- шуруповерт;
- рулетка;
- набор отверток;
- плоскогубцы.
Перед началом монтажа вам нужно будет собрать полную информацию о доме, на основании которой будет составлена схема подключения установки.
Определите площадь и размер всех помещений, узнайте характеристики теплоизоляции, оконных конструкций и пр.
Вам нужно будет замерить напряжение в сети при максимально высокой нагрузке на терморегулятор. Для этого нужно включить одновременно как можно больше разных электроприборов. Напряжение должно составлять порядка 220-230 В с отклонением не больше 10-20%.
В случае если будет иметь место большее отклонение, используйте стабилизаторы. Вам обязательно понадобится индивидуальная схема подключения, для составления которой нужен план дома. Если таковой отсутствует, нарисуйте его самостоятельно. Далее будет приведен пример расчета для стандартного частного дома.
Вернуться к оглавлению
Пример расчета мощности
Прежде чем приступать к процессу монтажа инфракрасных обогревателей, выполните расчеты всех помещений в доме. В качестве примера будут использованы следующие значения:
- коридор — 5 м²;
- кухня и гостиная — 20 м²;
- две спальные комнаты по 10 м²;
- кладовка — 3 м²;
- санузел — 5 м².
Общая площадь составляет порядка 53 м². Нужно подобрать такое количество инфракрасных обогревателей, которого было бы достаточно для обогрева всех этих помещений. Схема подключения должна включать все места, в которых нужно выполнить монтаж. Определите общее количество инфракрасных обогревателей с учетом их мощности.
В этом примере для обогрева кухни и гостиной понадобится 2 обогревателя на 1000 Вт. Каждый из них обогреет 10 м². В каждой спальне нужно будет установить по 1 терморегулятору — устройству на 1000 Вт. Для обогрева коридора, кладовки и санузла будет достаточно устройств мощностью в 500 Вт. В результате суммарная мощность составит порядка 5,5 кВт. Схема подключения системы выглядит следующим образом: Рис. 2.
Монтаж обогревателей должен выполняться на определенной высоте. Как правило, данное значение колеблется в промежутке 220-350 см. Монтаж обогревателя нельзя выполнять на высоте менее 50 см от головы человека.
Нежелательно подключать их там, где постоянно присутствует человек. К примеру, рекомендуется исключить монтаж через гостиную комнату или кухню. Чтобы предотвратить воздействие ИК излучения на голову, обогреватель можно сместить немного в сторону.
Нельзя выполнять подключение таких обогревателей рядом с потолками и оконными конструкциями из ПВХ, т.к. это будет приводить к потере тепла.
Важно соблюдать расстояния между инфракрасными обогревателями и поверхностями.
Вернуться к оглавлению
Как регулировать нагрузки?
Рисунок 3. Устройство лампового инфракрасного обогревателя.Процесс регулирования нагрузок является автоматизированным. Он позволяет контролировать нагрузку на газовые термостаты. Это очень важный момент и рекомендуется выбрать именно такой вариант установки. Дело в том, что при условии обеспечения достаточно качественной теплоизоляции помещения терморегулятору нужно будет работать не более 20 минут в час, чтобы поддерживать температуру на необходимом уровне.
А это позволяет снизить нагрузку в 3 и более раз, что является достаточно важным фактором. Желательно сделать выбор в пользу именно этого варианта. Основным материалом для подобного подключения является короб, в который укладываются провода. В случае если вы собираетесь выполнить скрытую проводку в стене, то понадобится и гофра.
Для подключения инфракрасных обогревателей используются провода сечением 1,5-2,5. Конкретное значение зависит от уровня нагрузки на терморегулятор. Специалисты рекомендуют еще до начала монтажа подключить общий автомат. При работе не забывайте соблюдать технику безопасности.
Если вы отдали свой выбор в пользу газового инфракрасного обогревателя, не забывайте о специфике работы этого оборудования. Терморегулятор имеет свои особенности, поэтому при монтаже устройства нужно соблюдать все важные правила. Ознакомиться со схемой лампового инфракрасного обогревателя вы можете на следующем изображении: Рис. 3.
Вернуться к оглавлению
Техника безопасности и рекомендации по монтажу
Таблица определения количества ИК обогревателей для основных типов помещения.
При подключении инфракрасного обогревателя нужно выдерживать безопасное расстояние от прибора к человеку, поверхностям и предметам, а также к электрическим розеткам, чтобы не допустить их перегрев в зоне действия ИК-обогревателя. Для подключения прибора используются плавающие кронштейны, которые, как правило, идут в заводской комплектации. В качестве основы лучше всего использовать поверхность из твердой древесины. Устанавливать обогреватель на декоративную поверхность можно лишь в том случае, если она способна переносить температуры выше 80°С. Также для крепления излучателя нужно будет купить дюбели и крюки, если их не оказалось в комплекте с обогревателем.Чтобы самостоятельно установить инфракрасный обогреватель, вам понадобится надежное крепление. Установка терморегулятора предусматривает прокладывание управляющего и сетевого провода. Если вы собираетесь устанавливать терморегулятор в помещении с уже законченным ремонтом, то для прокладки проводки лучше пригласить специалиста.
Настенные модели более просты в подключении.
Для их монтажа достаточно взять перфоратор или дрель, сделать в стене 2 отверстия, закрепить плавающий кронштейн при помощи обычных дюбелей, прикрепить крюк и навесить прибор.
Встречаются такие модели обогревателей, в которых для крепления используются не отверстия, а подвесы. Если вы купили именно такой прибор, снимите с него крышку и вставьте подвесы в паз, наденьте крышку обратно и установите обогреватель в отведенном для этого месте.
Вернуться к оглавлению
Проверка правильности установки
После того как монтаж обогревателя будет завершен, нужно проверить, правильно ли вы все сделали. Для этого проведите к колодке с клеммой кабель и заземлите. Протрите поверхность устройства спиртом. Подождите, пока он испарится, включите прибор в розетку и выставьте необходимый температурный режим. Дайте обогревателю поработать в течение 2 часов, чтобы с его поверхности испарилась заводская смазка. При этом будет иметь место специфический запах, беспокоиться не стоит.
https://1popechi.ru/youtu.be/JA4twLWujqs
При соблюдении несложных рекомендаций по монтажу и эксплуатации ваш обогреватель будет работать долгие годы, обеспечивая комфортный и здоровый микроклимат во всех помещениях вашего дома. Удачной работы!
Схемы внутренней проводки — помощь в установке.
Техническая информация
В этом разделе содержится набор схем внутренних соединений, которые помогут при установке или устранении неисправностей вашего обогревателя.
Как пользоваться этим руководством
Чтобы просмотреть схему внутренней проводки для вашей модели обогревателя, выберите суффикс управления, соответствующий вашему обогревателю, щелкнув ссылку в столбце Модель таблицы ниже.
| RE-VERBER-RAY HIGH INTENSITY DR HEATERS | ||||
|---|---|---|---|---|
| Model (control suffix) | Voltage | Ignition System | Production Period | |
| 1 | NFS-2 / PFS-2 | 25 В | Прямое искровое | 05. 01 – настоящее время |
| 2 | NFS-2 / PFS-2 | 26 В прямое | Искровое0026 | 1984 – 01/05 |
| 3 | NFS-2 / PFS-2 | 120V | Direct Spark | 03/97 – Present |
| 4 | NFS-2 / PFS-2 | 120V | Direct Spark | 1985 – 05/97 |
| 5 | NMV-2 / PMV-2 | MV | Millivolt | 1978 – Present |
| 6 | NSPI-8 | 25 В | Запальная искра | 1979 – 1999 |
| 7 | NSPI-8 | 120V | Spark Pilot | 1979 – 1999 |
| 8 | NT-2 / PT-2 | 25V | Manual Ignition | 1978-1998 |
| 9 | NT-2 / PT-2 | 120 В | Ручной зажигание.0026 | 1976 – 1997 |
| 11 | NE-2 | 120V | Glow Coil | 1976 – 1997 |
| 12 | NGCI-3 | 25V | Glow Coil | 1988 – 1996 |
| 13 | NGCI-3 | 120V | Glow Coil | 1988 – 1996 |
| 14 | NSP-4 | 25V | Spark Pilot | 1976 – 1993 |
| 15 | NSP-4 | 120V | Spark Pilot | 1976 – 1993 |
| 16 | NFS / PFS | 120V | Direct Spark | 1976 – 1983 |
| 17 | All Other | 25V | Any | |
| 18 | All Other | 120V | Any | |
| RE-VERBER-RAY LOW INTENSITY TUBE HEATERS (Under Development) | ||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Series | MBH | Version | Production Period | |||||||||||||||||||||||||||||||||||||||
| 1 | DTH | 40-100 | N/A | 11/86 & Prior | ||||||||||||||||||||||||||||||||||||||
| 2 | DTHS | 40-100926 | 0027 N/A1984 & Prior | |||||||||||||||||||||||||||||||||||||||
| 3 | DTHS | 40-100 | N/A | 1985 to 11/86 | ||||||||||||||||||||||||||||||||||||||
| 4 | DTH(S)-2 | 40 -100 | N/A | 11/86 до 01/87 | ||||||||||||||||||||||||||||||||||||||
. | ||||||||||||||||||||||||||||||||||||||||||
| 6 | DTH(S)-2 | 40-100 | Н/Д | 04/92–01/01 | ||||||||||||||||||||||||||||||||||||||
| 7 | DTH (S) -2 | 125, 150 | N/A | 1988 по 1989 г. | N/A | 1989 to 1994 | ||||||||||||||||||||||||||||||||||||
| 9 | DTH(S)-3 | 150 | N/A | 1990 to 1994 | ||||||||||||||||||||||||||||||||||||||
| 10 | DBS | All | N/ A | с 01/94 по 01/09 | ||||||||||||||||||||||||||||||||||||||
| 11 | DRV | All | N/A | 01/91 to 12/01 | ||||||||||||||||||||||||||||||||||||||
| 12 | HL | All | No flame rod | 01/94 to 05/04/95 | ||||||||||||||||||||||||||||||||||||||
| 13 | HL | All | Flame rod w/ direct sense | 05/04/95 to 09/95 | ||||||||||||||||||||||||||||||||||||||
| 14 | HL | All | Flame rod w/ remote sense | с 09.95 по 09.00 | ||||||||||||||||||||||||||||||||||||||
| 15 | HL-2 | All | 09-00 | 09/00 to 08/02 | ||||||||||||||||||||||||||||||||||||||
| 16 | HL-2 | All | 08-02 | 08/02 to 06 /03 | ||||||||||||||||||||||||||||||||||||||
| 17 | HL2 | All | 06-03 | 06/03 to 05/05 | ||||||||||||||||||||||||||||||||||||||
| 18 | HL2 | All | 05-05 | 05/05 to Present | ||||||||||||||||||||||||||||||||||||||
| 19 | HL3 | All | 07-08 | 07/08 to 9/12 | ||||||||||||||||||||||||||||||||||||||
| 20 | HL3 | All | 10-12 | 10/12 to Present | ||||||||||||||||||||||||||||||||||||||
| 21 | DX | All | No flame rod | 01/93 to 05/04/95 | ||||||||||||||||||||||||||||||||||||||
| 22 | DX | All | Flame rod w/ direct sense | 05/04/95 to 09/95 | ||||||||||||||||||||||||||||||||||||||
| 23 | ДВ | All | Flame rod w/ remote sense | 09/95 to 08/00 | ||||||||||||||||||||||||||||||||||||||
| 24 | DX-2 | All | 09-00 | 09/00 to 05/03 | ||||||||||||||||||||||||||||||||||||||
| 25 | DX2 | All | 06-03 | 06/03 to 08/14 | ||||||||||||||||||||||||||||||||||||||
| 26 | DX2 | All | 05-05 | 09/14 to Present | ||||||||||||||||||||||||||||||||||||||
| 27 | DX3 | Все | 07-08 | 07/08 to 09/12 | ||||||||||||||||||||||||||||||||||||||
| 28 | DX3 | All | 10-12 | 10/12 to Present | ||||||||||||||||||||||||||||||||||||||
| 29 | XTS | All | 05 -00 | 08/99 to 05/03 | ||||||||||||||||||||||||||||||||||||||
| 30 | XTS | All | 06-03 | 06/03 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 31 | XTS | All | 05 -05 | 05. 05 — 04.08 | ||||||||||||||||||||||||||||||||||||||
| 32 | XTS3 | All | 07-07 | 07/07 to 07/12 | ||||||||||||||||||||||||||||||||||||||
| 33 | DET | All | 06-03 | 06/03 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 34 | DET | All | 05-05 | 05/05 to 06/07 | ||||||||||||||||||||||||||||||||||||||
| 35 | DET3 | All | 08-06 | 08/06 to 06/09 | ||||||||||||||||||||||||||||||||||||||
| 36 | DET3 | All | 07-09 | 07/09 to 09/12 | ||||||||||||||||||||||||||||||||||||||
| 37 | DET3 | All | 10-12 | 10/12 to Present | ||||||||||||||||||||||||||||||||||||||
| 38 | DES | All | 05-00 | 05/00 to 06/03 | ||||||||||||||||||||||||||||||||||||||
| 39 | DES | All | 06-03 | 06/03 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 40 | DES | Все | 05-05 | 05/05 to 06/07 | ||||||||||||||||||||||||||||||||||||||
| 41 | DES3 | All | 05-06 | 05/06 to 06/09 | ||||||||||||||||||||||||||||||||||||||
| 42 | DES3 | All | 07-09 | 07/09 to 9/12 | ||||||||||||||||||||||||||||||||||||||
| 43 | DES3 | All | 10-12 | 10/12 to Present | ||||||||||||||||||||||||||||||||||||||
| 44 | LS | All | 06 -00 | 00. 06.2012 | ||||||||||||||||||||||||||||||||||||||
| 45 | LS | All | 12-14 | 2012 to 2014 | ||||||||||||||||||||||||||||||||||||||
| 46 | LS3 | All | 12-16 | 2013 to 2016 | ||||||||||||||||||||||||||||||||||||||
| 47 | LS3 | All | 16-17 | 2016 to Present | ||||||||||||||||||||||||||||||||||||||
| 48 | LD | All | 06-00 | 06/00 to 2012 | ||||||||||||||||||||||||||||||||||||||
| 49 | LD | All | 12-14 | 2012 to 2014 | ||||||||||||||||||||||||||||||||||||||
| 50 | LD3 | All | 13-16 | 2016 to 2016 | ||||||||||||||||||||||||||||||||||||||
| 51 | LD3 | All | 11-16 | 2016 to Present | ||||||||||||||||||||||||||||||||||||||
| 52 | SV | All | 06-00 | 06/00 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 53 | SV | All | 05-05 | 05/05 to Present | ||||||||||||||||||||||||||||||||||||||
| 54 | HLV | All | 11-01 | 11/01 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 55 | HLV | All | 05-05 | 05 /05 to Present | ||||||||||||||||||||||||||||||||||||||
| 56 | QTD | All | 03-10 | 03/10 to 8/16 | ||||||||||||||||||||||||||||||||||||||
| 57 | QTD2 | All | 09-16 | 09/16 по настоящее время | ||||||||||||||||||||||||||||||||||||||
| 58 | QTS | Все | 03-10 | 03/10 до 8/16 | ||||||||||||||||||||||||||||||||||||||
| 59 | QTS2 | QTS2 | QTS2 | . 60 | CL | All | 09-04 | 09/04 to 07/06 | ||||||||||||||||||||||||||||||||||
| 61 | CL | All | 08-06 | 08/06 to 06/15 | ||||||||||||||||||||||||||||||||||||||
| 62 | СХ | All | 09-04 | 09/04 to 06/07 | ||||||||||||||||||||||||||||||||||||||
| 63 | CX | All | 07-07 | 07/07 to 06/15 | ||||||||||||||||||||||||||||||||||||||
| 64 | RVA | All | 01-94 | 01/94 to 10/00 | ||||||||||||||||||||||||||||||||||||||
| 65 | RVA-2 | All | 10-00 | 10/00 to 06/03 | ||||||||||||||||||||||||||||||||||||||
| 66 | RVA2 | Все | 06-03 | 06/03 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 67 | RVA2 | All | 05-05 | 05/05 to 2014 | ||||||||||||||||||||||||||||||||||||||
| 68 | RVA2 | All | 09-14 | 09 /14 to Present | ||||||||||||||||||||||||||||||||||||||
| 69 | AG-1 | All | 01-01 | 01/01 to 06/03 | ||||||||||||||||||||||||||||||||||||||
| 70 | AG1 | All | 06-03 | 06 /03 до 04/05 | ||||||||||||||||||||||||||||||||||||||
| 71 | AG1 | All | 05-05 | 05/05 to Present | ||||||||||||||||||||||||||||||||||||||
| 72 | AG-2 | All | 01-01 | 01/01 to 05/03 | ||||||||||||||||||||||||||||||||||||||
| 73 | AG2 | All | 06-03 | 06/03 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 74 | AG2 | All | 05-05 | 05/05 to 07/06 | ||||||||||||||||||||||||||||||||||||||
| 75 | АГ2 | All | 08-06 | 08/06 to 09/08 | ||||||||||||||||||||||||||||||||||||||
| 76 | AG2 | All | 10-08 | 10/08 to Present | ||||||||||||||||||||||||||||||||||||||
| 77 | AVD | All | 03-10 | 03/10 to 8/16 | ||||||||||||||||||||||||||||||||||||||
| 78 | AVD2 | All | 09-16 | 9/16 to Present | ||||||||||||||||||||||||||||||||||||||
| 79 | AVS | All | 03-10 | 03/10 to 8/16 | ||||||||||||||||||||||||||||||||||||||
| 80 | AVS2 | All | 09-16 | 9/16 to Present | ||||||||||||||||||||||||||||||||||||||
| 81 | RH | All | 07-01 | 07/01 to 04/05 | ||||||||||||||||||||||||||||||||||||||
| 82 | RH | All | 05-05 | 05/05 to Present | ||||||||||||||||||||||||||||||||||||||
| 83 | MP | All | 10-11 | 10/ 11 по настоящее время | ||||||||||||||||||||||||||||||||||||||
Радиационные обогреватели Brant :: Типовые электрические схемы
В этом разделе содержится набор типичных схем подключения на месте эксплуатации, которые помогут при установке или устранении неполадок вашего обогревателя.
КАК ПОЛЬЗОВАТЬСЯ ЭТИМ РУКОВОДСТВОМ:
Чтобы просмотреть типичную схему подключения на месте для вашей модели нагревателя, выберите контрольный суффикс , который соответствует вашему нагревателю, щелкнув ссылку в Модель 9.0010 столбец диаграммы ниже.
ТИПОВЫЕ СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
| РЕ-ВЕРБЕР-ЛУЧЕВЫЕ НАГРЕВАТЕЛЬНЫЕ НАГРЕВАТЕЛИ ВЫСОКОЙ ИНТЕНСИВНОСТИ | |||
|---|---|---|---|
| Модель (суффикс управления) | Напряжение | Система зажигания | Период производства |
| НФС-2 / ПФС-2 | 25В | Прямая искра | 05/01 — Настоящее время |
| НФС-2 / ПФС-2 | 25В | Прямая искра | 1984 — 05.01 |
| НФС-2 / ПФС-2 | 120В | Прямая искра | 03/97 — Настоящее время |
| НФС-2 / ПФС-2 | 120В | Прямая искра | 1985 — 05/97 |
| НМВ-2 / ПМВ-2 | МВ | Милливольт | 1978 — настоящее время |
| НСПИ-8 | 25В | Искра Пилот | 1979-1999 гг. |
| НСПИ-8 | 120В | Искра Пилот | 1979-1999 гг. |
| НТ-2/ПТ-2 | 25В | Ручное зажигание | 1978-1999 гг. |
| НТ-2/ПТ-2 | 120В | Ручное зажигание | 1978-1999 гг. |
| НЕ-2 | 25В | Катушка накаливания | 1976-1997 гг. |
| НЕ-2 | 120В | Катушка накаливания | 1976-1997 гг. |
| НГКИ-3 | 25В | Катушка накаливания | 1988-1996 гг. |
| НГКИ-3 | 120В | Катушка накаливания | 1988-1996 гг. |
| НСП-4 | 25В | Искра Пилот | 1976-1993 гг. |
| НСП-4 | 120В | Искра Пилот | 1976-1993 гг. |
| НФС/ПФС | 120В | Прямая искра | 1976-1983 гг. |
| Все прочие | 25В | Любой | |
| Все прочие | 25В | Любой | |
| РЕ-ВЕРБЕР-ЛУЧ ТРУБЧАТЫЕ НАГРЕВАТЕЛИ МАЛОЙ ИНТЕНСИВНОСТИ (В РАЗРАБОТКЕ) | |||
|---|---|---|---|
| Серия | МБЧ | Версия | Период производства |
| ПТН | 40-100 | Н/Д | 11-86 и ранее |
| ДТХС | 40-100 | Н/Д | 1984 г. и ранее |
| ДТХС | 40-100 | Н/Д | с 1985 по 11/86 |
| ПТХ(С)-2 | 40-100 | Н/Д | 11/86 по 01/87 |
| ПТХ(С)-2 | 40-100 | Н/Д | 01/87 по 04/92 |
| ПТХ(С)-2 | 40-100 | Н/Д | 04/92 по 01/01 |
| ПТХ(С)-2 | 125, 150 | Н/Д | с 1988 по 1989 год |
| ПТХ(С)-3 | 125 | Н/Д | с 1989 по 1994 год |
| ПТХ(С)-3 | 150 | Н/Д | 1990-1994 гг. |
| ДБС | Все | Н/Д | 01/94 по 01/09 |
| ДРВ | Все | Н/Д | 01/91 по 12/01 |
| ГЛ | Все | Нет огненного стержня | с 01.01.94 по 04.05.95 |
| ГЛ | Все | Flame Rod с прямым датчиком | 04.05.95 по 09.95 |
| ГЛ | Все | Огненный стержень с дистанционным датчиком | 09/95 до 09/00 |
| ХЛ-2 | Все | 09-00 | с 09.00 по 02.08 |
| ХЛ-2 | Все | 08-02 | 02.08 — 03.06 |
| ХЛ2 | Все | 06-03 | с 03.06 по 05.05 |
| ХЛ2 | Все | 05-05 | 05.05 по настоящее время |
| HL3 | Все | 07-08 | с 08. 07 по 12.09 |
| HL3 | Все | 10-12 | 12.10 по настоящее время |
| ДВ | Все | Без пламенного стержня | с 01.01.93 по 04.05.95 |
| DX | Все | Пламенный стержень с прямым датчиком | 04.05.95 по 09.95 |
| DX | Все | Пламенный стержень с дистанционным датчиком | 09/95 до 08/00 |
| DX-2 | Все | 09-00 | с 09.00 по 03.05 |
| ДХ2 | Все | 06-03 | с 03.06 по 05.04 |
| ДХ2 | Все | 05-05 | 03.06 по настоящее время |
| DX3 | Все | 07-08 | с 08.07 по 12.09 |
| DX3 | Все | 10-12 | 12.10 по настоящее время |
| ХТС | Все | 05-00 | 08/99 по 05/03 |
| ХТС | Все | 06-03 | с 03. 06 по 05.04 |
| ХТС | Все | 05-05 | с 05.05 по 08.04 |
| XTS3 | Все | 07-07 | с 07.07 по 12.07 |
| ДЕТ | Все | 06-03 | с 03.06 по 05.04 |
| ДЕТ | Все | 05-05 | 05.05 — 07.06 |
| ДЕТ3 | Все | 08-06 | с 06.08 по 09.06 |
| ДЕТ3 | Все | 07-09 | с 09.07 по 12.09 |
| ДЕТ3 | Все | 10-12 | 12.10 по настоящее время |
| ДЕС | Все | 05-00 | с 00.05 по 03.06 |
| ДЕС | Все | 03/06 | с 03.06 по 05.04 |
| ДЕС | Все | 05-05 | 05.05 — 07.06 |
| ДЭС3 | Все | 05-05 | 06. 05 — 09.06 |
| ДЭС3 | Все | 07-09 | с 09.07 по 12.09 |
| ДЭС3 | Все | 10-12 | 12.10 по настоящее время |
| ЛС | Все | 06-00 | 00.06 по настоящее время |
| ЛД | Все | 06-00 | 00.06 по настоящее время |
| СВ | Все | 06-00 | с 00.06 по 05.04 |
| СВ | Все | 05-05 | 05.05 по настоящее время |
| СВН | Все | 11-01 | с 01.11 по 05.04. |
| СВН | Все | 05-05 | 05.05 по настоящее время |
| QTD | Все | 03-10 | с 10.03 по 11.10 |
| QTS | Все | 03-10 | с 10.03 по 11.10 |
| QTD | Все | 10-11 | 11. 10 по настоящее время |
| QTS | Все | 10-11 | 11.10 по настоящее время |
| КЛ | Все | 09-04 | с 04.09 по 06.07 |
| КЛ | Все | 08-06 | 07.07 по настоящее время |
| СХ | Все | 09-04 | 04.09 — 07.06 |
| СХ | Все | 07-07 | 07.07 по настоящее время |
| РВА | Все | 01-94 | 01/94 до 10/00 |
| РВА-2 | Все | 10-00 | с 00.10 по 03.06 |
| РВА2 | Все | 06-03 | с 03.06 по 05.04 |
| РВА2 | Все | 05-05 | 05.05 по настоящее время |
| АГ-1 | Все | 01-01 | с 01.01 по 03.06. |
| АГ1 | Все | 06-03 | с 03. 06 по 05.04 |
| АГ1 | Все | 05-05 | 05.05 по настоящее время |
| АГ-2 | Все | 01-01 | 01.01 — 03.05 |
| АГ2 | Все | 06-03 | с 03.06 по 05.04 |
| АГ2 | Все | 05-05 | с 05.05 по 06.07 |
| АГ2 | Все | 08-06 | с 06.08 по 08.09 |
| АГ2 | Все | 10-08 | 08.10 по настоящее время |
| АВД | Все | 03-10 | с 10.03 по 11.10 |
| АВС | Все | 03-10 | с 10.03 по 11.10 |
| АВД | Все | 10-11 | 11.10 по настоящее время |
| АВС | Все | 10-11 | 11.10 по настоящее время |
| Правая | Все | 07-01 | с 01.
|
