  • Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

  • камеры для воды;
  • диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
  • гнезда с клапаном;
  • патрубка подсоединения к системе.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Нужен ли гидроаккумулятор для погружного насоса?

  • Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
  • При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
  • Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений. Поэтому важность гидроаккумулятора очевидна.

Схема подключения гидроаккумулятора

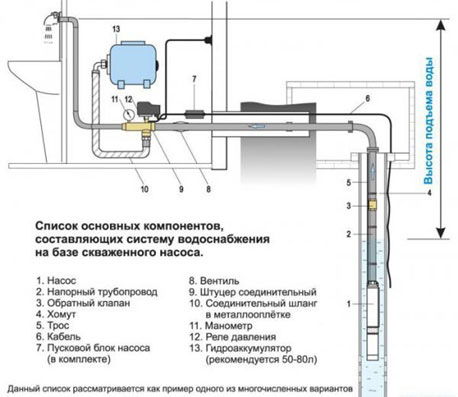

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место. Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера. 5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.  Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

  • Опускаем насос в скважину;
  • Необходимо закрепить страховочный трос, который удерживает насос;
  • Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
  • Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

  • Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
  • Открывается крышка реле и включается насос для заполнения системы водой.
  • После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
  • Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
  • Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
  • Все настройки должны проводиться при выключенном насосном оборудовании.
  • После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:


  1. Погружной насос перекачивает воду из скважины в гидробак;
  2. По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
  3. Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.


Схема подключения реле давления PM /5 к насосу

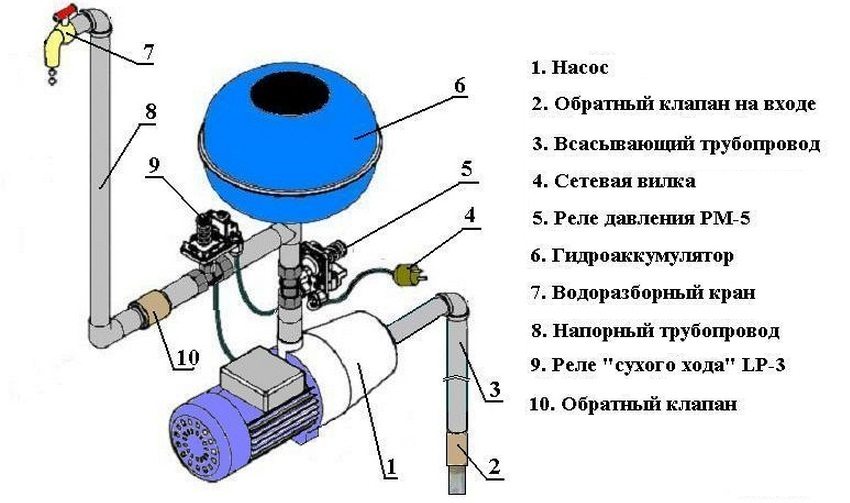

Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему. Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две — «line». Внизу — две для подсоединения заземления. Такой вид имеет PM/5 внутри.


2011 — 2021 © Компания «Первая вода».
Использование материалов сайта возможно только с письменного согласия руководства

Подключение гидроаккумулятора: схемы

Для того чтобы насос не включался каждый раз при открывании крана, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора процедура несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Содержание статьи

  • 1 Функции, назначение, виды
    • 1.1 Назначение
    • 1.2 Виды
    • 1.3 Принцип работы
    • 1. 4 Баки большого объема
  • 2 Как выбрать объем бака
  • 3 Каким должно быть давление в гидроаккумуляторе
    • 3.1 Предварительная проверка и коррекция давления
    • 3.2 Какое давление воздуха должно быть
  • 4 Как выбрать
  • 5 Подключение гидроаккумулятора к системе
    • 5.1 С пятивыводным штуцером или без
    • 5.2 Как установить два гидробака на один насос

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти вполовину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гидроаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

КНИГА 2, ГЛАВА 1: Гидравлические аккумуляторы (часть 1)

Гидроаккумуляторы позволяют хранить полезные объемы несжимаемой жидкости под давлением. Контейнер емкостью 5 галлонов, полностью заполненный маслом при давлении 2000 фунтов на квадратный дюйм, выпустит только несколько кубических дюймов жидкости, прежде чем давление упадет до 0 фунтов на квадратный дюйм. Тот же самый контейнер, заполненный наполовину маслом и наполовину газообразным азотом, выпустит более 1½ галлона жидкости, прежде чем давление упадет до 1000 фунтов на квадратный дюйм.

На рисунках с 1-1 по 1-4 показаны символы, используемые для различных типов аккумуляторов. Рисунки с 1-5 по 1-8 представляют собой упрощенные разрезы, показывающие конструкцию различных типов аккумуляторов.

Рис. с 1-1 по 1-8. Все гидроаккумуляторы, за исключением версии с грузоподъемностью, подвергаются снижению давления по мере сброса жидкости. Нагруженный весом аккумулятор поддерживает давление до тех пор, пока вся жидкость не будет вытеснена. Нажмите на изображение для увеличения.

При использовании гидроаккумулятора необходимо установить ручную или автоматическую функцию для сброса давления всей жидкости перед работой в контуре. Некоторые производители выпускают хорошо работающие автоматические выпускные клапаны. Описание этих автоматических выпускных клапанов приведено в конце этого раздела.

Большинство гидроаккумуляторов используются в одном из четырех приложений:
1. Дополнительный поток насоса в контурах со средней и большой задержкой между циклами.

2. Поддерживайте давление в цилиндре, пока насос разгружается или останавливается.
3. Подготовьте запас жидкости под давлением на случай отключения электроэнергии.
4. Уменьшить толчки в высокоскоростных трубопроводах или на выходе пульсирующих поршневых насосов.

На следующих изображениях схем показаны некоторые схемы, использующие аккумуляторы для операций, упомянутых в пунктах с 1 по 4 выше. Далее следуют другие схемы аккумуляторов и информация.

Использование аккумуляторов для пополнения потока насоса

Для некоторых гидравлических контуров требуется кратковременная подача большого объема масла; например, для быстрого перемещения большого цилиндра для зажима детали. После зажима контуру требуется небольшое количество дополнительной жидкости или не требуется вообще в течение периода времени, пока происходит отверждение.

Когда контур имеет увеличенное время простоя, можно использовать аккумулятор для уменьшения размера насоса, двигателя, бака и предохранительного клапана. Стоимость аккумуляторов обычно компенсирует экономию на этих более мелких компонентах, но уменьшение размеров позволяет сэкономить на эксплуатационных расходах.

Рисунок 1-9.

Обычный насос, направляющий клапан и цилиндр, изображенные на рис. 1-9, демонстрируют требования к мощности и расходу, необходимые для 12,5-секундного цикла. Для цикла подачи требуется полная мощность, а для возврата цилиндра требуется минимальное усилие. Уменьшение размеров насоса и двигателя невозможно, если цилиндр вращается быстро. Однако, если бы между циклами было 45-секундное ожидание, насос и двигатель могли бы быть почти на 70% меньше с накопительной схемой.

Такое снижение расхода и мощности возможно при использовании аккумуляторов и схемы, показанной на рис. 1-10. Дополнительные расходы на аккумуляторы компенсируют снижение цены силового агрегата, но эксплуатационные расходы меньше в течение всего срока службы машины.

Направляющий клапан и трубопровод от аккумуляторов к цилиндру по-прежнему должны выдерживать поток 125 галлонов в минуту.

Использование газонаполненного аккумулятора в контуре подпитки насоса повысит максимальное давление в системе. Для расширенной части цикла требуется рабочее давление не менее 2000 фунтов на квадратный дюйм, что требует заполнения аккумуляторов жидкостью выше 2000 фунтов на квадратный дюйм, чтобы они могли сливать масло и не падать ниже минимального давления. Максимальное давление в системе должно быть максимально допустимым. Чем выше максимально допустимое давление в системе, тем меньше размеры аккумуляторов. Недостатком высокого давления является то, что в начале цикла контур находится под этим давлением. Если это более высокое давление может привести к повреждению или другим проблемам, его следует снизить до безопасного уровня.

Аккумуляторные контуры обычно имеют регуляторы расхода, так как объем масла при повышенном давлении может сбрасываться почти мгновенно. Размещение регулятора расхода на выходе из аккумулятора обеспечивает свободный поток от насоса к аккумулятору и регулируемый поток в систему.

Рисунок 1-10. Нажмите на изображение для увеличения.

Контур на рис. 1-10 имеет минимальное давление 2000 фунтов на квадратный дюйм и максимальное давление 3000 фунтов на квадратный дюйм. Это давление является пределом для большинства гидравлических компонентов. Насос производительностью 22 галлона в минуту, приводимый в движение двигателем мощностью 40 л.с., теперь соответствует указанным усилиям и времени цикла. Весь поток насоса непрерывно направляется в контур, а не разгружается большую часть времени, как в обычных контурах.

Когда цилиндр вращается, аккумуляторы подают жидкость со скоростью, заданной регулятором расхода. Поток насоса добавляется к расходу аккумулятора, чтобы установить требуемое время цикла. Вращение цилиндра может быть выполнено быстрее, чем указано, за счет увеличения потока на выходе из аккумулятора.

Насос с фиксированным объемом на рис. 1-10 разгружает аккумулятор через специальный клапан сброса/разгрузки/сброса аккумулятора, который направляет весь поток насоса в аккумуляторы и цилиндр до тех пор, пока система не достигнет заданного давления. После достижения установленного давления клапан открывается и разгружает насос в резервуар при давлении примерно 50 фунтов на квадратный дюйм. Насос будет продолжать разгружаться до тех пор, пока давление в системе не упадет примерно на 15%. Это падение давления может быть вызвано утечкой или началом нового цикла. Каждый раз, когда давление падает, насос загружается и остается под нагрузкой до тех пор, пока давление не попытается подняться выше 3000 фунтов на квадратный дюйм. С помощью этого клапана масло, хранящееся в аккумуляторах, автоматически сбрасывается в бак при остановке насоса, что делает контур безопасным для работы вскоре после блокировки и маркировки насоса.

Рисунок 1-11. Нажмите на изображение для увеличения.

На рис. 1-11 показан вариант схемы аккумулятора на рис. 1-10. Здесь насос с фиксированным объемом на 1 галлон в минуту и ​​насос с компенсацией давления на 5 галлонов в минуту подают масло до заполнения аккумуляторов. Реле давления, настроенное примерно на 2900 фунтов на квадратный дюйм, разгружает насос фиксированного объема через электромагнитный предохранительный клапан. После разгрузки насоса фиксированного объема насос с компенсацией давления завершает заполнение аккумуляторов и удерживает максимальное давление без колебаний и с минимальным нагревом.

Клапан сброса аккумулятора в этом контуре будет оставаться закрытым, пока работают насосы. Когда насосы останавливаются, этот клапан быстро и автоматически сбрасывает аккумуляторы в бак.

Некоторым цепям постоянно требуется давление, чтобы удерживать положение или поддерживать силу. Схема на рис. 1-12 удерживает давление в цилиндрах, когда они останавливаются, но чрезмерное тепловыделение делает ее плохим выбором. Регуляторы потока поддерживают давление в контуре во время движения цилиндра.

Некоторые разработчики используют схему, показанную на рис. 1-13, для одновременного снижения потерь энергии и поддержания удерживающего давления. Эта схема с двумя насосами обеспечивает высокий расход (для быстрого перемещения цилиндров) и низкий расход (для поддержания давления). Пока система находится под давлением, высокопроизводительный насос поступает в бак через разгрузочный клапан. Только насос низкого расхода проходит через предохранительный клапан. Хотя потери энергии резко сокращаются, они все еще чрезмерны.

Рисунок 1-13. Щелкните изображение, чтобы увеличить его. Рисунок 1-12. Нажмите на изображение для увеличения.

В схемах, показанных на рисунках 1-14 и 1-15, используется небольшой аккумулятор для удержания давления на приводах при разгрузке насоса при минимальном давлении. Это позволяет использовать менее дорогой насос с фиксированным объемом вместо насоса с компенсацией давления с небольшими потерями энергии или выделением тепла или без них.

Насос на рис. 1-14 разгружается через предохранительный/разгрузочный/сливной клапан гидроаккумулятора. Этот клапан направляет весь поток насоса в аккумулятор и цилиндры до тех пор, пока система не достигнет установленного давления. После достижения установленного давления клапан открывается и разгружает насос в резервуар при давлении примерно 50 фунтов на квадратный дюйм. Насос будет продолжать разгружаться до тех пор, пока давление в системе не упадет примерно на 15%. Это падение давления может быть вызвано утечкой или началом нового цикла. Насос снова загружается и заполняет контур до тех пор, пока давление не попытается подняться выше 2000 фунтов на квадратный дюйм. Пока насос разгружается, аккумулятор компенсирует любую утечку, поэтому давление в цилиндрах падает максимум примерно на 15%. Продолжительность разгрузки насоса зависит от размера аккумулятора и степени утечки в системе. С предохранительным/разгрузочным/сливным клапаном аккумулятора масло, хранящееся в аккумуляторе, сбрасывается в бак при остановке насоса. Это делает контур безопасным для работы вскоре после блокировки и маркировки насоса.

Рисунок 1-14.

Обратите внимание на изменение показанного выше контура поддержания давления на рис. 1-15. Здесь насос разгружается через нормально открытый электромагнитный предохранительный клапан, управляемый реле давления. Аккумулятор и приводы заполняются насосом до тех пор, пока давление в системе не достигнет 2000 фунтов на квадратный дюйм. При давлении 2000 фунтов на квадратный дюйм насос разгружается через предохранительный клапан с электромагнитным управлением примерно при 50 фунтах на квадратный дюйм. Основное преимущество схемы, показанной на рис. 1-15, заключается в том, что перепад давления можно регулировать в большей или меньшей степени, чем фиксированные 15%, допускаемые разгрузочным клапаном на рис. 1-14.

Рисунок 1-15. Нажмите на изображение для увеличения.

Чтобы иметь безопасную схему аккумулятора, необходимо иметь средства для разряда накопленной энергии при выключении. В схеме на Рисунке 1-15 используется обратный клапан с высоким передаточным отношением «управление-закрытие». Передаточное отношение пилота составляет около 200:1, что означает, что давление 25 фунтов на квадратный дюйм в линии управления может удерживать до 5000 фунтов на квадратный дюйм в контуре. Большинство разгрузочных контуров имеют давление не менее 25 фунтов на квадратный дюйм при разгрузке, поэтому этот клапан работает хорошо. Когда насос отключается, давление падает до нуля, открывается запирающий клапан, и накопленная энергия сбрасывается в бак.

Другой способ автоматического разряда аккумулятора при выключении – это нормально открытый двухходовой клапан с электромагнитным управлением. Этот ходовой клапан соединяется с напорной линией аккумулятора и баком. При запуске двигателя насоса также подается питание на соленоид нормально открытого 2-ходового клапана, что приводит к его закрытию. Пока насос работает, этот клапан перекрывает путь потока к резервуару. Когда насос останавливается, соленоид обесточивается, и клапан переключается, чтобы направить накопленную энергию в бак.

ВНИМАНИЕ! ВСЕГДА ПРОВЕРЯЙТЕ ДАВЛЕНИЕ В КОНТУРЕ АККУМУЛЯТОРА ПЕРЕД РАБОТОЙ С НИМ. НИКОГДА НЕ ПРЕДПОЛАГАЙТЕ, ЧТО АВТОМАТИЧЕСКАЯ СИСТЕМА РАЗГРУЗКИ РАБОТАЕТ!
