Схема подключения обогревателя через терморегулятор: Схема подключения механического терморегулятора

Содержание

Схема подключения терморегулятора к инфракрасному обогревателю

Одним из основных положительных моментов отопительных систем с использованием инфракрасных обогревателей является возможность их подключения через различные устройства управления. Обычно такими устройствами являются электронные и механические терморегуляторы, способные поддерживать температуру в доме в заданных параметрах.

Рисунок 1. Схема параллельного подключения нескольких обогревателей к одному регулятору.

Подключение инфракрасного (ИК) нагревателя через терморегулятор позволяет снизить потребление электроэнергии в доме до 25%.

С помощью регулятора осуществляется автоматическое включение и выключение отопительного устройства при понижении и повышении температуры в комнате. Выполняя подключение ИК обогревателя через терморегулятор, необходимо строго следовать инструкции, которая идет в комплекте к отопительному агрегату.

Содержание

Виды терморегуляторов
Выбор терморегулятора
Подключение регулятора к инфракрасному обогревателю

Виды терморегуляторов

Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.

Схема механического терморегулятора.

Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.

Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.

Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.

Вернуться к оглавлению

Выбор терморегулятора

Схема подключения инфракрасного обогревателя.

Одной из основных характеристик терморегулятора является его максимальная мощность (сила тока). Поэтому, выбирая данное устройство, необходимо обращать внимание на данное значение. Термостат одновременно может управлять работой нескольких отопительных агрегатов, поэтому он может быть один на весь дом. При этом важно соблюдать одно условие: максимально подключаемая нагрузка должна быть на 15% выше суммарной мощности ИК обогревателей.

Например, мощность регулятора составляет 3 кВт, а для обогрева дома используется 3 обогревателя: 1 кВт, 1 кВт и 0,5 кВт. Общая их мощность будет составлять: 1+1+0,5 = 2,5 кВт. Поэтому для управления их работой достаточно одного термостата на 3 кВт (2,5*0,15+2,5 = 2,875 кВт).

Вернуться к оглавлению

Подключение регулятора к инфракрасному обогревателю

Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.

После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые — параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.

https://1popechi.ru/www.youtube.com/watch?v=m22gBlTrz9s

Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных — 8 А, нужно использовать несколько регуляторов или контактор.

Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Содержание

1 Как это работает
2 Типы термостатов
- 2.1 Механические терморегуляторы
- 2.2 Электронные терморегуляторы
3 Варианты подключения терморегулятора
4 Советы по установке
5 Заключение

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Читайте также: как правильно установить инфракрасный обогреватель.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной. В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
Избегайте попадания солнечных лучей на корпус термостата.
Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

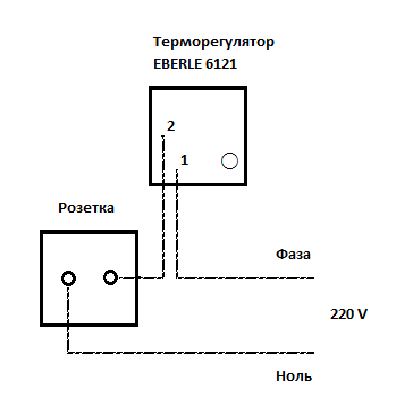

Схема подключения термостата к ИК-обогревателю

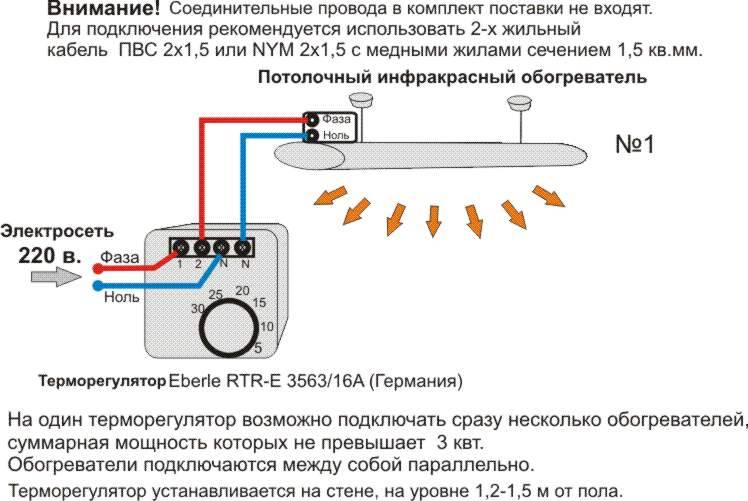

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.

Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями.

Все зависит от конструкции термостата и самого ИК-нагревателя:

Термостат подсоединяется к автомату на электрическом щитке.
Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Читайте также: как правильно выбирать ИК обогреватели с функцией терморегулятора для дачи.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома. Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Как подключить терморегулятор к инфракрасному обогревателю: инструкция

Инфракрасные обогреватели на сегодняшний день довольно популярны. Существует несколько разновидностей таких обогревателей, которых отличает цена, особенности эксплуатации и способ установки. Что касается принципа работы, то он для всех практически одинаков. Преимуществом выбора инфракрасного обогревателя является возможность значительно сэкономить электроэнергию. Управление же таким обогревателем можно осуществить если подключить термостат.

Вообще терморегулятор или термостат представляет собой устройство, благодаря которому можно периодически проводить измерение количества тепла в помещении, температуру воздуха, а также регулировать работу отопительного прибора. Если объяснить более наглядно, то при достижении температуры, оптимальной для помещения, обогреватель на время приостанавливает работу и возобновляет ее только тогда, когда температура начнет сильно опускаться.

Содержание статьи

Типы терморегуляторов
Подключение терморегулятора к инфракрасному обогревателю
- Необходимые материалы и инструменты
- Особенности монтажа
Схема подключения терморегулятора

Типы терморегуляторов

На сегодняшний день известно два типа терморегуляторов:

Механические. Выглядит прибор как небольших размеров пластиковая коробка. На наружной части имеется переключатель обычно круглой формы, позволяющий осуществлять регулировку температуры в помещении;
Электронные. У этих приборов гораздо больше возможностей для управления, а также они оснащены дополнительными функциями. Этот тип обогревателей считается более популярным и современным.

Важно! Механический тип термостатов подойдет, если дома постоянно кто-либо присутствует. Не рекомендуется оставлять прибор включенным, если поблизости нет никого, кто бы мог проконтролировать его работу.

Подключение терморегулятора к инфракрасному обогревателю

Прежде чем приступать к монтажу обогревателя, для начала нужно определиться с местом установки оборудования. Очень важно правильно подобрать место, чтобы обеспечить максимально безопасное использование устройства и его бесперебойную работу. Помогут в этом несколько советов:

Совет 1. Не стоит располагать прибор там, где повышена влажность. Это крайне небезопасно особенно для термостатов электрического типа.

Совет 2. Воздействие солнечных лучей негативно отразится на работе устройства, поэтому лучше всего подбирать место, спрятанное от солнца. Дело в том, что, находясь на солнце, они начнут показывать неточные данные, что отрицательно скажется на процессе отопления.

После того как было подобрано место, можно переходить к подготовке всех необходимых инструментов и непосредственно самому монтажу.

Необходимые материалы и инструменты

Одним из основных требуемых инструментов является рулетка – она позволит отмерить необходимое расстояние от потолка до выбранного места монтажа устройства. Дополнительно стоит запастись строительным уровнем, чтобы осуществить монтаж максимально ровно.

Также в процессе монтажа понадобятся такие инструменты и материалы, как:

дрель или сверло;
перфоратор;
дюбель;
кронштейн.

Благодаря всем этим приспособлениям можно осуществить монтаж оборудования.

Особенности монтажа

Во время монтажа обогревателя стоит учесть некоторые особенности, и одной из таких особенностей является также крепление терморегулятора. Рассмотреть процесс установки и подключения терморегулятора можно на примере термостата марки «Балу».

Для того чтобы устройство качественно справлялось со всеми возложенными на него функциями, необходимо для начала ознакомиться с правилами установки, а потом выполнить ее как можно более правильно. Среди основных правил, на которые нужно обратить внимание, можно отметить:

Установку термостата можно производить только в 1,5 метрах от пола.
Прежде чем монтировать устройство, под него нужно подложить слой утеплительного материала.
Ни в коем случае нельзя монтировать термостат рядом с предметами мебели или за шторами.

Последний пункт вызван тем, что такое расположение будет крайне неудобным, а также опасными из-за недостатка воздуха, который охлаждал бы работу прибора.

Схема подключения терморегулятора

Есть несколько схем, позволяющих осуществить подключение терморегулятора к инфракрасному обогревателю.

Первая – она же самая простая – через использование единичных экземпляров термостата и обогревателя. Благодаря этому можно получить максимально легкую схему подключения: у автомата будет две пары проводов, одну из которых надо будет подвести к терморегулятору, а другую – непосредственно, к отопительному прибору. Стоит только учесть, что каждая пара проводов имеет разное назначение, и подсоединять все эти провода нужно правильно.

Еще один способ будет немного сложнее первого, но он также позволит осуществить подключение самостоятельно. Суть этого способа состоит в параллельном подключении. Это позволяет включить в работу целых два обогревателя и при этом использовать на них всего лишь один термостат.

Наконец, самым сложным способом является использование одного термостата сразу на несколько отопительных приборов. Благодаря этому такое подключение пользуется большей популярностью. Чтобы осуществить процесс, понадобится магнитный пускатель, а также индивидуально разработанная схема. Поэтому лучше обратиться за помощью к профессионалам.

Однако, рассматривая любую схему монтажа инфракрасного обогревателя и термостата, стоит обратить внимание на еще несколько нюансов:

Есть возможность установки управляющих устройств в помещении, где находятся настенные или потолочные отопительные приборы. Это позволит вынести замеряющее устройство непосредственно в комнату и осуществить монтаж на наиболее подходящем месте.
В продаже могут иметься как врезные, так и накладные модели приборов, с помощью которых осуществляется регулирование подачи тепла. Поэтому если не хочется специально высверливать дополнительные отверстия, то можно воспользоваться вторым вариантом подобных устройств.

Важно! Провести расчет схемы рекомендуется также для обеспечения максимальной безопасности использования термостата. Любой сбой в системе или какие-либо возникшие в результате ошибки проектирования и монтажа ошибки могут привести к печальным последствиям.

Благодаря инфракрасным обогревателям можно значительно сэкономить на электроэнергии, а помогут дополнительно с этим справиться идущие с ними в комплекте термостаты или терморегуляторы. Вне зависимости от того, какая цена у этих приборов, тип или форма, устроены они все одинаково, поэтому не стоит переживать, если не хватает средств на более дорогой вариант.

Схемы подключения термостата Руководство по качественному ОВКВ 101

Схемы подключения термостата для тепловых насосов — Схемы подключения термостата теплового насоса

Тепловые насосы отличаются от кондиционеров, поскольку тепловой насос использует процесс охлаждения и охлаждения . В то время как кондиционер использует процесс охлаждения только для охлаждения, центральный кондиционер обычно работает в паре с газовой печью, электрической печью или каким-либо другим методом нагрева.

Таким образом, если кондиционер широко используется в теплую или жаркую погоду, то тепловой насос используется круглый год. Тепловой насос будет использовать желтый провод для включения конденсатора и оранжевый провод для переключения реверсивного клапана в конденсаторе, чтобы изменить направление потока хладагента для нагрева.

Проводка основного термостата теплового насоса и цвета проводов для проводов термостата

R Красный провод к клемме R
G Зеленый провод к клемме G
Y Желтый провод к клемме Y
W Белый провод к клемме W.
O Оранжевый провод к клемме O реверсивного клапана, хотя некоторые производители используют клемму B для реверсивного клапана (Rheem и Ruud)
C Синий провод к клемме C (иногда этот провод называют проводом C )

Это только для основной проводки термостата теплового насоса, чтобы обеспечить нормальную работу компонентов. Некоторые производители имеют дополнительные провода для различных функций. Всегда консультируйтесь с руководством по подключению термостата теплового насоса, которое поставляется с вашим термостатом. Во многих случаях подключение нового термостата будет точно отражать то, как был подключен старый термостат.

Управление системой теплового насоса отличается от системы управления кондиционером. Он имеет свою последовательность работы теплового насоса. Поэтому тепловой насос работает иначе, чем кондиционер. Кроме того, для него потребуется другой термостат и другая проводка, чем для кондиционера.

Иногда, в зависимости от термостата и производителя, термостат может быть двойным термостатом теплового насоса. Или его можно использовать для системы кондиционирования воздуха и газовой печи в зависимости от того, как подключен термостат. Наконец, всегда проверяйте, какой тип системы у вас есть, прежде чем выполнять какую-либо проводку.

Схемы Honeywell — подключение программируемого термостата — подключение непрограммируемого термостата

Это базовая схема подключения термостата Honeywell для одноступенчатого теплового насоса. Если у вас двухступенчатый тепловой насос, вы также будете использовать клемму Y2 для второй ступени. Кроме того, эта схема подключения термостата специально предназначена для системы с двумя трансформаторами. Ваша система, скорее всего, имеет только один трансформатор, так как в большинстве типичных жилых систем используется только один трансформатор для управления. Если у вас есть два трансформатора, то у вашего старого термостата был красный провод на клемме RC.

Кроме того, на правой клемме был красный провод. В однотрансформаторных системах обычно используется перемычка для термостатов. Для учета двухтрансформаторных систем термостаты с двумя клеммами R (RC и R или RC и RH). Еще одна схема подключения терморегулятора на два трансформатора. Наконец, на приведенной ниже схеме подключения термостата используется клемма Y2, что означает, что система имеет две ступени.

Цвета проводки и клеммы термостата

Схемы проводки термостата Печи

Схемы подключения термостата только для нагрева Если у вас есть только печь, такая как газовая печь, масляная печь, электрическая печь или бойлер. Поэтому для простой проводки термостата вы будете использовать следующий цветовой код:

Клемма R или клемма RH для красного провода. Это происходит из-за трансформатора. Если у термостата есть клемма RC, в данном приложении она не требуется. Неважно, оставите ли вы перемычку в термостате или уберете перемычку, если между RH и RC установлена заводская перемычка, при условии отсутствия охлаждения для данной конкретной системы.
Клемма W реле обогрева. для водогрейных котлов это, скорее всего, пойдет на ваш аквастат на котле, однако он также может управлять зональным клапаном, если у вас есть система зонирования. После того, как зональный клапан открывается, он замыкает переключатель и сообщает котлу поддерживать заданную температуру воды.
Клемма C, если термостат цифровой и не имеет батарей. Наконец, общий берет начало от трансформатора и требуется для питания термостата.

Схема подключения термостата «только охлаждение» будет отражать приведенные выше инструкции, за исключением того, что вы используете клемму Y вместо клеммы W. Наконец, клеммы, к которым вы подключаете провод, обычно находятся в настенной панели, а не на самом термостате.

Схема Уайта Роджерса

Схемы подключения термостата

Уайт-Роджерс показывает немного другой тип схемы подключения, который отражает схему лестничной логики. Это ясно и понятно. По крайней мере, эксперту. На этой диаграмме показано обозначение каждой клеммы, которая подключается к системе HVAC. Наконец, на приведенном ниже рисунке показана система с одним трансформатором. Клемма O на этой схеме используется для установки термостата теплового насоса для реверсивного клапана. Термостат теплового насоса будет использовать оранжевый провод для реверсивного клапана в конденсаторе.

Интеллектуальные термостаты — Wi-Fi — Приложения для смартфонов и проводка

Многие новые комнатные термостаты представляют собой цифровые термостаты и считаются интеллектуальными термостатами. Кроме того, это просто устройства контроля температуры, которые могут помочь вам сократить расходы на электроэнергию и сэкономить энергию. Кроме того, многие из этих новых термостатов представляют собой термостаты WiFi, которые можно подключить через смартфон и/или компьютер. Несмотря на более новую технологию, проводка термостата осталась прежней.

Кроме того, нет никакой разницы между подключением смарт-термостата или термостата Wi-Fi и подключением обычного цифрового термостата. Для нетехнарей, которые путаются со смартфонами, приложениями для смартфонов, WiFi и прочими современными техническими дополнениями к терморегулятору, проводка будет такой же. Однако самая сложная часть, если вам нужен один из этих интеллектуальных термостатов, заключается в подключении к нему через WiFi. Наконец, просто следуйте инструкциям, прилагаемым к термостату, чтобы заставить эти опции и функции работать.

Провода термостата и электропитание

Схемы подключения термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть сплошным проводом калибра 18. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтовой системы или электрического обогрева плинтуса (как правило, газовых журналов), ваша система будет низковольтной. Это низкое напряжение колеблется от 23 вольт до 30 вольт. Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением. И да, может быть более одного разрыва, который подает напряжение на ваш блок HVAC. Системы отопления и кондиционирования обычно представляют собой отдельные системы и имеют собственные выключатели. Важно отметить, что это особенно актуально, если у вас кондиционер с гидронической (бойлерной) системой. Помните, перед подключением отключите питание. Комбинации включают:

2-х проводная система — обычно это домашняя система отопления
3-х проводная система — также возможна только система отопления
4-х проводная система — иногда, при переходе от более старого механического термостата, вы найдете четырехпроводную систему. 4-проводные системы термостатов не являются типичными с цифровой или программируемой проводкой термостата.
5-проводные системы — обычно это системы кондиционирования и отопления с общим проводом для питания термостата.
6-проводные и более — обычно тепловые насосы. Тепловые насосы используют дополнительные элементы управления кондиционером, такие как реверсивные клапаны и электрические нагревательные полосы. Всегда следуйте рекомендуемому цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостата Honeywell

Ваша система отопления и охлаждения, если она современная, скорее всего, имеет домашний термостат, который представляет собой цифровой термостат, а не старые механические термостаты. Кроме того, установка термостата для более новых энергоэффективных термостатов обеспечит лучшую экономию энергии. Кроме того, лучший домашний комфорт наряду с сокращением затрат на электроэнергию. Как домовладелец, чтобы правильно установить новый термостат без каких-либо катастроф, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают в себя:

Ecobee — лично у меня дома стоит такой, и он мне очень нравится.
Honeywell Lyric
Emerson Sensi
Обучаемый термостат Nest
И некоторые другие бренды

Заключение

Многие из этих термостатов имеют сенсорный экран. Кроме того, ими также можно управлять с помощью приложения на вашем смартфоне или через Интернет с ноутбука или настольного компьютера. Это обеспечивает управление из удаленного места. Если вы пошли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология стремительно сокращает энергопотребление дома. Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата

Простое руководство по подключению термостата (2,3,4,5,6,7,8 цветовых кодов проводов) комплекс – от базовой 2-проводной проводки термостата, характерной для газовых печей, до 8-проводной проводки термостата для двухступенчатых тепловых насосов и аналогичных систем HVAC.

Обратите внимание, что распространяется только электропроводка на 24 В: Мы не покрываем вопросы электропроводки 110/240-вольтового термостата и электропроводки милливольтового термостата.

В Руководстве по покупке термостатов Pick HVAC говорится об этих термостатах переменного напряжения:

Мощность 110 В или 240 В: Они называются системами высокого напряжения или линейного напряжения и включают в себя электрические печи и системы электрических плинтусов.
Мощность в милливольтах: Они [используются] с газовыми обогревателями, которые не используют электричество, поскольку у них нет вентилятора. Большинство из них используются для дополнительного тепла или отопления помещений.

Не стесняйтесь переходить к разделу, который охватывает вашу конкретную тему:

Навигация по содержанию

Является ли моя система HVAC 24-вольтовой системой?
3 Способ подключения термостата
- №1 Замените провод термостата на провод:
- №2 Найдите электрические соединения в печи или системе обработки воздуха:
- №3 Используйте стандартные цвета проводов для подключения термостата:

Общие варианты подключения термостатов – термостаты с 2 проводами на 8 проводов

2 Проводная проводка термостата
3 Проводная проводка термостата.
Добавление провода C термостата
Примечание по проводке термостата для связи систем HVAC
Как заменить провод термостата
Советы по установке проводки термостата

Является ли моя система HVAC 24-вольтовой системой?

Успех начинается со знания того, какой тип проводки термостата у вас есть или какой вам нужен. Ваши варианты включают термостат 24 В, 110/240 В и милливольт. В этом руководстве рассматриваются 24-вольтовые системы, большинство систем HVAC.

24 В или низковольтные системы отопления и охлаждения включают один или несколько из следующих компонентов:

Отопление: Газовая печь, природный газ (NG) или пропан (LP), масляная печь, тепловой насос со вспомогательным оборудованием или без него нагревательные полоски
Охлаждение: Кондиционер, PTAC (упакованный терминальный кондиционер), тепловой насос
Аксессуары: Увлажнитель, осушитель, вентилятор ERV/HRV, очиститель воздуха и другое оборудование для контроля качества воздуха

Эти системы могут быть традиционными сплит-системами системы, с одним компонентом снаружи и другими внутри, бесканальные сплит-системы с внешними и внутренними компонентами и блочные системы со всеми компонентами, расположенными в одном большом корпусе, обычно устанавливаемые на открытом воздухе. Они могут быть одноступенчатыми, двухступенчатыми или с переменной производительностью. Двухтопливные системы с печью и тепловым насосом представляют собой 24-вольтовые/низковольтные системы.

Более 90% всех систем HVAC (отопление, вентиляция, кондиционирование воздуха) представляют собой системы низкого напряжения 24 В. Следующие системы НЕ ЯВЛЯЮТСЯ 24-вольтовыми системами:

Котлы
Электрические печи
Плинтусные электронагреватели
Печи на твердом топливе (древесина, гранулы, кукуруза, антрацит, уголь и другие материалы из биомассы)
Милливольтовые печи, которые не требуется электричество

3 Способ подключения термостата

Начнем с самого простого подхода. Если старый термостат все еще установлен, то этот будет работать. Если старый термостат был удален, то подход немного сложнее, но все же может быть проектом «сделай сам».

#1 Замените провод термостата на провод:

Если вы не меняли компоненты системы HVAC, но хотите новый термостат, воспользуйтесь этим подходом.

Отключите электрическую цепь печи или воздухообрабатывающего агрегата.
Сфотографируйте старую проводку, подключенную к различным клеммам. Это будет служить ориентиром в случае, если вы потеряете связь с терминалом, к которому был подключен какой-либо провод. Вы также можете использовать метод старой школы, наклеив ленточные этикетки на провода термостата и пометив их буквой клеммы, к которой каждый был подключен.
Отсоедините провод от старого термостата и подсоедините его к клемме с той же буквой на новом термостате. Удаляйте и присоединяйте их по одному, пока не измените их все.
Примечание: Ваша система может использовать не все провода в пучке. Это обычное дело и не проблема. Неиспользуемые провода обычно скручены вместе и обернуты вокруг других проводов, чтобы предотвратить контакт оголенного провода с каким-либо оголенным участком используемого провода или клеммой.
Снова включите контур и отрегулируйте термостат так, чтобы он вызывал обогрев или охлаждение.
Если это работает и должно работать, все готово. Если это не так, мы рекомендуем снова отключить цепь и позвонить в местную компанию HVAC для завершения работы.

#2 Найдите соединения проводки в печи или воздухораспределителе:

Если термостат был снят, ваша работа немного усложнится. Один из двух подходов может сработать. Вот самый верный подход.

#3 Для подключения термостата используйте провода стандартных цветов: , SOLE DOTEL IF ON SOLLE IF OTMEL IF OTD IF OTD IF OTD IF OTD IF OTD IF WIMEL IF OTD OL SOLE.

были подключены к каким клеммам, и вы не можете или не чувствуете себя комфортно попасть в топку, этот подход может сработать. Это зависит от того, использовал ли первоначальный установщик традиционный цветовой код проводки при установке термостата. Обратите внимание, что цвета проводки не имеют собственного значения. Провода все одинаковые: одножильный медный провод, покрытый цветной поливинилхлоридной изоляцией. Цветовой код был введен, чтобы облегчить работу, которую вы выполняете. Вот как подключить термостат, используя цветовой код и, к вашему сведению, назначение каждой клеммы.

Подсоедините красный провод к клемме R (вызов для обогрева и/или охлаждения).
Подсоедините зеленый провод к клемме G (вентилятор).
Подсоедините белый провод к клемме W (нагрев).
Подсоедините желтый провод к клемме Y (AC).
Подсоедините синий провод к клемме C (общий провод – подробности см. ниже).
Оберните все дополнительные провода вокруг пучка, чтобы они не касались оголенных проводов или клемм.

Примечание: Если какой-либо из компонентов способен к ступенчатому нагреву или охлаждению, эта конфигурация либо не будет работать, либо не позволит обеспечить полную производительность системы. Если это не работает или вы не уверены, что получаете полную производительность, такую как поэтапный нагрев или охлаждение, позвоните специалисту по HVAC. Техник проверит соединения в печи или воздухораспределителе и завершит подключение термостата.

Общие варианты подключения термостата – термостаты с 2-проводным и 8-проводным подключением

Здесь представлена полная информация о проводке для всех распространенных систем ОВКВ, от простых газовых печей до многокомпонентных систем с аксессуарами.

Примечание. Вместо того, чтобы перечислять подходы для каждой настройки, что было бы излишним, следуйте той же стратегии, которая описана выше. После отключения питания термостата:

Снимите крышку термостата
Сфотографируйте проводку
Отсоедините провода и поочередно подключите их к одной и той же клемме на новом термостате. Провод 1: отсоедините старый, присоедините к новому. Провод 2: отсоединить/присоединить.

Совет по установке: Убедитесь, что все винты клемм плотно затянуты — их не нужно перетягивать.

Выполняйте эту процедуру, пока не подсоедините все необходимые провода к новому термостату.

Совет для дополнительных проводов: Свяжите дополнительные провода и оставьте их в доступном месте для возможного использования в будущем. Другими словами, не засовывайте их так далеко в стену, чтобы они «потерялись».

Метод проб и ошибок: В некоторых случаях вам, возможно, придется использовать метод проб и ошибок в современных системах тепловых насосов. Чаще всего это происходит, когда вы не знаете, какие компоненты и функции есть в вашей системе.

Например, если вы не знаете, есть ли у него вспомогательные нагревательные полосы, или не уверены, является ли он двухступенчатым или одноступенчатым обогревом и охлаждением, вам может потребоваться попробовать несколько различных схем подключения, чтобы определить, какая из них все работает как надо.

Но не бойтесь – мы предлагаем вам альтернативные варианты подключения для этих систем. Их можно найти ниже

2-проводное подключение термостата

Все термостаты имеют 2-проводное подключение, хотя для большинства из них будут дополнительные неиспользуемые провода.

Для чего используется двухпроводная проводка термостата? В печах используется 2 провода. Если это единственный компонент в системе, то достаточно двух проводов.

Как подключить двухпроводной термостат:

1). Подсоедините провод Красный к клемме R для 24 В Питание – или к клемме RC, если она была на старом термостате.

2). Подсоедините провод Белый к клемме W для Отопление .

Как насчет провода C? Для установок только с печью не требуется общий провод.

3-проводная проводка термостата

Это один из уровней большей сложности, который включает подключение провода C или общего провода. На самом деле, исходя из нашего опыта и отзывов читателей, 3-проводные термостаты могут быть самыми сложными для правильного подключения. Мы скажем вам заранее — без поездки к вам домой может быть сложно / невозможно разобраться, как именно ваша 3-проводная система должна быть подключена к термостату. Если наш совет не работает для вас, следует найти и связаться с умным, квалифицированным специалистом по системам отопления, вентиляции и кондиционирования воздуха. Но вот…

Для чего используется 3-проводная проводка термостата? Котлы и многие типы нагревателей, включая водонагреватели, могут иметь 3-проводное подключение. Кроме того, , некоторые стандартные сплит-системы, работающие только от сети переменного тока, используют 3-проводную схему, и они представляют наибольшие проблемы. Большинство онлайн-руководств по проводке не упоминают переменный ток как возможный сценарий с 3 проводами. Если у вас есть 3-проводное соединение для переменного тока и у вас возникли проблемы, у нас есть советы по их устранению в этом разделе в разделе «Альтернативный шаг 3»).

Вот стандартная процедура подключения 3-проводного термостата.

Как подключить 3-проводной термостат:

1). Подсоедините провод Red к клемме R для 24 В Power или к клемме RC, если она была на старом термостате.

2). Подсоедините белый провод к клемме W для нагрева .

3). Используйте один из оставшихся проводов для провода C . Многие технические специалисты выбирают Зеленый провод для этой цели — зеленый провод обычно питает вентилятор, к вашему сведению — но ваш оригинальный термостат может использовать для этой цели черный провод . Подсоедините провод G к клемме G.

Альтернативный шаг 3). Во многих системах с переменным током, включая системы только с переменным током, Y-провод от кондиционера является входом для охлаждения. Если вы предприняли шаги с тремя проводами, предложенные выше, и ваш кондиционер не работает, подключите провод Y к клемме Y, чтобы посмотреть, решит ли это проблему. Возможно, вам придется пойти к обработчику воздуха (это может быть печь), чтобы определить цвет провода на клемме Y. Примечание: Если Y-провод идет снаружи к конденсаторному блоку, это явный признак того, что это именно тот провод, который вам нужен. Подключите его к клемме Y на термостате, и, скорее всего, ваша проблема будет решена.

Все еще не работает?

Можно еще попробовать использовать 5-проводное подключение к термостату. Некоторые домовладельцы считают, что это решение, когда переменный ток не работает с 3-проводным соединением. Следуйте инструкциям в разделе ниже «Как подключить 5-проводной термостат». Один домовладелец, который заменил 3-проводное соединение 5-проводным, сказал, что новая схема подключения «позволяет мне успешно управлять кондиционером, а также вентилятором независимо друг от друга. ». Вот такие результаты мы хотели бы услышать!

Информационный совет по проводам C: См. наше практическое руководство под названием C-wire Проблема: что делать, если у меня нет C-wire? В нем объясняется, как использовать или перепрофилировать один из дополнительных проводов в качестве С-провода.

4-проводная проводка термостата

Четырехпроводная проводка термостата становится все более распространенной из-за популярных систем HVAC, которые требуют этого.

Для чего используется 4-проводная проводка термостата? Наиболее распространенная 4-проводная проводка термостата необходима для системы с тепловым насосом , которые включают в себя блок конденсации снаружи и устройство обработки воздуха внутри помещения. Уникальной особенностью этой системы является необходимость в проводе вентилятора и проводе для питания системы охлаждения переменного тока.

Интеллектуальные термостаты: Ecobee, Nest и некоторые другие интеллектуальные/обучаемые/WiFi-термостаты также требуют 4-проводного подключения термостата.

Как подключить 4-проводной термостат:

2). Подсоедините провод Белый к клемме W для режима теплового насоса Отопление .

3). Подсоедините провод Желтый к клемме Y для режима AC /охлаждения.

4). Подсоедините провод Зеленый к клемме G вентилятора .

А двухступенчатые тепловые насосы? Что с дополнительным подогревом?

Эта 4-проводная проводка термостата предназначена для простых одноступенчатых тепловых насосов. См. 5-проводные и другие варианты для более сложных систем теплового насоса.

5-проводная проводка термостата

Во многих системах HVAC требуется 5-проводная проводка термостата для подключения всех их компонентов. Следование этим указаниям приведет к успешной замене термостата.

Для чего используется 5-проводная проводка термостата? Системы HVAC с кондиционерами, тепловыми насосами, печами и т.д.

Если требуется 4-проводная проводка термостата плюс С-провод, вам потребуется 5-проводная проводка термостата. Это довольно просто. Ключевым моментом является использование провода, не используемого для других целей, в качестве общего провода или провода С.

Как подключить 5-проводной термостат:

1). Подсоедините провод Красный к клемме R для 24 В Мощность .

2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

3). Подсоедините провод Желтый к клемме Y для режима AC /охлаждения.

4). Подсоедините зеленый провод к клемме G вентилятора .

5). Подсоедините «запасной» провод к клемме C, например, 9.0015 Черный провод для C или Common .

6-проводная проводка термостата

В вашем жгуте проводов должно быть 8 проводов, так что у вас еще есть провода.

Для чего используется 6-проводная проводка термостата? Для систем с тепловым насосом с проводом C и усовершенствованным отоплением и кондиционером требуется 6 или более проводов. Например, двухступенчатый тепловой насос, один с дополнительным нагревом и/или другой с реверсивным клапаном, которому требуется питание, требуют 6-проводной или более проводки термостата (следуют 7- и 8-проводная проводка).

Как подключить 6-проводной термостат:

1). Подсоедините провод Красный к клемме R для 24 В Питание .

2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

3). Подсоедините провод Желтый к клемме Y для режима AC /охлаждения.

4). Прикрепите Зеленый провод к клемме G для Вентилятор .

5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

Для шага 6 есть несколько вариантов:

6). Если это одноступенчатый тепловой насос, но в системе обработки воздуха есть дополнительные нагревательные полоски, подсоедините неиспользуемый провод, например, провод светло-голубой , к клемме X/Aux на Вспомогательный источник тепла .

0r:

6). Если тепловой насос имеет двухступенчатое охлаждение, подсоедините провод голубого цвета к клемме Y2 для двухступенчатого охлаждения .

Или:

6). Если тепловой насос имеет двухступенчатый нагрев, подсоедините провод Коричневый к клемме Y2 для двухступенчатого нагрева.

Профессиональный совет: Прочтите руководство по установке термостата и ознакомьтесь с руководствами по системе HVAC, чтобы точно знать, что включает в себя ваша система — дополнительный нагрев, реверсивный клапан, 2 ступени нагрева и охлаждения, например, чтобы узнать, какие клеммы использовать.

Примечание: Если имеется двухступенчатый нагрев и охлаждение, вам понадобится 7- или 8-проводная проводка.

7-проводная проводка термостата

Теперь мы говорим о системе HVAC, в которой много всего происходит.

Для чего используется 7-проводная проводка термостата? Многие типы систем могут. Тепловой насос с 2 ступенями нагрева и охлаждения, система с дополнительным нагревом или система с реверсивным клапаном, на который необходимо подавать питание.

Как подключить 7-проводной термостат:

1). Подсоедините провод Красный к клемме R для 24 В Питание .

2). Подсоедините провод Белый к клемме W (или W1) для режима теплового насоса Отопление .

3). Подсоедините провод Желтый к клемме Y для режима AC /охлаждения.

4). Прикрепите Зеленый провод к клемме G для Вентилятор .

5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

6). Прикрепите провод светло-голубого цвета к клемме X/Aux для дополнительного нагревателя .

7). Используйте неиспользуемый провод для аксессуара .

Альтернативные варианты: Если у вас нет вспомогательного нагревателя, вспомогательного освещения или воздухоочистителя с электроприводом, но необходимо включить реверсивный клапан системы, выполните шаги 6 и 7.

6). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления .

7). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

8 Проводная проводка термостата

Вот наиболее распространенное использование 8 проводов.

Для чего используется 8-проводная проводка термостата? Почти всегда это системы отопления, вентиляции и кондиционирования с тепловым насосом Вспомогательное тепло.

Как подключить 8-проводной термостат:

1). Подсоедините провод Красный к клемме R для 24 В Питание .

2). Подсоедините провод Белый к клемме W (или W1) теплового насоса Режим нагрева .

3). Подсоедините провод Желтый к клемме Y для режима AC /охлаждения.

4). Подсоедините зеленый провод к клемме G вентилятора .

5). Подсоедините «запасной» провод к клемме C, например, черный провод для C или общий .

6). Подсоедините провод светло-голубой к клемме X/Aux на Вспомогательный источник тепла .

7). Подсоедините темно-синий провод к клемме B для Реверсивный клапан для отопления .

8). Подсоедините провод Оранжевый к клемме O для Реверсивный клапан для охлаждения .

Поиск и устранение неисправностей проводки термостата

Как мы уже говорили, в продвинутых системах, с которыми вы не знакомы, и нет существующего термостата с проводкой для копирования, вам, возможно, придется провести некоторые пробы и ошибки.

Если вы не можете подключить термостат и заставить все компоненты вашей системы HVAC работать должным образом, обратитесь за помощью к специалисту по HVAC. Скорее всего, технический специалист сможет правильно подключить систему примерно через час, и вы будете нести ответственность только за сервисный вызов / плату за первый час в размере от 75 до 150 долларов.

Добавление C-провода термостата

Здесь мы рассмотрим основы, которые подробно описаны в нашем эксклюзивном руководстве C-Wire Проблема: что делать, если у меня нет C-провода . Провод C обеспечивает постоянное питание термостата, так что он постоянно контролирует температуру в помещении и другие параметры климата. Целью этого является создание максимально точного комфорта в помещении.

Многие термостаты работают без провода C, периодически получая питание от одного из других проводов, обычно красного провода. Однако, если в информации о вашем термостате указано, что требуется провод C, то эта информация для вас. Провод необходим для большинства марок и моделей, включая ecobee и Honeywell Lyric.

Примечание: Создатели популярного обучающего термостата Nest говорят: «Не волнуйтесь, если у вас нет С-провода. Термостат Nest не требует этого провода для большинства установок». Наш профессиональный ответ заключается в том, что вы получите максимальную производительность от любого термостата, включая все модели Nest, если вы установите провод C или аксессуар, который заменит его.

Если вы снимаете старый термостат и к клемме C не подключен провод, у вас есть несколько вариантов. Полная информация содержится в руководстве по проблемам C-Wire, упомянутом двумя абзацами выше. Вот их обзор:

Замените свой термостат на тот, для которого не требуется провод C (два из них Nest, Lux Geo), и живите с неудовлетворительными результатами
Используйте неиспользуемый провод в комплекте в качестве провода C. Подсоедините его к клемме C в печи/обработчике воздуха и клемме C в термостате. Не забудьте отключить питание печи, прежде чем открывать ее крышку (крышки).
Используйте провод G (обычно зеленый) в качестве провода C. Вы потеряете независимое управление вентилятором. Присоедините его к клемме C в печи и на термостате.
Установите разветвитель или перемычку, одобренную для использования с термостатом вашей марки. Цель состоит в том, чтобы заимствовать мощность у другого терминала. См. наше руководство C Wire для получения полной информации, фирменных продуктов Honeywell, Sensi и ecobee, а также полезного видео.
Для установки обратитесь к специалисту по HVAC.

Примечание по проводке термостата для сообщающихся систем ОВКВ

Если у вас есть сообщающаяся система ОВКВ, вам потребуется сообщающийся термостат и соответствующая проводка. Подробности в нашем Руководство по коммуникационным и некоммуникационным системам HVAC . Коммуникационные системы используют только 4 провода. Тем не менее, основной принцип подключения тот же: каждый провод должен подключаться к клемме печи или воздухообрабатывающего агрегата и соответствующей клемме термостата.

Как заменить провод термостата

Вам потребуется заменить проводку термостата, если ваша новая система HVAC другого типа (например, 24 В вместо системы 110 В) или в жгуте проводов недостаточно проводов для поддерживать повышенную производительность новой системы (например, двухступенчатая замена одноступенчатой системы).

Важным первым шагом является выбор правильного типа сменного провода. Он поставляется в пучках по 2, 3, 5, 6 и 8 проводов. Когда вы покупаете его, они будут помечены как 18/2, 18/3, 18/5 и так далее. Для большинства современных систем требуется как минимум 5 проводов, если в систему включено как оборудование для обогрева, так и оборудование для кондиционирования воздуха.

Мы рекомендуем использовать провод 18/8. Разница в цене составляет копейки за фут, а наличие 8 проводов дает вам максимальную гибкость для модернизации вашей системы в будущем. Магазины товаров для дома и интернет-магазины продают провод термостата в катушках от 50 до 250 футов и в футах. Средняя стоимость составляет от 30 до 80 центов за фут при продаже поштучно. В катушках дешевле.

Проводка термостата для рыбалки проста, если выполнять ее с осторожностью и осторожностью:

Отсоедините старый термостат, но оставьте настенное крепление на месте для защиты гипсокартона, пока вы протягиваете новый провод через отверстие.
Аккуратно вытяните примерно 6 дюймов провода старого термостата из стены и наденьте на него зажим, например плоскогубцы, которые должны быть достаточно большими, чтобы предотвратить падение провода в стену при отсоединении.
Снимите проводку со старого основания термостата.
Перекройте не менее 4 дюймов старой проводки новой проводкой и плотно обмотайте изолентой вокруг перекрытия.
Аккуратно потяните жгут проводов от печи к печи. Наличие второго человека, подающего проволоку с катушки или катушки в стену, поможет предотвратить заедание.
Как только появится новый провод, протяните его столько, сколько необходимо, чтобы добраться до проводных клемм на печи или устройстве обработки воздуха, а также дополнительный фут провода. Отклейте или отрежьте. Пока не обрезайте провод на конце термостата.
Снимите старую проводку с печи или воздухораспределителя, если она все еще прикреплена.
Снимите ½ дюйма изоляции с каждого провода, который вы будете использовать. Инструмент для зачистки проводов можно приобрести в магазинах товаров для дома менее чем за 15 долларов. При необходимости добавьте соединители проводов к каждому проводу, который вы будете использовать. Они доступны в упаковках менее чем за 5 долларов.
Подсоедините провода к клеммам на печи, используя цветовой код и схему, прилагаемую к термостату и/или печи или устройству обработки воздуха.
На термостате подсоедините зажим к новому жгуту проводов примерно в 8 дюймах от стены, отрежьте жгут проводов и снимите монтажное основание старого термостата.
Осторожно наденьте старую опорную пластину на зажим, наденьте новую пластину и прикрепите ее к стене. Если вам нужно снять зажим для этого процесса, повесьте проводку и замените зажим, когда закончите.
Зачистите провода, которые вы будете подключать к новому термостату.
Используйте схему подключения и код для подключения проводов к клеммам на термостате, которые соответствуют соединениям на печи или устройстве обработки воздуха. Некоторые модели термостатов требуют, чтобы разъемы были предварительно установлены на провода.
Оберните неиспользуемые провода вокруг жгута, снимите зажим и осторожно вставьте жгут в стену перед установкой термостата на опорную плиту.

Примечание: Если вы не уверены в необходимых инструментах и расходных материалах, воспользуйтесь этим руководством для составления списка. Отнесите его в отдел электрики вашего местного дома или в магазин электротоваров. Специалист поможет вам собрать все необходимое, например: провод термостата, разъемы, инструмент для зачистки проводов, изоленту и т. д.

Советы по установке проводки термостата

Если вы меняете расположение термостата или устанавливаете его в новостройке, тщательно выбирайте место. Он должен быть на внутренней стене, так как на наружных стенах зимой может быть прохладно, а летом тепло. Это приведет к неправильным показаниям, вашей системе отопления, вентиляции и кондиционирования воздуха будет работать слишком тяжело, впустую будет потрачена энергия, а ваш дом будет слишком теплым зимой и слишком прохладным летом. Лучшее расположение термостата — на внутренней стене в центре вашего дома, на которую не влияют:

Прямой солнечный свет
Сквозняки через двери или окна
Тепло или пар из ванной комнаты
Тепло от прибора или приготовления пищи
Ближайшая решетка отопления/охлаждения или регистр

Если у вас есть время или желание сделать это самостоятельно, есть предварительно квалифицированные местные подрядчики по ОВКВ, которые могут выполнить работу по конкурентоспособной цене. Бесплатные расценки без обязательств принимать какие-либо из них доступны с помощью нашего сервиса бесплатных местных расценок.

Написано Рене Лангер

Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.

Объяснение проводки термостата

В этой статье я собираюсь объяснить принцип работы и проводку наиболее распространенных термостатов домашнего климат-контроля. Эта информация предназначена для того, чтобы помочь вам понять функцию термостата и помочь вам при установке нового, замене или обновлении старого. Мы сосредоточимся в основном на основах домашних термостатов отопления / охлаждения, и прежде всего я объясню их функции.

Термостат — это управляющее устройство, которое обеспечивает простой пользовательский интерфейс с внутренней работой системы климат-контроля вашего дома. При использовании регулируемой уставки задача термостата состоит в том, чтобы включить систему отопления или охлаждения для поддержания желаемой комнатной температуры в доме и выключить систему, когда желаемая температура будет достигнута.

В самых простых системах (таких как старая печь с принудительной подачей воздуха/газа, работающая только на нагрев, со стационарной запальной лампой) для управления требуется всего два провода. Они подключаются к двухпроводному термостату (обычно это механический термостат с наполненным ртутью шариком, соединенным со спиральной биметаллической полосой).

Обычный двухпроводной термостат можно сравнить с простым однополюсным выключателем, который вы найдете по всему дому, только вместо того, чтобы включать и выключать выключатель по мере необходимости, оператором является механический или электронный механизм с регулируемой температурой. выключатель.

Клеммы обычно имеют маркировку «R» и «W». Обычно они работают при напряжении 24 В переменного тока, а источником управляющего питания является управляющий трансформатор, установленный либо снаружи, либо внутри корпуса печи. Сетевое напряжение, питающее печь (для работы двигателя вентилятора), преобразуется до более безопасного уровня 24 В (для открытия газового регулирующего клапана требуется 24 В), и после создания последовательного контура по крайней мере через одно самый основной и обязательный — отключение при перегреве), питание подается на термостат, а когда температура в помещении падает ниже заданного значения, контакты замыкаются, замыкая цепь до газового клапана, позволяя ему открыться, зажжется основная горелка и начнется цикл нагрева.

В этой самой простой системе отопления, когда температура теплообменника повышается, другой контакт замыкается на стороне линейного напряжения уравнения, и двигатель вентилятора начинает перемещать воздух через теплообменник и наружу через воздуховод дома. Если по какой-либо причине вентилятор не работает, теплообменник станет слишком горячим, и устройство ограничения высокой температуры разомкнет цепь газового клапана, закрыв клапан и остановив тепловой цикл.

Если в вашей домашней системе этого года выпуска есть приспособления для кондиционирования воздуха (охлаждения), то проводка термостата будет иметь по крайней мере три провода (некоторые потребуют отдельной клеммы «R» для нагрева и охлаждения и будут помечены «Rh» и «Rc» теперь требуется минимум 4 провода), «R», «W» и клемма «Y».

Если выбран режим охлаждения (базовые термостаты обогрева/охлаждения имеют переключатель режимов «обогрев», «охлаждение» или «автоматический»), когда температура в помещении поднимается выше заданного значения, термостат закроет термостат.

соединение между клеммами «R» и «Y», завершающими контур блока компрессора и конденсатора, который обеспечивает охлаждение змеевиков испарителя, установленных в выпускном канале системы.

Следующим шагом по сравнению со старыми домашними системами стало введение переключателя «вентилятор вкл/авто». Эта функция позволяет циркулировать воздух в доме с помощью вентилятора в топке, не нагревая и не охлаждая воздух, проходящий через систему.

В самой простой системе эта функция обеспечивается за счет использования центрального реле вентилятора, а для низковольтной проводки к термостату теперь потребуется как минимум три провода (только для обогрева) и четыре провода (для обогрева/охлаждения). /вентилятор) для управления. Эта дополнительная клемма обозначена на термостате буквой «G».

Когда выбран параметр «Вентилятор включен», контакты между «R» и «G» замыкаются, включая реле, которое напрямую питает двигатель вентилятора, независимо от запроса на нагрев или охлаждение.

Если вы заменяете старый термостат новым цифровым термостатом, электронике этих устройств может потребоваться еще один провод для клеммы с маркировкой «C». Эта клемма предназначена для общего подключения от управляющего трансформатора, который обеспечивает постоянное питание 24 В между клеммами «R» и «C» для питания самого термостата.

Если подключение проводов к термостату невозможно или очень затруднительно, ищите термостат с батарейным питанием, для работы которого не требуется клемма «С». Очевидным недостатком этого является то, что если батарея разрядится, термостат больше не будет работать.

Системы климат-контроля претерпели значительные изменения за последние несколько лет благодаря развитию электронного управления. Это сделало устройства более эффективными, с дополнительными функциями безопасности, и с этим у обычного домовладельца возникли трудности с ремонтом или заменой любых частей системы, которые могут сломаться (а они сломаются, но только тогда, когда вам это действительно нужно). !)

Тем не менее, клеммы современных термостатов по-прежнему имеют те же обозначения и выполняют те же функции, что и те, которые мы обсуждали до сих пор. Они просто становятся немного более сложными, поэтому, если вы предварительно подключаете новый дом, уточните у подрядчика, поставляющего систему HVAC, какая проводка термостата требуется. Для новой системы может потребоваться до десяти проводов (например, двухступенчатая система обогрева, двухступенчатая система охлаждения, реверсивные клапаны теплового насоса, управление вентилятором и т. д.)

/или охлаждение, клеммы 2-й ступени будут обозначены W1 и W2 для нагрева, Y1 и Y2 для охлаждения. Эти дополнительные клеммы не показаны на этой схеме.

Теперь, когда вы вооружены базовыми знаниями о системе контроля температуры в вашем доме, теперь вы должны быть в состоянии определить, какая у вас система и какие функции вам потребуются при замене или обновлении вашего дома. имеющийся термостат.

Я надеюсь, что эта статья помогла вам ответить на ваш вопрос о проводке термостата. Спасибо, что нашли время, чтобы прочитать его! Если у вас есть какие-либо вопросы или комментарии по поводу ситуации с вашей печью, не стесняйтесь добавлять комментарии ниже.

Не уверены, стоит ли заниматься подобным проектом самостоятельно? Уже нет!

Вы были в тупике из-за трехпозиционного выключателя, изо всех сил пытались установить новую розетку или просто откладывали выполнение каких-либо работ по электропроводке самостоятельно, потому что не чувствовали себя уверенно, работая с электричеством? Я полностью понимаю. Электричество может быть совершенно пугающим. Однако, вооружившись собственно информацией вы должны иметь 9 0016 для безопасной и полной работы, владельцы домов, такие как вы CAN , выполняют самые простые проекты домашней электропроводки.

Вместо того, чтобы рыскать по Интернету в поисках информации, необходимой для работы над проектом или проблемой электропроводки, я могу порекомендовать огромный ресурс, в котором собрано практически все, что вам нужно знать.

РубрикаРазное

Labels	Wire Colors	Wiring Functions
Y	Yellow	Cooling
Y2	Light Blue/Other Colors	2 Stage Cooling
W	Белый	Обогрев
W2	Коричневый/другие цвета	2-ступенчатый обогрев
G	Зеленый	Вентилятор для помещений 9/Airler0287
C	Blue/Black	Common Wire
R	Red	24V Power
RC	Red	24V Power
E	No Universal Color	Аварийный нагрев
X/AUX	Без универсального цвета	Дополнительный нагрев
B	Темно-синий	Обратный клапан для отопления
o	Orange	обратный клапан для охлаждения
S1/S2	NO Universal Color	для Outdoor Binat
