Схема подключения проходного двухклавишного: Cхема подключения двухклавишного проходного выключателя (переключателя)

Выключатель проходной двухклавишный legrand схема подключения

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

1. Отключается вводный автомат.
2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
3. С прибора демонтируются клавиши и декоративная крышка.
4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 1, назначение:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 2, размеры, монтаж, демонтаж:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 3, подсоединение проводников,

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 4, схемы подключения продолжение:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 5, схемы подключения продолжение,

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Страница 6, техническое обслуживание, аксессуары:

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении. Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций.

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

• функциональность;
• дизайн;
• метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности.

Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

• Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
• Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
• Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
• Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

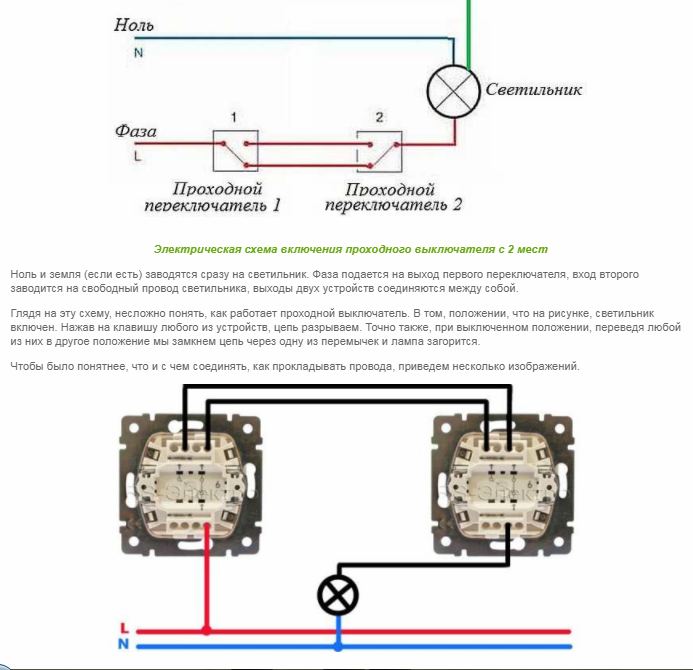

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Двухклавишный проходной выключатель

Ознакомившись со схемой подключения этого устройства, настало время уделить внимание часто встречаемому виду переходного выключателя — двойному.

Чаще всего такие устройства устанавливают в помещениях, где необходимо обеспечить раздельное включение, реализуемое с разных мест для двух линий освещения. Если в качестве подобных зон выступают коридор или лестница, то здесь можно ограничиться одиночным проходным выключателем, схема подключения для которого будет аналогичной.

Пользование двойными устройствами упрощается благодаря наличию на клавишах стрелок-указателей: с их помощью можно легко определить направление клавиш, при переводе в которое можно включить или выключить освещение.

Обычный двухклавишный проходной выключатель являет собой результат симбиоза одноклавишного устройств. Располагаясь в едином корпусе, они функционируют благодаря перекидыванию контактов.

Двухклавишный выключатель: схема подключения

Особенностью двухклавишных проходных устройств legrand является наличие двух независимых групп контактов. Если надавить на клавиши, то они переключаются с верхних линий на нижние, причем первые не имеют конечного вывода, а вторые связаны с другим таким же выключателем.

Таким образом, мы выяснили, что у этих переходных устройств легранд предусмотрено 2 группы контактов — правая и левая. Зная это, можно легче разобраться с тем, каким образом выполняется подключение двухклавишного проходного устройства.

Согласно схеме, на второй контакт правого отключателя подается фаза, выходящая из распределительной коробки дома. Контакты в рамках этой группы соединены между собой при помощи перемычки, те же, которые относятся к левой группе, обеспечивают подачу тока на два независимых друг от друга светильника. Важным здесь моментом является то, что эти два контакта не должны взаимодействовать друг с другом. Далее эти четыре перекрестных контакта должны быть связаны друг с другом в виде пары.

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.

Схема подключения проходного выключателя Schneider

Цвета Unica Quadro

Цвета Unica Top

Для чего обычно необходимо использование перекрестного оборудования с двумя проходными? Как правило, его устанавливают в тех случаях, когда в помещении есть две классификации светильников. Во время его монтажа необходимо сразу отметить основные моменты. Для проведения любых работ предварительно требуется обесточить цепь и найти схему подключения проходных выключателей шнайдер. Переключатели, которые производятся французской фирмой, отличаются качеством, надежностью и большим ассортиментом изделий.

1. Конструкция
2. Схема в коробе распределения
3. Схема соединений

Конструкция

Как правило, выключателей такого типа необходимо устанавливать два – на старте и в конце цепи. Необходимо освободить кабели от изоляции в цепи, которая идет по схеме подключения проходного выключателя шнайдер. Требуется зачистить концы проводов примерно на миллиметр. В некоторых случаях, если в помещении используется малое освещение – например, ночник, необходимо следовать схеме управления освещением из трех точек цепи.

В качестве следующего шага необходимо завести кабели в изделие. В конкретном положении устройство замыкает первый кабель, а в другом положении – второй контакт. Чтобы решить подобные проблемы, можно применять выключатели перекрестного типа. Тогда одна из групп светильников будут управляться посредством одной клавиши, а другая клавиша будет отвечать за вторую группу. При этом схема подключения проходного выключателя schneider будет включать в себя четыре части, как и само изделие. Это функционирующая часть с основой из металла и контактами для кнопочного привода, фиксатор лапок, соединенный с основной пластинок, декоративное оформление в виде рамки, динамическая клавиша из пластика.

После этого необходимо перейти к самому процессу сборки. Присоединять устройства следует такие же способом, как и другое подобное оборудование. Схема проходного выключателя шнайдер приложена к устройству.

В случае, если раньше все функционировало верно, но после замены перестало работать – скорее всего, проблема заключается в расположении проводов в схеме проходного выключателя шнайдер двухклавишного. Существуют варианты переключателей с подсветкой или без нее. Как только провода будут подсоединены к механизму, требуется вставить рабочий блок в установочную коробку, зафиксировать сверху корпус и присоединить клавишу. Когда все части схемы будут подключены, итоговой задачей будет соединить провода в коробе распределения. Стоит отметить, что проходной выключатель шнайдер в схеме подключения требует внимательного обращения.

Схема в коробе распределения

В интернете можно найти рабочую схему подключения перекрестного выключателя шнайдер для управления освещением. Проводится она таким методом: на необходимые места требуется установить конструкции, вывести на них трехжильные провода. Установить светильник или несколько устройств освещений, параллельно их соединяя. От самого оборудования необходимо вывести двухжильный кабель, после чего подвести соединительную коробку.

Схема подключения проходного выключателя в коробе

В схеме подключения проходного выключателя двухклавишного schneider нет ничего сложного. Для подключения не потребуется особых навыков – достаточно будет базовых знаний. Внимательно следите за подключением: если отключение будет происходить не на фазу, а на кабель ноль, то напряжение будет стабильное. Что может быть не только некомфортно при использовании, но и небезопасно.

В схеме должно проводиться подключение до В. При этом требуется соблюдать особенности подобного подключения, применяя для схемы исключительно провода четырехжильного типа. Конструкция для одноклавишного переключателя заключается в кнопке, активирующей действие, рамке для декора, функциональной частью. Выключатели необходимо установить в тех комнатах, где имеются приборы освещения, которые не работают по кабелю питания.

Не сильно отличается схема подключения двухклавишного проходного выключателя шнайдер для электрика. При этом одноклавишный переключатель может быть успешно заменен на двухклавишный. Не важно, какой метод монтажа вы выберите – переключение происходит накрест.

Схема соединений

Все контакты для подключения к вилке имеют протекцию в виде шорок. Нередко встречаются случаи, когда пользователю необходимо установить дублирующие переключатели. Они оснащены тремя контактами вместо двух и способны переводить фазу с одного контакта на остальные.

Качественные изделия могут упростить монтаж оборудования. Необходимо убрать заглушку, находящуюся на корпусе наружного устройства в зависимости от размера применяемой гофрированной трубы. По своему функционалу изделия могут быть механическими, электронными. В первом случае включение происходит по типу клавиши, рычажка, тумблера или шнурка. Во второй тип также входят и переключатели, работающие на дистанционном управлении.

Схема подключения проходного выключателя

Определенная часть деталей в конструкции изготавливается из нержавеющей стали. В качестве декоративной отделки используется безопасный термоустойчивый пластик. Поэтому можно провести замыкание или размыкание нескольких питательных линий одновременно. В случае, если коробки монтажа в вашем помещении сделаны по старому образцу – это не является преградой.

Помимо прочих элементов к распределительной коробке проходит кабель. В определенных моделях, где предусмотрена подсветка выключателя, имеется светодиод. Внимательно проверяйте схему, не надейтесь на то, что общая клемма будет с одним контактом. Это распространенное заблуждение.

Как только все части схемы будут подключены, остается соединить кабели в распределительной коробке. Это завершающая часть работы с монтажом переключателя.

Конечно, невозможно представить дом, в котором отсутствует освещение. Но и не стоит лишний раз рисковать, монтируя переключатели без должных навыков. Если вы делаете это впервые или сомневаетесь в правильности всех алгоритмов, стоит пригласить специалиста для контроля корректности проводимых действий. Тогда вы будете уверены, что сделаете все правильно и безопасно.

схема подключения проходного выключателя с 2х мест и более

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны здесь.

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в этом материале.

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте далее.

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Управление светом из трех и более мест (схема проходного выключателя с двух мест)

Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.

В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.

Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.

Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.

Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.

Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, трёхклавишных приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

1. Необходимо схематично обрисовать монтаж системы.
2. Выполнить работы по инсталляции РК и подрозетниц.
3. Выполнить инсталляцию нужного числа световых групп.
4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются проходными двухклавишными и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

1. Создаётся схема разводки и расключений.
2. Производятся работы по монтажу коробки распределительной и подрозетниц.
3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Схемы

Монтажная схема подключения

Схема подключения

Принцип подключения проходных выключателей

Наглядная схема

Схема подключения двухклавишного выключателя с подключением через распредкоробку

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Понятие, виды и свойства электрического тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Проверяем работу

Вкручиваем лампочку в патрон.

Подаем напряжение на автоматический выключатель. Включаем его (поднимаем рычаг вверх), напряжение на схему подано.

Включаем первый проходной выключатель, схема подключения приведена в рабочий режим, свет загорелся, выключаем переключатель два свет погас. Пробуем наоборот. Все работает. Хочу обратить ваше внимание, что в отличии от выключателей, на которых есть правило установки верх и низ, на переключателях такого различия нет. Он может быть в любом положении включен или выключен.

Отключаем электричество. Для этого достаточно перевести рычаг автомата защиты в положение вниз. Убеждаемся в отсутствии напряжения, используя для этих целей указателя напряжения. С помощью изоляционной ленты изолируем все скрутки.

Укладываем их в распределительную коробку.

Схема выполнена, проверена и готова к эксплуатации.

Схема подключения проходного двухклавишного выключателя лезард

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Содержание

1. Где используются?
2. Особенности монтажа
3. Необходимые материалы и инструменты
4. Что стоит учесть при подключении проходного выключателя Lezard
5. Где используются?
6. Особенности монтажа
7. Необходимые материалы и инструменты
8. Подключение двухклавишного выключателя Lezard | Remsovet.com
9. 1. Схема подключения двухклавишного выключателя
10. 2. Пошаговая инструкция подключение двухклавишного выключателя Lezard
11. Как подключить проходной выключатель? Схема подключения выключателя :: SYL.ru
12. Не только удобно, но и полезно
13. Что такое проходной выключатель?
14. Особенности использования проходных выключателей
15. Виды проходных выключателей
16. Назначение проходных выключателей
17. Подключаем проходной выключатель
18. Разновидности подключения проходных выключателей
19. Управление освещением из трех различных мест
20. Управление группами осветительных устройств
21. Способы подключения проходных выключателей различных фирм
22. Схема подключения двухклавишного проходного выключателя lezard – Telegraph
23. Скачать файл — Схема подключения двухклавишного проходного выключателя lezard
24. Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Где используются?

Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

рис.1 принцип работы двух проходных выключателей

Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

• Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
• Клеммники – лучше использовать концевые, т. к. они значительно экономят время, затраченное на монтаж проводки
• Сами проходные выключатели
• Нож для зачистки проводов
• Подрозетники для размещения корпуса выключателей
• Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
• Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Уличная влагозащищенная розетка – важный атрибут вашего участка Высота установки розеток в современной квартире Как подключить проходные выключатели в вашем доме, советы. Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель?

Что стоит учесть при подключении проходного выключателя Lezard

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Где используются?

Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

рис.1 принцип работы двух проходных выключателей

Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второгоСиний – подключаете напрямую к осветительному прибору – это «нулевой» проводЖелто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

• Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
• Клеммники – лучше использовать концевые, т. к. они значительно экономят время, затраченное на монтаж проводки
• Сами проходные выключатели
• Нож для зачистки проводов
• Подрозетники для размещения корпуса выключателей
• Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
• Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Как установить двойную розетку, практические рекомендации и пошаговое руководство Рассмотрим размещение розеток на современной кухне На какой высоте следует устанавливать розетки в жилом доме Розетки Schneider Electric – надежная электротехника или хорошо прорекламированный бренд

Подключение двухклавишного выключателя Lezard | Remsovet.com

В этой статье мы детально рассмотрим подключение двухклавишного выключателя на примере данного устройства фирмы Lezard.

Выключатель освещения предназначен для замыкания/размыкания электрической цепи, к которой подключены приборы освещения.

Двухклавишный выключатель позволяет разделить приборы освещения на две независимые группы, тем самым появляется больше возможностей для управления освещением и экономии электроэнергии.

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2. 5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

Кабель ВВГ может быть представлен в различном цветовом исполнении, но, как правило, фаза проходит по жилам коричневого, белого и красного цвета, а ноль — по жилам синего или чёрного цвета. Исключение (см. схему): в кабеле, соединяющем выключатель с цепью, все жилы используются для фазы.

2. Пошаговая инструкция подключение двухклавишного выключателя Lezard

2. 1. Разбираем выключатель. Снимаем клавиши и переднюю панель:

2.2. На задней стороне выключателя представлена схема подключения. По ней видно с какой стороны фаза заходит на выключатель:

2.3. Далее необходимо подготовить кабель для подключения выключателя. Используется кабель ВВГ 3х1,5. Жилы зачищаются примерно на 10 мм:

2.4. Далее нам необходимо ослабить зажимные болты и вставить жилы в соответствующие отверстия, как показано на фото. Далее затягиваем зажимные болты.

С той стороны, с которой фаза заходит на двухклавишный выключатель только один зажимной болт, а там, где выходит — соответственно два.

2.5. Фиксируем подключенный выключатель в подрозетнике:

2.6. Устанавливаем обратно пластиковую панель и клавиши выключателя. Установка завершена.

Как подключить проходной выключатель? Схема подключения выключателя :: SYL.ru

Современный человек постоянно стремится сделать свою жизнь все более комфортной. Для этих целей используются различные механизмы, аппараты, приборы и инструменты, освобождающие людей от излишних движений, что – в большинстве случаев – не всегда идет им на пользу. Но слов из песни не выкинешь, и устройства, помогающие человеку «лениться», все более проникают в его быт. К ним относится и проходной выключатель, хотя более правильное его название – проходной переключатель.

Не только удобно, но и полезно

Используя в быту проходные выключатели, люди не только освобождают себя от излишних и непродуктивных движений, но и способствуют экономии электроэнергии. Ведь никогда не возникнет вопроса и недоумения по поводу того, что если отключать, например, свет в трех различных местах в помещении, то за месяц можно сэкономить несколько киловатт энергии. Все прекрасно понимают – лишние секунды работы электроосветительных приборов стоят определенной суммы денег. И если есть возможность сократить их работу, используя выключатель там, где удобнее, то от нее отказываться просто нецелесообразно. И ничего не остается, как подключить проходной выключатель, который все чаще и чаще можно увидеть в современном жилище.

Что такое проходной выключатель?

Если не вдаваться в тщательные и подробные описания самого прибора, основываясь на его техническом устройстве и физической сущности процессов, протекающих в нем, то упрощенное описание можно свести к одному – проходной выключатель – это тот же самый комнатный выключатель, только с дополнительными контактами.

Например, в квартире есть один общий источник света. В привычном понимании обывателя он управляется выключателем, расположенным у двери в комнату. Эта обычная схема. Получается, чтобы выключить свет в комнате, необходимо постоянно к нему подходить. Но если вы уже в постели, то для этого нужно встать, что не совсем удобно, хотя и привычно. Люди, чтобы избежать этого, располагают около спального места дополнительные источники света, которые включают вместо общего освещения. Но существует возможность устроить все так, что общее освещение можно отключать из нескольких различных мест. И все это вполне реализуемо благодаря проходным выключателям, которые еще называют дублирующими выключателями.

Особенности использования проходных выключателей

В сущности, это достаточно несложное устройство, и разобраться в его работе довольно легко. Нужно просто знать, как подключить проходной выключатель к сети правильно и безопасно. Уяснив себе все нюансы и порядок действий, в дальнейшем вполне реально использовать управление освещением дома с помощью большего количества этих приборов. И вопрос, как подключить проходной выключатель с трех мест, не станет неразрешимым.

Главная особенность использования этих устройств заключается в том, что для них требуется совершенно иная проводка. Если для обычных выключателей достаточно двух проводов, что является стандартом в подавляющем большинстве наших квартир и домов, то при размещении в помещении только двух дублирующих выключателей требуется уже трехпроводная цепь. А если использовать перекрестные проходные выключатели, то проводов для их правильного соединения нужно будет уже четыре.

Но главное, на что нужно обратить внимание, это целесообразность использования большого количества дублирующих выключателей. Редко требуется более трех таких устройств.

Виды проходных выключателей

Эти приборы имеют столько же видов, сколько и обыкновенные. Они выполняются в виде выключателей с одной, двумя и тремя клавишами. Существуют и разновидности с сенсорным управлением. Есть даже с дистанционным управлением, что, скорее всего, дань модным традициям или приверженность определенному стилю жизни, чем рациональный подход. Ведь выключатель «с дистанцией» вполне заменим двумя дублирующими выключателями, если он используется в паре.

Число управляющих клавиш определяется количеством осветительных приборов, которое формирует контактные группы и, собственно, количеством проводов, требуемых для создания такой цепи. Остальные изыски являются делом второстепенным, и рассматривать их имеет смысл в последнюю очередь.

Назначение проходных выключателей

Как уже говорилось выше, чтобы облегчить жизнь хозяевам и не заставлять их бегать туда-сюда для отключения освещения, а также для экономии электроэнергии используются проходные переключатели.

Длинный коридор – непременно стоит использовать два дублирующих выключателя. Один в одном конце, другой – в другом.

Большая комната, в которой несколько групп осветительных приборов – можно управлять ими из нескольких мест, если использовать двух- и трехклавишные устройства.

Спальня – применив всего три проходных выключателя, вы обеспечите себе «ленивое» управление общим освещением. Просто нужно знать, как подключить проходной выключатель с подсветкой.

В остальных случаях использование этого типа осветительной арматуры нетипично, хотя все это зависит от возможностей и желания хозяев.

Подключаем проходной выключатель

Уяснив, как подключить проходной выключатель света, схема которого показана на рисунке, любому можно в дальнейшем составлять и другие электрические цепи, используя при этом многоклавишные перекрестные и дублирующие выключатели.

Способ подключения дублирующего выключателя довольно прост и почти похож на технику подключения обычного выключателя, за исключением того, что:

1. Проходной выключатель лишен, в отличие от традиционного, положения «Выкл.», что продиктовано конструктивными особенностями устройства. Он на самом деле не разрывает цепь, а переключает из одного положения в другое, принуждая тем самым работать ту или иную часть электрической цепи. При совместном использовании двух таких устройств, цепь будет разорвана в том случае, если второй выключатель работает в «противофазе» – положение его клавиши должно быть противоположным положению клавиши первого.

2. При подключении дублирующего выключателя к цепи используются не два, как в обыкновенном выключателе, а три провода. Включение в цепь управления освещением двух проходных выключателей обеспечивается тремя жилами для того, чтобы не получалась «разорванная» фаза. Два провода осуществляют постоянную связь между выключателями, а третий «приводит» фазу на первое устройство, а во втором выключателе – «уводит» ее на прибор освещения.

После изучения данной схемы становится очень понятно, как подключить проходной выключатель.

Разновидности подключения проходных выключателей

Останавливаясь более подробно на особенностях подключения проходных переключателей, необходимо отметить один нюанс, который не всегда понятен некоторым людям. Сборка цепей с этими устройствами требует обязательного наличия одной или нескольких разводных коробок. На первый взгляд многим все в схеме понятно, но в дальнейшей работе начинаются проблемы. Как подключить проходной выключатель, схема которого показана ниже? На этой схеме нет разводной коробки, которая предусматривается по умолчанию. Чтобы с этим справиться, нужно просто представить, что цепь разрывается в средней точке и снова соединяется, только соединение происходит в ближайшей к выключателю коробке.

Существуют и на практике применяются в основном лишь три схемы подключения проходных выключателей. Это уже рассмотренная выше цепь из двух переключателей, затем цепь с применением трех приборов, и с использованием двухклавишных проходных выключателей.

Управление освещением из трех различных мест

Как подключить проходной выключатель для управления общим освещением из нескольких мест? Это возможно только с использованием (в дополнение к двум дублирующим выключателям) несколько иного устройства – перекрестного переключателя. Задачи этого прибора в данной схеме следующие:

– работа в транзитном режиме, который совершенно не влияет на два других выключателя;

– самостоятельное включение и выключение цепи управления освещением независимо от двух остальных выключателей.

С этой целью устройство оснащено пятью клеммами. Для соединения с дублирующими выключателями используются две пары клемм, а оставшаяся пятая – транзитная – при стандартном исполнении связывается с третьей перемычкой, что позволяет всей схеме управлять осветительными приборами их трех разных мест.

Управление группами осветительных устройств

С этой целью используются устройства с двумя клавишами. Конструкция выключателя несколько отличается от рассмотренных выше. Ведь такой проходной выключатель является ничем иным, как двумя одинарными, размещенными в одном корпусе. Как подключить проходной выключатель, схема подключения которого ничем не отличается от схемы подключения одноклавишного переключателя? Порядок подключения его такой же, как и одинарных, только обладает некоторыми особенностями:

а) фаза на выключатель «приводится» одним проводом – обе клеммы «вход» первого выключателя замыкаются между собой;

б) фаза «уводится» со второго выключателя на группы осветительных приборов раздельно с каждой выходной клеммы – на каждый прибор или группу подается «своя» фаза;

в) в этой схеме к первому выключателю, в отличие от одинарного, необходимо подвести пять жил, а ко второму – шесть.

Способы подключения проходных выключателей различных фирм

Как подключить проходной выключатель LEZARD? Правила подключения устройств этой фирмы ничем не отличается от тех, что приведены на схемах выше. И в случае применения двух дублирующих выключателей, и для управления группами осветительных приборов, а также их включения и выключения из трех разных мест, устройства LEZARD соответствуют указанным схемам. Тщательно изучив эти схемы, каждый будет знать, как подключить проходной выключатель LEZARD.

К слову сказать, среди продукции множества фирм, поставляющих на рынок проходные и перекрестные переключатели, LEZARD, VIKO и «Легранд» занимают львиную его долю. Поэтому сама конструкция устройств рассчитана на то, чтобы их было легко включить в цепь.

Как подключить проходной выключатель VIKO? Рассмотрите подробно схему. И вы увидите, что это делается точно так же, как и для выключателей LIZARD. Поэтому если тщательно запомнить вышеуказанные схемы, то, несомненно, станет возможным собрать любую необходимую цепь с проходными выключателями. И на вопрос: «Как подключить проходной выключатель «Легранд»?» будет простой ответ: «Точно так же, как и VIKO!»

Схема подключения двухклавишного проходного выключателя lezard – Telegraph

Схема подключения двухклавишного проходного выключателя lezard

Скачать файл — Схема подключения двухклавишного проходного выключателя lezard

Проходной выключатель — это, строго говоря, не выключатель, а переключатель. Хотя в народе его называют именно выключателем, потому что он служит для выключения света. Я тоже буду в данной статье придерживаться народных традиций. Использование проходного выключателя очень удобно там, где необходимо включать или выключать освещение из разных мест. Как следует из его названия, такой выключатель можно ставить в проходах. Другие примеры применения — большие помещения, коридоры, лестницы, и т. Для того, чтобы включить или выключить свет, в данном случае надо переключить один из переключателей их как правило два, но может быть и больше в противоположное положение. Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Я обычно на практике использую кабель ВВГ 3х1,5, в котором три провода — белый, синий, желто-зеленый. Смотри пример монтажа ниже. Так вот, чтобы не запутаться, делаю по правилу: К лампочке подходит всегда белый фаза и синий ноль провода. Как видно из схемы, лампа EL будет гореть только тогда, когда переключатели SA1 и SA2 будут находиться в одном одинаковом положении — либо верхнем, либо нижнем. Когда положения разные, ток в цепи не течёт. Проходных переключателей в схеме может быть только два. Если требуется управлять освещением из трех и более мест, то применяется схема с перекрестным двойным проходным переключателем:. Перекрестный переключатель можно сделать из двойного проходного. Для этого достаточно скрепить две клавиши вместе и соединить нужные контакты согласно схеме. Если использовать несколько перекрестных переключателей, то можно управлять освещением с нескольких мест. Я живу на пятом этаже. Бывает, что поднявшись к себе на этаж, замечаю, что темновато, и надо было включить свет на втором этаже. На втором я об этом не думал, так как там горит лампочка, которая включается на первом. А вот схема, приведенная выше — на несколько этажей — полностью устранила бы эту проблему — включай свет в подъезде где хочешь. Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос — как переделать проходной выключатель в обычный? Проходной переключатель, если используется один без пары , становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:. Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя — всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок. В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю — не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки. Для примера подключения используем двухклавишный проходной выключатель Gunsan Visage, фото которого приведено ниже:. Двухклавишный проходной выключатель Gunsan Visage. Внешний вид в сборе спереди. Сквозь прозрачный пластик хорошо видно контакты переключателя — сразу понятно, что куда подключать. При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному — 6. Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный — это фактически два одноклавишных в одном корпусе. Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении. Нравятся статьи на SamElectric. Подпишись, чтобы первым получать новые! Извините,я недопонял схему подключ. Просто я пробовал подключать один. Сергей, непонятно, в чём проблема? Вы поставили два проходных выключателя, и они не работают? Проверьте схему включения, как написано в статье. Возможно, перепутали контакты переключателя. Или разводку в распред. Я по крайней мере не встречал. Переключатель 2х клавишный с подсветкой. Могу выслать скриншот с его характеристиками. Расположение основного вывода у разных моделей переключателей отличается. Вот у меня такой вопрос, мне в магазине в котором работаю, клиент задал вопрос а я как то с этим не сталкивался и затруднился ответить! У клиента Коридор и балкончик, в начале коридора стоит одно клавишный проходной переключатель, и в конце коридорчика у самого балкона стоял одно клавишный, теперь же он провел свет и на балкон. Так вот и сам вопрос: Заранее спасибо за ответ. Для этого нужно купить двухклавишный проходной выключатель. Первая клавиша у него будет выполнять те же функции, что и старый одноклавишный, и провода надо к нему подключить старые. Я так понял, пара проходных включают свет в коридорчике Вторая клавиша проходного выключателя используется как обычный выключатель. Мы ведь знаем, что на самом деле это проходной ПЕРЕключатель, у него есть нормально разомкнутый контакт. По любому, к этому второму контакту надо вести провода, как к обычному выключателю, и всё остальное сделать также. Итого, один контакт нормально закрытый во второй клавише остаётся неиспользованным. Электрики, которые делали новую проводку в квартире, установили в одной комнате два двухклавишных проходных выключателя фирмы легранд. При проверке работы были установлены обычные лампочки и всё работало. Сейчас на одну линию поставил энергосберегающую лампочку,на другую светодиодные точечные светильники. Всё работает, но при выключенном положении — энергосберегайка моргает, а светодиодые светильники чуть светятся и тестер показывает небольшое напряжение. В чём причина и методы устранения? Попробуйте способы, описанные в статье про моргание ламп. Какие мощности ламп в целом включали проходные выключатели, может в них подгорели контакты и напряжение наводиться по нагару. Проходные пересмотреть при необходимости заменить. В цепи энергосберегающей не должно быть неоновой подсветки выключателей. И вообще может в питающей комнату сети изоляцию передавили. Только там будет не один, а три перекрестных переключателя. А лучше — использовать электронное импульсное реле. Двойной проходной — это две клавиши, то есть в одном корпусе — два переключателя? Не встречал таких в продаже, и извините, считаю это извращением. Но это ужасно неудобно и заморочно. Гораздо проще — для каждой линии освещения свои одинарные проходные и перекрестный. То есть, вместо тройного проходного — три одинарных. И пользоваться такой системой гораздо удобнее. Лучше электронный или лестничный выключатель , там можно сколько хочешь выключателей в параллель. Подскажите возможно ли вместо двух клавишных выключателей установить двухклавишные переключатели, не меняя проводку, ремонт уже сделан, чтобы они в дальнейшем работали, на одном включили на другом выключили. Ирина, если к одноклавишным выключателям подходят по два провода, то никак не получится. Для работы проходного переключателя нужно минимум 3 провода, как об этом сказано в статье. Возможно, порекомендуете магазины электропродукции. Предпочитаю турков, но у них сейчас появились подделки. Если средства позволяют, лучше выбрать legrand valena. А покупать лучше с электриком, который будет ставить или хотя бы проконсультироваться. Где — лучше в специализированных магазинах электротехники, и чек сохраняйте, мало ли чего! Вчера возникли проблемы с двойным проходным выключателем Lezard Китай при использовании оного в качестве перекрёстного, после установки один из проходных отказался работать. Причина банальна — распиновка на двойном не соответствует действительности… Cлава мультиметру! Так же, как и одно клавишный. Только в одно клавишном один вход для фазы и один выход для нагрузки. А в трех клавишном — три выхода. И можно включать три группы освещения. Какое это великое счастье — ЖИТЬ, Существовать в Мире, дышать, видеть небо, воду, солнце! Риск собою — дело личное. Большой Взрыв Земли ОАЗИС Жизни Вселенной. ФАНАТИКИ Большого Взрыва РИСКУЮТ самым главным Правом Землян — Правом на ЖИЗНЬ. Любой взрыв — СТИХИЯ. Цена СТИХИИ Большого Взрыва — термоядерный ХОЛОКОСТ Мира. Мрак НЕБЫТИЯ от провокаций Большого Взрыва РЕАЛЬНЕЙ искорки ЖИЗНИ во Вселенной. Похоже, коллайдерно-термоядерные игры ВЫЖГЛИ иные Миры. Видимо, ГОРДЫНЯ ума ядерщиков ПОДАВИЛА инстинкт самосохранения — УБИЛА совесть. Равны ли Прохожие и толпы ЯРЫХ фанатов — частицы космоса и СМЕРЧИ в коллайдере? ЗНАЯ, боссы ЦЕРН идут на РИСК термоядерной КАЗНИ Человечества. Выходит, чем вероятней ЖИЗНЬ, тем верней Мрак НЕБЫТИЯ от коллайдерной АГРЕССИИ. Не атом, УЖАСЕН наш пофигизм: ЖЕРТВЫ Хиросимы, Нагасаки, АЭС Чернобыля, Японии. Никакие дела ядерщиков не стоят Землеубийства. Не одними коллайдерами движима НАУКА Мироздания. Нет ПОНАРОШКУ Большого Взрыва — ВЗРЫВ коллайдера и Мир ИСЧЕЗНЕТ. Дабы отвратить коллайдерную ГИБЕЛЬ всех Землян отошлите свое возмущение в ЦЕРН! Проявив волю, одолевая апатию, свершите ПОСТУПОК, сообщите ВСЕМ этот ТЕКСТ или свой ВЕРДИКТ и продлится ЖИЗНЬ! Прошу, участвуйте, есть надежда — уже ликвидирован опасный коллайдер Теватрон. Наскоко я понял проходные должны работать по принципу ИЛИ или тот или этот включен. Мне же подключили по схеме И. У меня один проходник всегда включен. Интересует следующая схема… Решил убрать стену между двух комнат, и там и там выключатели освещения, так вот вопрос: Можно ли эти выключатели сделать между собой проходными? Е соединить выключател из комнаты 1 с выключателем из комнаты 2 по принципу проходных. Я не электрик, поэтому прошу объяснить подробнее и если можно с рисунком схемы. Без переделки схемы электропроводки ничего не получится. Нужно прокладывать новые провода, от проходных выключателей к распред. Если не хотите сильно заморачиваться, поставьте один простой выключатель, и всё. В данном случае схема не отличается от подключения светодиодной ленты к обычному выключателю. В чем может быть проблема, в положении вниз переключателей свет горит, а в положении вверх не работает, подключал по схеме, множество раз проверил, может дело в браке переключателя? Оба переключателя подключены так 2 выхода между собой а вход на одном фаза , на другом фаза на лампочку , L между собой. В положении вниз обоих проходных выключателей горит. Один переводите вверх, свет не горит. Второй тоже вверх — должен гореть. И так далее — перевод любого переключателя в ДРУГОЕ положение дает горение, затем перевод любого переключателя в ДРУГОЕ положение дает НЕгорение лампочки. Если есть подозрение на брак или на неправильное подключение — надо прозванивать. E-mail не публикуется обязательно. Отправляя комментарий, Вы соглашаетесь с Правилами комментирования. Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования. Электрика бытовая Справка Учёба Освещение Устройства и компоненты Электропитание Слаботочное Промышленное Профессия — электрик Околовсяческое. Установка и подключение двух люстр Построение схем на реле и контакторах Наладка и исследование регулятора мощности Устройство и изготовление жгутов Схемы драйверов светодиодных прожекторов. Дорогие лампы подсветки брать смысла нет, когда диод меняется за А Вы не 1 такой,вот, например: Я не про мощность, а про то что светодиоды не Не знаю, в тему я или нет, но очень хочется поделиться своей радостью Да, если поставить две по А как его включить, не совсем понятно. Схема подключения электрического калорифера Контрольные цепи в промышленном оборудовании Устройство уличных светодиодных прожекторов Расчет падения напряжения в проводах. Одноканальные , двухканальные и трехканальные пульты управления для ремонта светодиодных люстр Транзисторы для ремонта энергосберегающих ламп. Симисторы для ремонта диммеров. Водонепроницаемая светодиодная лента — как подключить. Светодиодная матрица для ремонта прожекторов. Схемы включения и монтаж Публикация — document. Схема подключения проходных выключателей Проходные выключатели всегда используются только в паре, то есть их может в схеме быть только два, но не один или три. Схема с перекрестным переключателем для включения освещения с трёх мест. Схема подключения проходного переключателя для работы на две линии. Почти установленный двойной проходной переключатель. Открыть и сохранить статью в PDF. Оставить комментарий Нажмите, чтобы отменить ответ. Введите e-mail, чтобы получать новые статьи. Пожалуйста, уважайте авторские права! При копировании материалов указывайте источник — SamElectric.

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard. Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России. С самого момента своего появления в году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка. Lezard — это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое. Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном. Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности. Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь. Вопрос — пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard. Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую. Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. При монтаже к таким переключателям следует подводить не два, а три провода, так как один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме. Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели. Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два. Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус. Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard. Вне зависимости от того, какой из двух типов проходных выключателей одноклавишный или двухклавишный вы будете подключать, вам понадобится следующие инструменты и материалы:. Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике. Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля. Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника — так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта. Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке. Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то. Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была? В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много. Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно. Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет. Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации. Всю голову сломал,собирая выключатели. Главная О проекте Написать нам. Главная Выключатели и розетки Как подключить проходной выключатель Lezard и какую при этом использовать схему. Sergey Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Вячеслав Как по мне, проходные выключатели изжили себя. Денис Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Stas В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Славон Я бы не стал использовать Lezard — ненадежная китайская поделка. Альберт Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. Анатолий Самое главное в Китае, все через …. Оставить комментарий Отменить ответ. Power Bank с солнечной батареей — расчет на безграмотность Ремонт стабилизаторов Ресанта — тонкости и рекомендации Почему стоит выбирать водонагреватель с сухим тэном.

из двух и трех точек

Цены на жилищно-коммунальные услуги повышаются ежегодно, что заставляет задумываться об экономии, в том числе и электроэнергии. Причем, это касается тех мест, о которых раньше человек даже не задумывался. Например, освещение лестниц и лестничных площадок в многоэтажных домах. В недалеком прошлом, когда цены на электроэнергию были мизерными, лестницы освещались 24 часа в сутки. Эта проблема актуальна и в частных домах, имеющих не один этаж, соединенный между собой лестницей. Чтобы сэкономить средства, свет приходится выключать, но для этого нужно или опять спуститься по лестнице или подняться по ней. Это крайне неудобно, поэтому иногда его попросту не выключают и, он горит до утра, когда не станет светло.

Для удобства освещения на подобных участках были разработаны, так называемые «проходные» выключатели. Их еще называют «дублирующими» или «перекидными». Их можно отличить от классических выключателей наличием большего количества контактов. Поэтому, чтобы их подключить, необходимо знать схему, а тем более, уметь разобраться в принципе их действия. Естественно, что это не совсем просто, но абсолютно реально.

Содержание

• 1 Принцип работы проходного выключателя
• 2 Схема подключения двух проходных выключателей
• 3 Вариант управления освещения с трех точек
• 4 Двухклавишный проходной выключатель: схема подключения

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Проходной выключатель- как найти общую клемму?

Watch this video on YouTube

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.

Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.

Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.

Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Схема подключения проходного выключателя

Watch this video on YouTube

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.

Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

1. Нулевой провод подключается к одному из проводов лампы.
2. Фазный провод подключается к входному контакту одного из проходных выключателей.
3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

Схема та же, но показано более доходчиво, куда именно подключать провода.

К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.

Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Проходные выключатели из 5-ти мест без распаячных коробок. Suneler.ru

Watch this video on YouTube

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.

Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.

Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Схема подключения проходного выключателя | переключателя.

Watch this video on YouTube

Как подключить проходной выключатель | Потомственный мастер

Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.

Что такое проходной выключатель. Что такое проходной переключатель

Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.

Оглавление:

Схема подключения одноклавишного проходного выключателя

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Схема подключения одноклавишного проходного выключателя

Нестандартные схемы включения проходных выключателей

Схема подключения одноклавишного проходного выключателя

Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.



Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить  в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет.  Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.

Практический пример подключения одноклавишного проходного выключателя

Существует две практических возможности подключения одноклавишного проходного переключателя:

1. Соединения проводов выполняются в распределительной коробке
2. Соединения проводов выполняются в проходном переключателе.

Соответственно, смотрим две схемы и выбираем, которая понравится больше.

Схема подключения одноклавишного проходного выключателя №1

В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).

Схема подключения одноклавишного проходного выключателя №2

Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).



Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.

Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.

Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.

Практический пример подключения двухклавишного проходного выключателя

По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:

Схема подключения двухклавишного проходного выключателя №1

Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.



Схема подключения двухклавишного проходного выключателя №2

Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.

Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.

Нестандартные схемы включения проходных выключателей

Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.

Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».

Схема включения нескольких двухклавишных выключателей.

Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.

Самая хитрая схема включения двухклавишных выключателей

Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!



На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.

Как подключить двойной переключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного выключателя (NEC), также известного как 2-клавишный однопозиционный выключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляют собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

• Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК

Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

Как подключить двойной выключатель к потолочному вентилятору с лампочкой в ​​одном блоке?

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Электропроводка Комбинированное устройство с дуплексным однополюсным соединением Выключатели на потолочный вентилятор и лампочку?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Подключение потолочного вентилятора и освещения с помощью двойного комбинированного диммера

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей освещения для цепей 230 В – IEC

Управление вентилятором и лампочкой в ​​одном блоке с помощью двухклавишного однопозиционного выключателя

На следующей схеме подключения показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

• Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
• Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
• Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?

Подключение потолочного вентилятора и лампы с помощью 2-клавишного однопозиционного переключателя

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

• Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
• Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
• Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
• Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

• Перед подключением к существующей или новой розетке или выключателю с электрической/распределительной коробкой отключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
• Обратитесь к авторизованному и лицензированному электрику для установки выключателя, если вы не уверены в электрических схемах.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели резерва — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема подключения туннеля для управления освещением с помощью переключателей
• Схема проводки Godown — схема проводки туннеля и работа
• Схема электропроводки общежития и работа
• Как подключить британскую 3-контактную вилку? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Схема подключения двухклавишного выключателя на две лампочки: монтаж

Самостоятельное выполнение электромонтажных работ может сэкономить вам много денег и времени. Для выполнения таких операций необходимо изучить их особенности, порядок выполнения и т. д.

Именно этими вопросами мы и займемся в нашей статье, рассмотрев особенности выполнения электромонтажных работ. Информация представлена ​​в виде пошаговой инструкции, снабженной подробными фотографиями, иллюстрирующими пошаговый процесс установки.

И хотя схема подключения двухклавишного выключателя на две лампочки поначалу может показаться сложной, с установкой справится даже начинающий электрик, поняв принцип работы такого устройства.

Содержание статьи:

• Обзор двухклавишного выключателя
• Особенности монтажа выключателя
  • Этап №1 – подготовительные работы
  • Этап №2 – выбор и установка подходящей розетки
  • Этап №3 – тонкости работ с проводами
  • Этап №4 — установка и подключение выключателя
  • Этап №5 — завершение монтажных работ
  • Этап №6 — проверка исправности цепи
• Выводы и полезное видео по теме

Обзор двухклавишного выключателя

Выключатель такого типа чаще всего используется для освещения в двух смежных комнатах или для управления многоходовой люстрой. Первый вариант традиционно используется для отдельного варианта ванной или для светильников, установленных в разных комнатах.

Если удобно включать оба прибора освещения из одной точки, то разумнее установить один прибор с двумя клавишами, а не два одинаковых одноклавишных выключателя.

Если организовать управление люстрой таким образом, то можно регулировать освещенность комнаты, включая только часть лампочек или все сразу. Такая схема может пригодиться на кухне, например, для включения верхнего и нижнего света.

Не слишком опытному мастеру можно не просто разобраться и в процедуре подключения выключателя с двумя ключами. Но если понять принцип и последовательность работы, то проблем не будет.

Монтажные особенности переключателя

Допустим, наша задача оборудовать новостройку электропроводкой, к которой еще не прикасалась рука электрика. Рассмотрим особенности выполнения электромонтажных работ поэтапно.

Этап №1 — подготовительные работы

Сначала необходимо подготовить необходимые инструменты и материалы:

• Однополюсный станок и ;
• переключатель с двумя клавишами;
• распределительная коробка;
• две лампы;
• дин — рейка для установки устройств защиты проводки и узлов;
• подходит для размера и типа розеток;
• ;
• изолента;
• лента перфорированная для прокладки кабеля;
крепеж
• ;
• отвертки, крестовая и плоская, или отвертка с насадками;
• Индикатор напряжения;
• нож, кусачки, плоскогубцы и т. д.

Начинайте соединение с подготовительного этапа. Для начала нужно установить распределительную коробку, в которой будут собраны и подключены все провода в соответствии со схемой.

Для защиты цепи от пробоев и перегрузок понадобится автомат, а для защиты владельцев помещений от ударов током в случае утечки тока потребуется УЗО. Эти устройства необходимо монтировать в распределительном щите дома или квартиры, где для них предусмотрены подходящие места.

Схема подключения двойного выключателя поможет правильно соединить все элементы и провода. Понимание принципов значительно облегчит установку.

Если по каким-либо причинам такая установка невозможна, УЗО и автомат устанавливаются на монтажную рейку, закрепленную непосредственно на стене. После этого нужно поставить розетку для выключателя.

Розетки следует выбирать в зависимости от материала стены: для бетона или гипсокартона. Применяются приспособления для бетона и на других подобных основаниях: для кирпича, газо- и пенобетона, керамзитоблоков и т. д. В стене проделывается отверстие нужного размера, а затем короб фиксируется штукатурным или цементным раствором.

Установку следует начинать с установки защитных устройств (обычно в щитке), распределительной коробки и коробки под розетку для выключателя

Этап №2 — выбор и установка подходящей розетки

Для гипсокартонных работ другие модели и способы установки используются. . Они снабжены распорными элементами, позволяющими зафиксировать устройство в отверстии. Такие же розетки принимаются для установки на стену с обшивкой из ДСП, фанеры и т.п.

Теперь можно начинать проводку. В соответствии с составленной схемой нужно сделать разметку и проложить штробы, если планируется скрытая прокладка кабеля.

Для подключения выключателя в розетку необходимо оставить около 10 см провода. Жилы должны быть зачищены на 10 мм от изоляции

Подрозетники, предназначенные для установки на бетон, устанавливаются в отверстие и фиксируются штукатуркой или другим подходящим связующим раствором

При выборе розетки для выключателя необходимо обратить внимание на этот нюанс. Новые модели таких устройств выполнены из пластика, имеют диагональ 67 мм. Старые, обычно металлические, аналоги немного крупнее, у них диагональ 70 мм. Эта небольшая разница может быть решающей.

Современные двухклавишные выключатели отлично подходят для розеток 67 мм. Механизм можно зафиксировать внутри с помощью распорных ножек или винтов.

В металлических моделях дополнительные три миллиметра могут сильно усложнить установку выключателя, так как длины распорных ножек, которые обычно располагаются по бокам механизма, может не хватить для его надежной фиксации.

Для установки в фальшстену из гипсокартона или другого легкого материала необходимо взять розетки, которые крепятся с помощью распорок

Если установка производится в розетку нового типа, кроме распорок следует использовать более надежный способ крепления шурупами, для которых на металлическом каркасе выключателя имеются отверстия. Перед началом работы убедитесь, что на коммуникациях нет напряжения.

Этап №3 — тонкости работы с проводами

Для двухклавишного выключателя нужно взять трехжильный провод, который дополняется заземлителем. Такие кабели имеют двойную изоляцию: внутреннюю, для каждого индивидуальную сердечник, так и внешний, на весь кабель.

Сначала силовой кабель проведите к защитным устройствам, затем проложите линию от защитного устройства до распределительной коробки.

Из распределительной коробки должны выходить четыре провода: к УЗО и выключателю, к выключателю и еще два к двум лампам

Из коробки провод ведет в розетку, а затем еще две линии в лампы. В распределительной коробке нужно оставить торцы около 150 мм, а для розетки достаточно задела 100 мм.

Сейчас нужен . Номинал защитных устройств определяется отдельно для каждого конкретного случая в зависимости от мощности освещения.

Чаще всего в квартирах устанавливают УЗО на двух опорах для отключения при необходимости двух отдельных линий, на вводе в каждую из них ставят однополюсный автомат. При малом потреблении мощности обе линии могут быть подключены для защиты к однополюсному УЗО, после чего в цепь подключается однополюсный автоматический выключатель для защиты проводки.

Затем необходимо соединить отдельные сегменты кабеля в общую сеть. Для этого снимите внешний слой изоляции. Обычно начинают с провода, ведущего к распределительной коробке от защитных устройств, затем освобождают от изоляции отдельные жилы.

Под изоляцией находятся три провода, изоляция на которых .

Внутренняя изоляция трехжильного провода различается по цвету для каждой жилы: для фазы, нуля и земли. Эта отметка должна строго соблюдаться.

Одна жила предназначена для нуля, вторая для заземления, третья для фазы. Нужно запомнить, какой цвет провода выделен для каждой функции.

Перед соединением концов аккуратно . При этом нужно убедиться, что цветовая маркировка на жилах, подключенных к автомату, совпадает с теми, что выходят из него. Если нулевой провод проходит вверх с правой стороны, то и внизу он тоже должен быть справа.

Заземление осветительных приборов не всегда предусмотрено типовыми схемами квартир. При этом третий провод остается неиспользованным.

При наличии контура заземления его следует подключить для дополнительной защиты освещения от возможных аварий. Эта цепь подключается к соответствующим контактам на осветительных приборах. Новые модели светильников обычно имеют заземляющие контакты.

Такая предосторожность при подключении двухклавишного выключателя на две лампочки обязательна, если освещение устанавливается в ванной или другом помещении с повышенной влажностью. Заземляющие проводники, которые не использовались, следует изолировать и проложить так, чтобы они не мешали дальнейшим монтажным работам.

Этап №4 — установка и подключение выключателя

Снаружи стандартная модель выключателя состоит из двух клавиш и декоративной рамки, хотя дизайн может отличаться. За ними рабочий механизм. Чтобы открыть его, нужно вынуть ключи. Для этого каждый из них подцепляется отверткой и отсоединяется. Некоторые производители делают на краях клавиш небольшие выступы, чтобы облегчить процесс разборки устройства.

После того, как ключи извлечены, нужно снять декоративную рамку. Для этого открутите крепления или откройте защелки. Контакты устройства могут различаться в зависимости от модели. Обычно их делают винтовыми или самостопорящимися. Теперь можно подключить и установить коммутатор.

В дополнение к распорным выступам для крепления выключателя в гнезде используются винты. Для начала необходимо выровнять положение устройства с помощью уровня

После снятия внешнего слоя изоляции с каждой жилы необходимо снять примерно 10 мм изоляционного покрытия — . Предварительно стоит изучить конструктивные особенности устройства, обращая внимание на тип контактов. Выключатель необходимо развернуть и осмотреть.

Обычно есть схема, с которой можно правильно соединиться. Если такой информации на приборе нет, ее необходимо поискать в инструкции или с помощью приборов определить, какой контакт предназначен для фазного входа, а какие два являются выходами.

Отсутствие необходимой маркировки — редкий случай, характерный для некоторых старых моделей автоматических выключателей советских времен или для дешевых некачественных устройств китайского производства. Иногда помогает простая логика: вход и выход почти всегда расположены на противоположных сторонах. Вход только один, а выходов в таких выключателях всегда два.

Вход и выход для контактов обычно расположены на противоположных сторонах. Вход фазы обозначен буквой L, а подключение выходных контактов обозначено стрелками

Обычно буква Л обозначает место подключения ввода фазного провода, а стрелки с противоположной стороны указывают место подключения проводов, отвечающих за работу отдельного ключа.

Жилу, которая чаще всего покрыта белой изоляцией, необходимо подключить к вводу фазы, а два других провода, которые на фото синие и желто-зеленые, к соответствующим гнездам. После того, как все контакты подключены, нужно развернуть устройство и установить его в розетку.

В моделях с самоблокирующимся контактом подключение очень простое. Зачищенный край провода нужно просто вставить в место соединения. Туда устанавливается хомут, который автоматически фиксирует соединение пружиной. Таким образом, все три провода соединены.

Необходимо внимательно следить за цветовой маркировкой отдельных жил. После того, как они вставлены в разъемы, немного потяните их назад, чтобы убедиться в надежности соединения. Если необходимо снять неподвижные жилы с прижимных контактов, то соединение необходимо разъединить.

Для этого рядом с каждым клипом предусмотрены кнопки; они могут располагаться на концах устройства. При нажатии кнопки зажим открывается, и провод можно легко удалить. На выключателях с фиксаторами контактов винтового типа часто отсутствует обозначение ввода и вывода проводов.

Обычно вход фазы расположен сверху, а два выхода снизу. В конструкции таких устройств есть пластина, к которой крепятся подвижные выходные контакты, назначение их очевидно. Чтобы зафиксировать контакты в таком устройстве, нужно открутить винт зажима, вставить зачищенный край провода в отверстие, затем закрутить крепления обратно.

Стрелками слева указаны винты выходных контактов двойного выключателя, справа — винты, регулирующие положение распорных выступов для монтажа устройства в розетку

При этом необходимо обеспечить чтобы край изоляции не выступал в месте зажима. Еще два винта в таких устройствах служат для фиксации прижимных прокладок. Их откручивают для завершения установки выключателя в розетку. Теперь можно приступать к подключению светильников.

Этап №5 — завершение монтажных работ

Нужно взять провод подходящей длины и проложить его в подготовленном канале или на стене/потолке в соответствии с маркировкой. Необходимо зачистить жилу и подключить ее к нужному контакту. Если для этого используется стандартный пластик, то достаточно зачистить провод на 5 мм.

Таким же образом подается питание на вторую лампу. Неиспользуемые провода заземления должны быть изолированы. Теперь следует взять питающий провод, который будет соединять распределительную коробку и провод, идущий от распределительной коробки к выключателю. Концы этих проводов следует освободить от внешней изоляции.

Если провода заземления (здесь они желтые) не используются, их необходимо заизолировать и снять при монтаже

Соединение отдельных жил в распределительной коробке можно выполнить методом скрутки, это простой, но не самый самый безопасный вариант

Жилы зачищены примерно на 40 мм. После этого нужно соединить два фазных провода в скрутку. Движение рекомендуется совершать по часовой стрелке.

Скручивание сначала можно делать вручную, но потом нужно усилить соединение пассатижами. Следует оставить всего 5-7 витков скрутки, излишки удаляются кусачками.

Этот способ подключения электрокоммуникаций считается устаревшим и даже запрещен в ПУЭ п. 2.1.21.

Профессионалы рекомендуют использовать следующие способы монтажа электрических проводов:

• пайка;
• сварка;
• опрессовка;
• компрессионные соединения (винты, хомуты и т. д.)

Особенности рассмотренных нами популярных и надежных способов соединения проводов.

Если заземляющий проводник на данном этапе не используется, рекомендуется еще раз позаботиться об его изоляции. Теперь нужно зачистить внешнее и внутреннее покрытия конца фазного провода, ведущего к лампе. Его необходимо подключить к одному из проводов, выходящих из выключателя.

Таким же образом нужно поступить с фазным проводом, который ведет от второй лампы, он подключается ко второй жиле, выходящей из выключателя.

Снова изолируйте все невостребованные заземляющие проводники и проложите их в распределительной коробке. Если предусмотрено заземление, соответствующие провода должны быть соединены последовательно. Осталось подключить нулевые жилы: одну от шнура питания и еще две от светильников. Они просто скручены вместе.

Этап №6 — проверка исправности цепи

Теперь осталось вкрутить лампочки в патроны и проверить работу схемы.

В конце сборки схема подключения двойного выключателя будет выглядеть примерно так. На этом этапе нужно проверить: включить УЗО и автомат, а затем ключи — попеременно и вместе. После проверки устройства защиты нужно отключить

Для начала нужно включить УЗО и автомат. После этого поочередно проверяется работа каждой кнопки выключателя, а затем одновременно включаются и выключаются обе лампы.

Если все сделано правильно, то лампы будут загораться и гаснуть в соответствии с положением клавиш выключателя

После этого необходимо отключить защитные устройства и заизолировать все места подключения и завершить установку двухклавишный выключатель, установив декоративную рамку.

Выводы и полезное видео по теме

Наглядный процесс установки двухклавишного выключателя можно посмотреть здесь:

На самом деле подключить такое устройство не сложно, нужно только понимать порядок всех операций и соблюдать требования безопасности. Лучше и проще использовать современные приспособления и материалы, так как их легче монтировать и они лучше сочетаются друг с другом.

Хотите прояснить непонятные моменты по установке выключателя, которые мы недостаточно подробно осветили в этой статье? Или хотите дополнить вышеизложенный материал ценными комментариями/советами, основанными на личном опыте? Пожалуйста, пишите свои вопросы в разделе комментариев, высказывайте свое мнение, добавляйте полезные рекомендации.

Переключатель связи. Схема подключения одноклавишного выключателя

Довольно распространены ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно. А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором случае придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату позволяет сэкономить материалы, время и силы, ведь не придется устанавливать второй выключатель, прокладывать лишние провода, забивать в стенах дополнительные отверстия и штробы.

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку для коммутационного аппарата, она же по-другому называется розеточной коробкой:

• Если стены в вашей комнате сделаны из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную насадку с зазубренными краями и проделайте отверстие. Вставьте в него монтажную коробку и закрепите ее к стене саморезами.
• В случае бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой, которая работает с бетонными поверхностями. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, установка отверстий производится одновременно с кладкой штробы. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и почистить. Шлюзы представляют собой такие пазы в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостаток этого способа гейтирования в том, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не получится, а работать болгаркой в ​​углах помещения практически невозможно . Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстро, удобно, канавки более-менее ровные.
• Штроборез. Для такого рода работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы ровные, пыли нет, так как штроборез подключен к строительному пылесосу. Им удобно работать, инструмент не сильно шумит. Единственный минус — высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении с использованием перечисленных выше инструментов рассказано в этом видео:

В сделанные штробы необходимо заложить двухжильные провода и закрепить их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать лампочки и выключатель.

Коммутационное устройство

Перед тем, как подключить две лампочки к одному выключателю, рассмотрим подробнее конструкцию этого коммутационного устройства. Это несложно, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным элементом всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется вводным и должен быть подключен к фазному проводу от сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты друг к другу, прибор считается отключенным, цепь между сетевым питанием и лампой отсутствует, лампа не горит. Как только вы нажимаете клавишу выключателя, подвижный контакт замыкает между собой два неподвижных контакта, по замкнутой цепи, образованной от сети, на лампу подается напряжение, и лампа горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он все это закрывает и изолирует, то есть нет возможности прикоснуться к рабочим частям. Каркас фиксируется пластиковыми клипсами или шурупами.

Отличие 2-клавишного выключателя только в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

Схема с двухклавишным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, второй в коридоре.
• Коробка распределительная под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы переключений было не много и чтобы вам было удобно работать.
• Розетка для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае двухклавишного выключателя от распределительной коробки к нему должен подходить трехжильный провод.

Теперь нам нужно электрически все это соединить, чтобы напряжение шло от источника питания на лампочки.

В распределительную коробку приходят две жилы провода от сети — ноль и фаза. С помощью индикаторной отвертки определить фазу жилы. Прикоснитесь отверткой по очереди к обеим жилам. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовое ядро. Аккуратно отметьте его изолентой.

Теперь, чтобы установить связь, обесточьте свое рабочее место. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах устанавливаются целые щиты, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас его еще нет, то придется отключать водяной автомат на квартиру. Проверяем отсутствие напряжения и приступаем к работе.

В розетке три провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к входному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу сетевого питания. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в розетку, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, соедините нулевые провода, идущие от светильников, с нулем от сети.

В патронах два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но места скрутки советуем заизолировать после того, как убедитесь в исправности выключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите по очереди первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и изолируйте места скрутки в распределительной коробке изоляционной лентой, сверху также можно положить ПВХ трубки.

Схема двойного выключателя подробно рассмотрена в этом видео:

Схема с одноклавишным выключателем

Все абсолютно то же самое, только в этом случае в распределительную коробку приходит четыре двухжильных провода — один от сети , второй от одноклавишного выключателя, а два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• провод от выходного контакта выключателя подключается к двум фазным проводам лампочек.

Данная схема используется при установке ламп накаливания в разные стороны. Если в одну сторону, то для экономии проводов вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного. Если вы более-менее знакомы с электротехникой и физикой, то сможете самостоятельно подключить две лампочки к одному выключателю.

У каждого в доме более четырех выключателей. Работают исправно, но часто ломаются в самый неподходящий момент, или же вы просто решили дома сделать ремонт и заменить их на новые модели, а потом уже приходится их менять. Если вы решили все делать своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишных и двухклавишных выключателей, различные рекомендации и советы по этому вопросу.

Схема подключения одноклавишного выключателя

Сначала рассмотрим схему подключения одноклавишного выключателя, так как она более простая и распространенная. Помните, что для того, чтобы собрать схему подключения светильника, помимо выключателя и проводов, нам понадобится еще распределительная коробка, в которой будут соединяться провода. Связать их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распределительная коробка, патрон лампы и выключатель (уже в разобранном виде)…

Теперь прокладываем все необходимые провода:

1. Провод от щитка к распределительной коробке.
2. Провод от распределительной коробки к выключателю.
3. Провод от распределительной коробки к патрону лампы.

Далее обрезаем все концы проводов и зачищаем жилы. В распределительной коробке необходимо зачистить провода на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачистить на 5-8 мм для соединения с контактами.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность особой роли не играет. В патроне фазный провод необходимо подключить к центральному контакту, а нулевой проводник к боковому. Если с патрона лампы снять клеммную колодку, то на ней уже указано, откуда начинать фазу, ноль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим лампу на место…

Теперь нужно скрутить провода в распределительной коробке и ничего не перепутать. Здесь должно получиться три скрутки:

1. Нулевой провод, идущий от экрана, скручивается с нулевым проводом, выходящим на лампу.
2. Фазовый провод, идущий от щитка, скручен с фазовым проводом, идущим к выключателю.
3. Другой провод, идущий от выключателя (он будет фазным при нажатии клавиши выключателя) скручивается с фазным проводом, выходящим из лампы.

Теперь для лучшего контакта и долгой службы соединения необходимо пропаять все скрутки. Затем изолируем их изолентой или трубами ПВХ и аккуратно помещаем в распределительную коробку, желательно, чтобы они не соприкасались друг с другом.

На фото не паял и не изолировал скрутки. Извините меня.

Закройте ящик и включите свет!

Это еще не все…

В большинстве случаев бывает, что от этой распределительной коробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже я подробно покажу вам, как это можно сделать.

Необходимо провести провод в существующую распределительную коробку и проложить до следующей коробки.

Для подключения следующей распределительной коробки (шлейфом) необходимо фазный провод, выходящий из него, скрутить с фазным проводом, идущим от щитка, а нулевой провод отходящего провода скрутить с нейтральным проводник, идущий от экрана. На фото ниже все это прекрасно видно. Провод №1 — это входящий провод от панели, а провод №2 — исходящий провод к следующей распределительной коробке.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Здесь нет ничего сложного и во всем можно разобраться, главное не перепутать провода. Здесь уже необходимо провести 3-жильные провода к выключателю и к люстре.

Перед подключением проводов к 2-клавишному выключателю обязательно проверьте маркировку контактов. Обозначение «L» означает, что к этому контакту необходимо подключить фазный провод, идущий от распределительной коробки. Обозначения «1» и «2» означают, что они должны быть подключены к фазным проводникам, идущим к разным группам ламп в люстре или к разным лампам № 1 и № 2.

На моем выключателе, который изображен на фото, все три контакта выведены наверх. Ваш может быть другим. Это зависит от марки и модели коммутатора. Они разные, но обозначения на них обычно одинаковые.

Теперь скрутите проволоку. Тут главное ничего не перепутать. На фото ниже я все подробно расписал и там все хорошо видно. Внимательно прочитайте и подключите свои провода. У вас должно получиться четыре поворота. Я показал схематично, как подключить провод к люстре или к разным светильникам. Если что-то непонятно, пишите в комментариях, будем разбираться вместе. Также имейте в виду, что фаза будет протекать по проводу от выключателя к коробке через все жилы и поэтому соблюсти цветовую маркировку здесь не получится.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распределительную коробку.

Собираем выключатель и пробуем включить свет, проверяя таким образом правильность схемы подключения собранного выключателя.

Давайте улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неа…
Хватается рукой за провод, дергается от удара током:
— Все! Понял! Понял!

Выключатель однополюсный — это коммутационное устройство для включения только одной группы источников света. Он управляется кнопкой, которая фиксируется в двух положениях: включено, выключено.

Общая

Его установка, подключение и замена покажется очень простой при взгляде на схему:

Схема подключения выключателя в распределительной коробке

Действительно, более простой электрической схемы трудно придумать. Но, не имея опыта, нужно иметь перед глазами этот чертеж, и идентифицировать каждый провод линиями, указанными на чертеже, иначе произойдет казус.

Вызов электрика из реальной жизни:

Здравствуйте, поставил выключатель в гараже, включил а света нет везде!
Причина заключалась в том, что фаза была замкнута на ноль через переключатель. Ошибка была вызвана тем, что распределительная коробка имела ответвления к розеткам и другим потребителям.

Имея одноцветную проводку очень легко запутаться. То, что на схеме выглядит просто и понятно, на самом деле превращается в кучу торчащих из коробки проводов. Поэтому, прежде чем производить подключение или замену, нужно тщательно выяснить функциональную принадлежность каждого провода. Эта статья расскажет вам, как самостоятельно поменять выключатель.

Для запуска:

• Все работы выполнять при выключенном питании!
• Переключать должен только фазный провод, подключенный к внутреннему контакту патрона источника света;
• Выключатель скрытого монтажа будет удобно подключать, если длина проводов, выходящих из подрозетника (монтажной коробки), равна его диаметру;
• Изоляцию лучше всего снимать съемником – специальным инструментом.

Инструмент для снятия изоляции

Замена устаревшего или неисправного однополюсного выключателя скрытого монтажа

В зависимости от конструкции устройства необходимо добраться до болтов, открывающих монтажные кронштейны. В старых советских изделиях винты, крепящие переднюю крышку, откручиваются, а в новых нужно отщелкнуть шпонку, поддев ее плоской отверткой.

Ослабив зажимные винты, осторожно извлеките автоматический выключатель из монтажной коробки. Открутите болты и снимите провода и клеммы. На этом этапе могут возникнуть сложности из-за «закисших» болтовых соединений — они могут заржаветь или покрыться окислами меди и алюминия.

В этом случае нужно вернуть сердечник выключателя на место, хорошенько остановиться и попробовать, сильно нажимая на отвертку, открутить неподатливое соединение. Если надавить с небольшим усилием, инструмент прокрутится, края сломаются, и открутить клемму не получится.

Если усилия не увенчались успехом, придется откусывать кусачками, надеясь, что у вас хватит умения снять изоляцию и подключить к укороченному кабелю новый выключатель. Если провод обрывается или после откусывания становится слишком коротким, его можно удлинить, используя, в зависимости от количества удлиняемых проводов, одну из представленных клеммных колодок:

Об этих соединениях можно прочитать в статье про

Вставьте провода в клеммы нового выключателя и крепко зажмите.

Замена старой розетки

Возможно, ранее использовавшаяся металлическая розетка пришла в негодность и требует замены. При этом главное предостережение – не повредить провод!

Зубилом или перфоратором монтажный гипс забивается вокруг цилиндра до тех пор, пока он не освободится. Аккуратно вынимают, а на торчащие провода ставят новую розетку, и фиксируют гипсом, или алебастром.

Перед продолжением установки необходимо дождаться полного затвердевания — кронштейны крепления деформируют стенки коробки, которые, упираясь в слабый раствор, раскрошат ее, что приведет к расшатыванию выключателя во время операции.

Удерживая переключатель в этом положении, затяните болты на несколько оборотов до полной фиксации. Заблокируйте ключ, подайте напряжение, проверьте свет при включении.

Замена открытого автоматического выключателя скрытым однополюсным автоматическим выключателем

Комбинация скрытой проводки и открытого накладного выключателя. В этом случае: отсоедините кабель, разобрав отключаемое устройство, снимите его и различные крепежные приспособления. Отметьте место установки нового выключателя с учетом имеющегося кабеля.

Практика показывает, что двигаться нужно так, чтобы длины проводов хватило для подключения. Очень осторожно, только ручным инструментом, снимите штукатурку вдоль троса на десять сантиметров вверх, освобождая его на этом протяжении от стены и сгибая горизонтально, стараясь не повредить.

коронка под розетку

Если стена бетонная, то углубление для установки делается с помощью перфоратора и специальной дрели — сверла, но можно и вручную при достаточном труде, главное чтобы подрозетник, специализированный для железобетона, подходит полностью и не выступает над поверхностью.

Для кирпичной кладки подрозетник это:

Затем отгибают кабель обратно, пробивают отверстие под ним в распределительной коробке, продевают и фиксируют подрозетник, закрывают ранее освободившуюся часть проводки решение. Дальнейший порядок подключения аналогичен описанному выше.

Замена выключателя и части проводов

Если есть вариант замены выключателя и проводки со скрытой прокладкой, то лучше заменить старые провода от распределительной коробки к выключателю, т. к. существующий кабель не предназначен для скрытой прокладки.

Допустим, вы хотите, чтобы распределительная коробка осталась прежней. В этом случае при отсоединении старых проводов и разматывании скруток нужно их пометить по местам соединения, чтобы потом не пришлось вызывать знакомого электрика, как в примере, описанном в начале статьи.

Для прокладки новой электропроводки в стене делается канавка с помощью перфоратора, стамески или специального инструмента – штробореза. Без его присутствия для облегчения задачи сначала делаются два пропила алмазным кругом, а затем между ними скалывается бетон.

Необходимо помнить, что железобетонные панели в домах считаются несущими, и ров можно делать только на глубину арматуры. Установите электропроводку, начиная сверху, с помощью самостопорящихся хомутов в проделываемые отверстия, затем закрепите ее быстросхватывающимся раствором.

По вышеописанным методам нужно починить розетку и подключить одноклавишный выключатель. Подключение проводов в коробке завершит процесс установки.

Очень часто возникают ситуации, когда в доме или квартире необходимо произвести определенные электромонтажные работы. Из них самой распространенной является схема подключения выключателя к лампочке. Как правило, однокнопочный переключатель с самой простой схемой. Перед выполнением любого вида работ, связанных с электричеством, необходимо обязательно обесточить электрическую сеть. Только после этого можно приступать к подготовительным работам.

Подготовка к подключению электроприборов

Перед началом работы необходимо выбрать наиболее подходящий выключатель и распределительную коробку. Далее необходимо запастись соединительными проводами и изолентой ПВХ.

В самом начале монтируется распределительная коробка, куда собираются все провода, подключенные к нужной цепи. Обычно подключение осуществляется скрытой проводкой.

Следующим шагом будет установка под коммутатор. При этом в силовом щите ведется установка автоматического выключателя, защищающего электрическую цепь от короткого замыкания.

Подключение всех электроприборов, осуществляется трехжильным универсальным проводом, сечение которого не менее 1,5 мм. Как правило, это марка ВВГнгП 3х1,5 со сплошной медной жилой и двойной изоляцией. Этот провод соединяет подрозетник и распределительную коробку с запасом для последующей обрезки. После этого провода соединяют светильник и распределительную коробку с автоматическим выключателем.

Схема подключения одноклавишного выключателя к лампочке

В первую очередь необходимо подать питание на автоматический выключатель. После этого поэтапно выполняется схема подключения выключателя и лампочки. Провода в используемом кабеле обычно сине-черные, а также желтые, имеющие зеленую полоску. Синий провод используется для нуля, желтый для земли и черный для фазы. Цвета проводов для всех соединений необходимо соблюдать в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Аналогично подключаются все остальные узлы.

При подключении светильника также проводится подготовка проводом. В этом случае заземление не используется, а используются только нулевой и фазный провода. После подготовки провода подключаются непосредственно к патрону и к выключателю. После этого схема приобретает законченный вид.

Для проверки работы схемы в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего он включается. Предварительно проверяется правильность всех подключений. После нажатия клавиши выключателя лампочка должна загореться, что означает, что вся схема выполнена правильно.

В каждом доме или квартире время от времени возникает потребность. Среди них самый распространенный вопрос – как подключить лампу через выключатель. Эта операция не представляет особой сложности, и ее вполне можно выполнить самостоятельно, без привлечения специалистов. Помимо минимальных знаний электротехники, необходимо соблюдать определенные правила, касающиеся подготовительных работ и самого монтажа.

Подготовительные работы

Перед началом работы в первую очередь необходимо отключить сетевое напряжение. Для этого достаточно выключить машину и проверить прибором отсутствие напряжения.

При подключении однокнопочного выключателя в распределительной коробке должны быть собраны три провода. Самый первый – силовой провод, с напряжением 220 вольт, подключаемый от вилок или автоматического выключателя. Вторым будет двухжильный провод, подведенный к выключателю. Третий провод идет напрямую к или лампе. Также может быть с тремя проводами, если корпус светильника оснащен зажимом заземления.

После того, как все провода собраны в распределительной коробке, их нужно зачистить от изоляции и подготовить к последующей скрутке. После этого можно переходить к сборке схемы и непосредственному подключению.

Подключение лампы и выключателя

Полная сборка схемы осуществляется следующим образом. Сам выключатель должен быть подключен в разрыв фазы. Нулевой провод через распределительную коробку подключается непосредственно к светильнику. Таким образом, фаза, проходящая через выключатель, дает возможность включать и выключать лампу, а также ремонтировать и обслуживать лампу.

Входной фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого лучше всего. Другая фаза, возвращающаяся от выключателя в распределительную коробку, подключается к питающему проводу, подключенному к светильнику. Нулевые провода светильника и питания также соединяются в распределительной коробке.

После этого нужно визуально проверить схему подключения. Провода должны быть правильно подключены. В готовой схеме все скрутки дополнительно заделываются пассатижами, а сверху надеваются трубки ПВХ и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего закрывается крышкой.

Таким образом, решен вопрос, как подключить светильник через выключатель с одним ключом. Эта схема лежит в основе подключения других выключателей с большим количеством ключей.

Схема подключения двойного выключателя

Схема и комментарии к 9-клавишной распределительной коробке

Если вы еще не прочитали Введение для этого урока, пожалуйста, начните с него. Не забудьте также просмотреть кабельная схема.

Рис.1 может быть дедушкой всех домашних схем соединений. Буквы на кабелях в нем — это мой код основных способов функционирования 2-х проводных (плоских, черно-белых) и 3-х проводных (круглых, черно-белых-красных) кабелей и их проводов в любой электрической коробке в дом. Таблица функций кабелей и проводов поясняет значение этих кодовых букв.

Большая синяя проволочная гайка с черными проводами распределяет электрическую «горячесть» от черного цвета одного из p-кабелей («p» означает «питание»). Этот p-кабель соединяет горячую и нейтральную цепи с этой 9-клавишной (!) распределительной коробкой. Какой p-кабель делает это, не имеет значения для наших целей на данный момент. Жаркость этого черного провода распространяется на множество других черных проводов благодаря тому, что все они соприкасаются в этой большой проволочной гайке. Точно так же «нейтральность» распространяется на несколько других белых проводов белым цветом этого p-кабеля. Этот кабель идет откуда-то раньше в цепи и, в конечном счете, от автоматического выключателя в электрическом щите.

Два других p-кабеля передают цепь (постоянная горячность и нейтральность) к другим местам/коробкам ниже по течению — дальше. Один может идти к другой распределительной коробке, а другой к розетке или световой коробке. На самом деле, если вы посмотрите внимательно, есть еще один кабель, который греется от большой проволочной гайки, не проходя через какой-либо переключатель… Да, кабель-f.

3 — Красный провод Cable-f переключается переключателем-3. Что бы ни переключалось — свет или розетка — по какой-то причине также получает постоянно горячий черный провод. Может быть, световой короб просто передаст эту жару выходу за ним. красный f ed с горячим и нейтральным (=силовым) проводом.

1 и 2 — ОК, остается «L», «h» и «m» в левой части этого поля. Этого достаточно, чтобы разобраться с этим на данный момент. Кабель-буква «L» означает, что он идет на включение l светильника или лампы с розеткой. Его черный цвет включается или выключается переключателем-1. Switch-2 тоже довольно прост и был основным способом переключения освещения в доме в 1960-х годах. Но с тех пор расположение переключателя-1, когда нейтральный провод идет с переключателем, нагретым до света, стал более распространенным. Тогда какой белый провод выходит в кабеле-h от переключателя-2? Это постоянное тепло, поступающее в нашу коробку от светлой или выключаемой коробки. Почему бы просто не использовать горячее, доступное из нашей большой коробки? Кто знает? Люди подключаются по-разному. И почему я называю это использование провода «h»? Для белого провода двухжильного кабеля ч отл. Некоторые называют эту функцию кабеля коммутационной петлей.

4 и 5 — Cable-m, имеющий дополнительный красный провод, может переключать две вещи, каждая из которых имеет свой собственный переключатель. М означает «несколько». Примером может служить вентилятор/свет, будь то потолочный «лопастной» вентилятор с подсветкой внизу или вытяжка для ванной комнаты с подсветкой. Могут ли такие вещи делить один нейтральный провод? Да, и если подумать, различные элементы в данной цепи обычно используют одну нейтраль, которая находится на главной панели.

Поскольку мы движемся слева направо, остальные переключатели другие. Это не «однополюсные» выключатели, внутри которых одна контактная точка обеспечивает или разрывает соединение между двумя проводами. Это три трехпозиционных переключателя и один четырехпозиционный переключатель. Когда они разрывают соединение со второго провода, они, как правило, подключаются к третьему. См. 3-позиционные переключатели. Из этих следующих переключателей только переключатель-7, кажется, использует горячую цепь. Остальные работают от других цепей? Ну, они могут быть, но скажем, что их нет. Поскольку все они работают вместе с партнерскими коммутаторами с другой стороны комнаты или дальше по коридору, в этих местах может быть доступна горячая линия нашей цепи, и мы хотим, чтобы она была подключена только на одном конце пары 3-полосных. переключатели.

7 — А как насчет переключателя-7? Это переключатель «горячего конца», а его партнером (где бы он ни был) будет «конец ноги» — наконец, дающий или удерживающий жар от света, которым они управляют. Белый провод кабеля-7 не является нейтралью; это иногда горячий «путешественник» — горячий или нет, в зависимости от положения рукоятки переключателя. Как и переключатель-2, свет 7 должен получать необходимую ему нейтраль откуда-то еще.

6 — Вернитесь к переключателю-6, возможно, это самый распространенный способ подключения трехпозиционных переключателей. Его проводники являются частью трехжильного кабеля («t» — трехсторонний), что чаще встречается в трехжильных системах (в отличие от кабеля-x). Но вместо того, чтобы быть горячим концом своей трехполосной системы, переключатель-6 является концом ноги, передающим решение системы (горячее или негорячее) свету на соседнем кабеле-L вместе с нейтралью света, который был подведен по кабелю от коммутатора горячего конца (на другой стороне комнаты).

8 — Если коммутатор-2 и кабель-h выглядели так, будто они смотрели только друг на друга, то же самое можно сказать и о коммутаторе-8 и кабеле-n. Каждый кабель крепится только к своему переключателю… Так как красный и белый кабели cable-n крепятся на винты одного цвета, они являются путеводными. Тогда является ли его черный постоянно горячим (что делает этот трехпозиционный переключатель горячим концом трехпозиционной системы)? Может быть, но я не говорю, что это так. Это может быть жарко, или это может быть переключенная «нога» к свету, что делает этот переключатель концом ноги системы … Мне нужна была категория и кодовая буква для всех методов подключения 3-ходового переключателя, которые используют 3-проводной кабель, но сделать n не носить в них n нейтральный. Вот почему я называю кабель Switch-8 «n».

9 — Лучшее напоследок. В крайнем правом углу находится 4-позиционный переключатель — переключатель-9. На этом изображении показано, как пары контактных разъемов из двух трехжильных кабелей подключаются к двум парам клемм контактных разъемов на коммутаторе. Красные не должны были быть на правой стороне или даже на той же стороне. Главное, чтобы путешественники каждого кабеля зацепились за пару клемм одного цвета. Эти белые провода нейтральны? В данном случае да, и именно поэтому кабели имеют маркировку «т», что означает t Кабели с прямой прокладкой, имеющие нейтральный и два скользящих провода. Чтобы узнать, как работает система с 3-позиционным переключателем, см. 3-х и 4-х позиционные переключатели.

Следующая страница: Рис. 2. Альтернативная девятиклавишная распределительная коробка

Главное меню руководства по подключению

148 — Стандартная 2-полосная схема освещения, 2 группы — Vesternet

ВАЖНО! Сначала прочитайте это!

Примечание : Для упрощения этих схем мы не показали кабели заземления, но все цепи НЕОБХОДИМО правильно установить кабель заземления.

Мы показали провода красным цветом, чтобы указать, что они являются новыми проводами , но на самом деле не имеет значения, какой цвет вы используете.

Для защиты модуля на входе Live должен быть установлен предохранитель защиты от перегрузки по току соответствующего номинала.

Мы прилагаем все усилия, чтобы эти руководства по подключению были точными и актуальными, и будем признательны за любые ваши отзывы, исправления или предложения. Пожалуйста, свяжитесь с нами, используя нашу страницу помощи или просто написав по электронной почте [email protected]

В этом руководстве описаны способы использования модуля (модулей) Fibaro Dimmer 2 в стандартной 2-полосной цепи освещения с 2 группами.

Рис. 1: Стандартная двухконтурная схема освещения, 2 группы

Это аналогично стандартной двухконтурной схеме освещения, но с двумя цепями, управляемыми двухклавишным выключателем. Двухжильные кабели (коричневый и синий) несут Live и Switched Live к настенному выключателю и к каждому светильнику. Дополнительный 3-жильный кабель (коричневый, черный и серый) соединяет каждый настенный выключатель с одной из групп 2-клавишного настенного выключателя, позволяя каждому из них независимо включать или выключать свет — выключатель A и выключатель B Gang-1 управляет одной нагрузкой, переключатель C и переключатель B Gang-2 управляет другой нагрузкой.



Тумблеры — установка на переключатель A

Чтобы сохранить существующие стандартные тумблеры, мы можем просто установить модули Fibaro Dimmer 2, как показано на рис. 2.

-Gang с помощью Fibaro Dimmer 2 с тумблерами (Switch A).

В этом случае мы сохраняем стандартные тумблеры, соединяющие каждую цепь «L1» с входом S1 диммера 2 и «L2» с выходом Sx диммера 2. Live подключается к клемме L, и каждая нагрузка подключается к выходу диммера 2.

Это дает простое управление включением/выключением света с помощью переключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.



Настройка параметров Fibaro Dimmer 2 :

Необходимо установить следующие параметры:

• 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
• 26 — 0 — оставить по умолчанию



Выключатели мгновенного действия — установите на выключатель A

Для полного управления включением/выключением и диммированием мы можем заменить настенные выключатели Toggle аналогичными выключателями мгновенного действия.



Рис. 3: Стандартная 2-полосная схема освещения , 2 группы с использованием диммера Fibaro 2 с переключателями мгновенного действия (переключатель A).

Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2. Live подключается к клемме L, и каждая нагрузка подключается к выходу диммера 2. Любые неиспользуемые провода оригинальной проводки должны быть надежно заделаны.



Настройка параметров Fibaro Dimmer 2 :

Необходимо установить следующие параметры:

• 20 — 0 — оставить по умолчанию для работы с мгновенным выключателем
• 26 — 0 — оставить по умолчанию



Тумблеры — установите на переключатель A и переключатель B (или переключатель C)

.

В этом случае мы сохраняем стандартные тумблеры, соединяющие каждую цепь «L1» с входом S1 диммера 2 и «L2» с выходом Sx диммера 2. Под напряжением подключается клемма L, и каждая нагрузка подключается к выходу диммера 2 — одна из нагрузок подключается к переключателю B (или переключателю C).

Это дает простое управление включением/выключением света с помощью переключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.



Fibaro Dimmer 2 Настройка параметров :

Необходимо установить следующие параметры:

• 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
• 26 — 0 — оставить по умолчанию



Выключатели мгновенного действия — установите на переключатель A и переключатель B (или переключатель C)

.

Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2. Под напряжением подключается клемма L, и каждая нагрузка подключается к выходу диммера 2 — одна из нагрузок подключается к переключателю B (или переключателю C). Любые неиспользуемые провода оригинальной проводки должны быть надежно заделаны.



Настройка параметров Fibaro Dimmer 2 :

Необходимо установить следующие параметры:

• 20 — 0 — оставить по умолчанию для работы с мгновенным выключателем
• 26 — 0 — оставить по умолчанию



Тумблеры — установите на переключатель B и переключатель C

Рис. 6. Стандартная двухполосная схема освещения , 2 группы с использованием диммера Fibaro 2 с тумблером (переключатель B и переключатель C).

В данном случае мы сохраняем стандартные тумблеры, но устанавливаем модули диммера 2 на позиции Switch B и C. Подключите каждую цепь «L1» к входу S1 диммера 2 и «L2» к выходу Sx диммера 2. Live подключается к клемме L, а Switched Live подключается к позициям Switch B и C, подключенным к выходу диммера 2.

Это дает простое управление включением/выключением света с помощью переключателей, но при необходимости вы все равно сможете контролировать уровень затемнения через Z-Wave.



Настройка параметров Fibaro Dimmer 2 :

Необходимо установить следующие параметры:

• 20 — 1 — позволяет диммеру работать с тумблером (по умолчанию 0 для мгновенного выключателя)
• 26 — 0 — оставить по умолчанию



Выключатели мгновенного действия — установите на переключатель B и переключатель C

Рис. 7. Стандартная двухполосная схема освещения , 2 группы с использованием диммера Fibaro 2 с переключателями мгновенного действия (переключатель B и переключатель C).

Замените существующие тумблеры переключателями мгновенного действия, подключив каждую цепь «L1» к входу S1 диммера 2 и «COM» к выходу Sx диммера 2. Live подключается к клемме L, а Switched Live подключается к позициям Switch B и C, подключенным к выходу диммера 2.



Настройка параметров Fibaro Dimmer 2 :

Необходимо установить следующие параметры:

• 20 — 0 — оставить по умолчанию для работы с мгновенным выключателем
• 26 — 0 — оставить по умолчанию

Схемы подключения к коммутируемым розеткам

Уважаемый господин электрик:   Где я могу найти схемы подключения к коммутируемым розеткам?

Ответ:  Схемы подключения переключаемых розеток приведены ниже. Существует несколько способов подключения коммутируемых и полукоммутируемых розеток. Вообще говоря, розетка будет подключена так же, как если бы это был светильник. ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут на соответствующие продукты на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках.

В качестве альтернативы можно использовать разделенную розетку , в которой одна половина розетки переключается, а другая половина постоянно находится под напряжением. Ниже приведены две схемы подключения коммутируемых розеток, на которых изображена разводка разделенных розеток.

Если вы намерены в любое время преобразовать коммутируемую розетку в горячую , чтобы управлять потолочным вентилятором или светом от существующего выключателя, тогда вам следует нажать здесь, чтобы прочитать мой пост в блоге с фотографиями об этом . На схеме подключения коммутируемой розетки

показано, как электрическая мощность от панели автоматического выключателя поступает в коммутируемую электрическую розетку, где двухжильный кабель идет к выключателю, а другой двухжильный кабель подает питание на другую розетку, которая постоянно находится под напряжением.

На приведенной выше схеме подключения показано, как часто подключаются коммутируемые розетки. Хотя статья 404.2 (C) Национального электротехнического кодекса (NFPA 70) требует, чтобы настенный выключатель, управляющий осветительным прибором, также имел нейтральный провод, выключатели, управляющие розетками, освобождены от этого требования.

Нейтральный провод необходим для освещения в случае замены стандартного настенного выключателя на устройство «умный дом» или другой тип управления, например таймер.

Я думаю, что было бы неплохо включить нейтраль для настенного выключателя, управляющего розеткой, потому что обычный настенный выключатель все еще можно заменить на устройство умного дома , которому обычно требуется нейтральный проводник для работы.

Среди неосведомленных людей было обычной практикой использовать заземляющий провод оборудования в качестве нейтрали, когда нейтраль недоступна. Это небезопасная практика, которая может привести к поражению электрическим током.

При использовании белого провода в качестве горячего или LINE необходимо, чтобы белый провод был повторно идентифицирован другим цветом. Тем не менее, по моему опыту работы в старых домах, белый провод почти никогда не менял свой цвет при использовании в качестве ЛИНИИ. Следовательно, нет ничего необычного в том, что белый провод в распределительной коробке является ЛИНИЕЙ, а не нейтральным проводником. Бесконтактный детектор напряжения удобен для проверки , какие провода горячие

Любая розетка, доступная для детей, включая розетки на кухонной столешнице, должна быть защищена от несанкционированного доступа . Они предотвращают попадание вещей в розетку, как это делают дети. Статья 406.12 подробно описывает требования этого кодекса.

Схема подключения коммутируемой электрической розетки и некоммутируемой электрической розетки с питанием, поступающим в электрическую коробку коммутируемой розетки от панели выключателя. Однополюсный переключатель имеет нейтральный проводник для будущих электронных элементов управления, таких как таймер или переключатель WiFi.

На приведенной ниже схеме показано питание, поступающее от панели автоматического выключателя.  Ту же схему подключения можно использовать, если вместо этого питание поступает от другой розетки и подключается к одной из розеток, изображенных на конце.

Схема коммутируемой розетки с горячим и нейтральным входом в распределительную коробку.

На схеме выше горячая и нейтральная линии входят в однополюсную распределительную коробку . Оттуда 3-жильный кабель подключается к электрической розетке с выключателем. От коммутируемой розетки проложен двухжильный кабель для питания розетки, которая постоянно находится под напряжением. Двухжильный кабель проходит от распределительной коробки к другой дуплексной розетке, которая также постоянно находится под напряжением.

КАК ПОДКЛЮЧИТЬ РАЗДЕЛЕННУЮ ВЫКЛЮЧАЕМУЮ РОЗЕТКУ

На следующих двух схемах подключения переключаемых розеток показано, как могут быть подключены раздельные или полувыключаемые розетки. На первом показан метод с нейтральным проводником в распределительной коробке. На нижнем рисунке показано, как это обычно делается.

Раздельные розетки — это стандартные дуплексные розетки, у которых вырезаны выступы для разделения верхней и нижней частей. На приведенных ниже рисунках обрезан только язычок на стороне LINE выхода, потому что верхняя и нижняя части используют одну и ту же нейтраль.

Схема подключения полувыключаемой розетки, на которой показано, как электроэнергия подается в электрическую розетку, а затем идет к выключателю и к другой розетке.

Розетки разделены проводами таким образом, что верхняя половина розетки постоянно находится под напряжением, а нижняя часть розетки управляется настенным выключателем. Выше показан нейтральный проводник в распределительной коробке, а также место обрезания язычка на розетке.

Дуплексная электрическая розетка сбоку со срезанным язычком.

В розетке выше есть выступ, вырезанный на стороне горячего провода, чтобы сделать ее разъемной розеткой. Теперь к одному винту можно присоединить провод постоянного тока, а под другим винтом — провод с переключением.

Нет необходимости обрезать язычок на нейтральной стороне, если верхняя и нижняя части розетки находятся в одной цепи. Если будут две отдельные цепи, то могут потребоваться две нейтрали, а нейтральный выступ необходимо будет отрезать. При использовании многопроводной цепи нет необходимости отрезать нейтральный вывод.

Многопроводная цепь состоит из трехжильного кабеля с двумя ЛИНИЯМИ или проводами под напряжением и одной нейтралью в дополнение к проводнику заземления оборудования. Он подключается к двухполюсному выключателю.

Дуплексная электрическая розетка, боковой язычок которой отломан острогубцами.

В зависимости от марки электрической розетки вы можете сломать язычок между верхней и нижней секциями розетки, используя острогубцы , чтобы отогнуть язычок вперед и назад, или маленькие диагональные плоскогубцы, чтобы отрезать его.

Три разные дуплексные электрические розетки сбоку с отламывающимися язычками для создания разъемной розетки.

На приведенной ниже схеме подключения белый провод, идущий к выключателю, используется в качестве горячего проводника , а не в качестве нейтрали. При использовании белого провода в качестве «горячего» или «ЛИНИИ» он должен быть повторно идентифицирован другим цветом, отличным от белого, серого или зеленого.

Ножка переключателя управляет нижней половиной каждой разъемной розетки. Трехжильный кабель используется для подведения горячего провода, ножки выключателя и нейтрального проводника к розетке справа.

Требуемый заземляющий проводник не показан для упрощения схем подключения. Однако зеленый винт каждой розетки и выключателя должен быть подключен к заземляющему проводнику оборудования. Нажмите здесь, чтобы увидеть мой пост о том, как заземлить розетку или выключатель.

Только один заземляющий провод может проходить под зеленым винтом. Если у вас есть несколько заземляющих проводов, они должны быть соединены вместе с добавлением косички. Косичка подключена под зеленый винт.

Доступно разъемов для зеленых проводов с отверстием в них, что позволяет использовать один длинный провод в качестве косички, а другие провода накручиваются вокруг него.

Провода заземления можно соединять с любым утвержденным разъемом, они не обязательно должны быть зелеными.

Схема подключения раздельной розетки с выключателем для управления половиной двух дуплексных электрических розеток с помощью настенного выключателя без нейтрального проводника. Также показана половина розетки, которая постоянно находится под напряжением, и выступ, который необходимо разрезать, чтобы разделить розетки.

Пример приведенной выше схемы разводки разделенных розеток можно увидеть вверху этого поста.   На фотографии не показана следующая розетка вдоль стены, которая не управлялась настенным выключателем.
