Схема проходной выключатели: Как правильно подключить проходной выключатель | Схема подключения переключателя

Содержание

Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель

Для более удобного управления освещением в частном доме или квартире используются схемы подключения проходных выключателей с 3х мест. В этом случае необходим проходной перекрёстный выключатель. Для монтажа необходимо знать схемы подключения. Надо уметь правильно соединять провода в распределительной коробке. Для этого понадобятся принципиальная и монтажная схемы. При профессиональном монтаже: обязательна сварка всех скруток!
Для включения и выключения освещения с 3х мест и состоящего из светильника или группы светильников используются два одноклавишных проходных выключателя и один одноклавишный проходной перекрёстный. То есть, из трёх проходных, необходим один специальный проходной выключатель, по внутренней конструкции это различные устройства!
Такая схема управления освещением удобна, например, в спальне. Один выключатель расположен на входе, второй с одной стороны двуспальной кровати и третий с другой стороны кровати.
Принципиальная схема состоит из двух проходных (маршевых, лестничных) выключателей, которые по принципу своей работы являются переключателями, одного, так называемого, перекрёстного (промежуточного) выключателя, в конструкции которого специальная схема перекрёстного переключателя, светильника, магистрали и ответвлений фазного, нулевого и нулевого защитного проводников:

Скачать принципиальную схему подключения проходного выключателя с 3х мест.

Монтажная схема соединений в распределительной коробке:

Скачать схему соединений в распределительной коробке для двух проходных выключателей, одного перекрёстного и светильника.
Порядок действий при сборке распределительной коробки с пятью проводами — проводом питания, тремя проводами на выключатели и проводом на светильник. Провод на перекрёстный (промежуточный) выключатель четырёхжильный, все остальные провода трехжильные.

  1. Зачистить, скрутить и заизолировать белую жилу провода питания с белой жилой провода на выключатель №1.
  2. Зачистить, скрутить и заизолировать синюю жилу провода на выключатель №1 с синей жилой провода на перекрёстный выключатель.
  3. Зачистить, скрутить и заизолировать жёлтую жилу провода на выключатель №1 с белой жилой провода на перекрёстный выключатель.
  4. Зачистить, скрутить и заизолировать жёлтую жилу провода на перекрёстный выключатель с синей жилой провода на выключатель №2.
  5. Зачистить, скрутить и заизолировать красную жилу провода на перекрёстный выключатель с жёлтой жилой провода на выключатель №2.
  6. Зачистить, скрутить и заизолировать белую жилу провода на выключатель №2 с белой жилой провода на светильник.
  7. Зачистить, скрутить и заизолировать синюю жилу провода питания с синей жилой провода на светильник.
  8. Зачистить, скрутить и заизолировать жёлтую жилу провода питания с жёлтой жилой провода на светильник.
  9. Уложить в коробку скрутки и закрыть крышкой.

Похожие статьи

  1. Схема подключения проходного выключателя в распределительной коробке.
  2. Схема подключения двухклавишного проходного выключателя в распределительной коробке.
  3. Схема подключения двухклавишного выключателя в распределительной коробке.

особенности организации управления освещением, важные моменты, выбор инструментов, пошаговая инструкция

Обычные выключатели способны стать основой выключения определенных предметов освещения с одного места. Данный способ является удобным в том случае, если речь идет о гостиной или же спальне. Тем не менее, бывает возникновение потребностей, когда управление одним осветительным приспособлением лучше осуществлять из одного места.

В данном случае самым рациональным вариантом управления станет проходной выключатель, который позволяет организовать выключение осветительных приспособлений с одного места.

Например, если у вас длинный коридор, то выключатель рационально ставить в его начале, но глупо впоследствии возвращаться назад, чтобы осуществить выключение освещения. Поэтому, в данной ситуации устанавливается проходной выключатель, который позволяет управлять освещением, как с начала коридора, так и в его конце. Такая же система сегодня устанавливается на лестничных пролетах и пр.

Такие системы позволяют не только получить перспективы удобного управления освещением, именно они являются основой существенной экономии, так как по сути, можно каждый раз выключать свет в том помещении, где установлены проходные выключатели, так как нет никакого дискомфорта с возвращением на место установки первого выключателя.

Нередко для освещения больших и удлиненных помещений используется специализированное приспособление с реле временем, на самом деле, такие приспособления не такие удобные в использовании, как выключатели проходного типа. Кроме всего прочего, приспособления с реле менее надежны и не обладают высоким уровнем экономичности.

Особенности работы приспособления

В стандартных выключателях устанавливаются только два контакта. Если речь идет о проходных вариантах, то формируется три контакта. Два контакта в данном приспособлении являются общими. При помощи дополнительных проводов формируется возможность осуществлять своеобразное управление данным приспособлением с разных мест.

Принцип работы приспособления можно назвать достаточно простым, так как, по сути, изменение положения клавиши входа, позволяет получить перспективы подключения к одному из выходов. У приспособления два основных рабочих положения – вход соединяется с первым выходом, и вход соединяется со вторым выходом. Благодаря такой структуре строения прибор и работает. По сути, промежуточных положений нет, контакт переключается из одного положения в другое, что формирует осуществление переключений положений подачи электрики на прибор освещения.

Схема подключения такого выключателя предполагает, что есть возможность включить светильники в одном месте, а после чего, произвести выключение другим нажатием на выключатель. Например, при поднятии по лестнице в одном месте выключатель включает свет, наверху лестничного пролета происходит выключение. В случае необходимости, в верхнем положении лестницы можно опять включить данное приспособление, а внизу осуществить выключение.

Сегодня такие выключатели стали активно использовать при обустройстве квартир. Например, если речь идет о проходной комнате, то рационально установить два выключателя с двух сторон комнаты. Вы проходите через помещение и с одной стороны включаете свет, с другой производите выключение. Таким образом, вы получаете желаемые перспективы комфорта, и в тоже время существенно экономите на потреблении электричества. Нередко устанавливают такие выключатели и в спальнях. Например, при входе устанавливается выключатель, которым вы пользуетесь в стандартных ситуациях. Такой же выключатель устанавливается и возле кровати, обеспечивая таким образом полноценный комфорт человеку, который находится в комнате и собирается лечь спать.

Схемы подключения

В настоящий момент разработаны различные схемы подключения, вам нужно выбрать тот вариант, который будет импонировать поставленным задачам:

  • Выключение из двух мест. Данная система должна собираться из двух специализированных выключателей проходного типа, которые устанавливаются в удобном месте. У данных приспособлений есть один контакт, который расположен на месте входа. Также на месте выхода расположено два контакта. Через коробку распределения от источника энергии и к осветительному приспособлению подключается провод значения ноль. Что же касается кабеля фазы, то он проводится через коробку и подключается на общий контакт исключительно первого выключателя. А вот контакты выходного типа при помощи коробки присоединяются к контактам выходного типа второго выключателя. Таким образом, формируется взаимодействие двух выключателей, которые, по сути, контролируют работу одного осветительного приспособления. В данной ситуации провод от общего контакта, со второго выключателя, непременно должен быть подключен к прибору освещения помещения;

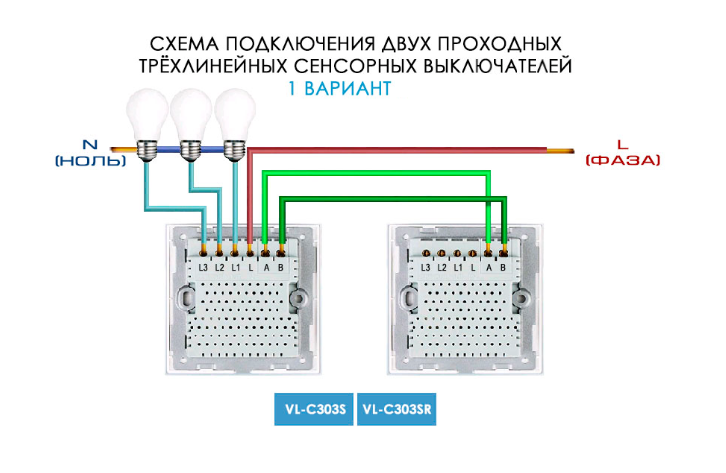

  • Схема управления несколькими осветительными приспособлениями с двух различных мест. Данная схема позволяет управлять сразу же несколькими осветительными приспособлениями, скажем, в нескольких помещениях.
    Например, есть необходимость общего управления освещением прихожей и комнаты. В данной ситуации также весьма выгодным станет вопрос установки выключателя проходного типа. Можно произвести установку выключателей с двумя клавишами, причем придется в обязательном порядке произвести своеобразное разделение лампочек на группы, чтобы формировалась возможность четко контролировать освещение в одном помещении. Соответственно, в данном случае выключатели должны быть двойного типа, но обязательно проходного варианта. Структура выключателя основана на наличии двух входных контактов, и четырех выходных. Подключение же данного приспособления будет осуществляться стандартным образом, который описан в предыдущем пункте;

  • Схема обеспечения контроля из трех мест. Данная схема имеет своеобразные отличия от первых двух описанных, но исключительно тем, что в схему вносится переключатель перекрестного типа. У данного приспособления есть два контакта, которые обустроены на месте входа.
    И такое же количество контактов устанавливается на месте выхода.

Мы предоставили описание самых распространенных вариантов схем, которые как правило, устанавливаются в частных домах и квартирах. Тем не менее, ассортимент проходных выключателей даже на текущий момент времени является весьма существенным, соответственно, выбирать вариант приспособления вам нужно с учетом личных потребностей и технических характеристик. Схему можно расширять на нужное количество вариантов, но помните о том, что суть и принцип работы таких приспособлений остается прежним. В начале и конце каждой схемы устанавливается выключатель с тремя контактами, а в качестве промежуточных элементов используются варианты перекрестного типа, которые оснащаются четырьмя контактами.

Какие нужны инструменты для установки выключателя проходного типа?

Безусловно, в процессе установки такого приспособления потребуется ряд специализированных инструментов:

  • Обязательно следует приобрести плоскую и крестообразную отвертки. В принципе, отвертки такого типа есть у каждого мужчины в наборе, так что, особых сложностей с их поиском не возникнет. Также скажем о том, что стоимость таких инструментов является достаточно доступной, что позволит вам быстро осуществить нужное приобретение в случае необходимости;
  • Потребуется также инструмент, при помощи которого можно будет осуществлять процесс снятия изоляции с различных типов проводов. Тем не менее, если у вас такого инструмента нет, его можно будет заменить обычным ножом, правда работать с ним придется более аккуратно;
  • Нужны будут пассатижи или же бокорезы. Инструмент важный, на основании его выполняется весьма существенная часть работы. Лучше всего совершить его приобретение. Если вы будете осуществлять ряд ремонтно-монтажных работ в доме или же квартире, данное приспособление все равно вам пригодится;
  • Нужен будет уровень, отвертка индикаторного типа, рулетка – все перечисленные инструменты являются основополагающими ремонтно-монтажных работ. Также потребуется перфоратор.

Пошаговая инструкция подключения выключателей

  • Подготовка ниш и штроб. Безусловно, в процессе установки такой системы потребуется заранее подготовить места, где вы будете устанавливать выключатели, также потребуется сделать специализированные штробы для прокладки проводов. Для проведения данных работ лучше всего использовать перфоратор. В тоже время, если стены изготовлены из известняка, лучше всего использовать долото. Все дело в том, что в данном случае использование перфоратора может стать основой формирования слишком глубоких и неровных штроб, по сути, это весьма негативно скажется на процессе прокладки проводов. Если стены кирпичные, то также не рекомендуется использовать перфоратор. Такое приспособление используется для бетонных стен. Если кладка кирпичная используйте для прокладки проводов межшовные интервалы. Если стены являются деревянными, то укладка всех проводов проводится в специализированные короба, которые нужно будет приобрести дополнительно;
  • После того, как вы подготовили ниши и штробы, вам нужно будет отключить электроэнергию в помещении, для этого используется счетчик с выключением автоматов, которые размыкают цепь и не подают электричество на помещение. После чего, нужно будет подключить все провода к электрощитку. Перед тем, как осуществлять такие действия, нужно правильно определить сечение кабеля, чтобы использовать высококачественные материалы, способные предотвратить возможность возникновения негативных ситуаций;
  • Все ниши для выключателей следует установить на ту высоту, которая является для вас предпочтительной;
  • Помните также о том, что штробы нужно будет делать на 5-10 сантиметров ниже точек установки выключателей. В штробы впоследствии укладываем все необходимые провода. Элементы проводки должны быть хорошо зафиксированы. Перед тем, как осуществлять процесс крепления данных проводов нужно будет занести их подвыключатель, который также называется распределительной коробкой. Заштукатуривать штробы нужно только в случае, когда вы убедились в том, что установленная система работоспособна;
  • Все провода нужно завести из коробки распределительного типа в подвыключатель. Обрезать их нужно так, чтобы в коробке оставалось не более 100 мм их длины. С концов проводов нужно будет снять изоляцию на расстоянии приблизительно 1 см.;
  • Далее производим установку проходного выключателя, причем, обязательно нужно провести кабель фазы к клемме, которая имеет обозначение английской буквы «л». Остальные провода подключаем к клеммам, которые имеют маркировку стрелочками;
  • После подключения проходного выключателя переходим к этапу установки перекрестного варианта, обратите внимание на то, что к нему должно быть подведено четыре провода. От установленного ранее проходного выключателя нужно будет подсоединить к этому прибору два кабеля. Они подключаются к верхним клеммам. Остальные кабеля подключаем к нижним клеммам;
  • Далее следует произвести подключение конечного выключателя. В данной ситуации, следует найти кабель, от которого идет напряжение исключительно от перекрестного выключателя. Данные кабеля нужно будет подключить к клеммам, которые имеют маркировку в виде стрелок. Оставшийся кабель нужно будет подключить к клемме с маркировкой «л».

Очень аккуратно нужно будет установить выключатели, после чего, провод, идущий из распределительной коробки следует обязательно соединить с прибором освещения. Далее, можно произвести процесс проверки работоспособности системы. Если система работает, то в данном случае устанавливаются верхние клапаны переключателей, а также производится процесс оштукатуривания всех штроб. То есть, по сути, остается исключительно декоративная работа. Если же система не работает, то в данном случае нужно будет еще раз проверить правильность подключения ко всем клеммам. Если все равно система не заработала, придется обратиться к специалисту.

Следует отметить, что если вы не имеете никаких навыков работы с электрическими системами, то лучшим вариантом будет сотрудничество со специалистами, которые смогут грамотно и правильно осуществить процесс установки данной системы в вашем помещении. Вы можете самостоятельно осуществить работу по штроблению, а также изготовлению ниш, что существенно снизит стоимость работы специалистов, которые, по сути, произведут только работу с электроприборами. Также вы самостоятельно можете произвести все декоративные работы.

Помните также о том, что все процессы по подключению системы нужно делать крайне внимательно и осторожно. Обязательно нужно отключить питание помещения. Кроме всего прочего, следует помнить о том, что определенные ошибки в подключении могут иметь весьма негативные последствия. Поэтому, если вы не уверены в том, что сможете выполнить все работы самостоятельно, то лучше вызывайте специалистов.

Принцип подключения и разъяснения по схемам

Сама суть подключения данной системы сводится к тому, что пара контактов выходного типа с первого выключателя проходного варианта, непременно должна быть соединена с проводами, которые идут в паре входного типа следующего – перекрестного выключателя. Причем, такая структура сохраняется до момента установки последнего выключателя проходного варианта. Общий контакт непременно должен быть соединен с проводом, который обеспечивает питание светильника. Фазный провод должен быть подключен исключительно к входному контакту в первом выключателе. Второй же провод, который идет от светильника, должен быть присоединен к нулю распаечной коробки.

Также нужно заметить, что к стандартным вариантам проходных выключателей следует протягивать только трехжильный провод, что же касается перекрестных вариантов, то тут используется провод четырехжильной структуры. Изучив предоставленные схемы, вы сможете увидеть, как именно осуществляется подключение, к каким клеммам заводятся те или же иные провода. Соответственно, изучение схем поможет вам правильно и грамотно произвести процедуру установки таких выключателей в своем помещении.

Практически все предоставленные схемы имеют в своей структуре указание на основные элементы, которые следует использовать в обустройстве такой системы управления освещением. Как правило, предоставляется указание на соединительную коробку, а также осветительный прибор, как конечный пункт присоединения проводов. Также на схемах обязательно формируется начертание выключателей и соединительных проводов. По сути, в процессе установки такой системы должны быть использованы различные по своей конструкции провода. И именно по этой причине, вам нужно быть крайне внимательным и в процессе изучения схемы, что поможет вам без особых сложностей и проблем определить все нюансы подключения проводов к перекрестным или же проходным выключателям.

Самым простым вариантом схемы считается подсоединение двух вариантов выключателей проходного типа. По сути, такая система позволяет осуществлять процесс управления системой освещения с двух различных мест. Скажем о том, что именно такая система импонирует квартирам и частным домам, так как установка трех выключателей в таких помещениях чаще всего ничем не обоснована. При этом следует отметить, что установка двух проходных выключателей в принципе не будет иметь особых сложностей. И даже человек, имеющий начальные навыки установки электрических приспособлений сможет быстро справиться с поставленной задачей. Куда более сложнее будет произвести установку по схеме, которая имеет три выключателя. По сути, количество выключателей зависит от уровня потребностей, ну, и конечно же, от самого помещения. Например, в многоэтажных домах могут устанавливаться такие системы с учетом установки выключателя на каждом этапе. Соответственно, количество таких выключателей может быть весьма существенным. Но, как правило, схемы предполагают предоставление информации о подключении двух стандартных – проходных выключателей, а также одного перекрестного.

В варианте, когда подключение производится из двух проходных выключателей, следует отметить, что нулевой провод от источника энергии направляется к лампе, исключительно через соединительную коробку. Фазовый же провод в данной ситуации через распределительную коробку направляется к контакту выключательного приспособления. По сути, две пары контактов выключательного приспособления соединяются между собой. Для того, чтобы произошел процесс загорания лампы, фаза должна впоследствии подаваться к светильнику с общего контакта, при этом исключительно со второго выключателя. В принципе, все достаточно просто, и на схемах такая структура является весьма понятной.

Применение переходного или же перекрестного выключателя формирует возможность управлять осветительными приспособлениями с трех разных мест. От проходных выключателей отходят трехжильные кабеля, и они устанавливаются с учетом необходимости монтажа соединительной коробки. В нее прокладываются кабеля от переключателей, а также от источника энергии и лампы, чтобы в дальнейшем, иметь возможность произвести соединение данной системы между собой, с учетом всех требований схемы.

Важные моменты подключения

Правильное подключение проводов к клеммам – основа работоспособности всей системы. Как правило, на приспособлении устанавливают специализированные значения – стрелочки и обозначение клеммы буквой л. Тем не менее, есть масса изделий, которые имеют более доступные варианты цены, но не имеют таких значений. Как правило, это выключатели проходного варианта китайского производства. Чтобы в данном случае правильно произвести подключение системы нужно будет использовать специализированный тестер или же мультимер.

Если у вас есть мультимер, нужно будет перевести его в режим звука. При обнаружении контакта данное приспособление предоставляет звук, по которому вы сможете определить нюансы подключения проводов. При использовании стрелочного тестера нужно будет осуществлять проверку на короткое замыкание. В принципе, процесс является достаточно многогранным. Именно по этой причине, мы рекомендуем вам отдать предпочтение изделиям Viko, Legrand, Lezard. Данные проходные выключатели более дорогостоящие, тем не менее, на них нанесена специализированная схема, которая позволяет быстро осуществить ее присоединение. Кроме всего прочего, данные приспособления имеют более высокую степень надежности и долговечности.

Вывод

Современное время дарит нам массу уникальных возможностей, использование которых направлено на комфорт, а также дополнительную экономию. Специализированные выключатели проходного типа – это возможность использовать структуру включения и выключения осветительных приспособлений с разных точек помещения. Например, в начале лестницы ставится один выключатель, в конце – другой. Оба выключателя курируют систему освещения данной лестницы. Оба осуществляют процесс выключения и включения, что позволяет получить перспективы существенного комфорта.

Вопрос выбора данных приспособлений также имеет существенное значение, ведь по сути, чем качественнее приспособление вы приобретете, тем более проще будет установка, так как на фирменных вариантах формируется указание схемы подключения. В китайских изделиях такие схемы не предусмотрены, поэтому, придется потратить существенное количество времени, чтобы правильно определить клеммы, к которым вы будете производить подключение.

Предоставленные схемы подключения очень удобны в использовании, так как они раскрывают основную суть ваших действий, в тоже время, учитывайте, что без необходимых навыков в работе с электричеством, лучше самостоятельный монтаж не производить. Тем более, что услуги опытных электриков являются достаточно доступными, а дополнительную черновую работу, например, по изготовлению штроб, вы сможете произвести сами, что удешевит стоимость установки. Самостоятельно можно будет сделать и все декоративные работы, например, по штукатурке штроб.
