Подключение люстры на 5 лампочек

Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться услугами электрика.

Содержание

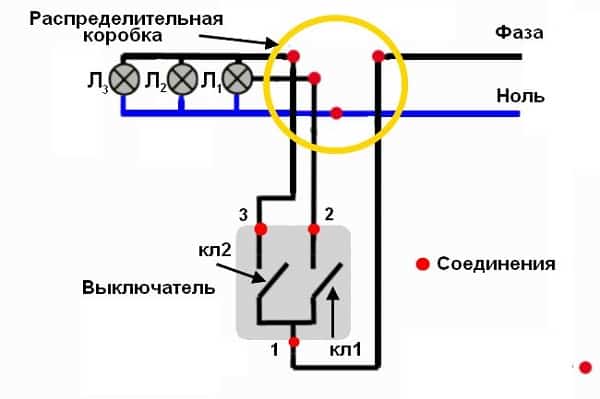

Подключение люстры на пять лампочек к двойному выключателю

Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом – нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.

Подключение люстры на 5 лампочек к тройному выключателю

Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.

Как соединить провода в люстре

Схема подключения люстры с 5 лампами и её ремонт

Содержание

С весны слушал жалобы домочадцев на люстру, что висит в зале. Сетовали на чрезмерно частое перегорание ламп накаливания, причём в определённых плафонах. Даже пометили эти плафоны маркером. Люстра в эксплуатации была уже лет пять, всё было нормально и чтобы вот так, ни с того ни с чего, с ней могло что-то случится, было не понятно. Поэтому быстрый выход из строя лампочек относил на счёт их плохого качества. Но меня «победили».

Ремонт люстры

Обесточив электропроводку в квартире, отсоединил от клеммника провода люстры и снял её с потолочного крюка. Отсоединённые плафоны сразу же позволили увидеть неприглядное состояние электропатронов. Края были деформированы и частично пообкрошились. Это побудило произвести полную разборку осветительного прибора.

Разборка комнатной люстры

Данные электрические патроны изготовлены из пластмассы и явно не предназначены для ламп «соток», которые туда любили вворачивать. Изоляция проводов ближе к местам их соединения с патроном превратилась в жёсткую корку поверх жил и растрескалась. Центральные контакты внутри патронов, которые изначально и так были не высокого качества, подгорели и «задавились» – потеряли какую-либо упругость.

5 патронов для ламп

Патроны, приобретённые на замену хоть и не были керамическими, однако смотрелись гораздо лучше прежних. Внешний диаметр 40 мм вместо 36 мм, что говорит о увеличении толщины стенок. Внутренние контакты из металла так же достаточной толщины да ещё со специальным покрытием. В подобной ситуации, если вы не профессионал в ремонте люстр, при подборе замены, как это не покажется забавным, в магазин электротоваров нужно идти с отсоединённым рожком и с плафоном от него, это самый простой и надёжный способ чтобы «не промахнуться» с сопряжением новых элементов конструкции со старыми.

Пластиковый патрон в люстру

К новым электропатронам новые провода и всё в несущие конструкции, которые собираются воедино при помощи крепления к общему центральному элементу. До соединения проводов внутри люстры разобрался с проводами, свисающими с потолка и к которым должна подключатся люстра, помогла в этом отвёртка – индикатор после подачи сетевого напряжения. Чёрный провод «0», серый фаза №1, жёлто-зелёный «земля», синий фаза №2.

Соединения проводов и переходник

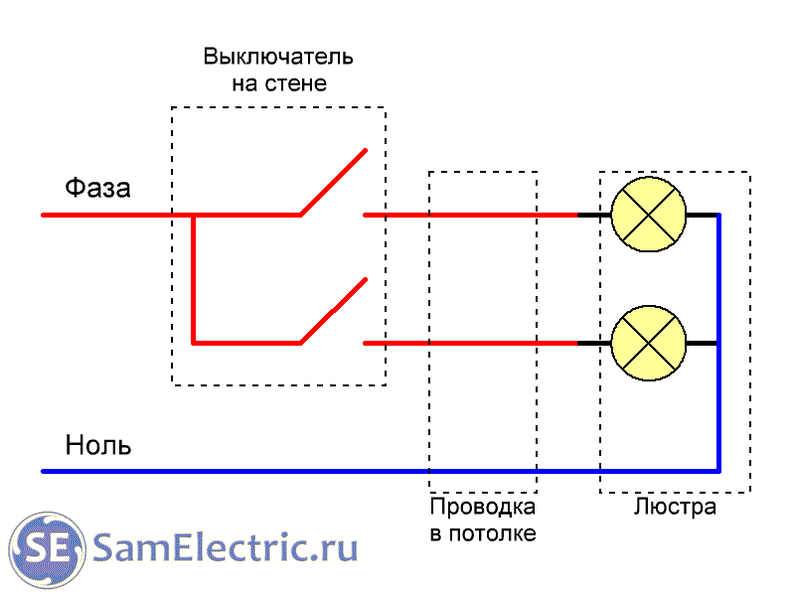

Схема подключения люстры на 5 ламп

Принципиальная схема подключения люстры 5л к проводке

Вот собственно и сама схема соединения проводов как в самой люстре, так и её подсоединения к электрической сети, у неё нет вариантов, только нарисована может быть по-разному, но в зависимости от этого можно всё сделать правильно или нет.

Второй вариант схемы

Провода фаз №1 и №2 правильнее будет подсоединять к центральному контакту патрона, а «нулевые» провода к боковому контакту. С проводом «земля» не всё так просто, потому и нарисован знак вопроса. Если люстра металлическая и имеет установленный изготовителем «нулевой» провод, то соединять с ним обязательно, если нет, то соединение на усмотрение владельца. Если люстра из диэлектрика (то есть не металлическая), то соединение с «0» ни к чему.

Монтаж проводки люстры и ламп

Соединяются сначала «рожковые» провода, затем к ним присоединяются предназначенные для подключения к клеммнику. Скрутки стоит обработать активным флюсом, пропаять оловом и изолировать.

ЛЕД лампа 12 Вт и упаковка

После замены патронов решили не вворачивать в них лампы накаливания, ни большой мощности ни маленькой, а «разорились» и приобрели светодиодные по 200р за штуку, дороговато конечно, но производителем обещано 24 месяца гарантии + 25000 часов непрерывного горения + светоотдача от каждой лампы 1200 Лм (люменов) + тёплый свет. Паспортная мощность каждой лампочки обозначена в 12 Ватт и дополнительно указано, что она идентична 100 Вт накаливания.

Почему часто перегорают лампы

Ну а причиной частого перегорания электроламп до ремонта, которое действительно имело место (теперь признаю), полагаю надо считать совокупность плохих контактов электропатронов и высокого напряжения (в наличии всегда 230 В), да частое включение и выключение люстры.

Пошаговая инструкция по установке люстры

Следующие рекомендации предназначены для вашей безопасности, пожалуйста, внимательно прочтите их перед установкой люстры. Мы настоятельно рекомендуем, чтобы светильники с прямым проводом устанавливал профессиональный электрик.

Если вы приобрели люстру Katie’s Handcrafted Lighting, в монтажный комплект вашей люстры должны входить следующие крепежные детали:

• Пластина навеса
• Монтажная планка с зеленым винтом заземления
• Крепежные винты
• Ниппель с резьбой
• Контргайка
• Проволочные гайки
• Цепная петля
• Цепь
• Инструкции

Если к вашей люстре прилагаются инструкции по установке, следуйте им, это руководство предназначено для общего ознакомления.

Что необходимо:

• 2 пары плоскогубцев
• 1 плоская отвертка
• 1 инструмент для зачистки проводов или что-то подобное, чтобы срезать изоляцию вокруг электрического провода.

1. Прежде чем прикасаться к каким-либо электрическим проводам, убедитесь, что автоматический выключатель выключен.
2. Определите длину цепи, которая вам понадобится, чтобы повесить светильник. Обычно для 8-футового потолка требуется прибл. 1-2 фута цепи для подвешивания светильника. Удалите любую ненужную цепочку, используя 2 пары плоскогубцев, чтобы открыть ненужную петлю (петли).
3. Плотно прикрепите поперечину к распределительной коробке с помощью (2) винтов через прорези на обоих концах поперечины. (Перекладина должна быть установлена ​​маркировкой «GND» наружу.)
4. Ввинтите резьбовой ниппель в резьбовое отверстие в поперечине; сделать 5 полных оборотов.
5. Прикрепите один конец цепи к петле в верхней части светильника, расправив концевое звено цепи. Поместите открытое звено в петлю крепления и закройте звено, чтобы цепочка зафиксировалась на нем. Теперь проденьте цепь через кольцо резьбового хомута и потолочную пластину (убедитесь, что потолочная пластина находится сверху и направлена ​​в правильном направлении), затем прикрепите другой конец цепи к хомуту соединителя цепи. Привинтите хомут цепного соединителя к резьбовому ниппелю, уже вставленному в поперечину. Теперь свет должен висеть на нужной высоте.
6. Возьмите заземляющий провод и протяните его через звенья цепи (примерно каждое четвертое звено), обязательно пропустите его через кольцо с винтовой муфтой и потолочную пластину. Когда вы доберетесь до вершины цепи, пропустите проволоку через кольцо соединителя цепи, пока она не выйдет из верхней части перекладины. Измерьте прибл. 6 дюймов проволоки от перекладины и отрезать баланс.
7. Теперь сделайте то же самое с подводящим проводом приспособления.
8. Зачистите концы проводов и соедините их с проводами в распределительной коробке (ребристая половина черного провода крепления соединяется с белым проводом в распределительной коробке, а гладкая половина провода крепления соединяется с черным проводом в распределительной коробке.
9. Подсоедините заземляющий провод прибора к заземляющему проводу в распределительной коробке или к заземляющему винту на поперечине.
10. Используйте соединители для проводов, чтобы закрыть все соединения оголенных проводов. Если разъемы для проводов не предусмотрены, вы можете использовать те, что были у вашего предыдущего устройства, или приобрести новые в хозяйственном магазине.
11. Сдвиньте потолочную пластину и кольцо с резьбовым кольцом вверх по цепи до тех пор, пока потолочная пластина не окажется заподлицо с потолком. Затяните кольцо с винтовой муфтой до плотного прилегания. БУДЬТЕ ОСТОРОЖНЫ, НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ.

Вид Примитивные деревянные люстры

электрика — Старый потолочный светильник с 9 проводами (5 черных/4 белых) — как установить новый светильник?

Пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали. Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод.

Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Как мне правильно подключить это к новому прибору?

• электрика
• проводка
• светильник
• свет
• старый дом

10

Судя по этим картинкам, вы не сможете правильно подключить это без серьезной переделки. Эти провода имеют изоляцию, которая трескается / крошится вплоть до разъемов, которые удерживают их в коробке. Вам нужно будет идентифицировать все провода и включить питание, чтобы сделать это. Этот ящик — это огонь, ожидающий своего часа, и вы не хотите быть на лестнице, когда он начнет искрить. Эти провода нужно заменить, вплоть до потолка и, возможно, даже дальше. Если у вас есть чердак и вы можете добраться до этого ящика, работа может быть проще. Если нет чердака, вам нужно сделать дырки в потолке. Я люблю мастеров своими руками, но это один из немногих случаев, когда я скажу, что вам нужна профессиональная помощь.

4

Профессиональный электрик, ненавижу это говорить, но это провода с тканевым покрытием, их перестали устанавливать в новых домах еще в 60-х и очень начале 70-х. Срок службы любой уцелевшей тканевой проводки давно истек. Я знаю, что это будет дорого, но если вы не хотите рисковать тем, что сожжете свой дом, этот провод необходимо полностью заменить как можно скорее. Да, полный ремонт дома будет стоить от 2 до 10 тысяч долларов, но это необходимо сделать. и это не самостоятельная задача, вам нужно вызвать профессионала для этого.

2

Отсоединение всех проводов друг от друга было большой ошибкой.

На первый взгляд, я подумал: «О нет. Вы разобрали их всех. Теперь мы никогда не узнаем, куда они делись».

Это действительно ужасно. Потому что сейчас мы играем в «Chinese Whispers» по вашему воспоминанию о том, как это сделал последний парень, и эта работа не на 100% надежна. Обычно это тот момент, когда я говорю: «Важные данные потеряны, пора обратиться к профессионалу с инструментами отслеживания и опытом».

В будущем просто отрежьте черные и белые провода от старого светильника и не путайтесь в жгутах кабелей со стен. Затем соедините новые провода со старыми с помощью синей или серой проволочной гайки.

Но если вы уверены в том, что говорите о конфигурации, это правдоподобно, если предположить, что «одиночный» черный провод находится в кабеле /3. (на самом деле это будет современная петля переключения после 2011 года.) Надеюсь, вы знаете, что это такое, хотя экспериментируете с с этой конкретной проблемой , вероятно, небезопасен.

Износ

мог быть из-за перегрева лампы.

Распадающаяся изоляция на проводах может быть вызвана теплом ламп накаливания, ранее использовавшихся в светильнике. В частности, многим людям нравится игнорировать наклейки «максимум 60 Вт» внутри светильников, и это приведет к сварке изоляции проводов и даже к пожару.

Если это так, то изоляция будет более надежной по мере удаления от светильника — наибольшие повреждения будут на проводах, идущих к светильнику. Если вы обнаружите, что изоляция на конце провода сплошная, можно было бы сэкономить день с помощью термоусадочной трубки. Вам нужна более качественная термоусадочная трубка с усадкой 3:1, чтобы ее можно было надеть на старую изоляцию и при этом прилично обернуть провод. Двойной слой (один над оголенным проводом и один над изоляцией и первым слоем) был бы еще лучше.

Несмотря на это, я бы не стал продолжать эксплуатацию этого провода без установки автоматического выключателя AFCI на панели, или розетки AFCI, или тупика при первой же возможности за панелью. Возникновение электрической дуги сопряжено с высоким риском возгорания, и AFCI дает вам наилучшие шансы это обнаружить.

Перегоревшие лампочки

Лучший обходной путь как для «перегорания», так и для «теплового повреждения» — установка светодиодного светильника без лампы накаливания.

У них обычно есть импульсный источник питания, который принимает диапазон напряжения от 9от 0 В (Япония -10%) до 264 В (Великобритания +10%). Таким образом, их не будут беспокоить странные напряжения.

Если вы считаете, что светодиоды по-прежнему отстой, как и первые, пересмотрите эти предположения, потому что качественные светодиоды легко доступны ( не обязательно на нижней полке в долларовом магазине, если вы меня понимаете). В любом случае, НЕ ВСТАВЛЯЙТЕ больше ламп накаливания в какие бы то ни было приспособления, если только это не люстра, в которой лампочки расположены далеко от распределительной коробки.

Однако это ничего не решает основной проблемы, которая заключается в том, что странные напряжения не должны происходить и могут перегореть намного больше, чем лампочки. Двумя наиболее распространенными проблемами с напряжением являются

• Lost Hot: половина цепей 120 В не работает с перебоями, и вы можете заставить их работать, включив электрическую плиту или сушилку. Для восстановления горячей воды требуется гораздо больше времени (но контуры работают, пока она восстанавливается). Напряжение низкое, пока они работают.
• Потеря нейтрали: (ОЧЕНЬ сложно диагностировать): половина цепей дома находится под напряжением ниже 120 В, а другая половина выше 120 В, и это качается туда-сюда в зависимости от того, какие нагрузки включены. Это трудно обнаружить без инструментов измерения напряжения, таких как всегда полезный Kill-A-Watt.

Оба эти случая связаны с неполадками в проводе питания при обслуживании, поступающем от коммунального предприятия. В 95% случаев, как только вы убедите утилиту в том, что проблема реальна, они быстро исправят ее бесплатно. Мой сделал это за час в воскресенье.

Что касается качества проводов и стоит ли заменить эти провода, я лично не могу сказать по картинке. Мой опыт работы с такой конструкцией из проволоки показывает, что она всегда выглядит так. Но, , вы говорите, что он рассыпается от одного прикосновения. Если это обнажает медь, то замена провода жизненно необходима. Что касается крепления, то оно выглядит довольно старым и корявым. Один из проводов выглядит зачищенным возле светильника. Я бы взял новый. А может это старый?

Единственная разумная причина наличия нескольких черных проводов в светильнике — это сращивание. Первоначальному установщику требовалось питание, чтобы перейти в другое место. Эта мощность может быть либо до, либо после переключения.

Вам понадобится мультиметр, чтобы определить, какие провода действительно имеют ток.

Я бы начал с выключателя. Включите выключатель (или убедитесь, что предохранитель исправен, если у вас , а старый) и посмотрите, есть ли ток на каком-либо проводе, подключенном к выключателю. Если да, то следует ожидать, что все черные провода в светильнике не имеют тока при выключенном выключателе. Если это так, вызовите профессионала, потому что установка неправильная. Мы также должны ожидать, что переключатель управляет несколькими приборами, о чем вы уже знаете, я уверен, но просто не сказали об этом. Если все в порядке, соедините вместе все черные провода и все белые провода.

Если ни один провод в выключателе не горячий, то ток идет от светильника. Скорее всего только один черный провод горячий. Если вы обнаружите более 1 горячего черного провода, я бы обратился к профессионалу для оценки всей вашей электрической системы. Опять же, это было бы ненормально.

Если более одного белого успешно приземлили хот, это нормально.

Определив, какой провод горячий, определите, какая пара белый/черный идет к выключателю. Если последний парень выполнил свою работу, он должен был навсегда покрасить белый провод выключателя в черный цвет. Если нет, вам придется устранить неполадки. При включенном выключателе подключите горячий к другим черным проводам по одному и используйте мультиметр, чтобы проверить, горячий ли обратный белый провод. Когда вы обнаружите это, это ваша пара переключателей белый / черный. Покрасьте белый провод в черный цвет.

Если вы дошли до этого места, это означает, что оставшиеся черные и белые провода идут к другим приборам или вилкам для обеспечения питания и нейтрали. Оцените близлежащие розетки и светильники, чтобы увидеть, работают ли они. Если нет, то, вероятно, туда, куда они бегут. Решите, должны ли они иметь питание все время или только при включении, а затем соответствующим образом свяжите их вместе.

5

Вы должны точно выяснить, что представляет собой каждый из этих проводов. Один может быть источником питания, другой может подключаться к другим розеткам, один или несколько могут подавать коммутируемое питание на другие источники света в той же комнате, один или два могут быть коммутационными шлейфами для света и вентилятора. Некоторые из них могут быть разъединены на другом конце, некоторые даже заканчиваться стенами. Надеюсь, в распределительных коробках с проволочными гайками, но во многих случаях вы обнаружите, что вышедшие из употребления провода плохо заделываются простой лентой. Надеемся, что с таким количеством проводов вы сможете понять, куда идет каждый из них, но если нет, у вас есть веские причины беспокоиться о плохо закрепленных проводах внутри стен.

Некоторые из них сильно повреждены, как указано в другом ответе. Иногда их можно починить, но у вас так много проводов в таком маленьком ящике, что старые ломкие будет невозможно нормально починить.

Боюсь, я согласен с другими ответами здесь: вы должны взломать хотя бы часть потолка, а возможно, и больше, чтобы заменить поврежденные провода, обнаружить и удалить неиспользуемые и понять, что они все делают.

Согласен со всеми остальными плакатами, что нужно ремонтировать/заменять эти провода.

Однако я не могу удержаться от попытки решить проблему.

Я пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали. Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод. Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Одна очень важная подсказка состоит в том, что все белые провода были связаны вместе. Это предполагает, что одна цепь входит в коробку, а оттуда питает выключатель и несколько вилок в комнате. В старых домах провода обычно проходят по потолку на чердаке и прямо по стенам к розеткам и выключателям, чтобы свести к минимуму количество отверстий, которые приходилось сверлить вручную. Надеюсь, чердак находится над этой коробкой, и вы сможете добраться до него.

Во-первых, разобрав все, как у вас, проверьте, есть ли один горячий провод. Это будет горячий провод от выключателя. Все белые провода — нейтрали. Пометьте горячий провод (кусок цветной изоленты).

Во-вторых, одиночный провод , возможно, идет к выключателю вместе с одним из горячих проводов. Проверьте непрерывность (при выключенном питании), заберитесь на чердак и отследите ее. Один провод будет подключен к лампе.

Два других провода питания (и соответствующие нейтрали) , возможно, идут к розеткам в комнате или к розеткам в соседних комнатах. Есть ли вилки, которые не работают со всем отдельно? Снова заберитесь на чердак и попытайтесь отследить провода. Там может быть несколько вилок, связанных вместе внизу. Неработающих должно быть как минимум два.

Наконец, теперь, когда вы все проследили, вы должны заменить все провода. Если повезет, все провода пройдут по чердаку и уйдут прямо в розетки и выключатели. Если да, то работа будет не так уж и плоха.

Я сделал несколько предположений. Если что-то не соответствует действительности, работа усложняется.

После замены всех этих проводов нужно подумать о замене проводов в других частях дома. Если вам повезет, каждая комната подключена одинаково, и вы сможете проходить по одной комнате за раз.

Удачи!

И последнее замечание: вы сказали, что, по вашему мнению, неправильно подключены провода, потому что лампочки постоянно перегорают. Я не могу придумать причину, по которой неправильная проводка может привести к более быстрому перегоранию лампочек.
