Устройство светодиодных лент

  • Светояр
  • Полезно знать
  • Устройство светодиодных лент

В этой статье мы рассмотрим светодиодные ленты, опишем их устройство, разновидности, сферу применения, их преимущества.

На рисунке 1 представлена светодиодная лента синего цвета свечения.

Светодиодные ленты благодаря своим качествам, безусловно относятся к перспективным световым источникам и по совокупности параметров  превосходят традиционные источники освещения.

Отметим их достоинства. Важнейшим достоинством светодиодных лент является очень широкая сфера применения: их можно использовать при оформлении рекламы, они идеально подходят для подсветки помещений (кухонь, комнат, ванн, торговых залов, офисов) и декоративной подсветки зданий. LED-лента с успехом применяется для подсветки витрин, мебели и предметов декора, а так же для создания инсталляций. Возможно область применения ограничена лишь фантазией покупателя.

К другим достоинствам можно причислить:

  • Малые размеры и малый вес;
  • Низкое энергопотребление;
  • Большой срок службы — более 30 000 часов.
  • Высокая светоотдача;
  • Равномерность освещения;
  • Гибкость ленты, позволяющая крепить её на изогнутых поверхностях;
  • Не требует бережного обращения, к которому требовательны лампы со стеклянными колбами;
  • Безопасность использования за счет питания от источника с низким напряжением (обычно 12 вольт).
  • Клейкая основа ленты не требует  дополнительных элементов крепежа, тем самым монтаж ленты может провести человек без специального образования.

Рассмотрим, как устроена светодиодная лента (далее — лента).

Обобщенная конструкция ленты приведена на рисунке 2. В нижней части ленты расположены две токоведущие шины, к которым подключены группы светодиодов. Светодиоды размещены на диэлектрической подложке с электрическими проводниками. Каждая группа обычно включает в себя три последовательно соединенных светодиода и резистор, задающий ток.

Электрическая схема ленты приведена на рисунке 3.



Рисунок 2. Устройство светодиодной ленты.

Группы светодиодов включены параллельно, поэтому выход из строя одной или нескольких групп не приведет к отключению ленты (в отличие от гирлянды, в которой лампочки или светодиоды соединены последовательно и отказ одной из них приводит к нарушению работы всей гирлянды).

Рисунок 3. Электрическая схема.



Внешняя сторона токоведущих шин покрыта самоклеящейся основой. Очень часто светодиодные ленты покрыты сверху силиконовым компаундом. Такое покрытие защищает её от воздействия окружающей среды.

На ленте имеются контактные площадки, к которым подсоединяют провода от блока питания. Лента подключается к блоку питания обычно с выходным напряжением 12 вольт.

При питании от источника с более низким напряжением, лента будет светиться не так ярко, а при напряжении 7 вольт, свечение диодов прекращается. Не следует превышать питающее напряжение, которое указано на упаковке. При повышенном напряжении лента может выйти из строя.

Ленты поставляются в бобинах, длинна светодиодной ленты обычно пять метров. Пользователь всегда может укоротить ленту при помощи ножниц до необходимых размеров. Обрезка ленты осуществляется по контактным площадкам (рисунок 4.), к которым при необходимости подпаиваются провода.

Рисунок 4. Стрелками показано, где следует отрезать ленту.



Ленты могут быть как одно- так и многоцветными (RGB светодиодные ленты). Распространенные цвета свечения однотонных лент – белый, синий, красный, зеленый, желтый. Подключение контроллера к RGB ленте позволяет плавно менять цвет и создавать световые эффекты.

Светодиоды на ленте могут быть расположены в два ряда (двухрядные ленты). Такая конструкция обеспечивает более равномерное освещение и высокую яркость.

Мощные светодиодные ленты при работе выделяют много тепла. Чтобы не перегреть светодиоды, такие ленты помещают на специальный профиль, являющийся радиатором.

22. 11.2017

Подключение светодиодной ленты своими руками: схема…

ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

  1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
  2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
  3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
  4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

  1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
  2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
  3. Устанавливаем коннектор.

    Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

  4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
  5. Проверьте прочность соединения перед установкой.
  6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

    Провода необходимо спаять между собой.

    Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

    Термоусадочные трубки

    После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

    Соединение ленты и котактов

    Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

    Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Как подключить светодиодные ленты (схема прилагается)

Светодиодные ленты становятся все более популярными в различных условиях. Многим людям нравится современный внешний вид, который они создают, а также тот факт, что их относительно легко установить. В этой статье подробно рассказывается, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.

Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.

1 Падение напряжения

2 Параллельное соединение

3 ШИМ-усилитель

4 Подключение одноцветных светодиодных лент

5 Подключение настраиваемых белых светодиодных лент

6 Подключение светодиодных лент RGB

70003 9003 Как подключить светодиодные ленты RGBW

8 Как подключить светодиодные ленты RGBCCT

9 Как подключить адресные светодиодные ленты

10 Часто задаваемые вопросы

11 Заключение

Падение напряжения

Падение напряжения на светодиодной ленте означает, что печатная плата и провода потребляют напряжение, в результате чего часть светодиодной ленты рядом с блоком питания будет ярче, чем конец. Нам нужно избегать несоответствия яркости, вызванного падением напряжения.

Мы можем избежать проблемы падения напряжения, подключив несколько светодиодных лент к источнику питания параллельно, а не последовательно.

В качестве альтернативы мы можем использовать сверхдлинные светодиодные ленты постоянного тока.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?

Каталог образцов светодиодных лент

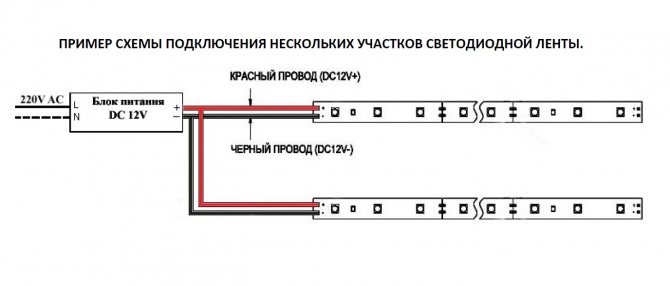

Параллельное соединение

Самый распространенный способ избежать проблем с падением напряжения — параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.

параллельное подключение светодиодной ленты

Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.

светодиодная лента с обоих концов

Убедитесь, что НЕ для последовательного подключения нескольких лент к источнику питания, контроллеру или усилителю.

последовательное подключение светодиодной ленты

ШИМ-усилитель

Все светодиодные контроллеры выводят ШИМ-сигнал. Если светодиодный контроллер не выдает достаточной мощности, ШИМ-усилитель может увеличить мощность ШИМ, что позволит светодиодному контроллеру управлять достаточным количеством светодиодных лент.

Как подключить одноцветные светодиодные ленты

Одноцветные или монохромные светодиодные ленты являются самыми простыми. Он имеет только два провода и может излучать свет только определенного цвета.

одноцветная светодиодная лента

Одноцветные светодиодные ленты Wring с нерегулируемыми светодиодными драйверами

Наиболее распространенной является одноцветная светодиодная лента, подключенная к нерегулируемому источнику питания без контроллера.

Обратите внимание, что мощность всей светодиодной ленты не должна превышать 80% от мощности блока питания, что является принципом 80% мощности блока питания.

параллельное подключение светодиодной ленты

Wring одноцветные светодиодные ленты с диммируемыми светодиодными драйверами

Иногда нам нужно отрегулировать яркость светодиодной ленты. Итак, нам нужно соединить одноцветную светодиодную ленту с диммируемым блоком питания.

Наиболее распространенными методами диммирования являются 0–10 В, Triac и DALI.

Схема подключения драйвера светодиода с регулируемой яркостью 0-10 В
Схема подключения одноцветной светодиодной ленты 0 10 В
Схема подключения драйвера светодиода с регулируемой яркостью
Схема подключения симистора для одноцветной светодиодной ленты
Схема подключения драйвера светодиода с регулируемой яркостью DALI
Схема подключения одноцветной светодиодной ленты dali

Одноцветные светодиодные ленты Wring со светодиодными контроллерами

Кроме того, одноцветные светодиодные ленты также могут быть подключены к контроллеру для регулировки яркости.

Без усилителя ШИМ

При подключении небольшого количества светодиодных лент с контроллером светодиодов усилитель светодиодов не нужен. Схема подключения контроллера одноцветной светодиодной ленты

без усилителя

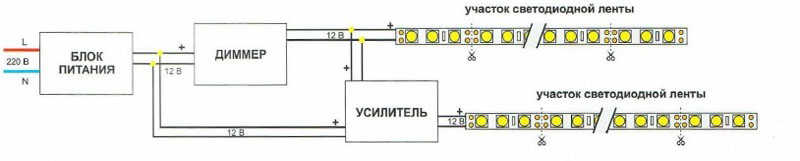

С усилителем ШИМ

Для крупных проектов освещения требуется много светодиодных лент. Светодиодные усилители нужны, когда к контроллеру подключено много светодиодных лент. Схема подключения контроллера одноцветной светодиодной ленты

с усилителем

Одноцветная светодиодная лента Wring с декодером DMX512

одноцветная светодиодная лента Схема подключения декодера dmx512

Как подключить настраиваемую белую светодиодную ленту

Настраиваемая белая светодиодная лента, также называемая регулируемой светодиодной лентой CCT, обычно имеет три провода и два светодиода с разной цветовой температурой. Вы можете отрегулировать яркость двух разных светодиодов CCT, чтобы изменить смешанный CCT.

регулируемая белая светодиодная лента

Перестраиваемая белая светодиодная лента Wring с регулируемыми драйверами светодиодов

В большинстве случаев регулируемые источники питания можно использовать только для регулировки яркости одноцветных светодиодных лент.

Однако DALI добавляет протокол DT8 для поддержки настраиваемых светодиодных лент белого цвета, RGB, RGBW и RGBCCT.

Драйвер DT8 для настраиваемых белых светодиодов DALI
Схема подключения dali для настраиваемых белых светодиодов DT8

Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами

Для небольшого количества светодиодных лент с регулируемой цветовой температурой требуется только настраиваемый контроллер белых светодиодов. Если число большое, то нужен ШИМ-усилитель.

Без ШИМ-усилителя
настраиваемый белый контроллер подключение без усилителя схема
С ШИМ-усилителем
Подключение настраиваемого белого контроллера со схемой усилителя

Настраиваемые белые светодиодные ленты Wring с декодером DMX512

Как правило, не существует специального декодера DMX512 (2-канальный выход) для светодиодных лент с регулируемой цветовой температурой.

Но мы можем использовать 3-канальный или 4-канальный выходной декодер DMX512 для управления светодиодной лентой с регулируемой цветовой температурой.

Схема подключения декодера белого цвета dmx512

Двухпроводная перестраиваемая светодиодная лента белого цвета

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой.

Также имеется двухпроводная светодиодная лента с регулируемой цветовой температурой. 2-проводная светодиодная лента цветовой температуры может быть сделана более узкой для некоторых узких мест.

Для получения более подробной информации нажмите здесь.

Для 2-проводной настраиваемой светодиодной ленты требуется уникальный настраиваемый контроллер белых светодиодов.

Схема подключения 2-проводной перестраиваемой белой светодиодной ленты

Как подключить светодиодные ленты RGB

Светодиодная лента RGB имеет четыре провода с общим анодом, R, G и B.

Светодиодные ленты RGB в основном используются со светодиодными контроллерами, но также могут использоваться с диммируемыми драйверами DALI DT8.

Светодиодная лента RGB

Светодиодная лента Wring RGB с регулируемыми драйверами светодиодов

Драйвер светодиодной ленты DALI DT8 RGB
Светодиодная лента RGB Схема подключения dali DT8

Светодиодная лента Wring RGB со светодиодными контроллерами

Без ШИМ-усилителя без усилителя схема

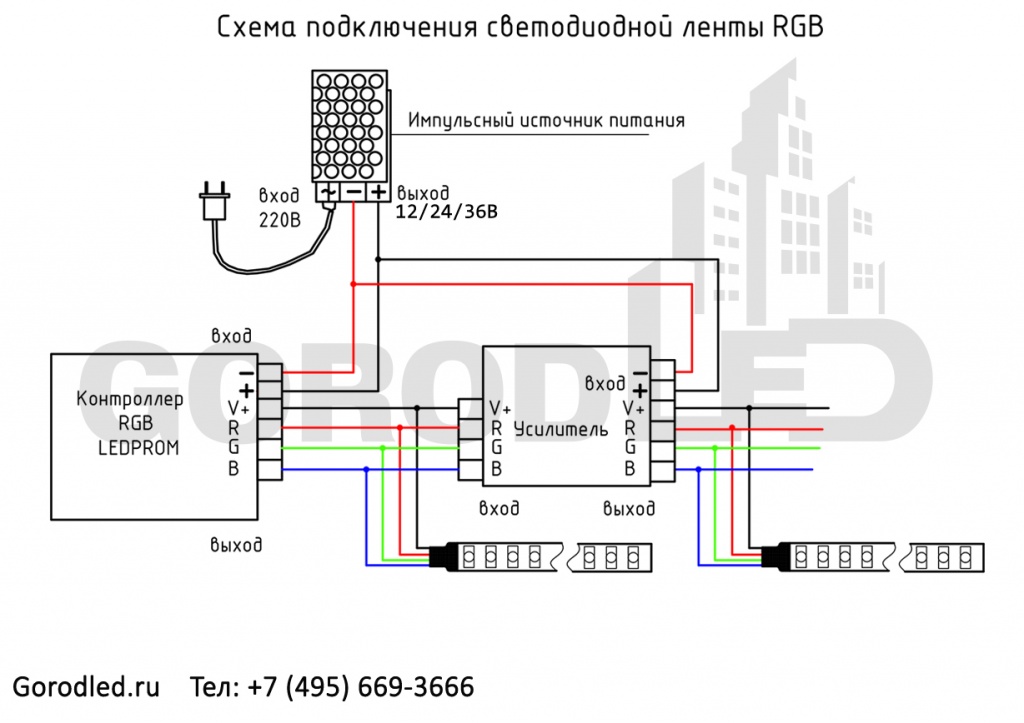

с ШИМ усилителем
подключение контроллера rgb светодиодной ленты с усилителем схема

Светодиодные ленты Wring RGB с декодером DMX512

Светодиодные ленты RGB Схема подключения декодера dmx512

Как подключить светодиодные ленты RGBW

Светодиодные ленты rgbw лента dali dt8 схема подключения

Wring RGBW светодиодная лента со светодиодными контроллерами

без ШИМ усилителя
rgbw светодиодная лента схема подключения без усилителя
с ШИМ усилителем
Контроллер светодиодной ленты rgbw со схемой подключения усилителя

Светодиодная лента Wring RGBW с декодером DMX512

Светодиодная лента rgbw Схема подключения декодера dmx512

Как подключить светодиодную ленту RGBCCT

Светодиодная лента rgbcct

Светодиодная лента Wring RGBW с диммируемыми светодиодными драйверами

Драйвер светодиодной ленты DALI DT8 RGBW
Светодиодная лента rgbcct Схема подключения dali DT8

Светодиодная лента Wring RGBW со светодиодными контроллерами

Без ШИМ-усилителя
Контроллер светодиодной ленты rgbcct без усилителя Схема подключения
С усилителем ШИМ
Контроллер светодиодной ленты rgbcct со схемой подключения усилителя

Wring Светодиодная лента RGBW с декодером DMX512

Светодиодная лента rgbcct Схема подключения декодера dmx512 , пиксельная светодиодная лента, волшебная светодиодная лента или светодиодная лента цвета мечты — это светодиодная лента с управляющими ИС, которые позволяют управлять отдельными светодиодами или группами светодиодов. Вы можете управлять определенной частью светодиодной ленты, поэтому она называется «адресной».
Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.

Как подключить адресные светодиодные ленты SPI

Последовательный периферийный интерфейс (SPI) — это спецификация интерфейса синхронной последовательной связи, используемая для связи на короткие расстояния, в основном во встроенных системах. Интерфейс был разработан компанией Motorola в середине 1980-х годов и стал стандартом де-факто. Типичные приложения включают карты Secure Digital и жидкокристаллические дисплеи.

Адресная светодиодная лента SPI представляет собой светодиодную ленту, которая получает сигналы SPI напрямую и изменяет цвет и яркость света в соответствии с сигналом. Адресная светодиодная лента

spi Адресная светодиодная лента
SPI только с каналом данных Адресная светодиодная лента
spi только с проводом данных Схема подключения Адресная светодиодная лента
SPI с каналами данных и часов
Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных
spi Адресная светодиодная лента с данными и резервной схемой подключения проводов данных

Как подключить адресную светодиодную ленту DMX512

Адресная светодиодная лента DMX512 — это светодиодная лента, которая принимает сигналы DMX512 напрямую, без декодера DMX512, и изменяет цвет и яркость света по сигналу.

Адресная светодиодная лента dmx512

Перед использованием адресной светодиодной ленты DMX512 вам необходимо установить адрес DMX512 для светодиодной ленты, и эту операцию необходимо выполнить только один раз.

Схема подключения светодиодной ленты dmx512

Вы можете скачать схему подключения светодиодной ленты dmx512 в формате PDF.

Настройка адреса DMX512

Часто задаваемые вопросы

Светодиодный индикатор RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания столько светодиодных лент, сколько хотите, но подключать их нужно параллельно и следить, чтобы общая мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному блоку питания с помощью разъемов или проводной проводки.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение на входе 12 В или 24 В, поэтому вам нужен источник постоянного напряжения на выходе 12 В или 24 В.

Нет, трансформаторы требуются только для светодиодных лент с низковольтным входом. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Заключение

Думаю, после прочтения этой статьи у вас уже есть понимание того, как подключать разные виды светодиодных лент.

LEDYi производит высококачественные светодиодные ленты и неоновые светодиодные ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

  • LinkedIn
  • Facebook
  • Twitter
  • Подробнее
9023 Перейти к содержимому

Как подключить и подключить светодиодную ленту

Для опытного электрика монтаж светодиодной ленты — несложная задача. Но если вы устанавливаете свою первую светодиодную ленту, у вас могут возникнуть вопросы. Вот почему мы здесь!

Мы разделили это руководство по подключению светодиодов на три части:

  • подключение блока питания светодиодов
  • для подключения светодиодного приемника и
  • дополнительных опций для ваших светодиодных диммеров или контроллеров.

Как подключить блок питания светодиодов

1. Как подключить блок питания одноцветной светодиодной ленты

Подключение белой светодиодной ленты (или любой другой ленты одноцветных светодиодов) невозможно быть проще. Просто подключите источник питания 240 В (кабели +ve и -ve) к входным клеммам вашего светодиодного трансформатора и подключите пусковой провод вашей светодиодной ленты (снова +ve и -ve) к выходным клеммам трансформатора.

Для получения дополнительной информации см. электрическую схему «источник питания для одной одноцветной светодиодной ленты» (рис. 1) .

рис. 1: Блок питания для одной одноцветной светодиодной ленты – схема подключения

2. Как подключить блок питания для двух или более одноцветных светодиодных лент

Если он достаточно мощный, то один Светодиодный трансформатор может использоваться для питания двух (или трех, или даже более) светодиодных лент — столько, сколько позволяет его выходная мощность. Для подключения нескольких белых/одноцветных светодиодных лент вам понадобится соединительный блок, подобный показанному на рисунке, который вы можете приобрести у любого поставщика электроэнергии. Блок разъемов предназначен для разделения одного источника питания на несколько выходов.

Подключите входные клеммы вашего трансформатора к сети 240 В (кабели +ve и -ve), а его выходные клеммы к входу блока разъемов. Затем подключите каждый пусковой провод светодиодной ленты (+ve и -ve) к выходу блока разъемов. Дополнительную информацию см. на схеме подключения «блок питания для двух или более одноцветных светодиодных лент» (рис. 2) .

Примечание. Если вы собираетесь использовать соединительный блок, существует широкий выбор с различным количеством выходов. Так что, если вы планируете запитать всего две светодиодные ленты, вы можете приобрести блок разъемов с двумя выходами; если у вас есть шесть светодиодных лент, выберите блок разъемов не менее чем с шестью выходами.

рис. 2: Блок питания для двух и более одноцветных светодиодных лент – схема подключения

3. Как подключить блок питания для одноцветных светодиодных лент с регулируемой яркостью

цветные светодиоды могут быть затемнены, тогда вам нужно будет добавить подходящий диммер к вашей установке. Мы поговорим о других вариантах подключения диммера к светодиодной ленте позже (см. «Дополнительные варианты диммера и контроллера для светодиодов» ниже), но сейчас мы рассмотрим самый простой способ установки диммера: как подключить базовый встроенный диммер с клавиатурой для вашего светодиодного трансформатора.

Подключите входные клеммы трансформатора к сети 240 В (кабели +ve и -ve), а его выходные клеммы — к встроенному светодиодному диммеру. Дополнительные сведения см. на схеме подключения «блок питания для одноцветной светодиодной ленты со встроенным диммером» (рис. 3) .

рис. 3: Блок питания для одноцветной светодиодной ленты со встроенным диммером – схема подключения

Если вы используете беспроводной светодиодный диммер, вам потребуется добавить светодиодный приемник для приема его радиочастотного сигнала. См. раздел «Как подключить светодиодный приемник» ниже.

Примечание. Если вы используете трансформатор для управления более чем одним светодиодным диммером, вы можете использовать соединительную колодку, как показано на рис. 2 выше.

4. Как подключить блок питания для светодиодной ленты, меняющей цвет (RGB или RGBW)

Для управления светодиодами, меняющими цвет, вам потребуется добавить в вашу установку подходящий контроллер светодиодов. Проводной светодиодный контроллер находится между вашим источником питания и светодиодной лентой — как встроенный светодиодный диммер (выше).

Подключите входные клеммы трансформатора к сети 240 В (кабели +ve и -ve), а выходные клеммы — к контроллеру светодиодов. См. электрическую схему блока питания для меняющей цвет светодиодной ленты 9.0039 (рис. 4) для получения дополнительной информации.

рис. 4: Блок питания для меняющей цвет светодиодной ленты – схема подключения

Если вы используете беспроводной контроллер светодиодов, вам также понадобится светодиодный приемник для приема его радиочастотного сигнала. См. раздел «Как подключить светодиодный приемник» ниже.

Примечание. Если вы используете трансформатор для управления более чем одним проводным светодиодным контроллером, вы можете использовать соединительную колодку, как показано на рис. 2 выше.

Как подключить светодиодный приемник

Если вы устанавливаете беспроводной (радиочастотный) диммер или контроллер для управления светодиодными лентами, вам также понадобится подходящий светодиодный приемник.

Светодиодные приемники улавливают сигналы, посылаемые беспроводным диммером или контроллером, и передают их на светодиодную ленту. Большинство приемников позволяют вам управлять своими светодиодами на расстоянии до 20 метров, позволяя вам регулировать цвета, приглушать свет, включать/выключать или запускать предварительно запрограммированные световые эффекты (в зависимости от типа установленного вами беспроводного контроллера).

Для каждого цвета светодиода, которым вы хотите управлять, требуется отдельный канал. Таким образом, белой или одноцветной светодиодной лентой можно управлять с помощью приемника всего с одним каналом, в то время как для изменяющей цвет светодиодной ленты RGBW потребуется приемник с четырьмя каналами (по одному для красного, зеленого, синего и белого).

1. Как подключить приемник для одноцветных светодиодов

Используйте одноканальный светодиодный приемник для установки белой или одноцветной светодиодной ленты. (Иногда их называют «диммерными приемниками».) Чтобы подключить его, все, что вам нужно сделать, это подключить выход источника питания светодиода (кабели +ve и -ve) к входным клеммам приемника и подключить пусковой провод вашей светодиодной ленты. (снова +ve и -ve) к выходным клеммам приемника.

Вы можете управлять более чем одной светодиодной лентой с помощью одного и того же светодиодного приемника. Для этого просто подключите все пусковые провода ваших лент к выходным клеммам ресивера.

Подробную информацию см. на электрической схеме «приемник диммирования для одноцветной светодиодной ленты» (рис. 5 ниже) .

рис. 5: Диммирующий приемник для одноцветной светодиодной ленты – схема подключения

2. Как подключить приемник для изменяющих цвет светодиодов (RGB или RGBW)

Используйте многоканальный светодиодный приемник для изменяющего цвет светодиода ленты. Подключение очень простое: просто подключите выход блока питания светодиода (кабели +ve и -ve) к входным клеммам приемника, а провода светодиодной ленты (каналы +ve и красный/зеленый/синий/белый) к выходным клеммам приемника.

Как и в случае с одноцветным приемником (выше), вы можете управлять несколькими светодиодными лентами с помощью одного и того же светодиодного приемника. Для этого просто подключите все пусковые провода ваших лент к выходным клеммам ресивера.

Если вы используете светодиоды RGB (трехцветные), а не RGBW (четырехцветные), вам потребуется использовать только три канала. Просто оставьте 4-й (белый) канал неподключенным.

рис. 6: Многоканальный приемник для меняющей цвет светодиодной ленты – схема подключения


Подробнее см. схему подключения «многоканальный приемник для меняющей цвет светодиодной ленты» (рис. 6) .

Другие варианты диммера и контроллера для светодиодов

Выше мы уже описали, как подключить базовый встроенный светодиодный диммер и проводной светодиодный контроллер. Но есть множество других опций, которые вы можете использовать для уменьшения яркости белых или одноцветных светодиодов или полного управления подсветкой (RGB/RGBW) с изменением цвета. Какой из них подходит именно вам?

1. Диммирование TRIAC

Светодиодные трансформаторы TRIAC (иногда называемые трансформаторами с регулируемой фазой или фазовыми трансформаторами) позволяют регулировать яркость белых или одноцветных светодиодных лент с помощью стандартного бытового диммера. Из-за этого они очень просты в установке и использовании.

Все, что вам нужно сделать, это подключить светодиодную ленту к выходу симисторного трансформатора (кабелем +ve и -ve), а его вход к стандартному бытовому диммеру. Мы рекомендуем собственный настенный диммер/пульт дистанционного управления TRIAC от InStyle, модуль диммера AU-DSP400X от Aurora или серию V-Pro от Varilight.

Подробную информацию см. на электрической схеме (рис. 7) «источник питания для диммирования TRIAC».

рис. 7: Блок питания для диммирования TRIAC – схема подключения

2. Беспроводные диммеры и регуляторы (настенные)

Поскольку они управляют светодиодами с помощью беспроводного (РЧ) сигнала, настенные беспроводные диммеры/контроллеры не используются. не нужно устанавливать в цепь, которая управляет светодиодными лентами. Большинство настенных контроллеров поставляются с собственным небольшим 9-ваттным 12-вольтовым трансформатором, который подключается непосредственно к электросети.

Подробнее см. схему подключения «блок питания для настенного беспроводного светодиодного диммера/контроллера» (рис. 8) .

рис. 8: Блок питания для настенного беспроводного светодиодного диммера или контроллера – схема подключения

Некоторые настенные контроллеры питаются от собственной заменяемой литиевой батареи, а не от сети.

РубрикаРазное
