Проходной Выключатель На 3 Точки Схема Подключения

Всегда проверяйте схему на выключателях!

Элементы и составные части схемы подключения

Смотрите также: Ремонт изоляции электропроводки

Конструкция и особенности проходных выключателей

Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.

Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов.

Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

Работа схемы проходного выключателя

Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.

Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.

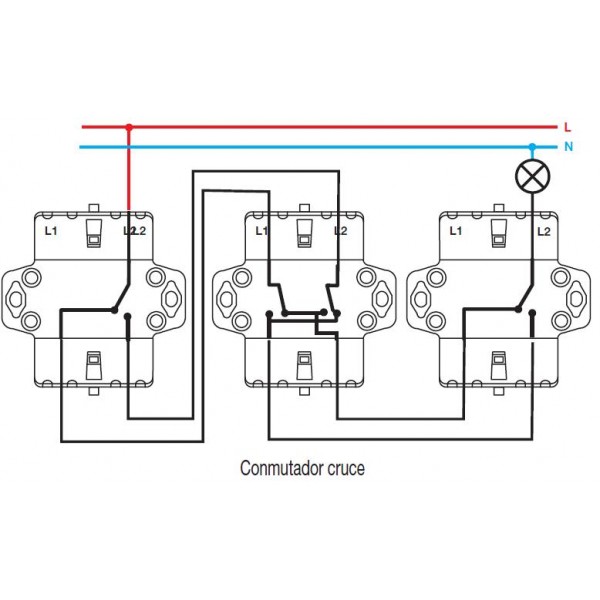

Использование схем с тремя выключателями

Оценка статьи:. Переключающий механизм в проходных выключателях расположен по центру контактов.

Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить.

Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай , дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

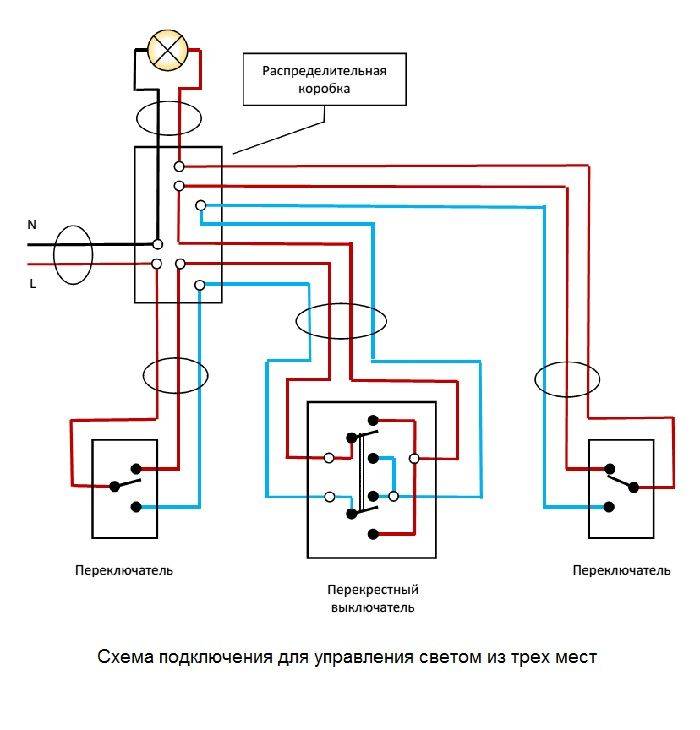

Схема подключения проходного выключателя с 3х мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Содержание

• Зачем нужны проходные выключатели
• Правильная схема проходных выключателей
• Принцип работы перекрестного отсоединителя
• Как работает схема освещения
• Что понадобится для монтажа
• Порядок монтирования

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

• коробка;
• осветительные приборы;
• провода;
• выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

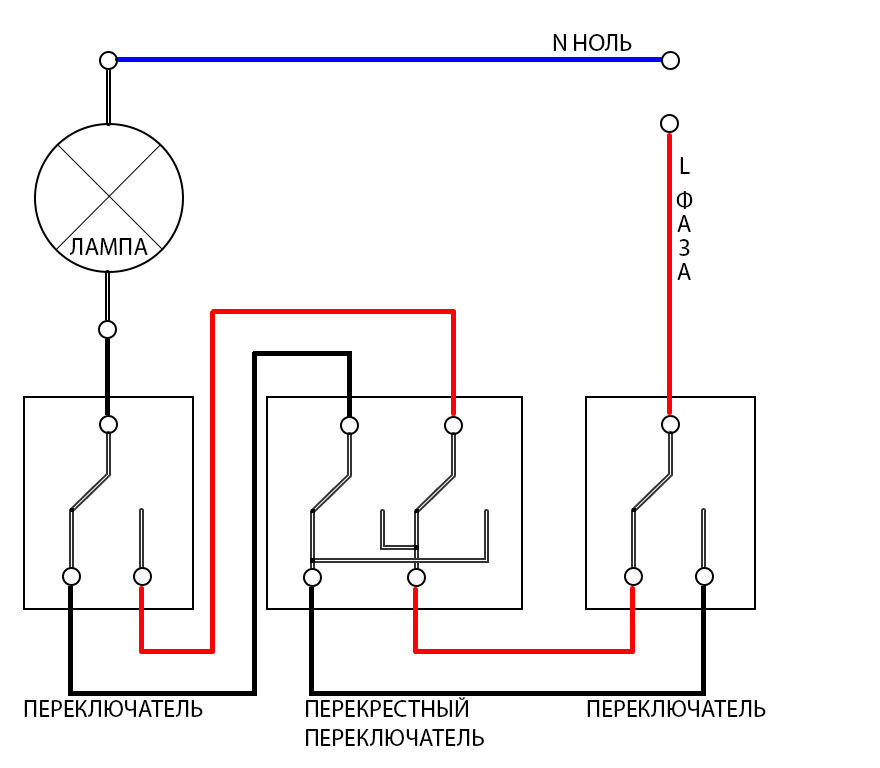

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
2. Выключение клавиши приводит к прекращению горения лампочки.
3. После переключения переходного отсоединителя лампочка загорается.
4. При повторном нажатии этой клавиши лампочка отключается.
5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

• изоленту;
• крестообразную и простую отвертки;
• острый нож;
• пассатижи;
• гаечные ключи;
• клеммы;
• бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
3. Выбрать место будущего нахождения распределительной коробки, установить ее.
4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Схема подключения 3-позиционного переключателя: полное руководство

Знания

Создайте собственную схему подключения трехпозиционного переключателя

Существует несколько видов выключателей, используемых для управления освещением и другими приборами в вашем доме. Одним из наиболее распространенных выключателей является однополюсный выключатель, который позволяет управлять светом из одного места в доме. Еще одним очень распространенным типом переключателей является трехпозиционный переключатель .

Трехпозиционный переключатель весьма полезен, если вы хотите управлять светом из нескольких мест по всему дому. Его также можно использовать в сочетании с четырехпозиционными переключателями, чтобы увеличить количество мест, откуда вы можете управлять освещением или бытовой техникой. Прежде чем углубляться, давайте посмотрим, что такое трехпозиционные переключатели.

Что такое трехпозиционный переключатель?

Трехпозиционный переключатель позволяет включать и выключать свет или приборы из двух разных мест. Трехпозиционные выключатели необходимы, особенно на лестницах или в длинных коридорах, чтобы вы могли включать свет, подходя с одной стороны. Затем вы можете выключить свет, уходя с другой стороны коридора.

Трехпозиционный переключатель сконструирован иначе, чем обычный переключатель. Во-первых, нет специального переключателя включения или выключения. Если оба переключателя находятся в верхнем положении или оба в нижнем положении, цепь замыкается, и свет включается. Но когда оба переключателя находятся в противоположных направлениях, цепь разомкнута и свет не горит.

Трехпозиционный переключатель имеет четыре винта. Один зеленый винт заземления, а остальные три являются частью цепи. Два из них — терминалы для путешественников, а один, чуть более темный, называется обычным. Чтобы узнать больше о трехпозиционном переключателе, давайте посмотрим, как работает трехпозиционный переключатель.

EdrawMax Desktop

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

Как работает трехпозиционный переключатель?

Чтобы понять , как работает трехпозиционный переключатель , нужно обратить внимание, какой провод к какому винту идет. Зеленый или заземляющий винт крепится к оголенным медным или зеленым проводам. Это заземляющие провода. Заземляющие винты — это новое дополнение к трехпозиционным переключателям. Вот почему вы можете не найти их на старых трехпозиционных переключателях.

Затем идут ходовые винты, которые подключаются к горячему или заряженному проводу. Эти винты обеспечат два разных пути прохождения электричества к светильнику.

Наконец, есть общий терминал, который темнее по цвету, чем терминалы для путешественников. Он либо подключается к горячему проводу, ведущему к светильнику, либо принимает горячий провод, идущий от источника питания.

Если питание цепи включено, любой из них может быть горячим в зависимости от того, как переключаются переключатели. Трехпозиционный переключатель предназначен для прерывания горячего провода, когда он выключен. Белый провод, идущий прямо от источника питания, непрерывно входит в светильник, а горячие провода проходят через выключатели.

Как подключить 3-позиционные переключатели

Существует три важных способа установки трехпозиционных переключателей в зависимости от положения переключателей и индикаторов и от того, где питание входит в цепь.

Случай 1

В первом случае мы видим, входят ли провода от источника питания сначала в одну распределительную коробку, затем идут в сторону светильника, а затем в другую распределительную коробку. Белый провод от источника питания идет сначала в распределительную коробку, а затем в светильник. Там он заканчивается, не переходя ко второму распределительному щитку. На приведенной ниже схеме показано, как мы можем подключить переключатель в таком случае.

Случай 2

В другом случае провода от источника питания могут войти сначала в коробку светильника, потом в одну распределительную коробку, потом в другую. В этом типе проводки входящий белый провод подключается к светильнику без каких-либо разрывов. Затем черный провод соединяется с белым проводом с изоляцией, идущим от первого переключателя, а затем подключается к общей клемме второго переключателя. Затем красные и черные контактные группы подключают парные контактные клеммы к обоим переключателям.

Случай 3

В третьем случае провода от источника питания идут от одного выключателя к другому, затем к светильнику. Белый провод, соединенный с помощью гаек, непрерывно движется от источника к светильнику. Горячий черный провод подключается к общему зажиму первого выключателя, а затем парными контактными проводами проводится на контактные зажимы второго выключателя. Наконец, общий вывод второго переключателя посылает черный провод в осветительную арматуру.

Схемы подключения 3-позиционного переключателя

Если вы эксперт по электрике и хотите создать схему подключения трехпозиционного выключателя для помещения, вы можете просмотреть несколько типов схем, которые вы можете сделать. Существует множество шаблонов схем подключения, доступных в Интернете или в EdrawMax , которые можно немного изменить в соответствии с вашими потребностями.

Схема подключения 3-позиционного переключателя, кабель NM

Очень распространенный тип трехсторонней электрической схемы — это когда провод питания перемещается от одного переключателя ко второму переключателю и, наконец, заканчивается на светильнике. На этой схеме подключения показаны оба переключателя, выровненные вместе с приспособлением в конце. Вы можете использовать инструменты или цвета для маркировки различных типов используемых проводов и использовать различные стили линий для отображения заряженных или незаряженных проводов.

Схема подключения 3-позиционного переключателя Светильник между переключателями

Другой способ подключения трехпозиционного переключателя — это когда питание поступает на переключатель, идет к приспособлению и заканчивается на другом переключателе. На этой схеме подключения светильник подключается к выключателям трехжильным кабелем. Вы можете создать подробную диаграмму, подобную этой, или создать простой план макета.

Схема подключения 3-позиционного выключателя Линия к светильнику

В другой конфигурации источник питания сначала входит в прибор, входит в один переключатель и, наконец, заканчивается на другом переключателе, замыкающем цепь. Эта схема подключения поможет вам понять, какой тип кабелей вам потребуется для этой конфигурации.

Используйте EdrawMax для создания схемы подключения

Трехпозиционные выключатели чрезвычайно полезны в доме. Вы можете установить выключатели на обоих концах длинного коридора или лестничного пролета, чтобы можно было выключать свет, когда вы находитесь на другом конце. Это избавит вас от необходимости возвращаться, чтобы выключить свет, и уменьшит ваши счета за электроэнергию. Это очень эффективный способ наблюдения за освещением и другими приборами из любой точки дома. Вы также можете комбинировать несколько трехпозиционных переключателей для управления одним прибором через 2 или более мест.

Если вы планируете подключить трехпозиционный выключатель в своем доме или разрабатываете план электроснабжения своего дома, EdrawMax — отличный инструмент, который поможет вам его спроектировать. Благодаря множеству инструментов и символов для создания диаграммы ее могут легко использовать как новички, так и эксперты. Если у вас нет времени на создание электрической схемы с нуля, вы можете выбрать один из тысяч профессиональных шаблонов, доступных в программном обеспечении. Создайте свою собственную конфигурацию проводки и поэкспериментируйте с идеями, используя EdrawMax.

Связанные статьи

Полное руководство по графическому органайзеру Полное руководство по анатомии человека Полное руководство по диаграмме пищеварительной системы Полное руководство по организационной структуре Полное руководство по дихотомическим ключам

Схемы подключения трехпозиционного переключателя

Уважаемый господин электрик! Мне нужно посмотреть схемы подключения трехпозиционного переключателя. У меня есть два выключателя, которые управляют одним светом на моей кухне. Я не уверен, являются ли они 3-позиционными переключателями или 2-позиционными переключателями света. Я обнаружил, что один переключатель всегда должен оставаться в верхнем положении, чтобы другой переключатель включал свет. Как это диагностировать и исправить?

Ответ: В этом сообщении блога есть несколько различных схем подключения трехпозиционного переключателя и одна схема двухпозиционного переключателя, а также несколько полезных советов. Одна схема вверху, остальные внизу.

ПРИМЕЧАНИЕ. Некоторые приведенные ниже текстовые ссылки ведут к применимым продуктам на Amazon . Как партнер Amazon, я зарабатываю на соответствующих покупках.

Схемы подключения моего трехпозиционного переключателя доступны в виде наклеек от RedBubble . Как партнер RedBubble, я буду получать комиссию с каждого купленного товара.

Двухпозиционные электрические выключатели освещения и трехпозиционные выключатели освещения — это одно и то же, но они имеют разные названия в зависимости от страны. Возможно, сломался один из ваших трехпозиционных переключателей.

Отключите электропитание для цепи в коробке выключателя. Из-за того, что в этом конкретном типе проводки переключателя несколько проводов нагреваются, для любителя может быть немного сложно диагностировать, какой трехпозиционный переключатель вышел из строя.

Предполагая, что 3-позиционные переключатели подключены правильно, я предлагаю вам заменить один переключатель. Если это не исправит, то поменяйте другой.

Я обычно отсоединяю по одному проводу от старого выключателя и подсоединяю его к новому выключателю, а затем повторяю с другими проводами. Обратите внимание на винтовые клеммы разного цвета. Рекомендуется заменить оба переключателя одновременно, так как вскоре после этого другой может выйти из строя.

Если 3-позиционные переключатели были неправильно подключены, , то вы должны быть очень осторожны, чтобы идентифицировать провода LINE и LOAD ДО того, как вы отключите переключатели. ЛИНИЯ — это мощность, а НАГРУЗКА идет на свет или другие вещи, управляемые тремя путями.

Провод LINE всегда находится под напряжением (горячим) независимо от положения трехпозиционного переключателя, что упрощает его идентификацию. Используйте тестер напряжения с двумя проводами или розетку с косичкой с лампой накаливания или галогенной лампочкой.

Бесконтактные тестеры напряжения могут давать ложные показания из-за близости проводов к выключателю. Лучше всего снять предполагаемый горячий провод с винтовой клеммы, чтобы проверить его с помощью бесконтактного детектора напряжения.

Надевайте изолированные электрические перчатки при работе с электрическими цепями под напряжением.

Нажмите здесь , чтобы прочитать мой пост в блоге о безопасной работе в вашем доме.

Не отсоединяйте сразу все провода от одного трехпозиционного переключателя , а затем попытайтесь выяснить, что представляет собой каждый провод. Прежде всего обратите внимание на цвет винтовых клемм на старом выключателе.

Одна винтовая клемма будет другого цвета, чем две другие винтовые клеммы, и будет помечена как «Общая» (см. фото ниже). К этому винту должен быть подключен провод LINE или провод LOAD.

Задняя сторона двух трехпозиционных переключателей со стрелками, указывающими на общую клемму

Спасибо Джону С. за приведенную выше фотографию, на которой изображены общие клеммы трехпозиционных переключателей. Общие клеммы имеют разный цвет, используемый для LINE и LOAD. Немаркированные латунные клеммные винты предназначены для подключения дорожных проводов.

Вы не можете полностью полагаться на цветовую маркировку проводов на схемах подключения трехпозиционного переключателя , чтобы выяснить, какова функция каждого провода в существующей установке трехпозиционного переключателя. Первоначальные установщики использовали любые материалы и методы проводки, которые были приемлемы на момент установки. Лучше всего идентифицировать провода LINE и LOAD.

Имеются старые существующие 3-позиционные электрические выключатели, которые не соответствуют общепринятой отраслевой практике или требованиям электротехнических норм. Вот почему важно определить назначение проводов трехпозиционных выключателей освещения.

Замена трехпозиционного переключателя на интеллектуальный переключатель Wi-Fi может оказаться непростой задачей.   Вам понадобится белый нейтральный проводник для питания интеллектуального коммутатора. Вы не можете использовать оголенный или зеленый заземляющий провод вместо нулевого провода. Кроме того, может потребоваться внести некоторые изменения в другой трехпозиционный переключатель в цепи.

Скорее всего, НАГРУЗКА и один бегунок должны быть соединены, в то время как другой бегун закрыт проводным разъемом. Каждый интеллектуальный переключатель будет отличаться, и вы должны следовать инструкциям производителя по установке.

Перед покупкой интеллектуального переключателя я предлагаю вам проверить веб-сайт производителя на наличие инструкций по установке. Перед покупкой смарт-переключателя прочтите инструкции.

Все электрические схемы трехходовых и двухпозиционных переключателей имеют одни и те же основные компоненты: Провода, состоящие из ЛИНИИ, НАГРУЗКИ, нейтрали, пары контактных и двух трехпозиционных переключателей. Если вы пытаетесь устранить неполадки в работе трехпозиционного переключателя, вам необходимо определить функцию каждого провода. Сделайте это до того, как отсоедините какие-либо провода от переключателей.

Провод LINE обычно легче всего идентифицировать , потому что он постоянно находится под напряжением (Горячий). Он должен быть подключен к обычному медному или черному винту на одном из трехпозиционных переключателей. Другой трехпозиционный переключатель будет иметь провод НАГРУЗКИ, подключенный к общему медному или черному винту. Тестер напряжения подходит для проверки проводов под напряжением с нейтралью и/или заземлением.

Передняя и задняя часть двух одинаковых трехпозиционных переключателей.

Обратите внимание на один черный винт на каждом из указанных выше трехпозиционных переключателей. Только провод НАГРУЗКИ или провод ЛИНИИ подключается к общему черному винту. Зеленый винт предназначен только для заземления и к нему должен быть подключен только один заземляющий провод.

Щелкните здесь, чтобы увидеть все трехпозиционные переключатели, доступные на Amazon

Можно просто заменить переключатели без необходимости определения функции каждого проводника. В этом случае вы просто удаляете один провод за раз и подключаете его к той же клемме нового переключателя. Обратите внимание на цвет винтовых клемм на старом и новом переключателях. Проверьте заднюю часть старого переключателя на наличие клеммы «Общий».

Со старыми проводами, цвет которых не очень различим, я использую цветную изоленту для идентификации проводников. Это очень полезно и значительно упрощает замену переключателей в следующий раз. У меня всегда есть черный, белый, красный, зеленый и синяя изолента на моем грузовике.

Между каждым трехпозиционным выключателем находится пара «путешественников» , которые подключаются к немаркированным латунным клеммам. Тросы взаимозаменяемы между двумя клеммными винтами латунного цвета.

На одном из трехпозиционных переключателей LINE или горячий провод подключается к общей медной или черной винтовой клемме. На другом трехпозиционном переключателе провод НАГРУЗКИ (НАГРУЗКА — это провод, который подает питание на осветительную арматуру) подключается к общей медной или черной винтовой клемме.

Ниже приведена простая трехсторонняя схема , которую можно применить ко всем трехходовым электрическим выключателям освещения. Это только схема подключения, а не фактический метод подключения, используемый для установки 3-позиционного переключателя.

Дополнительные схемы подключения трехпозиционного переключателя, иллюстрирующие фактические методы подключения, приведены ниже.

3-позиционный переключатель принципиальная схема. Два очень старых трехпозиционных переключателя.

На фото выше изображены два очень старых трехпозиционных переключателя.   Много-много лет назад винтовые клеммы были на передней панели переключателей. Было небезопасно располагать электрические клеммы под напряжением так близко к металлической настенной пластине. Я лично видел несколько случаев, когда металлическая настенная пластина соприкасалась с клеммами под напряжением и создавала короткое замыкание, приводящее к срабатыванию автоматического выключателя.

ДОПОЛНИТЕЛЬНЫЕ СХЕМЫ ТРЕХКОМПОНЕНТНЫХ СХЕМ

Существует несколько способов подключения трехпозиционных переключателей , которые можно использовать, и обычно установщик определяет, какой способ лучше всего подходит для его или ее целей. В некоторых странах трехпозиционный переключатель называется двухпозиционным.

Национальный электротехнический кодекс   требует, чтобы нейтральный провод (белый провод) был установлен в большинстве новых мест для выключателей света, однако статья 404-2(C) требует, чтобы нейтраль была установлена ​​только в одном месте с 3-позиционным выключателем.

Схема подключения трехпозиционного переключателя, изображенная в верхней части этого поста, вероятно, является наиболее распространенным методом для подключения трехпозиционного переключателя. Двухжильный кабель LINE входит в одну распределительную коробку, а двухжильный кабель НАГРУЗКИ — в другую распределительную коробку. Затем трехжильный кабель с заземляющим проводом устанавливается между двумя 3-ходовыми распределительными коробками.

Этот метод также совместим с Национальным электротехническим кодексом в отношении заполнения коробки и количества проводов, которые должны находиться внутри каждой электрической коробки. Прочитайте статью 314.16.

В распределительной коробке LINE черный провод двухжильного кабеля LINE подключается к общей медной или черной винтовой клемме трехпозиционного переключателя. Красный и черный провода (путешественники) трехжильного кабеля подключаются к латунным клеммам на трехпозиционном переключателе. Неважно, какой путешественник проходит через какой латунный терминал.

Белый нейтральный провод LINE подключается к белому проводу кабеля 14/3. На другом конце белая нейтраль НАГРУЗКИ подключается к белому проводу кабеля 14/3. В распределительной коробке НАГРУЗКИ черный провод двухжильного кабеля НАГРУЗКИ подключается к общей медной или черной клемме трехпозиционного переключателя. Белый провод НАГРУЗКИ подключается к белому проводу трехжильного кабеля. Красные и черные контактные площадки трехжильного кабеля подключаются к латунным клеммам трехпозиционного переключателя.

Описанный выше метод хорош тем, что гарантирует наличие белого нулевого провода LINE в каждом распределительном щитке. Кроме того, для этого метода требуется только трехжильный кабель (с заземлением) между коммутаторами.

Не все существующие 3-позиционные переключатели имеют одинаковые цвета проводов. Перед заменой 3-позиционных и двухпозиционных выключателей освещения важно идентифицировать провода LINE и LOAD. Обратите внимание, какие провода подключены к общим медным или черным винтовым клеммам.

Разновидность описанной выше проводки трех- и двухпозиционного выключателя состоит в том, чтобы провести все кабели в одну настенную распределительную коробку , как показано на схеме ниже, и отвести оттуда ответвления к каждому выключателю и Светильник.

ЛИНИЯ и НАГРУЗКА объединены в одну электрическую коробку с 3-позиционным переключателем. Оттуда 3-жильный кабель (2 прохода, заземление и повторно идентифицированный белый провод) или кабелепровод необходимо будет установить ко второму 3-позиционному переключателю.

Всякий раз, когда белый провод используется не как нейтральный проводник, его необходимо заменить на другой цвет. Это достигается с помощью цветной изоляционной ленты или маркера с несмываемыми чернилами.

На втором трехпозиционном переключателе черный провод подключается к общей медной или черной винтовой клемме на переключателе.

Неизолированный или зеленый провод подсоединяется к металлической распределительной коробке с помощью крепежного винта 10/32 и к зеленому винту на трехпозиционном переключателе. Неизолированный или зеленый заземляющий проводник не показан на этих схемах проводки, чтобы сделать их простыми.

Нажмите здесь , чтобы увидеть мою запись в блоге о заземлении розеток и выключателей.

Электрическая коробка должна быть достаточно большой, чтобы вместить необходимое количество проводов. См. Статью 314.16 Национального электротехнического кодекса (NFPA 70) о требованиях к пространству в распределительной коробке.

Схема подключения трехпозиционного переключателя, изображающая ЛИНИЮ и НАГРУЗКУ внутри одной распределительной коробки. Питание LINE подается на один распределительный щит по двухжильному кабелю с неизолированной или зеленой жилой заземления оборудования. От той же распределительной коробки идет двухжильный кабель к светильнику или потолочному вентилятору. Трехжильный кабель идет от одного выключателя к другому 3-жильному. Провода LINE и LOAD подключаются к клеммам переключателя, которые помечены как «Общие» на задней панели переключателей. Белый провод используется в качестве проходного и должен быть повторно идентифицирован другим цветом, например синим, внутри каждой распределительной коробки.

На приведенной выше диаграмме белый провод должен быть повторно идентифицирован другим цветом в каждом месте переключателя. Белый провод между выключателями не используется в качестве нейтрали, он является проходным и не может быть белым.

Используйте цветную изоляционную ленту, кроме красной или черной, или перманентный маркер , чтобы изменить цвет провода. На фото ниже показан пример LINE и LOAD в одной распределительной коробке.

Пример подключения трехпозиционного выключателя с ЛИНИЕЙ и НАГРУЗКОЙ в одной и той же квадратной распределительной коробке размером 4″.

На фотографии выше зеленая стрелка указывает на горячий провод LINE , подключенный к черному проводу кабеля 14/3, который идет к другому 3-позиционному переключателю. Синяя стрелка указывает на НАГРУЗОЧНЫЙ провод, который будет подключен к общей клемме черного или красного цвета на 3-позиционном переключателе света, который будет установлен в этой коробке.

Красный и синий провода в этой установке — путеводители. Это было добавлено к существующей установке, в которой был только один однополюсный настенный выключатель в верхней части лестница в подвал для освещения подвала. Домовладелец хотел дополнительный выключатель в подвале.

На приведенной ниже фотографии показана проводка в другом 3-ходовом месте, которое первоначально было однополюсным переключателем.

Проводка трехходового и двустороннего переключателя без нагрузки или ввода линии в распределительную коробку.

Черный горячий провод в распределительной коробке на другом конце соединяется с черным проводом LINE и подключается к общему черному или красному винту на 3-позиционном переключателе. Белый провод был заклеен синей изолентой , чтобы показать, что это не нейтральный проводник, а путник. Красный провод — это другой путешественник. Путешественники подключаются к двум латунным винтовым клеммам на трехпозиционном переключателе.

Когда белый провод используется в качестве проходного, его цвет должен быть изменен в соответствии со статьей 310.110(C). Можно использовать любой цвет, кроме белого, серого или зеленого. Дополнительный зажим в верхней части этой распределительной коробки необходимо снять, так как он считается одним дополнительным проводом (Статья 314.16(B)(2).

В первом распределительном щитке черный провод, идущий ко второму трехпозиционному переключателю, может быть подключен либо к черному проводу НАГРУЗКИ, либо к черному проводу ЛИНИИ. Черный провод LINE или провод LOAD, который не подключен ко второму 3-позиционному переключателю; подключается к общей медной или черной клемме первого трехпозиционного переключателя.

Белые нейтральные провода LINE и LOAD должны быть сращены вместе. Беговые провода от второго переключателя подключаются к тем же двум латунным клеммам на первом переключателе.

Все провода заземления должны быть соединены вместе, и одна или две косички из этого пучка должны быть подключены к металлической коробке с помощью крепежного винта 10/32 и зеленой винтовой клеммы на трехпозиционном переключателе.

Другой пример альтернативного метода трехсторонней проводки заключается в том, чтобы провести все кабели в электрическую коробку потолочного светильника. Оттуда необходимо проложить трехжильный кабель или кабелепровод к одному из трехпозиционных переключателей. Четырехжильный кабель с заземляющей жилой; или необходимо будет установить кабелепровод к другому месту трехходового переключателя, как того требует код, чтобы иметь белый нейтральный проводник в одной из распределительных коробок.

Потолочная электрическая коробка большего размера на потребуется для размещения всех проводов в этой конкретной установке трехпозиционного переключателя. Минимум 24 кубических дюйма требуется, если используется провод #14. См. Таблицы 314.16(А) и (В). Для каждого провода #14 требуется два кубических дюйма.

Обновление Национального электротехнического кодекса 2020 года требует, чтобы все электрические коробки потолочного освещения, в которых может быть установлен потолочный вентилятор, были рассчитаны на поддержку потолочного вентилятора . См. статью 314.27(С).

Схема подключения трехходового выключателя с ЛИНИЕЙ и НАГРУЗКОЙ внутри потолочной электрической коробки. Питание LINE подается от источника по двухжильному кабелю с неизолированной или зеленой жилой заземления оборудования. К одному трехпозиционному выключателю подводится трехжильный кабель. Поскольку электрические нормы и правила требуют, чтобы нейтральный провод был доступен, по крайней мере, в одной из трехходовых распределительных коробок, ко второму трехжильному кабелю подключается четырехжильный кабель. Светильник или потолочный вентилятор подключаются к нейтрали, а также к проводу НАГРУЗКИ от одного трехпозиционного переключателя. Когда белый провод используется в качестве переходника, он должен быть повторно идентифицирован другим цветом, например синим. Провода LINE и LOAD подключаются к клеммам с маркировкой «Общий» на задней панели переключателей.

В каждом переключателе на приведенной выше схеме подключения трехходового переключателя черный провод подключается к общему медному проводу или черному винту. В электрической коробке потолочного светильника один черный провод от трехпозиционного переключателя подключается к черному проводу НАГРУЗКИ на светильнике. Черный провод от другой тройки подключается к черному проводу LINE. Белый нулевой провод LINE подключается к светильнику.

Путеводители в распределительной коробке потолочного освещения сращиваются цвет в цвет. Подсоединяются все заземляющие проводники, в том числе заземляющие пигтейлы от металлической коробки и светильника. Потолочная электрическая распределительная коробка должна быть очень большой, чтобы вместить все провода. Обратите внимание на белый нейтральный провод, который должен быть в одной из распределительных коробок.

Схема подключения двустороннего переключателя, используемая в Великобритании и некоторых других странах. Цветовая кодировка отличается от Северной Америки. Двухпозиционные переключатели такие же, как и трехпозиционные, за исключением того, что они имеют дополнительные метки клемм для LINE и LOAD, кроме «Общей» клеммы на 3-контактных. От одного выключателя к другому проложен трехжильный кабель, при этом один провод подключается к клемме «Общий» на каждом выключателе. LINE подключается к одной и той же клемме каждого переключателя, а LOAD подключается к одной и той же клемме каждого переключателя.

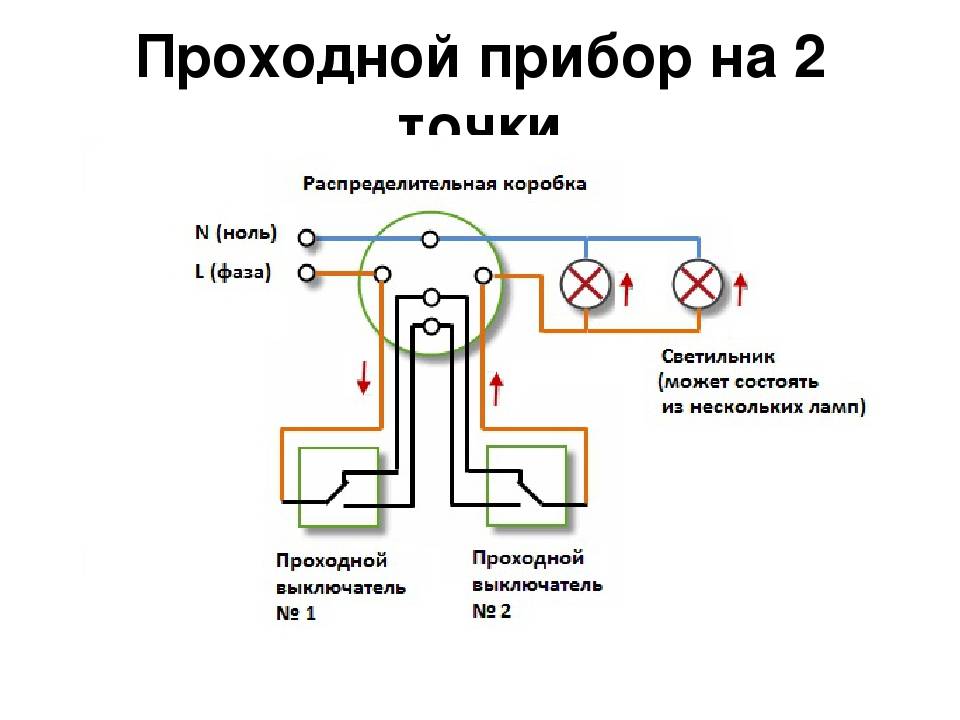

В Соединенном Королевстве некоторые электрики используют альтернативный метод для подключения двухпозиционных переключателей, как показано на приведенной выше схеме подключения. Двунаправленные и трехпозиционные переключатели работают одинаково и имеют одинаковые точки подключения, просто у них разные названия в Великобритании: Common, L1 и L2.

На приведенной выше схеме подключения переключателя показана цветовая кодировка проводов, отличная от той, которая используется в США. В этой конфигурации проводки общие клеммы на каждом 2-позиционном переключателе соединяются одним проводом. Провод LINE подключается к клемме L1, а провод LOAD подключается к клемме L2.

Если вы хотите добавить больше переключателей, вы должны установить четырехпозиционные переключатели или, как их называют в Европе, промежуточные переключатели, которые подключаются к проводам L1 и L2. Промежуточные переключатели подключаются между двухпозиционными переключателями. При использовании трехжильного кабеля общий провод, идущий к двухпозиционным выключателям, просто проходит через электрическую коробку каждого промежуточного выключателя. Цветная изолента используется для повторной идентификации проводов.

Провода заземления не показаны на этих схемах для экономии места и облегчения просмотра. Однако во время установки все провода заземления будут соединены вместе, и 9Пигтейл 0007 для каждого коммутатора будет добавлен. Все металлические электрические коробки требуют заземления с помощью заземляющей косички, закрепленной на крепежном винте 10/32 в задней части коробки.

Возможно, вам будет полезен мой пост со схемами подключения 4-позиционного переключателя .

Если вы планируете установить потолочный вентилятор, посетите мой пост в блоге со схемами подключения потолочного вентилятора для получения дополнительных инструкций.

Схемы подключения однополюсного выключателя света смотрите в моем посте здесь .

Чтобы подключить настенные выключатели для управления электрическими розетками, см. мой пост здесь .

НАЖМИТЕ ЗДЕСЬ, чтобы увидеть все мои товары в наличии на RedBubble

КАК ОПРЕДЕЛИТЬ ПРОВОДА 3-ПОЗ. «Сначала определите провода LINE и LOAD».

ЛИНИЯ проста, потому что это ваш источник питания, и он всегда находится под напряжением. Как только у вас есть горячий провод LINE, нейтраль LINE находится в том же кабеле. НАГРУЗКУ может быть немного сложнее найти, но используя горячий провод LINE и цоколь лампы с косичкой с лампочкой накаливания легко проверить каждый провод без перегорания автоматического выключателя.

Нейтрали должны быть подключены, чтобы этот метод работал, поэтому вы подключаете по одному белому проводу к нейтрали LINE, а затем проверяете каждый другой провод с розеткой косички, подключенной к горячему проводу LINE, и каждый другой провод. провода, пока не появится тусклое свечение в лампочке или в потолочных светильниках. Тусклое свечение означает, что лампочка косички включена последовательно с НАГРУЗКОЙ освещения.

При проверке розеток, управляемых трехпозиционными выключателями, включите в розетку лампу накаливания или галогенную лампу. Я иногда использую штепсельную розетку для адаптера розетки или розетку с косичкой.

Лучше использовать розетку с косичкой; потому что мультиметр может дать вам вводящие в заблуждение или ошибочные показания. Лампочка либо выключена, либо ярко горит, либо тускло горит. Когда он тускло горит, это означает, что он включен последовательно с другой нагрузкой. Ярко горящий означает, что он подключен к источнику питания.
