выбор выключателя, схемы подключения, особенности монтажа

Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

Содержание

  • 1 Выбор выключателя
  • 2 Схема подключения одного источника света с одноклавишным выключателем
  • 3 Схема подключения нескольких источников света с двухклавишным выключателем
  • 4 Монтаж выключателя и подключение к электросети

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Схема подключения одного источника света с одноклавишным выключателем

Схема подключения выглядит так:

Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

  • Распределительная коробка
  • Монтажная коробка для выключателя или подрозетник
  • Одноклавишный выключатель
  • Источник света
  • Двухжильные провода

Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая).

Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

Схема подключения нескольких источников света с двухклавишным выключателем

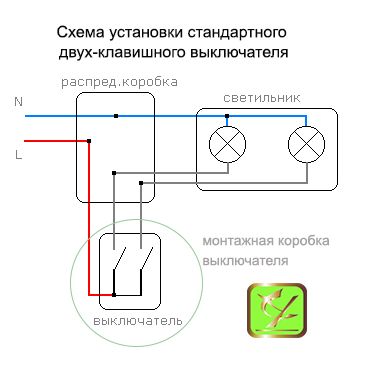

Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.


Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

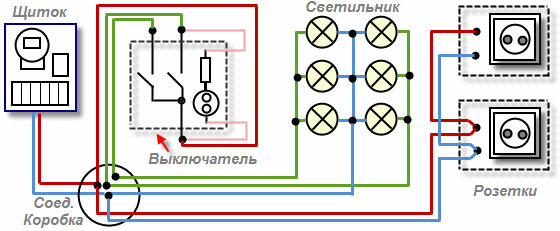

Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

Монтаж выключателя и подключение к электросети

При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети.

На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

  1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
  2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
  3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
  4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
  5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
  6. Вставляем провода в клеммные отверстия выключателя.
  7. Надежно зажимаем провода в выключателе.
  8. Проверяем правильность подключения проводов.
  9. Вставляем выключатель в монтажную коробку.
  10. Выравниваем выключатель «на глазок» или с помощью уровня.
  11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
  12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
  13. Наслаждаемся, правильно выполненной своими руками работой.

пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так — устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

  • Проводка: открытый или скрытый вариант
  • Способ коммутации проводов выключателя
    • Зажим винтового типа
    • Зажим невинтового типа
  • Основные типы выключателей
  • Как выбрать «правильное» место под выключатель
  • Общая схема монтажа выключающего устройства
  • Процедура установки накладного выключателя
  • Инструкция по монтажу скрытого выключателя
  • Подключение проходного выключателя
  • Выводы и полезное видео по теме

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

Устройство открытой проводки и установка соответствующих выключателей проводится там, где скрытая прокладка непрактична, опасна и мало эстетична

Установка выключателей при открытой прокладке электросети выполняется значительно проще, чем монтаж устройств для скрытой проводки

Скрытая проводка и соответствующие ей выключающие устройства лучше выглядят, они надежней защищены от внешних воздействий

Степень сложности сооружения скрытой проводки и установки выключателей существенно выше, к тому же сложнее определить место повреждения для выполнения ремонта

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Шаг 1: Перед проведением любых работ, связанных с монтажом электроустановочных устройств, следует отключить подающую ток линию

Шаг 2: Для удобства выполнения надежных подключений провода извлекаем из гнезда. Все действия желательно проводить инструментами с диэлектрическими рукоятками

Шаг 3: Аккуратно зачищаем края двух входных и одно выходного проводов от изоляции. Снять надо примерно 1 см полимерной оболочки

Шаг 4: У двухклавишного выключателя входной зажим расположен отдельно от двух выходных. К входу подключаем фазу, к выходу подсоединяем выходные провода

Шаг 5: Перед погружением механизма розетки в гнездо проверяем прочность соединений, чтобы не пришлось разбирать в ближайшее время

Шаг 5: После погружения механизма выключателя в гнездо его нужно выровнять, ориентируясь на строительный уровень

Шаг 7: Убедившись в безупречности положения механизма, фиксируем его в гнезде

Шаг 8: В завершении процесса устанавливаем рамку выключателя и его клавиши, включаем подачу тока и проверяем работоспособность

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

  • Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
  • Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
  • Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

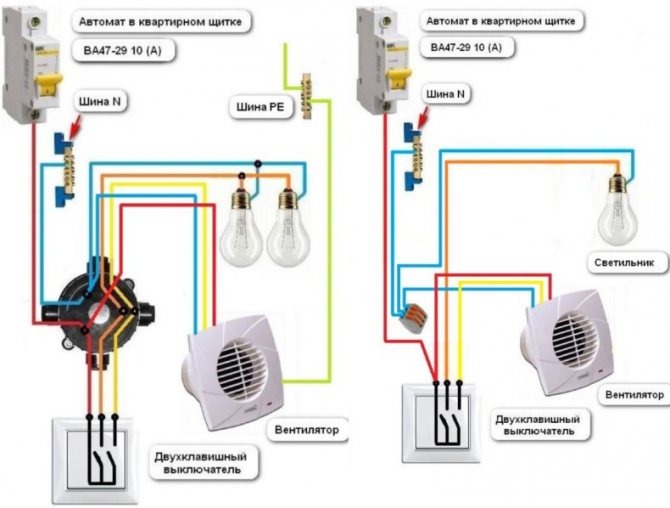

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

  • Коричневым или белым цветом изоляции провода обозначается фазная жила.
  • Синим – нулевая жила.
  • Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя — установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Шаг 1: Работы по установке простых двойных устройств и радиовыключателей с розеткой проводятся в аналогичной последовательности

Независимо от типа и назначения выключателя для его подсоединения необходимо подготовить контакты

Для подключения радиовыключателя с розеткой необходимо отсоединить нейтраль и снять изоляцию с обоих краев

В блоке выключатель-розетка подсоединение проводится к двум входам и двум выходам. Фиксация проводников выполняется в соответствии с конструкцией устройства

В зависимости от модели устройства проводится подготовка рамки, при необходимости срезаются детали, предназначенные для защиты изделия при транспортировке

Если выключатель устанавливался для управления беспроводным оборудованием, перед установкой рамки необходимо задать комбинацию

Затем производится установка клавиши устройства, предназначенного для управления работой оборудования

Радиовыключатели могут устанавливаться на двусторонний скотч, фиксироваться на стене, стеклянной двери, окне, в удобном для пользователя месте

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

  1. На проходном выключателе определяем общую клемму.
  2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
  3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
  4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
  5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После — в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

Как подключить автоматический выключатель GFCI? 1-, 2-, 3- и 4-полюсная проводка GFCI

Содержание

GFCI или RCD или RCCB или ELCB?
  • GFCI является аббревиатурой от « Прерыватель цепи замыкания на землю »

УЗО и ВДТ

  • УЗО является сокращенной формой « Устройство защитного отключения »
  • RCCB также известен как « Устройство защитного отключения ».

GFCI и RCD или RCCB одинаковы.

В Америке он широко известен как GFCI « Прерыватель цепи замыкания на землю » или «

GFI » Прерыватель замыкания на землю » или ALCI «6» Прерыватель тока.

В Европе и Австралии то же самое известно как RCD «Residual Current Interrupter » или RCCB « Устройство защитного отключения » или если устройство защиты от перегрузки по току, такое как MCB, используется с комбинацией УЗО, т.е. RCD + MCB , тогда оно известно как RCBO « Устройство защитного отключения с защитой от перегрузки по току ». Они также известны как предохранительные выключатели. RCD может быть определен как Current Operated ELCB , известный как RCCB .

ELCB  расшифровывается как « Автомат защиты от утечки на землю 9». 0006», и он был заменен последним устройством RCD из-за некоторых недостатков ELCB (поскольку он работает при правильном заземлении).

  • Связанный пост: Разница между автоматическими выключателями MCB, MCCB, ELCB и RCB (RCD или RCCB)

УЗО и УЗО используются для защиты от поражения электрическим током в случае замыканий на землю и токов утечки и размыкания цепи. Согласно IEC и NEC, эти устройства необходимо использовать и устанавливать в водоемах, таких как прачечная, кухня, спа, ванная комната и другие установки вне помещений.

Теперь у вас есть идея, так как мы собираемся показать различные электрические схемы для однополюсных, двухполюсных, трехполюсных и четырехполюсных (как однофазных, так и трехфазных) автоматических выключателей RCD (RCCB) или GFCI.

Имейте в виду, что разница между однополюсными и двухполюсными обычными автоматическими выключателями и GFCI заключается в том, что на задней стороне GFCI есть встроенный белый провод, который должен быть подключен к нулевой шине в сети питания или не будет работать и правильно защищать цепь.

Кроме того, вы можете прочитать разницу между GFCI и AFCI в предыдущем посте.

  • Сообщение по теме: GFCI: Прерыватель цепи замыкания на землю. Типы, работа и применение

Подключение однополюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка подключена и защищена однофазным однополюсным автоматическим выключателем GFCI.

Встроенный белый провод в автоматическом выключателе прерывателя цепи замыкания на землю должен быть напрямую подключен к нулевой шине входящего питания в распределительном щите домашней сети, иначе он не будет работать.

Линия (горячая, активная или фаза) напрямую подключается к входу GFCI, а выход подключается к клемме линии обычной розетки/розетки. Нейтраль нагрузки выключателя GFCI была подключена к клемме нагрузки розетки. Клемма заземления розетки подключается к шине заземления в распределительном щите.

Таким образом, эта розетка 15–16 А, 120 В имеет защиту GFCI с помощью выключателя GFCI на 20 А, и ее рекомендуется использовать в водоемах, таких как ванные комнаты, кухня, спа и другие наружные помещения.

Такая же проводка может быть выполнена для цепи 230 В, 13 А с использованием правильного размера провода, соответствующего номинала автоматического выключателя и подходящего номинала выключателей и розеток.

  • Сообщение по теме: Как подключить розетку GFCI? – Схемы электрических соединений GFCI

Подключение двухполюсного автоматического выключателя GFCI

Следующая схема подключения показывает, что обычная розетка подключена и защищена двухполюсным автоматическим выключателем GFCI.

То же, что и вышеприведенная схема подключения для 1-полюсного GFCI CB, встроенный белый провод на задней стороне GFCI должен быть подключен к нейтральной шине в основном DB. Вход подключается к горячему проводу от главного MCB. Два провода в качестве выхода (горячий и нейтральный) подключаются к линейным клеммам обычной розетки.

Таким образом, эта обычная розетка на 24 А, 120 В защищена автоматическим выключателем GFCI на 30 А.

В случае 230 В и 240 В следует использовать одну и ту же схему подключения, за исключением одной линии (L 1 или L 2 ) должны быть подключены в горячем состоянии к входной клемме GFCI.

  • Связанный пост: Как подключить комбинированный выключатель и розетку GFCI — схемы подключения переключателя/розетки GFCI

Подключение трехполюсного автоматического выключателя GFCI

Следующая проводка показывает, что спа-бассейн с горячей водой или джакузи был подключен и защищен трехполюсным автоматическим выключателем GFCI.

Как известно, при напряжении 240 В нет необходимости подключать нейтраль, но в некоторых случаях приборы следует подключать к нейтрали в соответствии с требованиями, предусмотренными производителями и инструкциями по эксплуатации.

Это 4-проводная схема подключения GFCI. Как упоминалось выше, встроенный белый провод был подключен к нулевой шине в основном DB. Две линии от MCB главного распределительного щита, такие как L 1 и L 2 (однофазный 240 В), были подключены к входу GFCI.

Как показано на рисунке, три выходных контакта подключены к блоку управления SPA, за которыми следует печатная маркировка, т. е. средний вывод является нейтральным, а первый и последний — двумя линиями, т. е. L

1 и L 2 . Наконец, заземляющий провод от заземляющей шины был подключен к клемме заземления в блоке управления SPA.

  • Связанный пост: Электропроводка распределительного щита с УЗО (устройства защитного отключения)

Подключение четырехполюсного автоматического выключателя ВДТ или ВДТ (проводка трехфазного ВДТ)

был подключен в качестве входа к ВДТ от основной платы, за которой следует автоматический выключатель, т. е. защита от перегрузки по току.

Четыре нижние клеммы и провод заземления АВДТ были подключены к блоку управления спа в следующей последовательности. Красный (L1), желтый (L2), синий (L3), черный (нейтральный) и зеленый/желтый (земля/земля).

На следующих схемах показан трехфазный четырехполюсный автоматический выключатель RCBO (RCB + MCB) для управления и защиты спа с горячей водой.

В случае трехфазной проводки СПА используйте провод калибра 12 или 10 для каждой линии. Например, используйте 12# или 4,0 мм 2 проводов до 12 кВт, три фазы 415–480 В, максимальный ток 18,2 А. Используйте провод 8 # или 6,0 мм 2 для той же трехфазной спа мощностью 12 кВт 208 В, где максимальный ток составляет 33,3 А. В случае более высокой мощности используйте провод соответствующего размера в соответствии с таблицей и руководством.

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать розетку GFCI.
  • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.
  • Используйте правильную полярность, т. е. проверьте клеммы нагрузки и линии при установке устройства GFCI для защиты. Другими словами, для правильной работы подсоедините провода к правильной стороне розетки.
  • Рекомендуется регулярное техническое обслуживание, проверки и испытания при проверке портативного устройства защитного отключения перед каждой операцией.
  • Свяжитесь с уполномоченным и лицензированным электриком для установки GFCI, если вы не уверены в схемах подключения.
  • Мы использовали красный цвет для горячей линии или линии 1, желтый для линии 2, синий для линии 3, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие схемы и руководства по монтажу проводки:

  • Монтаж однофазной электропроводки в доме — NEC и IEC
  • Установка трехфазной электропроводки в доме – NEC и IEC
  • Как подключить автоматический и ручной переключатели и переключатели резерва (1 и 3 фазы)
  • Установка однофазной электропроводки в многоэтажном здании
  • Установка трехфазной электропроводки в многоэтажном здании
  • Как подключить термостат одновременного нагрева воды 120 В?
  • Как подключить термостат водонагревателя 240 В — непрерывный?
  • Как подключить трехфазный термостат одновременного нагрева воды?
  • Еще больше инструкций по установке и установке электропроводки

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Схема подключения автоматического выключателя и процедура подключения

Автоматический выключатель представляет собой электрическое защитное устройство, которое выполняет функцию ручного замыкания цепи и ручного или автоматического разрыва цепи. С помощью автоматического выключателя мы можем вручную включать и выключать источник питания. Но когда возникает неисправность, он автоматически разорвет цепь или отключит питание. Его нельзя включить снова, пока неисправность не будет устранена. Доступны различные типы автоматических выключателей в зависимости от их работы и средства защиты.

Здесь мы увидим подключение и проводку MCB, MCCB и RCCB. Автоматические выключатели — это передовые электрические защитные устройства, используемые в современных электрических цепях. Основными преимуществами использования автоматического выключателя являются то, что он более чувствителен и эффективен, им легко управлять, с помощью автоматического выключателя возможно дистанционное управление.

Миниатюрный автоматический выключатель Схема подключения и подключения

Миниатюрный автоматический выключатель или MCB представляет собой защитное устройство, обеспечивающее защиту от перегрузки и короткого замыкания. MCB используется в электрических цепях низкого и среднего напряжения и токоведущих цепях. Он в основном используется в бытовых целях и некоторых промышленных приложениях. MCB поставляется с номинальным напряжением и током, но номинальный ток MCB очень важен.

При подключении к цепи необходимо учитывать номинальный ток MCB. Если вы выберете MCB с номинальным током меньше, чем ток нагрузки, MCB будет часто отключаться. Если вы выберете MCB с номинальным током, значительно превышающим ток нагрузки, то он не сработает при возникновении неисправности из-за перегрузки. Таким образом, номинальный ток MCB следует выбирать в соответствии с нагрузкой.

Все MCB имеют идентификацию для подключения входа и выхода. На самом деле, большинство автоматических выключателей работают правильно, когда входной источник питания подключен к нижней стороне, а выход берется из верхних клемм. В любом случае, прежде чем подключать MCB, вы должны проверить его идентификацию входа и выхода.

См. также:

Автоматический выключатель в литом корпусе Схема подключения и подключения

Автоматический выключатель в литом корпусе представляет собой усовершенствованную версию автоматического выключателя. Он специально разработан для сильноточных и высоковольтных электрических цепей. MCCB также обеспечивает защиту от короткого замыкания и перегрузки. Дополнительная функция регулировки тока короткого замыкания MCCB. Да, мы можем предварительно установить или отрегулировать уставку тока короткого замыкания, при которой MCCB сработает. Кроме того, мы можем отключить MCCB дистанционно, поместив катушку независимого расцепителя в MCCB.

Здесь представлена ​​схема подключения четырехполюсного автоматического выключателя в литом корпусе. Как правило, нейтраль подключается к первой левой клемме MCCB. Здесь также вы можете видеть, что входной источник питания подключен к нижним клеммам MCCB, а выходной — к верхним боковым клеммам.

Устройство защитного отключения и схема подключения

Устройство защитного отключения или ВДТ представляет собой устройство, обеспечивающее защиту от тока утечки. Когда в цепи протекает ток утечки, он обнаруживает и отключается, поэтому основное питание отключается.

РубрикаРазное
