Вальмовая четырехскатная крыша: конструкция стропил, разметка

  • Типы вальмовых кровель
  • Конструкция четырехскатной вальмовой крыши
  • Разметка и узлы
  • Последовательность работ по устройству

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька.

В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

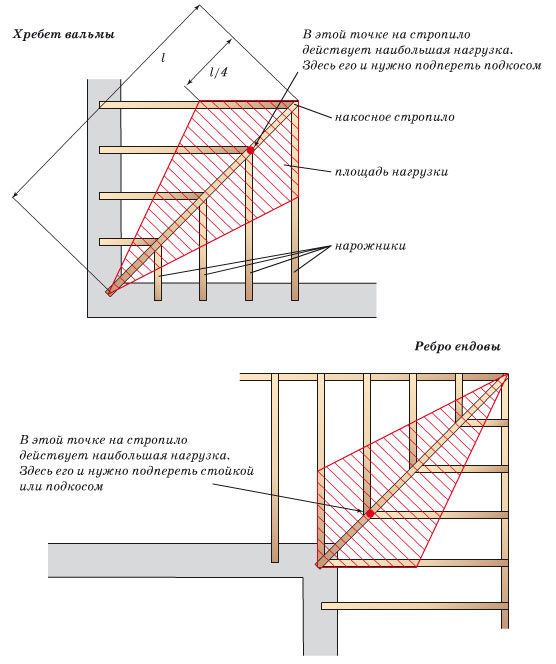

  • (1) – накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2023 stylekrov.ru

Стропильная система вальмовой крыши.

Содержание:

  • Стропильная система вальмовой крыши.
  • Расчёт стропильной системы вальмовой крыши.
  • Итог

Вальмовая крыша обладает рядом преимуществ: она красиво и оригинально выглядит, со всех сторон защищает фасад от осадков, обладает устойчивостью к ветровым нагрузкам и деформации. Но такая кровля отличается достаточно сложным строением стропильной системы, а это значит, что для её установки понадобится больше усилий и времени.

Но если разобраться в устройстве вальмовой крыши, то её монтаж не будет таким трудным. Именно поэтому в этой статье мы расскажем об особенностях её стропильной системы.

Стропильная система вальмовой крыши

В готовом виде вальмовая крыша состоит из четырёх скатов. Два из них представляют собой две трапеции, соединённые коньком, а на месте вертикальных фронтонов у такой кровли два ската в форме равнобедренных треугольников. О том, что из себя представляют другие виды кровли, можно узнать в нашей статье «Для красоты и не только: выбираем крышу для дома».

Вальмовая кровля

Элементы стропильной системы вальмовой крыши представлены на схеме. Мы расскажем о каждом из них.

Схема стропильной системы вальмовой крыши

Мауэрлат

Это мощные деревянные брусья с сечением 100х100, 100х150 или 150х150 мм, которые укладывают по периметру наружных стен. Эти балки служит опорой для стропил и помогают равномерно распределить нагрузку от веса вальмовой крыши на стены.

Лежень

Это брус, который укладывают на внутренние перегородки дома. Он служит основой для стоек и конькового прогона вальмовой крыши. Количество лежней зависит от количества внутренних перегородок, а их сечение, как правило, равняется сечению мауэрлата: 100х100, 100х150 или 150х150 мм.

Стойки

Это опоры, которые устанавливают на лежень или балки перекрытия. Их сечение должно быть не менее 38х89 мм, рекомендуемые размеры — 100х100, 100х150 или 200х200 мм. На стойки укладывают коньковый прогон. Их высота равняется высоте крыши.

Коньковый прогон

Это перекладина, которую устанавливают горизонтально на стойки, и она служит опорой для диагональных и рядовых стропил вальмовой крыши. Сечение конькового прогона должно быть не меньше 38х140 мм, рекомендуемые размеры —100х100 или 200х200 мм.

Рядовые стропила

Такие стропила служат опорой для скатов. Сверху их фиксируют на коньке, а снизу — на мауэрлате. Минимальные размеры рядовых стропил вальмовой крыши зависят от длины пролёта кровли и приведены в таблице:

Размер поперечного
сечения стропила, мм		 Максимальный пролет, м
Расчетная снеговая нагрузка, кПа
1,0 1,5 2,0
Шаг стропил, мм
38х89 3,11 2,83 2,47 2,72 2,47 2,16 2,47 2,24 1,96
38х140 4,90 4,45 3,89 4,28 3,89 3,40 3,89 3,53 3,08
38х184 6,44 5,85 5,11 5,62 5,11 4,41 5,11 4,64 3,89
38х235 8,22 7,47 6,38 7,18 6,52 5,39 6,52 5,82 4,75
38х286 10,00 9,06 7,40 8,74 7,66 6,25 7,80 6,76 5,52

Снеговая нагрузка в таблице актуальна для Московского региона

Диагональные (угловые) стропила

Это стропила, которые соединяют концы конькового прогона и углы мауэрлата. Благодаря им формируются вальмовые скаты. Всего таких стропил должно быть четыре — по одному на каждый угол дома. На угловые стропила вальмовой крыши приходится большая нагрузка, поэтому их делают из сдвоенных рядовых стропил. Таким образом, если сечение рядовых стропил равняется 38х89 мм, то сечение диагональных стропил будет равняться 76х89 мм.

Нарожники

Это те же самые стропила, только короткие. Один их конец закрепляют на диагональных стропилах, а другой конец — на мауэрлате. Размеры нарожников такие же, как и у рядовых стропил. Они приведены в таблице выше.

Затяжки

Это горизонтальные перемычки между каждой парой стропильных ног. Они притягивают стропила друг к другу и уменьшают нагрузку на стены. Затяжки, которые расположены под коньковым прогоном, называются ригелями. Затяжки у основания стропил можно использовать в качестве балок перекрытия. Сечение затяжек — 50х150 мм.

Подкосы

Это подпорки, которые поддерживают рядовые стропильные ноги и нарожники. Они нужны для увеличения жёсткости стропильной конструкции. Нижнюю часть подкосов устанавливают либо на лежень, либо на балки перекрытия. Угол наклона подкосов варьируется от 45º до 53º. Сечение подкосов должно равняться размерам рядовых стропильных ног.

Шпренгели

Это подпорные конструкции в форме перевёрнутых букв Т. Их устанавливают на углах пересечения балок мауэрлата таким образом, чтобы их вертикальная часть подпирала диагональные стропила. Для большей прочности в шпренгельную конструкцию устанавливают два подкоса. Такая опора называется шпренгельной фермой. Как правило, для горизонтальной части шпренгеля используют бруски сечением 100х150 мм, для вертикальной — 100х100 мм, а для подкосов — 50х100 мм.

Кобылки

Это бруски, которые прикрепляют к рядовым стропилам и нарожникам. Это нужно, чтобы они были более длинные и формировали карнизные свесы. К длине кобылок прибавляют 30-50 см, чтобы соединить их внахлёст со стропилами. Сечение у кобылок такое же, как и у стропил.

Расчёт стропильной системы вальмовой крыши

Перед тем как делать расчёты вальмовой крыши, следует определить угол её наклона. Он зависит от нескольких факторов:

  • От ветровой нагрузки.

В регионах с большой ветровой нагрузкой лучше обустроить кровлю с углом наклона от 25° до 30°. Это связано с тем, что более крутые крыши обладают высокой «парусностью» и особенно уязвимы воздействию сильного ветра. Более пологие скаты при сильном ветре может просто сорвать.

  • От снеговой нагрузки.

Если вы живёте в регионе, где зимой выпадает много снега, то стоит установить кровлю с минимальным уклоном в 45°. Благодаря этому, снег будет сам сходить с кровли, а не накапливаться и обрушиваться в виде «лавины». Более подробно эта тема рассматривается в статье «На какой крыше меньше задерживается снег».

  • От материала кровельного покрытия.

В зависимости от того, из чего вы собираетесь обустраивать кровлю, следует учитывать её минимальный уклон:

Кровельный материал Минимальный уклон кровли
Шифер 22°
Рулонные материалы (рубероид)
• в три слоя;
• в два слоя; 		2-5°
15°
Профилированный лист 12°
Металлочерепица 14°
Материал на основе битума и целлюлозы 6°
Мягкая (гибкая) черепица 11°

Чтобы определить длину элементов стропильной системы вальмовой крыши, нужно сделать следующие расчёты:

  • Высота конька (стоек)
    Формула: H = D x tg a/2.

H — высота конька.

D — ширина дома.

а — угол наклона кровли.

Предположим, что ширина дома равняется 4 м, а угол наклона кровли — 45°. Тогда расчёты будут следующие:

H = 4 x 1/2

H = 2

Высота конька — 2 м.

Также можно сначала определить оптимальную высоту конька, и в зависимости от неё уже ставить стропила под определённым углом. Если вы собираетесь сделать под кровлей жилую мансарду, то лучше сделать именно так. Главное, учитывайте минимальный наклон кровли в зависимости от кровельного материала, ветровой и снеговой нагрузки.

  • Длина конькового прогона
    Формула: K = L – D.

K — длина конька.

L — длина дома.

D — ширина дома.

Длина дома — 6 м.

Ширина — 4 м.

Делаем расчёт длины конькового бруса:

К = 6 — 4

К= 2

Длина конькового прогона — 2 м.

  • Длина рядовых стропил вальмовой крыши
    Формула: R = √ H2+d2

R — длина рядовых стропил

H — высота конька.

d — половина ширины дома.

Высота конька — 2 м.

Половина ширины дома — 2 м.

Рассчитываем длину рядовых стропил:

R = √4 + 4

R = 2,83

Длина рядовых стропил — 2,83 м.

  • Длина диагональных стропил
    Формула: Q = √ R 2 + d2.

Q — длина диагональных стропил.

R — длина рядовых стропил.

d — половина ширины дома.

Мы уже вычислили, что длина рядовых стропил — 2,83 м, а половина ширины дома равняется 2 м.

Q = √ (8 + 4)

Q = 3,47

Длина диагональных стропил — 3,47 м.

  • Длина нарожников
    Формулы:
    Длина первого нарожника = 2/3 от R.
    Длина второго нарожника = 1/3 от R.

R — длина рядовых стропил.

Таким образом, если длина рядовых стропил равняется 2,83 м, то длина 1 нарожника будет — 1,89 м, а длина второго — 0,94 м.

  • Длина кобылок
    Формула: J = U/cos a

J — длина кобылки.

U — расстояние от стен дома до карнизного свеса.

а — угол наклона кровли.

Известно, что угол наклона кровли равняется 40°, расстояние от стен дома до карнизного свеса — 30 см, исходя из этого делаем расчёт:

J = 30/0,76

J = 39,4

Длина кобылок — 39,4 см.

Итог

Вальмовая кровля состоит из двух трапеций, соединённых коньком, и двух треугольников вместо фронтонов.

Чтобы правильно смонтировать вальмовую крышу, нужно знать устройство её стропильной системы. Она состоит из мауэрлата, лежня, стоек, конькового прогона, рядовых и диагональных стропил, а также нарожников и кобылок. Для усиления стропильной системы вальмовой крыши под рядовые стропила устанавливают подкосы, а под диагональные — шпренгели и шпренгельные фермы.

Перед установкой такой стропильной системы нужно определить угол наклона кровли, который зависит от кровельного материала, снеговой и ветровой нагрузки. Также нужно сделать несколько расчётов: вычислить высоту конька, длину конькового бруса, рядовых и диагональных стропил, а также нарожников.

5 типов и стилей вальмовых крыш (плюс 20 фотопримеров домов с вальмовой крышей)

717 акции

  • Фейсбук116
  • Флипборд

Родственный:  Типы кровельных вентиляционных отверстий | Типы кровельных ферм | Типы свесов крыши | Как долго служат крыши

Что такое вальмовая крыша?

Шатровая крыша или четырехскатная крыша представляет собой тип кровли, который со всех сторон спускается вниз к стенам и, следовательно, не имеет вертикальных сторон. Шатровая крыша является наиболее часто используемым стилем крыши в Северной Америке после остроконечной крыши.

Типы:

  • Обычная вальмовая крыша,
  • Полубедро,
  • Крестовина бедра,
  • Пирамидальное бедро
  • Хип и Долина

Этот стиль кровли стал популярным в Соединенных Штатах в 18 веке в ранний георгианский период. Многие среднеатлантические и южные дома имели шатровую крышу, и крыша была ключевой характеристикой южных плантационных домов 18-го века, особенно тех, которые были построены во французском колониальном или французском креольском стилях. Эти крыши не только эстетичны, но и более аэродинамичны, чем плоские крыши.

Следовательно, их предпочитают в регионах, подверженных ураганам и ураганам. Шатровые крыши бывают всех форм и размеров. Мы начинаем эту статью с описания 5 различных типов вальмовых крыш.

Далее следует подборка из 20 фотографий домов с вальмовой крышей.

5 типов шатровых крыш

Не все шатровые крыши одинаковы. Существуют вариации стиля и дизайна вальмовой крыши. Вот 5 типов.

1. Обычная вальмовая крыша

Обычная вальмовая крыша имеет прямоугольную форму с четырьмя гранями. Наклон или наклон крыши почти всегда одинаковы, и, следовательно, они симметричны по своим осевым линиям. Более длинные стороны имеют трапециевидную форму, а стороны спереди и сзади имеют треугольную форму и называются бедрами.

Одним из недостатков вальмовой крыши является то, что она оставляет очень мало места на чердаке и подвержена протечкам.

2. Полувальмовая крыша

Полувальмовая, двускатная или срезанная двускатная крыша обычно характеризуется фронтоном, но вместо этого верхние точки фронтона заменяются небольшим вальмом. Одним из преимуществ полувальмовой крыши является то, что на ней можно разместить желоб, который можно легко закрепить по всему дому. Полувальмовая крыша состоит из элементов двускатной и четырехскатной крыши.

Эти виды крыш очень распространены в Европе, особенно в Австрии, Словении, Дании, Германии и районе Велден на юго-востоке Англии.

3. Вальмовая крыша

Вальмовая крыша является одним из самых популярных вариантов вальмовой крыши. Поперечные вальмы расположены перпендикулярно Г-образным зданиям, и их конструкция может быть уподоблена соединению двух зданий с вальмовыми крышами. Шов образует ендову или вальмовую крышу.

Как и полувальмовая крыша, эти крыши также отлично подходят для установки желоба и обеспечивают защиту от сильного ветра. Они были очень популярны в Италии в 19 9041  веке, но стали фаворитом в домах в стиле ранчо в Северной Америке в 20 9 году.0041-й -й век.

4. Шатровая пирамидальная крыша

Шатровая крыша, уложенная поверх квадратной конструкции, образует пирамидальную шатровую крышу или крышу-павильон. Все четыре стороны крыши имеют одинаковые шатры на всех углах и встречаются на единой центральной вершине, образуя отчетливую пирамиду. Эти конструкции пирамидальной крыши обычно встречаются на беседках и других зданиях-павильонах.

5. Шатровая и ендовильная крыша

Шатровая и ендовильная крыша может быть частью конструкции неправильной формы. У таких зданий может быть более четырех вальм на крышах, и они образуют ендовы на внутренних углах. Этот тип крыши еще называют ломаной вальмовой, потому что основные вальмы соединены между собой стропилами фронтонов с одной стороны и стропилами ендовы с другой.

20 фото-примеров домов с четырехскатной крышей

Если вы ищете информацию о четырехскатных крышах, скорее всего, вы планируете установить в своем доме четырехскатную крышу. Лучший способ определить, подходит ли вам эта крыша, — это посмотреть примеры реальных домов с различными конструкциями вальмовых крыш. Вот 20 примеров (фото) домов с четырехскатной крышей.

Красный сказочный дом с вальмовой крышей

Этот красивый красный дом кажется сошедшим из сказки. Деревянное здание с шатровой крышей и небольшой трубой наверху словно находится на сказочной поляне посреди заколдованного леса. Кажется, это прекрасное место для отдыха и релаксации.

Ультрасовременный дом с вальмовой крышей

Этот потрясающий дом говорит о богатстве и роскоши. Дом состоит из нескольких вальмовых крыш, сделанных из блестящего материала, вероятно, из какого-то металла. Множество крошечных прожекторов снаружи дома придает зданию золотистое сияние, еще больше усиливая роскошный вид.

Дом с вальмовой крышей из серого камня

В этом доме много камней. Стены дома выполнены из белого камня, но внимание привлекают угольно-дымчатые камни на вальмовых крышах. Контрастные светлые и темные камни на крыше дома придают месту очень элегантный и шикарный вид.

Бело-серебряный дом с вальмовой крышей

Этот дом прекрасен в своей простоте. Стены прекрасного сияющего белого цвета, а крыша сделана из темно-серебристых вальмовых гонтов. Дом выглядит довольно воздушным и просторным и имеет отчетливую Г-образную форму за счет вальмовой крыши.

Похоже, это идеальное место для тишины и покоя.

Причудливый коттедж с вальмовой крышей

Этот дом имеет почти такое же цветовое сочетание, как и дом перед ним, с его сияющими белыми стенами и серебристой шатровой крышей. Однако он состоит из вальмовой конструкции крыши из-за ее большей и более неправильной формы. Дом имеет причудливое ощущение коттеджа благодаря разнообразию пышных зеленых растений и цветов фуксии снаружи.

Колониальный загородный дом с шатровой крышей

Белоснежные стены этого дома прекрасно контрастируют с землистыми коричневыми тонами шатровой крыши. Дом имеет элегантный загородный вид, а высокие стены делают его довольно величественным. Это мог бы быть отличный дом для некоторых зажиточных фермеров или любителей сельской местности.

Дом с вальмовой крышей Triangle Time

Этот дом состоит из прямых линий и острых углов. Теплые коричневые стены приятно контрастируют с прохладным серебристо-серым цветом шатровой крыши. Что так бросается в глаза в этом доме, так это множество красивых треугольных торцов, обращенных к лужайке перед домом.

Придает дому очень привлекательный вид.

Особняк с шатровой крышей в георгианском стиле

Этот особняк является классическим образцом георгианской архитектуры, для которого характерна пологая шатровая крыша. Дом построен из маленьких кирпичей, которые когда-то были так популярны. Этот дом с белыми трафаретными окнами и колоннами дымохода словно переносит вас в Англию 18   века.

Дом с угольной вальмовой крышей

Отличительной чертой этого потрясающего дома являются его огромные широкие темно-серые вальмовые крыши. Дом построен из бледно-кремового и серого камня с высокими окнами от пола до потолка. Однако светлая цветовая палитра уравновешивается темным грозовым оттенком его шатровых крыш.

Этот дом кажется идеальным балансом света и тьмы.

Старый дом с кирпичной крышей

Этот потрясающий кирпичный дом, кажется, имеет шатровую крышу во всех комнатах. Стены дома выполнены из кирпича бледно-нейтральных оттенков бежевого, а вот вальмовая крыша использует темный оттенок серого, оживляющий дом. Этот дом выглядит очень величественно и внушительно.

Багрово-серый дом с вальмовой крышей

Эта стена имеет очень эклектичный оттенок: половина ее стен состоит из речных камней, а другая часть окрашена в темно-малиновый цвет. Эффект усиливается серыми шатровыми крышами. В целом дом выглядит как место, куда может прийти и вдохновиться любитель искусства.

Колониальный дом с вальмовой крышей

Белые стены этого дома уравновешиваются теплыми деревенскими коричневыми цветами вальмовой крыши. Этот причудливый дом выглядит так, будто он принадлежит большому сельскохозяйственному угодью. Он также излучает колониальную ауру из-за своей остроконечной крыши.

Зеленый дом с полувальмовой крышей

Этот прекрасный дом выглядит очень уютным и уютным. Для дома характерна полувальмовая крыша с кирпичным дымоходом. Что отличает его от других домов, так это пастельно-зеленые тона его деревянной стены и остроконечный вход в дом.

Отличное место для зимнего уединения.

Серый дом с серой шатровой крышей

Дом состоит из бледно-серых стен, только одна секция имеет теплый оттенок бежевого. Над зданием возвышается серебристо-серая вальмовая крыша. Этот дом с красиво ухоженным газоном и кустами — идеальное место для вечеринки в саду.

Дом с неогеоргианской шатровой крышей

Этот дом представляет собой смесь георгианской архитектуры и современного дизайна. Бежевые стены дома оттеняет прямоугольная четырехскатная крыша. Множество окон квадратной формы и дверь посередине усиливают симметрию дома. Ухоженный газон дополняет идеальный вид дома.

Маленький серый дом с вальмовой крышей

Этот дом выглядит маленьким, но это не значит, что он не стильный. Бледно-нейтральные стены дома затмеваются серой черепичной крышей, добавляя дому столь необходимый цвет. Небольшая белая терраса, живая изгородь и ухоженный газон — идеальное дополнение к этому дому.

Нео-палладианская вилла с вальмовой крышей

Этот дом из красного кирпича заимствовал многие элементы палладианской архитектуры. Высокие и величественные окна, арочный дверной проем и темно-серая шатровая крыша являются визитной карточкой палладианской архитектуры. Эта замечательная вилла, окруженная зеленым пейзажем, кажется идеальным местом для проживания старых английских аристократов.

Вилла с вальмовой крышей из красного кирпича

В этом потрясающем доме максимально использован красный цвет. Стены состоят из кирпича ярко-красного оттенка, но крыша уравновешивает его более темным, более холодным оттенком красновато-коричневого цвета черепицы. Дом выглядит как идеальное место, чтобы провести зиму.

Элегантный кремово-серый дом с шатровой крышей

Этот кремово-серый дом — один из самых красивых домов с шатровой крышей, которые мы когда-либо видели. Холодный серый цвет шатровой крыши красиво уравновешивается бледно-кремовым оттенком стен. Нейтральные оттенки компенсируются темно-красной дверью, которая придает красок этому красивому дому.

Кораллово-розовый дом с вальмовой крышей

Этот кораллово-розовый дом отличается от всех своих серых соседей удивительно яркой вальмовой крышей. Здание выглядит так, будто даже в самые хмурые дни оно давало искру цвета и яркости. Шатровые крыши чрезвычайно универсальны, поэтому вы можете строить их как с традиционными, так и с ультрасовременными домами.

Какой тип вальмовой крыши вам больше всего нравится?

717 акции

  • Фейсбук116
  • Флипборд

Шатровая и ендовильная крыша: плюсы, минусы и примеры

Кэти Бартон | Обновлено

Купить

Шатровая крыша имеет четыре наклонных стороны, которые сходятся на коньке или пике . Вальмовая и ендовная крыша имеет более одной шатровой секции, которая встречается в области, называемой ендовой.

Шатровые и ендовные крыши сложны, но практичны для домов с пристройками, двухуровневыми и уникальными планировками. Они структурно прочны и устойчивы к ветру, но их дополнительные швы повышают вероятность протекания.

Если вы рассматриваете возможность создания вальмовой и ендовой крыши для своего дома, вот плюсы, минусы и примеры.

Что такое вальмовая и арочная крыша?

Чтобы понять вальмовую крышу и ендову, сначала нужно понять вальмовую крышу.

В простейшей форме вальмовая крыша имеет уклон со всех четырех сторон. В прямоугольных домах вальмовые секции сходятся, образуя конек; в квадратных домах стороны сходятся на пике.

Шатровые крыши популярны благодаря своей структурной целостности и высокой ветроустойчивости.

Вальмовая и ендовая крыша имеет несколько соединенных вальмовых крыш. Строители могут использовать вальмовую и ендовную крышу в домах с несколькими уровнями, необычной формы, слуховыми окнами и надстройками для домов, в которых уже есть вальмовая крыша.

Что такое вальма крыши?

Шатр крыши – это место, где сходятся две наклонные стороны. Угол бедра известен как скос бедра.

Что такое долина на крыше?

Долина крыши — это место соединения двух поверхностей крыши. Например, в вальмовой и ендовной крышах ендовой называется место соединения двух шатровых крыш.

Плюсы и минусы вальмовых и ендовных крыш

Как и любой другой стиль, вальмовые и ендовильные крыши имеют свои плюсы и минусы.

Плюсы вальмовых и ендовных крыш:

  • Эстетическая привлекательность – Вальмовые и ендоварные крыши хорошо сочетаются с большинством стильных домов и могут повысить привлекательность дома.
  • Идеально подходит для Heavy Rain   – Наклон вальмовых и ендовых крыш способствует эффективному стоку дождевой воды.
  • Улучшенная система водосточных желобов – В отличие от традиционной двускатной крыши, у вас могут быть водосточные желоба со всех четырех сторон вальмовой и ендовой крыши.
  • Ветроустойчивость – Поскольку вальмовые крыши являются самоподдерживающимися, они могут выдерживать сильные ветры.

Минусы вальмовых и ендовных крыш:

  • Более склонны к протечкам – Чем больше швов на крыше, тем больше вероятность протечек. Вальмовая крыша имеет много швов.
  • Дорогой – Некоторые вальмовые и ендовные крыши сложны, требуют специальных знаний и дополнительных затрат.

Примеры вальмовых и вальмовых крыш

Вот несколько примеров вальмовых и вальмовых крыш.

Большой дом с двускатной крышей

Michael LoBuglio Architects

Вот пример традиционной двускатной крыши классического дома. На крыше есть черепица и несколько ендов на стыке секций.

Крыша в стиле хип-хоп придает этому дому дополнительную привлекательность и вневременной вид.

Двухуровневое ранчо с шатровой и ендовной крышей

Lacy Keller Interiors

Шатровая кровля и ендовная крыша хорошо подходят для многоуровневых домов, таких как двухуровневое ранчо.

На двухуровневом ранчо есть четыре секции вальмовых крыш — две большие области, покрывающие основное строение, и две меньшие области, покрывающие крыльцо и крошечную часть дома.

Сложная вальмовая крыша двухэтажного дома

Raykon Construction

Если вам нужен пример сложной вальмовой и ендовой крыши, отметьте этот вариант. На этой фотографии этот переходный дом имеет около дюжины вальмовых крыш, которые соединяются в долинах.

Крыша также состоит из смеси материалов, включающих металлические листы и черепицу.

Новое строительство с двускатной черепичной и ендовной крышей

JDC Remodeling, LLC

Шатровые и ендоварные крыши популярны во многих домах, в том числе в новостройках. Шатровая крыша сочетает в себе современность и традиционность, что делает ее подходящей для любого стиля.

Материал этой крыши — стандартная битумная черепица.

Часто задаваемые вопросы (FAQ)FAQ

Какой материал можно использовать для вальмовой и ендовой крыши?

Многие дома с вальмовыми и ендовными крышами покрыты черепицей. Хотя черепица наиболее популярна, вы также можете использовать металл или плитку.

Что такое вальмовая крыша?

Строители используют крестообразную крышу на L-образных конструкциях. Две шатровые крыши уложены перпендикулярно и сходятся в ендове.

В чем разница между вальмовой крышей и ендовной?

Вальмовая крыша имеет четыре наклонных стороны. Впадина в крыше – это место соединения двух поверхностей крыши. В шатровой и ендовной крышах ендовы — это место, где сходятся несколько шатров.

Вальмовые и ендовильные крыши имеют более одной вальмовой крыши на одной конструкции. Долина — это место, где соединяются две поверхности крыши. Строители используют эти крыши на традиционных и современных постройках.

Наиболее важным преимуществом вальмовых и ендовных крыш является их ветроустойчивость. Они также обеспечивают лучший дренаж воды и превосходные водосточные системы. В то время как вальмовые и ендовые крыши эстетичны, их многочисленные швы увеличивают вероятность протечек.

РубрикаРазное
