Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора).

Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

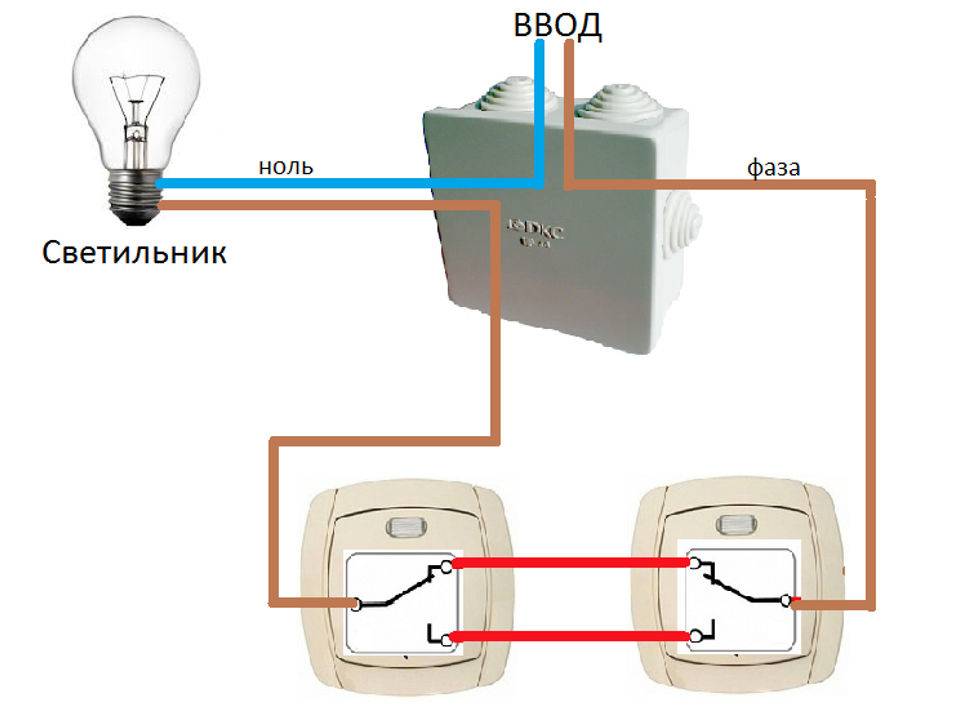

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Содержание

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:
