Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Содержание

Принцип устройства системы водяного отопления дома Виды систем водяного отопления дома Схемы системы отопления дома Система отопления и горячая вода в доме Монтаж водяного отопления дома

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана.

Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

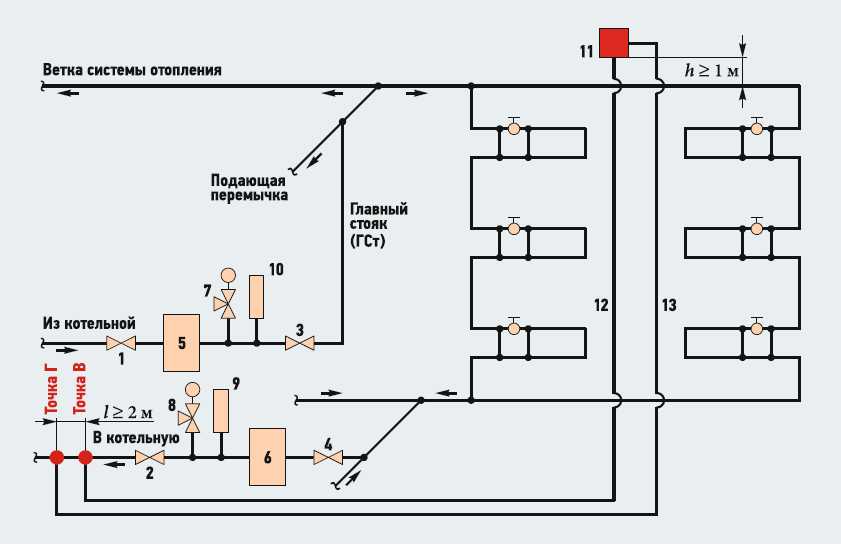

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы.

Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего.

Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т. к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Содержание

Принцип устройства системы водяного отопления дома Виды систем водяного отопления дома Схемы системы отопления дома Система отопления и горячая вода в доме Монтаж водяного отопления дома

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.

Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.

Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.

Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.

Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.

Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 — 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.

Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.

Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.

Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).

Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т. к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.

Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

Сокращение потребления горячей воды для экономии энергии

Энергосбережение


Смесители и приборы могут потреблять много горячей воды, что стоит вам денег. Вы можете снизить расходы на подогрев воды, используя и тратя меньше горячей воды в своем доме. Нагрев воды является вторым по величине расходом энергии в вашем доме, на который приходится около 18% вашего счета за коммунальные услуги. Чтобы сэкономить горячую воду, вы можете устранить утечки, установить устройства с низким расходом, изолировать доступные линии горячей воды и приобрести посудомоечную и стиральную машины, сертифицированные ENERGY STAR.

Среднее потребление горячей воды

Activity Gallons per Use
Clothes Washer 25
Shower 10
Dishwasher 6
Kitchen faucet flow 2 per минута
Расход смесителя для ванной 2 в минуту
Всего в среднем

64

Исправить утечки


Вы можете значительно сократить потребление горячей воды, просто устраняя протечки в арматуре, например, в смесителях и насадках для душа, или в трубах. Утечка одной капли в секунду приводит к потере 1661 галлона воды и может стоить до 35 долларов в год. Если бак вашего водонагревателя протекает, вам необходимо заменить его новым водонагревателем.

Установите приспособления с низким расходом

Согласно федеральным нормам, скорость потока новых насадок для душа не должна превышать 2,5 галлона в минуту (галлонов в минуту) при давлении воды 80 фунтов на квадратный дюйм (psi). Скорость потока нового крана не может превышать 2,5 галлона в минуту при 80 фунтах на квадратный дюйм или 2,2 галлона в минуту при 60 фунтах на квадратный дюйм. Вы можете приобрести качественные светильники с низким расходом воды по цене от 10 до 20 долларов за штуку и добиться экономии воды от 25% до 60%. При покупке новых насадок для душа и смесителей ищите продукты с маркировкой WaterSense. Продукты с маркировкой WaterSense подкреплены независимой сертификацией третьей стороны и соответствуют спецификациям, установленным Агентством по охране окружающей среды США в отношении эффективности использования воды и производительности.

Душевые лейки

Для максимальной эффективности использования воды выберите насадку для душа с маркировкой WaterSense и расходом менее 2,0 галлонов в минуту. Существует два основных типа душевых насадок с низким потоком: аэрация и ламинарный поток. Аэрационные насадки для душа смешивают воздух с водой, образуя туманную струю. Душевые лейки с ламинарным потоком образуют отдельные струи воды. Если вы живете во влажном климате, возможно, вы захотите использовать насадку для душа с ламинарным потоком, потому что она не создает столько пара и влаги, как аэрирующая.

До 1992 года скорость потока некоторых насадок для душа достигала 5,5 галлонов в минуту. Поэтому, если у вас есть приборы, выпущенные до 1992 года, вы можете заменить их, если не уверены в скорости их потока. Вот быстрый тест, чтобы определить, следует ли вам заменить насадку для душа:

  1. Поместите ведро, отмеченное в галлонах, под насадку для душа.
  2. Включите душ с нормальным напором воды, которым вы пользуетесь.
  3. Сколько секунд требуется, чтобы заполнить ведро до отметки 1 галлон (3,8 литра).

Если для достижения отметки в 1 галлон требуется менее 20 секунд, вы можете воспользоваться насадкой для душа с низким расходом воды.

Смесители

Аэратор — навинчивающийся наконечник крана — в конечном счете определяет максимальный расход воды из крана. Как правило, новые кухонные смесители оснащены аэраторами, которые ограничивают скорость потока до 2,2 галлона в минуту, а новые смесители для ванных комнат имеют те, которые ограничивают скорость потока от 1,5 до 0,5 галлонов в минуту.

Замена аэраторов недорога, и они могут быть одним из наиболее экономически эффективных способов сохранения воды. Для максимальной эффективности использования воды приобретайте аэраторы с расходом не более 1,0 галлона в минуту. Некоторые аэраторы даже поставляются с запорными клапанами, которые позволяют остановить поток воды, не влияя на температуру. При замене аэратора возьмите тот, который вы заменяете, с собой в магазин, чтобы убедиться, что он подходит правильно.

Купите энергосберегающие посудомоечные и стиральные машины

Наибольшие затраты на мытье посуды и одежды приходится на энергию, необходимую для нагрева воды. Вы значительно снизите свои затраты на электроэнергию, если купите и будете использовать посудомоечную и стиральную машины, сертифицированные ENERGY STAR.

Посудомоечные машины

Принято считать, что мытье посуды вручную экономит горячую воду. Однако мытье посуды вручную несколько раз в день требует значительно больше воды и стоит больше, чем использование энергосберегающей посудомоечной машины. Энергосберегающая посудомоечная машина может потреблять меньше энергии при правильном использовании и только при полной загрузке.

При покупке новой посудомоечной машины обратите внимание на этикетку ENERGY STAR и проверьте этикетку EnergyGuide, чтобы узнать, сколько энергии она потребляет. Посудомоечные машины делятся на две категории: компактные и стандартные. Хотя компактные посудомоечные машины могут показаться более энергоэффективными на этикетке EnergyGuide, они вмещают меньше посуды, что может заставить вас использовать их чаще. В этом случае ваши затраты на электроэнергию могут быть выше, чем при использовании посудомоечной машины стандартной вместимости.

Одной из функций, которая делает посудомоечную машину более энергоэффективной, является дополнительный нагреватель. Дополнительный нагреватель повышает температуру воды, поступающей в посудомоечную машину, до 140ºF, рекомендованной для мытья. Некоторые посудомоечные машины имеют встроенные усилители, в то время как другие требуют ручного выбора перед началом цикла мытья. Некоторые также активируют бустер только во время тяжелого цикла. Посудомоечные машины с бустерными нагревателями обычно стоят дороже, но они окупаются за счет экономии энергии примерно через 1 год, если вы также снижаете температуру воды на водонагревателе.

Еще одна особенность посудомоечной машины, позволяющая сократить потребление горячей воды, — возможность выбора цикла. Для более коротких циклов требуется меньше воды, что снижает затраты на электроэнергию.

Если вы хотите, чтобы ваша новая посудомоечная машина была энергоэффективной, приобретите ее с этикеткой ENERGY STAR®.

Стиральная машина

В отличие от посудомоечных машин, стиральные машины не требуют минимальной температуры для оптимальной очистки. Поэтому, чтобы снизить затраты на электроэнергию, вы можете использовать либо холодную, либо теплую воду для большинства загрузок белья. Холодной воды всегда достаточно для ополаскивания.

Неэффективные стиральные машины могут стоить в три раза дороже, чем энергосберегающие. Выберите новую машину, которая позволяет регулировать температуру и уровень воды для различных нагрузок. Эффективные стиральные машины также более эффективно сушат вашу одежду, экономя энергию при сушке. Кроме того, машины с фронтальной загрузкой потребляют меньше воды и, следовательно, меньше энергии, чем машины с вертикальной загрузкой.

Стиральные машины малой вместимости часто имеют лучшие рейтинги EnergyGuide. Однако уменьшенная емкость может увеличить количество нагрузок, которые вам нужно запустить, что может увеличить ваши затраты на электроэнергию.

При покупке новой стиральной машины выбирайте модель с этикеткой ENERGY STAR.

  • Учить больше
  • Ссылки

Нагрев воды в энергосберегающем режиме

Выбор нового водонагревателя Узнать больше

Кухонная техника Узнать больше

Прачечная Узнать больше

Покупка бытовой техники и электроники Узнать больше

  • Советы по энергосберегающему нагреву воды — SmarterHouse. org

Оценка затрат и эффективности водонагревателей, водонагревателей и тепловых насосов


При выборе водонагревателя для дома оценки его энергоэффективности и годовых эксплуатационных расходов указаны на желтой этикетке энергоэффективности. Затем вы можете сравнить затраты с другими более и/или менее энергоэффективными моделями. Это поможет вам определить экономию в долларах и срок окупаемости инвестиций в более энергоэффективную модель, которая может иметь более высокую цену покупки.

Энергоэффективность водонагревателя определяется энергетическим коэффициентом (EF), который основан на количестве горячей воды, произведенной на единицу топлива, потребляемого в течение обычного дня. Чем выше энергетический фактор, тем эффективнее водонагреватель.

Определение энергоэффективности водонагревателей, водонагревателей и тепловых насосов

Используйте коэффициент энергии для определения энергоэффективности накопительного, безрезервуарного водонагревателя или водонагревателя по потребности, а также водонагревателя с тепловым насосом.

Коэффициент энергии (EF) показывает общую энергоэффективность водонагревателя на основе количества горячей воды, произведенной на единицу расходуемого топлива в течение обычного дня. Сюда входят:

  • Эффективность рекуперации – насколько эффективно тепло от источника энергии передается воде водонагреватели с накопительными баками)
  • Циклические потери – потери тепла при циркуляции воды через бак водонагревателя и/или входные и выходные трубы.

Чем выше энергетический фактор, тем эффективнее водонагреватель. Однако более высокие значения энергетического фактора не всегда означают более низкие годовые эксплуатационные расходы, особенно при сравнении источников топлива.

В документации производителя обычно указывается энергетический коэффициент модели водонагревателя. Не выбирайте модель водонагревателя, основываясь только на ее энергетическом коэффициенте. При выборе водонагревателя также важно учитывать размер и рейтинг первого часа, тип топлива и общую стоимость.

Расчет годовых эксплуатационных расходов

Прежде чем вы сможете выбрать и сравнить стоимость различных моделей, вам необходимо определить правильный размер водонагревателя для вашего дома. Если вы еще этого не сделали, см. размер нового водонагревателя. Для оценки годовых эксплуатационных расходов накопительного водонагревателя, водонагревателя по потребности (безбакового или проточного) или водонагревателя с тепловым насосом вам необходимо знать о модели следующее:

  • Коэффициент энергии (EF) (см. выше)
  • Тип топлива и стоимость (ваша местная коммунальная служба может предоставить текущие тарифы)

Затем выполните следующие расчеты:

Для газовых и жидкотопливных водонагревателей

Вам необходимо узнать удельную стоимость топлива в БТЕ (британская тепловая единица) или терм. (1 терм = 100 000 БТЕ)

365 дней в году X 0,4105 терм/день ÷ EF X Стоимость топлива (терм) = ориентировочная годовая стоимость эксплуатации

Пример: водонагреватель на природном газе с EF 0,58 и топливом стоимость $0. 00000109/therm

365 X 0,4105/0,58 X 1,09 долл. США (стоимость природного газа по маркировке энергоэффективности) = 282 долл. США

Для электрических водонагревателей, включая тепловые насосы

Вам необходимо узнать или преобразовать удельную стоимость электроэнергии на киловатт-час (кВтч).

365 дней/год x 12,03 кВтч/день ÷ КВ x Стоимость топлива ($/кВтч) = годовая стоимость эксплуатации рынок) и стоимость электроэнергии 0,1301 долл. США/кВтч

365 X 12,03 ÷ 4,0 X 0,1301 долл. США (это последняя стоимость электроэнергии, использованной в маркировке энергоэффективности) = 143 долл. США

Потребление энергии в день в приведенных выше уравнениях основано на процедуре испытаний DOE для водонагревателей, которая предполагает температура поступающей воды 58 ° F, температура горячей воды 135 ° F и общее производство горячей воды 64,3 галлона в день, что является средним потреблением для семьи из трех человек.

Сравнение затрат и определение окупаемости

Зная стоимость приобретения и годовые эксплуатационные расходы моделей водонагревателей, которые вы хотите сравнить, вы можете использовать приведенную ниже таблицу, чтобы определить экономию затрат и окупаемость более энергоэффективных моделей. ).

Модели Цена водонагревателя ЭФ Расчетные годовые эксплуатационные расходы
Модель А
Модель B (высокий КВ)
Дополнительные расходы на более эффективную модель (Модель B)     Цена модели B — цена модели A = дополнительная стоимость модели B в долларах США

Расчетная годовая экономия эксплуатационных расходов (Модель B)



Годовые эксплуатационные расходы модели B — Годовые эксплуатационные расходы модели A = $Экономия затрат модели B в год

Срок окупаемости модели B



$Дополнительная стоимость модели B/$экономия затрат по модели B в год = период окупаемости/годы

Пример:

Сравнение двух газовых водонагревателей с местной стоимостью топлива 1,09 доллара США за тепло.

Модели Цена водонагревателя ЭФ Расчетные годовые эксплуатационные расходы
Модель А 450 долларов .58 282 $
Модель В 1050 долларов .69 237 долларов
Дополнительные расходы на более эффективную модель (Модель B)     1050-450$=600$
Расчетная годовая экономия эксплуатационных расходов (Модель B)     282-237 долларов = 45 долларов в год
Срок окупаемости для модели B     600/45 долларов в год = 13,3 года

Одна вещь, которую следует учитывать в приведенном выше примере, это то, что высокоэффективный водонагреватель представляет собой устройство с прямой вентиляцией, отвод которого может производиться с использованием ПВХ, а не металлических воздуховодов.
