Швеллер — это один из видов фасонного стального проката. В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые делают возможным его употребление в самых разных отраслях — от тяжелого машиностроения до строительства дачных домиков. Швеллеры применяются в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, ими укрепляют входные ворота и оконные проемы.

Номера, литеры и ГОСТы

По способу производства швеллер бывает гнутый и горячекатаный профиль. Различить их легко даже не специалисту — горячекатанный швеллер имеет четко выраженное ребро, а гнутого швеллера оно будет несколько закругленным. Прочие особенности различных видов швеллера определяются уже по их маркировке.

В частности, литеры А,Б и В в отношении партий горячекатанных швеллеров будут обозначать, что прокатка производилась с высокой (А), повышенной (Б) или обычной точностью (В).

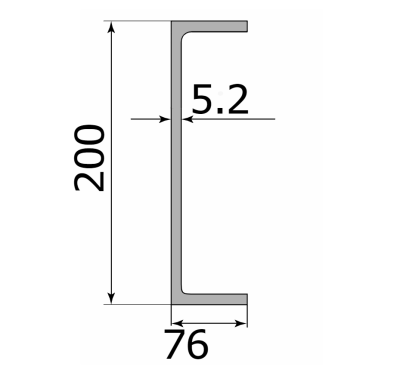

Номер швеллера обозначает высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может колебаться в промежутке от 32 до 115 мм. Маркировка швеллера, например 10П, отражает его высоту и тип профиля. Высота сечения швеллера — это вообще главный параметр в его маркировке. Номер швеллера — это его высота с сантиметрах, а соседствующие с ним буквы обозначают, что сечение швеллера может быть:

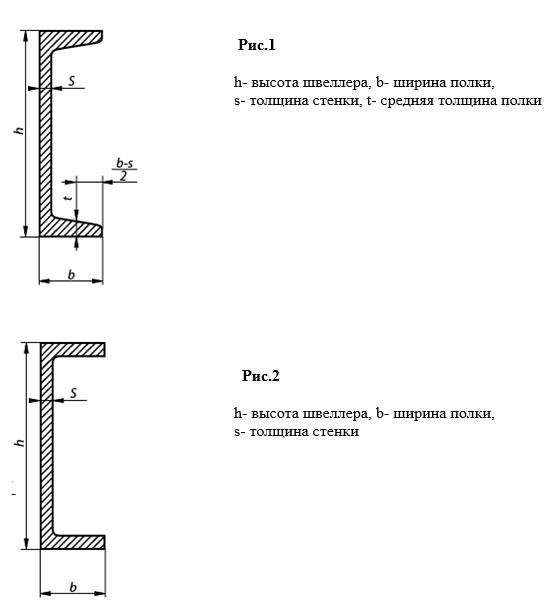

1) с уклоном граней (серии У и С), где У — это уклон, а С или Сб — специальные серии. 2) с параллельными гранями (серии П, Э и Л), где Э означает экономичную серию, а Л — легкую. Литеры С (например — 18С, 20С и т.д.), можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267. 1-90). Встречаются еще иногда и экзотические виды швеллеров. Например, ГОСТ 21026-75 определяют параметры швеллеров с отогнутой полкой (их используют при производстве вагонеток для шахт и рудников).

Самые востребованные размеры швеллеров

Наибольшей популярностью у потребителей пользуются швеллеры с номерами от 8 до 20 Их геометрические параметры в категориях П (то есть с параллельными гранями) и сериях У (с уклоном внутренних граней) совпадают, разница наблюдается только в радиусах закругления и углах наклона полок.

Швеллер 8 применяется в основном для укрепления конструкций внутри зданий бытового и производственного назначения. При его производстве используются полуспокойные (3ПС) и спокойные (3СП) углеродистые стали, для которой характерна отличная свариваемость.

Швеллер 10 широко используется в машиностроении, станкостроении и в других областях промышленности. Он также успешно используется при возведении мостов, стен и несущих опор при строительстве корпусов производственных зданий.

Швеллер 12 очень схож со швеллером «восьмеркой», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снижать металлоемкость конструкций, возводимых с его участием.

Швеллер 14 — один из наиболее востребованных типов швеллеров. используется в строительных конструкциях для жесткого армирования несущих деталей, придавая им металлоконструкции особую прочность и жесткость. Швеллер 14 бывает обычной точности и повышенной.

Швеллер 20 выступает как несущий элемент при усилении мостов, при армировании перекрытий (в том числе и сложном) многоэтажных домов, в кровельных прогонах.

Благодаря высоким эксплуатационным качествам, «двадцатка» часто применяется в конструкциях с высокими нагрузками — как динамическими, так и статическими.

Встречаются и нестандартные применения швеллеров. Перфорированный (то есть «дырчатый») швеллер позволяет, к примеру, монтировать металлические конструкции без проведения сварочных работ, что значительно сокращает время монтажа. Для перфорации лучше всего подходят швеллеры с большой высотой полок и широким расстоянием между ними. Такие изделия обозначаются буквами ШП — «Швеллер Перфорированный» и чаще всего применяются при строительстве временных конструкций (например — строительных лесов) или складских стеллажей.

Для создания таких сооружений лучше подходят швеллеры с малыми номерами, поскольку вес стеллажа (а значит и швеллера, из которого он собран) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «охранного» каркаса при прокладке проводов электросетей высокого напряжения.

Иногда швеллеры используют еще в качестве направляющего грузоподъемного устройства, в том числе, как пандусы для колясок и тележек.

В общем, применение швеллеров может быть разнообразным, но все-таки главное их назначение — это укрепление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить швеллер

Номер швеллера	Масса 1 метра в кг	Метров в тонне
5	4,84	206,6
6,5	5,9	169,5
8	7,05	141,8
10	8,59	116,4
12	10,4	96,2
14	12,3	81,3
16	14,2	70,4
18	16,3	61,3
20	18,4	54,3
22	21	47,6
24	24	41,7
30	31,8	31,4

Условные обозначения в маркировке швеллера — как в них разобраться?

А поскольку главное назначение швеллера состоит в том, чтобы выдерживать нагрузки, то из его маркировки прежде всего требуется узнать параметры, которые позволят эту нагрузку рассчитать, а именно — состав стали, ее прочность, качество прокатки и так далее.

Что же можно узнать из маркировки?

К примеру, перед нами упаковка горячекатанных швеллеров, на которой написано: 30П-В ГОСТ 8240-97/Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30П — то есть с параллельными гранями и высотой сечения 30 см. Буква В указывает на обычную точности прокатки В, выполненный из стали Ст3, четвертой категории, первой группы.

Тот же швеллер, но только из стали 09Г2С повышенной точности прокатки получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89, в котором 345 будет означать прочность стали, соответствующую сорту 09Г2С.

А вот в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буква А будет обозначать высокую точность профилирования стальной заготовки (штрипсы) из второй категории стали Ст3сп, из которой изготовлен гнутый равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Виды нагрузок и швеллеров

Вид А. «Козырек над подъездом». К такому типу относятся балки, где имеются жесткие заделки. Нагрузка обычно поступает равномерно. Это могут быть козырьки над подъездами. Для их изготовления применяют сварку. Делают из двух швеллеров, присоединенных к стене, а пространство заполняется железобетоном.

Вид B. «Межэтажные перекрытия»Жестко закрепленные однопролетные балки, нагрузка на которые распределена равномерно. Обычно это балки перекрытий между этажами.

Вид C. «Шарнирная балконная опора». Балки имеют две опоры с консолью, нагрузка между ними распределяется равномерно, но они выпущены за пределы наружных стен. Это необходимо для создания опоры балконных плит.

Вид D. «Под две перемычки». Это однопролетные шарнирно-опертые балки, на которых действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается другая пара балок-перекрытий.

Вид E. «Под одну перемычку». Это однопролетные шарнирно-опертые балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балки другого перекрытия.

После того как будет уточнено к какому виду относится данный швеллер и куда будет идти основная нагрузка подбирается формула расчета.

Прикидочный способ расчета нагрузки на швеллер

Чтобы произвести расчет надо сделать следующее:

-Сперва определить полную нагрузку, которая будет действовать на балку – и умножить ее на нормативный коэффициент надежности по нагрузкам.

-Полученный результат умножить на шаг балок (в данном случае это касается швеллеров).

Далее необходимо сделать расчет максимально изгибающегося момента.

Все данные для швеллера берутся по ГОСТу.

Формула такова: изгибающий момент Мmax будет равен расчетной нагрузке умноженной на длину швеллера в квадрате. Единица измерения — килоНютоны на метр. ( 1 кНм = 102 кгсм)

Затем перейти к вычислению нужного момента сопротивления балки.

Формула такова: момент сопротивления Wтр будет равен Мmax, который умножен на коэффициенты условий работы и поделен на 1,12 (это коэффициент для учета пластически деформаций).

Таким образом получим требуемое сечение. Но при этом нужно помнить, что номер швеллера должен быть больше требуемого момента сечения.

Видео по теме:

Швеллер 16 (id 77748867)

В наличии имеются все типоразмеры Швеллера

Оцинкованный швеллер
Гнутый швеллер
Равнополочный гнутый швеллер
Неравнополочный гнутый швеллер

Купить Гнутый швеллер в Казахстане

Гнутый швеллер является распространенным металлопрокатом. Основная внешняя характеристика представлена П-образной формой. В отличие от горячекатаного аналога такое изделие задействуется в металлоконструкциях, на которых не оказываются колоссальные нагрузки, и на которые не являются несущими.

Особенность гнутого швеллера заключается в наличии закругленных наружных углов, по толщине все участки абсолютно одинаковы. Этот фактор обуславливает более упрощенную сварку, иные способы обработки проката. Продукт обладает точными габаритными параметрами. Производство осуществляется на специализированных гибочных установках, которые в ходе работы по всей стальной заготовке обнаруживают имеющиеся дефекты и устраняют их.

Изготовление

Гнутый швеллер из стали производится из следующих разновидностей стали:

рулонная холоднокатаная;
рулонная горячекатаная;
углеродистая;
низколегированная;
конструкционная.

Весь производственный процесс регламентируется государственными действующими стандартами. Что же касается ассортимента описываемого проката, он достаточно широк. В эту группу входят всевозможные виды швеллеров, в том числе неравнополочных и равнополочных, которые отличаются по основным параметрам – длине, ширине.

Основные характеристики

Уже обозначено, что гнутое изделие отличается формой в виде буквы «П». Любой тип данного металлопроката имеет цифровое определение В*Ш*Т, расшифровка:

Ш – швеллерная ширина в виде размера полок. Стандартный и чаще всего используемый показатель варьируется от 26 до 100 мм.
В – швеллерная высота, которую принято еще называть показателем его средней части. В соответствии с действующим регламентом высота гнутых приспособлений из стали начинается от 25 и заканчивается 310 мм.
Т – швеллерная толщина или толщина стали, выступающей сырьем для производства. Данный показатель определяется от 2 до 6 мм.

Швеллеры гнутого типа принято классифицировать по длине, которая зависит от типа изделия. Например, равнополочный швеллер имеет стандартную длину от 3 дл 11,8 м. Но по индивидуальным заказам изготавливаются погоны по 12 м для нестандартного применения. Для неравнополочного швеллера стандартное значение длины представлено от 3 до 11,8 м.

Гнутые швеллеры обладают рядом дополнительных характеристик, которые выделяют их среди востребованных металлоизделий:

небольшая масса;

возможность использования в металлоконструкциях, когда отсутствует необходимость в проведении сварочных работ;
устойчивость к нагрузкам на изгиб;
перенесение масштабных осевых нагрузок без ухудшения технических показателей.

Эти особенности обуславливают широкое распространение гнутого металлопроката в различных производственных сферах.

Применение

Особенность стального швеллера гнутого типа заключается в том, что среди множества металлоизделий только он не подходит для возведения несущих конструкций. Причиной тому выступает недостаточно высокий показатель прочности, которая необходима для выдерживания массивных нагрузок, оказываемых на конструкцию в ходе эксплуатации.

Швеллер гнутого типа востребован в строительной отрасли для создания новых объектов, возводимых по усовершенствованным технологиям. Без них не обходится капитальный ремонт или реконструкция старых зданий.

Малый вес гнутого металлопроката способствует тому, что не фундамент и перекрытия не оказывается большая нагрузка. Благодаря этому фактору снижается трудоемкость монтажа объекта, значительно сокращаются сроки его сдачи. В равнении с горячекатаным швеллером описываемый продукт более доступный в цене. Этим объясняется меньшая себестоимость ремонтных или строительных мероприятий, проводимых с его применением.

Без гнутого швеллера не обходятся всевозможные отделочные работы. Например, такое изделие отлично подходит для конструирования каркасной основы, стеновой облицовки. Из него выполняются перегородки, различные декоративные детали во время прокладки коммуникаций. Большое значение гнутый швеллер имеет для вагоностроения и автопрома, из него производятся массивные рамные конструкции.
