Сифон с гидрозатвором для ванны: Гидрозатвор для ванны, сифоны, купить в Санкт-Петербурге

Содержание

виды, критерии правильного выбора, установка сифона с переливом

Содержание

  1. Назначение
  2. Виды и конструктивные особенности затворов
  3. Сифон трубный
  4. Сифон гофра
  5. Сифон бутылочный
  6. Сифон плоский
  7. Скрытый затвор
  8. Какие материалы используются для затворов
  9. Дополнительные функции гидрозатворов
  10. Что необходимо учитывать выбирая затвор

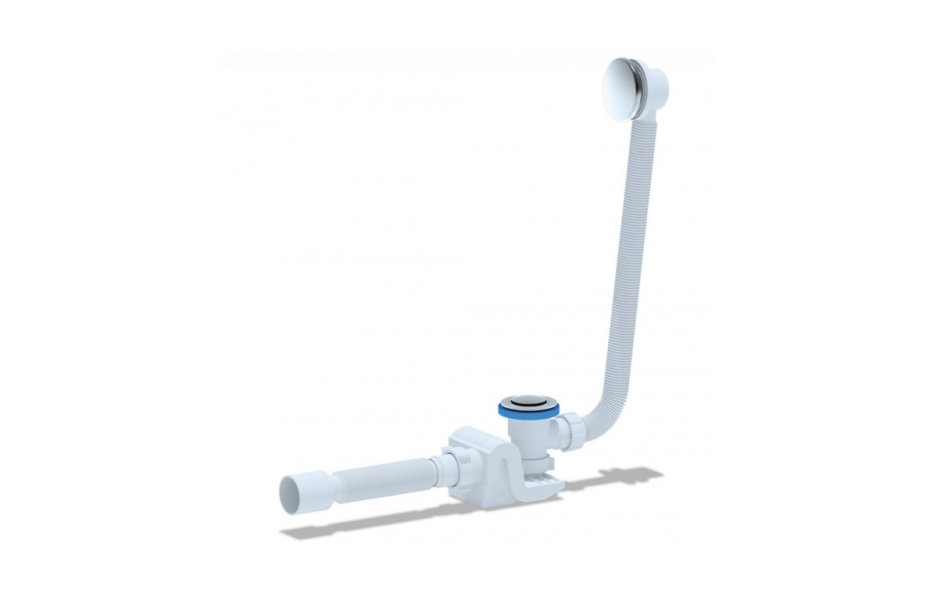

  11. Комплектация бутылочного сифона для раковины с переливом
  12. Последовательность сборки гидрозатвора

Открывая кран на кухне или в ванной, мы знаем, что вода, попадая в раковину, вытекает из неё в сливное отверстие. Однако она не сразу поступает в канализационную трубу, а проходит на этом пути через специальное водоотводное устройство, называемое сифоном (гидрозатвором) и действующее с использованием принципа сообщающихся сосудов. В статье содержатся сведения о сифонах для умывальника, но многое подойдёт и к затворным устройствам для моек и ванн.

Назначение

Гидрозатвор – устройство-посредник между раковиной и канализационной трубой, основная задача которого обеспечить своевременное отведение жидкости в слив канализации. Второстепенными (но не менее важными) функциями являются препятствие засорению труб путём задержки мусора и защита от попадания в помещение запахов из недр канализации.

Виды и конструктивные особенности затворов

На данный момент существует три основных конструктивных вида: трубный, гофрированный и бутылочный, а также их разновидности для решения тех или иных задач. Например, был создан плоский сифон для экономии места под умывальником или ванной, а для отвода воды, использованной в стиральных машинах, появились скрытые/коробчатые сифоны. Сухие затворы созданы для решения проблем в домах, где проживают периодически. Также добавились конструктивные элементы для предохранения ванной, умывальника, мойки от перелива.

Сифон трубный

Существует две модификации трубных устройств: обычные и плоские, применяемые в случае вертикальной ограниченности пространства. Чаще всего используется для умывальных раковин в ванных помещениях, где он обычно находится на виду. Он имеет привлекательный дизайн, изготавливается, как правило, из металла (обычно из латуни с хромированным покрытием), достаточно компактен.

Гидравлический замок образуется в изогнутом колене трубы. Это колено обычно съёмное. Для экстренных случаев часто имеет сливное отверстие. Части этой конструкции обычно неподвижны, но иногда могут иметь некоторую подвижность.

Достоинства:

  • простая конструкция,
  • доступная цена вследствие простоты изготовления,
  • слабо подвержен засорам, имея достаточное проходное сечение,
  • прост в установке и обслуживании.

Недостатки:

  • мелкий водный затвор,
  • необходимость тщательного подбора по месту из-за жёсткости конструкции.

Сифон гофра

Устройство изготовлено из гибкой пластиковой трубки с гофрированными складками. Приёмный патрубок имеет соединительный узел у слива раковины – приёмный компактор, органично переходящий в гофру.

За счет гибкости, обеспечиваемой гофрой, имеет достоинства:

  • Конструкция имеет минимум стыков, потому менее подвержена протечкам,
  • пластичность даёт возможность создать любую форму, поэтому может быть размещён в суженном пространстве и удобно «дотянуться» до слива.

Существуют и минусы: к такому затвору невозможно подключить шланг для перелива и шланг, отводящий сточную воду от стиральной машинки. Недостатком также является наличие складок, в которых оседает и собирается много грязи и жира. Чтобы очистить гофрированную трубу нужно либо воспользоваться химикатами, либо демонтировать всю трубу.

Сифон бутылочный

Устройства этого типа получили такое название из-за формы их центральной части — колбы, в которой образуется гидравлический затвор, оседает и аккумулируется мелкий мусор.

Конструкция устройства состоит из нескольких отдельных частей, монтируемых на месте и допускающих возможность подключения сливного шланга для умывальника с переливом, или шланга от стиральной машинки. С канализацией соединяется гибкой или жёсткой трубой. К достоинствам относятся: лёгкая сборка и разборка, простота обслуживания. Случайно утерянная мелкая вещь не улетит в канализацию вместе с потоком воды, и может быть обнаружена на дне резервуара. Минус, по сравнению с гофрированным затвором, – более сложный монтаж.

Сифон плоский

Особой разновидностью является сливное устройство, имеющее плоскую конструкцию. Применяется тогда, когда другие типы устройств не подходят для установки по своим габаритам.

Скрытый затвор

Выполнен в виде отлитой в теле сантехнического прибора системы каналов, включая и переливные. Встречается в современных умывальниках. Так конструкторы свели к минимуму число стыковых соединений, которые являются местами потенциальных протечек.

Какие материалы используются для затворов

В настоящее время гидрозатворы изготавливаются из металлических или пластиковых материалов, от чего часто зависят их эксплуатационные характеристики.

Достоинствами металлических устройств (из нержавеющей стали, сплавов меди и др.) является:

  • прочность,
  • долговечность,
  • эстетичный внешний вид,
  • устойчивость к высоким температурам,
  • пожаробезопасность,
  • простая надёжная конструкция,
  • различный ценовой сегмент.

Часто можно встретить пластиковые затворы, изготовленные из различного вида полиэтилена или полипропилена. Они имеют малый вес, не подвержены гниению и коррозии, не задерживают грязь и известковый налёт, значительно дешевле, не боятся кислот. Коэффициент линейного расширения пластиковых изделий выше, чем металлических, поэтому их монтаж упрощается, не требует для уплотнения дополнительных материалов. Но пластики плохо работают при резких температурных перепадах, менее презентабельны, плохо устойчивы к высоким температурам.

Дополнительные функции гидрозатворов

Чтобы ёмкость не переполнялась, и вода не выливалась на пол, на некоторых умывальных чашах имеется верхний выпуск. В таком случае устанавливается затвор для умывальника с переливом – дополнительной трубой, по которой отводится вода, достигшая максимальной отметки. Переливом на данный момент комплектуются многие разновидности затворных устройств.

Сифоны могут предназначаться также для слива одновременно из умывальника и из стиральной машины. Для этого они комплектуются дополнительным боковым входом. Отвод монтируется между горловиной раковины и гидрозатвором.

Что необходимо учитывать выбирая затвор

Выбирая ту или иную модель, желательно постараться соединить воедино две вещи – беспроблемную, экономичную эксплуатацию и презентабельный внешний вид. Для этого при выборе нужно учесть или выполнить следующие пункты:

  1. Обязательно измеряется диаметр горловины. У раковин умывальников и моек он может быть разный. Для того, чтобы получился герметичный стык сифонного и раковинного отверстий, их диаметры должны совпадать. Затвор, имеющий присоединительный размер 1 ½, не подойдёт для умывальника 1 ¼ или мойки 3 ½.
  2. Если раковина имеет дополнительное выходное отверстие, нужен сифон с переливом.
  3. Если в ванной устанавливается стиральная машина, для подключения её сливных шлангов выбирается затвор с отводным патрубком.
  4. В горизонтальной проекции замеряется расстояние от канализационного выхода до горловины умывальника. Длины сифонной трубы должно хватить, для проведения воды на это расстояние. Если условие не выполняется, нужно продумать возможность и конструктивное решение для его удлинения.
  5. Часто выпуски входят в комплектацию смесителей и раковин. Если выпуска не имеется, то его нужно приобретать вместе с гидрозатвором.
  6. Если выход канализации не находится напротив сифона, а смещён более, чем 2-4 см, предпочтительнее установить гофрированную трубу или бутылочное устройство с гибкой трубой.
  7. Диаметр выводной трубы гидрозатвора должен обеспечивать суммарный отвод воды из умывальника и техники, подключённой дополнительно.
  8. Входной диаметр канализации бывает разным. Патрубки канализации имеют присоединительные размеры – 35, 40, 50 мм. Выводная труба гидрозатвора должна в идеале соответствовать канализационному диаметру или быть меньше. В таком случае применяются переходники. Не получится установить гидрозатвор с размером больше входного.
  9. Свои требования предъявляет и специфика использования помещения. Для помещений, не отапливаемых зимой, лучший выбор – сухой сифон.
  10. Самым рациональным можно признать вариант, когда при оборудовании умывальника приобретается весь комплект: раковина со смесителем и сифон.
  11. К некоторым зарубежным умывальникам поставляются «родные» сифоны, но не подходят наши отечественные. Поэтому для таких раковин лучше приобретать сифоны, которые изготовлены специально для них. Например, выбирая керамический прибор, нужно позаботиться о приобретении подходящего сифона для раковины умывальника.
  12. Обязательно учитываются эстетические требования. Если пространство под раковиной закрыто от взора, устройство гидрозатвора не видно, его внешний вид может быть не важен. Для раковины с открытым нижним пространством пренебрегать эстетическими требованиями не стоит. Здесь более уместным «сифонным» решением будет хром или нержавеющая сталь. Хромированная латунь или нержавейка – прекрасный выбор для оснастки умывальной чаши из прозрачного материала.
  13. Не всегда стоимость изделия пропорциональна его качеству. Устройства российского производства могут быть не хуже импортных, но меньшими по цене.

Если вопрос ставится жёстко: красивый или функциональный, правильнее ориентироваться на эксплуатационные качества.

Комплектация бутылочного сифона для раковины с переливом

Бутылочный гидрозатвор сложен конструктивно, но собирается легко. В систему входят следующие составляющие:

  • Верхняя часть – выпуск, состоящий из основания, сетки и болта. Устанавливается непосредственно на чашу умывальника.
  • Горловина гидрозатвора прикручивается к выпуску широкой гайкой. Может быть дополнена патрубками.
  • Переливной шланг присоединяется пластиковой гайкой к выпуску/горловине.
  • Переливная сетка крепится болтом.
  • Тело гидрозатвора состоит из бутылки (чаши) и входящей в неё горловины.
  • Отводящий патрубок соединяет затвор с системой канализации.
  • Уплотнители и манжеты.

Все соединения деталей содержат резиновые уплотнители для недопущения протечек.

Последовательность сборки гидрозатвора

Пластиковая система собирается легко, без приложения чрезмерных усилий при прикручивании. Гайки просто закручиваются до упора, но без пережима, поскольку могут лопнуть. Важно не забывать устанавливать прокладки.

  1. Начинается сборка с монтажа выпуска. Под сетку на сливное отверстие кладётся уплотнительное кольцо, второе – накладывается на раковину снизу и устанавливается основание выпуска. Вся конструкция соединяется болтом (для чего понадобится отвёртка). Нужно проследить, чтобы не сместились резиновые кольца.
  2. Далее собирается перелив. Сетка крепится к раковине болтом (аналогично предыдущей операции). Переливной узел устанавливается под выпуском.
  3. Собирается тело гидрозатвора и прикручивается непосредственно к переливному узлу, либо посредством промежуточного патрубка (если планируется отведение стоков стиральной машины) при помощи гайки.
  4. Аналогично присоединяется отводящий патрубок, стыкующийся с отверстием канализации. Для герметизации стыка применяется конусный уплотнитель, узким концом направленный к канализационному отверстию.

Надеемся, что сведения помогли вам ознакомиться с разновидностями гидрозатворов, решить практические задачи их выбора и установки.

Читайте также:

Как подключить раковину самостоятельно

Сифон для ванны — обзор 10 лучших видов + [как выбрать и уход]

Как правильно собрать сифон для ванны — пошаговая инструкция

Устройство сифона для раковины, ванны, унитаза, душевой кабины

конструкции, виды, особенности работы, инструкция по установке

Содержание

  • Разновидности классических сифонов
  • Сифон с гидрозатвором сухого типа
  • Принцип действия сифонов с сухим гидрозатвором
  • Как правильно устанавливать сифон

Каждый человек в своей жизни хотя бы раз слышал запах канализации. Кроме того, газы, которые образуются в канализационной системе, могут быть не только зловонными, но также опасными для жизни и здоровья человека или взрывоопасными. Для предотвращения этих неприятностей в современной канализации применяется сифон с гидрозатвором, который стал использоваться еще с тех давних пор, когда начала применятся канализационная система в частных домах и офисных помещениях. В зависимости от сантехники, может быть внешний или встроенный сифон.

Схема работы сифона

Так, например, в унитазах, писсуарах и подобных устройствах используется встроенный сифон, в то время, как в мойках, раковинах, умывальниках и ваннах применяются внешние сифоны с гидрозатвором.

На сегодняшний день существует две основные разновидности этой конструкции:

  • классический сифон, выполненный в виде либо изогнутой трубы, либо в виде бутылки;
  • сифон с гидрозатвором сухого типа.

Разновидности классических сифонов

Как говорилось ранее, в классическом варианте устройство может быть выполнено в двух вариантах. Так, конструкция сифона с гидрозатвором бутылочного типа представляет собой колбу, в которую вставляется сливная трубка из самой раковины. При этом гофрированный шланг, который уходит непосредственно в канализацию, расположен на некотором расстоянии от дна колбы. Принцип работы такого сифона построен на том, что из-за разности высоты входящей и исходящей труб, в колбе накапливается сливная вода, которая под своим давлением в случае использования раковины поднимается до сливной трубы и уходит в канализацию. При этом в случае неиспользования раковины вода стоит на уровне слива, что образует водяную пробку, которая задерживает все неприятные запахи из канализации.

Конструкция сифона

Вторая разновидность сифонов этого типа представляет собой изогнутую трубу в виде U или S. Это позволяет в изгибах накапливать воду и тем самым не пропускать зловонные запахи из канализации в помещение. Такие сифоны пользуются значительно большей популярностью, по сравнению с бутылочными. Во-первых, они появились значительно раньше бутылочных, а во-вторых, сифоны второго типа значительно проще в изготовлении и в монтировании, поскольку у них гораздо меньше соединительных частей.

Как в первом, так и во втором случае, материалом при изготовлении сифонов сегодня выступает в основном пластик, однако также можно встретить гидрозатворы, выполненные из нержавейки. Тем не менее, во времена Советского Союза вся канализация изготавливалась из чугуна.

Сифон с гидрозатвором сухого типа

Применение классических сифонов имеет целый ряд недостатков. Для их решения учеными был разработан сифон с сухим гидрозатвором. Новинку разработала компания Hepvo. Сифоны данной разработки выполняют все те же функции, что и традиционный сифон. Компания-производитель выделила следующие преимущества сифонов с гидрозатворами сухого типа:

Сифон с сухим гидрозатвором

  1. В отличие от классических, в сифонах Hepvo не застаивается вода, что позволяет избежать накопления микробов в воде. Это особенно проявляется в помещениях, где использование ванны и раковины проходит очень редко, в результате чего образуются вредные бактерии;
  2. Сифоны сухого типа в своей работе не используют отрицательного давления, что позволяет значительно лучше проветривать канализационные трубы без использования дополнительных систем вентиляции канализационных труб;
  3. Компактный вид гидрозатвора позволяет его использовать в сложнодоступных местах, а также там, где необходимо сэкономить место;
  4. Поскольку в нем не остается воды, данный сифон можно использовать в помещениях, где бывает отрицательная температура, и при этом можно не бояться о том, что от морозов он лопнет;
  5. Применение гидрозатвора в сифоне сухого типа в виде специальной мембраны обеспечивает высокую пропускную способность, даже если в мойку или раковину попал жир. Он не застаивается в трубах, а уходит спокойно в канализацию, в отличие от сифонов классического типа, где попавший жир, соприкоснувшись с холодной водой, моментально образует пробку, которая со временем будет только увеличиваться;

    Сифон Hepvo

  6. Тесты независимых лабораторий показали, что гидрозатвор данного типа работает бесшумно, даже при большом объеме воды. В отличие от обычного сифона, в этом не слышно характерного бульканья.

Принцип действия сифонов с сухим гидрозатвором

Различают вертикальную и горизонтальные конструкции, при этом принцип действия у них абсолютно одинаковый. Он базируется на том, что сам сифон имеет форму трубки, где с одной стороны расположена горловина крепления к раковине, а с другой стороны стоит специальная мембрана, которая не пропускает канализационные воды и запахи обратно. Когда раковиной не пользуются, мембранный клапан закрыт, в случае, когда открывают воду, клапан открывается, и вода спокойно уходит в канализацию, нигде не встречая преград. Это, в свою очередь, способствует избеганию накопления мусора в каком-то определенном месте, в результате чего со временем может образоваться пробка.

Так как вода не задерживается в сифоне, то при использовании его на дачных участках можно не бояться того, что после зимнего отсутствия на даче придется долго сливать воду, чтобы убрать неприятный запах застоявшейся воды. А также можно не переживать, что без отопления сифон такой конструкции замерзнет в ваше отсутствие.

Таким образом, стоит отметить, что данная конструкция устраняет все недостатки сифонов с гидрозатворами в классическом исполнении.

Однако такая новинка еще не получила большого признания в нашей стране, так как она только начинает завоевывать рынок, и при этом многие люди побаиваются, что такая система будет не очень надежной, в результате чего ее придется значительно чаще менять.

Как правильно устанавливать сифон

Для того, чтобы установить сифон у себя в доме, можно вызвать сантехника, а можно все сделать самостоятельно. Если вы все реши сделать сами, это не составит большого труда, но при этом необходимо быть очень внимательными и придерживаться определенных правил, так как в случае невнимательности может образоваться течь, или гидрозатвор просто не подойдет по конструкции.

Изначально следует четко знать, какой именно сифон подходит к тому или иному санузлу. При этом следует помнить о том, что если речь идет о классическом гидрозатворе, то для ванны используют трубчатые сифоны, в то время как для умывальника и мойки лучше подойдут устройства бутылочного типа. При подборе того или иного гидрозатвора следует четко знать размер сливного отверстия в вашей сантехнике. Если в раковине или мойке предусмотрено два сливных отверстия, необходимо приобретать соответствующий сифон, так как иначе при переливе воды она будет вытекать через дополнительный слив прямо на пол.

В случае, если в дальнейшем планируется подключать либо посудомоечную машину, либо стиральную, следует обратить внимание на такие модели, где обеспечивается дополнительное подключение сбоку.

Для того, чтобы произвести монтаж системы, следует выполнить следующие действия:

  • измерить диаметр сливного отверстия и подобрать соответствующий сифон;
  • в случае, если необходимо подключить две мойки, расположенные по разные стороны от стены, необходимо каждую обеспечить своим сифоном;
  • проверить всю конструкцию на наличие уплотнительных прокладок в необходимых местах, а также, чтобы они были ровно и потно установлены, иначе вас может ожидать неприятный сюрприз, в результате чего все придется разбирать, устранять течь и заново собирать;
  • между раковиной и сифоном необходимо проложить специальное уплотнительное кольцо, которое предотвратит просачивание воды из-под мойки;
  • на все места, где требуется дополнительная герметизация, необходимо нанести силиконовый герметик.

Так как в сифонах классического типа происходит засор и отложение мусора в местах скопления воды, необходимо его периодически демонтировать, очищать от мусора и отложений, промывать под проточной водой и обратно монтировать. При использовании гидрозатворов сухого типа такие действия производить нет необходимости, поскольку в них мусор не застревает, а проходит в канализацию. Появление запахов говорит о том, что пришла в негодность мембрана и ее необходимо заменить. Если это невозможно, тогда стоит заменить сам сифон.

Нужна ли ванна P-Trap? – Home Efficiency Guide

Грубая сантехника для ванны может оказаться непростой задачей. Возможно, вы слышали, что установка P-Trap на самом деле не требуется. Давайте посмотрим на факты.

Нужна ли ванна P-Trap? Да, вы всегда должны устанавливать P-Trap как часть сантехники ванны или любой другой системы слива сточных вод. Отсутствие P-Trap может привести к неприятным запахам, вредным газам и проникновению мелких животных через слив вашей ванны.

Давайте внимательно рассмотрим назначение P-ловушки, проблемы, с которыми вы, вероятно, столкнетесь, если не установите ее, и некоторые из наиболее распространенных неисправностей, которые могут возникнуть у P-ловушки.

Ознакомьтесь с портативным двухтопливным генератором Champion мощностью 4375/3500 Вт — готов для автодома! (ссылка на Amazon)

Примечание: P-ловушка недорога и довольно проста в установке в зависимости от вашей конструкции. Вы можете купить их в местном хозяйственном магазине или в Интернете (ссылка на Amazon).

Дело в том, что не стоит пропускать этот шаг в процессе установки. Это приведет только к проблемам, как мы объясним ниже.

Что такое П-ловушка?

P-Trap представляет собой изогнутый кусок водопроводной трубы, используемый под раковинами, душевыми, туалетами и другими приспособлениями для слива воды . Кривизна вниз создает участок трубы, который намеренно удерживает в себе воду. Эта захваченная вода называется затвором-ловушкой.

Уплотнение ловушки измеряется от верхней точки водослива (самая высокая точка на внутренней стороне кривой) и вершины углубления ловушки. Это расстояние показывает максимальную вертикальную глубину жидкости, которую может удержать P-ловушка (источник).

P-ловушки бывают нескольких видов, в том числе цельные и двухкомпонентные. Они используются для соединения стен с водопроводной линией и собираются с помощью компрессионных фитингов.

Каждый раз, когда сточные воды из приспособления попадают в этот сифон, он вымывает старую воду и все твердые частицы, оставляя воду в P-Trap для ее замены. Этот непрерывный процесс промывки и замены воды служит нескольким целям.

Зачем мне устанавливать P-Trap?

Есть несколько очень важных причин для установки P-Trap под ванной. Все они важны для вашего здоровья и безопасности.

  1. Санитария: Самая очевидная причина использования P-Trap — это предотвращение попадания запахов сточных вод и канализационных стоков в сантехнику.
  1. Предотвращение вредных газов: Сточные воды создают много вредных газов, которые потенциально могут повторно попасть в ванную комнату через дренажные трубы, если они не установлены должным образом с P-Traps. Эти газы включают:
  • Метан
  • Моноксид углерода
  • АТОР
  • СУЛЬНАЯ ВАШЕГО ВАШЕГО

Любое из этих газов может серьезно поразить ваше здоровье. Метан может вызвать тошноту, головную боль, удушье и потерю сознания (источник). Сероводород может вызывать астматические реакции и имеет характерный запах тухлых яиц (источник). Большинство людей знают, что угарный газ и азот могут незаметно убить вас.

Однако вода в P-Trap препятствует проникновению газов в атмосферу вашей ванной комнаты и, таким образом, защищает вас от воздействия этих газов.

3.     Ловушка для твердых частиц: Это может показаться нелогичным, но P-ловушки собирают твердые частицы, такие как волосы и пух. Во время обычного процесса пропускания воды через сифон твердые частицы в конечном итоге разрушаются и смываются.

Конечно, это может привести к слишком большому накоплению и забиванию стока. P-Traps облегчают очистку забитых стоков, удерживая скопившийся осадок в пределах легкой досягаемости. Химические очистители канализации, вантузы, устройства для извлечения с крючками (змеи) и другие устройства могут очищать засоры, закрывая арматуру, как в P-Trap (источник).

И если вы когда-нибудь теряли обручальное кольцо в раковине или ребенок сталкивал игрушку в слив ванны, вы понимаете, насколько важной может быть очистка стока!

4.     Остановить паразитов: Р-ловушки также служат удобной цели, не позволяя мышам, крысам и другим паразитам пройти через всю дренажную систему и проникнуть в вашу ванную комнату.

Сантехнические нормы

Сантехнические нормы требуют установки P-Traps на всех соединениях сточных вод. Несколько специальных международных норм и правил для установки ванны:

  • P-Traps должны подсоединяться к сливному отверстию того же размера, диаметром не менее 1,5 дюймов
  • Расстояние по вертикали от приспособления до сифона не должно превышать 24 дюймов.
  • Горизонтальное расстояние от приспособления до сифона не должно превышать 30 дюймов
  • Каждое уплотнение сифона должно иметь глубину не менее 2 дюймов, но не более 4 дюймов
  • На один слив можно установить только один сифон

Эти коды обеспечивают правильное функционирование сифона P в ванне (источник).

В моей ванне нет сифона

Многие люди предполагают, что в их ванне нет сифона, потому что они не видят его, как в раковине. Однако под фундаментом часто можно обнаружить ловушки для ванн. Поскольку ванна расположена так низко к земле, p-ловушка часто предварительно устанавливается сантехником в бетон или между балками пола.

В этом видео показан процесс установки акриловой ванны, но я настроил его так, чтобы он начинался с места подключения системы слива сточных вод. Это случай, когда p-ловушка фактически находится над землей, и я включаю ее, потому что она обеспечивает визуальную точку отсчета.
