Выражение «Как глоток свежего воздуха» всегда вызывает положительные эмоции: воспринимается как комплимент или ассоциируется с чем-то долгожданным и приятным. А часто ли мы получаем наслаждение от свежего воздуха, дыша им полной грудью? Ведь, защищаясь от негативного влияния выхлопных газов, мы сами себя законсервировали в городских квартирах и офисах при помощи пластиковых окон и герметичных дверей.

Рассмотрим, как правильно организовать качественную вентиляцию в городской квартире, чтобы воздух в нем всегда оставался чистым и свежим. В начале немного статистики. По установленным нормативам ежечасно необходимо свежего воздуха в объеме:

3м3 на каждый квадратный метр жилья;
30м3 — для одного взрослого человека;
60м3 — для кухни с электрической плитой;
90м3 — для кухни с газовой плитой;
25м3 — для ванной комнаты;
50м3 — для совмещенного санузла и туалета.

По сути, вентиляция бывает естественной и принудительной.

Естественная вентиляция

В каждом доме есть вентиляционные каналы, которые обеспечивают естественную вентиляция квартир. Этот способ вентилирования помещения является наиболее простым, но не самым эффективным. Особенно, если жилище находится в доме старой постройки, и чистка вентиляционных шахт поставлена на самотек. Но иногда даже с хорошей вентиляцией в квартире воздух бывает тяжелым и спертым. Эта проблема отчасти решается проветриванием. Но в холодное время года оставлять окна открытыми нельзя. Да и поступающий с улицы воздух свежим не назовешь.

Как организовать в квартире правильную и эффективную вентиляцию?

Первый вариант — ПРИТОЧНАЯ ВЕНТИЛЯЦИЯ

Принцип работы основан на циркуляции воздуха: вентиляторы гонят воздушные массы по воздухотводному каналу в помещение, а отработанный воздух, вытесненный свежим, по этим же каналам покидает его. Приточная вентиляция помогает создать в квартире правильный воздухообмен

Приточные системы вентиляции представляют собой воздухозаборник, канал воздуховода, вентилятор, воздушный клапан и фильтр. Воздухозаборник, через который в помещение попадают воздушные массы, одновременно служит барьером от проникновения вовнутрь воды, грязи и насекомых. Затем в работу включаются вентиляторы, за счет которых по воздуховодному каналу происходит подача воздуха. Проходя через фильтр, он очищается от тяжелых металлов, пыли и других негативных компонентов атмосферы. Когда система отключена, клапан предохраняет систему от проникновения воздуха. В некоторых моделях приточных систем предусмотрены подогрев и охлаждение воздуха. К выполнению этих функций подключены механизмы, обеспечивающие работу системы по принципу кондиционирования. В составе оборудования предусматриваются теплообменник, испарители и конденсаторы, позволяющие управлять высокими и низкими температурами. Имея в арсенале современную приточную систему, которая в зависимости от сезона будет охлаждать или нагревать воздух, можно не тратиться на установку дополнительного обогревателя, кондиционера, осушителя и ионизатора воздуха.

Виды приточных систем вентиляции. Первый вариант основан на естественной циркуляции воздушных масс. Попадающий с улицы воздух при фильтрации насыщается кислородом, а застойный воздух обратной тягой «высасывается» вытяжной системой. Модели с принудительной циркуляцией оснащены вентилятором, который на входе воздушного потока в помещение создает меньшее давление внутри комнаты, чем снаружи, «вбрасывает» воздух через фильтр в теплообменнник, затем в помещение, а отработанный воздух обратной тягой отправляется наружу.

Типы приточных систем вентиляции. Компактные приточные системы оптимальный вариант для установки в квартире. Они работают на приток чистого воздуха, имеют маленький размер и низкую цену. Их можно легко монтировать внутри помещения, под окном или на балконе. Они практически бесшумны, отлично вписываются в любой интерьер. Мощности таких систем достаточно для вентиляции до 45 квадратных метров. Некоторые модели оснащены подогревом воздуха.

Полноценные приточные системы вентиляции имеют большие размеры и довольно высокую стоимость. Вентиляция с охлаждением воздуха монтируется в вентиляционную систему центрального кондиционера, и устанавливается не на одну квартиру, а на весь дом или отдельный стояк.

Итак, современные модели приточной вентиляции многофункциональны, имеют ряд настроек режимов работы и обеспечивают отличное качество поступающего воздуха, который в зависимости от сезона можно подогреть либо охладить. И еще один приятный бонус: вентиляцию можно использовать в любое время года.

Второй вариант — ПРИТОЧНО-ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ

Необходимость устройства принудительной вентиляции испытывают помещения с пластиковыми окнами, герметичными дверями и современной теплоизоляцией. Система приточно-вытяжной вентиляции позволяет очищать воздушные массы, при необходимости их прогревать, организовать циркуляцию, отток отработанного воздуха, снизить уровень влажности в ванной, устранить запахи на кухне и туалете, регулировать испарения в бассейне, а также снабжать организма кислородом.

Устройство приточно-вытяжной вентиляции довольно простое. Снаружи находится вентилятор, а внутри – конвектор, в помещении проходят каналы для подачи и вытяжки. Принцип работы: вентилятор нагнетает свежий воздух снаружи, затем происходит его нагрев или охлаждение конвектором, фильтрация от загрязнений и примесей, после чего воздух попадает в помещение. Отработанный воздух за счет перепадов давления по каналам выходит наружу.

Но чтобы система воздухообмена помещения функционировала исправно, схема вытяжной вентиляции должна составляться правильно. Как правило, эта работа производится в момент проектирования, и желательно к нему подключить профессионалов.

Приточно-вытяжная вентиляция с рекуперацией тепла. Отличный вариант, который позволяет значительно снизить расходы на отопление. Приточно-вытяжная вентиляция с рекуператором – устройство со специальным теплообменником, перерабатывающим выходящий согретый воздух. Отработанный, нагретый воздух из влажных помещений проходит через рекуператор, забирает часть тепла. В это время вентилятор переключается на приток свежего воздуха снаружи, проходя сквозь рекуператор, прогревается, происходит его фильтрация, затем очищенный и подогретый воздух поступает в помещение.

Так как для установки приточно-вытяжной вентиляции необходимо устройство канала подачи и вытяжки, а это «съедает» часть площади помещения, его делают только в тех комнатах, где вентиляция крайне необходима – в ванной, туалете, на кухне. Как правило, систему делят на две части: отток происходит при помощи вытяжки, для притока используется клапан на наружной стене, оконная конструкция или воздухообменник, соединенный с кондиционером.

При установке оборудования необходимо учесть производительность системы, которая зависит от типа помещений. Для квартиры допустим однократный обмен объема всего воздуха за час, о котором написано выше. Также нужно обратить внимание на диаметр воздуховода. В зависимости от частоты проветривания, рекомендуют размеры – 100, 125, 150 мм. Важно свести к минимуму количество углов и поворотов каналов, так как из-за них может теряться мощность; часть мощности может забрать гофрированный материал воздуховода, поэтому лучше выбирать гладкий. Что касается типа рекуператора – электрический, более дорогой, а водный требует подключения к системе отопления.

Вентиляция квартиры — «ЕвроХолод»

Инженерные системы › Вентиляция › Какой у Вас объект?

Вентиляцию квартиры «ЕвроХолод» реализует «под ключ» с монтажом. Получите коммерческое предложение на вентиляцию, позвонив по телефону +7(495) 745-01-41.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

Огромную роль в поддержании комфортных условий проживания играет вентиляция квартиры. Не каждый житель мегаполиса может проводить достаточно времени на свежем воздухе или иметь загородный дом для отдыха в выходные. При помощи различных систем вентиляции осуществляется приток свежего воздуха в жилье и постоянная циркуляция воздушных потоков. Это позволяет избежать сырости и размножения грибка в квартире, а также поддерживать оптимальную температуру и влажность воздуха.

Нормы и требования

На основании положения действующих санитарных норм, принятых в нашем государстве, работа вентиляционной системы считается качественной, если она заменяет весь объем воздуха в квартире на свежий в течение тридцати минут.

Определить оптимальное количество воздуховодов в квартире можно самостоятельно. Для этого нужно провести сопоставление между принятыми нормами с метражом квартиры и с количеством проживающих в них людей.

Главное требование, обязательное для соблюдения при обустройстве вентиляционной системы заключается в том, что на один квадратный метр площади квартиры, скорость обмена воздуха должна составлять не менее трех кубических метров за один час, а на одного человека – 30 кубических метров в час. Исходя из этого правила, просчитать и определить необходимый воздухообмен достаточно легко.

Почему может ухудшиться вентиляция в квартире

Проблемы с вентилированием квартиры могут наступить вследствие таких факторов:

Установки современных герметичных окон – металлопластиковых, деревянных или алюминиевых;
Установки герметичных межкомнатных дверных блоков;
Неправильного монтажа кухонной вытяжки или вентиляторов;
Разрушения или сильного загрязнения вентиляционного канала.

Все эти проблемы легко устранить, если правильно подойти к делу. Чтобы была должная вытяжная вентиляция в квартире, необходима хорошая работа вентиляционного канала. Если он завален мусором или в нем построили гнезда птицы, то поток воздуха не будет хорошо циркулировать внутри системы. Если канал забит – его требуется тщательно расчистить, иногда для этого приходится разбирать стенку со стороны подъезда.

Для прочистки канала лучше вызывать специалиста строительного профиля. Бывает так, что вентиляционный канал частично или полностью разрушен, тогда его нужно восстановить и должным образом утеплить.

Новые окна нужно заказывать с функцией зимнего проветривания, в таком случае створка рамы открывается на пару миллиметров. На оконном блоке стоит установить приточный клапан. Желательно это делать во время монтажа оконного блока, но можно выполнить и позже. Такой клапан имеет сеточки, решетки, противошумное устройство и специальные регулировки.

Межкомнатные двери должны быть смонтированы на расстоянии не менее 2 см от уровня пола. Если нет желания обрезать дверное полотно, то можно сделать сквозные отверстия и закрыть их специальными решетками.

На вытяжные отверстия вентиляционных каналов требуется установить вентиляторы, то же самое касается и монтажа кухонной вытяжки. Такие вентиляторы помогают отводить плохой воздух через отверстие в стене или окно.

Естественная и принудительная вентиляция. В чем разница?

В абсолютном большинстве многоквартирных домов, построенных как более 30 лет назад, так и позже вентиляция реализована по одной из указанных выше схем.

Это дома с вентиляцией естественного типа. Систем подачи свежего воздуха или вывода отработанного — нет.

Сколько бы в многоквартирном доме ни было этажей или сборных каналов — приток воздуха предусмотрен только через окна.

Кроме того, существует так называемая проблема «последнего этажа». Жители последних этажей часто жалуются на то, что вентиляция плохо работает и в квартире очень душно. Для нормальной работы вентиляции в квартире, воздуху нужно пройти по вентиляционному каналу расстояние около двух метров по вертикали, а это условие очень часто не выполняется.

Принципиально другой подход можно наблюдать при строительстве домов с системами принудительной вентиляции, но, увы, эти нормы еще не стали обязательными и таких зданий очень мало. В основном, это офисные помещения, намного реже — небольшие элитные комплексы.

В чем отличие естественной вентиляции от принудительной вентиляции?

В домах с естественной вентиляцией свежий воздух поступает только через открытые окна и вентиляция работает только тогда, когда окна открыты и есть тяга. Тяга есть только тогда, когда есть разница температур между уличным воздухом и воздухом внутри квартиры. Если разницы нет — свежий воздух не поступает в квартиру или поступает в очень небольшом количестве, даже при полностью открытых окнах.

В домах второго типа есть специальная система, которая забирает свежий воздух с улицы, фильтрует его и подает принудительно во все помещения по большим трубам, спрятанным за потолком.

Свежий воздух поступает в квартиру через вентиляционные отверстия в потолке каждой из комнат и покидает его, попадая в канал вытяжной вентиляции.

Безусловно, дома построенные по второму принципу обеспечивают жильцов воздухом лучшего качества, но подобные дома встречаются крайне редко.

В домах с естественной вентиляцией нет постоянного притока свежего воздуха в жилые помещения при закрытых окнах. Это значит, что качество воздуха в среднестатистической квартире низкое, уровень углекислого газа — высокий, отработанный воздух не сразу покидает жилое помещение и обновляется не полностью при проветривании.

Естественная вентиляция квартиры: особенности

Естественный вентилируемый поток в помещение создается, благодаря щелям в дверных и оконных рамах, а также, естественно, окнам и форточкам. Обеспечить такую вентиляцию квартир в многоквартирном доме можно несколькими способами:

Правильное утепление оконных рам старого образца. В теплое время года воздух беспрепятственно проникает в помещение. Поэтому проблемы с конденсатом и запахами могут появиться лишь в редких случаях. Сложнее складывается ситуация зимой, когда каждый владелец хочет максимально утеплить своё жильё. Специалисты в таких ситуациях рекомендуют отказаться от бумажной ленты и ваты, которую многие привыкли использовать. Чтобы не нарушать естественную вентиляцию квартиры, лучше воспользоваться поролоновыми лентами с клейкой основой. Данный материал имеет достаточно рыхлую структуру. Поэтому он способен пропускать необходимое количество воздуха в помещение.

Вентиляция квартиры с пластиковыми окнами. Стеклопакеты – окна нового образца, которые существенно облегчают жизнь владельцам. Створки плотно прилегают к раме и не нуждаются в дополнительном утеплении в холодное время года. В конструкции таких ПВХ изделий предусмотрена функция вентиляции. Для этого необходимо лишь приоткрыть створку сверху. Причем многие производители выпускают пластиковые окна с системой регулирования открывания створки на проветривание. Пространство для проветривания находится вверху оконного проема. И это полностью соответствует законам физики. Теплый воздух легче холодного, поэтому он поднимается вверх.

Вентиляция в квартире посредством приточного клапана. Если система вентиляции плохо справляется со своей функциональной нагрузкой, исправить ситуацию позволит приточный клапан. Чаще он используется в производственных помещениях для создания комфортного микроклимата. Устанавливается он также и на окна ПВХ в квартирах. Данные устройства предполагают обязательное наличие заслонок для ситуативного регулирования воздушных потоков. Об одной из разновидностей приточных клапанов мы уже рассказывали в статье, посвященной этому вопросу. Найти ее можно, нажав на ссылку.

Как сделать принудительную вытяжную вентиляцию в квартире

Принудительная вентиляция в квартире может быть создана своими руками. Наиболее распространены два способа:

С помощью вентилятора

Для того чтобы повысить уровень циркуляции воздуха, устанавливают вытяжную вентиляцию в стене. Это осуществляется за счет современных вытяжных вентиляторов. Сегодня, в специализированных магазинах можно найти множество разнообразных моделей, среди которых вы точно сможете найти подходящий для вас вариант.

Определить требуемую мощность вентилятора очень легко, для этого достаточно умножить площадь кухни на десять (для ванной комнаты и санузла площадь нужно умножать на сем). Полученное значение будет равняться требуемой мощности вентилятора, необходимой для обеспечения нормальной циркуляции воздуха.

С помощью вытяжки

В случае, если в вашей квартире хватает притока свежих потоков воздуха, однако отработанные массы выводятся плохо, то это говорит о слабо работающей вентиляции. Исправить эту проблему достаточно легко, достаточно усилить естественную вентиляционную систему с помощью специальной вытяжки.

Конструкция устанавливается вместо решеток вентиляционных каналов. Она усиливает процесс оттока отработанного воздуха, тем самым обеспечивая нормальную скорость их смены на свежие потоки. Важно понимать, что установка вытяжки возможна лишь в том случае, если в вашей квартире достаточный уровень притока свежего воздуха. В противном случае, установленная вытяжка будет опрокидывать тягу вентиляционных каналов, нарушая процесс естественной циркуляции.

Как сделать приточную вентиляцию

Множество людей, в квартирах которых система вентиляции работает некачественная, задаются вопросом «как сделать приточную вентиляцию в квартире». Это можно сделать несколькими способами. Наиболее распространенными являются нижеуказанные методики.

Приточный клапан на окно

Одним из вариантов создания принудительной вентиляции в квартире с пластиковыми окнами является установка специализированного механизма – приточного клапана. Существует два вида:

угловые;

прямые.

Угловые приточные клапаны чаще всего устанавливаются для улучшения вентиляции в квартире. Их стоимость гораздо меньше.

Прямые клапаны целесообразно использовать в тех случаях, когда в помещение постоянно находится большое количество человек. В них очень легко установить калориферы, фильтра, увлажнители и другие дополнительные приспособления, для повышения качества циркуляции воздуха. Однако у них имеется три недостатка.

Высокая стоимость.
Заметность конструкции.
Повышенная сложность монтажа.

Для установки клапана на окна, необходимо выполнить следующие манипуляции:

на верхней части окна вырезать отверстие под клапан;
в него нужно вмонтировать внутреннюю часть механизма;
снаружи створки, над клапаном проделать отверстие и вставить в него козырек для защиты от влаги.

Приточный клапан в стену

Приточные клапана также могут быть вмонтированы в стену. Для этого нужно сделать следующие процедуры:

просверлить отверстие в стене под окном;
установить клапан в него;
окончание клапана необходимо располагать по кривой в направлении вниз, так как это позволит защитить его от снега и дождя;
снаружи помещения нужно установить дополнительную защиту в виде специального козырька.

Критерии выбора системы вентиляции

Итак, мы познакомили вас с различными видами систем вентиляции. Каждая из них предназначена для работы в определенных условиях.

Усовершенствование имеющейся естественной вентиляции дает результат, если вентканалы исправны, а тяга отсутствует либо из-за малой разности температур внутри и вне квартиры, либо когда высота вентканала недостаточна для образования тяги (например, если квартира расположена на последнем этаже, и технический этаж в доме отсутствует).

В разных помещениях квартиры условия тоже неодинаковые. В комнате, возможно, достаточно установить приточный клапан, а кухня может нуждаться в создании принудительной приточно-вытяжной вентиляции.

Необходимо также учитывать количество живущих в квартире людей, и количество времени, проводимого ими в комнатах. На каждого человека, напомним, должно приходиться не менее 60 кубометров приточного воздуха каждый час.

Полноценная приточно-вытяжная система вентиляции с полным контролем объема подаваемого и выводимого воздуха и функцией его очистки дает наилучший результат. Но она стоит в несколько раз дороже приточных клапанов и вытяжных вентиляторов.

Выбрать наиболее подходящий вариант для вашей квартиры или дома с учетом производительности вентиляционных устройств помогут мастера компаний, занимающихся установкой и монтажом таких систем. Вы теперь знаете, какие вопросы им задать, на что обратить внимание при выборе, чтобы в итоге получить оптимальный результат.

Вентиляция в квартире по типам помещений

Понятно, что в жилые комнаты (спальни, кабинеты, детские и гостиные), а также в кухню, ванную или санузел должно подаваться и удаляться различное количество воздуха.

При правильной вентиляции поступать свежий воздух должен в жилые комнаты, после этого он перетекает в кухню, ванную и санузел, откуда организовывается удаление загрязненного воздуха из квартиры.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 — 50 м3/час. По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час. Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1 , или до 3 м3 на м кв. площади жилой комнаты;

вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Мы — профессиональная инжиниринговая проектно-монтажная компания. На нашем сайте Вы можете получить коммерческое предложение и найти необходимую информацию.

Чтобы получить коммерческое предложение, напишите запрос на e-mail [email protected] или отправьте быструю заявку

См. далее

Системы вентиляции
Какой у Вас объект?
Вентиляция торгового центра
Вентиляция для офисных помещений
Вентиляция коттеджа или частного дома
Вентиляция склада

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Варианты вентиляции для жилых зданий

Все жилые здания нуждаются в вентиляции, и когда эта система реализована неправильно или работает со сбоями, плохое качество воздуха может иметь негативные последствия, такие как неприятные запахи и проблемы со здоровьем.

Вентиляцию можно разделить на две подкатегории: естественная и механическая вентиляция. Как следует из названия, естественная вентиляция — это вентиляция, которая происходит самопроизвольно благодаря градиентам температуры воздуха и конвекции; в то время как механическая вентиляция зависит от оборудования, потребляющего энергию, такого как вентиляторы или вентиляционные установки.

Получите конструкцию вентиляции, соответствующую нормам и улучшающую качество воздуха в помещении.

Для жилых помещений Механический кодекс г. Нью-Йорка требует, чтобы механическая система вентиляции обеспечивала поток воздуха, эквивалентный большему из следующего:

0,35 воздухообмена в час, в расчете на общую площадь пола
15 кубических футов в минуту на человека

Любое неотапливаемое помещение или помещение с температурой ниже 50°F, не подлежащее постоянному населению, освобождается от этих требований. К кухням и ванным также предъявляются особые требования:

Кухни: 100 куб. футов в минуту (периодически) или 25 куб. футов в минуту (непрерывно)
Ванные комнаты: 50 куб. футов в минуту (периодически) или 20 куб. футов в минуту (постоянно)

Естественная вентиляция через работающие окна

Основное преимущество использования открывающихся окон для естественной вентиляции заключается в том, что энергозатраты равны нулю, так как нет необходимости в инжекторах и вытяжках, потребляющих мощность. Недостатком естественной вентиляции является то, что ее самой по себе недостаточно во многих приложениях, где на это указывает Механический кодекс Нью-Йорка и делает механическую вентиляцию обязательной.

Независимо от того, является ли механическая вентиляция обязательной или необязательной, Глава 12 Строительного кодекса Нью-Йорка требует естественной вентиляции для всех жилых помещений, а разрешенными средствами вентиляции являются окна и застекленные двери. В конкретном случае помещений, отнесенных к группе жилых помещений R-3, мансардные окна и полупрозрачные панели также могут использоваться в качестве средств естественной вентиляции. Установлены следующие требования:

Общая площадь окон или аналогичных вентиляционных средств должна составлять не менее 5% общей площади жилого помещения
Каждое отдельное окно или проем должно иметь застекленную площадь не менее 12 квадратных футов, из которых открываемая площадь должна составлять не менее 6 квадратных футов. В ванных и туалетных комнатах минимальная площадь остекления на окно составляет 3 кв. фута, с открываемой площадью 1,5 кв. фута
Смежные помещения, соединенные дверью, считаются отдельными помещениями для целей вентиляции: требования должны определяться индивидуально для каждого
При наличии механической системы вентиляции, обеспечивающей не менее 40 куб. футов свежего воздуха, требуемая площадь окон уменьшается до 2,5% от общей площади помещения. Требуемая открываемая площадь на окно также снижена до 5,5 квадратных футов 9.0016

Важно отметить, что при наличии мезонина или двухуровневого помещения при проектировании вентиляции необходимо учитывать общую площадь пола, а не только площадь нижнего этажа.

Отдельная механическая вентиляция через блоки PTAC или ERV

Когда в соответствии с нормами требуются системы механической вентиляции, существует два основных подхода: использование централизованных систем или их разделение по жилым единицам. Второй подход жизнеспособен как с блокированными конечными кондиционерами (PTAC), так и с установками вентиляции с рекуперацией энергии (ERV).

Основным преимуществом этого подхода является изоляция между жилыми единицами, что повышает общее качество воздуха и позволяет индивидуально и независимо управлять системами вентиляции.

Блоки PTAC

Моноблочные оконечные кондиционеры работают по тому же принципу, что и оконные кондиционеры: они устанавливаются непосредственно между вентилируемым помещением и улицей, всасывая приточный воздух и нагревая или охлаждая его в зависимости от текущих потребностей ОВиК. Преимущество PTAC заключается в том, что они объединяют отопление, охлаждение и вентиляцию в единое целое и не требуют воздуховодов.

Блоки ERV

Вентиляция с рекуперацией энергии — это очень энергоэффективная альтернатива, основанная на использовании вытяжного воздуха для предварительного кондиционирования всасываемого воздуха и снижения общей нагрузки на охлаждение или обогрев. Их основной принцип следующий:

Летом отработанный воздух используется для предварительного охлаждения и осушения всасываемого воздуха
С другой стороны, зимой отработанный воздух подогревает и увлажняет приточный воздух

Важно отметить, что блоки ERV могут обеспечивать полную нагрузку HVAC только при определенных условиях температуры и влажности. В противном случае они должны работать вместе с кондиционером или обогревателем

Подача наружного воздуха в коридор и вытяжка через выпуск туалета

Механический кодекс Нью-Йорка не разрешает использовать отработанный воздух из ванных комнат для вентиляции других помещений, но всасывание воздуха из других помещений допустимо. В случае многоквартирных домов обычная система нагнетания может подавать воздух в коридоры, который затем поступает в отдельные дома, прежде чем окончательно выпустить вентиляторы туалетов. При использовании этой системы вентиляции необходимо учитывать несколько важных соображений:

Вытяжки для ванных комнат отвечают за всю вентиляционную нагрузку каждой квартиры и должны иметь соответствующие размеры. Механический кодекс Нью-Йорка разрешает комбинированную вытяжную систему для кухни и ванной комнаты
Форсунки, обеспечивающие подачу наружного воздуха в каждый коридор, должны обеспечивать поток воздуха, уравновешивающий общую вытяжку всех отдельных квартир

При установке воздухоотвода необходимо учитывать несколько зазоров:

В двух футах от окон, принадлежащих той же квартире
В четырех футах от окон соседних зданий или принадлежащих к другому типу размещения в том же здании
В десяти футах от любого воздухозаборного отверстия и в десяти футах над общественным тротуаром

И последнее соображение заключается в том, что для всех впускных и выпускных отверстий требуются устойчивые к коррозии решетки, экраны или жалюзи. Размер отверстия должен быть между 1/4 и 1/2 дюйма

Простота – основное преимущество этой системы вентиляции. Когда все двери в коридоре закрыты, в коридоре создается положительное давление, а в жилых помещениях создается отрицательное давление. Однако Механический кодекс не считает это проблемой, и давление имеет тенденцию уравновешиваться в течение дня, когда двери квартиры открываются и закрываются

Основным ограничением этого подхода является плохое разделение на отсеки, что имеет некоторые последствия, которые могут отрицательно сказаться на общей производительности системы вентиляции. Влияние эффекта стека, в частности, может быть значительным:

Когда температура наружного воздуха ниже температуры здания, воздух имеет тенденцию просачиваться в здание на нижних этажах и выходить из него на верхних этажах
При более высокой температуре наружного воздуха возникает противоположный эффект: воздух имеет тенденцию просачиваться на верхние этажи и выходить из нижних

Общее влияние на вентиляционное оборудование заключается в увеличении энергопотребления и снижении производительности:

В полах, где есть вероятность просачивания наружного воздуха, вытяжка должна работать интенсивнее
С другой стороны, уровни, где утечка воздуха направлена наружу, как правило, имеют проблемы с качеством воздуха – воздух может втягиваться с других уровней, неся запахи или загрязняющие вещества

Индивидуальные стояки механической вентиляции на каждую квартиру

Строительство отдельного стояка для каждой квартиры обеспечивает отличный контроль над вентиляцией, поскольку вытяжка из каждой квартиры полностью изолирована от остальных. Проблемы с эффектом дыма также предотвращаются — поскольку каждая жилая единица имеет специальную систему вентиляции, можно добиться максимальной герметичности между различными помещениями без ущерба для общего качества воздуха. Таким образом, такой подход к вентиляции повышает общую энергоэффективность здания, поскольку изолированные системы не должны работать против объемного движения воздуха.

Эффективность этой схемы вентиляции дополнительно повышается за счет того, что каждой системой можно управлять индивидуально, что невозможно, когда одна система впрыска обеспечивает приток воздуха для всего этажа. Контроль влажности также улучшается, когда вентиляция отделена от жилой единицы.

Конечно, установка отдельного вентиляционного стояка для каждой квартиры сопряжена с более высокими первоначальными затратами, так как каждая квартира имеет индивидуальную систему нагнетания и вытяжки, и это может быть целесообразным вариантом только в новостройках из-за нехватки места.

Общие рекомендации по энергоэффективности

Производительность системы вентиляции может быть значительно улучшена за счет использования частотно-регулируемых приводов. По сути, частотно-регулируемый привод регулирует скорость вращения вентилятора в соответствии с вентиляционной нагрузкой, а не циклически включает и выключает его. Управление скоростью лучше сокращения рабочего цикла, потому что его экономия является квадратичной, а снижение рабочего цикла обеспечивает только линейную экономию.

Вентилятор, работающий с рабочим циклом 75 %, потребляет около 75 % энергии по сравнению с вентилятором с такими же характеристиками, работающим все время.
С другой стороны, вентилятор, работающий на скорости 75 %, потребляет только около 42 % энергии, потребляемой вентилятором, работающим на полной скорости
В этом сценарии сокращение рабочего цикла до 75 % дает экономию 25 %, но работа вентилятора на скорости 75 % экономит 58 % энергии. Другими словами, контроль скорости обеспечивает дополнительную экономию на 33%.

Наряду с обогревом и охлаждением помещений вентиляция играет ключевую роль в поддержании оптимальных внутренних условий для здоровья и комфорта человека. Существуют различные возможные компоновки системы, каждая из которых имеет свои преимущества и ограничения, и, в конце концов, оптимальный выбор определяется условиями проекта и доступным бюджетом. Раздельные системы вентиляции, как правило, имеют более высокую энергоэффективность при более высокой стоимости; в то время как централизованные системы, как правило, страдают от эффекта стека в более высоких зданиях, но экономически эффективны в зданиях меньшей высоты, где привычки использования одинаковы в отдельных жилых единицах.

Примечание редактора: этот пост был первоначально опубликован в ноябре 2016 года и был переработан и обновлен для обеспечения точности и полноты.

Вентиляция дома или квартиры: основные принципы

Пользу свежего воздуха для здоровой и гармоничной жизни трудно переоценить. Свежий воздух пробуждает людей, делает их активными, способствует творчеству и физической активности. Однако в современных домах с пластиковыми окнами свежего воздуха не хватает. Большинство людей привыкли получать свою порцию кислорода при открытых окнах и жить в духоте при закрытых окнах.

Современные механические системы вентиляции решают ряд микроклиматических задач помещений:

обеспечивают приток свежего воздуха;
обеспечивают отвод отработанного воздуха;
регулируют уровень влажности воздуха;
обеспечивают здоровый микроклимат;
гармонизируют работу вытяжных каналов здания.

Децентрализованная или централизованная вентиляция: что выбрать?

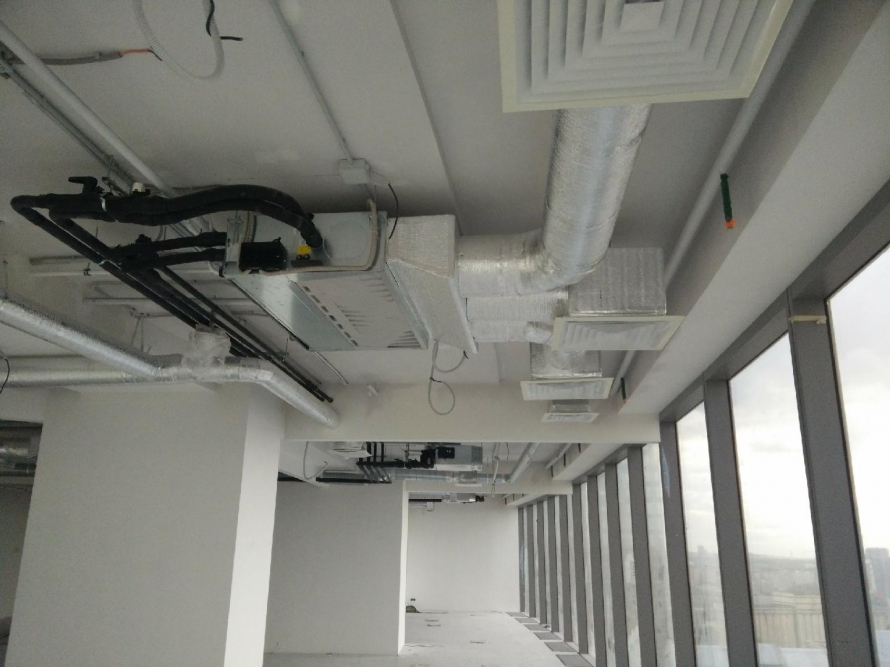

Большое количество компаний предлагают пользователю организовать централизованную систему вентиляции. В классическом варианте это одна мощная вентиляционная установка с воздуховодами и анемостатами по всему дому. Установка такой системы занимает несколько дней, а стоимость сильно варьируется. На первый взгляд – оптимальное решение: одна приточно-вытяжная установка, один блок управления. Однако давайте углубимся в этот вопрос. Есть ряд сложностей, о которых обычно умалчивают продавцы систем централизованной вентиляции:

Централизованная вентиляция требует постоянного профессионального обслуживания. Присмотритесь, сколько частиц пыли находится в воздухе. Большинство из них обязательно попадают в воздуховоды и оседают в них. Прочистка воздуховодов – непростая задача даже для специалистов по вентиляции, поскольку требует частичной разборки системы, на что уходит много времени и средств. Часто воздуховоды в доме закрывают гипсокартоном (для эстетики помещения), в этом случае прочистка потребует разрушения ремонта.
Единственным способом управления централизованной вентиляцией в каждом помещении является уменьшение или увеличение пропускной способности секций воздуховодов. Это довольно грубая модель климат-контроля, не учитывающая потребности каждого помещения.
Любое оборудование может выйти из строя. Обслуживание самой вентиляционной системы может быть ужасом в случае канальной вентиляции. Обязательно потребуется квалифицированный мастер, чтобы отключить систему вентиляции. А на время службы весь дом остается без вентиляции.

Децентрализованные (локальные) системы вентиляции более удобны в использовании и позволяют организовать свой микроклимат в каждом помещении. Системы значительно уступают по цене крупным централизованным установкам, а установка каждой занимает не более двух часов. Разберемся, как организовать вентиляцию в каждой комнате дома.

Вентиляция в гостиной

Комната, в которой мы принимаем гостей, устраиваем шумные вечеринки и семейные посиделки, нуждается в разумном подходе к вентиляции. Прежде всего, вентиляция должна быть достаточной для того, чтобы группа людей в помещении чувствовала себя комфортно, легко адаптировалась, была безопасна и проста в управлении. Приточно-вытяжная вентиляция с рекуперацией тепла – наиболее энергоэффективный и надежный вариант.

Для жилых помещений небольшой площади оптимальны рекуператоры ПРАНА-150, для больших помещений специалисты рекомендуют модель ПРАНА-200С большей мощности. На более высоком уровне находятся системы вентиляции ECO ENERGY и ECO LIFE: они оснащены датчиками качества воздуха и имеют режим «АВТО». При обнаружении датчиком увеличения загрязнения воздуха (CO2, природный газ, фенол, бензол и т. д.) система переходит на более мощный режим.

Часто гостиная примыкает к кухне и обеденной зоне, поэтому важно предотвратить распространение запахов пищи из зоны приготовления пищи. Имейте в виду, что при отсутствии отлива включение кухонной вытяжки влечет за собой разрежение воздуха и может вызвать обратную тягу. Для гармонизации работы вентиляции дома все рекуператоры ПРАНА по умолчанию имеют преимущество прилива 10% над вытяжкой. Это создает дополнительное давление на вентиляционные вытяжные каналы здания, препятствуя возникновению обратной тяги.

Кухня Вентиляция

Помещение со значительной воздушной нагрузкой требует тщательного подхода к проектированию вентиляции. Правильная вентиляция кухни может помочь сохранить вашу семью здоровой и живой.

Предупреждение ! Если кухня оборудована газовым оборудованием (плита, бойлер, водонагреватель), необходимо обеспечить постоянный приток свежего воздуха в помещение.

Как мы знаем из школьной химии, горение возможно только в присутствии кислорода. Природный газ, используемый дома для приготовления пищи и отопления дома, также требует O2 во время сгорания. Это газ без вкуса, цвета и запаха. В течение нескольких минут вдыхая такой воздух, человек получает серьезное отравление, проявляющееся в следующих симптомах:

головная боль
головокружение
тошнота
потеря сознания.

Приточно-вытяжные системы с рекуперацией тепла помогают обеспечить круглосуточную подачу свежего воздуха при сохранении комфортной температуры в доме. Рекуператоры используют энергию теплого отработанного воздуха для нагрева свежего воздуха. Рекуператоры ПРАНА сохраняют до 96% тепла в помещении.

Современные системы вентиляции PRANA ECO LIFE с датчиком качества воздуха TVOC ежесекундно измеряют уровень опасности для дыхания человека элементов в воздухе и выводят данные на дисплей. Работая в режиме «АВТО», рекуператор моментально реагирует на ухудшение состояния воздуха и включает мощную вентиляцию для снижения концентрации вредных веществ. Пользователь может контролировать уровень качества воздуха в режиме реального времени через мобильное приложение ПРАНА RC.

Вытяжка — одно из самых распространенных вентиляционных устройств на кухне. Тем не менее, его также следует использовать с умом. Включать вытяжку можно только при наличии притока свежего воздуха в помещение, иначе вы рискуете вызвать обратную тягу. Если вы планируете установить на кухне газовый котел или колонку, то необходимо соблюдать дистанцию не менее 1 метра от вытяжки. Рекуператор также должен быть установлен на расстоянии от вытяжки. Точные расчеты должен производить профессионал (проектировщик) в каждом отдельном случае.

Вентиляция в ванной и туалете

Комфорт, свежесть и оптимальный уровень влажности – основные требования к организации воздухообмена в ванной комнате. Это помещение больше всего страдает от чрезмерной влажности и, как следствие, ее частых спутников – грибка и плесени. Бытовая деятельность людей (стирка, банные процедуры, влажная уборка) непременно приводит к повышению уровня влажности в помещении.

Для гармоничного микроклимата ванной важно обеспечить два условия:

достаточный воздухообмен
удаление лишней влаги.

Обычно для вентиляции этих помещений используются вытяжные вентиляторы. При этом свежий воздух поступает в помещение через технологические отверстия в дверях и окнах. Эта вентиляция плохо регулируется и зависит от ряда факторов (температура воздуха, давление, погодные условия, время года). Однако есть способ автоматизировать вентиляцию ─ приточно-вытяжные системы. Рекуператоры PRANA ECO ENERGY с датчиками влажности ежесекундно фиксируют состояние воздушной среды. В режиме АВТО система точно контролирует уровень влажности и при необходимости меняет режим работы рекуператора для быстрого удаления влаги. Влага выводится наружу вместе с отработанным воздухом в диспергированном состоянии, остальная часть удаляется через специальный конденсатоотводчик.

Распространенной проблемой в ванных комнатах является плесень и грибок на стенах и потолке из-за недостаточного движения влаги. Для предотвращения этого негативного явления необходимо обеспечить достаточный воздухообмен. Существующую плесень можно удалить только механически.

Одним из преимуществ рекуператоров ПРАНА является возможность раздельного управления притоком и вытяжкой. Для ванной специалисты советуют ставить индикатор вытяжки с приоритетом над отливом. Таким образом, из помещения быстро удалятся неприятные запахи и избыточная влага.

Вентиляция в спальне

Плохой сон, хроническая усталость, апатия, головные боли — частые признаки недостатка кислорода во вдыхаемом воздухе. Во сне проходит треть человеческой жизни: мы растем, усваиваем знания, решаем сложные задачи в этом еще столь малоизученном состоянии. От качества вашего сна зависит ваше настроение на день, ваша активность, ваша открытость новым знаниям. Именно поэтому важно поддерживать оптимальное качество воздуха в спальне.

Естественная вентиляция с открыванием окон, традиционно используемая нашими родителями, имеет временный эффект. Уже через 10 минут после закрытия окна уровень СО2 в воздухе резко повышается, и люди чувствуют удушье. Рекуператоры PRANA ECO LIFE с датчиками качества воздуха (tVOC) и датчиками углекислого газа контролируют в режиме реального времени состояние воздуха в помещении. Рекуператор не требует постоянного вмешательства пользователя, в режиме АВТО система работает автономно, руководствуясь информацией с датчиков.

Через открытые окна дом теряет более 30% тепла в отопительный период. В жаркую погоду открытые окна увеличивают плату за электроэнергию за работу кондиционера до 70%. Современная вентиляция с рекуперацией позволяет экономить до 96% тепловых ресурсов помещений. Рекуператоры ПРАНА работают круглосуточно и без затрат на эксплуатацию.

Потеряли пульт? Без проблем! Управлять рекуператором можно из мобильного приложения ПРАНА RC (поддерживаются как iOS, так и Android версии). Для большего удобства пользователя разработчики создали удобный таймер сна, который в нужный момент переведет систему в минимальный рабочий режим.

Вентиляция в детской

Дыхание свежим воздухом – залог гармоничного развития детей. Все врачи рекомендуют детям каждый день гулять на улице и регулярно проветривать дом. Телец очень чувствителен к изменениям микроклимата помещения: температуры, влажности, уровня углекислого газа и кислорода. Присмотритесь – ребенок должен провести всего несколько часов в закрытом помещении без проветривания, у него ухудшится настроение, снизится активность, потеряется концентрация и внимание. С другой стороны, если оставить окно ребенка открытым на весь день, риск простудиться значительно возрастает.

Оптимальным решением на сегодняшний день является управляемый воздухообмен с помощью ИВЛ. Приточно-вытяжные вентиляционные системы с рекуперацией тепла – наиболее популярный вариант, который не только обеспечивает качественный воздухообмен, но и экономит энергоресурсы дома. Рекуператоры ПРАНА с медными теплообменниками зарекомендовали себя как надежное оборудование, гармонизирующее микроклимат и обеспечивающее энергоэффективность домов.

Важным аспектом вентиляции детской комнаты является вопрос безопасности. В этом смысле медный теплообменник – лучший вариант. Алюминиевые, керамические и целлюлозные аналоги имеют меньшую теплопроводность, а значит и меньший КПД. Дополнительным преимуществом меди являются природные антибактериальные свойства (предотвращение развития болезнетворных бактерий, грибков, вирусов внутри организма). Приток и вытяжка в рекуператорах ПРАНА проходят по разным каналам теплообменника и не смешиваются, что обеспечивает высокое качество воздуха в помещении.

РубрикаРазное
