Скелет крыши стропильный каркас: Скелет крыши стропильный каркас. Что такое стропильная система каркасного дома? Изучаем конструкцию всех элементов

как сделать своими руками, технология каркасной крыши, монтаж из досок

Содержание:

Особенности подбора варианта стропильной системы
Материалы для каркаса крыши
Способы защиты древесины для каркаса
Монтаж мауэрлата своими руками
Обустройство системы стропил — технология
Как сделать обрешетку кровли
Выбор вида крыши

Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке.

В результате получится сэкономить немалую сумму. Если все же решено воспользоваться услугами профессиональных кровельщиков, тогда владелец дома сможет держать под контролем процесс создания каркаса.

В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

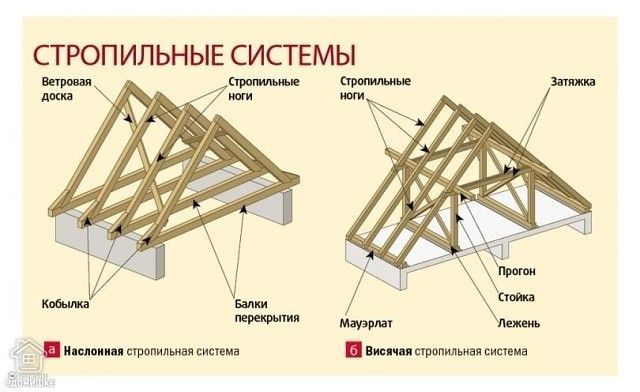

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

• наслонному;
• висячему.

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых — древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.

Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

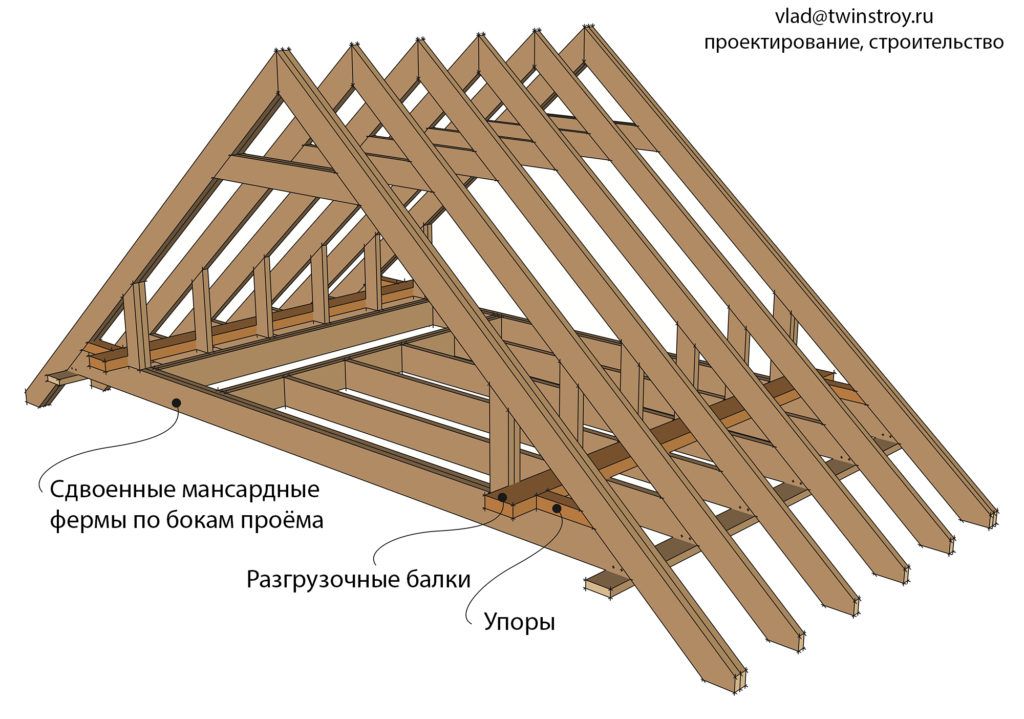

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.

Кроме вышеназванных материалов потребуются:

1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
4. Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

• молотки разных размеров;
• дрель для создания отверстий;
• рубанок;
• болгарка или пила;
• измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

• антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
• антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат — это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.

В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.

Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.

Каркас крыши и его типы

Опубликовано:

21.10.2013

Бумага для рисования Лилия Холдинг «Рыбачка», для акварели, папка, A3, 20 листов

284 ₽ Подробнее

Сумка на пояс Optimum

990 ₽ Подробнее

Штукатурки

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

Каркас дома и крыши – важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

• каркасная конструкция стропильного типа, которая выполняется из пиломатериала и идеально подходит для скатных кровельных систем домов;
• металлический кровельный каркас, выполненный из балок и предназначенный для домов промышленного типа;
• каркас бетонного типа, изготовленный из специальных плит и применяемый при строительстве пологих кровельных систем домов.

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

Вернуться к оглавлению

Стропильная каркасная система и ее типы

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Вернуться к оглавлению

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений – трещин, сучков, синевы и пятен.

• деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
• деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
• доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
• различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Вернуться к оглавлению

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Вернуться к оглавлению

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Вернуться к оглавлению

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

Должен ли я заменить ферму крыши? — Hornval

Прочная конструкция крыши требует использования соответствующего каркаса. Деревянная стропильная ферма – одно из самых популярных решений в этой области. В сегодняшней статье мы ответим на вопрос, нужна ли мне замена стропильной фермы . Прочитать!

• Что такое ферма крыши?

В первую очередь стоит упомянуть что такое ферма крыши . Это каркас крыши, часто состоящий из дерево , основной задачей которого является передача нагрузок от покрытия кровли на несущие стены индивидуального дома или другого типа объекта. Благодаря ему собственный вес кровли или нагрузка от скопления снега не оказывают негативного влияния на конструкцию. Помимо деревянных ферм, существуют также седельные фермы, стержневые фермы и полустропильные фермы.

• Какая древесина для стропильной фермы?

Самые популярные стропильные фермы изготовлены из деревянных элементов. Какая древесина лучше всего подходит для строительства? Лучшим материалом является хвойная древесина: ель, сосна или пихта. Однако отдельные сырьевые материалы различаются по свойствам. У ели меньше сучков, но она сложнее в уходе и имеет меньшую долговечность, чем сосна. Лиственница, в свою очередь, отличается выносливостью и устойчивостью к развитию грибков.

• Сколько лет прослужит стропильная ферма?

Независимо от выбранного типа кровельной конструкции может потребоваться периодическая проверка, техническое обслуживание или полная замена по истечении определенного периода времени. Сколько лет прослужит стропильная ферма? Если мы замечаем, что крыша провисает и ее несущая способность снижается, это сигнал к планированию ремонта. Иногда достаточно заменить несколько компонентов и усилить конструкцию. В зависимости от погодных условий и восприимчивости к грибкам он может сохраняться несколько десятков лет.

• Сколько стоит ферма крыши?

Одним из факторов, определяющих выбор конструкции крыши, является бюджет. Сколько стоит стропильная ферма? Цена зависит от многих аспектов. В случае крыш односемейных домов используется двускатная или вальмовая конструкция. Первый прост в установке и не должен быть массивным. В результате стоимость его строительства была снижена до ок. 70 злотых за м ^{2 *} . Шатровые крыши более сложны и стоят ок. 110 злотых за квадратный метр.

* в зависимости от района изготовления кровли

• Какая пропитка для стропильной фермы?

Деревянные крыши требуют надлежащей защиты и обслуживания. Какая пропитка для стропильной фермы? В первую очередь следует позаботиться о защите древесины от развития грибков и гнездования насекомых. Также стоит помнить, что пропитывающий препарат должен обеспечивать дополнительную защиту от влаги и огня. Подрядчики или продавцы кровли могут помочь в выборе подходящей пропитки.

• Когда стоит заменить ферму крыши?

Такие симптомы, как грибок или видимые провисания крыш, указывают на когда заменять ферма крыши . Срок службы конструкции можно увеличить соответствующей пропиткой и правильным подбором сырья для деревянных конструкций ферм . Если вы ищете профессиональные решения в области строительства крыш для частных домов и коммерческих зданий, вам обязательно стоит воспользоваться предложением Hornval!

Терминология крыши 101: руководство по общепринятым терминам

Ферма крыши

Независимо от того, устанавливаете ли вы крышу на новый дом или ремонтируете старую крышу, полезно ознакомиться с общеупотребительными кровельными терминами. Партнерство с надежным застройщиком или подрядчиком является важным первым шагом, поскольку они проведут вас через процесс строительства, но рекомендуется приступить к разговору с некоторыми базовыми знаниями об анатомии вашей крыши.

Самостоятельное исследование может помочь вам в процессе строительства крыши, а также сэкономить деньги. Каждая часть вашей крыши является критическим компонентом, который служит определенной цели в вашей системе крыши. Все они должны работать вместе, чтобы защитить ваш дом от суровых условий, таких как ветер, сильный дождь, снег и лед. Подготовившись к кровельному процессу, вы можете быть уверены, что ваши самые большие инвестиции защищены и защищены на долгие годы.

Вы можете начать с изучения основных компонентов, а затем продвигаться к пониманию тонкостей вашей собственной крыши. В зависимости от размера, местоположения и типа вашего дома, ваша крыша может иметь уникальный дизайн со специальной планировкой и защитными слоями. Для начала, вот список общих кровельных терминов, которые помогут разбить слои типичной черепичной крыши, от каркаса до кровельного покрытия.

Каркас

Прежде всего, каркас вашей крыши — это скелет вашей конструкции. Он имеет прочную форму с прочными и прочными балками и создает путь для стекания воды от вашего дома.

Чердак

Чердак — это пространство, созданное между стропилами и изоляцией над потолком. Многие домовладельцы используют свой чердак для хранения вещей или могут спроектировать аккуратное жилое пространство над главным домом. Эта зона должна быть должным образом изолирована и вентилируема, чтобы избежать повреждений от влаги и отводить скопившееся тепло.

Опорная балка (стяжка)

Обычная крыша образует треугольник, боковые стороны которого образуют зеркальные стропила, а потолочные балки замыкают треугольник у основания. Опорная балка проходит горизонтально через конструкцию для соединения и поддержки стропил, существующих параллельно потолочным балкам. Ошейники обычно соединяют пару стропил посередине высоты вершины. Эти поперечные балки тщательно и преднамеренно укрепляют общую конструкцию, применяя боковую поддержку.

Карниз

Карниз — это нижняя сторона внешнего свеса крыши, примыкающая к стене. Они позволяют любым элементам стекать с крыши за пределы здания, чтобы отводить воду от стен и защищать сайдинг дома.

Карнизная мембрана

Для домовладельцев, проживающих в холодном климате, защита карниза является обязательным требованием. Мембрана карниза действует как водосточный желоб, чтобы помочь любой воде, задержанной ледяными запрудами, выйти. Эта воздухонепроницаемая мембрана, расположенная под черепицей, направляет любую воду, попавшую под черепицу и за ледяную дамбу, в обычный желоб, а не собирается под черепицей и в конечном итоге просачивается вниз на крышу.

Передняя панель

Если вы ищете красивый дизайн, то передняя панель является важным элементом внешнего вида. Это привлекательное дополнение к краю свеса крыши, которое придает крыше законченный вид. Эта доска проходит по краю, защищает черепицу и помогает отталкивать влагу. Он также поддерживает ваш водосточный желоб и вместе с софитом защищает вашу крышу, помогая вентиляции. Его также можно назвать краем крыши или краем карниза.

Фронтон

Некоторые крыши имеют фронтон, который относится к обычно треугольной части стены, расположенной между краями двух угловых сторон крыши. Верх фронтона находится на пересечении двух панелей, прямо под коньком. Фронтоны деликатно структурированы и детализированы в зависимости от наличия материалов, климата и желаемой эстетики.

Обзорная площадка

Обзорная площадка представляет собой горизонтальную балку, консольно выступающую из стены. Это поддерживает внешнее структурное дополнение к вашей крыше, которое простирается наружу.

Стропила

Стропила составляют основную раму, поддерживающую уклон и боковые стороны вашей крыши. Эти угловые брусья удерживают настил вашей крыши и обеспечивают основную поддержку вашего кровельного покрытия. Их часто соединяют поперечными балками.

Скос

Скос крыши относится к наклонной стороне на конце фронтона. Он может нависать или лежать плоско и простираться от карниза до конька. Грабли защитят ваш дом от попадания проточной воды за сайдинг.

Конек

Конек возникает в месте встречи двух наклонных секций крыши. Этот пик надежно защищен от влаги и тщательно вентилируется и обычно проходит горизонтально поверх вашей конструкции.

Коньковая доска

Коньковая доска может рассматриваться как стержень обычной крыши. Он располагается между концами стропил крыши. Эта горизонтальная планка расположена на коньке наклонной крыши.

Софит

Когда человек использует термин «софит», он обычно имеет в виду горизонтальную нижнюю часть выступа, например, на арке, лестнице или крыше. В современных домах софиты обычно включают плоскую область под карнизом. Вентиляционные отверстия в этих зонах могут обеспечивать чердачную вентиляцию.

Ферма

Ферма представляет собой структурный каркас из бревен, тщательно спроектированный для того, чтобы окружить чердачное пространство над домом и поддержать крышу. Ферма крыши имеет поперечные связи, чтобы обеспечить стабильную и прочную конструкцию, которая защищает ваш дом.

Впадина

Впадина – это место, где пересекаются два наклонных ската крыши. Он должен быть защищен металлическим ендовным фартуком, так как на этом участке собирается в два раза больше стока воды, так как вода поступает с двух плоскостей.

Настил

Слой непосредственно над каркасом представляет собой настил крыши, также известный как обшивка крыши. Этот слой фанеры толщиной в полдюйма или другого листового материала соединяет ферму и конструкционные соединения вместе, чтобы закрепить их на месте. Он также обеспечивает устойчивую плоскую поверхность для укладки кровельных материалов.

Водяной щит

Водяной щит или водный барьер представляет собой клейкий слой, наносимый на настил для защиты от непогоды, в частности, от таяния льда и сильных ливней. Этот слой чрезвычайно важен для защиты уязвимой деревянной рамы и настила.

Подложка

Подложка обеспечивает дополнительную защиту от воды и влаги. Он расположен между черепицей и настилом крыши, чтобы создать более плоскую поверхность, к которой черепица будет надежно прилегать.

Подкладочная мембрана

Подкладочная мембрана, расположенная между гонтом и кровельным покрытием, укладывается непосредственно на настил. Он может быть сделан из войлока или, возможно, из клейкого материала, который со временем укрепляется, чтобы снизить риск сдувания черепицы при сильном ветре. Однако он часто изготавливается из синтетических материалов, таких как пропитанный асфальтом базовый мат, усиленный смесью стекловолокна, чтобы сделать его прочным и устойчивым к разрывам.

Подложка ендовы

Чтобы обеспечить водонепроницаемость ендовы, необходимо установить дополнительную подкладку ендовы. Синтетический материал может помочь в гидроизоляции и герметизации области, чтобы защитить ее от утечек.

Кровельные покрытия

Кровельные покрытия часто сильно различаются в зависимости от стиля дома, климата и выбранной эстетики. Они являются последними слоями, добавленными к крыше, и могут создать уникальный стиль или внешний вид. Асфальтовая черепица считается обычным стандартом, но ее можно заменить синтетическими материалами, плиткой, камнем, тряской, глиняной плиткой или металлом.

Крепления

При креплении кровельного покрытия к подстилающему слою и настилу вам потребуются крепежные приспособления для фиксации соединений. Для битумной черепицы это, скорее всего, будут кровельные гвозди. Для плитки лучше использовать металлические крепления. Склеивания, клея, дегтя или клейкой бумаги также может быть достаточно для ваших нужд.

Коньковая крышка

Коньковая крышка — это особый тип гонта, который крепится к склону линии конька. Он проходит горизонтально вдоль конька вашего дома на стыке двух краев, чтобы защитить интерьер от дождя и снега, а также позволяет влаге и теплу выходить через вентиляционные отверстия конька.

Стартовая полоса

Первый слой черепицы, который просто выравнивает край крыши дома, называется стартовой полосой. Он расположен под подстилающим слоем для герметизации и гидроизоляции краев крыши, а также для защиты крыши от опасных ветров и возможных обрывов.

Дренаж и вентиляция

Каждый качественный дом нуждается в защите от таких сильных стихий, как ветер, дождь и снег. Скопление воды и влаги представляет серьезную угрозу для любой крыши, если за ней не ухаживать.

Дымоход

Дымоходы очень распространены в кирпичных домах. Эти вертикальные конструкции вживляются в крышу для вентиляции дыма и выхлопных газов при их выходе из камина, котла или печи. Дымоходы требуют обшивки дымохода для водонепроницаемости пересечения крыши и дымохода, чтобы предотвратить проникновение воды.

Водосточная труба

Водосточная труба обеспечивает сток воды и другой влаги из дома в нужное место. Желоб — это система отвода воды с крыши, а водосточная труба отводит воду из желоба на землю.

Капельница

Капельница представляет собой металлическую накладку, установленную на краях крыши для направления потока воды в сторону от облицовки. Это защищает нижележащие компоненты крыши и более глубокие слои. Край капельницы свисает со стороны крыши с небольшим металлическим фланцем, который отгибается от фасции.

Обшивка (совместные крышки)

Обшивка включает размещение и подгибание листового металла или другого прочного материала вокруг стыков и углов крыши для отвода воды из внутренней части вашего дома. Этот материал используется для покрытия других выступов крыши, таких как дымоходы и вентиляционные отверстия, где вероятность возникновения протечек выше. Обшивка помогает направить воду к желобу и водосточному желобу, одновременно защищая участки, которые считаются повышенным риском повреждения водой.

Вентиляционное отверстие

Вентиляционное отверстие также может называться вентиляционной трубой. Этот вентиляционный канал помогает регулировать давление воздуха в вашем доме, удаляя газ и запахи, точно так же, как дренажные трубы удаляют воду и отходы. Он пропускает свежий воздух в вашу водопроводную систему и создает более плавный поток воды через дренажные трубы.

Вентиляционные отверстия

Вентиляционные отверстия бывают различных форм, стилей и размеров. Они устанавливаются на вашей крыше, чтобы создать место для выхода теплого, горячего и влажного воздуха с вашего чердака. Вентиляционные отверстия могут быть электрическими, солнечными или ветровыми, чтобы выталкивать горячий воздух, в то же время собирая холодный воздух из вентиляционных отверстий в потолках.

Седло

При сооружении дымохода или другого выступа на крыше можно установить седло для защиты от скопления воды после ливня. Эта конструкция расположена за более высокой стороной дымохода или выступа, чтобы проталкивать воду вокруг него и отклонять поток.

Мансардное окно

Возможно, вы заинтересованы в том, чтобы в вашем доме было как можно больше естественного света. Одним из способов сделать это является установка мансардного окна. Это большое окно встроено в крышу, чтобы естественный свет проникал внутрь вашего дома. Он может сделать комнату очень теплой, поэтому обязательно предусмотрите дополнительные способы контроля температуры внутри.
