Сколько нужно батарей отопления для 30 квадратов

В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Важно правильно рассчитать мощность и выбрать радиатор, чтобы впоследствии не было ошибок, которые могут поставить под угрозу не только функционирование радиаторов, но и здоровье Вас и Ваших близких.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

Содержание

  1. Готовимся к зиме — расчет количества секций радиаторов отопления.
  2. Метод первый — стандартный
  3. Метод второй — примерный
  4. Метод третий — объемный
  5. Альтернативный метод расчета мощности радиаторов отопления
  6. Расчет секций алюминиевых радиаторов на квадратный метр
  7. Пример расчета
  8. Вычисление по объему
  9. Тепловая мощность 1 секции
  10. Полезное видео
  11. Расчет по площади
  12. Пример расчета количества секций радиаторов по площади помещения
  13. Считаем батареи по объему
  14. Пример расчета по объему
  15. Теплоотдача одной секции
  16. Расчет секций радиаторов в зависимости от реальных условий

Готовимся к зиме — расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый — стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй — примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий — объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь — все про то как выбрать радиатор отопления

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

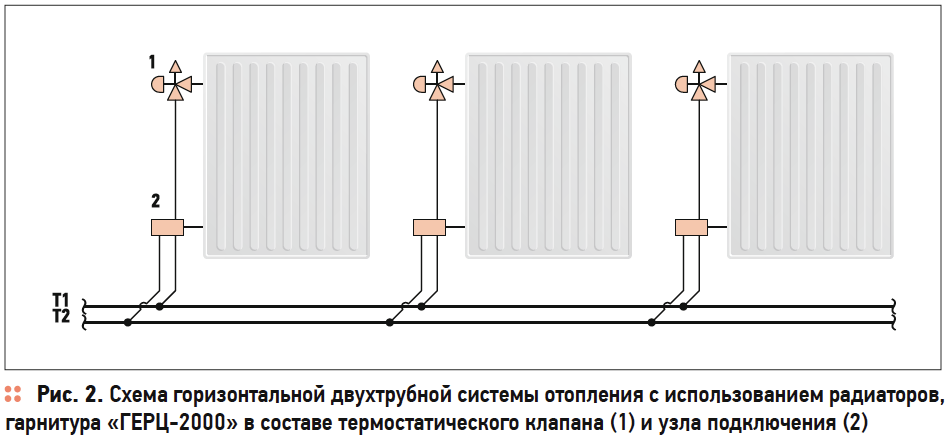

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

Как отопить дачу если нет магистрального газа? Есть очень простое решение — об этом можете прочитать по адресу: количества радиаторов

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

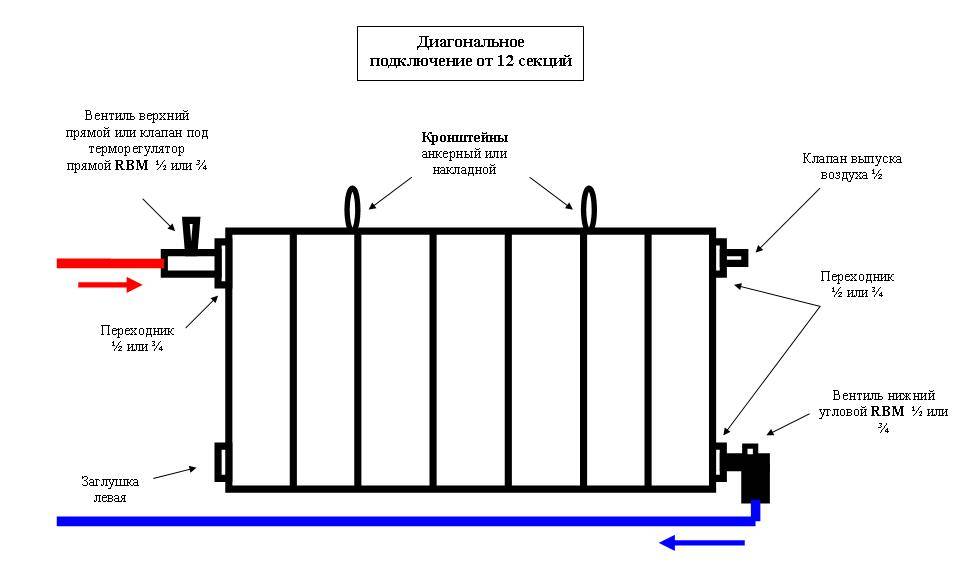

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

В случае выбора биметаллических или алюминиевых радиаторов, можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

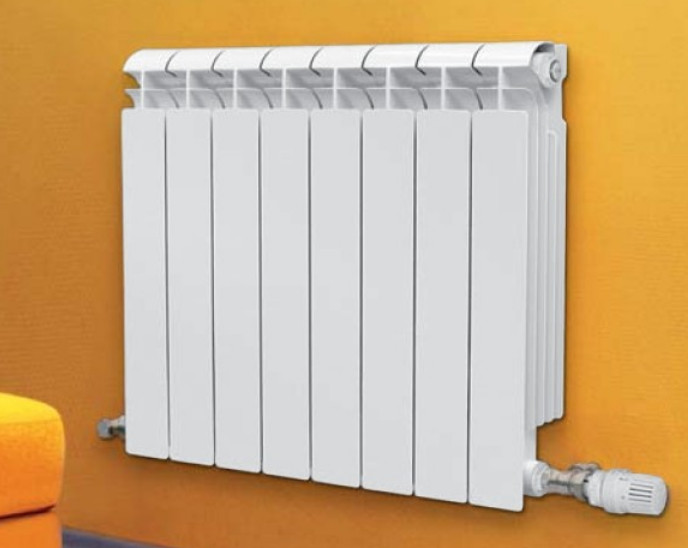

Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.

Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.

Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.

Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.

Расчет секций алюминиевых радиаторов на квадратный метр

  1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
  2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
  3. В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
    • если потолок равен 3 м, то параметры умножаются на 1.05;
    • при высоте 3.5 м он составляет 1.1;
    • при показателе 4 м – это 1.15;
    • высота стены 4.5 м – коэффициент равен 1.2.

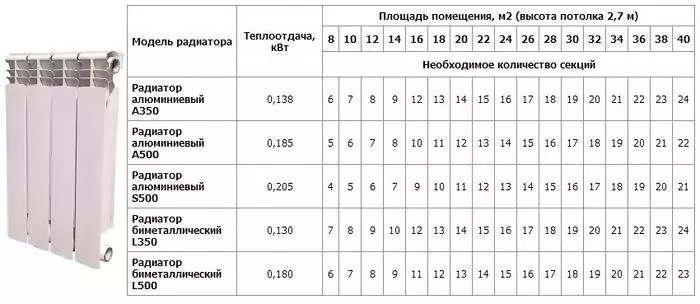

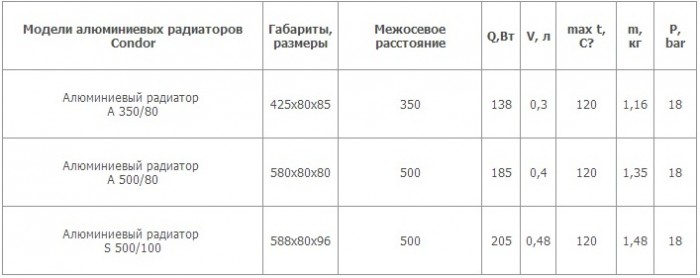

  4. Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.
  • S – площадь помещения, где требуется установка батареи;
  • k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
  • P – мощность одного элемента радиатора.
  • если они закреплены под подоконником, то потери составят до 4%;
  • установка в нише моментально увеличивает этот показатель до 7%;
  • если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
  • закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Пример расчета

  • каждое окно добавляет к показателю 0.2 кВт;
  • дверь «обходится» в 0.1 кВт.
  • первый показатель – это площадь комнаты;
  • второй – стандартное количество Вт на м2;
  • третий и четвертый указывают на то, что в комнате по одному окну и двери;
  • следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
  • шестой – корректирующий коэффициент касаемо расположения батареи.

Вычисление по объему

  1. Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
  2. Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
  3. Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.
    66.

Тепловая мощность 1 секции

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
    • 50% — коэффициент составляет 1.2;
    • 40% — 1.1;
    • 30% — 1.0;
    • 20% — 0.9;
    • 10% — 0.8.
  6. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    • +35 = 1.5;
    • +25 = 1.2;
    • +20 = 1.1;
    • +15 = 0.9;
    • +10 = 0. 7.
  7. К5 указывает на корректировку при наличии наружных стен.Например:
    • когда она одна, показатель равен 1.1;
    • две наружные стены – 1.2;
    • 3 стены – 1.3;
    • все четыре стены – 1.4.
  8. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    • неотапливаемого чердака – коэффициент 1.0;
    • чердак с обогревом – 0.9;
    • жилая комната – 0.8.
  9. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    • 2.5 м = 1.0;
    • 3.0 м = 1.05;
    • 3.5 м = 1.1;
    • 4.0 м = 1.15;
    • 4.5 м = 1.2.

Полезное видео

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Считаем батареи по объему

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Пример расчета по объему

  • Находим объем. 16 м2 * 3 м = 48 м3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теплоотдача одной секции

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт (0,120 кВт).
  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;
  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем — 12 шт.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе 60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Расчет количества батарей отопления онлайн калькулятор

Главная

Отопительные системы

Расчет

Радиаторов, батарей отопления

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

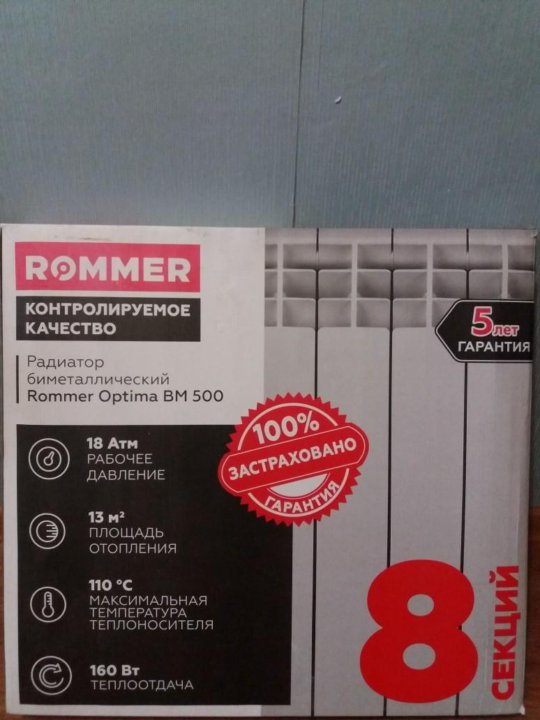

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

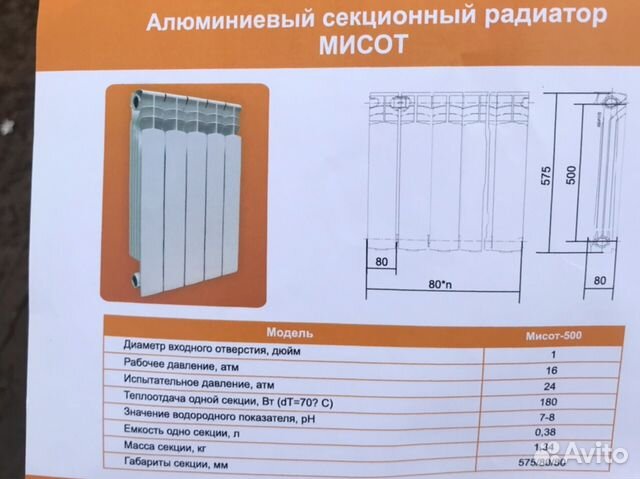

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Сколько нужно радиаторов на комнату: как подсчитать?

При выполнении ремонтных работ по замене либо устройству с нуля системы отопления необходимо правильно определить, какая именно мощность отопления необходима. Чтобы произвести расчеты, можно использовать несколько самых различных методов, каждый из которых отличается точностью. Как же правильно определить, сколько нужно радиаторов?

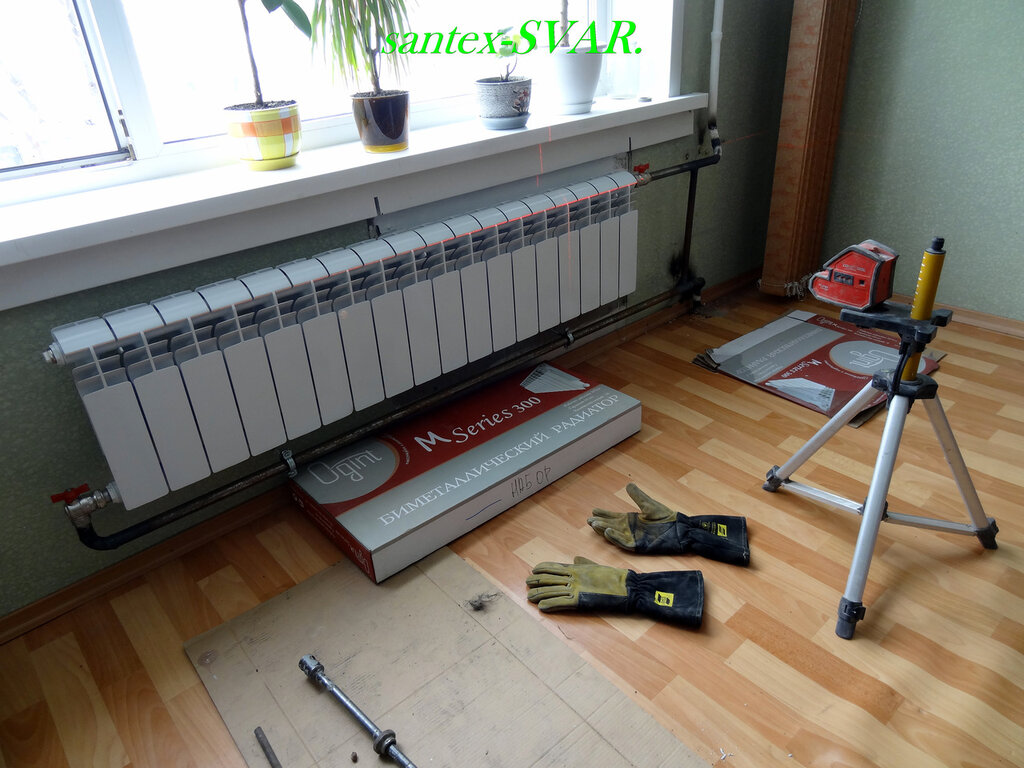

Схема установки радиатора.

Определение мощности

При расчетах количества батарей отопления следует учитывать многие факторы:

Таблица расчета секций радиатора на комнату.

  • при выполнении подсчета надо помнить о том, что материал изготовления батареи значения не имеет. Должна интересовать только его мощность, которую в обязательном порядке указывает производитель. Надо помнить и том, что радиатор может иметь мощность, немного меньшую, чем это указано, поэтому покупать надо только оборудование от проверенного производителя, который укажет все данные с точностью, а не будет преувеличивать их;
  • для каждого помещения количество батарей надо подсчитывать отдельно. Некоторые специалисты утверждают, что мощность отопления рассчитывается исходя только из общей квадратуры всей квартиры, но в данном случае можете смело искать других мастеров. Вопрос, сколько нужно радиаторов, решается отдельно для каждой комнаты, при этом учитывается количество окон и качество оконных рам, утепление стен;
  • формула расчета количества батарей проста. При этом нормы для каждого отдельного случая применяются свои.

Вернуться к оглавлению

Расчет количества секций

Итак, как правильно рассчитать количество на комнату теплового оборудования? Самым оптимальным вариантом является обращение за подобными услугами к специалистам, но если такой возможности нет, то вполне можно сделать подсчет и самостоятельно.

При выполнении такой работы не стоит забывать о таких параметрах, как:

Руководство о выборе необходимой мощности радиаторов.

  • материал изготовления стен, толщина и тип утепления;
  • вид окон, отношение их площади к площади пола в комнате;
  • особенности климата;
  • какая комната находится сверху, отапливается ли она или это обычный чердак;
  • количество стен, которые выходят на улицу, наличие балкона либо лоджии, ее остекление, утепление;
  • кубатура либо общая площадь комнаты, высота потолков;
  • количество окон (радиаторы могут находиться только под окнами, но ни в коем случае не по сторонам, так как это нарушает баланс и на стенах могут появиться пятна сырости, плесени).

При расчетах необходимо соблюдать определенные нормы:

Схема примеров подсоединения радиаторов.

  • 100 В тепловой мощности на каждый кв. м требуется в том случае, если батареи ставятся в помещении с одним окном, одной стеной, выходящей на улицу, при стандартной высоте потолка от 2,5 до 2,7 м;
  • 120 В на каждый кв. м принимаются для комнат с одним окном, если две наружные стены выходят на улицу, при стандартной высоте потолка;
  • 130 В мощности на каждый кв. м учитывается при наличии в помещении, где есть два окна, две наружные стены, выходящие на улицу, при стандартной высоте потолка.

Учитывается тип стеклопакета, наличие в помещении эркера, площадь самого окна. Как уже отметили, материал изготовления самого радиатора значения особого не имеет, но надо учитывать то, насколько они подходят для городских квартир, частных индивидуальных домов. Например, для биметаллических требуется постоянное давление, в противном случае их теплоотдача будет не столь высока.

Вернуться к оглавлению

Варианты расчетов для разных радиаторов

Вариантов расчета количества отопительных батарей для дома существует несколько:

  • по площади помещения;
  • по объему;
  • по типу самого радиатора и прочие.

Для квартиры, которая располагается в панельном обычном доме, применяется метод, позволяющий подсчитать, сколько нужно радиаторов, по методу объема и мощности.

Согласно нормативам, на каждый кубический м помещения требуется 41 Ватт тепловой мощности оборудования.

Схема количества расчета радиаторов на комнату.

Если ремонт в доме сделан с использованием таких материалов, как гипсокартон, металлопластиковые стеклопакеты и прочие, то расходы тепловой мощности уже меньше, они составляют 34 Ватта на один кубометр.

К примеру, комната имеет размеры 5*4 метра, высота ее потолков составляет 2,65 м. То есть объем всего помещения будет составлять 5*4*2,65=53 кубических метра. Если квартира не имеет современного ремонта, то есть теплосберегающие материалы не применяются, то получаем: 53*41=2173 Вт. Значит, для установки понадобятся радиаторы, которые могут давать 2173 Вт тепловой мощности.

Далее, исходя из полученных данных, приступаем к расчету количества секций. Допустим, использоваться будут стандартные чугунные радиаторы, каждая секция которых рассчитана на теплоотдачу в 170 Ватт. Получаем такое значение: 2173/170=12,78 секций. Округлять всегда надо в сторону целого числа, то есть при заводской сборке это будет 12 либо 14 секций, хотя сегодня можно приобрести батареи и с необходимым числом, с тринадцатью секциями (меньшее количество брать не рекомендуется).

Схема расчета радиаторов и батарей отопления.

Такой метод является приблизительным, часто используется другой, позволяющий рассчитать количество секций исходя из площади помещения. При таком методе принимается, что на каждый 1м2 необходимо брать 100 Вт мощности. Если площадь помещения составляет 18 кв. м, значит, тепловая мощность, которая необходима для обогрева, будет равна: 18*100=1800 Вт. Исходя из того что тепловая мощность одной секции чугунной батареи составляет 170 Вт, получаем количество секций: 1800/170=10,59, то есть необходимо 11 секций.

Расчетное количество таких секций будет различаться исходя из того, какая именно квартира: угловая ли она, есть ли балкон, лоджия, остекление. Для угловых комнат к полученной цифре необходимо добавить 20%. Если батарея ставится в нишу, потери тепла будут составлять до 20%, значит, к полученному значению необходимо прибавить уже больше. А вот для кухни можно смело количество секций уменьшать, то есть достаточно десяти секций при аналогичной площади.

Вернуться к оглавлению

Как рассчитать точнее?

Таблица характеристик радиаторов.

Есть и другой метод, как можно рассчитать, сколько нужно радиаторов. Такой способ считается точным, но он включает в себя необходимость учета многих факторов. Тепловая мощность определяется по формуле:

Qт = 100 Вт/м2*Sпомещения*q1*q2*q3*q4*q5*q6*q7

Qт – это необходимая тепловая мощность оборудования,

q1 – тип остекления (для тройного стеклопакета – 0,85, для двойного стеклопакета – 1, для обычного – 1,27),

q2 – утепление стен (современные высококачественные материалы – 0,85, простой утеплитель или кирпич в два слоя – 1, теплоизоляция низкого качества – 1,27),

q3 – отношение площадей пола и окон (10% – 0,8, 20% – 0,9, 30% – 1, 40% – 1,1, 50% – 1,2),

q4 – величина минимальной температуры воздуха на улице (-10°C – 0,7, -15°C – 0,9, -20°C – 1,1, -25°C – 1,3, -35°C – 1,5),

q5 – количество наружных стен (одна стена – 1,1, две для угловой – 1,2, три – 1,3, четыре – 1,4),

q6 – тип помещения, которое находится над расчетным (обогреваемая комната – 0,8, отапливаемый чердак – 0,9, неотапливаемый чердак – 1),

q7 – высота потолка в комнате (2,5 м – 1, 3 м – 1,05, 3,5 м – 1,1, 4 м – 1,15, 4,5 м – 1,2).

Приведем пример подобного точного расчета, который покажет, сколько нужно радиаторов для комнаты:

100 Вт/кв.м*18 кв.м*0,85 (для тройного стеклопакета)*1(утепление в два кирпича)*0,8(2,1/18*100=12%)*1,5 (при -35°C)*1,1*0,8*1=1616 Вт

То есть необходимая мощность при хорошем утеплении стены составляет 1616 Вт, но если теплоизоляция плохая, то значение увеличится почти вдвое и составит до 2052 Ватт.

Количество секций составит: 1616/170=9,51, округляем в целую сторону – получаем десять секций.

Предложено три различных метода расчета количества секций отопительного радиатора. Самый простой и применяемый наиболее часто показывает завышенное количество, то есть его использование влечет за собой только лишние финансовые расходы, которые являются абсолютно ненужными. А вот второй и третий метод позволяют рассчитать, сколько необходимо радиаторов для одного помещения более точно, полученные при их помощи значения практически совпадают.

Расчет радиаторов отопления — заказать, онлайн расчет мощности батарей

В данной категории нет товаров.

Расчёт мощности радиаторов отопления

При замене или первоначальной установке радиаторов отопления, самым главным критерием является теплоотдача отопительных приборов, или другими словами – ключевым фактором является то, чтоб после установки батарей зимой было тепло. И так, сегодня мы рассмотрим такие вопросы:

  • Как правильно рассчитать мощность радиаторов?
  • Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?
  • Как размер и материал радиатора влияет на его теплоотдачу?
  • Как посчитать необходимое количество радиатор по площади помещения?
  • Как посчитать необходимое количество радиаторов по СНиП?

Итак, как же рассчитать необходимую мощность радиатора?


Для просчета радиаторов многие используют весьма незамысловатую формулу – 100 Ватт на один метр квадратный. В таком случае, что может быть проще – умножаем длину комнаты на её ширину (получаем площадь) и умножаем полученное число на 100. Теперь звоним в магазин по продаже отопительного оборудования и говорим, что нужен радиатор мощностью в столько-то Ватт (полученное число) и «Вуаля!»  Но не все так просто, этот способ хоть и есть самым распространённым, но не учитывает многих факторов (высота потолка, площадь остекления, материал и качество окон, количество наружных стен в помещении, материал и толщина стен и т. д.). И самым важный фактор – это разница в требуемой и фактической температуре теплоносителя. Допустим, мощность стального панельного радиатора 22 типа, размерами 500 (высота, мм) на 1000 (длина, мм) – 1470 Вт, при показателях температуры 75/55/20 (где 75 – температура подачи, 55 – температура обратки, 20 – необходимая температура в помещении). Соответственно, если показатели температуры будут меньше, то и мощность радиатора также будет меньше. На примере этого же радиатора рассмотрим, как это выглядит на практике. В помещении площадью в 15 кв. м. , с высотой потолка до трех метров, шириной окна до 1,5 м и площадью остекления до 2 м, с не более чем одной наружной стеной и температурой в теплоносителе 75/55 градусов – этого отопительного прибора будет достаточно. Но, при нарушении какого-либо из этих условий, данной батареи может не хватать и тогда нужно выбирать радиатор больше по габаритам (высоте, ширине, глубине). Если учесть все необходимые параметры, то можно подобрать необходимый радиатор и не беспокоится о холодном «зимовании», но если радиатор изначально подобран неправильно, то это чревато низкой температурой в комнате и срочной заменой отопительного прибора (что по затратам приравнивается к покупке нового радиатора). Что же делать, чтобы избежать таких неприятностей? Ответ на этот вопрос выплывает из ответа на «Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?»


Как известно – «каждый должен заниматься своим делом». Специалисты нашего магазина «Отопление дома» не только продают отопительные приборы, но и с удовольствием помогут рассчитать правильное количество секций (в секционном радиаторе) и необходимые размеры (в панельном радиаторе), при чем сделают это совершенно бесплатно. Для просчета Вам необходимо позвонить по одному из номеров (066)115-20-08 (096)199-83-22, оставить заявку на электронной почте [email protected], или приезжайте к нам в офис г. Киев ул. Волынская 48/50.


Размер и материал радиаторов отопления

Радиаторы отопления отличаются не только габаритами и материалом изготовления, но и техническими характеристиками. Секционные радиаторы (биметаллические, алюминиевые) обладают более высокой теплоотдачей, чем панельные радиаторы (стальные, медно-алюминиевые), при одинаковых габаритах. Так, например, 8 секций радиатора Global Vox 500 (общая ширина 800 мм), при одинаковой температуре, будет иметь больше теплоотдачу чем панельный радиатор Purmo h500 C22 Compact, шириной 800 мм. В свою очередь, панельные радиаторы подойдут больше, при условиях низкой температуры теплоносителя (например, при использовании конденсационного котла). У радиаторов из одного материала, теплоотдача зависит непосредственно от его размеров. Пример, стальной радиатор высотой 500 обладает большей теплоотдачей, чем стальной радиатор высотой 300 (при одинаковой ширине и глубине), а алюминиевый радиатор с межосевым расстоянием 500 обладает большей мощностью, чем его «сородич» с межосевым 300.


Как посчитать необходимое количество радиаторов по СНиП?

Согласно СНиП (строительные нормы и правила), а именно разделу 2.04.05-91 (отопление, вентиляция и кондиционирование) показатель мощности радиаторного отопления не должен быть ниже, чем 41 Ватт, на 1 кубический метр помещения. Например, для того чтобы рассчитать мощность радиатора на помещение с высотой потолка 3 метра, длиной и шириной 5 и 4 (соответственно) необходимо:

3*5*4=60 (кубических метров) умножить на 41, 60*41=2460 Вт – мощность необходимого радиатора.

Этот просчет является более точным, чем по площади помещения, но имеет те же недостатки (за исключением учета высоты потолков), поэтому прежде чем полностью доверится этой системе, рекомендуем обратиться к профессионалам.

Итог:

Радиаторы отопления – это важная часть отопительной системы и именно от их правильного просчета зависит на сколько тепло и уютно будет в Вашем доме или квартире. Поэтому, прежде чем доверится онлайн калькуляторам расчета мощности радиаторов отопления, обратитесь к специалистам и будьте уверены – что зима пройдет комфортно!


Как рассчитать радиаторы отопления на площадь квартиры — Портал о строительстве, ремонте и дизайне

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной — вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Как рассчитать радиаторы отопления на площадь квартиры

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

  • определить температурный режим и потенциальные термопотери;
  • разработать оптимальные технические решения;
  • определить тип теплового оборудования;
  • установить финансовые и тепловые критерии;
  • учесть надёжность и технические параметры обогревательных приборов;
  • составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно. Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Необходимая мощность радиаторов отопления

Что будет, если провести вычисления неправильно? Основное последствие — более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому.  Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Формула для расчета

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв. ;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Работа с тепловизором

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Расчет радиаторов отопления по площади

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

  • КТ — количество тепла, которое нужно для обогрева.
  • П — размеры комнаты м2.
  • К1 — значение этого коэффициента учитывает качество остекления окон: двойное — 1,27; пластиковые окна с двойным стеклопакетом — 1,0; с тройным — 0,85.
  • К2 — коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая — 1,27; хорошая (например двухслойная кирпичная кладка) — 1,0; высокая — 0,85.
  • К3 — это значение учитывает соотношение площадей оконных проёмов и полов: 50% — 1,2; 40% — 1,1; 30% — 1,0; 20% — 0,9; 10% — 0,8.
  • К4 — коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С — 1,5; — 25 °С — 1,3; — 20 °С — 1,1; — 15 °С — 0,9; -10 °С — 0,7.
  • К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна — 1,1; две — 1,2; три — 1,3; четыре — 1,4.
  • К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак — 1,0; чердачное отапливаемое помещение — 0,9; отапливаемая квартира — 0,8.
  • К7 — последний из корректировочных значений и зависит от высоты потолка: 2,5 м — 1,0; 3,0 м — 1,05; 3,5 м — 1,1; 4,0 м — 1,15; 4,5 м — 1,2.

Описанный расчёт секций батарей отопления по площади — наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах — 75/65/20 и 55/45/20.

Параметры теплоносителя системы отопления.

Для правильного расчёта необходимо для начала высчитать температурный напор — это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же — 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра. , следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

  • 90/70/20 — (90+70)/2-20 = 60°С;
  • 55/45/20 — (55+45)/2-20 = 30°С.

Расчитываем количество секций в радиаторе отопления

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Далее нужно подсчитать соотношение 60°С/55°С = 1,1. В итоге, чтобы добиться температуры в +25 °С для помещения с высокотемпературным режимом понадобится 8шт*1,1 = 8,8. С округлением получится 9 штук.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Он-лайн калькулятор для расчета мощности радиаторов

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т. д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.

Интерфейс калькулятора отопления.

Во избежание неточностей при вычислениях, внимательно вводите все параметры и проверьте, насколько точные данные вы указали в соответствующих полях. Лучше несколько раз перепроверить, чем потом испытывать на себе последствия своих ошибок в виде слишком низкой или высокой температуры в доме.

Подведение итогов

Итак, из выше приведённых формул понятно, как правильно сделать расчёт алюминиевых (чугунных, биметаллических и др.) радиаторов для квартиры. Как видите, дело это не такое уж и сложное. Главное, внимательность и точность. Чтобы получить максимально правильные данные, используйте специальное оборудование.

Расчет количества радиаторов отопления по площади помещения |Системы отопления

ПАНЕЛЬНЫЕ РАДИАТОРЫ ОТОПЛЕНИЯ

ЛУЧШЕЕ РЕШЕНИЯ ДЛЯ ВАШЕГО ДОМА

+7 (961) 586 05 18

г. Кропоткин

Оглавление:

   Конструктивные особенности панельных радиаторов отопления

   Типы панельных радиаторов

   Подбор требуемого панельного радиатора, расчет по площади помещения

      — таблица тепловой мощности панельных радиаторов Airfel

       — таблица тепловой мощности панельных радиаторов Prado

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Основным материалом для изготовления панельных радиаторов является сталь. Сталь, как высокотехнологичный материал обладает отличным набором свойств: прочность, ковкость, гибкость – всё это предает агрегатам из стали массу полезных свойств, а хорошая податливость сварке и высокая теплопроводность делают сталь идеальным материалом для радиаторов отопления.



Главной конструктивной единицей панельного радиатора является панель, которых, в зависимости от типа радиатора, может быть и одна, и две, и три.



Панель радиатора – это два сваренных между собой тонких стальных листа. Листы же до сварки проходят штамповку, где им предаётся профиль – это и есть каналы для циркуляции нагретой жидкости в панели радиатора. Панели, если их две и более, соединенные между собой трубками, с металлическим кожухом по бокам и декоративной верхней решеткой и есть готовый панельный радиатор отопления.



Для повышения теплоотдачи и скорости обогрева помещения, радиатор может оснащаться конвекционными ходами с внутренней стороны панелей в виде ребристого листа из более тонкой стали, что способствует перемещению воздушных масс в помещении и равномерному обогреву.



Как видно, технология изготовления данных агрегатов проста, что и объясняет их достаточно низкую стоимость.



Если производитель не экономит на качестве материала и для производства радиаторов использует качественную сталь, применяет современные технологичные методы нанесения защитного покрытия, то такой радиатор гарантированно и бесперебойно служит долгие годы.



В зависимости от количества панелей и конвекторов панельные радиаторы делятся на типы. Двухзначное число к маркировке панельного радиатора является обозначением его принадлежности к определенному типу, где первая цифра – это количество панелей, а вторая, соответственно, количество конвекторов.

ТИПЫ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Тип 10 – панельный радиатор, состоящий из одной панели без конвектора, кожухов и верхней решетки.



Тип 20 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 30 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 11 – панельный радиатор, состоящий из одной панели, одного конвектора, без кожухов и верхней решетки.

Тип 21 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, одним конвектором, закрытый кожухом и верхней решеткой.

Тип 22 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, двумя конвекторами, закрытый кожухом и верхней решеткой.

Тип 33 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, тремя конвекторами, закрытый кожухом и верхней решеткой.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.



В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.



Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.



Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.



Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.



Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.



В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:



— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.



Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:



(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт



Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

            3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.



Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.



А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ AIRFEL

Airfel 300×800 mm

958

Airfel 500×400 mm

758

Airfel 300×900 mm

1078

Airfel 500×500 mm

974

Airfel 300×1000 mm

1198

Airfel 500×600 mm

1136

Airfel 300×1100 mm

1318

Airfel 500×700 mm

1326

Airfel 300×1200 mm

1437

Airfel 500×800 mm

1515

Airfel 300×1300 mm

1557

Airfel 500×900 mm

1704

Airfel 300×1400 mm

1677

Airfel 500×1000 mm

1894

Airfel 300×1500 mm

1797

Airfel 500×1100 mm

2083

Airfel 300×1600 mm

1917

Airfel 500×1200 mm

2273

Airfel 300×1700 mm

2027

Airfel 500×1300 mm

2462

Airfel 300×1800 mm

2156

Airfel 500×1400 mm

2651

Airfel 300×2000 mm

2396

Airfel 500×1500 mm

2841

Airfel 500×1600 mm

3030

Airfel 500×1700 mm

3240

Airfel 500×2200 mm

4167

Airfel 500×1800 mm

3403

Airfel 500×2400 mm

4545

Airfel 500×1900 mm

3597

Airfel 500×2600 mm

4924

Airfel 500×2000 mm

3788

Airfel 500×3000 mm

5682

Изучив таблицу теплоотдачи, рекомендовано в комнате из примера установить два отопительных радиатора, один — Airfel 500×800 mm с тепловой мощностью 1515 Вт под окном шириной 900 мм и второй — Airfel 500×1000 mm с тепловой мощностью 1894 Вт под окном шириной 1200 мм. Мощности подобранных радиаторов будет достаточно для отопления нашей комнаты, а оставшийся запас можно использовать во время резкого похолодания, тем самым избежать перепадов температуры в помещении.

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PRADO

Prado 300×400 mm

517

Prado 500×400 mm

760

Prado 300×500 mm

Prado 500×500 mm

646

950

Prado 300×600 mm

Prado 500×600 mm

775

1140

Prado 300×700 mm

Prado 500×700 mm

904

1330

Prado 300×800 mm

Prado 500×800 mm

1034

1520

Prado 300×900 mm

1163

Prado 500×900 mm

1710

Prado 300×1000 mm

1292

Prado 500×1000 mm

1900

Prado 300×1100 mm

1421

Prado 500×1100 mm

2090

Prado 300×1200 mm

1917

Prado 500×1200 mm

2280

Prado 300×1300 mm

1680

Prado 500×1300 mm

2470

Prado 300×1400 mm

1809

Prado 500×1400 mm

2660

Prado 300×1500 mm

1938

Prado 500×1500 mm

2850

Prado 300×1600 mm

2067

Prado 500×1600 mm

3040

Prado 300×1700 mm

2196

Prado 500×1700 mm

3230

Prado 300×1800 mm

2326

Prado 500×1800 mm

3420

Prado 300×1900 mm

2455

Prado 500×1900 mm

3610

Prado 300×2000 mm

2584

Prado 500×2000 mm

3800

Prado 300×2200 mm

2842

Prado 500×2200 mm

4180

Prado 300×2400 mm

3101

Prado 500×2400 mm

4560

Prado 300×2600 mm

3359

Prado 500×2600 mm

4940

Prado 300×2800 mm

3618

Prado 500×2800 mm

5320

Prado 300×3000 mm

3876

Prado 500×3000 mm

5700

Главная / Полезное

ТЕПЛЫЙ ДОМ — ЭТО ПРОСТО!

Сколько БТЕ тепла на квадратный фут?

Вопрос: Сколько БТЕ мне нужно для обогрева 1500 кв. футов? Сколько квадратных футов отапливает 30 000 БТЕ?

Пример. Чтобы обогреть дом площадью 1500 кв. футов, вам потребуется от 45 000 до 90 000 БТЕ.

Такого рода вопросы очень часто возникают при планировании потребностей в отоплении. Адекватная оценка того, сколько БТЕ вам нужно для обогрева вашего дома, имеет важное значение. Цель приведенного ниже «Калькулятора БТЕ тепла» — точно определить, сколько БТЕ тепла вам нужно как можно точнее .

БТЕ или «Британская термальная единица» — единица измерения тепла. 1 БТЕ достаточно тепла, чтобы поднять температуру 1 фунта воды на 1°F. Домохозяйствам США требуется от 20 000 до 300 000 БТЕ тепла зимой .

Чтобы рассчитать, сколько БТЕ тепловой мощности вам нужно, вам нужно знать всего 3 фактора:

  1. Общая площадь квадратных метров вашего дома или места, которое вы хотите отапливать зимой. Это может быть что угодно, от комнаты площадью 150 кв. футов до дома площадью более 3000 кв. футов.
  2. Ваш климатический пояс . Очевидно, что для отопления дома в Майами, штат Флорида, потребуется меньше БТЕ тепла, чем для отопления дома в Чикаго, штат Иллинойс.

Чтобы использовать калькулятор BTU отопления, вам сначала нужно измерить место, которое вы хотите нагреть . Вам нужно знать, нагреваете ли вы, например, дом площадью 1000 кв. футов, 1500 кв. футов или 3000 кв. футов или комнату площадью 400 кв. футов.

Во-вторых, нужно выяснить в какой климатической зоне вы живете . Это определит, сколько БТЕ на квадратный фут вам нужно для отопления (подробнее об этом позже). Соединенные Штаты разделены на 7 основных климатических зон или регионов. Пример: Майами, штат Флорида, находится в климатической зоне 2 и требует 35 БТЕ тепла на кв. фут. Чикаго, штат Иллинойс, находится в климатической зоне 5 и требует 50 БТЕ тепла на кв. фут.

Чтобы помочь вам определить, какая климатическая зона вы должны ввести данные в калькулятор БТЕ отопления, вы можете использовать эту карту Управления энергоэффективности и возобновляемых источников энергии:

Регионы климатической зоны основаны на температуре и уровне влажности. Источник: IECC, 2012 г. – Международный кодекс энергосбережения

. С помощью этой информации вы можете использовать калькулятор БТЕ отопления, чтобы получить общее представление о том, сколько БТЕ вам нужно для обогрева вашего дома.

Мы также объясним, сколько квадратных футов занимает нагреватель (печь, обогреватель и т. д.) с определенным выходом тепла в БТЕ. Кроме того, ниже мы решим несколько примеров нагрева BTU, и если вы не найдете ответ, вы можете использовать раздел комментариев, и мы постараемся вам помочь.

Вот этот удобный и простой в использовании калькулятор для БТЕ отопления:



Вот краткий пример того, как работает этот калькулятор:

Допустим, у вас есть дом площадью 1200 кв. футов в Нэшвилле, штат Теннесси. Вы пытаетесь выяснить, сколько BTU должна производить печь или система центрального отопления, чтобы адекватно согревать ваш дом зимой.

Прежде чем использовать калькулятор BTU для отопления, вы сверитесь с картой климатических зон выше и увидите, что Нэшвилл попадает в климатическую зону 4. При этом вы можете ввести в калькулятор как 1200 кв. футов, так и «Климатическую зону 4» и получить оценку того, сколько БТЕ вам потребуется для адекватного обогрева вашего дома следующим образом:

Как видите, по наилучшей оценке вам потребуется 54 000 БТЕ тепла в зимний сезон.

Существует два типа вопросов, которые люди задают при расчете БТЕ отопления. Это:

  1. Сколько БТЕ мне нужно для обогрева X квадратных футов? X обозначает размер дома; обычно от 500 до 5000 БТЕ.
  2. Сколько квадратных футов отапливает X BTU? X здесь обозначены номера BTU (британские тепловые единицы). Это очень важный вопрос при выборе размера обогревателей; не печи или системы центрального отопления. Обычно мы говорим здесь от 1000 BTU до 30 000 BTU.

Чтобы помочь вам получить ответы, мы рассчитали две таблицы БТЕ отопления для каждого вопроса:

Сколько БТЕ мне нужно для обогрева дома? (Таблица 1)

С помощью калькулятора отопления BTU мы можем оценить, какая тепловая мощность требуется для обогрева дома определенной площади.

Чтобы помочь вам, мы собрали требования к тепловой энергии в БТЕ для домов площадью от 500 кв. футов до 5000 кв. футов.

Эти требования BTU имеют, в зависимости от того, где в США вы живете, довольно большой интервал. Пример: Сколько БТЕ мне нужно для обогрева 1500 квадратных футов?

Ответ: 45 000 БТЕ – 90 000 БТЕ . Точное количество зависит от того, где вы живете. Если вы живете в климатической зоне 1 (очень жаркий климат), вам потребуется 45 000 БТЕ. Если вы живете недалеко от границы с Канадой — климатическая зона 7 (очень холодный климат), вам потребуется 90 000 BTU. Большинство людей живут где-то посередине, и им потребуется около 67 500 БТЕ. Мы обозначим это как «стандартный климат» в таблице нагрева BTU ниже:

Таблица БТЕ отопления (приблизительные оценки)
Размер дома (отопление): Стандартный климат Очень холодный климат Очень жаркий климат
500 квадратных футов 22 500 БТЕ 30 000 БТЕ 15 000 БТЕ
1000 квадратных футов 45 000 БТЕ 60 000 БТЕ 30 000 БТЕ
1500 квадратных футов 67 500 БТЕ 90 000 БТЕ 45 000 БТЕ
2000 квадратных футов 90 000 БТЕ 120 000 БТЕ 60 000 БТЕ
2500 квадратных футов 112 500 БТЕ 150 000 БТЕ 75 000 БТЕ
3000 квадратных футов 135 000 БТЕ 180 000 БТЕ 90 000 БТЕ
3500 квадратных футов 157 500 БТЕ 210 000 БТЕ 105 000 БТЕ
4000 квадратных футов 180 000 БТЕ 240 000 БТЕ 120 000 БТЕ
4500 квадратных футов 202 500 БТЕ 270 000 БТЕ 135 000 БТЕ
5000 квадратных футов 225 000 БТЕ 300 000 БТЕ 150 000 БТЕ

Сколько квадратных футов будет от 1000 до 30000 БТЕ тепла?

Примерно таким же образом мы можем ответить, сколько квадратных футов будет нагревать обогреватель с определенной тепловой мощностью (выраженной в БТЕ).

Теплопроизводительность: квадратных метров (стандартный климат) квадратных метров (очень холодный климат) квадратных метров (очень жаркий климат)
1000 БТЕ 22,2 кв.м 16,6 кв. футов 33,3 кв.м
3000 БТЕ 66,6 кв. футов 33,3 кв.м 100 кв. футов
5000 БТЕ 111,1 кв.м 83,3 кв.м 166,6 кв. футов
10 000 БТЕ 222,2 кв.м 166,6 кв. футов 333,3 кв.м
15 000 БТЕ 333,3 кв.м 250 кв. футов 500 кв. футов
20 000 БТЕ 444,4 кв.м 333,3 кв.м 666,6 кв.м
25 000 БТЕ 555,5 кв. футов 416,6 кв. футов 833,3 кв.м
30 000 БТЕ 666,6 кв. футов 500 кв. футов 1000 кв. футов

Теперь вы можете ответить, сколько квадратных футов будет иметь тепло в 5000 БТЕ. В среднем он может обогреть комнату площадью 110 кв. На холодном севере 5000 БТЕ хватит для обогрева 80 кв.м, а на жарком юге таким обогревателем можно обогреть комнату площадью 170 кв.м.

Давайте рассмотрим один пример:

Сколько квадратных футов будет отапливаться 40 000 БТЕ? (Пример)

Допустим, у нас есть обогреватель на 40 000 БТЕ (это может быть обогреватель для дома или обогреватель для террасы на 40 000 БТЕ).

Предположим также, что мы живем в стандартном климате (климатическая зона 3). В этой климатической зоне вам потребуется около 40 БТЕ для обогрева 1 кв. м помещения.

Вот сколько квадратных футов может иметь тепло в 40 000 БТЕ:

Площадь = 40 000 БТЕ / 40 БТЕ на кв. фут = 1000 кв. фут

В стандартном климате 40 000 БТЕ достаточно для обогрева площади 1000 кв. футов . Очевидно, что если вы живете в более холодном климате, обогреватель на 40 000 БТЕ обогреет площадь менее 1000 квадратных футов. Если вы живете в более теплом климате, 40 000 БТЕ обогреют площадь более 1000 квадратных футов.

Как видите, ключевой вопрос в том, в какой климатической зоне вы живете. Основываясь на климатической зоне, вы знаете, сколько БТЕ тепла вам нужно на квадратный фут.

Давайте посмотрим, сколько БТЕ тепла вам нужно в конкретной климатической зоне:

Сколько БТЕ тепла вам нужно на квадратный фут? (Зависит от климатической зоны)

Чтобы создать калькулятор БТЕ отопления, вам нужно знать, сколько БТЕ тепла на квадратный фут вам нужно в определенной климатической зоне. Очевидно, что на холодном севере вам потребуется больше БТЕ на квадратный фут, чем на теплом юге. Сколько именно БТЕ?

Вот аккуратная таблица с БТЕ отопления на квадратный фут для всех 7 климатических зон (см. карту отопления выше с климатическими зонами для справки):

Климатическая зона БТЕ на кв. фут
Климатическая зона 1 30 БТЕ на кв. фут
Климатическая зона 2 35 БТЕ на кв. фут
Климатическая зона 3 40 БТЕ на кв. фут
Климатическая зона 4 45 БТЕ на кв. фут
Климатическая зона 5 50 БТЕ на кв. фут
Климатическая зона 6 55 БТЕ на кв. фут
Климатическая зона 7 60 БТЕ на кв. фут

Как видите, на севере для обогрева 1 квадратного фута требуется вдвое больше тепловой мощности, чем на крайнем юге.

Пример: Имея 35 000 БТЕ, вы можете обогреть дом площадью 1 000 кв. футов во Флориде. Если вы из Чикаго, обогреватель на 35 000 БТЕ будет адекватно обогревать дом площадью 600 кв. футов.

Вы также можете проверить аналогичный калькулятор BTU для кондиционирования воздуха здесь.

Если вам нужен дополнительный совет, вы можете дать нам некоторое представление о том, какого размера дом вам нужно отапливать и где, и мы сделаем все возможное, чтобы помочь вам с расчетом БТЕ отопления.

Содержание

Калькулятор размера блока солнечных батарей для автономных сетей

Какой объем накопителя энергии вам нужен?

Выяснить, сколько батарей вам нужно, может быть непросто.

Если у вас недостаточно емкости батареи, у вас закончилась энергия, и вам нужно будет добавить резервную солнечную батарею и запустить резервный генератор.

С другой стороны, если вы покупаете слишком много батарей, вы увеличиваете ненужные расходы на вашу систему с дополнительными компонентами, сложностью и обслуживанием.

Определение размеров солнечных батарей — один из первых шагов при проектировании автономной системы.

Необходимый объем аккумуляторной батареи зависит от энергопотребления. Потребление энергии измеряется в киловатт-часах за определенный период времени.

Например:
1000 Вт x 10 часов в день = 10 кВтч в день

Воспользуйтесь нашим калькулятором оценки автономной нагрузки.

После оценки ежедневного использования нам необходимо решить, какой тип батареи будет работать лучше всего, поскольку они обладают уникальными характеристиками и имеют разные размеры.

Определение размера блока аккумуляторов

Точный расчет размера аккумуляторной системы основан на ежедневном потреблении энергии и типе аккумулятора. Вот несколько примеров, основанных на использовании 10 кВтч в день:

Размер свинцово-кислотного аккумулятора

10 кВтч x 2 (для 50% глубины разряда) x 1,2 (коэффициент неэффективности) = 24 кВтч

Размер литиевых батарей

10кВтч x 1,2 (для 80% глубины разряда) x 1,05 (коэффициент неэффективности) = 12,6 кВтч

Емкость батареи указывается либо в киловатт-часах, либо в ампер-часах.

Например, 24 кВтч = 500 ампер-часов при 48 В → 500 Ач x 48 В = 24 кВтч

Обычно рекомендуется округлить значение, чтобы покрыть неэффективность инвертора, падение напряжения и другие потери. Думайте об этом как о минимальном размере батареи в зависимости от вашего типичного использования. Вы можете рассмотреть емкость 600-800 ампер-часов, основываясь на этом примере, в зависимости от вашего бюджета и других факторов.

Блоки батарей обычно рассчитаны на 12, 24 или 48 вольт в зависимости от размера системы. Вот примеры аккумуляторных батарей для свинцово-кислотных и литиевых аккумуляторов, основанные на автономном доме, потребляющем 10 кВтч в день:

Для свинцово-кислотных аккумуляторов 24 кВтч равно:

  • 2000 ампер-часов при 12 вольтах
  • 1000 ампер-часов при 24 В
  • 500 ампер-часов при 48 вольт

Для лития 12,6 кВтч равно:

  • 1050 ампер-часов при 12 вольт
  • 525 ампер-часов при 24 вольтах
  • 262,5 ампер-часов при 48 вольтах

На размер батареи влияют и другие факторы:

  • Температура окружающей среды. Жара или холод сильно влияют на производительность и емкость батареи.
  • Сезонные факторы. Люди потребляют больше энергии в разное время года. Солнце производит больше энергии летом, чем зимой.
  • Бюджет. Размер блока аккумуляторов часто представляет собой компромисс между тем, сколько вы готовы потратить на аккумуляторы, и тем, как часто вам придется запускать резервный генератор.

Как рассчитать размер блока солнечных батарей

Наш калькулятор банка солнечных батарей поможет вам определить идеальный размер блока батарей, мощность на солнечную панель и подходящий контроллер заряда солнечной батареи. Если вы решите построить автономную систему, важно определить размер вашей системы в зависимости от месяца с наименьшим количеством солнечного света. Таким образом, вы всегда будете иметь доступ к достаточному количеству энергии. При расчете банка солнечной батареи необходимо выполнить несколько шагов. Давайте рассмотрим их ниже:

Шаг 1. Определите свой ежедневный расход энергии

Для получения этой информации вам следует просмотреть свой счет за электроэнергию. Обычно он печатается как ваша месячная мощность в киловатт-часах. Чтобы рассчитать суточную выработку киловатт-часов, вам нужно будет разделить это число на 30, а затем умножить на 1000, чтобы преобразовать число в ватт-часы. Что означает один ватт мощности, поддерживаемой в течение одного часа. Это первый шаг в определении размера банка солнечных батарей.

Шаг 2. Оцените, сколько дней ваша Солнечная система будет без Солнца

Если вы не знаете эту информацию навскидку, вы можете найти в Интернете среднегодовое количество пасмурных дней для вашего региона. Этот шаг имеет решающее значение для обеспечения круглогодичного доступа к солнечной энергии. Большой размер батареи солнечных батарей лучше всего использовать в районах с более облачными днями, в то время как меньшего размера батареи солнечных батарей должно быть достаточно в районах с преобладающим солнечным светом. Тем не менее, всегда рекомендуется увеличивать размер, а не уменьшать его.

Шаг 3. Оцените минимальную температуру, которую может выдержать аккумуляторный блок

Опять же, вы можете найти в Интернете среднюю низкую температуру для вашего региона. Этот шаг поможет точно предсказать достаточную емкость вашего аккумулятора.

Калькулятор банка аккумуляторов

Возьмите свое среднемесячное потребление кВтч и введите его здесь.

КВтч/мес

Рассчитайте размер вашей батареи:

Размер свинцовой батареи:

Размер литиевой батареи:

Амперы
  • 1 90 H0409

    Для расчета количества энергии, хранящейся в батарее, используется формула, отличная от формулы калькулятора банка солнечных батарей. Во-первых, вам понадобится информация об электрическом заряде батареи, также известном как ампер-часы.

    Давайте рассмотрим шаги для расчета ампер-часов в вашей батарее.

    Шаг 1: Проверьте напряжение

    Мы будем использовать V для представления этой единицы. V обозначает напряжение батареи. Например, стандартное напряжение батареи составляет 12 В.

    Шаг 2. Определите количество энергии, запасенной в аккумуляторе

    Давайте использовать E для обозначения этого устройства. E представляет собой энергию, запасенную в батарее, которая также выражается в ватт-часах.

    Шаг 3: Введите числа в калькулятор ампер-часов батареи или в приведенную ниже формулу

    Калькулятор будет использовать эту формулу для определения ампер-часов. Вы всегда можете решить сделать математику самостоятельно.

    E = V * Q

    Q (ампер-часы) = E / V

    Обратите внимание, что буква Q обозначает емкость аккумулятора, измеренную в ампер-часах.

    Выбор правильной батареи

    Итак, какая солнечная батарея подходит именно вам? Существует несколько различных типов батарей, обычно используемых для автономных систем хранения:

    Залитые свинцово-кислотные
    • Самая низкая начальная стоимость $ $ $ $
    • Типовой срок службы: 5-7 лет ежемесячная зарядка
    • Корпус должен вентилироваться снаружи для удаления скопившегося газообразного водорода
    Герметичный свинцово-кислотный
    • Дороже $ $ $ $
    • Типовой срок службы: 3-5 лет
    • Не требует обслуживания
    • Корпус должен иметь вентиляцию, батареи могут выделять газ при определенных условиях
    • Типовой срок службы: более 10 лет
    • Не требует технического обслуживания и вентиляции
    • Высочайшая эффективность, более быстрая зарядка, большая полезная емкость (более глубокая разрядка)

    Ознакомьтесь с нашим полным списком аккумуляторных батарей. Все наши аккумуляторные батареи включают в себя высококачественные соединительные кабели, внесенные в список UL. Наши банки залитых свинцово-кислотных аккумуляторов включают рефрактометр для измерения уровня заряда аккумулятора.

    СМ. АККУМУЛЯТОРНЫЕ БЛОКИ

    Система Солнечная энергия Аккумулятор энергии
    1,92 кВт 6-панель Heliene Sonf-Grid Solar System 1,92 кВт Солнечный массив 5,6KWH: 220AH 24V Lithium
    10KWH: 415AH 24V Запечатанный LA
    10,3KWH: 430AH. Панель Heliene Off-Grid Solar System    		 4,8 кВт Солнечный массив 14,8KWH: 260AH 48V Lithium
    20KWH: 415AH 48V Запечатанный LA
    20,6KWH: 430AH 48V Ploped LA
    7,68 кВт Солнечный массив 26,4KWH: 520AH 48V Lithium
    39,8KWH: 830AH 48V Запечатанный LA
    41,3KWH: 860AH 48V затопленный LA
    11.52 KW 36-Panel Heliene Grid-GRID-GRID-GRID. 26,4 кВтч: 520 Ач 48 В Литиевая
    55,2 кВтч: 1150 Ач 48 В Герметичный LA
    57,6 кВтч: 1200 Ач 48 В Затопленный LA

    Рисунок 1: Сравнение батареи с цепью. Звенья цепи представляют собой ячейки, соединенные последовательно для увеличения напряжения, удвоение звена означает параллельное соединение для увеличения нагрузки по току.
