Расчет радиаторов отопления по площади помещения – инструкция
Перед покупкой батарей необходимо сделать расчет радиаторов отопления по площади. Тепловая мощность определяет рабочий потенциал устройств. Например, нехватка теплоотдачи чревата слабым обогревом помещений. Излишки мощности приводят к увеличению расходов на отопление и бессмысленной трате тепла. Разберем несколько методов расчета радиаторов отопления для организации эффективной системы обогрева.
Содержание статьи
- Что нужно для расчета секций
- Стандартный расчет батарей
- Особенности расчета для нестандартных помещений
- Максимально точный способ расчета радиаторов
Что нужно для расчета секций
При выпуске радиаторов производители изначально просчитывают мощность устройств и оптимальный показатель на 1м2. К примеру, нормой считается 100 Вт на обогрев 1 квадратного метра комнаты с высотой потолков в (до) 3 м. Но это очень приблизительные значения, поскольку не принимается во внимание разница потолков в разных комнатах, возможные теплопотери.
Порой погрешности без учета этих факторов доходят до 50%.
Таким образом, перед расчетом секций нужно учесть следующее:
- Мощность 1 секции радиатора. Например, теплоотдача алюминиевой батареи с межосевым расстоянием 500 мм составит 185 Вт.
- Температура теплоносителя. Если подбираете радиатор отопления для автономной системы частного дома, можно сделать самостоятельные замеры. В случае с централизованной системой теплоснабжения можно также провести замеры или уточнить данные в управляющей компании.
- Высота потолков. Логично, что чем они выше, тем больше должна быть мощность. Рекомендуется применять поправочные коэффициенты для расчета секций. Например, если потолок 3 метра, полученные при подсчете результаты умножьте на 1,05. При высоте 3,5 коэффициент будет 1,1. И так далее. Более подробно рассмотрим коэффициенты чуть далее.
Стандартный расчет батарей
Сперва рассмотрим самый простой (универсальный) вариант проведения расчетов.
Отталкиваемся от ранее упомянутого значения 100 Вт мощности на обогрев 1 квадратного метра помещения. В нашей ситуации имеем простую формулу:
K=S/U*100
К — нужное количество секций радиатора отопления;
S — площадь комнаты;
U — мощность 1 секции отопительного прибора.
Пример расчета секций для помещения площадью 15 м2. Берем алюминиевый радиатор «Теплоприбор» с межосевым расстоянием 500 мм и теплоотдачей 185 Вт. Подставляем показатели в формулу и считаем:
К=15/185*100
Получаем 8,10 (с округлением 8).
Результат расчета: потребуется 8 секций.
Познакомьтесь с радиаторами теплоприбор
Смотреть видео
Преимущества радиаторов ТЕПЛОПРИБОР
Надежные и долговечные
— функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.
Имеют длительную гарантию
— на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.
Состоят из российских материалов на 90%
– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.
Подходят для различных отопительных cистем
– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.
Легкие и компактные
– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.
Мощные
– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.
Особенности расчета для нестандартных помещений
Если в помещении потолки слишком высокие или низкие, потребуется использовать немного иной подход к расчету секций. Здесь будем брать за основу утверждение, что прогреть 1м2 пространства сможет 41 Вт тепловой отдачи.
Применяем формулу A = B x 41, в которой:
А — требуемое количество секций;
В — объем помещения (длина х ширина х высота).
Например, объем комнаты длиной 5 м, шириной 4 м и высотой 3 м составит 60 м3.
Оптимальный показатель тепловой мощности рассчитываем путем умножения объема комнаты на ранее упомянутые 41 Вт.
60 х 41 = 2460 Вт
Для примера используем тот же алюминиевый радиатор АР1-500 на 191 Вт.
Считаем: 2460 : 191 = 12,8.
С округлением получается 13 секций радиатора отопления.
Почему округлять нужно в большую сторону? Все дело в том, что иногда производители в технических документах указывают теплоотдачу, немного превышающую реальные показатели.
Максимально точный способ расчета радиаторов
Ни один из упомянутых выше способов не даст точных результатов расчетов, поскольку не учитывает множество факторов. Для уточненных расчетов используется формула с поправочными коэффициентами.
В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7
В — общее количества тепла, нужное для отопления комнаты;
S — площадь помещения, для которого ведется расчет.
К1, К2, К3… — поправочные коэффициенты:
1. К1 — особенности остекления. Если в комнате обычные окна с двумя стеклами, используйте 1,27. Для двойного и тройного стеклопакета значения будут 1,0 и 0,85 соответственно.
2. К2 — теплоизоляция стен. Слабое утепление вынуждает использовать коэффициент 1,27. Если оно хорошее, умножайте на 1,0. Для отличной теплоизоляции К составит 0,85.
3. К3 — площадь окон и поверхности пола в помещении. Если соотношение составит 50%, принимайте К 1,2. Для 40% — 1,1, а для 30% — 1,0. И так далее.
4. К4 — средний температурный показатель на улице в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для показателя до -20 — 1,1. С каждыми 5 градусами вниз отнимайте 0,2 от коэффициента.
5. К5 — количество наружных стен. Для одной поверхности используйте К 1,1. Если две стены выходят наружу, увеличьте его на 0,1. При трех — еще на 0,1.
6. К6 — состояние комнаты выше.
Если над помещением расположен холодный чердак, коэффициент составит 1,0. Для отапливаемого — 0,9. Если это квартира — 0,8.
7. К7 — высота комнаты. Потолки 2,5 м предусматривают коэффициент 1,0. Для 3-метровых он составит 1,05. Дальше с каждым 0,5 метром повышайте К на 0,05.
Представим, что у нас такие условия: комната 15 м2 с двумя стеклопакетами на окнах, умеренной теплоизоляцией стен, площадью остекления 30%, средней температурой зимой -25 градусов, двумя наружными стенами, жилой квартирой выше и потолками 2,5 м.
Теперь выполним расчеты с учетом поправочных коэффициентов:
В = 100 Вт/м2 х 1,0 х 1,0 х 1,0 х 1,3 х 1,2 х 0,8 х 1,0
Получили 124,8. Округляем и имеем 125 Вт/м2 – уже не стандартные 100 Вт, как получили по упрощенному расчету.
Остается умножить результат на площадь помещения (125 х 15 м2 = 1875) и разделить на мощность 1 секции – 185 Вт. Получаем 10,1 и округляем до 10.
Как видите, нам нужно не 8 секций, а 10. При упрощенном расчете необходимая отопительная мощность батарей получилась заниженной.
Совет: если устанавливаете терморегулирующую аппаратуру, то нужно еще увеличить расчетную мощность батареи на 15 – 20%.
Не пропустите новые статьи!
Подпишитесь на нашу рассылку
Видео о радиаторах отопления
Вам будет интересно
Как рассчитать количество батарей отопления
» Батареи отопления
Как разобраться в том, какое отопление подойдет именно нам? Нереально придумать комфортную жизнь на даче без тепла. Обогревание капитально внедрилось в быт сограждан как исключительная причина инфракрасной энергии зимой. Отопление является различным. Предлагаем выявить разнообразие пунктов. Не полный список: альтернативным, инфракрасным, геотермальным, автономным, экономичным и расточительным, газовым, водяным, на твердых брикетах, электрическим.
Как рассчитать количество батарей отопления
Как рассчитать количество секций радиатора отопления – одна из главных проблем, с которой сталкиваются люди при замене системы обновления.
Существует несколько подходов к вычислению и каждый из них, наверное, найдет своего благодарного зрителя.
Согласно «Строительным нормам и правилам» на один квадратный метр жилого помещения требуется 100 ватт мощности радиатора отопления.
В таком случае нужная мощность исчисляется по следующей формуле:
S*100/P, где
S = площадь помещения
P = мощность одной секции радиатора отопления
К примеру, мощность одной секции выбранного вами радиатора равняется 180 ваттам, а площадь комнаты 20 квадратным метрам, в таком случае:
Значит, для обогрева жилой комнаты в 20 кв/м потребуется 11 секций радиатора отопления.
У формулы есть поправки! Если комната расположена в торце или на углу дома, то полученное количество нужно умножить на 1,2. В нашем случае получилось бы 13 секций для угловой комнаты.
Практически все секционные радиаторы отопления имеют стандартные размеры, плюс-минус для частных случаев. Поэтому, при высоте потолков в примерно 2,5 метра (до 2,7) требуется одна секция на 1,8 квадратных метров жилого помещения.
К примеру, на всю ту же «нашу» комнату в 20 квадратных метров потребуется:
20/1,8=11,11
11 секций радиатора.
Но учтите, при малой мощности покупаемого обогревательного прибора, такой способ расчета недействителен и малоэффективен!
Объемный расчет количества радиаторов отопления
В данном случае считаем по объему обогреваемого помещения. Как известно из геометрии школьного уровня, в расчете задействованы три параметра – длина, ширина, высота.
Если мы хотим установить биметаллический радиатор отопления с мощностью каждой секции в 200 ватт, то одна его секция обогреет 5 кубометров помещения. Далее простой расчет на примере «наше» комнаты, у которой 4 метра ширина, 5 длина и 2,5 высота:
(4*5*2,5)/5=10
Получается, что на такую комнату требуется 10 секций биметаллического радиатора в 200 Вт.
Что еще нужно знать при расчете количества секций в радиаторе отопления
Стандартные секции по мощности находятся в диапазоне 120-220 ватт.
Уточняйте у продавца.
При покупке и расчете учитывайте различные случайные факторы, поэтому лучше «запасайтесь» теплом на 20% больше рассчитываемого уровня. Либо за счет мощности секций, либо за счет их количества, чтобы потом не было мучительно прохладно зимой.
И, самое последнее, естественно, что при установке и монтаже радиатора отопления по поводу расчета количества секций все же лучше обратиться к профессиональным людям, которые смогут оценить все в полном объеме.
Источник: http://myradiator.ru/news/kak_rasschitat_kolichestvo_radiatorov/2010-10-17-103
Как рассчитать количество батарей отопления
Статьи по теме:
Все мы любим тепло и комфорт и поэтому к зимнему периоду необходимо соответственно обустроить жилое помещение. Во всех домах для этого есть центральная отопительная система, которая исправно работает, но если в квартире смонтированы чугунные устройства, которые уже давно пора заменить новыми, а вы не знаете, как произвести расчёт количества биметаллических батарей отопления, тогда следуйте ниже приведенным советам и рекомендациям.
Производят следующие виды:
- Со стальными трубками внутри, которые усиливают канал и хорошо закреплены. Такой радиатор не надежный, так как при сдвиге с места металлического канала происходит перекрытие нижнего коллектора;
- С основой из стального каркаса. В конструкции предусмотрено, чтобы теплоноситель и алюминий не соприкасались и поэтому такая модель не подвергается эрозии и коррозии.
Это важно! Чтобы при покупке биметаллического устройства не ошибиться и не приобрести алюминиевое, необходимо, знать, что если внешне они похожи, но по весу второе почти в 1,5 раза легче первого. Лучше купить биметаллическую батарею со стальным каркасом, так как качественная модель прослужит более 20 лет.
Для этого необходимо знать какую теплоотдачу имеет одна секция радиатора в зимний период на 1 м 2 помещения. За основу теплоотдачи (которую выделяет одна секция), берут величину, равную 100 Вт на квадратный метр. Исходя из этих данных, можно произвести расчет.
Например, если площадь помещения, в котором хотим произвести установку чугунной батареи — 15 м 2. тогда для ее качественной работы в зимний период необходимо, чтобы она состояла из 8 — 10 секций, но можно приобрести два радиатора по 4 — 5 секций. Так как отопительные устройства размещают под окнами, то и количество секций распределяется на все окна. Например, мы уже рассчитали, что для 15 м 2 комнаты необходимо от 8 до 10 секций, а помещение имеет 2 окна, тогда под каждым подоконником устанавливают от 4 до 5 секций. А если окон три, тогда производят монтаж трех секционных устройств, соответственно их количество будет равняться трем.
Если батарея необходима для офиса, где бывает одно окно, тогда лучше установить две батареи по 5 секций, так как в случае протечки одного радиатора его можно отключить, а отопление будет производиться вторым, пока не произведут ремонт или замену первого.
В таких помещениях, как кухня (речь идет о типовом доме) устанавливают одно отопительное устройство, а в больших (по площади от 25 м 2 ) комнатах можно произвести монтаж двух и более батарей, здесь главное, чтобы происходил равномерный обогрев, и создавались однородные конвекционные потоки.
В основном все расчеты производят при условии, что высота потолка в комнате — 3 м, а теплоноситель имеет среднюю температуру до 70°C.
При этом следует учесть, что распространенные размеры биметаллических батарей отопления, это:
- Расстояние между осями секции (межосевое) — 50 см, причем этой величиной определяют высоту батареи;
- Высота устройства может варьировать от 35 до 60 см.
В маркировке радиатора данное число указано в миллиметрах, в названии. Оно может быть от 200 до 500, рассмотрим, что оно означает:
- Если на маркировке указано — Rifar Baze 200, тогда высота батареи составляет 28 см;
- Межосевое расстояние Global Style 350 мм — высота 43 см;
- Маркировка Global Stale 500 мм означает, что высота отопительного прибора составляет 58 см.
Для расчета количества отделений биметаллических или чугунных батарей применяют значение такой величины, как теплоотдача. Она зависит от многих факторов, таких как: скорость движения теплоносителя, примененной краски, давление теплоносителя, высоты потолка в помещении, теплоизоляционные свойства окон (дерево или пластик) и многих других.

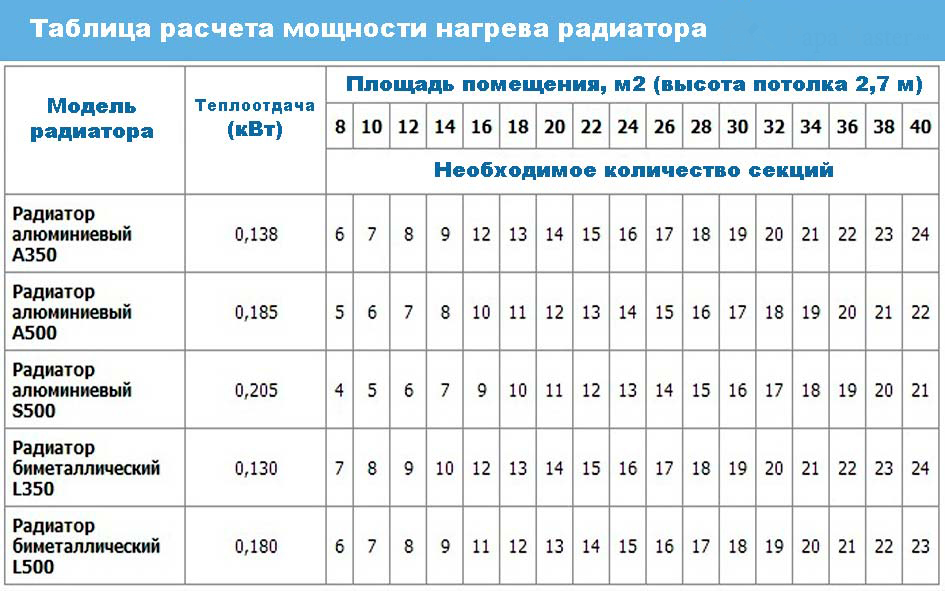

Рассмотрим таблицу, в которой приведены приблизительные значения теплоотдачи, но при этом учтите, что межосевое расстояние рассмотренных радиаторов составляет 500 (по маркировке).
Маркировка (изделия)
Источник: http://santehkrug.ru/pravila-raschyota-kolichestva-bimetallicheskix-batarej-otopleniya.html
Как рассчитать количество батарей отопления
В случае кардинального ремонта, который предполагает замену или модернизацию системы отопления, перед хозяевами дома возникает вопрос, как рассчитать количество батарей отопления, какому виду отдать предпочтение, как установить радиаторы, чтобы они работали максимально эффективно.
Современные радиаторы пошли намного дальше, чем чугунные старички. Они были вечными и практически неуязвимыми, но их теплоотдача, эффективность, да и внешний вид оставляют желать лучшего. (См. также: Какие батареи лучше для квартиры )
Прогресс пошел дальше, и не так давно разнообразие батарей стало намного больше: алюминиевые, биметаллические, с цельным корпусом и секционные, цветные и однотонные, модели массового выпуска и уникальные дизайнерские варианты.
Старые чугунные батареи не выходят из обихода в силу своей универсальности, так как подходят под любую систему отопления, теплоноситель и неприхотливы к его качеству и чистоты. Современные чугунные радиаторы несколько лучше выглядят, часто к ним в комплекте идут декоративные решетки и другие приспособления для «маскировки» не совсем эстетически доскональных радиаторов.
Алюминиевые радиаторы – поле для фантазии дизайнеров и производителей. Именно они становятся лидерами продаж, в большой мере потому, что красиво выглядят и легко вписываются в даже самый прихотливый и стилизованный интерьер. К тому же теплопроводность алюминия трудно преувеличить, что делает их экономными и очень эффективными. (См. также: Какой радиатор отопления выбрать )
Когда необходимо правильно рассчитать батареи отопления, важно учитывать такие нюансы. Но, такие, казалось бы, идеальные радиаторы имеют существенный недостаток – они очень требовательны к чистоте и качеству теплоносителя, что делает их не совсем универсальными.
Стальные радиаторы тоже довольно прочные и долговечные. К тому же, есть продукция из стали делится на два ценовых сектора: для простых людей производят панельные быстро нагревающиеся модели, а для клиентов побогаче – придуманы трубчатые стальные батареи.
Они довольно красивые, легко вписываются в интерьер, имеют лаконичный дизайн, прочное верхнее покрытие, легко моются, не накапливают пыль. Если есть необходимость рассчитать батареи отопления своего дома стоит отталкиваться от того, панельная батарея будет использоваться или же секционный вариант. (См. также: Мощность чугунных радиаторов отопления )
Самыми новыми и продвинутыми признано считать биметаллические батареи, которые сделаны из стали внутри и алюминия снаружи. Они очень красивые, очень экономные, но, могут использоваться только в системах с высоким внутренним рабочим давлением. А значит, пригодны они только для квартир. И если приходится рассчитать батареи для дачи или частного дома, необходимо отказаться от биметаллических секционных батарей.
На вопрос, как рассчитать размер батареи отопления не стоит руководствоваться размерами оконного проема. Гораздо важнее учитывать строительные нормативы установки радиаторов, чтобы не терялась их эффективность и теплоотдача.
Чтобы внедрить радиатор в отопительную систему понадобиться около 15 см с одной или другой стороны. От пола придется отступить около 8-10 см. Столько же – от подоконника. От стенки, к которой будет крепиться радиатор необходимо отступить около 3-5 см. за батареей можно поместить отражатель, который увеличит отдачу тепла и исключит неэффективный нагрев стенки за радиатором. (См. также: Биметаллические радиаторы отопления )
Если стоит вопрос, размещать один большой радиатор или несколько маленьких, лучше остановится на последнем варианте. Чем меньше батарея, тем быстрее она прогреется и начнет отдавать тепло в помещение.
Также ошибочным считается мнение, что размер батареи влияет на ее теплоотдачу. Это не так. На производительность и эффективность радиатора влияет только его общая суммарная мощность или мощность каждой секции отдельно.
Расчет батареи делается для каждого отдельно взятого помещения или комнаты, а не для дома в целом. Выбирая размер радиатора необходимо исходить из параметров комнаты, ее высоты, общей площади. И это не только технические тонкости, но и чисто эстетическое виденье. (См. также: Батареи отопления )
Так, слишком громоздкий радиатор в маленькой комнате с низким потолком или малой площадью будет смотреться некрасиво, чересчур выпячиваться и привлекать к себе излишнее внимание. Размеры фабричных батарей, чаще всего, стандартные, но рабочих размеров все равно несколько, что даст возможность выбрать подходящий.
Когда нужно узнать, сколько батарей стоит приобрести, необходимо вычислить не общее количество батарей, а рассчитать количество секций батареи, а точнее, их суммарную мощность. А уже из этого показателя выплывет количество батарей. Оно может варьировать в зависимости от того, какие радиаторы будете покупать: большие или маленькие.
Итак, для расчетов понадобиться площадь комнаты, ее высота, и несколько стандартных показателей.
Для начала площадь умножают на высоту, определив общий объем воздуха, который необходимо прогревать. После этого, показатель объема умножаем на стандартный показатель 41. Это взято из санитарных норм, где сказано, что для оптимального обогрева 1 куба воздуха необходимо тратить 41 ватт тепловой энергии. Умножение объема комнаты на 41 даст общую мощность радиаторов для конкретно взятой комнаты.
Чтобы рассчитать количество секций придется всего лишь общую мощность разделить на показатель мощности одной секции выбранного типа радиаторов. Этот показатель указан в технических характеристиках к каждому радиатору.
Формула расчета одинакова для всех радиаторов, будь они чугунные, биметаллические или стальные. Учитывать можно другие факторы:
Чем больше утепление, тем ниже показатель.Рассчитывать сколько секций понадобиться можно в том случае, если система отопления монтируется с нуля. В случае простой замены старых радиаторов на более современные, стоит просто подсчитать количество секций на старых батареях и приобрести столько же новых.
Если задаетесь вопросом, что новые секции будут более продуктивны, не беспокойтесь, можно будет ставить эконом режим на котле, прикручивать кран на самих радиаторах, регулировать уровень потребляемого топлива другими способами.
Чтобы ни пришлось: рассчитать батареи для квартиры, частного жилого дома или офисного помещения, есть ряд тонкостей, о которых забывают при расчетах. О теплопотерях говорилось выше, а вот о дополнительных источниках тепла – нет. Это актуально для офисных помещений и других рабочих мест. Выбирая радиаторы в рабочую кантору важно учесть факт наличия незначительных дополнительных источников тепла, таких как, офисная техника, большое количество людей, бытовая техника. Те же компьютеры во время работы излучают тепло, и неправильный расчет мощности батарей может в результате привести к постоянной жаре, пересушенному воздуху, дискомфортному микроклимату на рабочих местах.
Также не стоит приобретать слишком мощные отопительные приборы, это будет неэффективно, слишком затратно и выльется на постоянный перегрев, который чреват быстрым износом самого оборудования, другой техники, плохого самочувствия людей.

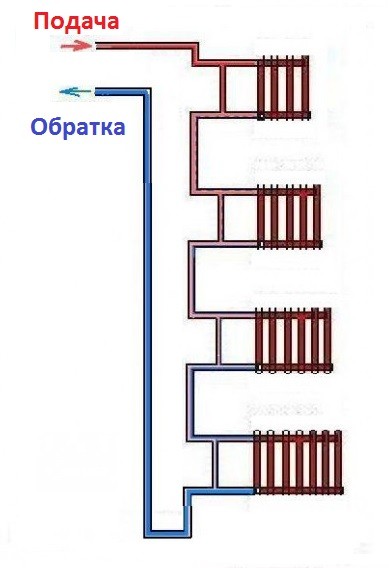

Также, очень важно, в какую отопительную систему будут установлены радиаторы.
Например, если будет нижнее подключение труб подачи и отвода воды, мощность любого радиатора уменьшится на 20%.
Интересующий всех вопрос, влияет ли цена радиатора на его качество – несколько некорректен. Да, чем мощнее радиатор, тем он дороже. Но, также на цену влияет материал, используемый для изготовления радиаторов, его стойкость к коррозиям, внешним повреждениям, внешний вид, массовость выпуска, уровень морального старения самой технологии производства. Чем новее и совершеннее, тем, соответственно, и дороже.
Расчет батарей, приведенный в этой статье самый простой. Он довольно эффективен, учитывает много побочных и малозаметных факторов. Его может применять даже тот, кто ничего подобного никогда не делал. Если же заниматься умножением и вычислением процентов не хочется или нужен более точный результат, можно обратиться к профессионалам.
Есть компании, которые за определенную плату сделают детальный и очень подробный расчет количества и мощности радиаторов. Они используют другие методы и делают расширенный анализ, включая в расчеты:
Нет ничего сложного в выборе радиаторов и расчетах по их силе, теплоотдаче, или вычисление оптимального местонахождения, главное не перегибать палку, внимательно все оценивать и учитывать максимум из доступной информации, которая вам доступна.
Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]
Источник: http://www.otopimdom.ru/index.php?id=1177
Так же интересуются
- Как рассчитать мощность батареи отопления
- Как регулировать температуру батареи отопления
Тепловая мощность радиатора Формула и калькулятор
Связанные ресурсы: калькуляторы
Тепловая мощность радиатора Формула и калькулятор
Проектирование и проектирование теплопередачи
Проектирование и проектирование теплообменника
Теплопроизводительность радиатора, формула и Калькулятор
Теплопроизводительность радиатора, конвектора, плинтуса, оребренного теплораспределителя или лучистой панели является степенной функцией разницы температур воздуха в помещении и теплоносителя в агрегате.
Теплопроизводительность определяется как:
q = c ( t s — t a ) n
Где:
q = теплопроизводительность, Вт,
c = константа, определенная в ходе испытаний, также может быть получена от производителя,
t s = средняя температура теплоносителя, °C. Для горячей воды используется среднее арифметическое температур воды на входе и выходе,
t a = температура воздуха в помещении, °C. Температура воздуха на высоте 1,5 м над полом обычно используется для радиаторов, а температура поступающего воздуха – для конвекторов, плинтусов и оребренных труб,
n = показатель степени, равный 1,2 для чугунных радиаторов,
1.31 для излучения плинтуса,
1.42 для конвекторов,
1.0 для панелей потолочного отопления и охлаждения пола,
1.1 для панелей напольного отопления и потолочного охлаждения.
Для агрегатов с оребренными трубами n зависит от температуры воздуха и теплоносителя.
Таблица 1.0 Поправочные коэффициенты с для различных типов тепловых агрегатов
Таблица 19.2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, Гл. 36, Табл. 2]
| 3 | |||||||
пар | Радиатор | Конвектор | |||||
25 | 20 | 15 | 25 | 20 | 15 | ||
9,5 | 45 | — | — | — | — | — | — |
|---|---|---|---|---|---|---|---|
15,8 | 55 | — | — | 0,40 | — | — | 0,33 |
25,0 | 65 | 0,40 | 0,47 | 0,54 | 0,33 | 0,40 | 0,47 |
38,6 | 75 | 0,54 | 0,61 | 0,68 | 0,47 | 0,54 | 0,61 |
57,9 | 85 | 0,68 | 0,76 | 0,83 | 0,61 | 0,69 | 0,77 |
84,6 | 95 | 0,83 | 0,91 | 0,99 | 0,77 | 0,85 | 0,93 |
120,9 | 105 | 0,99 | 1,07 | 1,15 | 0,93 | 1,02 | 1. |
169,2 | 115 | 1,15 | 1,24 | 1,32 | 1.11 | 1,20 | 1,30 |
232,3 | 125 | 1,32 | 1,41 | 1,50 | 1,30 | 1,40 | 1,50 |
313,4 | 135 | 1,50 | 1,59 | 1,68 | 1,50 | 1,60 | 1,70 |
415,8 | 145 | 1,68 | 1,77 | 1,86 | 1,70 | 1,81 | 1,92 |
11Таблица 2.0 Поправочные коэффициенты с для различных типов тепловых агрегатов
Таблица 19.
2 Поправочные коэффициенты с для различных типов тепловых агрегатов [2016С, гл. 36, табл. 2]
Давление пара | пар | Ребристая труба | Плинтус | ||||
25 | 20 | 15 | 25 | 20 | 15 | ||
9,5 | 45 | 0,15 | 0,21 | 0,26 | 0,14 | 0,19 | 0,24 |
15,8 | 55 | 0,26 | 0,32 | 0,37 | 0,24 | 0,30 | 0,36 |
25,0 | 65 | 0,37 | 0,44 | 0,50 | 0,36 | 0,43 | 0,49 |
38,6 | 75 | 0,50 | 0,57 | 0,64 | 0,49 | 0,56 | 0,63 |
57,9 | 85 | 0,64 | 0,71 | 0,78 | 0,63 | 0,70 | 0,78 |
84,6 | 95 | 0,78 | 0,86 | 0,94 | 0,78 | 0,86 | 0,94 |
120,9 | 105 | 0,94 | 1. | 1,09 | 0,94 | 1,02 | 1.11 |
| 169,2 | 115 | 1,09 | 1,18 | 1,26 | 1.11 | 1,20 | 1,29 |
232,3 | 125 | 1,26 | 1,34 | 1,42 | 1,29 | 1,38 | 1,47 |
313,4 | 135 | 1,42 | 1,51 | 1,60 | 1,47 | 1,57 | 1,66 |
415,8 | 145 | 1,60 | 1,69 | 1,78 | 1,66 | 1,76 | 1,86 |
01 Примечание : Используйте эти поправочные коэффициенты для определения номинальных мощностей радиаторов, конвекторов, ребристых труб и плинтусов при условиях эксплуатации, отличных от стандартных.
Стандартные условия для радиатора в США: температура теплоносителя 102°C и комнатная температура 21°C (в центре помещения и на уровне 1,5 м).
Стандартные условия для конвекторов и оребренных труб и плинтусов: температура теплоносителя 102°C и температура поступающего воздуха 18°C при атмосферном давлении 101,3 кПа. Расход воды 0,9м/с для оребренных труб. Приточный воздух с температурой 18°C для конвекторов и ребристых труб или плинтусов соответствует тем же условиям комфорта в помещении, что и комнатная температура воздуха 21°C для радиатора.
Стандартные условия для излучающих панелей: температура теплоносителя 50°C и температура воздуха в помещении 20°C; c зависит от конструкции панели.
Для определения мощности отопительного агрегата в нестандартных условиях умножьте стандартную теплопроизводительность на соответствующий коэффициент для фактической рабочей температуры теплоносителя и температуры воздуха в помещении или на входе. Связанные:
- Теория теплопроводности, свойства и приложения
- Теплоемкость стального резервуара
- Таблицы общего коэффициента теплопередачи и уравнение
- Уравнение комбинированного общего коэффициента теплопередачи
- Коэффициент конвективной теплопередачи — теплопередача Таблица коэффициентов конвективной теплопередачи
- Коэффициент теплопередачи для круглых воздуховодов Температура стенки Уравнение теплопередачи и калькулятор 909:40 Таблица общего коэффициента теплопередачи
- Общий коэффициент теплопередачи через трубы теплообменника Уравнение
Получено из ресурсов, предоставленных:
Карманный справочник ASHRAE по HVAC SI, 2013 г.
AC Btu Calculator – Кондиционер какого размера мне нужен?
Это важный вопрос, на который нужно ответить правильно: сколько BTU кондиционера мне нужно? Мы отвечаем на этот вопрос для трех типов кондиционеров: оконных кондиционеров, портативных кондиционеров и однозонных мини-сплит-кондиционеров.
Эта информация поддерживает наш калькулятор PickHVAC AC BTU, который дает вам представление о том, сколько BTU должно быть у вашего кондиционера. Существует таблица размеров помещения, которая поможет выбрать кондиционер нужного размера.
- Оконные кондиционеры мощностью от 5 000 до 24 000 БТЕ большинства марок (некоторые немного больше) оконных кондиционеров по сравнению с портативными кондиционерами
- Мини-сплит-блоки без воздуховодов производятся от 9000 до примерно 42000 БТЕ, хотя эти блоки требуют установки, поэтому стоят намного дороже
Дело в том, что ваши возможности могут быть ограничены в больших помещениях.
Есть специальный выпуск, посвященный портативным кондиционерам и их рейтингу BTU. Пожалуйста, прочитайте этот раздел ниже, если вы рассматриваете в качестве вариантов оконные кондиционеры против портативных кондиционеров.
Навигация по содержимому
- . Вот основное объяснение.
БТЕ — британские тепловые единицы. БТЕ определяется как «количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту».
Хорошо, но кондиционер не повышает температуру, а понижает, конечно.
Как рассчитать БТЕ
Номинальные значения БТЕ определяют, сколько БТЕ перемещает кондиционер. На самом деле рейтинг представляет собой БТЕ/час или количество БТЕ, которое кондиционер удаляет из помещения за один час. Кондиционер мощностью 12 000 БТЕ улавливает 12 000 БТЕ тепла в час и выводит его наружу, делая помещение более комфортным.
Калькулятор БТЕ
Все цитируют Министерство энергетики США, когда оно гласит: «Основываясь только на размере, кондиционеру обычно требуется 20 БТЕ на каждый квадратный фут жилой площади». Но в этом уравнении гораздо больше, и мы встроили эти факторы в наш Калькулятор AC BTU, чтобы повысить точность расчета вашего следующего кондиционера.
Калькулятор БТЕ окна и портативного кондиционера
Посмотреть стоимость в вашем регионеВведите почтовый индекс
Наш калькулятор BTU учитывает три фактора. Давайте обсудим их, а затем дадим несколько рекомендаций по «совершенствованию» процесса калибровки.
Размер комнаты: Насколько велика площадь, которую вы пытаетесь охладить? Если не знаете, измерьте длину комнаты, умноженную на ширину. Например, комната размером 15 на 12 футов составляет 180 квадратных футов.
Состояние изоляции: Насколько хорошо утеплен ваш дом и насколько хорошо он герметизирован, являются важными факторами при ответе на вопрос, сколько BTU кондиционера мне нужно?
- Ваш дом был построен после 2000 года? Знаете ли вы, что в вашем доме есть пленка/тайвек/пароизоляция? Если это применимо, выберите «Хорошо».
- Заменили ли вы окна и двери в старом доме? Если вы стоите у окон, чувствуете ли вы сквозняки вокруг рам? Если нет, то выберите Среднее.
- Если вы ничего не знаете о том, насколько хорошо ваш дом изолирован и герметизирован, или если вы определенно чувствуете, как воздух проникает через двери и окна, выберите «Плохо».
Ваш ответ об изоляции имеет большое значение. Например, вот BTU, необходимые для 500 квадратных футов на каждом уровне изоляции:
Good : 10 800 / в среднем : 12 000 / Плохо : 13 200
. большая разница. В какую сторону смотрит комната? Если это запад и/или юг, выберите «Очень солнечно», если дом не затеняют огромные деревья. В этом случае выберите Среднее.
Если дом находится на севере или востоке, выберите «Средний», если мало тени, и «Очень тенистый», если с этой стороны дома растут высокие деревья и кустарники, чтобы сохранить прохладу.
Советы профессионалов по подбору комнатного кондиционера: Учет этих нескольких моментов поможет вам выбрать кондиционер, который наилучшим образом соответствует вашим потребностям.
- Чем больше, тем лучше – или, по крайней мере, нормально. Не помешает иметь комнатный кондиционер, который слишком велик для вашего помещения. Вы бы не хотели этого с центральным кондиционированием, но это нормально или даже рекомендуется с оконными и портативными кондиционерами.
- Насколько высоки потолки? Если у вас потолки высотой 10 футов или выше, вам потребуется кондиционер на 2000–4000 БТЕ больше.
- Какую комнату вы охлаждаете? Это самая популярная комната в вашем доме? Это кухня, где часто используются горячие приборы? Еще раз, используйте кондиционер большего размера, потому что люди, домашние животные и бытовая техника создают тепло!
Портативный и оконный кондиционер (Обязательно к прочтению!)
Это очень важная тема!
Старые значения BTU для портативных кондиционеров неверны, но они по-прежнему публикуются как точные на страницах большинства продуктов.
Полное объяснение этой проблемы содержится в обзоре и руководстве PickHVAC Portable AC.
Вот короткая версия.
Переносные кондиционеры забирают тепло снаружи в ваш дом, выпуская выхлопные газы. Кроме того, их электроника выделяет немного тепла. Таким образом, примерно на каждые две удаленные БТЕ приходится одна БТЕ, которая производится или втягивается внутрь через дверь или окно со сквозняком.
Это делает портативный кондиционер примерно наполовину менее эффективным, чем можно было бы предположить по старому рейтингу ASHRAE.
В результате теперь они также должны использовать новые рейтинги холодопроизводительности Министерства энергетики США с поправкой на сезонность (SACC). Например, см. два рейтинга, указанные для этой модели Danby: старый рейтинг 10 000 БТЕ плюс рейтинг SACC всего 5 300 БТЕ. Там написано:
- 10 000 BTU (5 300 BTU, SACC*) Портативный кондиционер охлаждает помещения площадью до 450 кв. футов.
Имеется ни в коем случае кондиционер мощностью 5300 БТЕ будет обслуживать 450 квадратных футов. Дело в том, что, несмотря на то, что Danby поступает правильно, указывая также более низкий рейтинг SACC, он основывает размер комнаты на старом рейтинге ASHRAE, который является неточным для портативных кондиционеров.
Таблица БТЕ для расчета кондиционера
Не стесняйтесь использовать Калькулятор БТЕ для наиболее точного ответа на наш главный вопрос: «Сколько БТЕ кондиционера мне нужно?» По крайней мере, именно так этот вопрос часто ищут в Интернете.
Однако для простого и быстрого просмотра мы заполнили эту таблицу или диаграмму БТЕ.
5 000–24 000 БТЕ Кондиционер Площадь помещения
Размер помещения: Рекомендуемая БТЕ: 150 кв. футов 5000 БТЕ 250 кв. футов 6000 БТЕ 300 кв. футов7000 БТЕ 350 кв. футов 8000 БТЕ 400 кв. футов 9000 БТЕ 450 кв. футов 10 000 БТЕ 500 кв. футов 11 000 БТЕ 600 кв. футов 12 000 БТЕ 700 кв. футов 14 000 БТЕ 750 кв. футов 15 000 БТЕ 800 кв. футов 16 000 БТЕ 850 кв. футов 17 000 БТЕ 900 кв. футов 18 000 БТЕ 1 000 кв. футов 20 000 БТЕ 1 200 кв. футов 21 000 БТЕ 1 300 кв. футов 22 000 БТЕ 1 400 кв. футов 23 000 БТЕ 1 500 кв. футов 24 000 БТЕ 1 600 кв. футов 25 000 БТЕ Сколько БТЕ мне нужно для моей комнаты?
Тип помещения Размер помещения Рекомендуемая БТЕ 10 x 10 комнат 100 кв. футов5000 БТЕ 12 x 12 комнат 144 кв. футов 5000 БТЕ 12 x 24 комнаты 576 кв. футов 12 000 БТЕ Комната 13 x 13 169 кв. футов 6000 БТЕ Комната 14 x 16 224 кв. фута 6000 БТЕ Комната 16 x 13 208 кв. футов 6000 БТЕ Комната 20 x 20 400 кв. футов 9000 БТЕ Комната 30 x 15 450 кв. футов 10 000 БТЕ Пример: Сколько БТЕ мне нужно для комнаты 12×12?
Ответ: 5000 БТЕ . Просто найдите 12×12 в левом столбце этой таблицы, и вы увидите, что для охлаждения этой комнаты потребуется блок переменного тока мощностью 5000 БТЕ.
Примечание по квартирам и многокомнатным зонам
По нашему мнению, несколько кондиционеров, размещенных в разных комнатах, лучше охлаждают и осушают помещение, чем выбор одного кондиционера в очень большой комнате.
Вы получите лучший температурный баланс, вместо того, чтобы одна область была очень холодной, а самые дальние области — слишком теплыми.Единственный случай, когда можно использовать один очень большой кондиционер, это если план этажа достаточно открыт. Наш график отражает это.
Лучшие кондиционеры для комнаты или зоны размером
Вопрос, на который мы ответили, заключается в том, сколько БТЕ должно быть у вашего кондиционера?
Есть второй вопрос – какие типы кондиционеров будут обеспечивать эти БТЕ охлаждения?
Если вам все еще интересно, какой тип переменного тока использовать, этот список может помочь.
- Оконные кондиционеры / от 5 000 до 24 000 БТЕ: Лучше всего подходят для помещений площадью до 1000 квадратных футов, но при открытой планировке их можно использовать на площади до 1400 квадратных футов. Приведенная выше диаграмма очень точна, если вы рассматриваете оконный кондиционер.
- Портативные кондиционеры / от 6 000 до 14 000 БТЕ: Лучше всего подходит для помещений площадью до 400 квадратных футов в большинстве помещений. Даже если информация, которую вы читаете на коробке или странице продукта, гласит «до 600 квадратных футов», не верьте этому. См. наш раздел выше Портативный кондиционер против оконного кондиционера , чтобы узнать причину создания этого случая. Честно говоря, вы не можете доверять рекомендациям портативных кондиционеров по размеру комнаты, даже если указан рейтинг SACC BTU.
- Однозональные бесканальные кондиционеры / 9от 000 до 42 000 БТЕ: До 2000 квадратных футов.
Для дальнейшего чтения и информации
Наше руководство по обзору и покупке оконного кондиционера содержит информацию о размерах оконного кондиционера, плюсы и минусы по сравнению с другими типами кондиционеров, рейтинги эффективности и их значение, ведущие бренды и лучшие оконные кондиционеры. доступен на данный момент.
Наш обзор портативных кондиционеров и полное руководство содержат аналогичную информацию о портативных кондиционерах.
Другой вариант — навести курсор на вкладки в верхней части страницы, чтобы увидеть руководства по конкретным типам обоих — самые тихие, лучшие в разных размерах, обзоры брендов и многое другое.
- Ваш дом был построен после 2000 года? Знаете ли вы, что в вашем доме есть пленка/тайвек/пароизоляция? Если это применимо, выберите «Хорошо».
футов.
футов
футов
Вы получите лучший температурный баланс, вместо того, чтобы одна область была очень холодной, а самые дальние области — слишком теплыми.
Даже если информация, которую вы читаете на коробке или странице продукта, гласит «до 600 квадратных футов», не верьте этому. См. наш раздел выше Портативный кондиционер против оконного кондиционера , чтобы узнать причину создания этого случая. Честно говоря, вы не можете доверять рекомендациям портативных кондиционеров по размеру комнаты, даже если указан рейтинг SACC BTU.
