Smd 2835 характеристики: Характеристики LED SMD 2835 (краткий datasheet на русском)

Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730. Информация — Диод КМВ

Диод КМВ • Информация • Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730

Основной элемент светодиодного модуля (кластера) — светодиод. Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов: выращивание кристалла, создание чипа («планарная обработка пленок»), биннирование (сортировка чипов на группы — бины), создание непосредственно светодиода.

По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.

Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы. Габаритные размеры светодиодного чипа измеряются в микрометрах (мкм), в миллиметрах (мм) и mil (мил=1/1000 дюйма = 25,4мкм). Размер сторон поперечного сечения чипа составляет от 200 мкм до 7мм, толщина достигает 100 мкм. В светодиодных модулях и светодиодных лентах используются планарные чипы.

Типоразмеры светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.

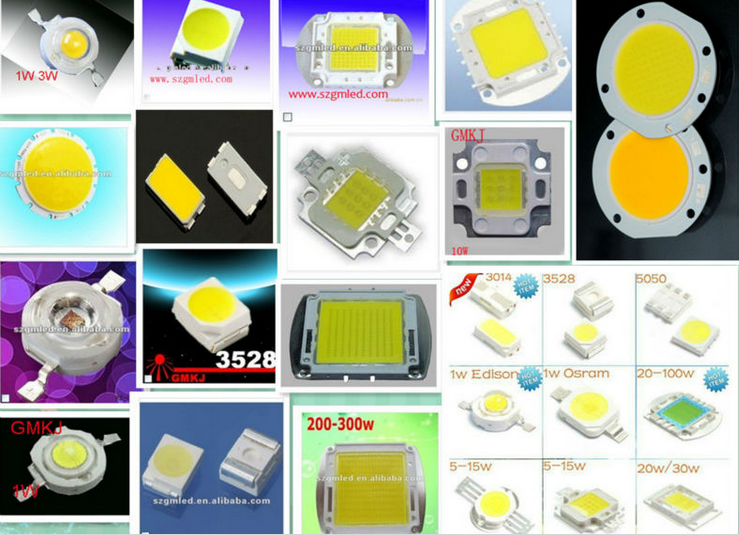

Основные типоразмеры и характеристики светодиодных чипов:

• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.

• SMD 5050 — представляет собой матрицу из трех кристаллов 3528. Общий размер 5,0 х 5,0мм. Световой поток кристалла 5050 в три раза больше, чем у 3528. Каждый из трех кристаллов может управляться отдельно. В SMD 5050 RGB собрано три светодиодных кристалла зеленого, красного и синего цвета. Светодиоды с маркировкой 5054, 5055, 5060 аналогичны чипу 5050, но в их обозначении указана длина выводов.

• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.

• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей. Имеет четыре вывода с ключом, из которых пока задействовано только два.

• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.

• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.

[email protected]

Ставропольский край
г. Пятигорск, ул. Ермолова, 33

+7 928 378-19-19

Режим работы с 9:30 до 17:30. Выходной — суббота, воскресенье.

Поделиться ссылкой:

Наш адрес: Ставропольский край
г. Пятигорск, ул. Ермолова, 33. Телефон: +7 928 378-19-19

Политика конфиденциальности

Особенности светодиодов SMD 2835

Содержание

• 1 Что это такое
• 2 Где и как используется
• 3 Особенности конструкции SMD 2835
  • 3.1 Стандартные размеры
  • 3.2 Схема простого светильника на СМД 2835
• 4 Технические характеристики светодиодов SMD 2835
• 5 Какие есть виды
• 6 Достоинства
• 7 Недостатки
• 8 Как выбрать

Постепенно светодиоды занимают лидирующие места на рынке светового оборудования. Они удобные, ещё экономичны, многофункциональны, а также отличаются долгим сроком службы. В статье описываются характеристики и параметры LED SMD 2835, где и как использовать, плюсы и минусы, какие бывают виды, особенности конструкции, а также как правильно выбирать. Дополнительно прилагается схема стандартного диода.

Что это такое

Светодиод представляет собой полупроводниковый диод, который излучает свет при прохождении тока через двухштырьковый разъём. Для этого необходимы следующие условия. Действительная ширина запрещённой области LED должна быть приближена к энергии световых квантов видимого диапазона. Во время процесса рекомбинации электродырочных пар появляется высокая вероятность излучения света. Из этого следует, что и сам полупроводниковый кристалл не должен иметь существенных недостатков или дефектов, при которых рекомбинация получается без излучения.

Для того, чтобы эти условия соблюдались, производятся специальные многослойные гетероструктуры. Они являются предствестниками нового периода в развитии технологии светодиодной продукции. Впервые такие образцы встраивались в металлические корпуса. Они чем-то похожи на транзисторы, со стеклянным окошком или линзой для выхода света.

Современные светодиодные индикаторы встроены в прозрачные литые пластиковые корпусы. Они трубчатой или прямоугольной формы и часто тонируются, чтобы соответствовать цвету устройства. Инфракрасные устройства могут быть окрашены, с целью блокировки видимого света. Более комплексные корпусы адаптированы для эффективного отвода тепла в мощных светодиодах. Такие накладные светодиоды еще больше уменьшают размер корпуса. LED, предназначенные для использования с оптоволоконными кабелями, обычно снабжаются оптическим разъемом.

Где и как используется

Сверхъяркие имеют много преимуществ по сравнению с классическими лампами накаливания, включая более низкое энергопотребление, более длительный срок службы. Их физическая прочность улучшена, размеры уменьшены, а переключение стало быстрее. Светодиодное освещение используется в самых разных областях, например, таких как авиационное освещение, автомобильные фары, наружная и реклама внутри помещений.

Используются в светофорах и вспышках фотоаппаратов, а также применяются в светящиеся обоях и медицинском оборудовании. Вместе с небольшими светодиодными лампами Gauss распространённость и качество света значительно повысится.

Особенности конструкции SMD 2835

Стандартные размеры

Как ширина, так и длина сверхъяркого диода полностью совпадает с размерами SMD 3528. Этот аспект облегчает производителям LED-лент задачу по наладке производственного оборудования. При учёте того, что высота этого элемента уменьшена до 0,8 мм. Это снижает затраты на его изготовление, а также расширяет сферу его применения.

Тем не менее SMD 2835 отличается от более улучшенной версии – 5050. Разновидность SMD 5050 имеет 3 кристалла SMD 3528 в одном корпусе. На корпусе (нижней части) размещается 6 выводов.

Соответственно версия обладает большими размерами, а также кристаллы могут включаться в цепь по отдельности, чего нет у версии 2835. Это даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости благодаря выведению из функционирования одной ветки кристаллов, при этом без потери равномерности свечения.

Схема простого светильника на СМД 2835

Технические характеристики светодиодов SMD 2835

Характеристики приводятся на один диод.

• Прямой пульсирующий ток составляет 400 мА.
• Прямой ток может доходить до 180 мА.
• Рабочий ток от 25мА до 300 мА.
• Рассеиваемая мощность 0.5 Вт.
• Угол свечения 120 градусов. Классическим примером может служить светодиодный модуль MK 2835 VENOM 60Lm
• Рабочая температура от -40 до +65.
• Температура хранения от -55 до +100.
• Мощность варьируется от 0.09 Вт до 1 Вт.
• Высокий индекс светопередачи, которой варьирует от 80 до 90 Ra.
• Существует два типа: монохромный и многоцветный.
• У устройства монохромного типа в наличие могут обладать красным, жёлтый, зелёным, белым или синим цветом. Например, SMD 2835 Epistar 2835DC 12 V 60.
• Многоцветные LED обладают тремя разных кристаллами: красный, зелёный и синий. Такие LED используются для основы светодиодной ленты. Такие ленты называются RGB-лентами. Благодаря RGB-контроллеру есть возможность изменять режим работы, света, а также яркости и цвета свечения. Если смешать эти три цвета, то в результате получатся новые цвета вместе с разными оттенками.

Характеристики SMD светодиодов 2835 нередко зависят от модели и производителя.

Какие есть виды

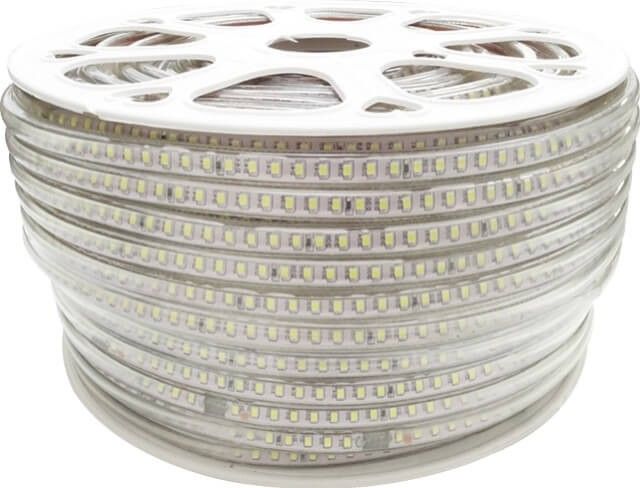

Существует множество разновидностей продукции SMD 2835. Наиболее распространёнными являются два типа ленты:

• 60 диодов на метр;
• 120 диодов на метр.

Достоинства

• Одним из существенных достоинств можно выделить отсутствие мерцания, пульсации и бликов.
• Холодное свечение. В отличие от многих других световых приборов, LED излучают гораздо меньше тепловой энергии в виде инфракрасного излучения. Растраченная энергия рассеивается в виде тепла через основание сверхъяркого диода.
• Регулировка яркости. LED легко диммировать (затемнять) при помощи широтно-импульсной модуляции или же уменьшая подачу прямого тока.
• Длительный срок работы. В основном LED выходят из строя из-за постепенной деградации кристалла (кристаллов), а не из-за резкого отключения, что нередко для обычных ламп накаливания.
• Фокусировка. Твёрдый корпус сконструирован для максимально эффективной фокусировки света. Флюоресцентные лампы и лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов изготавливаются специальные линзы с полным внутренним отражением. Хотя когда требуется большое количество света, нередко используется несколько источников. Их обычно трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объекта, но существенным недостатком это назвать нельзя. Лишь понадобится дополнительное время для настройки фокусировки большого количества световых приборов.
• Долгий срок эксплуатации. Средняя продолжительность жизни в стандартном режиме работы светодиодов составляет от 35 000 часов до 50 000 часов. Такой элемент как флюоресцентные трубки, как правило, рассчитан на работу в диапазоне от 10 000 до 25 000 часов. Это частично зависит условий использования. Для сравнения, срок службы лампы накаливания – 1000-2000 часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на производство светодиодов происходит из-за этого продленного срока службы, а не из-за экономии энергии. По сути, это и является основным фактором при определении срока окупаемости продукции.
• Ударопрочность. В конструкции LED-устройств содержатся твердотельные компоненты. Их трудно повредить внешним ударом, в отличие от других светильников (люминесцентных и ламп накаливания), у которых низкий уровень ударопрочности.
• Цвет. Светодиоды могут излучать свет необходимого цвета без помощи разных цветовых фильтров, что нужно для стандартных и устаревших световых аппаратов. Это гораздо эффективнее и снижает дополнительные затраты на фильтры. Таким образом, светодиодные RGB-ленты могут генерировать различные цвета и их оттенки.
• Размер. Диоды отличаются компактными размерами (менее 2 мм2 ), благодаря чему их можно монтировать к печатным платам.
• Время включения. Они очень быстро включаются. LED-индикатор красного цвета достигает абсолютной яркости менее чем за микросекунду.

Недостатки

• Самые распространённые минусы – высокая цена и брак.
• Загрязнение голубым цветом. Это происходит из-за того, что сверхъяркие диоды с холодным типом света могут излучать гораздо больше синего света, чем обычные светильники, как например натриевые лампы. В этом случае наблюдается сильная зависимость рэлеевского рассеяния от длины волны. Из этого следует, что холодные белые светодиоды с большой вероятностью могут больше всего вызывать световое загрязнение, нежели иные световые приборы. Международная ассоциация темного неба не рекомендует эксплуатировать источники белого света с коррелированной цветовой температурой, которая превышает 3000 К.
• Передача цвета. Большая часть холодных белых LED обладают разными спектрами. Спектры кардинально отличаются от абсолютного излучения черного тела, например, такого, как Солнце. Скачок на 460 нанометров и последующий за ним провал на 500 нанометров нередко могут приводить к тому, что цветовая гамма объектов при освещении светом данного типа будет иметь иной вид, чем при естественном солнечном свете или свете ламп накаливания. Из-за метамерии красные поверхности довольно плохо освещаются фосфорными холодно-белыми светильниками.

Как выбрать

Общие рекомендации:

• Упаковка должна быть сухой, чистой и без повреждений.
• Правильность написания названия продукции.
• Обязательное наличие штрихкода (и/или QR-кода).
• Все параметры и характеристики написаны на упаковке.
• Наличие паспорта и/или инструкции.

Светодиоды со временем набирают широкое распространение на рынке световой продукции, и SMD 2835 – не исключение. В связи с этим важно учитывать технические характеристики и особенности каждой LED продукции, чтобы не ошибиться при выборе.

Твитнуть

Поделиться

Поделиться

Класснуть

Отправить

Рейтинг статьи:

(голосов: 2, средняя оценка: 4,50 из 5)

Загрузка…

Светодиодная лента SMD2835, 3014 или 5050, что лучше

Вы ищете светодиодную ленту для своего проекта? Если вы новичок, вас может смутить то, что на рынке существует так много разных типов светодиодов, таких как SMD2835, SMD3014 и SMD5050. В чем между ними разница и какой из них лучше? Как выбрать?

В этой статье мы рассмотрим значение SMD2835, SMD3014 и SMD505, их преимущества и недостатки, а также различия между ними. Давайте подробнее.

SMD 2835

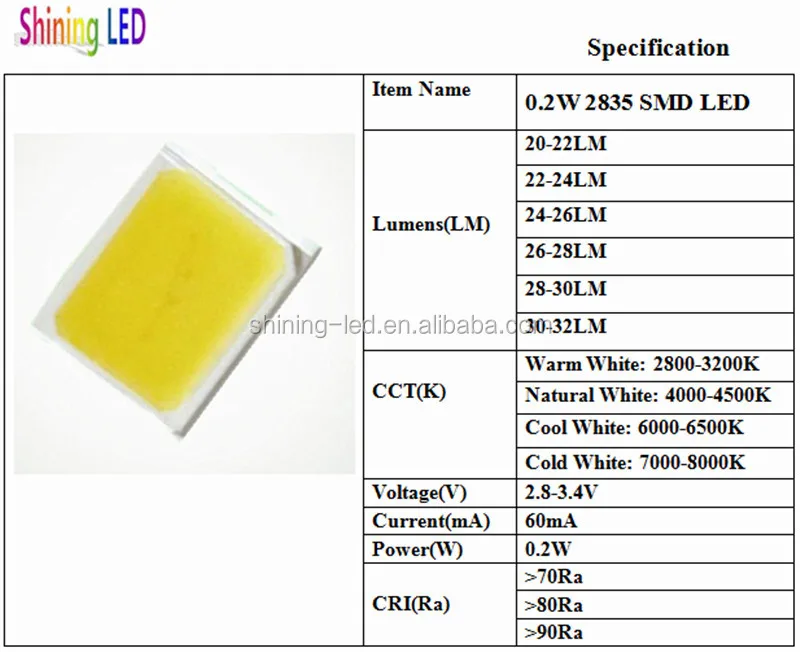

SMD2835 — сверхъяркий светодиод средней мощности мощностью 0,1 Вт, 0,2 Вт и 0,5 Вт. Размер SMD2835: длина 2,8 мм, ширина 3,5 мм, толщина 0,8 мм.

There are tree types of SMD2835 in power,like below:

Power	Voltage(white /blue/green)	Voltage(red/yellow)	Current	Flux
0.1W	2,8–3,6 В	1,8–2,3 В	30mA	10-15LM
0.2W	2.8-3.6V	1.8-2.3V	60mA	20-25LM
0.5W	2.8-3.6V	1.8- 2,3 В	150 мА	50-60LM

SMD 2835 может достигать 20-22 люмен, что является модернизированным светодиодом после SMD3014. люминесцентные лампы, лампочки, панельные светильники и другой свет. Идите сюда, чтобы узнать о самой яркой светодиодной ленте.

Type	Voltage	Current	Lumen	Emit-angle	Emit-area
SMD2835	2. 8-3.8V	30/60/150mA	10-60LM	120	9,18 мм

SMD 3014

SMD 3014 относится к светодиодам размером 3,0 мм длина × 1,4 мм ширина × 0,8 мм толщина доска, светодиодная подсветка и другое освещение и дисплей.

Type	Voltage	Current	Power	Lumen	Color rendering index
SMD3014	2.8~3.6V	30mA	0.1W	0-12lm	68- 85

Плюсы:

По сравнению с другими светодиодами, SMD3014 имеет относительно небольшой размер, светодиоды тоньше и удобнее по конструкции.

Высокая яркость SMD3014 до 11-12лм

SMD3014 — это слабое затухание, низкое тепловое сопротивление и хорошая теплопроводность. Тепловое сопротивление SMD3528 составляет 160 °C/Вт, а SMD3014 — всего 40 °C/Вт. Кроме того, светодиоды, протестированные при комнатной температуре, лучше, чем обычные светодиоды.

По сравнению с SMD3528/3020 более низкая стоимость, поэтому это лучший выбор светодиодов для люминесцентных ламп или светодиодных лент.

SMD3014 лучше рассеивает тепло, поскольку его структура рассеивания тепла отличается от структуры SMD3528.

SMD5050

Размер SMD5050 составляет 5 мм в длину * 5 мм в ширину * 1,6 мм в толщину, а его интенсивность света до 5500-6000 мкд (чистый белый свет, немного меньший теплый свет), а напряжение такое же, как у

Тип	Напряжение	Ток	Мощность	яркость	Power
SMD5050	2.8~3.6V	43-46mA	0.1W	5500-6000MCD	0.2W

Pros:

Low power consumption

Long  life , срок службы светодиода до 100 000 часов.

Высокая яркость, низкое тепловыделение

Надежная управляемость: Благодаря быстрому отклику легко архивировать изменения цвета и светлые темные оттенки.

SMD 2835 против SMD5050, что лучше

SMD2835 и SMD5050 — это два разных светодиода, и какой из них лучше, зависит от конкретного применения.

SMD 2835 — это обычные монохроматические светодиоды, такие как белый свет, красный свет, зеленый свет, синий свет и т. д., размером 2,8 мм в длину * 3,8 мм в ширину * 0,8 мм в толщину. Из-за небольшого размера и гибкости производительности, он обычно используется в световых лентах и ​​ламповых лампах.

Существует множество цветов и цветовой температуры для SMD5050, размером 5 мм в длину * 5,00 в ширину * 1,6 мм в толщину, и используется для цветных светодиодных лент и трубок и т. д.

Два светодиода различаются по размеру и назначению. Тем не менее, SMD2835 – это монохромный светодиод с низким энергопотреблением, использующий технологию флип-чипа, которая лучше рассеивает тепло, а SMD 5050 представляет собой обычную корпусную технологию. В области осветительных приборов SMD2835 более популярен благодаря малому размеру, высокой светоотдаче и хорошему рассеиванию тепла. В области вывесок используются оба, но при ярком освещении SMD5050 лучше подходит для полноцветного разноцветного освещения.

SMD 2835 против SMD3014, что лучше

Тип	Размер	Освещение. 10-60LM
3014	3,0*1,4*0,8	3,64 мм2	Нормальный	90	10-12LM

9002. SMD2835. радиатор внизу, а чип напрямую ведет к дизайну радиатора. По сравнению с SMD3014 площадь рассеивания тепла больше, а рассеивание тепла происходит быстрее.

SMD2835 использует дизайн передней светоизлучающей и прямоугольной светоизлучающей поверхности. Площадь светоизлучающей поверхности составляет 9,18 мм², что в 2,5 раза больше, чем у SMD3014, и более высокая светоизлучающая эффективность.

Яркость SMD2835 до 22 люмен (лм), а яркость в 2,8 раза больше, чем у SMD3528 и в 1,8 раза больше, чем у SMD3014.

Угол излучения SMD2835 составляет до 120 градусов, световое пятно более равномерное, а освещенность шире при применении.

SMD2835 — это новые модернизированные светодиоды, устраняющие недостатки узкого угла излучения SMD3014 при боковом излучении.

В целом светодиодная лента SMD2835 лучше и ярче. Яркость светодиода SMD2835 составляет не менее 20 лм и более, тогда как у SMD 3014 от 12 до 14 лм, а рассеивание тепла у SMD2835 лучше, чем у SMD3014.

В чем разница между  SMD 5050 RGB   Светодиод и smd5050?

5050 относится к размеру светодиода. 5050,RGB относится только к цвету светодиода. Есть другие цвета. R означает красный, G – зеленый, V – синий, W – белый и т. д.

RGB LED — это светодиод, который может излучать три цвета. зеленый и синий), в то время как SMD5050 обычно относится к одному типу светодиодов, который содержит 1, 2, 3 или 6 микросхем. В целом, оба одинаковы по внешнему виду и структуре.

Завершение

В этой статье мы представили спецификации SMD2835, SMD3014 и SMD5050. СМД 2835 и СМД3014.

В целом, с точки зрения яркости и рассеивания тепла светодиоды SMD2835 лучше светодиодов SMD3014. Что касается SMD 2835 или SMD5050, что лучше, это зависит от конкретного применения. SMD2835 — это одноцветные светодиоды, в то время как для SMD5050 существует множество вариантов цвета и цветовой температуры, которые чаще используются в полноцветных или RGB-световых лентах или трубках. Нажмите здесь, чтобы узнать больше о разнице между SMD2835 и SMD3528.

SMD 2835 Светодиодные полосы постоянного тока

Гибкая светодиодная лента постоянного тока от Surmountor Lighting обеспечивает исключительно равномерную интенсивность света на всем протяжении без ограничения силы тока схемы и падения напряжения по длине ленты. Запатентованные микросхемы управления током гарантируют, что каждый светодиод получает одинаковую номинальную силу тока. Встроенная регулировка тока устраняет потери в линии и падение напряжения, характерные для многих систем линейного светодиодного освещения, а также защищает светодиоды от перенапряжения. Благодаря постоянной светоотдаче от начала до конца на длине до 20 метров от одного источника питания светодиодные ленты постоянного тока Surmountor идеально подходят для крупных архитектурных и ландшафтных приложений.

Высокая плотность монтажа светодиодов 2835 высокой яркости (120 диодов на метр) позволяет светодиодным лентам обеспечивать бесшовное освещение с гладкой ровной линией света. Эти светодиоды с высокой плотностью потока обеспечивают равномерное высококачественное освещение с интенсивностью света до 2700 люмен на метр. В светодиодных лентах используются высококачественные светодиоды, которые обеспечивают яркую яркость с высоким индексом цветопередачи 80 (минимум). Светодиоды со значением CRI выше 90 доступны для высококлассных нишевых приложений, где качество цвета имеет жизненно важное значение, например, для подсветки витрин в торговых точках или коммерческих выставочных залах.

Выбор CCT, включая 3000K, 4000K, 5700K и 6500K, может быть указан для выполнения эффективного дизайна освещения для фантастического цветового восприятия. Эти 2835 светодиодов плотно упакованы, чтобы обеспечить превосходную согласованность цвета от светодиода к светодиоду, а также от пространства к пространству.

Светодиодные ленты Surmountor созданы для безупречной и надежной работы в течение длительного срока службы. Стабильная световая отдача, качество света и сохранение высокого уровня светового потока гарантируются за счет использования высококачественных компонентов и строго контролируемой производственной системы. Светодиодные чипы упакованы из люминофорных материалов, которые обеспечивают превосходную стабильность цветности в широком диапазоне условий эксплуатации. Эти светодиодные блоки склеены методом штамповки, напечатаны с помощью трафарета и спаяны оплавлением с использованием высокоавтоматизированного оборудования для надежной стабильности паяного соединения. В этих полосах используется прокатанная отожженная (RA) медная фольга для превосходной пластичности печатных плат, что позволяет полосам легко изгибаться против линии света.
