Подробные технические характеристики LED SMD 3528

С SMD светодиодами 3528 знаком каждый, кому хотя бы раз приходилось выбирать в магазине LED-ленту. На базе этого типоразмера начался массовый выпуск гибких светодиодных лент, а технология производства чипов 3528 по-прежнему считается одной из самых надёжных.

Содержание

1 Особенности и область применения
2 Технические характеристики
3 Процесс пайки

Особенности и область применения

Первоначально светодиодам SMD 3528 не было равных в производстве компактных светильников и светодиодных лент. Их устанавливали везде, где требовалась дополнительная подсветка. Появление новых более мощных SMD LED должно было сместить их на второй план. Однако этого не произошло по нескольким причинам. Во-первых, яркие SMD 5730 и SMD 2835 не всегда подходят из-за ослепляющего действия. Во-вторых, они потребляют в 5 раз больше энергии, что требует подключения более мощного и дорогостоящего источника питания. И наконец, они в несколько раз дороже.

LED-ленты с применением чипов SMD 3528 идеально подходят для подсветки интерьера, салона автомобиля, рекламных вывесок и торговых помещений. Они востребованы там, где ценится комфортное не ослепляющее освещение. При этом желаемая светоотдача достигается путём подбора нужного количества чипов на метр (30, 60, 120). Из влагозащищённой ленты можно сделать подсветку днища авто или колёс велосипеда. Отдельные элементы собирают в модули для бегущих строк и рекламных экранов.

В основе изготовления LED SMD 3528 лежит годами проверенная технология, которой пользуются все производители. В связи с этим технические параметры светодиодов от (добросовестных!) компаний имеют схожие значения. Неприятные особенности могут возникнуть только в случае покупки дешёвой безымянной продукции, в которой то анод не стой стороны, то световой поток занижен.

Не стоит путать SMD светодиоды 3528 с похожими по написанию SMD 2835. На самом деле – это два разных вида светодиодов, имеющих много визуальных и технических отличий. Например, слой люминофора у 3528 имеет форму круга, а у их визави – занимает всю поверхность прямоугольника. Выпуск SMD 2835 является попыткой сохранить прежний типоразмер, но при этом получить улучшенные технические характеристики. Насколько это получилось у производителей – покажет время. А пока кристаллы под круглым люминофором по-прежнему востребованы, как более надёжные.

Технические характеристики

Однокристальный двухвыводной smd элемент имеет термостойкий корпус PLCC-2 (Plastic leadless chip carrier) размером 3,5 на 2,8 мм. Его высота составляет 1,4 мм. Катод отмечен срезом в верхней части корпуса. Излучающая поверхность белого светодиода покрыта жёлтым люминофором, под которым установлен чип голубого цвета излучения на основе материала InGaN. Цветные аналоги оснащены прозрачной линзой. Технические характеристики SMD 3528 рассмотрим на примере белого светодиода. Ему присущи следующие максимальные параметры, измеренные при температуре 25°C:

прямой ток (IF) – 30 мА;
прямой импульсный ток со скважностью не более 10% (IFP) – 100 мА;
мощность, рассеиваемая корпусом (PD) – 100 мВт;
обратное напряжение (UR) – 5В;
диапазон рабочих температур (TOPR) – (-40/+65)°C;
температура пайки, не более трёх секунд (TSLD) – 300°C.

Характеристики белого SMD светодиода 3528, измеренные на номинальном токе 20 мА и температуре 25°C имеют следующие значения:

прямое падение напряжения на p-n-переходе (VF) – 2,8-3,4В;
световой поток (Ф) – 7–7,5 лм;
угол рассеивания – 120°;
индекс цветопередачи (CRI) – не меньше 70. Точное значение CRI нужно смотреть на упаковке;
сопротивление перехода кристалл/подложка – 6 Вт/°C;
обратный ток при напряжении 5В (IR) – 10 мкА.

Примечание. У светодиодов теплых оттенков (warm white) световой поток в среднем равен 6,8 лм с допустимым отклонением 10%. В технических характеристиках цветных светодиодов указывают длину волны излучения или допускаемый производителем волновой диапазон.

Естественно, во время эксплуатации кристалл нагревается до более высокой температуры, что ведёт к снижению технических показателей. В среднем, при продолжительной работе температура перехода достигает 60-80°C, что негативно отражается как на световом потоке, так и на сроке эксплуатации полупроводникового прибора.

SMD 3528 имеет практически линейное изменение светового потока о величины прямого тока. Из графика видно, что световой поток выражен в условных единицах, где единице интенсивности (1,0) соответствует значение, измеренное при токе 20 мА. Увеличение тока через p-n-переход до 30 мА даст прирост яркости на 40%. Однако, срок службы светодиода снизится в несколько раз, из-за длительной работы на максимально допустимых параметрах.

Следующий график иллюстрирует зависимость прямого тока от прямого падения напряжения. Типовое значение VF для большинства белых SMD 3528 при номинальном токе 20 мА лежит в пределах 3,1–3,3В, что отображено графически. При значениях VF ˂2.8В кристалл перестаёт излучать свет, а при VF ˃3,6В – начинает деградировать. Также стоит внимательно присмотреться к зависимости интенсивности излучения от температуры окружающей среды. На графике единице (1,0) соответствует паспортное значение светового потока, которое достигается только при температуре воздуха 20°C. По наклону прямой можно проследить, насколько снизится световой поток при увеличении температуры воздуха. Например, эксплуатируя светодиод при наибольшем TOPR=+65°C, можно говорить о снижении яркости более чем на 10%. Это одна из причин, по которой всем полупроводниковым приборам требуется качественное охлаждение.

Все белые светодиоды от ведущих производителей подлежат биновке. Бин-код указывается при маркировке и является единым для всей партии. По коду и цветовой температуре можно определить точные координаты бина цветности. Для этого в datasheet каждый производитель приводит диаграмму цветности. Ниже приведена диаграмма цветности белых светодиодов от компании Arlight. Наглядным примером качественных SMD 3528 является продукция компании Cree. Она предлагает PLCC-2 светодиоды пяти разных цветов в серии CLM1C-XKW, где вместо Х стоит буква, указывающая на цвет излучения. В частности, CLM1C-WKW – светодиод холодного белого цвета излучения со световым потоком 5,6 лм.

В продаже можно встретить светодиоды на чипе 3528 с улучшенными, примерно в 1,5 раза, характеристиками. Например, китайский гигант WAYJUN TECHNOLOGY производит в корпусе 3,5 на 2,8 мм светодиоды всех 5-ти основных цветов с номинальным током 50 мА, способных работать при температуре до +95°C, а также выдерживать нагрев во время пайки до 350°C.

Процесс пайки

Пайка оказывает большое влияние на надёжную и продолжительную работу светодиода. Даже кратковременный перегрев корпуса может вызвать необратимый процесс в кристалле, и как следствие, его выход из строя. В связи с этим во время монтажа и пайки рекомендуется соблюдать некоторые правила:

Применять низкотемпературные сплавы.
Брать и удерживать светодиод во время пайки с боков, используя пинцет или специальный зажим. Запрещается фиксировать и надавливать на люминофор пальцем и другими предметами.
Использовать паяльную станцию, установив температуру жала паяльника на уровне 260°C. При этом время пайки не должно превышать 10 с.
Допускается кратковременный нагрев светодиода до 300°C.
Пайка оплавлением может быть произведена не более двух раз.

Технические характеристики SMD 3528 Datasheet на русском

Продолжу публикацию статей о технических характеристиках наиболее популярных светодиодов. Сегодня по плану у меня рассказать о «стареньких» СМД 3528, вернее об их характеристиках. Отмечу, что светотехнические свойства любого диода постоянно улучшаются. Поэтому могут быть некоторые расхождения. Плюс, каждый производитель может что-то добавить, в ущерб другой характеристики. Но это не критично, т.к. большинство придерживается единой «номенклатуры». У каждого производителя свой Datasheet, но основные характеристики практически не меняются.

На заре своего появления СМД 3528 широко использовались практически во всех источниках освещения. Начиная от индикаторных устройств и заканчивая лампами освещения. И если на индикаторных устройствах они еще более-менее смотрелись сносно, то светодиодные лампы оставляли желать лучшего. Света от них было мало ( по сравнению с нынешними технологиями ). Когда-то уже писал, что 3528 начинают отживать свой век. Большинство производителей отказываются от них в лампах освещения, автомобильной промышленности и т.п. Процесс «ухода» с рынка достаточно длителен и пока эти типы диодов можно встретить в декоративном освещении, декоративных лампочках, индикаторных устройствах, ну и конечно никуда не уйти от светодиодных лент. Именно за счет лент, используемых в подсветках, за счет своего сносного свечения и практически отсутствующего нагрева SMD 3528 продолжают «цепляться» за стремительно развивающий LED рынок.

Основные характеристики LED СМД 3528

Светодиод выпускается с одним кристаллом. В результате чего мы получаем один цвет: либо все оттенки белого, либо цветные диоды — красный, зеленый, синий, желтый.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Корпус по материалу аналогичен SMD 5050.

Если сравнивать световой поток с 5050, то у обсуждаемых нами сегодня диодах он практически в три раза меньше и составляет всего 4,5-5 Люмен. Раньше это было революционным значением, теперь же, смотря на эти данные хочется улыбнуться. И улыбнуться в хорошем смысле. Ведь 3528 сделали свое дело и дали почву для зарождения трехкристальных диодоиков. Поэтому не буду судить их строго)

Рассматривать Datasheet буду от китайского производителя, с которым наша компания постоянно работает и пока не имеет нареканий к нему. Одно время они работали только оптовыми партиями, но с недавнего времени вышли и на розницу. Вернее мелкий опт. Минимальная партия заказа составляет 200 штук. Цена у них меньше, чем у российских продавцов, а качество остается на уровне. Нами уже была произведена не одна тысяча источников света из светодиодов этой компании. А… ну и доставка у них бесплатная в Россию. Для тех, кто еще до сих пор не верит, что Китай спокойно выпускает достойную продукцию, стоит пообщаться с моим коллегой Константином Огородниковым, который расскажет «для чего в хлебе дырочки». Он перелопатил для нас не одного китайского поставщика, пока не нашел нужных)

Характеристики белых СМД 3528

Характеристики диода SMD 3528 холодный — белый (6000-7000К)	Значения
Световой поток, Лм	4.5-5.0
Рассеиваемая мощность PD, mW	100
Рабочая температура, Topr °C	— 40/+85
Прямое напряжение, B	2. 8-3.2
Максимальный рабочий ток, мА	25

Характеристики диода SMD 3528 теплый — белый (2800-3200К)	Значения
Световой поток, Лм	4.5-5.0
Рассеиваемая мощность PD, mW	100
Рабочая температура, Topr °C	— 40/+85
Прямое напряжение, B	2.8-3.2
Максимальный рабочий ток, мА	25

Оптико-электронные данные белых диодов

Цвет	Ток, мА	Яркость,Iv,мКд		Прямое напряжение, В		Световой поток, Лм		Угол половинной яркости, град	Обратный ток, мА
		Min	Typ.	Min	Typ.	Min	Typ.	120	Max
Холодный белый (6000-7000К)	20	1600	1900	2,8	3,2	4,5	5,0		10
Теплый белый (2800-3200К)	20	1600	1900	2,8	3,2	4,5	5,0		10

Графики и зависимости рассматриваемых ранее белых LED SMD

Холодный белый SMD 3528

Характеристики SMD 3528 холодного-белого свечения

1 из 6

Теплый белый SMD 3528

Графики характеристики теплого-белого SMD 3528

1 из 6

Так как наиболее распространены только чипы с белым свечением, опущу Datasheet 3528 СМД с другой цветностью. Да оно и не надо. Что-то мне подсказывает, вряд ли кого уже заинтересуют такие типы диодов. Ну а если вдруг… То все данные Вы найдете по ссылке, которую указал ранее. Правда переводом придется заниматься самостоятельно. Производитель предоставляет Datasheet на китайском языке. Но сравнивая мои картинки с обозначениями и китайскую «макулатуру» Вы легко во всем разберетесь и самостоятельно сможете создать ТТХ со своим переводом.

Габаритные размеры SMD 3528

Любой светодиод из серии SMD имеет обозначение из четырех цифр. Основываясь на них мы можем сразу получить информацию о размерах чипов. первые две — длина, вторые — ширина. Размеры указываются в мм. У разных производителей бывают свои погрешности, но они не выходят за рамки +-0,1-0,15 мм.

Выпускаются диоды по 2000 штук в кассете (рулоне). Если Вы занимаетесь постоянным «рукоделием», то выгоднее заказывать именно по рулонам. И удобнее и практичнее. Особенно, если у Вас дома стоят лампы на этих диодах и Вам постоянно приходится их паять. )

Ну и на последок некоторые предостережения при работе с любыми SMD диодами.

Это не моя прихоть или мой опыт. Это реальное предупреждение от производителей!

Подавляющее большинство диодов покрывают силиконовым компаундом. Не смотря на то, что он менее подвержен к механическим воздействиям, с ним нужно аккуратно обращаться:

Не касайтесь пальцами люминофора, силикона. Для этого необходимо использовать пинцет. Вообще лучше исключить любое соприкосновение с потожировыми отложениями человека. И Вам спокойнее и диод дольше проживет.
Не дотрагивайтесь до люминофора острыми предметами, даже если аккуратно. В любом случае Вы оставляете мелкие «заусенцы», которые негативно скажутся на работоспособности устройства в будущем.
Во избежание повреждения уже смонтированных на плату чипов — не складывайте их стопкой. Для каждой платы необходимо отводить свое место, чтобы они не соприкасались с другой партией.

Ну вот, в принципе и все нехитрые правила, которые стоит соблюдать каждому. А на этом я заканчиваю повествование о характеристиках светодиодов типа SMD 3528 и удаляюсь на составление другого, более интересного для меня материала. Ну не люблю я писать об очевидных вещах и тем более характеристиках, которые каждый уважающий себя человек, учившийся в школе, должен уметь читать))).

Видео на тему монтажа светодиодов SMD

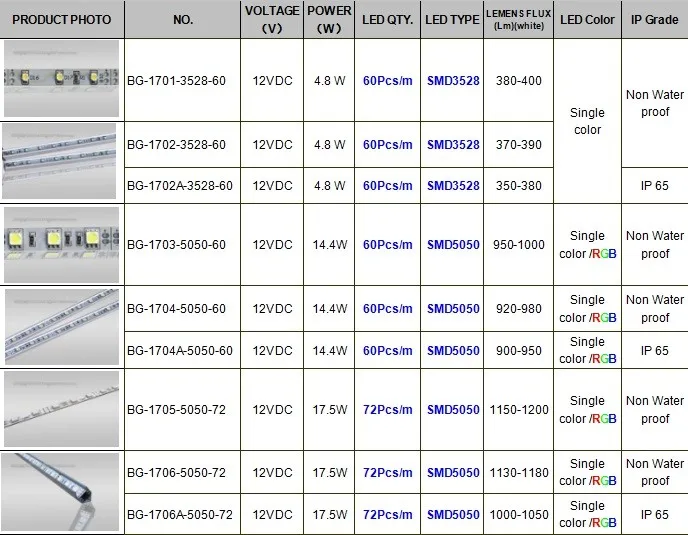

3528 против 5050 SMD | Все, что вам нужно знать

Перейти к содержимому Светодиодные ленты

, также известные как светодиодные ленты, могут быть изготовлены различными способами с использованием различных светодиодных микросхем, также известных как SMD (диоды, монтируемые на поверхность). Сегодня мы собираемся объяснить разницу и сравнить наиболее часто используемые светодиоды на рынке светодиодных лент — это светодиодные ленты 3528 и 5050.

Проще говоря, имя, данное каждому светодиодному чипу, на самом деле соответствует размеру светодиода. Например, 3528 SMD на самом деле имеет размеры 3,5 мм x 2,8 мм, а размер светодиодной ленты 5050 SMD составляет 5 мм x 5 мм.

3528 SMD Объяснение

Белая светодиодная лента, в которой используется микросхема 3528 SMD

Светодиод 3528 представляет собой микросхему SMD меньшего размера, чем те, которые используются в светодиодной ленте 5050 SMD, ее размеры составляют 3,5 мм x 2,8 мм. Светодиодный чип 3528 в основном используется в светодиодной ленте из 60 светодиодов на метр, потребляющей 4,8 Вт и 12 В (широко известная как светодиодная лента 4,8 Вт p/m или 5 Вт p/m). При таком количестве на метр этого SMD вы получите гладкий, яркий эффект после освещения на поверхности с выходной мощностью около 330-360 люмен на метр (галогенный эквивалент 40 Вт) в зависимости от цвета. Цвета, доступные в 3528 SMD: теплый и холодный белый (могут быть выполнены все различные требования по Кельвинам), красный, зеленый, синий и янтарный. Наиболее распространенным типом применения светодиодной ленты 60 LED 3528 SMD является функциональное освещение, например, освещение цоколей, освещение в нишах, в домах, барах, ресторанах, отелях и т. д.

Другой светодиодной лентой, использующей 3528 SMD, является светодиодная лента со 120 такими светодиодами на метр, потребляющая 9,6 Вт (широко известная как светодиодная лента 9,6 Вт p/m или 10 Вт p/m). Он доступен в тех же цветах, хотя и не так популярен, как «стандартная» светодиодная лента с 60 светодиодами на метр. Выходная мощность будет ровно вдвое больше, поскольку используется вдвое больше светодиодов, то есть около 660-720 люмен на метр в зависимости от цвета. Применения для этой светодиодной ленты по-прежнему будут использоваться для освещения объектов, но там, где больше окружающего света, требуется более высокая мощность, чем 4,8 Вт на метр.

Обе эти светодиодные ленты доступны в версии IP67. Точки отреза для светодиодных лент будут составлять 50 мм для типа 60 светодиодов на метр и 25 мм для типа 120 светодиодов на метр.

При использовании 60 или 120 светодиодов на метр, 3528 SMD не выделяют много тепла (их можно легко коснуться руками). Для них требуется печатная плата шириной не менее 8 мм, а для версии со 120 светодиодами на метр — печатная плата толщиной 2 унции. Пока используемая вами светодиодная лента соответствует этим спецификациям, вы можете просто установить ее где угодно, так как у нее уже будет достаточно теплоотвода, чтобы не требовать алюминиевого профиля.

Существует множество марок SMD-модулей 3528. Высококачественный SMD-монитор Epistar обеспечивает самую высокую яркость 3528 SMD на рынке, а также превосходную стабильность цвета и надежность с выходной мощностью 70 % за 50 000 часов. Если вы выберете один из более дешевых вариантов, вы получите меньшую яркость, а также ненадежность и несоответствие цветов внутри барабана, а также между барабанами.

Двойная мощность 3528 SMD Объяснение

Существует также двойная мощность 3528 SMD. Этот светодиодный чип того же размера, что и стандартная мощность, и доступен в тех же цветах. Разница только в мощности.

Как ясно из названия, двойная мощность 3528 SMD потребляет в два раза больше энергии по сравнению со стандартным 3528 SMD и выдает вдвое больше выходной мощности. Светодиодные ленты, изготовленные с использованием этого SMD, имеют 120 светодиодов на метр и потребляют 19,2 Вт на метр (обычно известно как 19,2 Вт на метр или 20 Вт на метр). Для этой светодиодной ленты требуется печатная плата шириной 10 мм весом 2 унции, чтобы рассеивать тепло достаточно, чтобы избежать необходимости в дополнительном радиаторе при установке.

Эта светодиодная лента доступна только в версии 24 В, поскольку она может более эффективно выдерживать более высокие токи. Световой поток этой светодиодной ленты составляет около 1320-1440 люмен на метр (в зависимости от цвета). Благодаря высокой яркости эта лента идеально подходит для использования в качестве общего освещения или для замены люминесцентных ламп и т. д.

5050 SMD Объяснение

Белая светодиодная лента, в которой используется микросхема 5050 SMD

В светодиодной ленте 5050 используется более крупная микросхема SMD, чем в 3528 SMD, и ее размеры составляют 5,0 мм x 5,0 мм. Светодиодный чип 5050 чаще всего используется на светодиодных лентах с 60 светодиодами на метр, тянущими 14,4 Вт и 24 В (известными как светодиодная лента 14,4 Вт на метр или 15 Вт на метр). 60 таких светодиодов на метр будут давать световой поток около 990-1080 люмен (в зависимости от цвета), создавая плавный яркий эффект при освещении поверхности.

Доступные цвета для светодиодной ленты 5050 SMD включают теплый или холодный белый (могут быть выполнены все различные требования Кельвина), красный, зеленый, синий или янтарный. Существует также RGB (красный, зеленый и синий), поскольку светодиодный чип на самом деле представляет собой «три» чипа, то есть он имеет три чипа в одном.

Наиболее распространенными областями применения светодиодной ленты 5050 с 60 SMD p/m являются общее освещение, например освещение коридоров, замена люминесцентных ламп, освещение в домах, барах, ресторанах, отелях и т. д.

5050 SMD, используемые на светодиодах RGB полоса

Светодиодная лента RGB, в которой используется микросхема 5050 SMD

Светодиодная лента SMD 5050 на самом деле представляет собой тройную микросхему, то есть в каждой светодиодной микросхеме имеется три меньших микросхемы. Таким образом, в белом SMD на самом деле есть 3 белых чипа внутри. Что еще? Что ж… это также означает, что вы можете иметь функциональность 5050 RGB (изменение цвета) в одном чипе, с красным, зеленым и синим внутри одного SMD. Как только ваши светодиодные ленты 5050 будут связаны с контроллером, вы сможете выбрать любой цвет по своему выбору, поскольку светодиоды смешиваются с требуемыми оттенками.

Светодиодная лента InStyle RGB 5050 доступна в двух версиях. Наша световая лента с 30 светодиодами на метр (также известная как светодиодная лента 7,2 Вт на метр или 7,5 Вт на метр) идеально подходит для декоративного освещения, например, сводов, цоколей в домах, отелях, ресторанах и барах, с выходной мощностью до 500 люмен. за метр. Или вы можете выбрать нашу ленту с 60 светодиодами на метр (также известную как светодиодная лента 14,4 Вт на метр или 15 Вт на метр), которая идеально подходит для промывки цвета, например, на фасадах баров, задних барах в ресторанах, клубах, дома. 60 светодиодов RGB 5050 SMD выдают до 1000 люмен на метр.

Все эти светодиодные ленты доступны в версиях IP67. Точки отреза для этих светодиодных лент расположены с интервалом 100 мм для типа 30 светодиодов на метр и 100 мм для типа 60 светодиодов на метр.

Светодиодная лента RGB, покрытая термоусадкой для придания водонепроницаемости IP67.

Некоторые производители производят светодиодные ленты 5050 SMD. Высококачественные SMD-светодиоды марки Epistar предоставят вам самые яркие светодиодные ленты 5050 на рынке, а также исключительную стабильность цвета и надежность с выходной мощностью 70 % в течение 50 000 часов. Более дешевые альтернативы дадут вам меньшую яркость и более низкую надежность, а также несоответствие цвета внутри барабана и между барабанами.

Резюме

Итак, что все это значит?

В конце концов, размер выбранного вами SMD-светодиода не имеет значения — главное, чтобы он соответствовал вашим требованиям. Я всегда советую вам выбирать фирменные светодиоды Epistar по причинам, описанным выше, связанным с яркостью, надежностью и последовательным цветовым пакетированием.

Белая светодиодная лента

5 Вт: Основное освещение
10 Вт: Основное освещение (где много окружающего света)
15 Вт: Общее освещение или замена люминесцентных ламп и т. д.
20 Вт: Общее освещение или замена люминесцентных ламп и т. д.

Светодиодная лента RGB

9006 5 7,5 Вт: Яркое освещение
15 Вт: Зоны «мытья»

Прежде чем покупать светодиодную ленту, вы всегда должны задавать себе эти вопросы

Вы хотите подсветку функций, рабочее освещение, изменение цвета, водонепроницаемость и т. д.?
Диммируемый или недиммируемый?
Какой цвет вы хотите?
Какой яркости вам нужна светодиодная лента?

Светодиодные продукты InStyle, использующие микросхему 3528 SMD

Светодиодные изделия InStyle, использующие микросхему 5050 SMD

Белая светодиодная лента 5 Вт

Белая лента 10 Вт Светодиодная лента

Светодиодная лента RGB мощностью 7,5 Вт

15 Белая светодиодная лента Watt

Ссылка для загрузки страницы Перейти к началу

параметры и полные характеристики, размеры

1. Описание и особенности применения

2. Параметры и характеристики вида

2.1. Красный светодиод

2.2. Желтый светодиод

2.3. Зеленый

2.4. Синий

2.5. Белый

3. Плюсы и минусы

4. Как правильно выбрать и не получить подделку

5. Инструкция по подключению

Светодиоды сейчас активно используются в самых разных отраслях промышленности. Популярным является кристалл типа SMD 3528. Несмотря на то, что за время его существования появилось огромное количество более современных устройств, модель актуальна благодаря своей надежности, невысокой стоимости и хорошим техническим характеристикам. На их основе создаются светильники и светодиодные ленты. Рассмотрим особенности и параметры SMD 3528.

Описание и особенности применения

Размеры светодиодов SMD 3528 3,5 мм на 2,8 мм. Высота кристалла 1,4 мм. С каждой стороны есть два контакта, через которые протекает ток. В процессе производства используются только прозрачные линзы для обеспечения качественного светопропускания.

Со стороны катода виден специальный вырез на корпусе. Этот разрез иногда называют ключом. Вся поверхность изделия покрыта люминофором, выполняющим помимо светопропускания еще и защитную функцию.

SMD 3528 относится к категории малогабаритных сверхъярких светодиодов , оснащенных корпусом для крепления на различные поверхности. Сам кристалл изготовлен из смеси нитрида галлия и нитрида индия. В результате получается особая структура, создающая яркое излучение. Он содержит фосфид на основе алюминия, галлия и индия.

Цифры в обозначении модели говорят о размере изделия, поэтому нетрудно представить установку устройства в том или ином месте.

На рынке можно найти конкретную модель с маркировкой SMD 5050. Это сборная конструкция, состоящая из 3-х стандартных кристаллов 3528, заключенных в один корпус, что дает увеличение мощности. Изделия имеют очень низкий уровень деградации кристаллов, что значительно продлевает срок службы изделия. Светодиоды прекрасно себя чувствуют даже при температуре выше 100 градусов Цельсия.

Светодиодная лента

Относительно невысокая стоимость и простота монтажа позволили использовать светодиоды этого типа во многих сферах жизни. Чаще всего они используются в качестве основных компонентов светодиодных лент, а также различных индикаторов на бытовой технике. Их можно увидеть в системах задней подсветки, вывесках и других приложениях, требующих небольшого источника яркого света.

На базе светодиода 3528 создано множество современных устройств с трехцветной RGB-подсветкой и кристаллами с улучшенной светоотдачей.

Параметры и характеристики видов

Светодиоды SMD 3528 изготовлены на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, фосфат индия). Большинство кристаллов этого типа имеют индекс цветопередачи 60-80 Ra и диапазон цветовых температур 3000-7500 К. Это выше, чем у более крупного SMD 5328. Световой поток формируется от 5 до 11 Лм.

Световой поток составляет 40 лм/Вт, что делает эти светодиоды чрезвычайно эффективными для освещения небольших площадей. Теплоотвод не предусмотрен, так как кристаллы хорошо справляются с повышенными температурами. Угол рассеяния 90 градусов, площадь светового излучения 4-5 мм.

Наиболее комфортной считается температура от -40 до +85. И если с превышением верхнего предела обычно никаких проблем не возникает, то слишком низкие температуры могут привести к выходу кристалла из строя.

Стоит отметить, что конечная яркость света очень сильно зависит от температуры. Эксплуатация при температуре от +60 может снизить яркость на 10%, а превышение предела 80% вызовет снижение яркости на 25%. Это одна из причин, по которой полупроводники нуждаются в охлаждении.

При производстве продукция бинируется — устанавливается бинарный код, определяющий цвет, температуру и координаты света. Некоторые производители сопровождают свою продукцию специальными таблицами цветности.

При работе рассеиваемая мощность составляет 100 мВт, при постоянном напряжении около 3 В. Устройства работают при токе не более 25 А.

Ниже приведены технические характеристики светодиодов SMD 3528 с различной цветовой гаммой. Для удобства имеются графики рабочих значений.

Красный светодиод

Характеристики красного светодиода:

Характеристики красного светодиода

Вольт-амперные характеристики красных светодиодов:

Вольт-амперные характеристики красных светодиодов

Желтый светодиод

Характеристики желтого светодиода:

Характеристики желтого светодиода

Вольт-амперные характеристики желтых светодиодов:

Вольт-амперные характеристики желтых светодиодов

Зеленый 900 09

Зеленый свет

Технические характеристики зеленый светодиод :

Технические характеристики зеленых светодиодов

Вольт-амперные характеристики зеленых светодиодов:

Вольт-амперные характеристики зеленых светодиодов

Синий

Синий свет

Характеристики синего светодиода:

Характеристики синего светодиода

Вольт-амперная характеристика синих светодиодов:

Вольт-амперная характеристика синих светодиодов

Белый

Белый свет

90 002 Характеристики белого светодиода:

Белый светодиод Технические характеристики

Вольт-амперная характеристика белых диодов:

Вольт-амперная характеристика белых светодиодов

Белые светодиоды представлены на рынке в двух вариантах:

холодный свет;
теплый свет.

Отличие заключается в составе спектра излучения.

Плюсы и минусы

Диоды SMD 3528 имеют ряд специфических особенностей, которые рекомендуется учитывать при выборе. Есть как положительные, так и отрицательные стороны.

К преимуществам диодов можно отнести:

экономичное энергопотребление;
относительно низкая стоимость;
мерцание или пульсация во время работы отсутствуют;
минимальный нагрев.

Недостатки:

малая мощность, особенно по сравнению с более поздними разработками;
неизбежная деградация кристаллов с потерей необходимых свойств;
возможность производственного брака, который трудно оценить заранее.

Советуем посмотреть видео: ТЕСТ/СРАВНЕНИЕ SMD ДИОДНЫХ ПОЛОС 3528, 5050, 5630, 5730. ALIEXPRESS.

Как правильно выбрать и не получить подделку

На рынке довольно много светодиодов 3528 от известных компаний, включая таких гигантов, как LG, Philips и Samsung. Но это не защитило продукт от огромного количества подделок с совершенно другими характеристиками. Чтобы удешевить производство, недобросовестные компании часто прибегают к искусственному уменьшению кристаллов, снижая мощность и рабочие параметры.

Без опыта отличить подделку сложно. . Но есть ряд признаков, по которым идентифицируют некачественный товар:

Основание. Подделки часто создаются на алюминиевых каркасах, тогда как в оригинальных диодах используется только медь для лучшей теплопроводности. Сравнение внешнего вида и веса поможет определить материал. Алюминий легче (оценить вес маленького диода без специальных весов практически невозможно, поэтому лучше сравнивать сразу большие партии изделий).

Производители поддельных диодов часто не указывают количество часов работы, прежде чем поток уменьшится до 80%, что ограничивает общий срок службы.
Стоимость. Светодиоды 3528 SMD считаются вполне доступными. Однако их цена не может быть ниже некоторого заданного значения.
