Smd светодиоды размеры: Размеры светодиодов-габаритные размеры светодиодов
Размеры светодиодов-габаритные размеры светодиодов

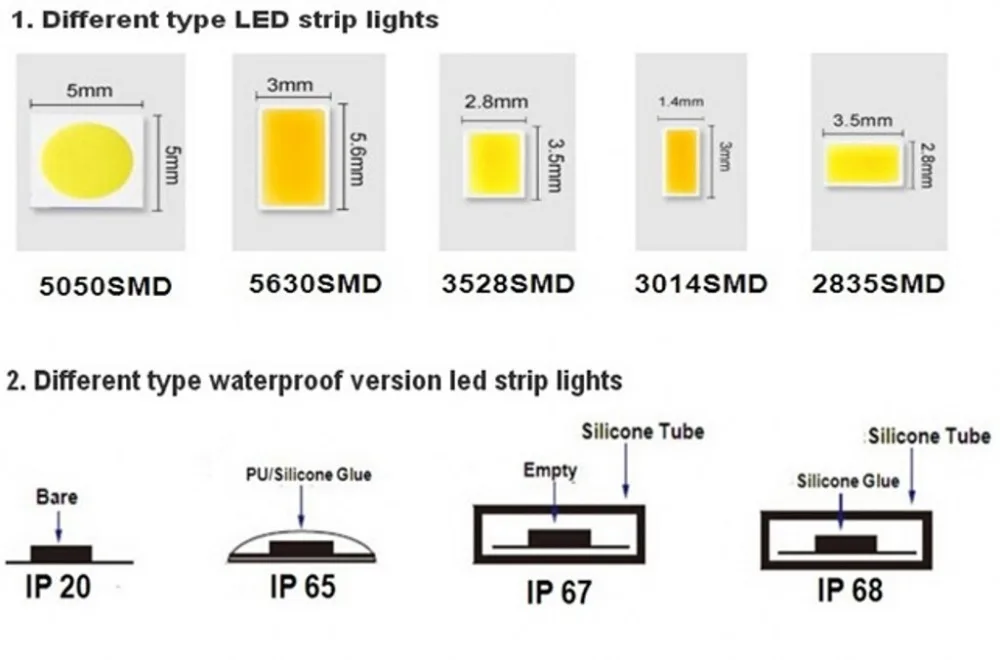

Типы и размеры светодиодов SMD отличаются размерами корпуса. Обычными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730. Яркость может меняться в зависимости от тока, что отрицательно сказывается на продолжительности работы устройства.Светодиодные модули SMD широко используются в светодиодных лампах для подсветки , домашнего освещения, витрин, рекламы, освещения интерьера автомобилей, рождественских огней и множества применений освещения.
Размеры светодиодов
3528 и 5050 светодиодов:Что такое светодиоды SMD 3528 и SMD 5050?Вот простое и понятное сравнение между номерами и размерами светодиодных чипов.
Различные числа коррелируют с различными физическими размерами чипа. Номера 5050, 3528, 2835 и т. Д. Коррелируют размеры светодиодов в миллиметрах.
Некоторые светодиоды ярче других, а некоторые дают больше света на ватт. Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Читайте ниже для получения дополнительной информации.
Разборки: разница между светодиодами 3528 и 5050
Светодиодное освещение может быть изготовлено с использованием различных светодиодных чипов. Номера, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Более старые полоски стиля, которые были популярны в течение нескольких лет, – это размеры, показанные выше. В настоящее время на рынке имеются еще более мелкие и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020. У каждого есть преимущества при правильном использовании. Ни один «чип» не может управлять ими всеми.
Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?
____________________________________________________________________________
Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов 5,0 мм х 5,0 мм .
Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.
Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.
Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.
5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .
Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.
____________________________________________________________________________________________
Светодиодный прожектор SMD 3528
Они называются SMD3528, потому что размеры светодиодов составляют 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.
Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.
3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.
Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.
Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково.
______________________________________
Серия UltraBright – это самые яркие светодиодные полосы в мире!
| 3020 светодиодных чипов SMD | 3014 светодиодных чипа |
Хотя 5050 и 3528 светодиодов SMD были самыми популярными на рынке для ленточных фонарей, рынок светодиодов быстро изменился за последние несколько лет.
Сегодня доступно множество светодиодных чипов, которые ярче и эффективнее. В 3020 LED SMD чипов в нашем High CRI Ultrabright Seriesи 3014 SMD LED чипов в нашем архитектурном ультра яркой и дизайн серии Ультра полос света Ярких светодиодных меньше и эффективнее , чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли поместить еще много их на полосы света, создав тем самым ослепительно яркие светодиодные полосы. Наши промышленные светодиодные полосы используют
___________________________________________________________________________
Должен ли я выбирать 5050, 3528, 3020, 3014 или какой-либо другой размер, о котором я никогда не слышал?
Размеры светодиодов, правильнее чипов, которые вам понадобятся, зависят от использования, для которого будут использоваться светодиодные полосы.
Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип, бесплатно!
Мы рекомендуем сделать обзор вашего проекта и задать некоторые основные вопросы.
Начните с принятия решения о том, что вы хотите / нуждаетесь в освещении.
- Просмотрите наше руководство по покупке
- Что за проект? Вы хотите освещение акцентом, освещение главной задачи, изменение цвета, освещение витрины, наружная и т. Д.?
- Возможность сглаживания или без диммирования?
- Какой цвет вы хотите?
- Вам нужен очень высокий CRI ?
- Какая яркость нужна ?
- Вам нужна гидроизоляция?
При покупке светодиодов, пожалуйста, обратите внимание и сравните следующее:
- Посмотрите, сколько светодиодов находится на катушке или на ноге, а общий люмен (яркость) светодиодной полосы света
- Обратите внимание на CRI ( Индекс цветопередачи ). Наши CRI варьируются от 80 до 95.
- Сколько ватт использует полоса?
- Являются ли безопасность UL или ETL?
- Являются ли они dimmable?
- Сколько меди они используют в своей печатной плате для рассеивания тепла?
- Какие типы светодиодных чипов используются?
- Как подсвечиваются светодиоды? (вы будете получать один и тот же цвет при каждом заказе?) * Пожалуйста, не стесняйтесь покупать, если поставщик не предлагает эту информацию, так как это важные спецификации, чтобы знать при покупке качественного продукта.
Температура светодиода
Типы светодиодов
Как проверить светодиод?
характеристики (таблица размеров), виды и маркировка
На чтение 10 мин Просмотров 1к. Опубликовано Обновлено
Содержание
- Что такое SMD-светодиод
- Достоинства и недостатки светодиодов SMD
- Виды и типы SMD
- Размеры SMD-светодиодов
- Маркировка SMD
Стремление к миниатюризации электронных устройств привело к созданию безвыводных радиоэлементов. Эта тенденция не обошла и светодиоды – SMD-приборы значительно потеснили обычные выводные во многих областях, а в осветительной практически выдавили их с рынка.
Что такое SMD-светодиод
SMD-светодиод относится к категории Surface Mounted Device – прибор, монтируемый на поверхность. Если у обычных выводных (true hole) элементов для установки на плату требуется просверлить отверстие и припаять ножки с обратной стороны, то радиодетали SMD припаиваются прямо к дорожкам, расположенным на верхней плоскости печатной платы.

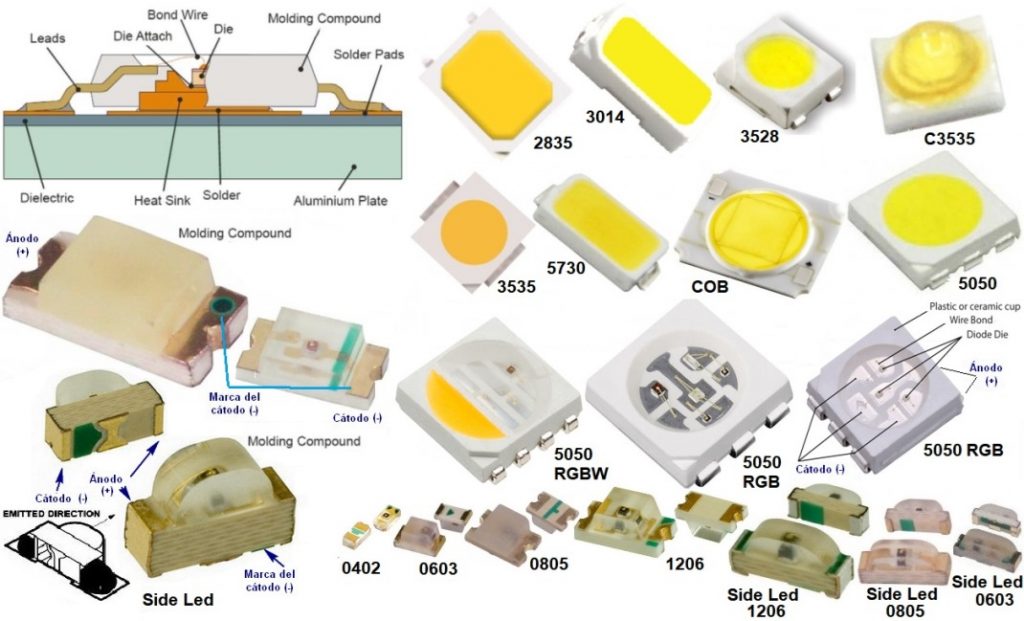

Внешний вид SMD-светодиода.Принципиально светоизлучающий элемент в формате SMD устроен так же, как и его выводной прототип. На керамической подложке закреплен p-n переход из полупроводника, обладающего выраженным эффектом свечения при приложении прямого напряжения.
Сверху он закрыт линзой из прозрачного компаунда. При необходимости сверху наносится слой люминофора. Главное отличие – отсутствие гибких выводов. Для пайки непосредственно к полигонам печатной платы предусмотрены контактные площадки.
упрощение (следовательно, удешевление) производства печатных плат – отсутствует (или сводится к минимуму) этап сверления и металлизации отверстий;
упрощение (удешевление) технологии монтажа элементов на плату – отсутствует этап формовки и изгиба выводов, сама процедура пайки лучше поддается автоматизации и т.п.;
возможность обратную сторону платы делать из металла – упрощается проблема отвода тепла;
проще охлаждать сами элементы из-за плотного прилегания к плате большой поверхностью;
меньший размер электронных устройств из-за небольшого размера деталей и плотного размещения;
снижение побочных емкостей и индуктивностей, что важно при разработке высокочастотных устройств.
если устройство собирается вручную, потребуются более квалифицированные мастера;
высока инвестиционная составляющая стоимости готовой продукции – оборудование для монтажа сложное и стоит дорого;
при тепловом расширении или изгибе печатной платы возможен отрыв контактов элементов от мест пайки, а также возникновение микротрещин.
В целом плюсы перевешивают – в итоге готовые изделия имеют меньшие размеры, массу и себестоимость.
Виды и типы SMD
Условно почти все светодиоды делят на две глобальные категории:
- предназначенные для освещения;
- предназначенные для индикации состояния электронных устройств.
Для первой категории SMD-элементы практически полностью вытеснили выводные, во второй – оставили им узкую нишу. Поэтому для излучающих элементов поверхностного монтажа можно применить ту же классификацию.
Линия раздела проходит по техническим характеристикам:
- для осветительных элементов важен световой поток и требуется цвет, близкий к естественному;
- индикаторным элементам важны не столько цвет и яркость, сколько контрастность к окружающему фону.
Поэтому для индикации можно использовать LED со свечением p-n перехода, а для освещения – только с люминофорным покрытием. Хотя это тоже достаточно условно – никто не запрещает для индикации применять приборы с люминофором и белым свечением.
Все это относится к LED оптического, видимого диапазона. Как отдельный тип светодиодов SMD надо упомянуть приборы со спектром излучения, лежащим за пределами восприятия человеческого глаза. К таким относятся ультрафиолетовые и инфракрасные излучатели. Первые применяются для создания компактных источников УФ-излучения. Их используют для детекторов валют, для поиска биологических следов и т.д. Вторые применяются в системах передачи сигналов – в пультах дистанционного управления бытовой аппаратурой, в системах охранной сигнализации и т.п. Эти светодиоды также выпускаются в формате SMD.
Также надо упомянуть LED-матрицы для систем освещения, произведенные по самой прогрессивной на сегодняшний день технологии COB. Вопреки бытующему мнению, этот принцип производства вовсе не противоречит формату SMD. И COB-светодиоды производятся, в том числе, в виде Surface Mounted Device.
Читайте также
Подробное описание характеристик и видов светодиодов
Размеры SMD-светодиодов

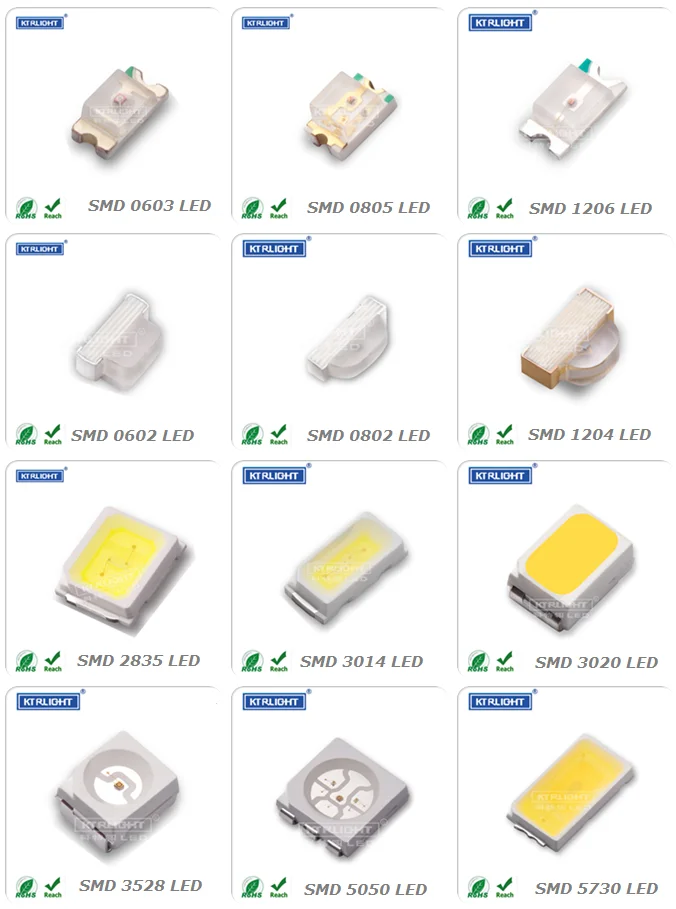

Тип светодиода обозначается габаритами его корпуса.
Так, распространенный типоразмер LED 5050 означает, что светоизлучающий элемент помещен в оболочку длиной и шириной 5,0 мм.
Соответствие размеров распространенных SMD светодиодов в таблице:
| Типоразмер | Длина сборки, мм | Ширина сборки, мм | Кол-во излучающих p-n переходов | Световой поток, лм | Номинальный ток, мА |
|---|---|---|---|---|---|
| 3528 | 3.5 | 2.8 | 1/3 | 0.6..50 | 20 |
| 5050 | 5.0 | 5.0 | 3/ 4 | 2..14 | 60/80 |
| 5630 | 5.6 | 3.0 | 1 | 57 | 150 |
| 7020 | 7.0 | 2.0 | 1 | 45..60 | 150 |
| 3020 | 3.0 | 2.0 | 1 | 8..10 | 20 |
| 2835 | 2.8 | 3.5 | 1 | 20/50/100 | 60/150/300 |

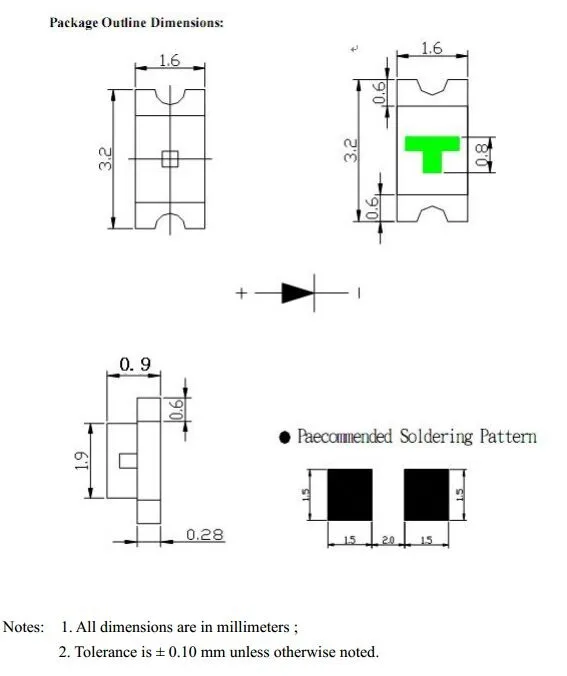

Размеры светодиодов, предназначенных для индикации, маркируются согласно международному стандарту EIA-96 в дюймах.
Наиболее распространены корпуса 0603 и 1206.
| Обозначение типоразмера | Размер в дюймах | Метрические габариты, мм | Соответствие метрическому типоразмеру |
|---|---|---|---|
| 0603 | 0.063»x 0.031» | 1.6 x 0.8 | 1608 |
| 1206 | 0.126»x 0.063» | 3.2 x 1.6 | 3216 |
Здесь действует то же правило – в корпусах одного типоразмера могут быть выполнены светодиоды разного цвета свечения, разного рабочего тока и т.д. Поэтому полностью параметры по обозначению EIA не определить.
Маркировка SMD
Формат SMD возник в результате стремления к миниатюризации радиоэлектронных компонентов, поэтому место для нанесения на них информации о типе и технических характеристиках отсутствует. Если даже задаться такой целью, надписи будут слишком мелкими для комфортного считывания. Поэтому маркировка сводится лишь к обозначению выводов прибора. Это важно, потому что хотя LED и относятся к классу диодов, для запирания обратного тока малопригодны из-за низкой толерантности к обратному напряжению.
Если обычный диод установить без соблюдения полярности, этот производственный брак легко выявить и исправить. Световой же излучатель после подачи питания с большой вероятностью выйдет из строя. Даже если проблема обнаруживается до подачи напряжения, миниатюрный индикаторный LED с помощью паяльного фена демонтировать проблематично – расплавить прозрачный пластиковый кожух, закрывающий p-n-переход, проще простого.
Элементы, предназначенные для освещения, обычно имеют на корпусе скос, прилив или выемку – в большинстве случаев она означает катод. Но нет гарантии, что производитель строго соблюдает это правило. Поэтому в случае сомнений лучше подстраховаться и проверить LED (хотя бы один из партии) мультиметром.
Маркировка выводов осветительных LED. Схема и требования к установке SMD-светодиодовУпоминалось, что SMD-элемент ничем не отличается от обычного светодиода, за исключением безвыводного корпуса.
Поэтому схема включения отличаться также не будет. Подавать питающее напряжение на LED надо через драйвер или ограничительный резистор с соблюдением полярности.

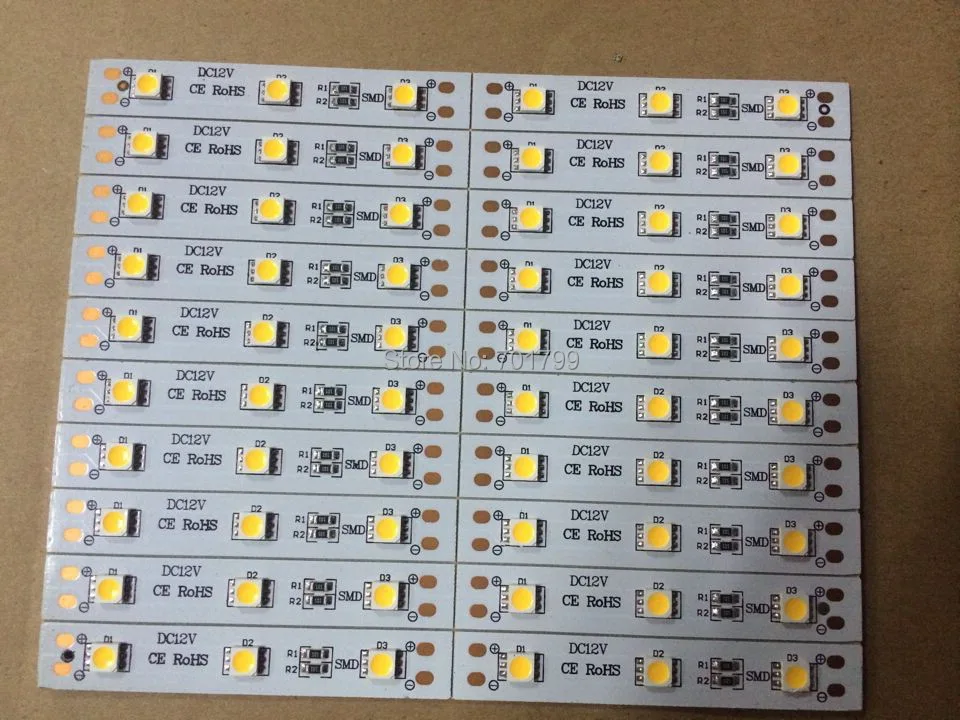

Светодиоды можно объединять в последовательные цепочки, которые потом параллельно соединять в матрицы. Такой комбинацией достигается нужная мощность при заданном напряжении питания.
Цепочка LED.При ремонте осветительных приборов с заменой излучающих элементов (одного или нескольких) во время работы плату следует оберегать от изгибов и механических напряжений. Все элементы формата SMD в таких условиях склонны к образованию микротрещин в корпусе, нарушению целостности пайки, невидимой глазу. В качестве итога такого ремонта можно получить несколько неисправных светодиодов вместо одного и потерю времени на поиск неисправности. Лучше вообще не снимать плату, но она установлена на радиаторе, имеющем большую массу и теплоемкость, поэтому для прогрева припоя потребуется паяльник или фен повышенной мощности.
Если есть уверенность, что конкретный светодиод вышел из строя, его можно попытаться не отпаять, а выкусить. Но надо следить, чтобы не повредить механически печатные проводники. При обратной установке исправного элемента надо помнить, что LED чувствительны к перегреву и стараться избегать длительной пайки.
При разработке самодельных осветительных устройств следует помнить о проблеме отведения тепла от LED. Плату всегда надо устанавливать на дополнительный радиатор достаточной площади, а для этого она должна иметь соответствующий конструктив (отсутствие элементов с обратной стороны, отверстия под винты для крепления и т.д.).
Несмотря на некоторые недостатки, формат электронных компонентов SMD прижился в радиоэлектронной промышленности.
Вклад миниатюрных безвыводных элементов в удешевление электронной аппаратуры в последнее десятилетие весьма весом. Светодиоды также участвуют в этом процессе.
В чем разница между светодиодами 3528 и 5050 |SMD 5050 SMD 3528
Вот простое для понимания сравнение количества и размеров светодиодных чипов.
Разные числа соответствуют разным физическим размерам чипа. Числа 5050, 3528, 2835 и т. д. соответствуют размеру микросхемы в миллиметрах. Некоторые светодиоды ярче других, а некоторые излучают больше света на ватт.
Выбор светодиодного чипа зависит от вашего проекта. Читайте ниже для получения дополнительной информации.
Прежде чем начать, вы не знакомы со светодиодами? Несколько ресурсов:
Инструмент выбора продукта для светодиодных лент — найдите идеальную ленту для своего проекта.
Что такое светодиодные ленты и что они могут делать?
Примеры и идеи светодиодных лент
Светодиодные ленты могут изготавливаться из различных светодиодных чипов.
Цифры, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Полоски более старого стиля, которые были популярны в течение нескольких лет, имеют размеры, указанные выше. В настоящее время на рынке есть еще меньшие и более эффективные светодиодные чипы с размерами 2835, 3014, 5630 и 3020. Каждый из них имеет свои преимущества при правильном использовании. Ни один «один» чип не может управлять ими всеми.
Итак, в чем разница между светодиодами SMD 5050 и 3528 и почему вас это должно волновать?
SMD 5050 Светодиодная гибкая лента
Проще говоря, эти светодиодные чипы называются SMD 5050, потому что их размеры 5,0 мм x 5,07 мм 9. Они имеют 3 светодиода в одном корпусе (иногда называемые тройными чипами) и намного ярче, чем отдельные светодиодные чипы 3528.
Примеры светодиодных лент 5050:
Они используются, когда вам нужно слабое освещение для области вашего проекта и особенно RGB-подсветка, меняющая цвет.
Теоретически, сравнивая одинаковое количество чипов, светодиоды SMD 5050 могут обеспечить светоотдачу в 3 раза больше, чем полосы 3528 , , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут быть подвержены высокому уровню окружающего освещения. Однако, поскольку они больше по размеру, их не так много, как вы можете разместить на печатной плате. При таком использовании 5050s есть некоторые ограничения по яркости.
Несмотря на то, что они производят больше тепла, чем чипы меньшего размера, его все же значительно меньше, чем у других вариантов освещения. Эти типы светодиодов требуют более толстой печатной платы для отвода тепла от чипов.
Светодиоды 5050 отличаются от светодиодов 3528 тем, что 5050 могут комбинировать три разных чипа внутри корпуса , создавая миллионы цветовых вариаций .
Хотя чип 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB, а светодиоды 3528 SMD с высокой плотностью лучше подходят для одноцветных приложений.
SMD 3528 Светодиодная полоса
Они называются SMD3528, поскольку измерение чипа составляет 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на чип) яркие, но не такие яркие, как 5050, расположенные рядом. Однако при использовании в большем количестве может быть ярче, чем сопоставимая полоса 5050s.
Эти светильники отлично подходят для подсветки телевизора, окрашивания стен, акцентного освещения лепнины и картин, под столами и шкафами, барами и т. д.
Светодиоды 3528 могут быть наиболее экономичными, но они не будут такими яркими по сравнению с чипом 5050 по отдельности, но когда их 600 на катушке, они могут быть ярче, чем полоса 5050.
Совет при покупке: при сравнении светодиодных лент разных компаний, если обе конкурирующие ленты используют одни и те же чипы, посмотрите, сколько светодиодов на ленте, и обратите внимание на световой поток, чтобы определить яркость.
Обратите внимание на количество светодиодов на фут или метр. При поиске яркой светодиодной ленты обязательно сравнивайте яблоки с яблоками, так как не все светодиодные ленты сделаны одинаково.
СМОТРЕТЬ : видео на YouTube, показывающее, как наши 3528 светодиодных стриптиз -огней поставляются с 600 светодиодами на катушку вместо 300
3528 Светодиодов в различных проектах освещения
7 9
9 9 9 2 2 9 9 9 9 9 9 9 9 9 99 9 9
9 : 3020 светодиодных чипов и 3014 светодиодов высокой яркости светодиодных лент
Серия UltraBright входит в число самых ярких светодиодных лент в мире!
3020 Светодиодные чипы SMD
3014 Светодиодные чипы
, хотя 5050 и 3528 Светодиоды были самыми популярными на рынке, светодиодный рынок изменился на ряд.
последние несколько лет.
Сегодня существует множество светодиодных чипов, которые на ярче , а также более эффективны. Чипы 3020 SMD LED в нашей серии High CRI UltraBright и 3014 SMD LED 9Чипы 0007 в наших светодиодных лентах Architectural Ultra Bright и Design Ultra Bright Series меньше и эффективнее, чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли разместить гораздо больше светодиодов на полосах, создав таким образом ослепительно яркие светодиодные ленты. В наших промышленных светодиодных лентах используется новый усовершенствованный чип 2835.
Итак, что все это значит?
Должен ли я выбрать 5050, 3528, 3020, 3014 или какой-то другой размер, о котором я никогда не слышал?
Размер чипа и необходимое количество чипов зависят от того, для каких целей будут использоваться светодиодные ленты.
Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип бесплатно!
Мы рекомендуем сделать обзор вашего проекта и задать несколько основных вопросов.
Начните с решения, для чего вам нужно освещение.
- См. наше руководство по покупке
- Что за проект? Вам нужно акцентное освещение, основное рабочее освещение, изменение цвета, освещение витрины, наружное освещение и т. д.?
- Возможность диммирования или без диммирования?
- Какой цвет вы хотите?
- Вам нужен очень высокий индекс цветопередачи?
- Какая яркость нужна?
- Вам нужна гидроизоляция?
При покупке светодиодов обратите внимание и сравните следующее:
- Посмотрите, сколько светодиодов на катушке или на фут и общий световой поток (яркость) светодиодной ленты
- Обратите внимание на CRI (индекс цветопередачи) — наши значения CRI находятся в диапазоне от 80 до 95.
- Сколько ватт потребляет лента?
- Внесены ли в список безопасности UL или ETL?
- Они диммируются?
- Сколько унций меди они используют в своей печатной плате для отвода тепла? (мы используем 2-4 унции)
- Какие типы светодиодных чипов используются?
- Как объединены светодиоды? (будете ли вы получать один и тот же цвет каждый раз, когда заказываете?) *Пожалуйста, не сомневайтесь в покупке, если поставщик не предоставляет эту информацию, так как это важные характеристики, которые необходимо знать при покупке качественного продукта.
Освещение светодиодной лентой 101: Прекрасные и информативные вводные страницы:
1. Что такое светодиодная лента и что она может делать?
2. Что мне нужно знать, прежде чем выбрать светодиодную ленту?
3. Примеры и идеи светодиодных лент
4. Сравнительная таблица светодиодных лент
5. Как компания Flexfire LEDs производит светодиодные ленты высочайшего качества?
Есть вопросы? Наши специалисты по дизайну всегда готовы помочь вам с любым вопросом!
Распространенные размеры SMD-чипов и их характеристики
За последние несколько десятилетий светодиодных SMD-чипов достигли значительного прогресса.
Поскольку стоимость люмена падает в геометрической прогрессии, теперь они бывают самых разных форм и размеров, которые вы можете себе представить.

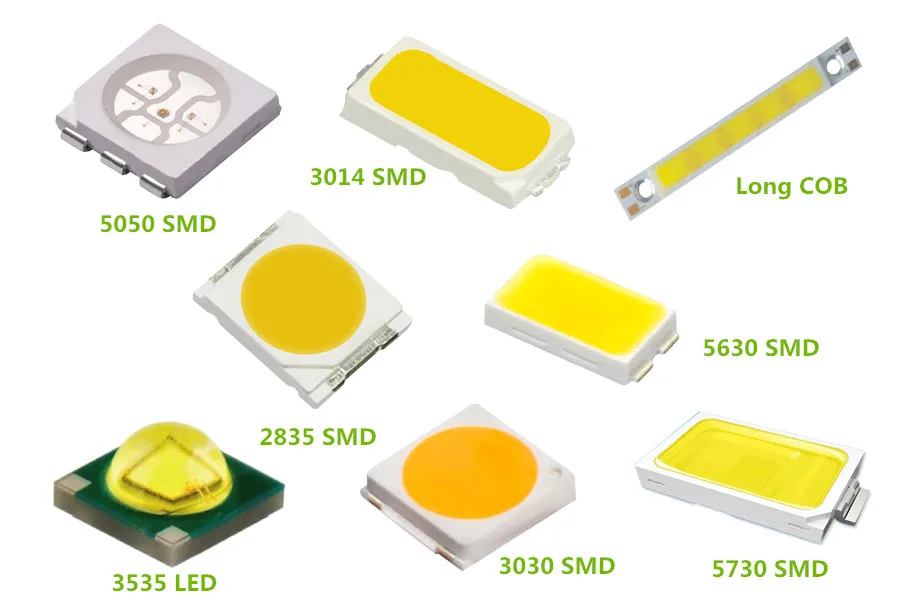

В этой статье представлены функции 3030 SMD и других распространенных микросхем SMD, чтобы помочь вам сделать выбор.
3030 SMD
SMD 3030 обеспечивает превосходную производительность в компактном светодиодном корпусе. Этот высокомощный светодиод представляет собой термохромную мишень, гарантирующую, что светодиод попадет в указанный цветной картридж при типичных условиях применения 85 нм C.
Благодаря большому охвату светового потока и широкому диапазону вариантов CCT и CRI, SMD 3030 обеспечивает непревзойденное гибкость дизайна для внутреннего и наружного освещения. Его возможности высокой пропускной способности сокращают количество светодиодов и обеспечивают лучшее в отрасли соотношение люмен/долл. США на системном уровне. SMD 3030 является идеальной заменой стандартных преобразователей размером 3,0 x 3,0 мм.
Характеристики
3030 Печать промышленного стандарта.
Превосходная способность сохранять цвет.
Контроль цвета 9 силосов.
Отличный световой поток, позволяет уменьшить количество светодиодов.
Сертификация LM-80 и RoHS EN62471/IEC62471
Различные конфигурации CCT и CRI для широкого спектра применений.
Преимущества
Снижение эксплуатационных и производственных затрат.
Простота разработки и быстрый выход на рынок.
Равномерный белый свет.
Надежное и стабильное белое пятно.
Соблюдайте экологические стандарты.
Гибкая конструкция.
3528 SMD
Размер 3,5*2,8*1,9 мм. Обычно микросхему 3528 можно найти на светодиодной ленте 12 В. Они выделяют меньше тепла, поэтому прикасаться к ним безопаснее, чем к галогенным лампам. Пока светодиодная лента используется для минимальных требований к освещению, ее можно легко установить в любом месте.
Красный цвет 620-625нм 3528 SMD LED
3014 SMD
Размер 3,0*1,4*0,8 мм. Меньший размер означает, что на определенную длину печатной платы устанавливается больше светодиодов. Этот тип светодиодного чипа имеет низкое затухание света, низкое тепловое сопротивление и хорошую теплопроводность.
5050 SMD
Размер 5,0*5,0*1,6 мм, что больше, чем у 3528 SMD. Его можно использовать как четырехполосный светодиод с 4 светодиодами. 5050 светодиодных чипов обычно используются на светодиодных лентах по 60 чипов на метр, подходящих для общего освещения, такого как освещение коридоров в домах, барах, ресторанах, отелях и т. д., вместо люминесцентного освещения.
5630 SMD
Размер 5,6*3,0*0,9 мм. По сравнению с 5050 SMD, он обладает такими характеристиками, как высокая яркость, равномерная освещенность, низкая светоотдача, длительный срок службы и так далее. Для коммерческого использования в торговых центрах, клубах, театрах и ресторанах.
Другие области применения включают освещение зданий, аварийное и аварийное освещение, подсветку, световые указатели и специальные мероприятия, конференции и выставки.
2835 SMD
Размер 2,8*3,8*0,8 мм, печатная плата такая же, как у 3528. Можно придумать 2835 SMD как более эффективная альтернатива 20% света, производящая 20% света, но потребляющая меньше электроэнергии. Он очень популярен на рынке, и для внутреннего освещения чаще используют эти светодиодные чипы.
3535 SMD
Размер 3,5*3,5*1,9 мм. В настоящее время это в основном относится к мощным светодиодам в керамической упаковке. Хорошая теплопроводность, высокая термостойкость, сильное центральное освещение, 3535 SMD подходит для наружных мощных продуктов, таких как прожекторы, уличные фонари, фонари для стадионов и так далее.
Будьте осторожны
Не прикасайтесь к светодиодному передатчику SMD во время работы.
