Коаксиальный дымоход — нормы установки: соблюдение СниП производителей

Принцип работы коаксильного дымохода
СниП по установке
Коаксильные дымоходы лучших производителей – залог надежности и качества

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

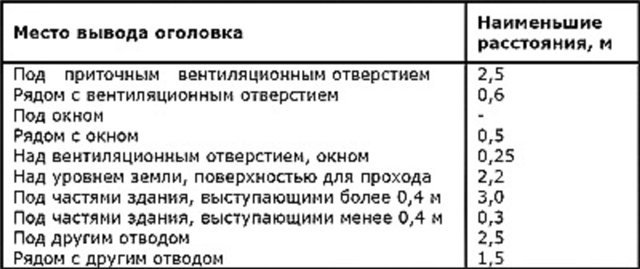

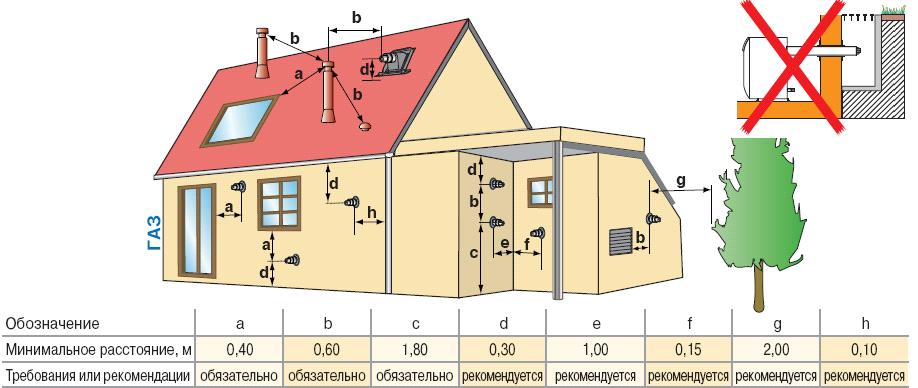

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

на расстоянии не меньше 2 метров от уровня поверхности земли;
минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;

минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
в районе 1. 5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

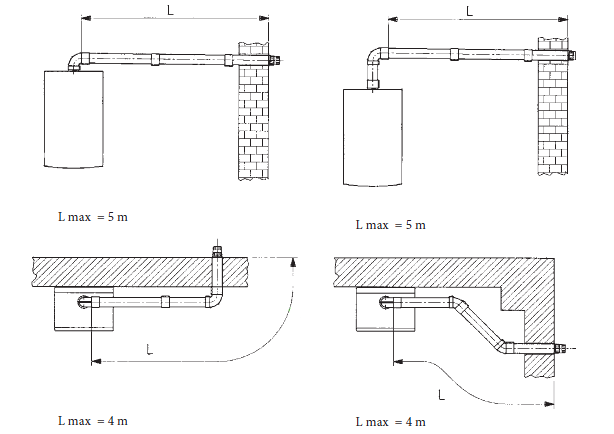

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

удлинен оголовок,
конструкция воздухозаборного канала особо защищена,
выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 7 347 hits)
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 495 hits)
Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 805 hits)

Нормы установки коаксиального дымохода в частном доме: принцип работы, виды, монтаж

Выбор и установка дымохода для котла – важная и сложная задача. Коаксиальные дымоходы характеризуются долговечностью, простотой монтажа и низкой ценой. Полезно знать, как монтировать коаксиальный дымоход.

Основные разновидности дымоходов и их преимущества

Если вы выбираете коаксиальный кабель, предварительно изучите характеристики котла. Вполне возможно, что потребуются конструкции, поставляемые тем же производителем. Также нужно смотреть, из какого материала была изготовлена труба. Чаще используются алюминиевые, пластиковые и нержавеющие трубы. Первые 2 варианта предпочитают владельцы частных домов.

Есть несколько основных видов дымоходов: пластиковые и нержавеющие. Дымоходы из пластика изготавливаются из качественных термоустойчивых материалов. Они могут выдерживать температуру до +200°С.

Каналы подойдут для газовых котлов, имеющих конденсатный тип.

Дымоходы этого типа отличаются такими достоинствами:

низкая цена;
легкий вес;
простота монтажа.

Среди недостатков нужно отметить небольшие сроки эксплуатации. Трубы нужно подключать к оборудованию, которое работает на низкотемпературном режиме дымоотвода.

Монтаж

Расстояние между выходом трубы и котловым патрубком должно быть около 150 см в вертикальной плоскости. Трубу нужно наклонить на 3°, чтобы влага стекала, а не скапливалась.

При выборе патрубка и трубы учитывайте, что их размеры должны быть одинаковыми. Перед установкой дымохода изучите технические характеристики котла. Чтобы присоединить трубу, воспользуйтесь тройником или коленом.

Если будете увеличивать размеры трубы, все стыки надежно закройте герметиком. Рассмотрим подробнее особенности монтажа.

Основные правила установки

Если выбрать нержавеющие дымоходы, они смогут выдерживать температуру до +550°С. Они не деформируются при воздействии кислоты. Можно найти модели с утеплителем и без него. Для уменьшения количества конденсата, трубу нужно дополнительно утеплить. Такие каналы характеризуются

длительным сроком эксплуатации.

Основные правила установки:

Расстояние в 2 м от земли до коаксиального дымохода.
Труба должна выходить за пределы стены на 50 см и больше.
Обеспечьте свободное пространство в 150 см перед трубой.
Если вы оборудуете систему дымоотвода без конденсатоотводчика, наклоните трубу на 3-12°С.
Труба должна выходить на улицу.
При монтаже используйте 2 коаксиальных колена.
Расстояние между газовыми трубами и деталями дымохода должно быть 20-30 см.

Проблема неправильного уклона

Люди, монтируя коаксиальный дымоход, задаются вопросом, куда нужно его направлять. Часть профессионалов убеждена, что слив конденсата должен быть со стороны котла.

Есть мнения, что лучше размещать дымоход так, чтобы образовавшаяся влага стекала на улицу.

Если сделать уклон в противоположную сторону от котла, конденсат будет стекать наружу, и растворяться. Это защитит топку от излишней влаги. Этот способ уклона эффективный для жарких регионов.

Проблемы возникают, когда наступают заморозки. С приходом морозов конденсат будет скапливаться на коаксиальном дымоходе, что приведет к образованию ледяной корки.

Из-за появления ледяных отложений воздух будет плохо поступать в котел, а продукты сгорания не смогут выводиться наружу. Это негативно отразится на эффективности работы устройства. Если котел будет работать при коаксиальном дымоходе, покрытом льдом, оборудование будет регулярно выходить из строя.

Если вы проживаете в регионах с умеренным климатом, старайтесь делать уклон в направлении котла. Чтобы конденсат не попадал на обогревательный прибор, и не выводит его из строя, поставьте специальную емкость, куда он будет стекать. Можно установить специальный конденсатосборник. Чтобы дымоход не покрывался ледяной коркой, нужно обшить его теплоизоляционным материалом. Однако это не даст никакой гарантии.

Есть мнение, что для предотвращения замерзания конденсата, при уклоне к земле, необходимо укоротить внутреннюю часть трубы. Однако специалисты не рекомендуют этого делать. Лучше изначально выбрать трубу большого диаметра, т. к. на ней не будет образовываться конденсат.

Производители создали специальный комплект, который решает все проблемы. Конструкция не покрывается льдом, и специально была создана для использования в условиях суровой зимы. На устройстве имеется защитная спираль, а отверстия для набора воздуха располагаются в нижней части трубы.

Особенности подбора типов

Не всегда получается выполнить все требования, относящиеся к коаксиальному дымоходу. Проблемы могут возникнуть, если топка будет слишком маленькой или близко расположены окна. Если между соседними зданиями маленькое расстояние, не позволяющее произвести горизонтальный монтаж, отдавайте предпочтение вертикальному.

Для этого вам потребуются кронштейны. Они будут фиксировать трубу в нужном положении, и защитят от соприкосновения со стеной.

Если коаксиальный кабель будет выводиться через кровлю, позаботьтесь о пожарной безопасности. Воспользуйтесь патрубками изоляции.

Можно использовать кожух для защиты, который не позволит дымоходу контактировать с ближайшими деталями. Между трубой и перекрывающим участком оставьте пространство, а место выхода трубы заделайте тщательно.

Установка домашнего дымохода проста. Процесс не занимает много времени, однако должен осуществляться по определенным требованиям. Если вы будете соблюдать рекомендации, описанные в этой статье, монтаж пройдет легко и качественно.

Дата: 19 марта 2021

Устройство, виды, установка и установка

Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания. Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.

Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.

Содержание статьи:

Коаксиальный дымоход: что это?
Разновидности коаксиальных дымоходов
- Наружные и внутренние системы
- Неутепленные и утепленные устройства
- Горизонтальный или вертикальный вывод
- Коллективные и индивидуальные конструкции
Почему выбирают коаксиальные системы?
Особенности выбора размера устройства
Монтаж дымохода с учетом нормативов
Некоторые особенности монтажа
Технология монтажа коаксиального дымохода
- Монтаж внутренней системы
- Наружный монтаж
Выводы и полезное видео по теме

Коаксиальный дымоход: что это?

В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого. Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.

Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.

Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.

Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.

Галерея изображений

Фото

Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении стандартных характеристик

Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование в нем микроклимата

Одним из основных условий нормальной эксплуатации коаксиального дымохода является герметичность в месте присоединения наружного часть воздуховода и трубы

Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м

При монтаже дымохода коаксиального типа следует учитывать рекомендации, приведенные в инструкции производителя системы строго соблюдать

При изготовлении коаксиальных дымоходных устройств допускается применение только негорючих материалов. Толщина внутренней трубы не менее 1 мм

Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах

Для обеспечения безопасной эксплуатации наружная секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установить газовую сигнализацию

Преимущества дымоходов коаксиального типа

Конструктивные преимущества дымового канала

Герметичность воздуховода

Укладка горизонтального участка трубы

Соблюдение рекомендаций производителя по монтажу

Допустимые материалы при изготовлении дымохода

2 коаксиальные дымоходы

Условия для безопасного использования

Конструктивные особенности коаксиального дымохода позволяют сразу выполнять функции. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.

Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.

Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний

Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.

Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными участками

Стандартный комплект состоит из нескольких модулей:

Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
Тройник. Монтируется в систему только при использовании двух и более котлов.
Соединительные элементы . Это отводы 90° и 45°, муфты.
Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
Адаптер. Используется для подключения системы к котлу.
Арматура для крепежа . К ним относятся кронштейны, зажимы и фланцы.
Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.

Для изготовления деталей коаксиальных дымоходов применяют оцинкованную или нержавеющую сталь. Он устойчив к высоким температурам, прочен и легок.

Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.

Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации

Разновидности коаксиальных дымоходов

Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.

Наружные и внутренние системы

Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние. Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.

Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.

Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.

Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.

Неутепленные и неутепленные приборы

В морозы, особенно в сильные морозы, канал подачи воздуха в систему может замерзнуть. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.

В некоторых случаях и до его остановки. Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.

Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции

Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.

Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.

Горизонтальный или вертикальный выход

Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.

Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.

Коллективные и индивидуальные проекты

Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.

Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.

Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним

Почему выбирают коаксиальные системы?

Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода. Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.

Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.

Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.

Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.

Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену

Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.

«Сжигание» кислорода не происходит, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.

Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.

Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.

На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем

Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.

Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.

Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена устройством дымохода коаксиального типа.

Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.

Особенности выбора размера устройства

В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.

Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто. В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.

Размеры дымохода коаксиального типа выбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя

Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.

Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.

Установка дымохода в свете правил

Коаксиальная система дымоудаления может быть установлена в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.

До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.

В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.

Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.

Расстояние от конька крыши здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.

Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение

Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах. Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.

Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.

Некоторые особенности установки

Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.

Ошибки в расчетах и монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать

Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.

Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации

Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.

При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.

Если он расположен сбоку, предполагается расположение системы горизонтально, если сверху — вертикально. Последний вариант проще в установке.

В процессе устройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами. Некоторые «умельцы» предпочитают использовать самодельные варианты.

На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену

Это могут быть переходники, изготовленные своими руками, ленточные намотчики или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.

Кроме того, при монтаже соблюдаются следующие правила:

Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
На всем протяжении дымохода должно быть не более двух складок.
Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.

Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности

Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.

Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.

Технология монтажа коаксиального дымохода

Процесс монтажа внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.

Монтаж внутренней системы

В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.

Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции. Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.

Полученное соединение фиксируется хомутом и фиксируется с двух сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.

Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.

Наружный дымоход коаксиального типа с вертикальной ориентацией. Такие системы достаточно просты в установке.

Наружная установка

Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания. Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.

Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.

Далее все работы проводятся аналогично описанному выше способу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.

Выводы и полезное видео по теме

Устройство и монтаж коаксиального дымохода:

Установка дымохода коаксиального типа в деревянном доме:

Как самостоятельно установить коаксиальный дымоход:

Дымоход коаксиального типа является эффективным и практичным устройством, которое значительно повышает КПД каменки. Кроме того, он абсолютно безопасен в эксплуатации, компактен и прост в установке.

Единственным его существенным недостатком можно считать достаточно высокую стоимость обустройства такой системы, которая, однако, окупается при ее длительной эффективной работе.

Пожалуйста, оставляйте свои комментарии к статье, делитесь своим опытом использования и известными вам особенностями монтажа коаксиальных дымоходов, задавайте вопросы. Мы всегда готовы разъяснить непонятные моменты.

Можно ли получить удар током от телевизионной антенны/спутникового кабеля?

Если вы хотите соединить/обрезать коаксиальный кабель, который питает ваш телевизор или спутниковый ресивер, и хотите знать, собираетесь ли вы получить удар током или безопасно ли это делать, прочтите этот блог, чтобы получить помощь и советы. . Я думаю, что у большинства пользователей в тот или иной момент был какой-то удар электрическим током, поэтому вы правы, чтобы провести некоторое исследование, прежде чем играть со своими телевизионными кабелями.

Прежде чем я продолжу, я просто хочу убрать с дороги общее заявление об отказе от ответственности. Нет никакой замены для безопасности, поэтому, если вы беспокоитесь о том, чтобы не перерезать кабель, который может или не может питать ваш телевизор, вы должны сначала проверить, что он находится под напряжением и/или отключить электричество, чтобы быть в безопасности. Если вас это беспокоит, вам следует проконсультироваться с компетентным/квалифицированным электриком или установщиком. Я не несу никакой ответственности за любые убытки, вред, ущерб или травмы, которые могут возникнуть в результате любой интерпретации содержания этой статьи.

Проводят ли ток телевизионные/радио антенные кабели?

То, как работают телевизионные антенны и спутниковые тарелки, по самой своей природе является источником тока. Телевизионная антенна будет улавливать радиоволны, находящиеся в воздухе, и передавать их по коаксиальному кабелю, который питает ваши телевизионные позиции. «Сигнал» в кабеле на самом деле представляет собой электричество переменного тока, частота которого намного выше, чем частота вашей электросети. Это не означает, что вы не можете врезаться в кабель, так как напряжение, наводимое на коаксиальный кабель от телевизионной антенны, очень и очень низкое. Чтобы дать вам представление, уровень телевизионного сигнала около 60 дБмкВ равен 1 мВ. Это одна тысячная вольта, которую вы не почувствуете, если прикоснетесь к ней, и не причинит вам никакого вреда. Даже если у вас есть очень сильный сигнал в положении вашего телевизора 80 дБмкВ, это все равно соответствует только 10 мВ, что составляет сотые доли вольта. Маловероятно, что у вас будет уровень сигнала намного выше 80 дБмкВ, а если быть выше, вы, вероятно, перегрузитесь, вы ТВ-тюнер и вызовете плохой прием ТВ. Да, слишком много сигнала — это вещь!

Системы с главным усилителем/телевизионными датчиками Sky Remote Eyes/линейным питанием

Для некоторых типов телевизионных антенных систем питание постоянного тока передается по коаксиальному кабелю одновременно с подачей сигнала на линию питания. оборудование. Типичными примерами того, где это может быть, является блок питания, обеспечивающий питание для топового усилителя и линейное питание от коробки Sky или чего-то подобного, питающего линейный усилитель и/или удаленные волшебные глаза, которые позволят вам управлять вашим оборудованием. из другой комнаты. В подобных ситуациях по коаксиальному кабелю все еще будет проходить небольшой ток. Большинство блоков питания для топовых усилителей рассчитаны примерно на 5–12 В постоянного тока, но некоторые — на 18–24 В постоянного тока для коммунальных телевизионных систем. Большинство систем воспроизведения Sky, системы дистанционного наблюдения будут только 9-12 В постоянного тока.

‍

Есть ли ток в коаксиальных кабелях спутниковой антенны?

Спутниковые тарелки по своей сути очень похожи на телевизионные антенны, они улавливают сигналы, передаваемые на землю из космоса, и передают их на ваш спутниковый ресивер. Обычно это что-то вроде приставки Sky/Freesat или телевизора со встроенным спутниковым ТВ-тюнером. Разница со спутниковыми антеннами с точки зрения тока заключается в том, что, поскольку сигналы передаются на землю и принимаются на таком низком уровне, сигнал должен быть действительно усилен спутниковым LNB, прежде чем он сможет быть доставлен на ваш спутниковый ресивер. Для этого спутниковый приемник подает постоянное напряжение постоянного тока для питания LNB. Обычно это 13 В постоянного тока, но переключающие LNB, такие как универсальные Quad LNB, также используют 18 В постоянного тока для переключения между сигналами с горизонтальной и вертикальной поляризацией. Хотя это значительно выше, чем у пассивных ТВ/радио кабелей, это все же намного ниже всего, что может когда-либо причинить вам вред. Это не значит, что вы этого не почувствуете. Я действительно НЕ СОВЕТУЮ ЭТОГО, но я работал с парнем, который клал кабели в рот на язык, чтобы проверить, подключены ли они!

Если вы подсоединяете кабели к спутниковой антенне и чувствуете ток, это происходит гораздо чаще, так как обычно вы стоите на металлической лестнице или держитесь за металлическую опору строительных лесов и т. д. Вы могли заметить, что это увеличивается в сырую погоду. Это вряд ли когда-либо причинит вам вред, но вы не хотели бы, чтобы это застало вас врасплох, заставило вас прыгнуть и упасть с лестницы (к которой вы должны быть пристегнуты). В подобных ситуациях рекомендуется отключить/или отсоединить спутниковые кабели от спутникового ресивера, чтобы ток не поступал на спутниковую антенну, пока вы с ней работаете.

Коммунальные телевизионные системы

Коммунальные телевизионные системы отличаются от обычных телевизионных систем тем, что потенциально система может обслуживать сотни квартир, которые, в свою очередь, могут снабжать сотнями подключенного телевизионного оборудования. Все это вместе со всеми усилителями и оборудованием, которое требуется для телевизионной системы, в первую очередь имеет накопительный эффект, и на кабелях может накапливаться напряжение. По-прежнему маловероятно, что это когда-либо будет причинять вред, но вы не должны принимать это как должное. Телевизионные системы, которые питают несколько жилых помещений, всегда должны быть подключены к заземлению в целях электробезопасности, но это не всегда так. Особенно со старыми телевизионными системами. Я предупреждаю вас, когда вы работаете с телевизионными системами, которые отключают кабели или отключают оборудование, и многие жители выйдут и скажут вам, что их телевизор выключился. Они нередко пытаются перенастроиться в это время, когда сигнал отсутствует, и удалить все свои сохраненные службы, ожидая, что они обвинят вас в том, что они не работают, когда вы уйдете. Повторная настройка телевизора должна решить эту проблему.

CAI – 6 единиц аудиовизуального оборудования Заявление об отказе от ответственности

CAI интерпретирует электрическую безопасность в домашних условиях как безопасную для 5 единиц оборудования, подключенных к вашей телевизионной системе. Если у вас 6 или более, система должна быть заземлена, или клиент должен быть проинформирован об этой ситуации и подписан отказ от ответственности, чтобы отказаться от любой ответственности со стороны установщиков. Теория, лежащая в основе этого, заключается в том, что при подключении к вашей системе 6 или более единиц AV-оборудования существует вероятность накопления тока прикосновения, что может привести к травме, если вы коснетесь его, не обязательно из-за самого тока, но потенциально может привести к тому, что вы падение или что-то подобное, что может привести к несчастному случаю. Обратите внимание, что это не регулирование, я еще не встречал ни одной компании, которая делала бы это с отечественными системами неукоснительно, но, по их мнению, этих мер было бы достаточно, чтобы ограничить юридическую ответственность. Я советую вам связаться с ними напрямую для получения дополнительной информации, так как это могло измениться на момент, когда вы читали это.

Защита от поражения электрическим током Очевидно до 50 В (не мои слова)

Говорят, что человек может поглощать электрическое напряжение до 50 В без травм и повреждений. По этой причине многие системы будут работать до 50 В. Такие системы, как Power over Ethernet (POE), работают от 24 до 48 В, а кольцевая цепь, которая идет по вашей телефонной линии (вероятно, скоро перестанет существовать), которая заставляет ваш телефон звонить, имеет напряжение 50 В. По этой причине многие электрические трансформаторы выдают напряжение ниже 50 В. Чтобы было понятно, что это не моя интерпретация, а чужая.

‍

Неисправность/ Плохая электрическая установка может пропускать большие токи

В условиях неисправности возможно наличие высокого напряжения/тока на коаксиальном кабеле, питающем телевизионную антенну или спутниковую антенну. Вам может быть трудно в это поверить, но многие старые телевизоры с электронно-лучевой трубкой (ЭЛТ) имеют напряжение около 25 000 В внутри телевизора. Поскольку телевизоры не являются «бытовой техникой», такой как морозильники, холодильники, стиральные машины и т. металлическая внешняя оболочка. У них часто нет заземления в сетевой вилке. Это означает, что единственный открытый кусок металла снаружи телевизора, как правило, сам штекер антенны, не исключено, что здесь может быть нежелательное напряжение. К счастью, большинство новых LED/LCD/OLED телевизоров не достигают такого высокого напряжения.

Также не исключено, что плохая электрическая установка может вызвать нежелательное высокое напряжение на коаксиальном телевизионном кабеле. Это действительно не распространено, и вполне вероятно, что вы когда-либо столкнетесь с подобной ситуацией на очень старых электрических установках. Я добавлю, что несколько лет назад я посетил семью в Ирландии, и тот, кто прокладывал их электрические кабели, вообще прошел мимо платы предохранителей! Это действительно было небезопасно. К счастью, большинство новых систем включают в себя УЗО и автоматические выключатели, которые немедленно отключают электропитание, если что-то небезопасно.

Меры безопасности, которые вы можете предпринять

Я понимаю, что большая часть этой статьи была написана для наихудшего сценария, поскольку я хочу убедиться, что вы в безопасности и что никто не вернется ко мне и не скажет, что их ударило током. сами и что я виноват (пожалуйста, прочитайте заявление об отказе от ответственности еще раз). Учитывая все это, есть несколько мер безопасности, которые вы можете предпринять.

-Выключите все телевизионное оборудование при работе с телевизионными кабелями.

-Отключить электропитание.

-Используйте кусачки/ручные инструменты с соответствующей электрической изоляцией. Большинство наборов для электриков рассчитаны на напряжение до 1000 В.

— Системы наземного телевидения по электробезопасности. Вы можете использовать временное заземление во время работы с телевизионной системой.

— Наймите профессионала, если есть сомнения.

‍

Вопросы по телевизионному кабелю — только в разделе комментариев блога. Если у вас есть какие-либо комментарии или вопросы, не стесняйтесь публиковать их в РАЗДЕЛЕ КОММЕНТАРИЙ БЛОГА НИЖЕ, и я свяжусь с вами, как только смогу. Заранее благодарю вас за терпение.

Пожалуйста, не делайте этого:
Звоните по телефону с вопросами — они предназначены только для клиентов, и мы небольшая компания, которая работает только в Сассексе/Кенте и не имеет ресурсов для оказания технической поддержки по телефону.

РубрикаРазное
