Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

  • два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
  • заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

  • в зажимах станка фиксируют две заготовки одинакового диаметра;
  • после центровки труб приступают к нагреву их концов до начала плавления пластика;
  • паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

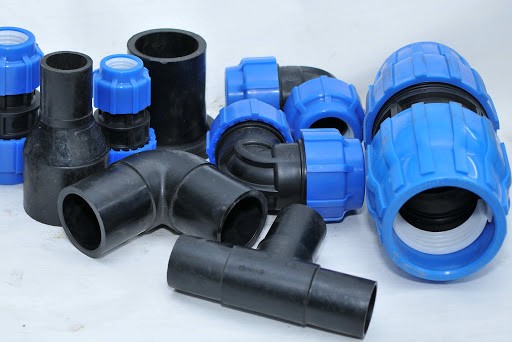

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

  • компрессионные — для стыковки заготовок одинакового диаметра;
  • редукционные — для стыковки заготовок разного диаметра.

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

  • компрессионный фланец предназначен для фиксации на трубе ПНД;
  • монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

способы соединения труб в системах из разных материалов

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Содержание

  • Как выполнить переход
  • Виды соединений
    • Что такое фланцы для соединения разнородных труб
    • НПСП
    • Компрессионное муфтовое соединение

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

  • НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
  • Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
  • Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

  • Сегментные, т.е элементов ПНД, соединенных сваркой встык.
  • Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

  • Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
  • Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

  • для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
  • для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

  • переходные,
  • соединительные,
  • угольник,
  • заглушка,
  • тройник,
  • отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

Как соединить трубу пнд с полипропиленовой: виды и методы

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Содержание

  1. Виды стыковки
  2. ПП трубопроводы
  3. ПНД трубопроводы
  4. Соединение труб ПНД и полипропиленовых между собой
  5. Резьбовые фитинги
  6. Цанговые муфты
  7. Фланцы
  8. Вывод и видео по теме

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

  • втулки привариваются к концам разных труб/соединяются прижимной гайкой;
  • фланцы разъединяются;
  • соединительные элементы фиксируются на приваренных втулках;
  • фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Руководство по трубным фитингам, соединителям и клапанам для прудов 2022

Большая часть оборудования для пруда будет подсоединена через тот или иной вид трубопровода, включая главный насос и систему фильтрации. Понимание того, какой тип трубопровода лучше всего использовать, а также когда добавлять клапаны и соединители, позволит вам повысить надежность и эффективность вашей системы в долгосрочной перспективе. Ниже мы представили обзор распространенных типов шлангов для пруда, соединителей, клапанов и фитингов, а также объяснили, почему каждый элемент полезен и как их оптимально использовать при проектировании пруда.

Трубопровод шланга насоса для пруда – какой лучше?

Совет по уходу за прудом: Убедитесь, что вы приобрели трубу правильного типа и размера для вашего оборудования, и всегда дважды проверяйте трубы и клапаны, прежде чем склеивать соединения, сваренные с помощью растворителя.

1) Гибкий шланг для пруда

Герметичная гибкая труба из ПВХ диаметром 2 дюйма, шланг длиной 50 футов, черная трубка, сортамент 40, высшего качества…

  • 2-дюймовый внутренний диаметр, длина 50 футов. грунтовки Гибкость для простоты в обращении…
  • Произведено в США из высококачественного первичного ПВХ-компаунда. Без фталатов. Гладкая поверхность
  • Гибкая стенка и крышка из ПВХ для простоты использования. Допуск на внешний диаметр +0,020 дюйма. Жесткая спираль из ПВХ устойчива к сдавливанию и ударам

Лучше всего подходит для: Малых и средних прудов с простыми системами насосов/фильтров.

Гибкий шланг для пруда — это самый дешевый и гибкий тип трубопровода для пруда, который обычно используется в большинстве малых и больших прудов с небольшим количеством рыбы. Шланг обычно изготавливается из устойчивого к ультрафиолетовому излучению армированного ПВХ и выпускается в различных исполнениях, включая прозрачный шланг, зеленый прозрачный шланг и ребристый шланг. Основным преимуществом использования гибкого шланга для пруда является его способность принимать любую форму водного сада, которую вы имеете, легко сгибаясь вокруг узких углов, где обычно требуется коленчатый фитинг с жесткими трубопроводами. Кроме того, гибкий шланг для пруда может быть установлен гораздо большей длины, при этом максимальное расстояние составляет около 100 футов (30 м), что значительно упрощает создание более длинных сантехнических конструкций. Обычные размеры внутреннего диаметра гибкого шланга варьируются от 0,125 дюйма до 2 дюймов, хотя 1-1,5 дюйма наиболее распространены в садовых прудах.

Основным недостатком гибких прудов является то, что они не поддерживают многие клапаны и аксессуары, которые широко используются в аквариумистике, что усложняет обслуживание и очистку больших систем. Он также может выглядеть менее профессионально по сравнению с каркасом из жесткой трубы, поскольку гибкий шланг часто трудно спрятать из-за его длины и отсутствия аксессуаров.

Несмотря на недостатки, гибкий шланг является простым, дешевым и легким вариантом для большинства владельцев прудов с простыми схемами насос-фильтр. Для более крупных прудов, особенно с большим количеством карпов кои, в долгосрочной перспективе может быть лучше переход на жесткую систему трубопроводов для более легкого управления и большей универсальности. Если вы выбираете гибкий шланг, мы рекомендуем черный ребристый шланг, так как он предотвращает образование водорослей в трубопроводе и не так легко перекручивается на узких изгибах.

Преимущества:

  • Гибкость для узких углов.
  • Позволяет использовать большие длины.
  • Легко для начинающих.

Недостатки:

  • Неприглядный и трудно скрыть.
  • Не допускайте принадлежностей клапанов/соединителей.

2) Жесткий трубопровод пруда

letsFix 3/4 «ПВХ Труба, Проекты из ПВХ своими руками для дома, сада, теплицы, фермы и мастерской, Ш. 40…

Лучше всего использовать для:  больших прудов с карпами, систем самотечной подачи или установок с несколькими фильтрами.

Несмотря на то, что жесткая труба менее распространена для небольших садовых прудов, она очень популярна среди любителей карпов кои, предоставляя больше возможностей, когда дело доходит до обслуживания. Как следует из названия, жесткие трубопроводы не такие гибкие, как обычные шланги, поэтому их необходимо тщательно укладывать с помощью различных соединений, колен, клапанов и соединителей. Этот тип трубопровода более долговечен по сравнению с мягким шлангом из ПВХ и отлично подходит для прудов с карпами, аквариумов для выращивания и установок с гравитационной подачей. Если у вас есть опыт работы с обычной бытовой сантехникой, вы уже впереди игры и можете быстро воспользоваться преимуществом жесткого устройства пруда. Существует множество типов трубопроводов и размеров отверстий, причем трубы, сваренные растворителем, являются особенно прочными и эффективными, а внутренний диаметр варьируется от 0,5 дюйма до более 3 дюймов. При выборе трубопровода следует избегать пластиковых трубопроводов с вставными соединителями, которые, по возможности, уплотнены резиновыми уплотнительными кольцами, поскольку они плохо работают при более высоких давлениях.

Основным преимуществом этой системы трубопроводов является то, что вы можете создать профессиональную и герметичную конструкцию, а также можете включить ряд клапанов и аксессуаров для облегчения обслуживания. Например, установка шаровых кранов помогает изолировать определенное оборудование для облегчения ремонта и модернизации. Аналогичным образом, установка задвижки перед основным блоком фильтра может помочь с продувкой труб или подключением к отстойнику для быстрого слива воды. Поскольку в больших прудах для разведения рыбы имеется гораздо больше компонентов, возможность быстро изолировать части системы и регулировать поток воды очень удобна, когда вы сталкиваетесь с проблемами.

Основным недостатком является то, что это не так просто, как гибкий шланг, и, вероятно, будет излишним для небольших прудов с простым расположением оборудования. Несмотря на то, что купить трубопровод дешевле, дополнительные клапаны и аксессуары могут быстро увеличить затраты, и именно в этом заключаются основные преимущества этого трубопровода. Определенно рекомендуется для больших рыбных прудов или более сложного оборудования, но гибкий шланг по-прежнему является отличным выбором для небольших прудов или прудов с небольшим количеством населения.

Преимущества:

  • Позволяет использовать более высокое давление.
  • Поддерживает клапаны, соединители и фитинги.
  • Выглядит профессионально.

Недостатки:

  • Сложнее настроить новичку.
  • Необходимы дополнительные разъемы (поскольку они негибкие).

Клапаны для трубопроводов пруда — что полезно?

Совет по уходу за прудом: Используйте много клапанов! Установите как можно больше клапанов при использовании жестких трубопроводов, так как это поможет вам локализовать неисправности, модернизировать оборудование, слить воду и сохранить воду для заливки.

1) Обратный клапан для пруда

Jandy 7305 Обратный клапан на 180 градусов, от 2 до 2 1/2 дюймов

  • Для прямого потока
  • Прозрачная крышка с красным уплотнением для удобства осмотра
  • Уникальная поворотно-пружинная конструкция как для обратной, так и для заборной воды

Лучше всего использовать для: заливки насосов внешнего пруда и остановки потока воды после отключения насоса.

Простой многоцелевой клапан. Обратный клапан работает, открываясь при потоке жидкости в одном направлении и закрываясь, если поток воды реверсируется или прекращается. Наиболее распространенные типы работают с «поворотным» диском или резиновой диафрагмой, с поворотным клапаном, работающим на простом шарнире, и резиновым клапаном, изгибающимся под действием различных давлений жидкости. Для использования в прудовых системах гораздо более распространены поворотные обратные клапаны (на фото), поскольку они предназначены для более высоких давлений и работают с трубопроводами большего диаметра. Нет необходимости в ручном управлении, поскольку обратные клапаны открываются и закрываются автоматически при изменении давления воды, что делает их очень полезными в некоторых прудах.

Обратные клапаны лучше всего использовать для заливки внешних прудовых насосов и поддержания воды в корзинах для листьев (заливных горшках). Поскольку внешним насосам, даже самовсасывающим моделям, для работы требуется вода, обратные клапаны полезны для поддержания постоянной подачи в трубопроводе и заливном баке между использованиями. Например, обычным устройством может быть обратный клапан на входе заливного бака внешнего насоса, так что, когда насос выключается (и давление воды падает), клапан закрывается, но вода остается в главном баке заливки. камера. Это предотвращает слив воды из насоса, поэтому заливка упрощается, а насос не становится «связанным воздухом» и не повреждается при повторном запуске.

2) Шаровой кран для пруда

HYDROSEAL Kaplan PVC 1 1/2″ Шаровой кран True Union с полнопроходным отверстием, ASTM F1970, уплотнительные кольца из EPDM и…

  • ПРИМЕНЕНИЕ — Коммерческая сантехника, аквариумы, рифовые резервуары, ирригация, плавательные бассейны, аквапарки и OEM-приложения
  • КОНСТРУКЦИЯ – МУФТА (ТОЛЬКО НА КЛЕЙ), 2 уплотнительных кольца из EPDM и 2 седла из ПТФЭ для долговечной и превосходной работы
  • ПОЛНОПРОХОДНАЯ – характеристики работы с полнопроходной жидкостью для долговременной и превосходной работы в полевых условиях

Лучше всего использовать для: заливки внешних прудовых насосов и для ручного регулирования потока.

Удивительно полезный клапан, который регулирует поток с помощью внутреннего шара, который управляется вручную с помощью рукоятки. Эти клапаны популярны в сантехнике из-за простоты использования и широкого спектра применения, позволяя вам отделять части системы для модернизации, ремонта или промывки. Клапан работает с металлическим шаром с полым центром, который поворачивается на 90 градусов при повороте рукоятки. Клапан открыт, когда полый центр находится на одной линии с потоком воды, и закрыт, когда шар поворачивается 90 градусов с помощью ручки. Конструкция с двойным соединением означает, что с обеих сторон имеется резьбовой соединительный фитинг, что значительно упрощает отсоединение от трубопровода. Мы рекомендуем шаровой кран с двойным соединением для установки в пруду, особенно вокруг оборудования, иначе вам придется врезаться в трубопровод, если вы хотите выполнить какие-либо обновления! №

Удобен во многих частях прудовой системы, особенно до и после внешнего прудового насоса или коробки фильтра, позволяя управлять оборудованием, не разрезая трубы. Они также отлично подходят для остановки потока, когда оборудование необходимо очистить, или для заливки внешних насосов ниже уровня воды, сохраняя определенное количество воды в трубопроводе, когда насос выключен.

3) Клапан автозаполнения пруда (поплавковый клапан)

Продажа

Клапан автоматического наполнения Little Giant AFV-GH, для прудов, фонтанов, водных объектов, аквариумов или резервуаров,…

  • Работает с большинством скиммеров и другого прудового оборудования, позволяя воде автоматически наполнять хранилище скиммера
  • Для всех прудов
  • 1/2-дюймовый клапан NPT

Лучше всего использовать для: Поддержание уровня воды в пруду или в скиммерных ящиках при подключении к источнику воды.

Клапан автозаполнения, поплавковый клапан или «шаровой кран» представляет собой интересный клапан, обеспечивающий метод поддержания постоянного уровня воды в прудах или скиммерах. Клапан работает через поплавок, который находится над водой и открывает или закрывает вход клапана в зависимости от текущего уровня жидкости. Подобный тип клапана можно найти в большинстве туалетов по всему миру, он работает для слива воды, когда туалет смывается, а затем медленно наполняется, пока поплавок не достигнет идеального уровня, закрывающего дверцу клапана. Название «шаровой кран» происходит от того, что во многих оригинальных моделях в качестве поплавков использовались шарики, однако в последнее время появилось множество различных форм и размеров.

Их применение очень полезно для владельцев прудов в очень теплых и засушливых странах, где испарение происходит быстрее. В большинстве случаев поплавковые клапаны можно приобрести так, чтобы они подходили непосредственно к садовому шлангу, что делает их невероятно простыми в установке и использовании. Вы оставляете воду течь, а поплавок будет определять, пропускает ли клапан воду в пруд через водопроводную сеть в зависимости от текущего уровня воды. Другое распространенное использование — внутри системы скиммеров, чтобы вы могли поддерживать более оптимальный уровень воды для лучшего скиммера с поверхности и предотвращения работы внутреннего насоса всухую из-за потери воды.

4) Задвижка пруда (сливной клапан)

Задвижка NDS GVG-1500-S ProGuard, 1-1/2 дюйма, втулка IPS, ПВХ SCH 80, серый корпус, ручка, 1-1/2 дюйма,…

  • Сделано в США из высококачественного полиона график 80 Материал PVC ii
  • Сертифицирован NSF как безопасный для питьевой воды и одобренный с низким содержанием свинца
  • Внесен в список Upc/IAPMO

Лучше всего использовать для: Дренаж сточных вод из системы фильтрации или отстойника. Простой дизайн включения / выключения.

Вероятно, это самый простой клапан, который вы можете установить в системе пруда, но он очень полезен для продувки воды и дренажа сточных вод. Задвижки для пруда или задвижки работают с использованием базовой конструкции открытия / закрытия, когда вы вручную регулируете поток с помощью прикрепленной рукоятки. Особенно хорошо подходит для слива отходов из фильтров или для слива воды из отстойника, но также может использоваться для изоляции оборудования, где шаровой кран не подходит. Преимуществом этих клапанов является их простой механизм и дешевая закупочная цена по сравнению с шаровыми кранами. Однако они должны быть приклеены к трубопроводу и не могут быть просто удалены после установки, как шаровой кран с муфтой. Мы бы порекомендовали шаровой кран для большинства ситуаций, когда вам необходимо регулярно работать с оборудованием, хотя задвижка по-прежнему полезна для систем дренажа отходов, которые требуют меньшего «ручного» обслуживания.

Фитинги для шлангов для пруда — что полезного?

Совет по уходу за прудом: Несмотря на то, что гибкий шланг не имеет клапанов, вы все равно можете получить некоторый контроль с помощью адаптеров, например, регуляторов потока. При монтаже всегда следует использовать хомуты с гибким шлангом!

1) Разделитель шланга для пруда

Распродажа

Y-образный соединитель Laguna с муфтами Click-Fit, 3 шт. длиной 1-1/2 дюйма

  • Эффективный способ равномерного распределения потока воды
  • Оснащен тремя 1-1/2-дюймовыми защелкивающимися соединителями
  • Не ограничивает поток воды

Лучше всего подходит для:

Резьбовые адаптеры для нескольких шлангов или тройники подходят как для установки гибких шлангов, так и для жестких трубопроводов. Эти фитинги, также известные как «разветвители», буквально делят поток воды внутри трубопровода, что может быть полезно для питания нескольких частей оборудования. Например, если у вас есть насос для пруда с большим пространством для маневра на высоте головы, вы можете использовать сплиттер для питания как фонтана, так и небольшой системы фильтров без необходимости двух отдельных цепей. Для жестких трубопроводов они даже более полезны, поскольку вы можете установить несколько регулирующих клапанов на выходах каждой линии и легко регулировать поток воды в разные части системы. Участки Y/T не являются многопоточными, поэтому вам необходимо убедиться, что размер элемента соответствует размеру вашего идентификатора конвейера. Для гибкого шланга вы можете приобрести многорезьбовые адаптеры (например, как показано на рисунке), которые могут быть полезны, если в вашем контуре есть шланги с различными внутренними диаметрами.

2) Переходник для шланга для пруда

Распродажа

Адаптер для нескольких шлангов Laguna, от 1/4 до 1 дюйма

  • Длина 1 дюйм, высота 7 1/2 дюйма, ширина 4 1/2 дюйма
  • Простота установки и надежное соединение
  • Предназначен для шлангов как с метрическими, так и с дюймовыми размерами

Лучше всего подходит для:

Только для гибких шлангов. Конструкция аналогична некоторым многорезьбовым разветвителям (см. выше), что позволяет соединять в системе шланги с разными внутренними диаметрами. Простой по конструкции, но невероятно полезный, если вы боретесь с различными типами шлангов и вам нужно что-то в качестве соединительного элемента. Хотя их можно использовать отдельно, мы всегда рекомендуем использовать зажимы для фиксации гибкого шланга как на входе, так и на выходе. Эти детали предназначены для перекрытия соединения, но не предназначены для высокого давления воды, которое часто встречается в трубопроводах пруда. Подобрать пару основных хомутов для шланга, чтобы закрепить шланг на месте, — лучший способ убедиться, что вы не получите серьезных утечек с помощью этих адаптеров.

3) Регулятор стока пруда

Шаровой кран Two Little Fishies ATL5445W для регулирования расхода воды, 1/2 дюйма

  • Шаровой кран Two Little Fishies
  • Шаровой кран для водных видов спорта с зазубринами для регулирования расхода воды
  • Используется для таких устройств, как канистровые фильтры, возвратные линии насосов, белковые скиммеры , кальциевые реакторы и т. д.

Лучше всего использовать для:  Уменьшения расхода воды на оборудование или водоемы, где давление может быть слишком высоким.

Несмотря на то, что регуляторы расхода бесполезны для локализации неисправностей оборудования, такого как некоторые трубопроводные клапаны, они представляют собой удобный способ регулирования расхода воды, идущей к оборудованию пруда. Они не предназначены для полной остановки потока воды (следовательно, «регулятор» не «выключает»), а вместо этого работают с простым диском, чтобы замедлить или ускорить поток воды из вашего прудового насоса. Это осуществляется с помощью базовой рукоятки сверху, которая перемещает внутренний диск или заслонку для регулировки потока жидкости.

Если у вас есть насос, который слишком мощный для вашего фонтана, водопада или системы фильтрации, регулятор потока может быть идеальным выбором для уменьшения потока и предотвращения повреждений. Несмотря на то, что размер оборудования всегда лучше определить заранее, добавление регулятора потока является хорошим решением, если у вас уже есть оборудование и вы хотите получить более оптимальный поток от насоса для пруда.



Сантехника и трубы для вашего пруда

Toggle Nav

# Введите не менее 3 символов для поиска # Нажмите Enter для поиска

  • сравнить продукты

Меню

Счет

<< предыдущая: 2.2.3 Что такое УФ-осветлитель? следующий: 2.4 Насосы для пруда >>

Перейти к оглавлению

Прежде чем мы поговорим о насосах, мы считаем важным обсудить водопровод пруда, поскольку выбор, сделанный при проектировании водопровода, определенно повлияет на размер насоса, который вам понадобится. Некоторые пропускают этот этап проектирования пруда, думая, что это не имеет большого значения. Несмотря на то, что определенно можно отказаться от дизайна сантехники и при этом иметь функциональный пруд, пруд, вероятно, будет менее эффективным. Как мы увидим позже на примере, низкая энергоэффективность пруда может привести к значительным эксплуатационным расходам в долгосрочной перспективе для владельца пруда. Мы думаем, что в связи с растущими затратами на электроэнергию стоит уделить немного больше внимания правильному проектированию сантехники и труб, чтобы сделать пруд более эффективным и рациональным.


Что мы подразумеваем под сантехникой?

Когда мы говорим «сантехника», мы в основном имеем в виду трубы в пруду, по которым вода поступает от насоса к фильтру, а затем обратно в пруд. Иногда, когда люди говорят о «сантехнической системе», они также говорят о насосе. Однако в этом разделе мы в основном обсудим выбор и размещение трубы для максимальной эффективности.


Типы труб

Существует два типа труб , которые мы можем использовать при обустройстве экосистемного пруда: жесткая труба из ПВХ и гибкая труба из ПВХ. Как и все остальное в пруду, оба имеют преимущества и недостатки. Давайте посмотрим поближе:


Жесткая труба из ПВХ – преимущества и недостатки График 40, который относится к измерению толщины стенки трубы, является стандартным размером для применения в прудах.

ПВХ является наиболее распространенной жесткой трубой для прудов и рассчитан на давление, а также DWV. Труба из АБС также рассчитана на DWV, и, хотя она достаточно прочна для применения в пруду, она обычно не рассчитана на давление. В некоторых штатах США трубы из АБС могут быть недоступны из-за специальных строительных норм штата. Если АБС доступен в вашем регионе, вы, вероятно, обнаружите, что он немного дешевле, чем ПВХ. По нашему мнению, ПВХ немного лучше, так как площадь приклеивания на фитингах немного больше, что помогает при соединении с гибкой трубой из ПВХ. Кроме того, ПВХ можно нагреть, а затем согнуть, чтобы при желании сделать широкие изгибы и углы. Вы также можете соединить трубы из ПВХ и АБС вместе, если вы используете специальный клей, называемый «переходным клеем». Еще одна уловка, которую мы обнаружили, заключается в том, что ПВХ-труба сортамента 40 из электрической секции также отлично работает в пруду. Преимущество электрического ПВХ заключается в том, что он доступен в виде длинных широких секций, которые позволяют изгибать без острых углов. Например, доступны зачистки с углами до 60 градусов длиной от 1 до 5 футов. Как вы увидите позже, чем менее крутой угол, тем эффективнее вода проходит через него, что, в свою очередь, снижает напор. Чем меньше напор, тем меньше насос вам понадобится. Скоро мы углубимся в давление головы.

Гибкая труба из ПВХ – преимущества и недостатки

Труба из ПВХ также доступна в гибком варианте, который намного проще в установке, чем жесткий ПВХ. Вместо того, чтобы вклеивать фитинги для каждого поворота или сгибать, как в случае с жестким ПВХ, гибкая труба может просто сгибаться сама по себе. Это очень удобно для подключения к фильтрам, скиммерам или другому оборудованию под нестандартными углами. Обычно он доступен в размерах 1-1/2 дюйма, 2 дюйма, 3 дюйма и 4 дюйма. Чем больше диаметр, тем менее гибкой будет труба, поэтому для очень узких мест и изгибов наиболее гибким будет диаметр 2 дюйма или менее.

Вы можете удивиться, почему кто-то вообще может подумать об использовании жесткого ПВХ, если гибкий ПВХ намного проще в использовании. У гибкого ПВХ есть некоторые недостатки, которые более существенны при установке в больших прудах:


1) Дополнительное трение.

У гибкой трубы из ПВХ стенки слегка ребристые, что позволяет трубе гнуться. Это означает, что в конечном итоге вы получите немного больше трения в трубе. Большинство людей считают, что это примерно на 5-10% менее эффективно, чем обычный жесткий ПВХ. Чем больше трение, тем больше сопротивление, которое должен преодолеть насос. Для магистральных труб и более длинных участков, где высокая гибкость не требуется, большинство подрядчиков предпочитают использовать жесткие трубы. Для нашего экосистемного пруда, поскольку трубы не такие длинные, и у нас нет большого количества сложного фильтрующего оборудования, как в специальном пруду с карпами, нам нравится гибкая труба. Хотя мы немного потеряем на трение, используя гибкую трубу, для большинства экосистемных прудов этого не достаточно, чтобы беспокоиться.


2) Гибкий ПВХ не такой прочный, как жесткий ПВХ.

Если на гибкую трубу из ПВХ приложить достаточный вес, она может начать «хлюпать». Это еще одна причина, по которой многие подрядчики до сих пор предпочитают использовать жесткий ПВХ — его можно закопать, приложив к нему довольно небольшое усилие, и он не согнется и не сломается. В прошлом гибкая труба из ПВХ была недостаточно хороша для прокладки под землей, поэтому многим людям она до сих пор не нравится. Тем не менее, более новый гибкий ПВХ может выдерживать закапывание с некоторым весом на нем, если земля вокруг трубы хорошо уплотнена. Очевидно, что он все еще не может выдержать такой большой вес, как жесткий ПВХ, но этого достаточно для целей нашей экосистемы.

3) Термиты.

Мы слышали сообщения о том, что термиты проедают гибкие трубы из ПВХ в некоторых местах. Если вы считаете, что у вас могут быть проблемы с термитами там, где вы живете, вы можете рассмотреть вместо этого жесткий ПВХ, поскольку термиты не могут так легко проедать жесткий пластик.


4) Для гибкого ПВХ требуются фитинги из ПВХ (не фитинги из АБС).

Это не столько недостаток, сколько то, о чем следует помнить. При выборе фитингов для использования с гибкой трубой из ПВХ мы считаем, что лучше использовать фитинги из ПВХ, рассчитанные на давление, а не фитинги из АБС, упомянутые ранее. Основная причина заключается в том, что фитинги из ПВХ сортамента 40 рассчитаны на давление и, как следствие, имеют большую площадь склейки. Фитинги из АБС имеют меньшую площадь склеивания, что хорошо для жесткой трубы, но слишком мало для хорошего соединения с гибкой трубой.

Какую трубу мне тогда использовать?

Несмотря на то, что в определенных ситуациях гибкий ПВХ имеет некоторые недостатки, при правильном использовании он может заменить несколько жестких фитингов из ПВХ или АБС благодаря своей высокой гибкости. Как вы узнаете из следующего раздела, посвященного трению, фитинги для труб добавляют сопротивление насосной системе, поэтому каждый раз, когда вы можете обойтись без фитингов, вы сэкономите на эффективности. В целом, для большинства домовладельцев, строящих экосистемный пруд, мы рекомендуем использовать гибкий ПВХ, потому что он очень прост в использовании и установке.

РубрикаРазное
