Соединение проводов в распределительной коробке

При работе с электрическими проводами важно соблюдать технику безопасности и производить прокладку и соединение проводников согласно проекту с использованием качественных материалов.

Электроснабжение – это та область, в которой любая самая незначительная ошибка может привести к печальным последствиям. Поэтому важно купить силовой кабель только высокого качества от проверенных производителей и доверять работы по прокладке электропроводки квалифицированным специалистам в области электрики.

Одним из наиболее важных моментов является соединение проводов в распределительной коробке. От электрического щита провода разводят по помещениям, в которых обычно несколько точек подключения. Для того чтобы схема прокладки проводов в квартире или доме была стандартизирована, при монтаже используют специальные элементы, такие как распределительные (распаечные) коробки. В данных изделиях и осуществляется соединение проводников с последующей их разводкой. При этом все проводимые работы должны соответствовать правилам, установленным в ПУЭ.

Если следовать рекомендациям ПУЭ, то все соединения и ответвления необходимо производить в распределительной коробке. Это обеспечит безопасность соединений и быстрый доступ при необходимости к данным элементам.

Обычно силовой кабель и провод прокладывают по верху стен в 15 см от потолка и, доводя до места ответвления, опускают вертикально вниз. В местах ответвлений как раз и устанавливают распределительные коробки.

По типу монтажа коробки разделяют на внутренние и наружные.

Внутренние вариации соответственно монтируют в специальные отверстия в стене. При невозможности монтажа в стенах используют наружные коробки, закрепляемые на поверхности стены. Первый вариант более приемлем с эстетической стороны, зато второй вариант обеспечивает простой и быстрый доступ к проводам при необходимости.

Сама распределительная коробка, как правило, представляет собой изделие круглой или прямоугольной формы с четырьмя выводами, в которых имеется специальная резьба, к которой удобно крепить гофрированный шланг или трубу.

Прокладку по ПУЭ рекомендуется проводить именно трубах. Такой способ протяжки кабеля наиболее безопасен и позволяет максимально быстро, без повреждения отделки помещения заменять провода при необходимости.

Из явных преимуществ соединения проводов в распределительных коробках можно выделить следующее:

— безопасность и возможность периодической проверки исправности соединений в коробе;

— удобство при проведении ремонтно-восстановительных работ на электролинии;

— уровень пожарной безопасности повышается в разы;

— оптимальное соотношение затрат и труда к получаемому результату.

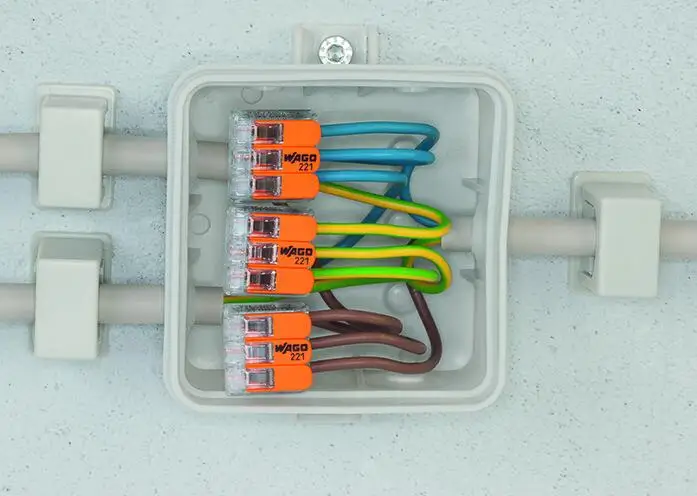

Соединение проводников в распределительной коробке можно производить различными методами.

Наиболее популярный метод соединения проводов среди тех, кто прокладывает кабель самостоятельно, — скрутка. Однако такой способ ненадёжен, т.к. не обеспечивает должный контакт, что в свою очередь приводит к перегреву и даже возникновению пожара. Такой способ имеет место быть, но только в качестве временного варианта, в последующем заменённого на более безопасное соединение.

Не менее простой, но более безопасный способ – скрутка проводов с монтажными колпачками. Колпачок производится из пластикового компаунда, не распространяющего горение, соответственно соединение получается более безопасным и надёжным.

Более надёжным, но кропотливым методом является пайка. Он требует определённых знаний и умений обращаться с паяльным инструментом. Зато в конечном итоге в распределительной коробке провода будут надёжно и безопасно соединены.

При наличии инверторного сварочного аппарата можно соединять провода сваркой. Соответственно при наличии клеммников можно выполнить соединение данным методом, а если имеются специальные кабельные инструменты, то подойдёт и опрессовка.

Выбор в пользу того или иного метода зависит от квалификации электрика, финансовых возможностей и наличия необходимых соединительных элементов.

Главное, что нужно запомнить: все работы по соединению проводов в распределительной коробке должны производиться в соответствие с ПУЭ для максимальной безопасности и функциональности прокладываемых электролиний.

Купить качественный силовой кабель, распаечные коробки, кабельный инструмент и различные расходники для монтажа проводки в доме или квартире Вы можете в ООО «Вионет» по выгодным ценам от проверенных заводов-производителей .

Соединение проводов в распределительной коробке: советы и расположение щита

Содержание

1 О распределительных коробках
- 1.1 Нулевая шина
- 1.2 Шина заземления
- 1.3 Фазный провод
- 1.4 Автоматы
- 1.5 ОПС
- 1.6 Фазный контактор
2 Каким сечением вести разводку
3 Где располагать распределительный щит

Распределительных коробок обычно несколько. Автоматов по количеству меньше, строители устанавливают минимум. Приборов не хватит. Посмотрим, как правильно изготовить, где поставить и как произвести соединение проводов в распределительной коробке, и что делать если проводов в избытке.

О распределительных коробках

По правилам автомат защиты ставится в фазном проводе, а в нулевом любые выключатели и ключи запрещены. Особенно сказанное касается линий освещения. Поговорим, как выглядит правильная распределительная коробка. Автоматов защиты на квартиру прежде выделялось два, а теперь ставится единственный (в новостройках). Строители понимают, что нормальную распределительную коробку для всех не поставишь, дело предвидится хлопотное, требует точности и занимает массу времени. Приходится людям ломать голову, как правильно соединять провода в распределительной коробке. А все чрезвычайно просто.

Распределительная коробка

Нулевая шина

Она непременно обязана присутствовать! На неё сажается нулевой провод, но! Заземление сюда заводить не допускается. Если стоит отдельный PE (защитный нуль), ставится дополнительная шина. Нюансы важны – фазы начнут рваться автоматами, а вот нули и заземление прямо идут на розетки и в прочие места. Предполагается масса ветвей, и отдельные ответвления не допускается скручивать, объединяться муфтами и пр. К примеру, для варочной панели провод кладётся прямо до распределительного щитка. Известны прочие аналогичные случаи. Требуется ветвление. Шина и обеспечивает хозяина подобной возможностью. Шина – кусок металла с хорошей проводимостью, чаще латуни, снабжённый многочисленным средствами монтажа жил. Обычно рейкой с винтовыми зажимами. Соединение получается долговечное, легко разбирается для изменения коммутации. Обратите внимание, что сюда обязана подходить жила с синей изоляцией.

Шина заземления

Ведётся жилой с жёлто-зелёной изоляцией. Порой провода ПВС3 снабжается двухцветным, в прочих случаях одноцветным кембриком. Заземление выглядит жёлтым, зелёным или сочетает комбинацию цветов. Эта шина отделена от нулевой, так требуют правила (к примеру, ПУЭ 7). Не везде стоит заземление, большинство светильников в последнем не нуждаются (допустимо сделать искусственно). В подобном случае разводка ведётся проводом ПВС2 (можно аналогичным). Цвета кембрика не всегда совпадают с картинками в Яндексе. Посмотрите, к примеру, на фото: сиреневый и розовый. Показан шнур от старой переноски (удлинителя). Первый цвет обычно принимается за нулевой провод, второй станет фазой. О заземлении речи не идёт.

Старый шнур

Фазный провод

Обычно коричневый либо белый, порой чёрный либо красный. Зависит от количества жил и назначения сети. Обычно проводка с 4 и более ветвями используется для трёхфазных сетей. Голубой провод нулевой, а заземление вправе отсутствовать. Фаза порой красного цвета. Допустимо использовать провод на 4 жилы для общего ствола двух ветвей кухонных розеток, причём в одну (или обе) планируется включать варочную панель. В последнем случае ветвление недопустимо, а провод располагается прямо на распредщит. Плюс единого провода в простоте протяжки по каналам, проходящим внутри стены. Аналогично пятижильный провод используется для нормативных четырёх розеток на кухне. Причём под одну отрядить неделимую пару, и сюда включать варочную панель. В описанном случае один фазный провод становится нулевым. Обычно с черным кембриком.

Автоматы

Устанавливаются на DIN рейки рядами. Фазный провод, идущий извне (от подъезда), ветвится при помощи перемычек на нужное число каналов. Иногда входов в квартиру два. Логично посчитать мощность по двум направлениям и разбить приблизительно поровну либо пропорционально мощности входных автоматов в подъезде (редко одинаковы, см. фото). Излагается множество вариантов выполнения расключения распределительной коробки. Ряд советов в помощь: выделить по ветви для освещения, розеток и климатической техники (тоже розетки, но постоянно занятые) любого помещения. Отдельный автомат получают балкон, варочная панель. Возникает справедливый вопрос: каким сечением провода ветвить? Обычно берётся аналог, что и на входе. Причина проста: в клеммы автоматов удобно заделывать жилы одинаковой толщины. А отдельную фазную шину создавать не принято. Видимо, из соображений безопасности. Монтаж жил ведётся так, чтобы оголённых участков не наблюдалось.

Защитный автомат

ОПС

В частных домовладениях сеть входит со столба, логично монтаж распределительной коробки начать с ОПС. Подразумеваются разрядники либо ограничители (часто варисторного типа), берущие на себя резкие пики и скачки напряжения, замыкая их на землю. А теперь обратите внимание! Если в квартире нельзя объединять шину заземления и нулевую, на входе в домовладение это, наоборот, делать нужно. К примеру, столб оборудуется громоотводом с собственным контуром заземления из штыря, конструкция заводится внутрь распределительного щита (от шины в виде стального прута, идущего под землю). Дополнительно под фундаментом следует создать контур заземления дома (минимум из двух стальных кольев диаметром от 16 квадратных миллиметров, длиной от 2,5 метров, расстояние 3 метра), объединённого с нулевой шиной теперь уже на входе в дом. Заметьте: возможно сделать на уровне распределительного щита. В квартире подобное считается ошибкой, но для отдельного домовладения так делается.

Фазный контактор

Новым отличием распределительного щита квартиры считается отсутствие в нем счётчика и рубильников для обесточивания системы. Обычно находится в подъезде. Что касается домовладения, параллельно ОПС ставится контактор на нужное количество фаз. Иногда разрывается и нулевой провод. В описанной ситуации контактор обнаруживает дополнительный полюс под указанную цепь. Потом по правилам следует счётчик. Выбирается по количеству фаз и требованием компании поставщика электрической энергии (род мощности для оплаты). Учитывается возможность тарификации: в современные счётчики допустимо закладывать цифры для разного времени суток, выходных и будней, праздников. В результате появляется возможность экономить. Счётчик обычно программируется отдельно, должностными лицами либо в их присутствии, потом пломбируется. В отдельных моделях установлены дополнительные возможности, к примеру, защита от перегрузки.

Каким сечением вести разводку

Договорились, что на входе для удобства монтажа используется жила из идентичного материала, что и входной кабель, либо аналогичной толщины по меди (нет смысла возиться с алюминием, применяемого преимущественно для снижения удельной массы кабелей). Для собственного владения нужно оценивать потребление и функциональное назначение распределительного щита. Допустим, стоящий на столбе не слишком удобно использовать.

К примеру, зима, требуется фазу вырубить. Пойдёте по снегу, а там препятствие. Вдобавок нерационально делать сильное ветвление на большом расстоянии от здания. Придётся тянуть много жил, увеличивая объем работ и расходы. Вот в дом и идёт кабель на три либо четыре жилы максимум: по одной на фазу, плюс нулевая.

Контур заземления устраивается под фундаментом, отсюда исходит главная жёлто-зелёная жила, следуя по пути к внутреннему распределительному щиту дома. Обратите внимание: на упомянутый контур приходит в виде стальной арматуры (или плоского проката) проводник громоотвода. От него нельзя брать заземление медной жилой по простой причине – сопротивление стали слишком велико (в 7 раз больше меди). По правилам сечение заземления не меньше:

10 квадратных миллиметров по алюминию.
6 квадратных миллиметров по меди.

Цвет кембрика по дому жёлто-зелёный (один цвет либо оба). На внутреннем распределительном щите дома единственная шина, куда заводится нулевой провод. А по площади помещений запрещается объединять защитную (жёлто-зелёную) и рабочую (синюю) жилы. Автоматы распределительного щита набираются по ветвям (см. выше) нужной пропускной способности по току. Принято брать (автор советов А. Земсков):

На приборы освещения провод сечением 1,5 квадратных миллиметра по меди с защитным автоматом на 10 А.
Для розеток (включена климатическая техника) и балкона – 2,5 квадратных миллиметра по меди с защитным автоматом на 16 А.
На духовой шкаф (для готовки) – сечение 4 квадратных миллиметра по меди и защитный автомат на 20 А.
Для варочной панели – 6 квадратных миллиметров по меди и защитный автомат на 32 А.

Разводка проводов

Попробуем объяснить выбор цифр. Допустим, стоит на кухне варочная панель. КПД зависит от типа. Пусть стоят «плохие» электрические конфорки. Их суммарная мощность обычно колеблется в районе 5 кВт. Соответствует току на 22,3 А. Допустимый для жилы сечением 6 квадратных миллиметров в худшем случае составляет 34 А. Автомат выбран чуть строже.

Это делается, чтобы изоляция гарантированно не подгорела. Защитный автомат чуть более часа проработает при превышении тока на 13% (36 А). И чуть менее часа при отклонении вверх на 45% (более 45 А). В течение указанного времени изоляция не должна пострадать. В рассматриваемых условиях ток не поднимется выше 25 А, следовательно, все остальное означает аварию на линии, что приведёт к многократному росту значения (намного более 45 А). Подобная ситуация вызовет срабатывание защитного автомата уже по другой, быстрой, схеме. И выгорания изоляции жилы не произойдёт.

Если подключить выключатели в коробке на повышенный номинал, возможны неприятные последствия. Лучше перестраховаться. Кстати, автоматы защиты стоят недорого, не стоит экономить. Иное дело, когда речь заходит о дифференциальных УЗО. Указанные автоматы стоят на ветвях кабелей, идущих к опасным участкам:

Санузлы и ванные комнаты, включая наружные розетки, куда присоединяется оборудование.
Уличные точки раздачи питания, розетки близ окон и входных дверей, используемые для аналогичных целей.

По нормативам РФ дифференциальные автоматы демонстрируют чувствительность не более 30 мА по току утечки. Из-за высокой стоимости люди захотят опасные ветки соединить в одной. Прямого запрета нет, и экономия выглядит значительной. Пример: питаем с одного дифференциального автомата розетки для санузла и те, что используем для работы на улице (в районе балкона). Прямых запретов на включение нет, цена подобного вида устройств на порядок выше, нежели обычных УЗО.

Где располагать распределительный щит

Часто распределительный щит домовладения вешается прямо на столбе. Налицо очевидный факт, требования стандартов сводятся к обустройству единого рубильника доступного извне для отключения объекта на случай пожаров и непредвиденных ситуаций. Правильная изоляция проводов должна обеспечить сравнительную безопасность, чтобы впопыхах человек не получил удар током.

Клеммная коробка

и распределительная коробка: подробное руководство

Центр знаний
Новости и события
Стать дистрибьютором

Коробки общего назначения

Распределительные коробки в наличии, общие размеры, гибкие в использовании, подходящие для категорий защиты.

УЗНАТЬ БОЛЬШЕ >

Индивидуальные коробки

Индивидуальные распределительные коробки из различных материалов, типов и номиналов.

УЗНАТЬ БОЛЬШЕ >

Принадлежности

Монтажные пластины, замки, стойки, кабели, кронштейны… все для расширения возможностей вашей системы шкафов.

УЗНАТЬ БОЛЬШЕ >

Электрические системы нуждаются в большом количестве компонентов, каждый из которых имеет определенное назначение, и корпуса являются важным элементом этого уравнения. Замена одного на другой, хотя и не такая уж ужасная концепция, может привести к катастрофе. В результате вы должны работать с правильной командой, которая понимает различия и то, как правильно управлять каждым из них.
Источник: Pinterest
Распределительная коробка, иногда называемая j-box, представляет собой защитную коробку, которая соединяет все кабели питания. Эти коробки также крепятся к крыше, стене и бетонной штукатурке. Эти распределительные коробки можно найти почти в каждом доме и на каждом рабочем месте. Не будет ошибкой сказать, что они являются значимым элементом системы электропроводки здания. Вся проводка защищена в этой коробке. Обычно вы можете получить их в двух размерах: пятипроводные и трехпроводные коробки.

Использование распределительной коробки
Источник: Unsplash
Распределительную коробку можно использовать для различных целей. Для начала мы заявим, что безопасность является его основным применением, поскольку он используется для защиты электрических соединений от крыс и людей. Распределительная коробка, как определено, представляет собой крошечную коробку, которая защищает выводы электрических проводов от внешних воздействий, чтобы обеспечить их безопасное функционирование. Помимо этого, есть множество других приложений, которые мы кратко перечислили ниже.

Они также помогают упростить электропроводку здания. В большинстве зданий каждая распределительная коробка представляет собой отдельный сегмент проводки. Весь дом защищен большими распределительными коробками. Любая электрическая работа становится значительно проще с такой хорошо скоординированной настройкой. В целом можно утверждать, что жизнь электрика была бы сложнее, если бы не были изобретены распределительные коробки.
Источник: Unsplash
Как мы все знаем, существует несколько типов распределительных коробок в зависимости от их конструкции и количества проводных соединений, которые они включают.
В результате правильный выбор имеет решающее значение, и это полностью зависит от спроса. Возникает много вопросов, например, нужна ли вам водонепроницаемая распределительная коробка или внутренняя распределительная коробка и так далее.
Следующие пункты помогут вам выбрать соответствующую распределительную коробку.

Источник: Pinterest
Круглые ящики для сковородок — это более мелкие контейнеры с максимальной глубиной три четверти дюйма. Большинство подрядчиков устанавливают светильники или небольшие объекты на потолке или стене; оптимальное использование для товаров весом менее 50 фунтов. Потолочные вентиляторы можно поставить в специализированные металлические поддонные ящики, тем не менее, большинство моделей не выдержат нагрузки.
Металлические и пластиковые распределительные коробки
Источник: Pinterest
Большая часть коробок изготовлена из металла или пластика. Задание решит, какой материал вы используете. Металлическая коробка используется, когда провода будут проложены через металлический кабелепровод к коробке. Этот материал облегчит заземление кабелепровода и проводов.
Если кабель не металлический, используется металлическая или пластиковая распределительная коробка. Кабельный зажим используется при креплении соединения к коробке. Как следствие, это совершенно безопасно.

Восьмиугольная и круглая распределительная коробка
Источник: Pinterest
Восьмиугольные и круглые коробки, в зависимости от размера коробки, предлагают немного больше гибкости. Эти коробки обычно используются в потолках или стенах для светильников и потолочных вентиляторов весом до 50 фунтов. Для установок, требующих большей площади проводки, подходят круглые или восьмиугольные коробки. При необходимости в качестве распределительных коробок можно использовать блоки большего размера.
Размеры распределительной коробки
Распределительная коробка очень проста. Вам не нужно вычислять минимальный и максимальный объем распределительной коробки, поскольку она стандартизирована. Вместо этого прочитайте чат с инструкциями, чтобы определить минимальный и максимальный объем распределительной коробки.
Основное различие между клеммной коробкой и соединительной коробкой
Клеммные коробки используются для определенных соединений, когда нет места для будущего расширения или когда расширение соединений не требуется в будущем. С другой стороны, распределительная коробка имеет небольшую площадь и большую рабочую зону. Новые соединения также могут быть запланированы для будущего развития.
Заключение
Клеммная коробка и распределительная коробка — это одно и то же. Теперь, поскольку они являются неотъемлемой частью электрического решения, работа с таким брендом, как eabel, будет лучшим решением, которое вы когда-либо примете. Свяжитесь с нами и будьте уверены в качестве продукции, а наши сотрудники квалифицированы, чтобы помочь вам во всем. Удачи!
Содержание
электрика — Нужно ли закрывать распределительную коробку на чердаке
Недавно я сделал ремонт на кухне — поменял местами кухню и столовую. Электрики были субподрядчиками, работавшими на компанию, занимавшуюся ремонтом.
Они проложили несколько новых цепей для встроенных и подвесных светильников, а также подключили некоторые из них к проводке, которая существовала для старой столовой, в которой также было встроенное освещение.
Они связали часть проводки на чердаке. В большинстве мест соединения выводили в распределительную коробку (я поправил один или места, где соединения (проводные гайки) просто болтались в воздухе). Но во всех случаях распределительные коробки ничем не прикрыты и ни к чему не крепятся. Их просто оставили лежать на изоляции. Вот пара фотографий того, что я нашел:
На этом первом показано, как они использовали один из старых встраиваемых светильников, чтобы соединить стяжку вместе. Я отрезал гусиную шею к самому светильнику.
На следующем рисунке показана трехсекционная коробка, используемая для соединения другой группы кабелей. Я понятия не имею, почему они запенили отверстия в коробке, но оставили крышку.
Итак, два связанных вопроса.
На этих коробках должны быть крышки?
Должны ли они крепиться к балке, стропилу или другому конструктивному элементу?
Редактировать 1 — Замена пластиковой коробки
Я последовал совету и заменил пластиковую коробку с 3 постами на металлическую коробку 4 x 4 дюйма, используя соответствующие кабельные зажимы, проходящие через коробку. Выкладываю фото конечного продукта.
электрика
проводка
чердак
распределительная коробка
7
При отрезании проводов, выходящих из распределительной коробки, вы должны зайти в коробку и вынуть провода из их сростков с гайками. В противном случае отрезанные концы проводов будут находиться под напряжением (и на расстоянии 1/8 дюйма друг от друга, что может пойти не так? LOL)
Большая синяя коробка неуместна по трем причинам: по двум причинам, которые вы назвали, а также из-за использования «пены-распылителя» для герметизации отверстий коробки. Пена в баллончиках легко воспламеняется до грани напалма. Заявления о его огнестойкости сильно преувеличены, что подтверждается снова и снова. Посмотрите это видео, особенно то, что происходит в 12:56.
Я бы заменил его обычной стальной коробкой с выбивными отверстиями, используя соответствующие кабельные зажимы 3/8 дюйма в отверстиях в выбивных отверстиях.
