Контроллера. Задача, которую он выполняет, — следить за изменениями АКБ. Кроме своей выполняет доп функции. Он может отключать другие части, обеспечивая их работу без повреждений. Если в дневное время на клеммах 14 Вольт, что означает перезаряд, прервет зарядку. Ночью, когда показатель предельно низкой отметки в 11 Вольт, мгновенно остановит электростанцию.
Инвертора. Для преобразования постоянного электронапряжения в переменное 220В. Его используем для освещения и всей техники.
Предохранителей. Они устанавливаются между всеми и препятствуют короткому замыканию.
Комплекта коннекторов стандарта МС4
Где лучше установить?
Для установки больше подходят:
крыши загородных домов;
балконы многоквартирных зданий;
либо прилегающая, хорошо освещаемая солнцем территория.
Светоотражающую поверхность располагайте на южной стороне здания или участка. Важна ориентация и наклон относительно горизонта.
Хороший вариант – свет падает под углом 90°С. Добиться этого возможно в случае, если подберете оптимальный угол. Но следует учитывать климатические условия региона. Для Москвы и области идеальный угол наклона летом зафиксирован в пределах 15-20°С, а зимой достигает 60-70°С.
Для максимальной производительности угол нужно менять до 4 раз в году. Рекомендуемые месяцы для такой перемены: март, апрель, август и октябрь.
Помните – нельзя устанавливать модули на землю. Целесообразно приподнять их от уровня земли не менее, чем на полметра. Во-первых, так они не подвернутся воздействию дождя и снега. Во-вторых, вы обеспечите хорошую циркуляцию воздуха.
Даже небольшая тень способна резко снизить производительность. Избегайте тех мест вашего участка, где есть хоть небольшое затемнение.
Не стоит для дополнительной защиты от влаги прикреплять лишнее стекло. Доказано что это снижает КПД до 30%.
Как можно закрепить?
Основных способов два:
крепятся с помощью зажимных фиксаторов;
соединяются болтами через сквозные отверстия, которые расположены в нижней части рамки такой системы.
Сама опорная конструкция из прочного материала (например, стали), которая не подвержена коррозии.
Помните, какой бы способ вы не выбрали, не вносите свои изменения в конструкцию, просверливать дополнительные отверстия, применять иные материалы, отличные от рекомендуемых.
Главная задача, которая стоит перед человеком, решившим оборудовать свой дом ВИЭ, обеспечить содержание в чистоте. Любая пыль, грязь способны снизить КПД фотоэлементов до 10%.
Какие соединения гелиобатарей?
Как правило, системы из нескольких панелей. Для эффективности они должны быть правильно соединены.
Итак, существует три варианта:
параллельная;
последовательная;
смешанная.
При параллельном монтаже присоедините одноименные клеммы друг к другу. При этом элементы будут иметь 2 сообщающихся узла схождения проводников и их разветвления.
При таком «плюс» присоединяется к «плюсу», а «минус» к «минусу». Выходной в результате увеличивается, а напряжение равняется 12 В. Максимальный на выходе прямо пропорционален количеству элементов, которые подключены.
В ином случае «плюс» первой присоединяется к «минусу» второй. Оставшиеся далее присоединяются к контролеру, расположенному выше. Здесь созданы такие условия передачи, при которых возможна лишь единственная дорога для перехода электроэнергии от источника к потребителю.
При такой схеме электронапряжение увеличивается вдвое до 24 В. Такой энергии уже вполне хватит для портативной техники, электроприемников и светодиодных ламп.
Если нужно соединить несколько групп чаще всего применяют последовательно-параллельную или смешанную. Удобен такой способ и тем, что если что-либо выйдет из строя, другие связующие звенья продолжат работать.
При параллельно-последовательной достигает той отметки, которая достаточна для полноценной деятельности основных приборов и ламп освещения.
Комбинированная осуществляется следующим образом: устройства соединены параллельно, а в общую цепь все группы подключаются последовательно.

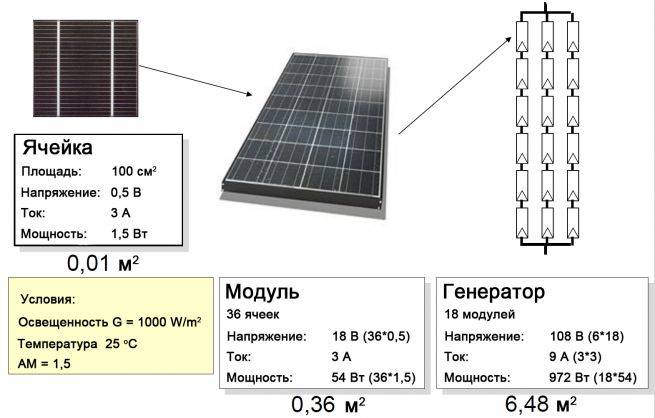

Вы можете самостоятельно собрать батарею. Достаточно лишь знать: число деталей, которые соединены между собой, должно быть таким, чтобы напряжение в рабочей цепи даже с учётом его падения превышало АКБ. При этом нагрузочному баку надо обеспечивать величину зарядного тока.
Подключение осуществляется с помощью соединительных проводов, имеющих диаметр в 4 мм2 . Наиболее подходит для этих целей использование медного двужильного, так он наиболее устойчив к излучению ультрафиолета.
Если вы возьмёте другие виды, чья изоляция не столь устойчива к воздействию ультрафиолетового излучения, то инженеры рекомендуют производить их укладку в гофрорукаве.
Конец каждого соедините с разъемом стандарта МС4с помощью пайки или обжима, которые обеспечат герметичность всего соединения.
Независимо от того, какую схему вы выбрали, первоначально проверьте правильность электромонтажа.
Для долговременной работы всё правильно соедините.
Здесь есть несколько этапов:
Аккум соединяем разъёмами. Следите за полярностью.
Модуль присоединяем к контролеру. Также смотрим за полярностью.
Подключаем к разъемам нагрузку 12 В.
Для преобразования электрического тока в 220 В., подсоединяем инвертор. Его ни в коем случае нельзя подключать к контроллеру.
К выходу подключаем бытовые электроприборы, работающие от 220 В.
Смонтировав, выполните измерение холостой работы и еще раз проверьте полярность.
Если показатели будут отличаться от заявленных в техническом паспорте – вы смонтировали неправильно.
Последний немаловажный этап – заземление.
Для минимизации вероятности замыкания в местах соединения устанавливаются предохранители.
Как подключить разнонаправленные элементы.
Если вы применяете последовательный монтаж, размещайте под одним углом наклона и на одной поверхности. Таким образом, обеспечивается большая эффективность.
Если расположить панели на разных плоскостях, тогда одна из них, расположенная ближе или лучше освещенная, станет мощнее другой.
Что повлечет за собой то, что часть она будет отдавать на нагрев других, ведь ток течет по пути наименьшего сопротивления. И для того, чтобы сократить потери, для каждой следует использовать свой контроллер.
При установке разнонаправленных можно брать и отсекающие светодиоды. Они размещаются внутри пластин и препятствуют их перегреву. При этом пластины способны выдавать максимум мощности.
Также необходимо учитывать сечение используемых проводов и падение в системе. При несоответствии их значений, возрастает риск КЗ.
Как правильно совместить энергию и стационарные сети?
Следует помнить о том, что частному потребителю некуда отдать излишки электроэнергии. Поэтому есть риск возникновения перенапряжения сети.
Руководствуйтесь таким правилом: чем больше источников вы подключите, тем сложнее будет схема.
Оптимальной является такая, при которой напряжение от гелиополя сначала идёт к АК, а далее перенаправляется на нагрузку.
При таком монтаже принимается во внимание два вида: резервируемая и не резервируемая. К первому относят: электрокотел, холодильник, автономное освещение и др. Ко второму: бытовые приборы и технику, основной свет и др.
Чем выше мощность ваших аккумуляторов, тем дольше работают в автономном режиме, подключенные к ним электроприборы.
Конечно, необходимо обратиться в местные электросети для получения разрешения. С этим могут возникнуть трудности, так как централизованным электросетям невыгодно, чтобы ваш электрический счетчик вращался в обратную сторону.
Пошаговое руководство по установке солнечной энергии дома
Автор – Алисия Гордан
Чистая энергия быстро набирает силу как раз в тот момент, когда парниковые газы и выбросы углерода наносят огромный ущерб нашей экосистеме. С 2011 года во всем мире установлено две трети мощностей солнечной энергетики. К счастью, Индия идет в ногу с быстрым развитием чистой солнечной энергии. Отчеты показывают, что производство солнечной энергии в Индии увеличилось на колоссальные 86% в 2017 году9.0005
Сейчас идеально использовать солнечную энергию не только в коммерческих, но и в жилых домах. Затраты на установку солнечной электростанции неуклонно снижаются, но вы всегда можете попробовать вариант «сделай сам», чтобы уложиться в свой бюджет. Вы можете сэкономить деньги, установив солнечную солнечную фотоэлектрическую (PV) систему самостоятельно, прочитав это простое руководство по настройке солнечной энергии. Вот подробное описание того, как построить и установить солнечную электростанцию для дома:
Шаг 1: Соберите компоненты солнечной энергии
Все начинается со сбора основных компонентов солнечной электростанции. Вам понадобятся четыре основных элемента: солнечные батареи, контроллер заряда, инвертор и аккумулятор. В дополнение к этим предметам вам потребуются автоматический выключатель, счетчик, разъем MC4 и предохранители. Имейте в виду, что очень важно прочитать инструкции модуля солнечной панели.
Шаг 2: Рассчитайте потребляемую мощность
Перед тем, как приступить к задаче по установке солнечных батарей, важно суммировать мощность, которую вы используете в своем доме. Это не ракетостроение. Все, что вам нужно сделать, это записать бытовую технику, которую вы используете ежедневно, включая телевизор, освещение, вентилятор и так далее. Затем добавьте время, в течение которого эти приборы работают в течение дня. Просмотрите таблицу характеристик ваших бытовых электроприборов, чтобы проверить продолжительность их использования или время работы, а также их номинальную мощность.
Теперь рассчитайте «Ватт-час», умножив время работы устройства на его номинальную мощность. Выполните этот шаг для каждого электрического устройства, затем просуммируйте отдельные значения ватт-часов, чтобы получить общую сумму. Вы также можете упростить этот расчет, используя онлайн-калькулятор автономной нагрузки.
Шаг 3. Выберите и зарядите аккумулятор
Основной недостаток солнечной энергии заключается в том, что она не обеспечивает электричество, когда солнце садится. Однако вы можете легко решить эту проблему, используя аккумулятор. Свинцово-кислотный или литий-ионный аккумулятор накапливает солнечную энергию, вырабатываемую в дневное время, и разряжает ее ночью. Это обеспечивает стабильную подачу энергии при условии, что вы выбрали оптимальную емкость аккумуляторной батареи. Вам понадобится контроллер питания для контроля зарядки аккумулятора. Они располагаются между панелями и аккумулятором. Такие контроллеры обычно оснащены небольшим светодиодным индикатором, который сообщает о состоянии зарядки аккумулятора и регулирует мощность, поступающую в аккумулятор.
Шаг 4: Настройте инвертор
Солнечные батареи производят электричество в виде постоянного тока (DC), но электрические приборы используют энергию в виде переменного тока (AC). Инвертор — это устройство, которое экономит день, позволяя вам использовать электрические устройства без использования адаптеров. Инверторы бывают различной мощности и типов, включая прямоугольные, модифицированные синусоидальные и чистые синусоидальные инверторы. Прямоугольные волны подходят не для всех устройств, а выход модифицированной синусоиды не подходит для некоторых устройств, таких как холодильник. Это делает инвертор с чистой синусоидой лучшим выбором для вашей солнечной системы.
Шаг 5: Закрепите солнечные панели на крыше
Когда батарея, контроллер и инверторы готовы, нужно приступить к монтажу солнечных панелей. Выберите лучшее место для панелей на крыше или на открытом грунте, куда беспрепятственно поступает солнечное излучение. Вы можете сделать монтажную стойку самостоятельно или приобрести ее на рынке. Наклон монтажной стойки должен быть почти равен углу широты вашего местонахождения. Правильная настройка солнечных панелей имеет решающее значение для их эксплуатации и технического обслуживания. Следовательно, важно следить за тем, чтобы панели были обращены к солнцу в течение дня.
На последнем этапе этого шага подключите солнечные батареи. Вы можете проследить небольшую распределительную коробку на задней панели солнечной панели. Распределительная коробка имеет отрицательные и положительные знаки полярности. В крупногабаритной панели распределительная коробка также имеет клеммные провода с разъемом MC4. Однако вам придется самостоятельно выравнивать распределительную коробку с внешними проводами, если вы используете небольшие солнечные батареи. Используйте черный и красный провода для подключения к отрицательной и положительной клемме соответственно.
Шаг 6: Подключите солнечные панели к аккумулятору
Вам нужно соединить солнечные батареи с аккумулятором. В некоторых фотоэлектрических системах они идут в паре, поэтому вам не нужно прилагать дополнительные усилия. В случаях, которые не даны как единое целое, нужно выполнить последовательное и параллельное соединения. Вы можете выполнить последовательное соединение, соединив положительную клемму одного устройства с отрицательной клеммой другого устройства. Для параллельного соединения вам необходимо соединить минусовую клемму одного устройства с минусовой клеммой другого устройства и так далее.
Шаг 7: Установка подставок для инвертора и аккумулятора
Ваша домашняя солнечная установка будет неполной без подставок для аккумулятора и инвертора. Опять же, у вас есть возможность построить трибуны или получить их. Как только выделенные места для инвертора и аккумулятора будут готовы, можно приступать к проводке. Начните с подключения контроллера. Первое соединение слева предназначено для подключения контроллера к солнечным панелям. Второе соединение предназначено для сопряжения аккумулятора с контроллером. Последнее соединение предназначено для подключения контроллера к прямому соединению нагрузки постоянного тока.
Для подключения солнечной панели к контроллеру заряда вам понадобится отдельный разъем, называемый разъемом MC4. Как только контроллер подключен к аккумулятору, его светодиоды должны загореться. Точно так же вам нужно будет соединить клемму инвертора с клеммой аккумулятора.
Посмотрите это видео, чтобы получить дополнительные инструкции по установке солнечной панели —
Следуя этим шагам, вы сможете установить солнечную электростанцию у себя дома. Высокие затраты на его установку можно окупить позже, поскольку солнечная энергия является не только экологически чистой, но и рентабельной инвестицией.
Биография автора
Алисия Гордан — технический наркоман и писатель-фрилансер, которая любит читать и писать статьи о здравоохранении, технологиях, фитнесе и образе жизни. Вы можете найти ее в Твиттере: @meetalycia
Руководство по установке солнечной панели – пошаговый процесс
Руководство по установке солнечной панели – пошаговое объяснение процесса со схемой, обучающее видео.
В этом руководстве по установке солнечной панели я объясню пошаговый процесс установки солнечной панели, схему, обучающее видео, государственные схемы и субсидии.
Установка солнечной панели
Содержание
Советы по установке солнечной панели
Перед установкой солнечной панели необходимо ответить на некоторые вопросы:
Где можно приобрести солнечные панели?
Солнечные панели можно приобрести у различных компаний, занимающихся солнечной энергетикой, и даже в интернет-магазинах.
Где установить солнечные панели?
Солнечные панели обычно устанавливаются на крышах, крышах зданий или отдельно стоящих объектах. Очень важно установить солнечную панель в месте, которое подвергается наибольшему воздействию прямых солнечных лучей.
Солнечные панели работают с максимальной производительностью, когда находятся под прямыми солнечными лучами. Когда вы устанавливаете свою систему солнечной энергии, постарайтесь расположить свои фотоэлектрические панели прямо под полуденным солнцем для максимальной эффективности вашего фотоэлектрического устройства.
Перед установкой позаботьтесь о любых препятствиях для солнечного света. Удалите все ненужные препятствия и предметы, такие как ветки, которые могут препятствовать проникновению солнечного света к вашему солнечному блоку. Вы также должны проследить путь солнца по небу и убедиться, что нет объектов, которые могут отбрасывать тень на ваши солнечные фотоэлектрические панели. Из-за этой тени пострадает эффективность работы вашего солнечного энергоблока.
Типы креплений для солнечных панелей
Крепления для солнечных панелей используются для установки фотоэлектрических панелей. Эти крепления доступны в 3 основных типах:
Крепления для мачты;
Крепления для установки на крышу; и
Утопленные крепления.
С помощью этих креплений вы можете установить солнечную панель на дом на колесах, на крышу или сбоку от столба на крыше. Вы даже можете установить их как отдельно стоящую единицу.
Типы креплений для солнечных панелей
Действия перед установкой солнечной панели
Расчет стоимости
Первым шагом является расчет стоимости установки типа и размера системы. Помните, что правительства разных стран мира предлагают субсидии для поощрения установки солнечных батарей и использования возобновляемых источников энергии. Эта субсидия отличается в разных странах. Например, Субсидия, предлагаемая США, отличается от субсидии в Индии или Китае.
Необходимое оборудование
Второй шаг — составить контрольный список оборудования, необходимого для системы солнечной энергии: солнечные панели, контроллер заряда, инвертор мощности и аккумулятор.
Размер системы
Следующим шагом является определение требуемого размера солнечной системы. Вы должны сложить мощность всех электроприборов, которые вы планируете использовать. Рассчитайте, сколько часов в день будет использоваться техника.
Если вы выполните описанные выше шаги, вы сможете узнать требуемую мощность, размер необходимой солнечной батареи и размер провода. Помните, что правильный размер провода предотвратит перегрев проводов и обеспечит максимальную передачу мощности на ваши батареи.
Схема установки панели солнечных батарей
Схема установки панели солнечных батарей
Руководство по установке панели солнечных батарей – пошаговый процесс
Солнечные панели можно использовать для выработки электроэнергии как для коммерческого, так и для домашнего использования. В обоих случаях фотогальваническая панель устанавливается на крыше, чтобы получать максимально возможное количество солнечного света и вырабатывать максимальное количество электроэнергии из системы.
Ниже приведены этапы процесса установки:
Шаг 1: установка установки
Первый шаг — починить крепления, которые будут поддерживать солнечные батареи. Это могут быть крепления на крыше или заподлицо в зависимости от требований. Эта базовая структура обеспечивает поддержку и прочность. Особое внимание уделяется направлению, в котором будут установлены фотоэлектрические панели (монокристаллические или поликристаллические). Для стран Северного полушария лучшим направлением солнечных батарей является юг, потому что он получает максимальное количество солнечного света. Подойдут также восточное и западное направления. Для стран Южного полушария лучшим направлением является север.
Опять же, монтажная конструкция должна быть слегка наклонена. Угол наклона может составлять от 18 до 36 градусов. Многие компании используют солнечный трекер для повышения эффективности преобразования.
Шаг 2: Установка солнечных панелей
Следующим шагом является фиксация солнечных панелей с помощью монтажной конструкции. Делается это затяжкой гаек и болтов. Позаботьтесь о том, чтобы правильно закрепить всю конструкцию, чтобы она была прочной и прослужила долго.
Шаг 3. Выполните электромонтаж
Следующим шагом будет подключение электропроводки. Универсальные соединители, такие как MC4, используются во время проводки, потому что эти соединители могут быть подключены ко всем типам солнечных панелей. Эти панели могут быть электрически соединены друг с другом в следующей последовательности:
Последовательное соединение : В этом случае положительный ( + ) провод одного модуля соединяется с отрицательным ( – ) проводом другой модуль. Этот тип проводки увеличивает согласование напряжения с банком батарей.
Параллельное соединение : В этом случае выполняется соединение между положительным ( + ) и положительным ( + ) и отрицательным ( – ) отрицательным ( – ) соединениями. Этот тип напряжения проводки каждой панели остается одинаковым.
Шаг 4: подключение системы к солнечному инвертору
Следующим шагом является подключение системы к солнечному инвертору. Положительный провод от солнечной панели подключается к положительной клемме инвертора, а отрицательный провод подключается к отрицательной клемме инвертора.
Затем солнечный инвертор подключается к входу Солнечной батареи и сети для производства электроэнергии.
Шаг 5: подключение солнечного инвертора и солнечной батареи
Следующим шагом является подключение солнечного инвертора и солнечной батареи. Положительная клемма аккумулятора соединена с положительной клеммой инвертора, а отрицательная — с отрицательной.
Целесообразно приподнять их от уровня земли не менее, чем на полметра. Во-первых, так они не подвернутся воздействию дождя и снега. Во-вторых, вы обеспечите хорошую циркуляцию воздуха.
Здесь созданы такие условия передачи, при которых возможна лишь единственная дорога для перехода электроэнергии от источника к потребителю.
При этом нагрузочному баку надо обеспечивать величину зарядного тока.
did:4a047dfd-d160-e743-9a38-6ea6b00d013fuuid:5D20892493BFDB11914A8590D31508C8proof:pdfuuid:75fbefde-64d2-4341-9513-c1258c62e8b7xmp.did:3540c267-0418-4640-ae99-57c49366a4dcuuid:5D20892493BFDB11914A8590D31508C8proof:pdf
003FalseProximaNova-Regular_1.ttf
000000
0000000.000000100.0000000.000000
0000000.000000
000000
00000070.00000080.00000070.000000
0000000.0000000.00000029.998800
00000090.0000000.0000000.000000
`z..jϖэRo=V}z*ӡ.+dQgD0$._/7EVػ`V{I,%?tLS.D$
8′-A\kN9Cۃ_)ZΏ~g[+nx(t~CF)}rء
’
p-y]
Вот подробное описание того, как построить и установить солнечную электростанцию для дома:
Наклон монтажной стойки должен быть почти равен углу широты вашего местонахождения. Правильная настройка солнечных панелей имеет решающее значение для их эксплуатации и технического обслуживания. Следовательно, важно следить за тем, чтобы панели были обращены к солнцу в течение дня.
В случаях, которые не даны как единое целое, нужно выполнить последовательное и параллельное соединения. Вы можете выполнить последовательное соединение, соединив положительную клемму одного устройства с отрицательной клеммой другого устройства. Для параллельного соединения вам необходимо соединить минусовую клемму одного устройства с минусовой клеммой другого устройства и так далее.
Помните, что правительства разных стран мира предлагают субсидии для поощрения установки солнечных батарей и использования возобновляемых источников энергии. Эта субсидия отличается в разных странах. Например, Субсидия, предлагаемая США, отличается от субсидии в Индии или Китае.
Подойдут также восточное и западное направления. Для стран Южного полушария лучшим направлением является север.
Этот тип проводки увеличивает согласование напряжения с банком батарей.
