Сортамент стальные трубы: ГОСТ 10704-91 Трубы стальные электросварные прямошовные. Сортамент

Содержание

виды и различия, сферы использования, что важно знать, преимущества и недостатки

Содержание:

Сортамент труб в зависимости от технологии
Изделия электросварные прямошовные
Стальная труба, сваренная по спирали
Труба бесшовная горячего проката
Труба бесшовная холодного проката
Популярные формы сечения изделий из стали
— Овальная труба
— Квадратная труба
— Прямоугольная труба

На сегодняшний день стальная труба имеет огромную популярность. Для контроля над ее производством созданы специальные стандарты. Каждая разновидность трубы, изготовленной из стали, имеет свой сортамент.


Сортамент труб в зависимости от технологии

В зависимости от технологии изготовления, стальная труба может быть:

  • Электросварной прямошовной.
  • Электросварной со спиральным швом.
  • Бесшовной горячедеформированной.
  • Бесшовной холоднодеформированной.

Изделия электросварные прямошовные

Сортамент стальных электросварных труб с прямым швом, указан в ГОСТ 10704-91. Документ допускает изготовление труб, которые имеют внешний диаметр от 10 до 1420 мм, а стенку толщиной не менее 1 и не более 32 миллиметров. Кроме того, в указанном документе прописаны допустимые погрешности.

При обычном изготовлении стальной трубы минимального диаметра (10 мм) отклонение не может превышать 0,2 миллиметров. Изготовление трубы с максимальным диаметром 1020 мм допускает погрешность не больше 0,6%. Также ГОСТ 10704-91 регламентирует допустимое превышение длины мерной трубы. При длине трубы 1 класса не более 6 метров допускается отклонение до 10 мм.


Размер стальной прямошовной трубы 2 класса может быть превышен на 50 мм. Мерная труба 1 класса длиной свыше 6 метров может иметь погрешности в длине не больше 15 мм, аналогичное изделие 2 класса – 70 миллиметров.

Еще один регламентируемый параметр — степень овальности трубы и толщина ее стенок.

Стальная труба, сваренная по спирали

Требования к изготовлению стальной круглой трубы со спиральным швом указаны в стандарте 8696-74. Здесь же представлен полный сортамент электросварных труб с указанным типом шва. Производство стальной трубы, предназначенной для строительства нефтяных и газовых магистралей, регламентируется отдельным стандартом.

В соответствии с документом, труба для этих целей может выпускаться с минимальным диаметром 159 мм, максимальным – 820 мм. При этом толщина стенок указанного материала соответственно может быть от 3 до 12 миллиметров.

Труба бесшовная горячего проката

Информация о перечне видов горячедеформированных бесшовных труб из стали указана в ГОСТ 8732-78. Согласно этому документу, материал может выпускаться диаметром 20-550 миллиметров. Минимальная толщина стенок у таких труб – 2,5 мм, а максимальная может достигать 75 мм.

Вероятно, вам будет интересно узнать, как делают бесшовные трубы на производстве.

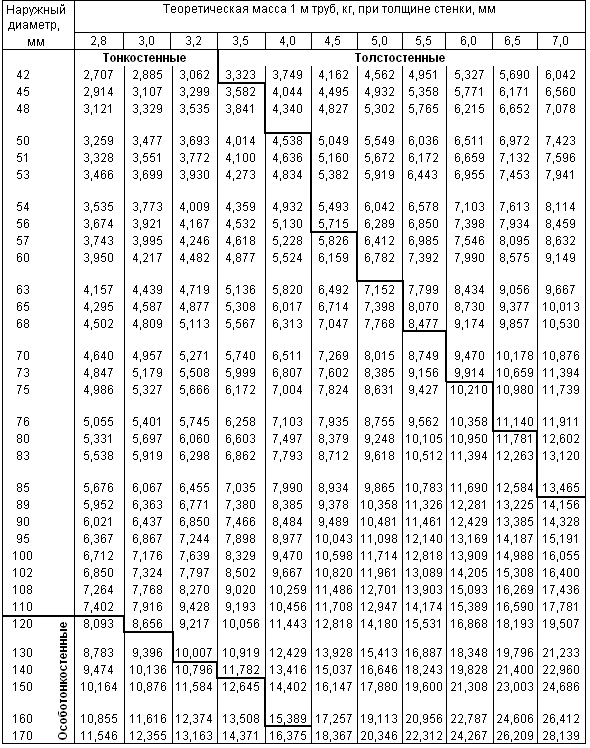

Для справки: вес 1 погонного метра стального изделия, имеющего стенку толщиной 75 мм и диаметр 550 мм, превышает 870 кг.

Труба бесшовная холодного проката

Обрабатываются заготовки труб с одной отличительной особенностью. Все действия выполняются с холодной гильзой. Регламентирующий документ холоднодеформированных изделий – ГОСТ 8734-75. В нем перечислено огромное множество размеров, среди которых есть крайние границы.

Минимальный диаметр бесшовной холоднодеформированной трубы составляет 5 мм, максимальный – 250 мм. Наименьшая толщина стенок у этого вида изделий должна быть не менее 0,3 мм, самая толстая стенка – 24 мм. Труба холодной деформации производится мерной и немерной длины. Этот параметр может быть не менее 1,5 метров и не более 11,5 метров.

Популярные формы сечения изделий из стали

Какую же форму может иметь стальное изделие, и где в зависимости от этого оно находит применение?

В зависимости от сечения, труба из стали может выпускаться следующих форм:

  • Круг.
  • Овал.
  • Плоский овал.
  • Квадрат.
  • Прямоугольник.


Трубы с овальной и плоскоовальной формой сечения находят применение:

  • При изготовлении декоративных конструкций.
  • Для выпуска разных типов систем охлаждения жидкости. В этой сфере использование трубы овальной и плоскоовальной формы более эффективно, чем круглой трубы, так как в первом случае поверхность имеет большую площадь, чем во втором.


Трубы квадратной и прямоугольной формы имеют одну важную отличительную особенность — они меньше деформируются в процессе изгиба. Этот критерий дает большое преимущество при использовании материала. Стальные трубы такого сечения применяются при монтаже несущих конструкций из металла параллельно со швеллерами и двутавром.

При выборе стальных труб стоит принять во внимание один факт — помимо прочности на изгиб, профильная труба квадратной или прямоугольной формы удобна при монтаже. Объясняется это наличием плоскостей, которым требуется минимальная подгонка. Чаще всего монтаж профильной трубы осуществляется с помощью болтов, не прибегая к использованию сварочного оборудования.

Овальная труба

ГОСТом 8642-68 указан сортимент стальной трубы, имеющей овальное сечение. Допустимые размеры толщины стенок могут быть не меньше 0,5 и не больше 2,5 миллиметров. Наименьший размер выпускаемых изделий – 6*3 мм. Самый большой размер имеют трубы 32*90 и 50*85 миллиметров.

Квадратная труба

Размеры для производства профильной трубы с квадратным сечением заданы в ГОСТ 8639-82. В соответствии с этим документом, квадратная стальная труба, имеющая наружный размер 10 мм, может иметь толщину стенки около 1 мм. При наружном размере до 180 миллиметров толщина стенок трубы может быть от 8 до 14 мм.

Прямоугольная труба

Большинство стальных труб прямоугольного сечения производятся методом электрической сварки с прямым швом. Сортамент такого вида материала указан в ГОСТ 8645-82, согласно которому определяется предельная толщина стенок для труб определенного размера. Например, для изделия со сторонами 15 и 10 миллиметров допускается толщина стенок 1 мм, 1,5 мм и 2 мм.


Для трубы размером 80*60 мм стенки могут иметь толщину 3,5мм, 4 мм, 5 мм, 6 мм и 7 мм. Максимальные размеры стандартной трубы с прямоугольным сечением могут быть 180*150 мм. При этих параметрах допускается производить изделия, имеющие толщину стенок 8 мм, 9 мм, 10 мм, 12 мм.


ГОСТ 8645-82 допускает изготовление стальной трубы нестандартных размеров, например, 28*25 мм или 196*170 мм. Отклонения имеет и толщина стенок таких изделий, соответственно 1,5 мм и 18 мм.


Дополнительный документ 8645-68 содержит информацию об ином перечне прямоугольных труб из стали. Особых различий между регламентирующими документами нет. Однако во втором стандарте указаны специальные параметры. Они позволяют выпускать стальные изделия прямоугольного сечения, имеющие параметры 230*100 миллиметров.

Заключение

Подробные описания сортамента стальных труб и документов, регламентирующих их изготовление, помогут сделать правильный выбор материала для строительства и подобрать нужные размеры. Удачного строительства!


ГОСТы и ТУ компании МЕТАЛЛСЕРВИС

1.   ГОСТ 10704-91.  PDF Трубы стальные электросварные прямошовные (сортамент).

2.   ГОСТ 10705-80.  PDF Трубы стальные электросварные (технические условия).

3.   ГОСТ 10706-76.  PDF Трубы стальные электросварные прямошовные (технические требования).

4.   ГОСТ 11068-81.  PDF Трубы электросварные из коррозионно-стойкой стали (технические условия).

5.   ГОСТ 13663-86.  PDF Трубы стальные профильные (технические требования).

6.   ГОСТ 30245-03. Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций (технические условия).

7.   ГОСТ 3262-75.  PDF  Трубы стальные водогазопроводные (технические условия).

8.   ГОСТ 550-75. PDF   Трубы стальные бесшовные для нефтеперерабатывающей промышленности (технические условия).

9.   ГОСТ 8639-82.  PDF  Трубы стальные квадратные (сортамент).

10. ГОСТ 8642-68.  PDF  Трубы стальные овальные (сортамент).

11. ГОСТ 8645-68.  PDF  Трубы стальные прямоугольные (сортамент).

12. ГОСТ 8731-87.  PDF  Трубы стальные бесшовные горячедеформированные (технические условия).

13. ГОСТ 8732-78.  PDF Трубы стальные бесшовные горячедеформированные (сортамент).

14. ГОСТ 8733-74.  PDF  Трубы стальные бесшовные холоднодеформированные и теплодеформированные (технические требования).

15. ГОСТ 8734-75.  PDF Трубы стальные бесшовные холоднодеформированные (сортамент).

16. ГОСТ 9940-81.  PDF  Трубы бесшовные горячедеформированные из коррозионно-стойкой стали (технические условия).

17. ГОСТ 9941-81.  PDF  Трубы бесшовные холодно-и теплодеформированные из коррозионностойкой стали (технические условия).

1.   ГОСТ 1215-79.  PDF   Отливки из ковкого чугуна (общие технические условия).

2.   ГОСТ 12815-80.  PDF Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) (типы. Присоединительные размеры и размеры уплотнительных поверхностей).

3.   ГОСТ 12816-80.  PDF Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) (общие технические условия).

4.   ГОСТ 12820-80.  PDF Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) (конструкция и размеры).

5.   ГОСТ 12821-80.  PDF Фланцы стальные плоские приварные на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) (конструкция и размеры).

6.   ГОСТ 17375-2001.  PDF Отводы крутоизогнутые типа 3D (R = 1.5DN) (конструкция).

7.   ГОСТ 17380-83.  PDF Детали трубопроводов стальные бесшовные приварные на Ру?10Мпа(?100 кгс/см2) (технические условия).

8.   ГОСТ 8944-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов (технические требования).

9.   ГОСТ 8946-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники проходные (основные размеры).

10. ГОСТ 8947-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Угольники переходные (основные размеры).

11. ГОСТ 8948-75.  PDF   Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники прямые (основные размеры).

12. ГОСТ 8949-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Тройники переходные (основные размеры).

13. ГОСТ 8952-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Кресты переходные (основные размеры).

14. ГОСТ 8956-75.  PDF  Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты компенсирующие (основные размеры).

15. ГОСТ 8960-75.  PDF Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Футорки (основные размеры).

16. ГОСТ 8965-75.  PDF  Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6Мпа.

17. ГОСТ 8969-75.  PDF  Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6Мпа. Сгоны (основные размеры).

Купить в компании МЕТАЛЛСЕРВИС

Металлическая труба — Бесшовная труба — Труба ERW

Труба из нержавеющей стали и труба из углеродистой стали являются наиболее распространенным типом стандартных труб, используемых сегодня. Они являются частью трубной продукции, которая изготавливается по различным спецификациям и стандартам. Трубы продаются по «номинальному размеру трубы» размерами от 1/8 до 72 дюймов. Двумя наиболее распространенными типами труб являются сварные трубы и бесшовные трубы. Оба доступны в углеродистой стали и нержавеющей стали. Сварная труба также называется трубой ERW (электросварка сопротивлением). Наиболее распространенная спецификация сварных труб из углеродистой стали — A53. Бесшовная труба изготавливается с помощью процесса, не требующего сварки. Наиболее распространенной спецификацией для бесшовных труб из углеродистой стали является A106B. Труба из нержавеющей стали изготовлена ​​по спецификации A312. Трубы из нержавеющей стали также доступны как в бесшовном, так и в сварном исполнении. Наиболее распространенный нержавеющий материал — 316 и 304.

Купите стальную трубу онлайн, позвоните по телефону 281.516.8100 или отправьте электронное письмо по адресу [email protected]





Виды труб и трубных изделий

Существует шесть видов труб и трубных изделий.

  1. Стандартная труба: Существует три различных типа стандартных металлических труб — сварные (труба ERW), бесшовная труба и оцинкованная труба. Они составляют 10% всей трубной продукции.
  2. Линейная труба: Используется в основном в нефтегазовой отрасли. Линейная труба включает ERW, FW, SAW и DSAW Pipe. Они производятся в соответствии со спецификацией API 5L и доступны в классах X42, X50, X60 и т. д. Они составляют 21% всей трубной продукции.
  3. Нефтяные трубы (OCTG): Сюда входят бурильные трубы, насосно-компрессорные трубы и обсадные трубы. Используется при бурении и заканчивании нефтяных и газовых скважин. OCTG производятся компаниями ERW и Seamless Manufacturing. OCTG составляют 35% всей трубной продукции.
  4. Напорная трубка: используется в промышленности и под давлением. Напорные трубки производятся с использованием бесшовного производства. Они составляют 2% всех трубных изделий.
  5. Механическая трубка: используется для механического и конструкционного применения и производится ERW и бесшовным производством. Они соответствуют спецификации ASTM. Механические НКТ составляют 17% всех трубных изделий.
  6. Конструкционная трубка: используется для поддержки или удержания. Эта труба может быть круглой или квадратной формы и изготавливается на заводе ERW. Их используют для заборов, строительства и прочего. потребности в поддержке. Они составляют 15% всей трубной продукции.

Как измеряется труба?

Труба обычно определяется по «Номинальному размеру трубы» (NPS), а толщина стенки определяется «Графиком» (SCH). NPS является безразмерным обозначением и является показателем размера, но не фактическим размером. Это сбивает с толку многих людей, плохо знакомых с трубопроводной промышленностью. От NPS 1/8 до NPS 12 внешний диаметр определяется размерами трубы ANSI. Вообще говоря, размер трубы сортамента 40 до 12 дюймов в секунду примерно равен внутреннему диаметру трубы. Размер трубы 14 и выше менее запутан, так как 14 NPS соответствует наружному диаметру 14 дюймов.

ASME B 36.10 содержит более подробную информацию о размерах труб. Отраслевые нормы размера трубы также различаются для разных типов труб. Для стандартной трубы труба с наружным диаметром 4,5″ будет обозначаться как 4″ NPS, однако для линейной трубы и трубы нефтяного сортамента она будет обозначаться только как 4,5″. Толщина стенки также указывается по-разному. Для стандартной трубы используется таблица труб. для обозначения толщины стенки.Однако трубопроводная труба почти всегда указывается по толщине стенки, тогда как нефтяные сортаменты обозначаются по весу на фут

Вес трубы

Вес трубы измеряется в фунтах на фут или килограммах на метр. Следует помнить, что вес трубы в таблице размеров труб ansi является «теоретическим», а не фактическим весом. Фактический вес зависит от допустимого размера трубы.

Формула для расчета веса стальной трубы;

W = [{OD-WT} x WT] x 10,69

W = вес линейного фута

OD = внешний диаметр

WT = толщина стенки

Производство труб

Стальные трубы подразделяются на две основные категории;

  • Сварная труба
  • Бесшовная труба

Существует четыре основных метода производства металлических труб:

  1. Сварка в печи (FW). Также называется непрерывной сваркой
  2. .
  3. Электросварка сопротивлением (ERW)
  4. Дуговая сварка под флюсом (SAW), также DSAW
  5. Бесшовный метод (SMLS)

Труба для сварки сопротивлением (ERW)

Труба ERW производится размерами от 1/8 до 24 дюйма NPS. Сварная труба ERW изготавливается из плоского листового металла. Труба ERW сначала подвергается холодной штамповке в цилиндрическую форму, а затем сваривается в продольном направлении. как непрерывносварные, так и электросварные трубы изготавливаются путем формовки рулонов рулонной стали в цилиндрические формы и сварки вдоль продольных швов. На рисунке ниже показан первый этап формирования полосок в цилиндрическую форму, а затем их сплавление вместе на втором этапе.

Существует множество способов использования электрического тока для сварки полосового проката. Это включает в себя вращающийся медный диск, фиксированные контакты из сплава Cu и индукционные катушки. Эти методы повышают температуру стальной кромки до 2600 градусов по Фаренгейту для эффективной сварки. Процесс прокатки оказывает такое сильное давление, что создается металлический сварной шов снаружи и внутри. Эти сварные швы затем удаляются в процессе отделки. Сварная труба подвергается термообработке, контролю и гидроиспытанию.

Труба ERW доступна в следующих общих спецификациях;

ASTM A53, A135, A252, A500, A795, API 5L и API 5CT.

Наиболее распространенными спецификациями для сварных труб являются A53 и API 5L.

Бесшовная труба

Что такое бесшовное определение? или цельный смысл? мы получаем этот вопрос много. Бесшовные трубы производятся размерами от 1/8 до 36 дюймов. Бесшовные трубы не имеют продольных швов или сварных швов по сравнению с трубами ERW. Проще говоря, бесшовные трубы производятся путем прошивания сплошной круглой заготовки, оставляя после себя полую бесшовную трубу. Существует два основных метода производства бесшовных труб;

  1. Горячее прокалывание
  2. Метод экструзии

В процессе экструзии горячие металлические заготовки формуются в бесшовные трубы путем продавливания заготовок через экструзионные головки и формующую оправку. См. рисунок ниже;

Метод горячей ротационной прошивки является наиболее распространенным процессом производства бесшовных труб. В этом процессе горячие заготовки проталкиваются через вращающиеся тяжелые ролики над оправкой или прошивной оправкой. Прошивная пробка создает отверстие в бесшовных цилиндрических заготовках. На рисунке ниже показан процесс горячего вращения.

Бесшовная труба проходит различные отделочные операции, такие как правка, проверка, гидроиспытания и визуализация. Бесшовные трубы широко используются в напорных трубопроводах, строительстве, нефтехимии и нефтеперерабатывающих заводах. Бесшовные трубы доступны в следующих спецификациях;

ASTM A53, A106, A252, A333, A335, A501, A523, A589, API 5L и API 5CT. Наиболее распространенной бесшовной трубой является A106B.

Отделка концов бесшовных труб включает гладкие концы со скошенной или квадратной нарезкой. Бесшовные трубы из углеродистой стали доступны в черном, голом, оцинкованном или с эпоксидным покрытием.

Стальные трубы

Обычно стальные трубы поставляются длиной 21 фут. Он также доступен с одинарной произвольной длиной (SRL), которая может составлять от 17 футов до 24 футов. Двойная произвольная длина (DRL) относится к трубам длиной не менее 37 футов и до 44 футов.

Обработка конца стальной трубы

Существует пять распространенных типов отделки концов металлических труб;

  1. Резьбовое соединение
  2. Резьбовой без муфты
  3. Плоский конец — квадратный вырез
  4. Скошенный для сварки — скос 30 градусов
  5. Конец с канавками — вырезанный или завальцованный для механического соединения

На рисунке ниже показаны различные варианты отделки концов стальных труб;





Муфты для сверхпрочных и двойных сверхпрочных труб имеют коническую резьбу и углубления для всех размеров. На изображении выше показано прямое резьбовое соединение и прямое резьбовое соединение с углублением.

Идентификация и маркировка стальных труб

Доступны стальные трубы различной классификации, марки, веса, номера спецификации и т. д. Поэтому важно идентифицировать маркировку стальных труб. Стальная труба идентифицируется по трафаретной краске или штампованной маркировке на самой трубе или по прикрепленной к ней бирке.

Идентификация трубы согласно ASTM

На рисунке ниже показаны требования к маркировке в соответствии со спецификациями ASTM

Идентификация трубы в соответствии со спецификацией API

На рисунке ниже показана маркировка, необходимая в соответствии со спецификацией API.

 Процессы отделки металлических труб

Наиболее распространенной отделкой металлических труб является лаковое покрытие, которое предотвращает коррозию и защищает трубу от атмосферных воздействий. Это также называется черной железной трубой. Помимо лака, существует четыре типа отделки металлических труб;

  1. Чистый металл
  2. Только маринованные
  3. Маринованные и промасленные
  4. Оцинкованная труба

Цинкование предполагает использование цинкового покрытия в качестве расходуемого элемента для предотвращения коррозии. Цинк обычно наносится методом горячего погружения, когда трубу погружают в ванну с расплавленным раствором цинка. Стандартный вес цинка составляет 1,8 унции на квадратный фут. Оцинкованные трубы обеспечивают хорошую защиту трубы внутри и снаружи.

Покрытие стальных труб и стальные трубы с футеровкой

Коррозионная стойкость труб также может быть повышена с помощью антикоррозионного покрытия труб. Такие покрытия обычно более долговечны по сравнению с лаковыми или оцинкованными покрытиями. Существует три основных типа антикоррозионного покрытия для стальных труб

Металлическое покрытие

Неметаллическое покрытие

Обертывание труб

Материал стальных труб

0017 доступны в следующих классах материалов;

  • А106Б/А53Б/АПИ 5Л-С42/АПИ 5Л Б
  • Нержавеющая сталь  304
  • Нержавеющая сталь 316
  • Супер нержавеющая сталь A20
  • Дуплексная нержавеющая сталь D2205
  • Никелевый сплав A200
  • Никелевый сплав A400
  • Никелевый сплав A600

Труба из нержавеющей стали

Нержавеющая сталь представляет собой сплав на основе железа, содержащий не менее 16% хрома. Никель является еще одним важным легирующим элементом в трубах из нержавеющей стали. Трубы из нержавеющей стали обладают высокой устойчивостью к агрессивным средам и к окислению практически при любых температурах.

Сварные и бесшовные трубы из нержавеющей стали используются по целому ряду причин, таких как устойчивость к коррозии, предварительная формовка при высокой температуре, чистый внешний вид и низкие затраты на техническое обслуживание. Наиболее важным аспектом для труб из нержавеющей стали являются присущие ей характеристики материала, которые позволяют создавать гораздо более тонкие стенки, такие как размер 5, размер 10, без ущерба для структурной целостности трубы. Использование сварки плавлением для соединения труб также устраняет необходимость в нарезании резьбы.

Труба из нержавеющей стали типа 304 в основном используется для общих коррозионно-стойких применений. он используется на химических заводах, нефтеперерабатывающих заводах, бумажных фабриках и в пищевой промышленности. Труба 304SS имеет максимальное содержание углерода 0,08%. Его не рекомендуется использовать в диапазоне температур от 800°F до 1650°F из-за выделения карбида на границах зерен. Тип 304L такой же, как 304, за исключением того, что он имеет максимальное содержание углерода 0,035%.

Труба типа 316SS намного более устойчива к точечной коррозии, чем другие хромоникелевые сплавы, благодаря добавлению 2-3% молибдена. Это полезно в применениях с кислотами, рассолами, серной водой, морской водой и солями хологена. Труба из нержавеющей стали 316L, как и 304L, имеет максимальное содержание углерода 0,035%.

Сварная труба из нержавеющей стали изготовлена ​​в соответствии со спецификациями ASTM A312 и A358. A312 является наиболее распространенной спецификацией для труб из нержавеющей стали. Сварная нержавеющая труба изготавливается от 1/8″ до 24″ NPS.

Бесшовная труба из нержавеющей стали изготовлена ​​в соответствии со спецификациями ASTM A312 и A376. A312 также является наиболее распространенной спецификацией для бесшовных труб из нержавеющей стали. Бесшовные трубы из нержавеющей стали изготавливаются номинальным размером от 1/8 до 14 дюймов.

Стальная труба Страна происхождения

Стальная труба производится на заводах по всему миру и продается в разных странах. Некоторые из крупных компаний трубной промышленности находятся в США. Steel, ArcelorMittal, Nippon Steel, Nucor Corp, Hyundai Steel, ThyssenKrup, Vallourec, Hebei Iron and Steel Group, Posco, Jiangsu Shagang, Ulma Piping, Shultz USA и Webco и т. д.

Вопросы и ответы Стальная труба

Компания Trupply продает широкий ассортимент сварных и бесшовных труб. Основываясь на нашем многолетнем опыте, ниже приведены основные вопросы или ключевые моменты, о которых спрашивают клиенты;

  • Стальная труба продается по номинальному размеру и спецификации. Важно упомянуть как
  • A106 B — наиболее распространенная спецификация бесшовных труб. Большинство клиентов просто знают, что им нужна труба A106B, и это просто означает, что они хотят бесшовную трубу из углеродистой стали в соответствии с A106B. A106 НЕ является спецификацией для трубы из нержавеющей стали
  • Размеры труб от 10 дюймов и больше НЕ соотносятся напрямую с номером спецификации. Например, SCH 40 и SCH 80 НЕ всегда означают Standard и Extra Heavy соответственно. Обратитесь к таблице труб, чтобы убедиться, что вы заказываете правильную толщину стенки
  • .
  • A53 класс B является наиболее распространенной спецификацией сварных труб. Это просто означает трубу, которая была произведена методом ВПВ.
  • Сварная труба НЕ имеет сварного шва внутри или снаружи. Сварная труба изготовлена ​​контактной электросваркой, шов снят в процессе производства
  • Трубы размером менее 2 дюймов доступны в непрерывной сварной трубе, также известной как A53 класса A.
  • Труба из нержавеющей стали
  • доступна как в сварном, так и в бесшовном исполнении, а также из материалов класса 316 и 304. Другие марки нержавеющей стали также доступны, но менее распространены
  • Труба из нержавеющей стали
  • также очень распространена в спецификации 10, которая представляет собой тонкостенную трубу.
  • Спецификации труб из нержавеющей стали
  • обозначаются буквой «s» после номера спецификации, например Sch 10s, Sch 40s, Sch 80s.
  • Спецификации для труб из нержавеющей стали
  • НЕ всегда коррелируют со спецификациями для труб из углеродистой стали. См. диаграмму трубопровода ansi для правильного определения номера спецификации и толщины стенки
  • . Трубы
  • в основном продаются SRL (одинарная случайная длина) или Double Random Length (DRL). SRL означает, что длина трубы обычно составляет от 17 до 24 футов. DRL обычно означает, что длина трубы будет от 37 до 44 футов.
  • Большинство продаваемых труб имеют лакокрасочное покрытие. Если вы хотите неизолированную трубу, пожалуйста, укажите при заказе
  • Эпоксидное покрытие трубы может быть выполнено по запросу.
  • Наиболее распространенный тип конца трубы — гладкий или скошенный конец. Резьбовые концы также доступны по запросу

Трубы из нержавеющей стали — Размеры и вес

Трубы из нержавеющей стали используются в строительстве, пищевой промышленности, фармацевтической промышленности, нефтехимической промышленности, автомобильной промышленности, коммунальных и декоративных целях.

Ассортимент труб из нержавеющей стали в соответствии с ANSI/ASME 36.19М — Труба из нержавеющей стали.

Для полной таблицы с Schedule 80S — поверните экран!

Nominal
Pipe
Size
(inches)
Outside
Diameter
Schedule
5S 10S 40S 80S
(mm) (дюймы) Толщина и вес стенки
мм
(in)
kg/m mm
(in)
kg/m mm
(in)
kg/m mm
( in)
kg/m
1/8 10.3 0. 405 1.25
(0.049)
0.28 1.73
(0.068)
0,37 2,42
(0.095)
0.47
1/4 13.7 0.540 1.66
(0.065)
0.49 2.24
(0.088)
0.63 3.03
(0.119)
0.80
3/8 17.2 0.675 1.66
(0.065)
0.63 2.32
(0.091)
0.85 3.20
(0.126)
1.10
1/2 21.3 0.840 1.65
(0.065)
0.81 2.11
(0.083)
1.00 2.77
(0.109)
1.27 3.74
(0.147)
1.62
3/4 26.7 1. 050 1.65
(0.065)
1.02 2.11
(0.083)
1.28 2.87
(0.113)
1.68 3.92
(0.154)
2.20
1 33.4 1.315 1.65
(0.065)
1.30 2.77
(0.109)
2.09 3.38
(0.133)
2.50 4.55
(0.179)
3.24
1 1/4 42.2 1.660 1.65
(0.065)
1.66 2.77
(0.109)
2.69 3.56
(0.140)
3.39 4.86
(0.191)
4.47
1 1/2 48.3 1.900 1.65
(0.065)
1.91 2.77
(0.109)
3.11 3.69
(0.145)
4.06 5.08
(0.200)
5. 41
2 60.3 2.375 1.65
(0.065)
2.40 2.77
(0.109)
3.93 3.92
(0.154)
5.45 5.54
(0.218)
7.49
2 1/2 73.0 2.875 2.11
(0.083)
3.69 3.05
(0.120)
5.26 5.16
(0.203)
8.64 7.01
(0.276)
11.4
3 88.9 3.500 2.11
(0.083)
4.52 3.05
(0.120)
6.46 5.49
(0.216)
11.3 7.62
(0.300)
15.3
3 1/2 101.6 4.000 2.11
(0.083)
5.18 3.05
(0.120)
7.41 5.74
(0.226)
13. 6 8.08
(0.318)
18.6
4 114.3 4.500 2.11
(0.083)
5.84 3.05
(0.120)
8.37 6.02
(0.237)
16.1 8.56
(0.337)
22.3
5 141.3 5.563 2.77
(0.109)
9.46 3.41
(0.134)
11.6 6.56
(0.258)
21.8 9.53
(0.375)
31.0
6 168.3 6.625 2.77
(0.109)
11.3 3.41
(0.134)
13.9 7.12
(0.280)
28.3 10.98
(0.432)
42.6
8 219.1 8.625 2.77
(0.109)
14.8 3.76
(0.148)
20.
