СОЕДИНЕНИЕ ПРОВОДОВ В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ

Одним из важных этапов монтажа электропроводки является соединение проводов в электрической распределительной коробке, которое следует сразу после прокладки кабеля.

Некоторым на первый взгляд может показаться, что использование распаечной коробки для коммутации проводов является по сути бессмысленной тратой времени, однако это предположение ошибочно по нескольким причинам.

---

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи.

В случае, если при электромонтаже рабочие обошлись без распред коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение проводов в распаечной коробке.

Наконец, с точки зрения пожарной безопасности преимущество использования распределительных коробок бесспорно.

Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

СПОСОБЫ СОЕДИНЕНИЯ ПРОВОДОВ В РАСПРЕДКОРОБКЕ

Согласно данным правил (ПУЭ), существуют следующие способы соединения проводов в распределительной коробке:

Соединение с помощью клеммных колодок является наиболее предпочтительным способом: клеммные колодки имеют небольшие размеры и с лёгкостью помещаются в распредкоробку, и купить их не составит труда.

Остаётся лишь обрезать провода под определённую длину, соединить соответствующие жилы и уложить полученную сборку в коробку.

Соединение проводов в распределительной коробке методом пайки – способ, более подходящий для профессионалов, которые имеют достаточный опыт в проведении подобной процедуры.

Не имея опыта, человек затратит на пайку массу времени, да и не факт, что в результате получится качественное соединение.

Соединение проводов в распред коробке методом опрессовки можно считать самым надёжным неразъёмным соединением.

Однако это достаточно трудоёмкая работа, требующая навыков, наличия специальных приспособлений и материалов – это пресс-клещи, медные или алюминиевые гильзы и термоусадочная трубка.

Предварительно зачищенные жилы следует вставить с обеих концов гильзы до упора и обжать соединение. Непосредственно перед обжатием на один из коммутируемых проводов следует надеть термоусадочную трубку, а после опрессовки сдвинуть трубку на гильзу и нагреть её до температуры усадки.

Метод скрутки является самым простым вариантом соединения. Однако если говорить о том, надёжно ли такое соединение проводов в распределительной коробке, ПУЭ допускают подобный способ лишь как временный и запрещают скрутку без последующей полноценной доработки соединения.

Для тех, кто впервые сталкивается с такой задачей как соединение проводов в распределительной коробке, фото и видео, представленные в статье, помогут максимально наглядно представить, как проводится эта процедура всеми перечисленными выше способами.

Основные коммутируемые в коробке элементы проводки – это светильники и розетки, при этом схема соединения проводов в распределительной коробке для них будет различна.

Для розетки потребуется простое соединение проводов по цветам. Всего будет три цвета: фаза (серый, коричневый или чёрный), ноль (синий или голубой), заземление (жёлтый с зелёной полосой).

Существуют и провода без заземления, тогда кабель будет двухжильным, и вместо трёх цветов будет два.

Для светильника с одноклавишным выключателем потребуется соединение в коробке только 2 проводов: ноль будет соединяться с проводом, идущим напрямую к светильнику, а фаза будет проходить к светильнику через выключатель.

Для люстры с 2-клавишным выключателем разница будет лишь в том, что к люстре в данном случае от выключателя пойдут 2 провода, отвечающих за разные группы лампочек, а ноль останется общим.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Соединение проводов в распределительной коробке

Содержание

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными – в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

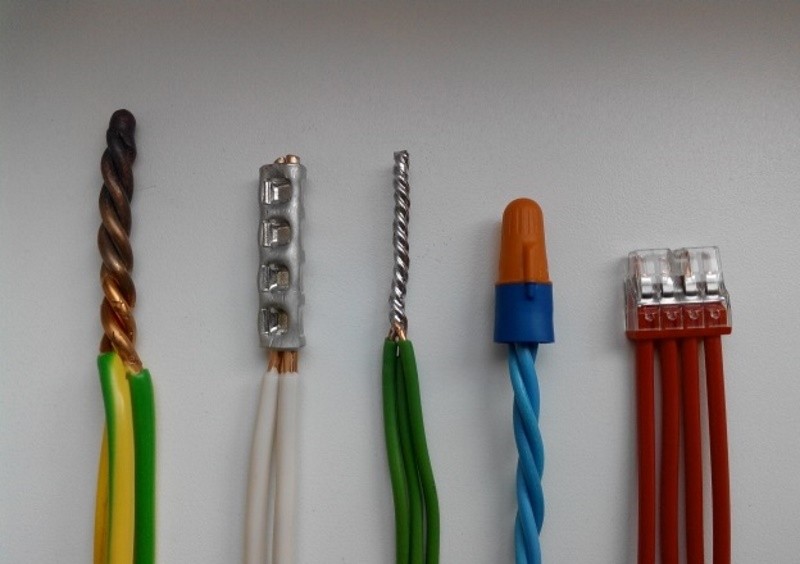

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Скрутка

Скрутка

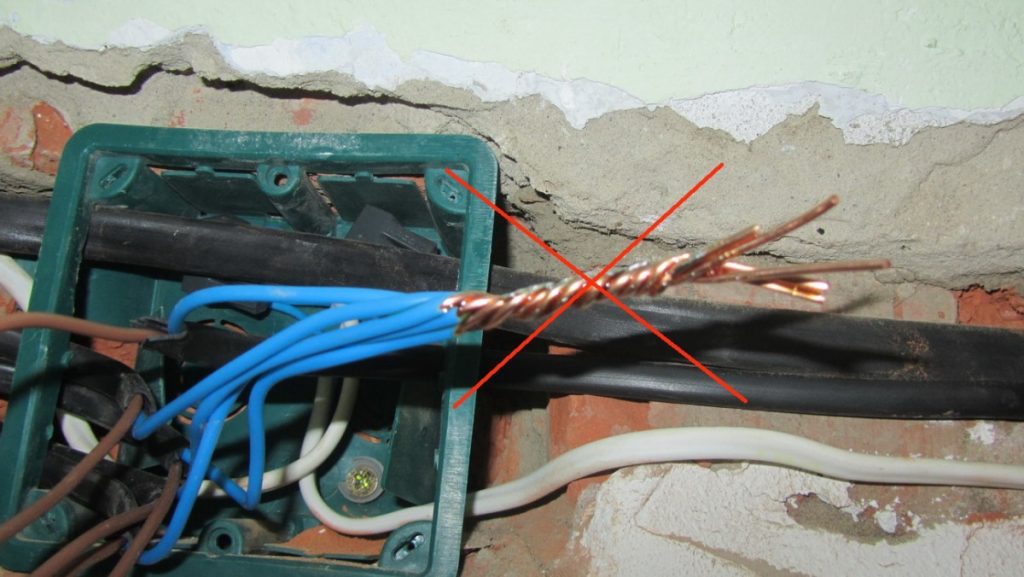

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т. к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовки

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

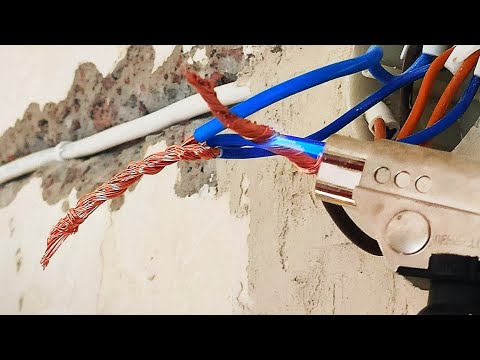

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Насыпаем флюс в углубление нашего электрода.

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т. н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Болтовые соединения

Болтовые соединенияОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

Это интересно: Ветрогенератор для частного дома — специфика, нюансы изготовления

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток.

Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
• Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
• Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

• В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
• При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

• Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
• Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
• Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
• Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
• Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
• Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
• В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов.

С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

• рассчитать нагрузку на электросеть;
• сечение проводов;
• разделить потребителей на группы.

В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:

• освещение;
• силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

• освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
• розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
• кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
• жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения

Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Это интересно: Уличные светодиодные гирлянды — морозостойкие и влагоустойчивые украшения

Безопасность коробки выключателя: как подключить новую цепь (сделай сам)

Добавление новой цепи к электропроводке вашего дома

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Время

Полный день

Сложность

Расширенный

Стоимость

$51–100

Введение

Добавление новой цепи может быть сложной и даже опасной работой. Мы покажем вам, как это сделать, с пошаговыми инструкциями и важными советами по безопасности.

Инструменты Требуются

• Фонарик
• Иглетов.0026
• электрические скобы

Знай, во что ты ввязываешься

Мы верим в безопасные самоделки. Вот почему мы всегда неохотно показывали читателям, как открыть коробку выключателя и подключить новую цепь. Даже при отключенном питании есть вероятность, что вы коснетесь не тех частей и покончите с собой. Но потом мы решили, что если не покажем вам, вы просто отправитесь искать его где-нибудь еще. И это напугало нас еще больше. Итак, мы проведем вас через весь процесс, покажем вам самый безопасный способ открыть коробку выключателя, подключить новый выключатель и проверить вашу работу.

Открыть коробку главного автоматического выключателя и добавить цепь на самом деле довольно просто. Вам нужно всего лишь соединить три провода, чтобы добавить цепь, и каждый провод цепи имеет цветовую маркировку. Но есть некоторые меры предосторожности, и если вы их проигнорируете, то можете покончить с собой. Действительно. Если вы будете следовать нашим мерам безопасности по порядку и букве, все будет в порядке. Но если в какой-то момент вы не знаете, как действовать, или чувствуете себя некомфортно в проекте, вызовите электрика.

Держитесь подальше от больших проводов и наконечников. Они всегда под напряжением, даже при выключенном главном выключателе (отключении обслуживания). Если вы прикоснетесь к ним, вы можете умереть. Накройте токоведущие области картонным экраном, чтобы предотвратить случайный контакт при добавлении цепи. Если у вас есть какие-либо сомнения относительно того, какие области остаются под напряжением, обратитесь к электрику. Есть причина, по которой осознание проблем с электричеством является ключевым шагом в предотвращении пожаров в доме.

Посмотрите это видео, чтобы узнать, как безопасно подключить новую цепь самостоятельно:

Приобретите нужные детали и инструменты

Прежде чем отправиться за покупками, откройте дверцу коробки выключателя и скопируйте название производителя, номер модели коробки, и номера моделей автоматических выключателей, одобренных для вашей коробки. Тогда купите один из этих выключателей. Если в вашем домашнем центре нет нужной модели или марки, вам придется обратиться к поставщику электроэнергии. Вы не можете установить тип автоматического выключателя, который не одобрен специально для использования в вашей коробке, даже если он помещается внутри коробки.

Находясь в магазине, возьмите несколько 1/2-дюймовых пластиковых защелкивающихся кабельных зажимов, чтобы закрепить новый кабель. Они безопаснее, чем металлические хомуты, потому что при их установке не нужно засовывать руку в панель.

Если вам нужно напоминание о том, насколько плохими могут быть некоторые любители электротехники, ознакомьтесь с этим списком наиболее распространенных нарушений правил электротехники.

Вам нужно отключить электричество во всем доме, поэтому вам понадобится мощный рабочий свет. Светодиодный налобный фонарь также является отличной идеей, так что вам не придется жонглировать фонариком, инструментами для зачистки проводов и отверткой. Соберите канцелярский нож, инструменты для зачистки проводов, изоленту, тестер цепи (не анализатор напряжения) и отвертку с плоским лезвием или квадратный наконечник № 2 для вашего многоразрядного ключа. Это два обязательных инструмента для электромонтажных работ своими руками.

Проект шаг за шагом (12)

Взгляд изнутри на панель главного выключателя

Панель главного выключателя может быть не совсем такой, как здесь. На любой панели найдите большие кабели и наконечники, к которым они подключены. Это те части, которые всегда находятся под напряжением, даже когда главные выключатели выключены. Вот как узнать, что к чему:

• A: Основные выступы. Они всегда под напряжением, даже когда главный выключатель выключен. НИКОГДА НЕ ПРИКАСАЙТЕСЬ К НИМ.
• B: Основные кабели. Черные всегда живы. И хотя они изолированы, не прикасайтесь к ним.
• C: Главный выключатель. Всегда выключайте его перед снятием крышки панели.
• D: Размыкатель. Горячий провод (обычно красный или черный) от каждой цепи подключается к выключателю. Если вы устанавливаете выключатель AFCI (как показано на следующих страницах), вы также подключите к нему нейтральный провод.
• E: Выключатель шины. Распределяет питание от главного выключателя на отдельные автоматические выключатели. Каждый выключатель защелкивается на шине.
• Ж: Нейтральная шина. Сюда подключаются все заземляющие и нейтральные (белые) провода. Если вы устанавливаете стандартный выключатель, сюда также подключается нейтральный (белый) провод. Если вы устанавливаете прерыватель цепи дугового замыкания (AFCI), вы подключаете нейтраль к выключателю и прокладываете «косичку» к нулевой шине.
• G: Место для выключателя. На этой панели есть место для еще трех выключателей. Вы можете установить новый гидромолот на любом открытом пространстве.

Плюс: взгляните на эти 11 эпических электрических сбоев из реальной жизни.

Семейный мастер на все руки

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 31 марта 2021 г.

Похожие проекты

Как соединить два провода в распределительной коробке — Официальный сайт TOSUNlux

Распределительные коробки — это пластиковые или металлические коробки, которые используются в домах или квартирах для соединения проводов. Соединение внутри коробки известно как ответвленная цепь и обычно означает конец кабельной трассы. Распределительной коробке нужен легкий доступ к проводам, так как все провода подключены в здании. Вам просто нужно снять обшивку распределительной коробки для ремонта или для добавления дополнительных проводов. Распределительные коробки также предотвращают повреждение провода из-за дождя или любого другого вредного воздействия окружающей среды. Эта коробка также защищала провода от несанкционированного вмешательства.

Некоторые основы проводки распределительной коробки

Обычно распределительная коробка в доме или на заводе используется для подключения одного источника питания к нескольким розеткам. Например, распределительная коробка может содержать один проводной источник питания, который подключен к нескольким источникам питания. Обычно они изготавливаются из твердого металла или пластика и обычно имеют длину от двух с половиной до 3 ½ дюймов.

Материал распределительной коробки зависит от того, должна ли ваша распределительная коробка выдерживать какой-либо вес. Подобно тому, как металлические распределительные коробки могут поддерживать светильники, с другой стороны, пластиковые распределительные коробки не могут выдержать такой вес. Еще одним дополнительным преимуществом использования пластиковых распределительных коробок является то, что их проще монтировать, чем металлические. Тем не менее, распределительная коробка предназначена только для покрытия сростков проводов, будь то металл или пластик.

Почему сращивания должны быть в соединительных коробках?

Все места сращивания проводов должны быть заключены в распределительную коробку в доме или здании в соответствии с электротехническими нормами. Но иногда пропускаются соединения проводов, что приводит к пожароопасности. Любой провод, подвергающийся воздействию окружающей среды, может быть опасен. Несчастным случаям особенно подвержены оголенные сращивания проводов, потому что о них можно споткнуться, они деформируются или выбрасывают искры, которые могут быть опасны как для детей, так и для домашних животных. Распределительные коробки могут быть хорошей альтернативой игнорированию опасности. Они полезны для срезов проводов, потому что они также позволяют профессионалам определить место соединения проводов.

Как подключить провод к распределительной коробке?

Распределительная коробка используется для создания всех проводных соединений в доме, называемых сращиванием. Распределительная коробка часто подключается к электрической розетке. Сращивание в распределительной коробке значительно снижает риск поражения электрическим током из-за контакта соединительных проводов с легковоспламеняющимися предметами.

После подключения новой распределительной коробки к потолку другие стены готовы к подключению проводов.

• Чтобы установить новую распределительную коробку в вашем доме, сначала отключите главный выключатель питания в доме, где вы собираетесь установить новую распределительную коробку.

• Перед подключением основной распределительной коробки проверьте с помощью тестера цепи подключение к электрической розетке в комнате и подключите ту же цепь, чтобы убедиться, что питание правильно отключено, прежде чем пытаться добавить дополнительные провода в свой дом.

• Затем возьмите отвертку и молоток, чтобы выбить отверстие в стене, где вы хотите установить распределительную коробку для ввода кабеля.

• Попробуйте вставить провод через весь кабель в электрическую коробку розетки. Также можно попробовать придвинуть его к стене в сторону распределительной коробки. Вы можете выбрать любую технику для вставки провода в распределительную коробку. На распределительной коробке используйте рыбий хвост, чтобы протянуть конец кабеля через кабельный зажим.

• Попытайтесь вытянуть электрические кабели из распределительной коробки электронной коробки не менее чем на шесть дюймов. Наконец, обрежьте лишнюю проволоку с помощью кусачек.

• Вставьте еще один отрезок электрического кабеля от распределительной коробки к электрической розетке. Проложите конец электрического кабеля с зажимом кабеля на распределительной коробке и проложите кабель через стенную розетку. Снова с помощью рыболовной ленты протяните конец кабеля в электрическую коробку. Попробуйте оставить 6-дюймовый электрический кабель на обоих концах коробки и обрезать остальную часть с помощью кусачек.

• Теперь отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля с помощью универсального ножа, чтобы увидеть комбинацию цветовых кодов изолированных проводов внутри нее.

• Затем цветовой код отделяется с помощью инструментов для зачистки проводов. Убедитесь, что вы задели 3/8 дюйма изоляционной оболочки.

• Вставьте конец белого провода в новое крепление белого провода в распределительной коробке. Чтобы получилось ровно, попробуйте обрезать лишнюю проволоку с помощью кусачек. Теперь скрутите проволоку по часовой стрелке и закрутите гайку. Убедитесь, что он закрывает концы оголенного металла. Таким же образом подключите зеленый и черный провод к новым проводам распределительных коробок соответственно.

• Подсоедините все провода в один день с помощью гаек для проводов. Если провода соединяются с электрическими розетками с помощью клеммного винта, поверните черный провод против часовой стрелки вокруг латунного клеммного винта и затяните винт с помощью отвертки. Таким же образом белый провод проходит против часовой стрелки вокруг серебристого клеммного винта и затягивает винт отверткой.

• Наконец, наденьте крышку распределительной коробки на распределительную коробку и привинтите ее.
