Теплопроводность строительных материалов, что это, таблица

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Содержание статьи

• 1 Что такое теплопроводность и термическое сопротивление
• 2 Таблица теплопроводности теплоизоляционных материалов
• 3 Таблица теплопроводности строительных материалов
• 4 Как рассчитать толщину стен
  • 4.1 Расчет толщины стены, толщины утеплителя, отделочных слоев
  • 4. 2 Пример расчета толщины утеплителя

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала	Коэффициент теплопроводности Вт/(м·°C)
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Войлок шерстяной	0,036-0,041	0,038-0,044	0,044-0,050
Каменная минеральная вата 25-50 кг/м3	0,036	0,042	0,,045
Каменная минеральная вата 40-60 кг/м3	0,035	0,041	0,044
Каменная минеральная вата 80-125 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 140-175 кг/м3	0,037	0,043	0,0456
Каменная минеральная вата 180 кг/м3	0,038	0,045	0,048
Стекловата 15 кг/м3	0,046	0,049	0,055
Стекловата 17 кг/м3	0,044	0,047	0,053
Стекловата 20 кг/м3	0,04	0,043	0,048
Стекловата 30 кг/м3	0,04	0,042	0,046
Стекловата 35 кг/м3	0,039	0,041	0,046
Стекловата 45 кг/м3	0,039	0,041	0,045
Стекловата 60 кг/м3	0,038	0,040	0,045
Стекловата 75 кг/м3	0,04	0,042	0,047
Стекловата 85 кг/м3	0,044	0,046	0,050
Пенополистирол (пенопласт, ППС)	0,036-0,041	0,038-0,044	0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)	0,029	0,030	0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3	0,11	0,14	0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3	0,13	0,22	0,28
Пеностекло, крошка, 100 — 150 кг/м3	0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3	0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3	0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3	0,085-0,1
Пеноблок 100 — 120 кг/м3	0,043-0,045
Пеноблок 121- 170 кг/м3	0,05-0,062
Пеноблок 171 — 220 кг/м3	0,057-0,063
Пеноблок 221 — 270 кг/м3	0,073
Эковата	0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3	0,029	0,031	0,05
Пенополиуретан (ППУ) 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ) 80 кг/м3	0,041	0,042	0,04
Пенополиэтилен сшитый	0,031-0,038
Вакуум	0
Воздух +27°C. 1 атм	0,026
Ксенон	0,0057
Аргон	0,0177
Аэрогель (Aspen aerogels)	0,014-0,021
Шлаковата	0,05
Вермикулит	0,064-0,074
Вспененный каучук	0,033
Пробка листы 220 кг/м3	0,035
Пробка листы 260 кг/м3	0,05
Базальтовые маты, холсты	0,03-0,04
Пакля	0,05
Перлит, 200 кг/м3	0,05
Перлит вспученный, 100 кг/м3	0,06
Плиты льняные изоляционные, 250 кг/м3	0,054
Полистиролбетон, 150-500 кг/м3	0,052-0,145
Пробка гранулированная, 45 кг/м3	0,038
Пробка минеральная на битумной основе, 270-350 кг/м3	0,076-0,096
Пробковое покрытие для пола, 540 кг/м3	0,078
Пробка техническая, 50 кг/м3	0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50. 13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотность	Коэффициент теплопроводности
	в сухом состоянии	при нормальной влажности	при повышенной влажности
ЦПР (цементно-песчаный раствор)	0,58	0,76	0,93
Известково-песчаный раствор	0,47	0,7	0,81
Гипсовая штукатурка	0,25
Пенобетон, газобетон на цементе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементе, 800 кг/м3	0,21	0,33	0,37
Пенобетон, газобетон на цементе, 1000 кг/м3	0,29	0,38	0,43
Пенобетон, газобетон на извести, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на извести, 800 кг/м3	0,23	0,39	0,45
Пенобетон, газобетон на извести, 1000 кг/м3	0,31	0,48	0,55
Оконное стекло	0,76
Арболит	0,07-0,17
Бетон с природным щебнем, 2400 кг/м3	1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3	0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3	0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3	0,56
Бетон на каменном щебне, 2200-2500 кг/м3	0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3	0,3-0,7
Керамическийй блок поризованный	0,2
Вермикулитобетон, 300-800 кг/м3	0,08-0,21
Керамзитобетон, 500 кг/м3	0,14
Керамзитобетон, 600 кг/м3	0,16
Керамзитобетон, 800 кг/м3	0,21
Керамзитобетон, 1000 кг/м3	0,27
Керамзитобетон, 1200 кг/м3	0,36
Керамзитобетон, 1400 кг/м3	0,47
Керамзитобетон, 1600 кг/м3	0,58
Керамзитобетон, 1800 кг/м3	0,66
ладка из керамического полнотелого кирпича на ЦПР	0,56	0,7	0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3)	0,35	0,47	0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3)	0,41	0,52	0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3)	0,47	0,58	0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3)	0,7	0,76	0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот	0,64	0,7	0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот	0,52	0,64	0,76
Известняк 1400 кг/м3	0,49	0,56	0,58
Известняк 1+600 кг/м3	0,58	0,73	0,81
Известняк 1800 кг/м3	0,7	0,93	1,05
Известняк 2000 кг/м3	0,93	1,16	1,28
Песок строительный, 1600 кг/м3	0,35
Гранит	3,49
Мрамор	2,91
Керамзит, гравий, 250 кг/м3	0,1	0,11	0,12
Керамзит, гравий, 300 кг/м3	0,108	0,12	0,13
Керамзит, гравий, 350 кг/м3	0,115-0,12	0,125	0,14
Керамзит, гравий, 400 кг/м3	0,12	0,13	0,145
Керамзит, гравий, 450 кг/м3	0,13	0,14	0,155
Керамзит, гравий, 500 кг/м3	0,14	0,15	0,165
Керамзит, гравий, 600 кг/м3	0,14	0,17	0,19
Керамзит, гравий, 800 кг/м3	0,18
Гипсовые плиты, 1100 кг/м3	0,35	0,50	0,56
Гипсовые плиты, 1350 кг/м3	0,23	0,35	0,41
Глина, 1600-2900 кг/м3	0,7-0,9
Глина огнеупорная, 1800 кг/м3	1,4
Керамзит, 200-800 кг/м3	0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3	0,23-0,41
Керамзитобетон, 500-1800 кг/м3	0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3	0,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м3	0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3	0,93
Бутовая кладка средней плотности, 2000 кг/м3	1,35
Листы гипсокартона, 800 кг/м3	0,15	0,19	0,21
Листы гипсокартона, 1050 кг/м3	0,15	0,34	0,36
Фанера клеенная	0,12	0,15	0,18
ДВП, ДСП, 200 кг/м3	0,06	0,07	0,08
ДВП, ДСП, 400 кг/м3	0,08	0,11	0,13
ДВП, ДСП, 600 кг/м3	0,11	0,13	0,16
ДВП, ДСП, 800 кг/м3	0,13	0,19	0,23
ДВП, ДСП, 1000 кг/м3	0,15	0,23	0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3	0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3	0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3	0,2	0,29	0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3	0,29	0,35	0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3	0,35
Листы асбоцементные плоские, 1600-1800 кг/м3	0,23-0,35
Ковровое покрытие, 630 кг/м3	0,2
Поликарбонат (листы), 1200 кг/м3	0,16
Полистиролбетон, 200-500 кг/м3	0,075-0,085
Ракушечник, 1000-1800 кг/м3	0,27-0,63
Стеклопластик, 1800 кг/м3	0,23
Черепица бетонная, 2100 кг/м3	1,1
Черепица керамическая, 1900 кг/м3	0,85
Черепица ПВХ, 2000 кг/м3	0,85
Известковая штукатурка, 1600 кг/м3	0,7
Штукатурка цементно-песчаная, 1800 кг/м3	1,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование	Коэффициент теплопроводности
	В сухом состоянии	При нормальной влажности	При повышенной влажности
Сосна, ель поперек волокон	0,09	0,14	0,18
Сосна, ель вдоль волокон	0,18	0,29	0,35
Дуб вдоль волокон	0,23	0,35	0,41
Дуб поперек волокон	0,10	0,18	0,23
Пробковое дерево	0,035
Береза	0,15
Кедр	0,095
Каучук натуральный	0,18
Клен	0,19
Липа (15% влажности)	0,15
Лиственница	0,13
Опилки	0,07-0,093
Пакля	0,05
Паркет дубовый	0,42
Паркет штучный	0,23
Паркет щитовой	0,17
Пихта	0,1-0,26
Тополь	0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название	Коэффициент теплопроводности		Название	Коэффициент теплопроводности
Бронза	22-105		Алюминий	202-236
Медь	282-390		Латунь	97-111
Серебро	429		Железо	92
Олово	67		Сталь	47
Золото	318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т. д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5  кирпича.
2. Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.

   Рассчитывать придется все ограждающие конструкции

3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

Таблица теплопроводности строительных материалов, рекомендации

Комфорт и уют в доме во многом зависят от грамотно рассчитанного теплообмена ещё на этапе строительства. Для этого учитывают всё. Чтобы расчёты были более точными, а сделать их было гораздо легче, применяется таблица теплопроводности строительных материалов. С её помощью можно рассчитать, насколько тепло будет в доме и насколько экономнее получится его отопление. Рассмотрим основные параметры теплопроводности различных материалов и методику вычисления подобной величины общей конструкции.

Чем ниже теплопроводность строительных материалов, тем теплее в доме

Содержание статьи

• 1 Что такое теплопроводность, термическое сопротивление и коэффициент теплопроводности
• 2 Основные параметры, от которых зависит величина теплопроводности
• 3 Коэффициент теплопроводности строительных материалов – таблицы
  • 3. 1 Таблица теплопроводности кирпича
  • 3.2 Таблица теплопроводности металлов
  • 3.3 Таблица теплопроводности дерева
  • 3.4 Таблица проводимости тепла бетонов
  • 3.5 Какой коэффициент теплопроводности у воздушной прослойки
• 4 Калькулятор расчёта толщины стены по теплопроводности

Что такое теплопроводность, термическое сопротивление и коэффициент теплопроводности

Что же за «зверь» − теплопроводность? Если «расшифровать» сложное физическое определение, то можно получить следующее пояснение. Теплопроводность – свойство, которым обладают все строительные материалы. Характеризуется способностью отдавать тепло от нагретого предмета более холодному. Чем быстрее и интенсивнее это происходит, тем холоднее сам материал, соответственно, и строение из него нуждается в более интенсивном обогреве. Что не очень эффективно, особенно в денежном плане.

Для оценки величины теплопроводности используются специальные коэффициенты, которые уже заранее выявлены. ГОСТ 30290-94 контролирует методы определения подобной характеристики. Последняя нераздельно связана с термическим сопротивлением, которое означает сопротивление слоя теплоотдачи. В случае многослойного материала оно рассчитывается как сумма термических сопротивлений отдельных слоёв. Сама же эта величина равна отношению толщины слоя к коэффициенту.

ИСТ-1 – прибор для определения теплопроводности

Внимание! Для упрощённого расчёта теплосопротивления стены в сети можно найти калькулятор с доступным и понятным интерфейсом.

Как видите, в определении теплопроводности нет ничего сложного и непонятного. Зная все подобные характеристики будущих материалов, можно составить «энергоэффективный бутерброд», но только при условии учёта всех обстоятельств, которые будут влиять на теплоэффективность каждого слоя конструкции.

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

1. Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором.

   Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором

2. Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов.

   Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью

3. Влажность – злокачественный фактор, повышающий скорость прохождения тепла. Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.

«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

Коэффициент теплопроводности строительных материалов – таблицы

Теплоизоляционные свойства материалов прекрасно демонстрируют сводные таблицы, в которых представлены нормативные показатели.

Таблица коэффициентов теплоотдачи материалов. Часть 1Проводимость тепла материалов. Часть 2Таблица теплопроводности изоляционных материалов для бетонных полов

Но эти таблицы теплопроводности материалов и утеплителей учли далеко не все значения. Рассмотрим подробнее теплоотдачу основных строительных материалов.

Таблица теплопроводности кирпича

Как уже успели убедиться, кирпич – не самый «тёплый» стеновой материал. По теплоэффективности он отстаёт от дерева, пенобетона и керамзита. Но при грамотном утеплении из него получаются уютные и тёплые дома.

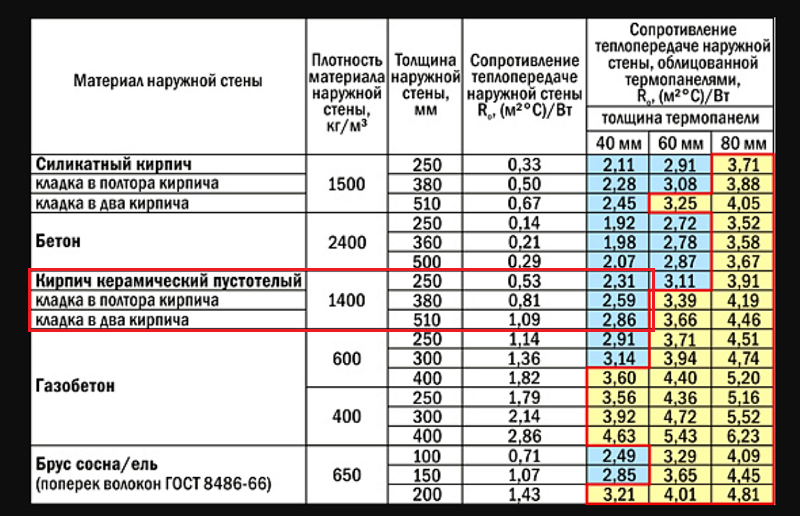

Сравнение теплопроводности строительных материалов по толщине (кирпич и пенобетон)

Но не все виды кирпича имеют одинаковый коэффициент теплопроводности (λ). Например, у клинкерного он самый большой – 0,4−0,9 Вт/(м·К). Поэтому строить из него что-то нецелесообразно. Чаще всего его применяют при дорожных работах и укладке пола в технических зданиях. Самый малый коэффициент подобной характеристики у так называемой теплокерамики – всего 0,11 Вт/(м·К). Но подобное изделие также отличается и большой хрупкостью, что максимально минимизирует область его применения.

Неплохое соответствие прочности и теплоэффективности у силикатных кирпичей. Но кладка из них также нуждается в дополнительном утеплении, и в зависимости от региона строительства, возможно, ещё и в утолщении стены. Ниже приведена сравнительная таблица значений проводимости тепла различными видами кирпичей.

Теплопроводность разных видов кирпичей

Таблица теплопроводности металлов

Теплопроводность металлов не менее важна в строительстве, например, при выборе радиаторов отопления. Также без подобных значений не обойтись при сварке ответственных конструкций, производстве полупроводников и различных изоляторов. Ниже приведены сравнительные таблицы проводимости тепла различных металлов.

Теплоэффективность разных видов металлов. Часть 1Теплоэффективность разных видов металлов. Часть 2Теплоэффективность разных видов металлов. Часть 3

Таблица теплопроводности дерева

Древесина в строительстве негласно относится к элитным материалам для возведения домов. И это не только из-за экологичности и высокой стоимости. Самые низкие коэффициенты теплопроводности у дерева. При этом подобные значения напрямую зависят от породы. Самый низкий коэффициент среди строительных пород имеет кедр (всего 0,095 Вт/(м∙С)) и пробка. Из последней строить дома очень дорого и проблемно. Но зато пробка для покрытия пола ценится из-за своей невысокой проводимости тепла и хороших звукоизоляционных качеств. Ниже представлены таблицы теплопроводности и прочности различных пород.

Проводимость тепла дереваПрочность разных пород древесины

Таблица проводимости тепла бетонов

Бетон в различных его вариациях является самым распространённым строительным материалом на сегодня, хотя и не является самым «тёплым». В строительстве различают конструкционные и теплоизоляционные бетоны. Из первых возводят фундаменты и ответственные узлы зданий с последующим утеплением, из вторых строят стены. В зависимости от региона к таковым либо применяется дополнительное утепление, либо нет.

Сравнительная таблица теплоизоляционных бетонов и теплопроводности различных стеновых материалов

Наиболее «тёплым» и прочным считает газобетон. Хотя это не совсем так. Если сравнивать структуру пеноблоков и газобетона, можно увидеть существенные различия. У первых поры замкнутые, когда же у газосиликатов большинство их открытые, как бы «рваные». Именно поэтому в ветреную погоду неутеплённый дом из газоблоков очень холодный. Эта же причина делает подобный лёгкий бетон более подверженным к воздействиям влаги.

Какой коэффициент теплопроводности у воздушной прослойки

В строительстве зачастую используют воздушные ветронепродуваемые прослойки, которые только увеличивают проводимость тепла всего здания. Также подобные продухи необходимы для вывода влаги наружу. Особое внимание проектированию подобных прослоек уделяется в пенобетонных зданиях различного назначения. У подобных прослоек также есть свой коэффициент теплопроводности в зависимости от их толщины.

Таблица проводимости тепла воздушных прослоек

Калькулятор расчёта толщины стены по теплопроводности

На практике подобные данные применяют часто и не только профессиональными проектировщиками. Нет ни одного закона, запрещающего самостоятельно создавать проект своего будущего дома. Главное, чтобы тот соответствовал всем нормативам и СНиПам. Чтобы рассчитать теплопроводность стены, можно воспользоваться специальным калькулятором. Подобное «чудо прогресса» можно как установить к себе на компьютер в качестве приложения, так и воспользоваться услугой онлайн.

Окно расчёта калькулятора

В нём нет премудростей. Просто выбираешь необходимые данные и получаешь готовый результат.

Расчёт толщины стен с использованием глиняного обыкновенного кирпича на цементно-песчаном растворе

Существуют и более сложные калькуляторы расчёта, где учитываются все слои стен, пример подобного расчётного «механизма» показан на фото ниже.

Расчёт проводимости тепла всех прослоек стен

Конечно, теплоэффективность будущего здания – это вопрос, требующий пристального внимания. Ведь от него зависит, насколько тепло будет в доме и насколько экономно будет его отапливать. Для каждого климатического региона существуют свои нормы коэффициентов теплопроводности ограждающих конструкций. Можно рассчитать самостоятельно теплоэффективность, но если возникают проблемы, лучше обратиться за помощью к специалистам.



Обсудить0

Предыдущая

Строительные материалыИз чего делают цемент: от теории к практике

Следующая

Строительные материалыКрепкий пол в каждый дом: ламинат или линолеум — что лучше

Металлы, металлические элементы и сплавы

Теплопроводность обычных металлов, металлических элементов и сплавов.

Рекламные ссылки

Теплопроводность — k — это количество теплоты, передаваемое из-за единичного градиента температуры в единицу времени в установившихся условиях в направлении, нормальном к поверхности единицы площади. Теплопроводность — к — используется в уравнении Фурье.

• Расчет кондуктивной теплопередачи
• Расчет общего коэффициента теплопередачи

900 20 9004 8″ 9004 8 -73 90 048 » 90 048 104 900 20 90 048 » 9 0048 83 90 020 12 7 90 048 0 9 0048 304 900 48 0 9 0044 9002 0 9004 8 дюймов 90 020 9004 8 127 900 48 420 9 0044 90 048 Сталь – Хром Никель, 20 % Cr, 15 % Ni 9 0048 -73 90 048 Титан 9 0048 » 9004 8 327 9 0048 43,9 90 048 — 73

Металл, металлический элемент или сплав	Температура — t — ( o 90 030 С)	Теплопроводность — к — (Вт/м·К)
Алюминий	-73	237
» 9004 9	0	236
»	127	240
»	327	232
» 9 0049	527	220
Алюминий — дюралюминий (94-96% Al, 3-5% Cu, след Mg)	20	164
Алюминий-силумин (87% Al, 13% Si)	20	164
Алюминиевая бронза	0–25	70
Алюминий сплав 3003, прокат	0 — 25	190
Алюминиевый сплав 2014. отожженный	0 — 25	190
Алюминиевый сплав 360	0 — 25	150
Сурьма	-73	30,2
»	0	25,5
»	127	2 1.2
»	327	18.2
»	527	16,8
Бериллий	-73	301
»	0	218
»	127	161
327	126
»	527	107
»	7 27	89
»	927	73
Бериллиевая медь 25	0 — 25	80
Висмут	9,7
»	0	8,2
Бор	— 73	52,5
»	0	31,7
»	127 9004 9	18,7
»	327	11. 3
»	527	8.1
»	727	6 .3
»	927	5,2
Кадмий	-73	99,3 900 49
»	0	97,5
»	127	94,7
Ces иум	-73	36,8
»	0	36.1
Хром	-73	111
0	94,8
»	127	87,3
» 9004 9	327	80,5
»	527	71,3
»	727 9 0049	65,3
»	927	62,4
Кобальт	-73	122
»	0
»	127	84,8
Медь	-73	413 9 0049
»	0	401
»	127	392
»	327	383
»	527	371
»	727	357
927	342
Медь электролитическая (ЭТП)	0 — 25	390
Медь – Адмиралтейская латунь	20	111
Медь – алюминий Бронза (95 % Cu, 5 % Al)	20
Медь — бронза (75% Cu, 25% Сн)	20	26
Медь — латунь (желтая латунь) (70% Cu, 30% Zn)	20	111
Медь — Картридж латунный (UNS C26000)	20	120
Медь — константан (60 % Cu, 40 % Ni)	20	22,7
Медь — нейзильбер (62 % Cu, 15 % Ni, 22 % Zn) 9 0049	20	24,9
Медь – фосфористая бронза (10% Sn, UNS C52400)	20	50
Медь — красная латунь (85% Cu, 9% Sn, 6% Zn)	20	61
Мельхиор	20	29
Германий	43,2
»	327	27,3
«	527	19,8
»	727	17,4
»	927	17,4
Золото	-73	327
»	318
»	127	312
»	327
»	527	292
»	727	278
»	927	262
Гафний	-73	24,4
»	0	23,3
»	127	22,3
»	327	21,3
» 9004 9	527	20,8
«	727	20,7
»	927	20,9
Hastelloy C 900 49	0 — 25	12
Инконель	21 — 100	15
Инколой 9004 9	0 – 100	12
Индий	-73	89,7
»	83,7
»	127	75,5
Иридий	-73	153
»	0	148
»	127	144
»	327	138
»	527	132
»	727	126
»	927	120
Железо	-73	94
»	0	83,5
»	127	69,4
»	327	54,7
»	527	43,3
»	727	32,6
»	927	28,2
Чугун — литой	20	52
Чугун — перлитный с шаровидным графитом	100	31 90 049
Железо — кованое	20	59
Свинец	-73	36,6
»	0	35,5
»	127	3 3,8
»	327	31,2
Химический свинец	0 — 25	35
Сурьмяный свинец (твердый свинец)	0 — 25	3 0
Литий	-73	88. 1
»	0	79.2
»	127	72.1
Магний	-73	159
»	0	157
»	127	153
»	327	1 49
»	527	146
Магниевый сплав AZ31B	0 — 25	100
Марганец	-73	7,17
»	0	7,68
Меркурий	-73	28,9
Молибден	-73	143
»	0	139
»	127	134
»	327	126
»	527	118
»	727	112
»	927	105
Монель	0 – 100	26
Никель	-73	106
»	0	94
»	127	80. 1
»	327	65,5
»	527	67,4
»	727	71,8
»	927	76.1
Никель — деформируемый	0 – 100	61 – 90
Мельхиор 50 -45 (Константан )	0 — 25	20
Ниобий (Колумбий)	— 73	52,6
»	0	53,3
»	127 9004 9	55,2
»	327	58,2
»	527	61,3
»	727	64,4
»	927	67,5
Осмий	20	61
Паллад иум		75,5
Платина	-73	72,4
»	0	71,5 9 0049
»	127	71,6
»	327	73,0
»	527	75,5
»	727	78,6
»	927	8 2,6
Плутоний	20	8,0
Калий	-73	104
0	104
»	127	52
Красная латунь	0 — 25	160
Рений	-73	51
»	0	48,6
»	127	46,1
»	327	44,2
»	527	44,1
»	727	44,6
»	927	45,7
Родий 9004 9	-73	154
»	0	151
»	127	146
»	327	136
»	527	127 900 49
»	727	121
»	927	115
Рубидий	-73	58,9
»	0	58,3
Селен	20	0,52
Кремний	-73	264
»	0	168
»	98,9
«	327	61,9
»	527	42,2
»	727	31,2
»	927	25,7
Серебро	-73	403
»	0	428
»	127
»	327	405
»	527	389
»	727	37 4
»	927	358
Натрий	-73	138
»	0	135
Припой 50 — 50	0 — 25	50
Сталь – углеродистая, 0,5% C	20	54
Сталь — углерод, 1% C	20	43
Сталь — углерод, 1,5% C	20	36
»	400	36
»	122	33
Сталь – хром, 1% Cr	20	61
Сталь – хром, 5% Cr	20	40
Сталь — Хром, 10% Кр	20	31
Сталь — Хром Никель, 15% Cr, 10% Ni	20	19
20	15,1
Сталь — Hastelloy B	20	10
Сталь — Hastelloy C	21	8,7
Сталь — никель, 10% Ni	20	26
Сталь – никель, 20 % Ni	20	19
Сталь – никель, 40 % Ni	20	10
Сталь – никель, 60% Ni	20	19
Сталь – хром-никель, 80 % Ni, 15 % Ni	20	17
Сталь – хром-никель, 40 % Ni, 15 % Ni	20	11,6
Сталь — Марганец , 1% Mn	20	50
Сталь – нержавеющая, тип 304	20	14,4
Сталь – нержавеющая, тип 347	20	14,3
Сталь — вольфрам, 1% W	20	66
Сталь — кованый углерод	0	59
Тантал	-73 90 049	57,5 ​​
»	0	57,4
»	127	57,8
»	327	58,9
»	527	59,4
»	727	60,2 9 0049
»	927	61
Торий	20	42
Олово	73,3
»	0	68,2
»	127	62,2
-73	24,5
»	0	22,4
» 9004 9	127	20,4
»	327	19,4
»	527 9 0049	19,7
»	727	20. 7
»	927	22
Вольфрам	-73	197
»	0	182
»	127	162 9 0049
»	327	139
»	527	128
727	121
«	927	115
Уран	-73	25.1
»	0	27
»	127	29,6
»	34
»	527	38,8
»	727
»	927	49
Ванадий	-73	31,5
»	0	31. 3
»	427	32,1
»	327	34,2
»	527	36,3
»	727	38,6
»	927	41,2
Цинк	-73	123
»	0	122
» 90 049	127	116
»	327	105
Цирконий	25,2
»	0	23,2
»	127 9004 9	21,6
»	327	20,7
»	527	21,6
»	727	23. 7
»	927	25.7

• Онлайн-конвертер теплопроводности

Сплавы — Температура и теплопроводность

Температура и теплопроводность для

• Hastelloy A
• Inconel
• Nichrome V
• Ковар
• Advance
• Монель

сплавы:

Рекламные ссылки

Связанные темы

Связанные документы

Рекламные ссылки

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д., в свою модель Sketchup с помощью Engineering ToolBox — расширения SketchUp, которое можно использовать с потрясающими, интересными и бесплатными приложениями SketchUp Make и SketchUp Pro. .Добавьте расширение Engineering ToolBox в свой SketchUp из хранилища расширений SketchUp Pro Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложения на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочитайте Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочитайте AddThis Privacy для получения дополнительной информации.

Реклама в ToolBox

Если вы хотите продвигать свои товары или услуги в Engineering ToolBox — используйте Google Adwords. Вы можете настроить таргетинг на Engineering ToolBox с помощью управляемых мест размещения AdWords.

Citation

Эту страницу можно цитировать как

• Engineering ToolBox, (2005). Металлы, металлические элементы и сплавы. Теплопроводность . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/thermal-conductivity-metals-d_858.html [дата доступа, мес. год].

Изменить дату доступа.

. .

закрыть

Таблица теплопроводности изоляционных материалов

Связанные ресурсы: теплопередача

Таблица теплопроводности изоляционных материалов

Технология теплопередачи

900 04 Таблица теплопроводности различных изоляционных материалов

Значения R на дюйм в единицах СИ и имперских единицах (Типичные значения являются приблизительными, основанными на среднем значении доступных результатов. Диапазоны отмечены знаком «–».

Материал	м 2 ·K/(Вт·дюйм)	фут 2 ·°F·ч/(БТЕ·дюйм)	м·К/Вт
Панель с вакуумной изоляцией	7,04 !5,28–8,8	3000 !Р-30–Р-50
Кремнеземный аэрогель	1,76 !1,76	1000 !R-10
Жесткая панель из полиуретана (вспененный ХФУ/ГХФУ) начальный	1,32 !1,23–1,41	0700 !Р-7–Р-8
Жесткая панель из полиуретана (вспененный CFC/HCFC) для возраста 5–10 лет	1. 1 !1.10	0625 !R-6.25
Жесткая панель из полиуретана (вспененный пентан) начальная	1,2 !1,20	0680 !R-6.8
Жесткая панель из полиуретана (вспененный пентан) для возраста 5–10 лет	0,97 !0,97	0550 !R-5.5
Фольгированная жесткая панель из полиуретана (вспененный пентан)			45-48
Жесткая панель из полиизоцианурата с фольгированным покрытием (вспененный пентан) начальный	1,2 !1,20	0680 !R-6.8	55
Жесткая панель из полиизоцианурата с фольгированным покрытием (вспененный пентан) для возраста 5–10 лет	0,97 !0,97	0550 !R-5.5
Полиизоциануратная пена для распыления	1,11 !0,76–1,46	0430 !R-4.3–R-8.3
Напыляемый пенополиуретан с закрытыми порами	1,055 !0,97–1,14	0550 !R-5,5–R-6,5
Фенольная пена для распыления	1,04 !0,85–1,23	0480 !R-4. 8–R-7
Утеплитель для одежды Thinsulate	1.01 !1.01	0575 !R-5.75
Карбамидоформальдегидные панели	0,97 !0,88–1,06	0500 !Р-5–Р-6
Пена мочевины	0,924 !0,92	0525 !R-5.25
Экструдированный пенополистирол (XPS) высокой плотности	0,915 !0,88–0,95	0500 !Р-5–Р-5.4	26-40
Полистирольная плита	0,88 !0,88	0500 !R-5.00
Жесткая панель из фенола	0,79 !0,70–0,88	0400 !Р-4–Р-5
Карбамидоформальдегидная пена	0,755 !0,70–0,81	0400 !Р-4–Р-4,6
Войлок из стекловолокна высокой плотности	0,755 !0,63–0,88	0360 !R-3.6–R-5
Экструдированный пенополистирол (XPS) низкой плотности	0,725 !0,63–0,82	0360 !R-3. 6–R-4.7
Icynene сыпучий (разливной)	0,7 !0,70	0400 !Р-4
Формованный пенополистирол (EPS) высокой плотности	0,7 !0,70	0420 !R-4.2	22-32
Пена для дома	0,686 !0,69	0390 !R-3.9
Рисовая шелуха	0,5 !0,50	0300 !R-3.0	24
Войлок из стекловолокна	0,655 !0,55–0,76	0310 !R-3.1–R-4.3
Хлопчатобумажная вата (утеплитель Blue Jean)	0,65 !0,65	0370 !R-3.7
Формованный пенополистирол (EPS) низкой плотности	0,65 !0,65	0385 !R-3.85
Айсинин спрей	0,63 !0,63	0360 !R-3.6
Напыляемая полиуретановая пена с открытыми порами	0,63 !0,63	0360 !R-3.6
Картон	0,61 !0,52–0,7	0300 !Р-3–Р-4
Войлок из каменной и шлаковой ваты	0,6 !0,52–0,68	0300 !Р-3–Р-3,85
Наполнитель из целлюлозы	0,595 !0,52–0,67	0300 !Р-3–Р-3,8
Влажный спрей из целлюлозы	0,595 !0,52–0,67	0300 !Р-3–Р-3,8
Каменная и шлаковая вата насыпная	0,545 !0,44–0,65	0250 !R-2,5–R-3,7
Наполнитель из стекловолокна	0,545 !0,44–0,65	0250 !R-2,5–R-3,7
Вспененный полиэтилен	0,52 !0,52	0300 !Р-3
Цементная пена	0,52 !0,35–0,69	0200 !Р-2–Р-3. 9
Насыпной перлит	0,48 !0,48	0270 !R-2.7
Деревянные панели, такие как обшивка	0,44 !0,44	0250 !R-2.5	9
Жесткая панель из стекловолокна	0,44 !0,44	0250 !R-2.5
Насыпной вермикулит	0,4 !0,38–0,42	0213 !R-2.13–R-2.4
Вермикулит	0,375 !0,38	0213 !R-2.13	16-17
Тюк соломы	0,26 !0,26	0145 !R-1.45	16-22
Паперкрет		0260 !R-2.6-R-3.2
Мягкая древесина (большинство)	0,25 !0,25	0141 !R-1.41	7,7
Древесная щепа и другие сыпучие изделия из древесины	0,18 !0,18	0100 !R-1
Снег	0,18 !0,18	0100 !Р-1
Твердая древесина (большинство)	0,12 !0,12	0071 !R-0,71	5,5
Кирпич	0,03 !0,030	0020 !R-0. 2	1,3-1,8
Стекло	0,024 !0,025	0024 !R-0.14
Залитый бетон	0,014 !0,014	0008 !R-0,08	0,43-0,87

Пробка

Пробка, вероятно, является одним из старейших изоляционных материалов, используемых в коммерческих целях, а в прошлом она была наиболее широко используемым изоляционным материалом в холодильной промышленности. В настоящее время из-за дефицита пробковых деревьев его цена относительно высока по сравнению с другими изоляционными материалами. Поэтому его применение весьма ограничено, за исключением некоторых фундаментов машин для снижения передачи вибраций. Он доступен в виде вспененных плит или плит, а также в гранулированном виде, его плотность варьируется от 110 до 130 кг/м 3 , а среднее механическое сопротивление составляет 2,2 кг/м 2 . Его можно использовать только до температуры 65 °C. Обладает хорошей теплоизоляционной эффективностью, достаточно устойчив к сжатию и трудно воспламеняется. Его основным техническим ограничением является склонность к поглощению влаги со средней паропроницаемостью 12,5 г см м -2 сут -1 мм рт.ст. -1 . В таблице A и B приведены некоторые типичные характеристики пробки.

ТАБЛИЦА A
Значения теплопроводности и плотности при 0 °C стекловолоконной изоляции

Тип	Плотность	Теплопроводность
(кг/м 3 )	(Вт м -1 °С -1 ) / (ккал ч -1 м -1 °С -1 )
Тип I	10-18	0,044/0,038
Тип II	19-30	0,037/0,032
Тип III	31-45	0,034/0,029
Тип IV	46-65	0,033/0,028
Тип V	66-90	0,033/0,028
Тип VI	91	0,036/0,031
Стекловолокно, связанное смолой	64-144	0,036/0,031

Источник : Подготовлено авторами на основе данных из Мельгарехо, 19 лет. 95.

ТАБЛИЦА B
Значения теплопроводности и плотности пробковой изоляции при 20-25 °C

Тип	Плотность	Теплопроводность
(кг/м 3 )	(Вт м -1 °С -1 ) / (ккал ч -1 м -1 °С -1 )
Гранулированный сыпучий, сухой	115	0,052/0,0447
Гранулированный	86	0,048/0,041
Расширенная пробковая плита	130	0,04/0,344
Расширенная пробковая доска	150	0,043/0,037
Расширенный, связанный смолами/битумом	100-150	0,043/0,037
Расширенный, связанный смолами/битумом	150-250	0,048/0,041

Источник : Подготовлено авторами на основе данных Melgarejo, 1995.
