Пластинчатые радиаторы отопления | Гид по отоплению
Наряду с секционными, трубчатыми и панельными радиаторами широкое распространение получили и пластинчатые радиаторы отопления. По уровню теплоотдачи они уступают только радиаторам панельного типа. Однако в отличие от них имеют более низкую стоимость, могут функционировать при давлении в системе свыше 10 Атм (до 17-20 Атм) и допускают скрытую установку во внутрипольных нишах.

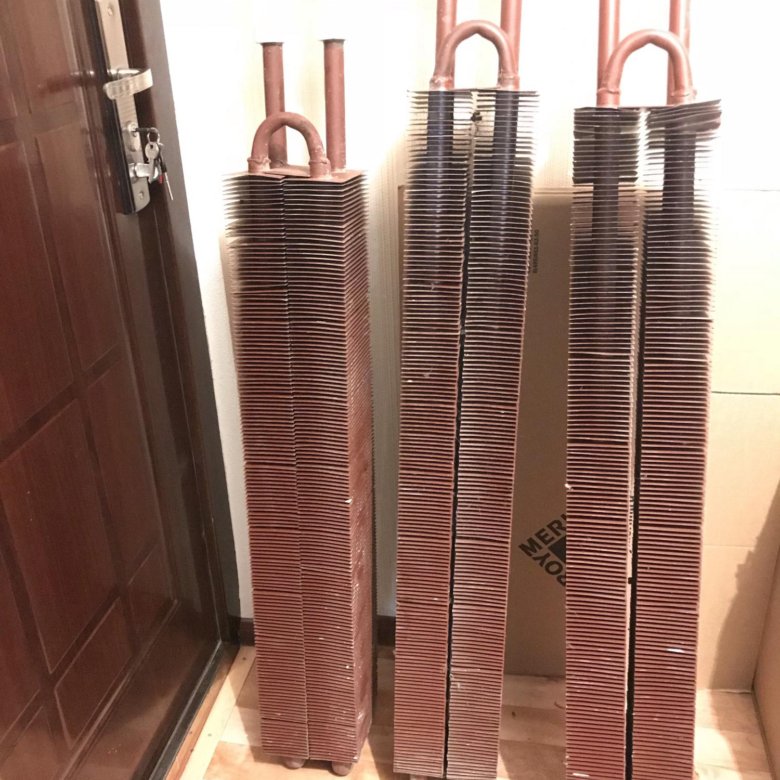

Старый ребристый радиатор.
Принципиальное отличие пластинчатых батарей отопления от других типов заключается в способе обогрева помещения. Во всех остальных конструкциях до 70-80% мощности расходуется на тепловое излучение и обогрев стен и предметов в помещении, от которых затем прогревается воздух. В пластинчатых эта мощность служит для нагрева воздуха напрямую и обеспечения его конвекции (перемешивания) внутри помещения. Отсюда и второе название этих приборов отопления – конвекторы.

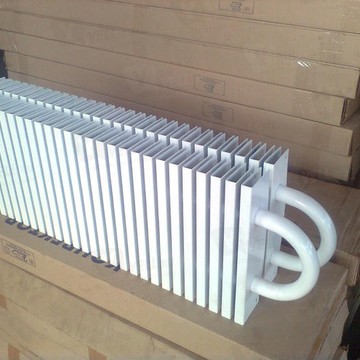

Современный ребристый отопительный прибор.
Нагрев воздуха – это одновременно и достоинство и недостаток, которые предопределяют область применения этих приборов.
За прибором отопления находится теплоотражающая алюминиевая пластина.
Ребристые, наоборот, способны в кратчайшие сроки нагреть до нужной температуры большие объемы воздуха, но при этом создают значительные потоки воздуха, которые создают дискомфорт для находящихся в неподвижной позе людей. Именно этим обусловлено их применение в коридорах общественных зданий, на лестничных клетках, в спортивных залах, складских комплексах и т.д. То есть там, где существуют значительные объемы помещений и происходит постоянное движение людей (либо не происходит, как на складах).

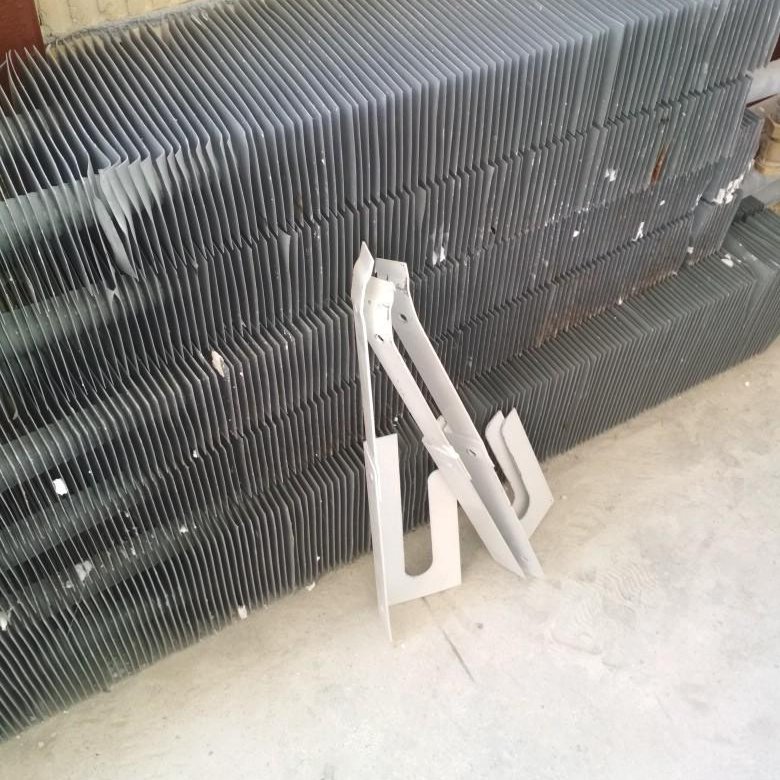

Старый пластинчатый радиатор в подъезде жилого дома
В основе конструкции пластинчатого радиатора отопления лежит одна или несколько прямых, U или W-образная трубка, к которой перпендикулярно приварены или закреплены иным образом большое количество металлических теплообменных пластин.
Радиатор в одном из подсобных помещений гостиницы «Байкал» (Москва).
Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

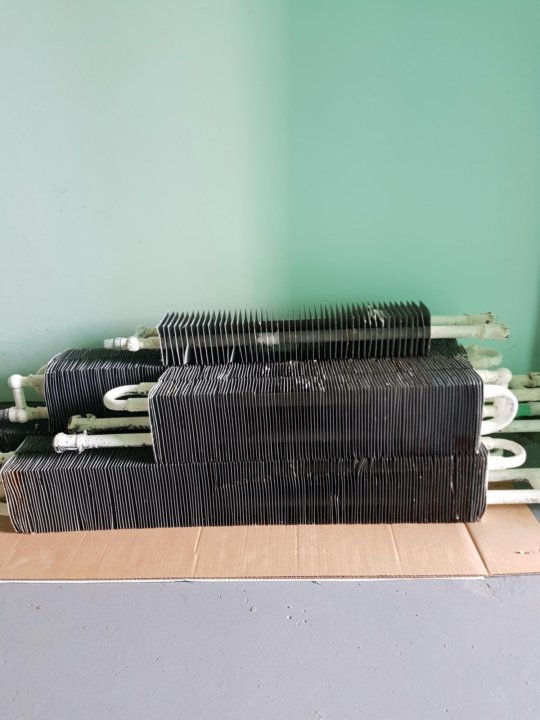

Старая ребристая батарея.
Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.
- По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
- По количеству труб: однотрубные и многотрубные с коллектором.
- По способу подсоединения к магистрали: с боковым и нижним подключением.
- По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

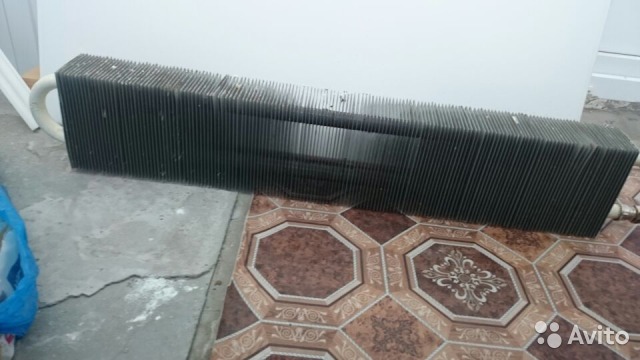

Старый пластинчатый радиатор отопления.
Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

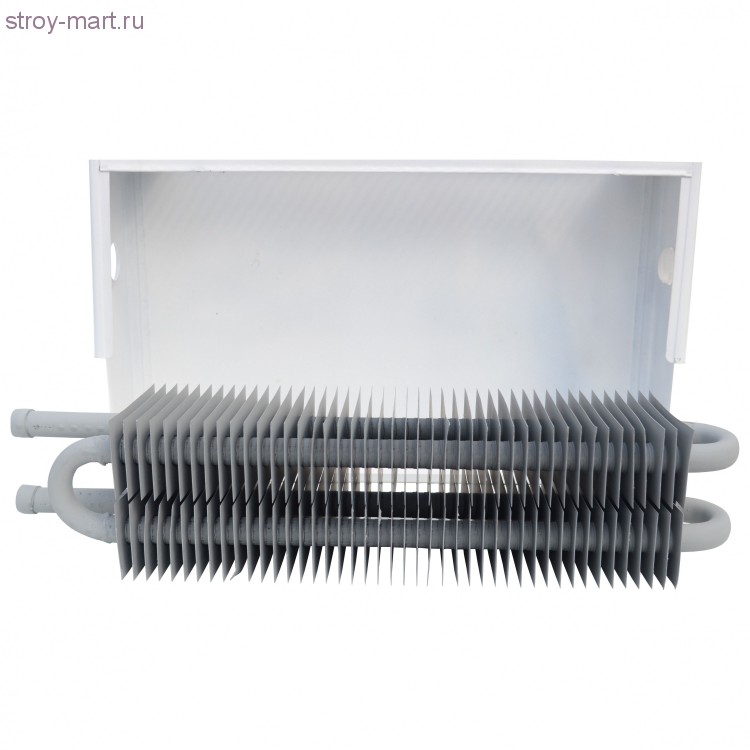

Пластинчатая батарея с декоративным коробом.
Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.
Ребристый радиатор, за которым расположена алюминиевая теплоотражающая пластина.
В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.
технические характеристики, пластинчатые, плоские, расчет отопительных радиаторов из нержавеющей стали, фото и видео примеры
Содержание:
1. Стальные радиаторы панельного типа
2. Стальные радиаторы отопления трубчатого типа
3. Плоские стальные радиаторы: технические характеристики
4. Преимущества и недостатки радиаторов из нержавеющей стали
При обустройстве собственного дома многие их владельцы сталкиваются с проблемой выбора радиаторов для отопительных конструкций.
Достаточно неплохим вариантом являются стальные радиаторы технические характеристики которых впечатляют.
Определиться с решением помогает информация относительно технических характеристик отопительных приборов, а конкретнее:
- рабочего и опрессовочного давления;
- температуры теплоносителя;
- других параметров, оказывающих влияние на эффективность функционирования конкретной модели.
Данные сведения вполне доступны для понимания каждого потребителя. В этой статье говорится о том, какие имеют радиаторы отопления стальные технические характеристики.
Батареи отопительные из стали бывают двух типов:
- панельными;
- трубчатыми.

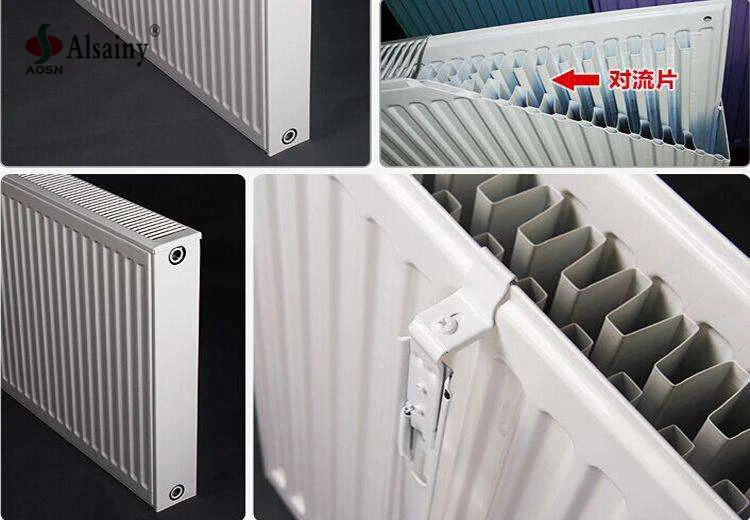

Стальные радиаторы панельного типа
Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи.
Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.
Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:
- основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
- с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
- конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
- радиатор отопления стальной панельный может иметь разнообразные габариты.
У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.
Согласно вариантам подключения, панельные радиаторы бывают:
- с боковым подключением;
- с нижним подсоединением;
- с универсальным подключением.
По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.
Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:
- рабочее давление в интервале 6 — 8,5 атмосфер;
- максимальная температура носителя тепла не больше 110 – 120 °C.
То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.
Стальные радиаторы отопления трубчатого типа
Данного типа радиаторы отопления из стали устанавливают гораздо реже, чем панельные приборы. Причина меньшей популярности заключается в высокой стоимости трубчатых устройств. Конструкционное решение таких отопительных радиаторов представляет собой ряд вертикальных или горизонтальных труб из стали, которые соединены с коллекторами. В результате отопительный прибор быстро нагревается и остывает, а его работа управляется при помощи автоматического регулятора.
Дизайн трубчатых радиаторов бывает весьма привлекателен, нередко их изготавливают в виде предметов интерьера, как на фото. Они обладают следующими параметрами: высота 190 – 3000 миллиметров, глубина – не более 225 миллиметров, длина не имеет ограничения.
Специалисты рекомендуют: если производится монтаж стальных радиаторов отопления трубчатого типа под окном, следить за тем, чтобы они в длину имели не менее 75% от ширины проема окна.
У таких приборов параметры следующие:
- рабочее давление не выше 12 атмосфер;
- давление опрессовочное до 25 атмосфер;
- максимальная температура носителя тепла 120 °C.
Поскольку приборы трубчатой конструкции способны выдерживать сильные гидроудары, они считаются идеальным решением для установки в квартирах многоэтажных зданий.
Плоские стальные радиаторы: технические характеристики
Радиатор отопления стальной плоский сегодня самый популярный в Европе прибор. Его широкое применение объясняется компактностью. Кроме этого они адаптированы под автоматизированные отопительные системы, а технические характеристики стальных радиаторов отопления просто поражают.
Стальные пластинчатые радиаторы отопления имеют однорядное, двухрядное и трехрядное исполнение. Дополнительно они снабжаются конвективным оребрением.
Технические показатели: по максимальному давлению составляют до 10 бар, по температуре — до 140°C. Радиатор стальной плоский устанавливают и в однотрубных, и в двухтрубных схемах.
Чтобы произвести стальные плоские радиаторы отопления производители используют холоднокатаную сталь, отличающуюся прочностью и устойчивостью к коррозии. Читайте также: «Какие бывают плоские радиаторы отопления – разновидности тонких батарей».
Преимущества и недостатки радиаторов из нержавеющей стали
При сравнении эксплуатационных характеристик стальных батарей с приборами из других материалов, радиаторы отопления из нержавеющей стали по ряду показателей имеют преимущества:
- благодаря простоте конструкционного решения у них длительный рабочий ресурс.
Высококачественные отопительные устройства изготавливают из толстой стали (1,2 – 1,5 миллиметра), что положительным образом отражается на их прочности; - наличие разных вариантов значительно облегчает монтаж стальных радиаторов самостоятельно. На сайте известных производителей всегда присутствует инструкция, наглядно и подробно поясняющая, как следует подключать прибор при разных схемах отопительной конструкции;
- дизайн радиаторов из стали делает их одним из достойных составляющих интерьера квартиры. Читайте также: «Какие бывают стальные радиаторы отопления – виды, характеристики, преимущества и недостатки способов подключения».
К недостаткам относится:
- неустойчивость к коррозийным процессам, поскольку стальные радиаторы плохо переносят влажность, а, если оставить их без теплоносителя всего на пару недель, скорость коррозии сильно возрастает;
- сварные швы очень чувствительны к гидроударам;
- у некоторых приборов лакокрасочное покрытие весьма неустойчиво.
Перед их покупкой следует произвести расчет стальных радиаторов отопления и тогда эффективный обогрев помещений будет обеспечен.
Видео о технических характеристиках стальных радиаторов отопления:
