Стандартные размеры дверных коробок: как определить правильно, стандартные размеры

Стандартные размеры дверных проемов. Дверной проем размеры ГОСТ

Содержание статьи:

• 1 Замеряем дверной проем
• 2 Стандартные параметры дверных проемов
• 3 Что надо учесть перед монтажом дверей?
• 4 Что учесть при расчете проема двери?
• 5 Проблемы, связанные с толщиной дверной коробки
• 6 Профессионалы советуют

Чтобы заказать и установить входные и межкомнатные двери, следует определить размеры дверного проема и параметры конструкции. Обычно фирмы предлагают услуги замерщиков. Если нет возможности воспользоваться услугами специалиста, то все можно сделать своими силами.

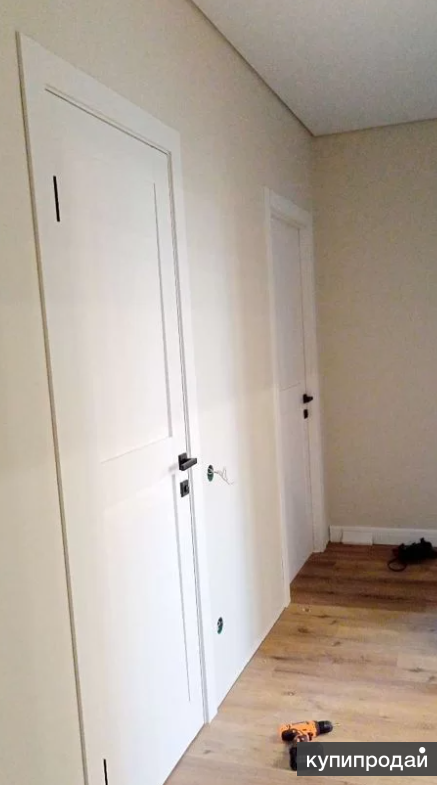

дверной проем размеры стандартные. Фото

Замеряем дверной проем

Процесс замера проема двери выполняется в несколько этапов.

1. Измеряется ширина проема.
   Среди важных параметров при установке дверей ширина играет существенную роль. Замер производится от стены до стены в наименее широкой части дверного проема. Когда видимых узких частей нет, то место, где выполняется замер, не важно. Если дверь и дверная коробка не сняты, то измерить можно полотно имеющейся двери. Другой вариант – провести измерение от центральной части наличника с одной стороны до его середины с другой.
2. Замер высоты проема.
   Высота дверного проема измеряется также как ширина, в самом низком месте. При отсутствии сужений – в любом месте. Если двери не сняты, то измеряют высоту полотна или расстояние от центральной части верхнего наличника до пола.
3. Замер глубины проема.
   Чтобы замерить глубину проема двери, измеряют толщину стены. Делают это в трех местах: вверху, в середине и внизу. Так же измеряется толщина стены напротив и верхней части. При наличии старой двери измеряют толщину коробки. Если стена выходит за пределы коробки, то учитывают все вместе.

Стандартные параметры дверных проемов

Монтаж дверей требуется в процессе отделки дома или квартиры, во время проведения ремонта.

В любом случае требуется учитывать стандарты дверных проемов. Наиболее значимые размерные показатели стандартизированы, но все же разные производители могут несколько отступать от точных показателей. Если точные размеры проема неизвестны, то можно столкнуться с рядом моментов, которые увеличат стоимость монтажа двери и усложнят его. В ряде случаев приходится заказывать изготовление дверей, имеющих нестандартные параметры.

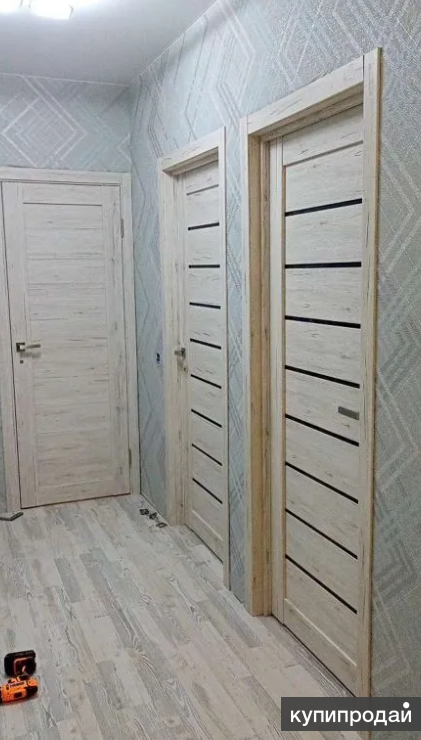

дверной проем размеры стандартные. Фото

Современные производители изготавливают несколько типоразмеров дверей и дверных коробок. Чаще всего встречается высота дверей в два метра, однако можно увидеть двери и высотой сто девяносто сантиметров. Ширина обычно бывает шестьдесят, семьдесят или восемьдесят сантиметров, но имеются и более узкие двери с шириной пятьдесят пять сантиметров. Учитывается и толщина дверной коробки, которая варьируется от полутора сантиметров до пяти.

Что надо учесть перед монтажом дверей?

Учитываются важные параметры при установке дверей, такие как высота проема и полотна, а также их ширина. Но не менее важными являются и ряд прочих моментов. Они выявляются уже непосредственно на месте и к стандартам дверных проемов отношения не имеют. Обязательно следует обратить внимание на:

• элементы коммуникаций в проеме или рядом с ним;
• материал стены или каркаса перегородок из гипсокартона;
• толщину стены;
• размеры наличника;
• наличие порога.

Если учитывать все эти детали, а также стандартные размеры дверных проемов, то можно избежать проблем при монтаже дверей любого вида.

Размер дверного проема. Фото

Что учесть при расчете проема двери?

Чтобы установка двери прошла без проблем, следует рассчитать дверной проем. В идеальном случае дверная коробка должна точно соответствовать имеющемуся проему. Если она будет несколько меньше, то могут возникнуть трудности с ее закреплением. Возможно, придется наращивать часть стены. Но гораздо хуже, если она будет больше, чем имеющееся пространство. Расширить его не всегда возможно, что приводит к необходимости заказа новых дверей.

Без ошибок рассчитать дверной проем можно при наличии нескольких параметров. Это величина полотна двери в высоту, в ширину, параметры коробки двери в толщину и ширину, а также ширина наличников. Чтобы увеличить точность, обязательно учитывается еще один параметр – монтажный зазор. Он требуется для крепления коробки по периметру и обычно заполняется монтажной пеной.

размеры дверных коробок. Фото

Проблемы, связанные с толщиной дверной коробки

Еще один параметр, который влияет на выполнение монтажа, толщина дверной коробки. При рассмотрении типовых панельных домов можно отметить, что толщина стен в них постоянная и составляет семь с половиной сантиметров. Почти все производители стараются ориентироваться на стандартные размеры дверных проемов такого типа. В результате толщина дверной коробки ориентирована на указанную толщину стен. Если же стена тоньше или толще, то понадобится спиливать часть коробки, что в условиях дома или квартиры сделать сложно, или же ставить расширяющие детали.

Без точной подгонки коробки дверей усложняется монтаж наличников, а в некоторых случаях становится совсем невозможным. Без наличников дверь выглядит не очень эстетично. Чтобы избежать проблем

толщина стены замеряется в трех местах. Если параметры отличаются не сильно, то можно остановиться на приобретении стандартной конструкции. Если же отличия существенные, то придется коробку двери делать под заказ, с распиливанием или использованием доборных элементов.

Специальный брус, называемый доборным, используют не только для увеличения толщины дверной коробки, но и для исправления кривизны стен. Без исправления наличник будет повторять неровную форму стен, что выглядит не эстетично.

Профессионалы советуют

Основные моменты установки дверей освещены выше, но имеются некоторые особенные детали.

1. Разные страны предлагают отличающиеся типоразмеры дверей и дверных коробок, а также стандарты дверных проемов. В европейских государствах обычная высота составляет от 2,2 до 2,4 метров, а ширина от 62 до 94 см.
2. Для коробки дверей материал почти всегда используется одинаковой толщины: примерно от двух до трех миллиметров.
3. Монтажный зазор нужен, но не стоит его делать слишком большим. Ширины наличника может не хватить для его перекрытия.
4. В процессе замеров обязательно надо проверить параллельны ли вертикальные стены и стабильна ли ширина дверного проема.

Все это поможет установить дверь без лишних затрат времени и финансов. Внимание к деталям позволит избежать недоразумений.

какой стандартный размер дверного проема. Видео

Стандарты размер брусок дверной коробки. Виды и размеры дверных коробок. Расположение в здании

Стандарты размер брусок дверной коробки. Виды и размеры дверных коробок. Расположение в здании

Рано или поздно каждому владельцу квартиры приходится сталкиваться с проблемой капитального ремонта, в ходе которого потребуется заменить дверные коробки для межкомнатных дверей. Задача установки дверной коробки в проем двери не требует владения какими-либо специфическими столярными навыками, главное -вниманиеи аккуратность в работе.

Как поставить дверную коробку, последовательность операций

Любые работы по замене дверных коробок начинаются с изучения ширины и состояния стен, старой лутки и проема. Зачастую сами стены, кирпич и бетон требуют косметического ремонта, отделки и восстановления штукатурки, поэтому, перед тем как собрать дверную коробку, приходится удалять наличники и восстанавливать целостность кирпичной кладки.

Сама процедура установки дверной коробки межкомнатной двери несложная, и ее выполнение укладывается в несколько простых операций:

• Снимают дверь, распиливают ручной ножовкой лутку по ширине и аккуратно разбирают старую коробку, освобождая дверной проем;
• Измеряют ширину дверного проема как минимум в четырех местах. Если планируется установка новой двери большей ширины, потребуется подрезать вертикальные стены проема с помощью болгарки и перфоратора. Но делать это необходимо крайне аккуратно, чтобы не разбить кирпичную кладку;
• Измерить точную ширину и высоту новой двери. Отмерить на стене необходимые габариты дверного проема с учетом припусков на толщину досок и ширину зазоров. Общая ширина проема будет определяться, как ширина дверной коробки межкомнатной двери плюс 25 мм на сторону для монтажных элементов и пены;
• Разметить брус или доску, купленную для сборки коробки, запилить стыки на косяках, сшить предварительно на саморезах и примерить к новой двери. Установить коробку в дверной проем, проверить ширину и зафиксировать саморезами и пеной.

Совет! Если нет полной уверенности в своих навыках и точном понимании того, как установить и выполнить крепление дверной коробки, можно поучаствовать в процессе замены дверной коробки у соседей или друзей, сделать пробный запил своими руками, или посмотреть видео, например:

Какой вариант дверной коробки выбрать

Межкомнатные двери фабричного изготовления зачастую выпускаются и продаются с комплектом дверной коробки стандартной ширины в разобранном виде. Такой вариант избавляет вас от необходимости подбирать ширину коробки своими руками, но гарантий, что дверная коробка собрана правильно, нет. Поэтому зачастую дверь необходимой ширины покупается отдельно, а доска или плиты ДВП-МДФ отдельно. Стандартные размеры дверных коробок – толщина и ширина дверей приведены в таблице:

Кроме того, при выборе размеров материала для постройки лутки необходимо учитывать, что толщина дверной коробки межкомнатной двери – величина стандартная, а вот стены по ширине даже в пределах одной квартиры могут сильно отличаться. Поэтому по каждой межкомнатной двери приходится проверять ширину дверного проема, составлять свой паспорт с размерами и при необходимости покупать доборные элементы, позволяющие расширить по ширине лутку двери до ширины стен.

Для изготовления лутки или дверного короба нужной ширины чаще всего используют:

1. Готовый профиль из прессованной древесноволокнистой плиты или МДФ;
2. Профилированную сосновую доску, подходящую по ширине,поверхность которой отшлифована до качества ламината или покрыта полимерной пленкой.

Если у вас есть выбор, используйте для сборки дверной коробки профилированные доски из хвойных пород древесины. Такой материал обладает хорошей обрабатываемостью, высокой прочностью,и не набирает влагу, как прессованные материалы из бумаги и древесных волокон.

К сведению! Саморез, ввернутый в древесину по правилам, обеспечит 100% прочности соединения, аналогичный крепеж для прессованной бумаги обеспечивает 30% расчетной прочности крепежа.

Кроме того,коробка из сосны позволит ставить более тяжелые двери, например, из МДФ, стекла или массива древесины. Древесно-волоконные материалы подойдут только для самых легких картонных конструкций.

Ставим дверную коробку стандартной ширины

До нарезки вертикальных и горизонтальных элементов коробки необходимо определиться со способом соединения досок или бруса в одну конструкцию. Наиболее прочным и простым в изготовлении является стык по типу шип-паз. Для этого вырезают две заготовки вертикальных стоек- навесной и притворной частей. К расчетной длине стойки необходимо добавить удвоенную толщину заготовки. Аналогичным способом размечают и вырезают притолочный брус. На притолоке с помощью дрели и ножовки с обоих концов вырезают шипы, на вертикальных стойках по готовым шипам притолоки размечают и режут ответную часть в виде пазов. Порожек изготавливается аналогично.

Если ширина стены больше толщины короба, доски наращивают доборными элементами, как на схеме.

Если ширина проема в стене больше размера короба, в этом случае на наружную часть лутки, со стороны петельного или навесного бруса нашивают дополнительный брусовый отрезок, как на схеме. Если ширина проема слишком велика, аналогичным способом дополняют и притворную часть короба.

Сбоку лутки выполняют на уложенном в горизонтальном положении полотне двери. После подгонки всех частей и выравнивания углов короба стыки проклеивают и соединяют столярными саморезами. Чтобы сохранить полученную геометрию лутки, конструкцию обшивают деревянными планками – распорками, аккуратно снимают с дверного полотна и устанавливают в дверной проем.

Установка дверной коробки

Лутка будет установлена правильно, если каждое перемещение или выравнивание контролировать с помощью строительного уровня. Из-за малой жесткости конструкция «играет», поэтому сразу после монтажа проем короба слегка расклинивают тонкими деревянными брусочками. Чтобы не произошло выдавливания боковин и потолочного бруса внутрь каркаса, используют пару деревянных распорок, как на фото.

Коробку предварительно выравнивают по показаниям уровнемера и делают засечки на стенах, в дальнейшем они помогут быстрее восстановить прежнее положение лутки. Деревянную конструкцию крепим к стене с помощью длинных саморезов, для тяжелых дверей можно использовать анкерные крепления.

На притолоке и вертикальных стойках электродрелью сверлим по два тонких отверстия, на 0,5 мм меньше диаметра самореза. Далее убираем лутку, по отметинам сверла на стенах пробиваем отверстия и устанавливаем дюбеля под 6-ти миллиметровые саморезы.

Возвращаем лутку на место, вставляем саморезы и заворачиваем на 10-15 мм. После этого с помощью уровня восстанавливаем правильное положение короба и вворачиваем крепеж на всю длину. Щель между брусом и стеной задуваем пеной.

Заключение

До застывания пены необходимо еще раз проверить положение дверного короба по данным строительного уровня, при необходимости аккуратно подбить в месте отклонения. После того как монтажная пена наберет половину жесткости, нужно еще раз обтянуть саморезы и закрыть шляпки декоративными колпачками. После установки навесов крепим наличники.

В данной статье приведён пример вычисления дверного проёма и таблица основных дверных проёмов. Опираясь на данный пример вы научитесь рассчитывать любой дверной проём.

Что-бы научиться рассчитывать дверной проём необходимо знать стандартные размеры дверей.
Основные размеры дверей: 600, 700, 800, 900, 1000 мм.
Ширина самой распространённой межкомнатной двери 800 миллиметров. Двери на кухню 700 мм (600 мм для современной мебели может оказаться недостаточно). Двупольные двери в гостиную собираются из двух по 600 мм либо из двух по 700 мм.

Рассчитаем дверной проём

Рассчитаем дверной проём для двери шириной 800 мм. Прибавим ширину дверной коробки, зазоры между коробкой и дверью. Ширина зазора от двух до четырёх миллиметров. Нам понадобится среднее значение — 3 мм. Полотно дверных коробок производится из натуральной древесины, либо из прессованных опилок. Поэтому толщина может немного отличаться. Разница составляет от пяти до десяти миллиметров. Для вычисления дверного проёма примем максимальную толщину коробки — 40 мм. Вычтем четверть. (40 — 10 = 30)

Размеры, учтённые при расчёте дверного проёма:
30 — толщина полотна дверной коробки.
3 — зазор между дверью и коробкой.
15 — пустота для монтажной пены.
800 — ширина дверного полотна.
2000 — высота дверного полотна.

Рассчитаем ширину дверного проёма:
30 + 30 + 3 + 3 + 15 + 15 + 800 = 896 (округлим до 900 мм).

Рассчитаем высоту дверного проёма с порогом:
Важно помнить что для дверей с порогом и без него разница высоты дверного проёма 10 миллиметров, так как мы оставим стандартный зазор под дверью — 20 мм.
30 + 30 + 3 + 3 + 15 + 2000 = 2081 (округлим до 2080 мм).
Для двери шириной 800 миллиметров нужен дверной проём высотой 2080 мм., шириной 900 мм.

Проверим перекроют-ли наличники дверной проём:
Минимальная ширина наличника 60 мм. Прибавим по наличнику с каждой стороны, учитывая минимальное расстояние от двери до наличника (5 мм).
60 + 5 + 60 + 5 + 800 = 930 миллиметров.
30 + 3 + 60 + 5 + 2000 = 2098 миллиметров.
Следовательно при учёте максимальной толщины дверной коробки и минимальной ширины наличника наш дверной проём закроется.

Известно, что мебель бывает стандартных и нестандартных размеров. В первом случае легко найти подходящие предметы и легко их отремонтировать. Да и цена их более доступна, поскольку производство не требует настройки оборудования. Во втором случае подобрать изделие с подходящими параметрами значительно сложнее, а изготовление на заказ обойдется дороже.

Толщина дверной коробки межкомнатной двери относится именно к таким параметрам.

Возникновение стандарта

Появление стандарта для любого изделия связано с несколькими факторами. Для кухонной мебели, это, например, эргономичность и габариты кухонной техники, для книжного шкафа – размеры книг, которые вполне стандартизированы. Дверные проемы тоже делают исходя из определенных правил:

• ширина проема не может быть менее 60 см. Иначе пользоваться им будет практически невозможно;
• тот же параметр для одностворчатой конструкции не может быть более 120 см, так как в этом случае полотно будет иметь чрезмерную массу;
• высота, как правило, ограничивается 2100 см, причем встречается и ниже, поскольку в СССР строили дома с очень низкими потолками;
• материал стены практически не влияет на толщину коробки, а вот толщина полотна значение имеет;
• учитывается при разработке рамы материал полотна. Как правило, раму и полотно изготавливают из одного и того же материала, так что соответствие веса здесь соблюдается. А вот при замене изделия необходимо учитывать эту особенность.

Размерные параметры

В магазине или при изготовлении на заказ, как правило, предлагается модель вместе с коробкой. Причем при выборе габаритов внимание обращается именно на общие размеры. Замеряют габариты всего блока, прибавляют по 1,5 см и получают те параметры проема, которые нужны для установка двери.

Если речь не идет о капитальной стене с очень большой толщиной, то подогнать размеры проема под габариты полотна в раме проще и, в конечном итоге, дешевле, чем заказывать под проем изделие.

В среднем коробка прибавляет к полотну по 70 мм по периметру. Стандартные размеры коробки коррелируют с параметрами самой створки следующим образом.

Размеры коробок межкомнатных дверей: ширина, высота и толщина.

Межкомнатная дверь		Дверная коробка
Высота, мм	Ширина, мм	Высота, мм	Ширина, мм
2000	600	2071	671
2000	700	2071	770
2000	800	2071	870
2000	900	2071	970
2000	1202	2071	1272
2300	900	2371	970
2300	1402	2371	1472
2300	1802	2371	1872

Последние 2 варианта предполагают наличие 2 створок, хотя бы узкой неактивной и широкой активной.

• Какая толщина коробки межкомнатной двери подойдет, зависит от величины стены. Толщина стены проема в большинстве зданий равна 75 мм. Соответственно, стандартная толщина коробки межкомнатной двери составляет 75 мм. Очень редко встречается величина в 95 мм, а еще реже – в 65 мм.

Если стена отличается очень уж нетиповыми размерами, то прибегают к специальным приемам. Например, при большой величине проем перекрывают с помощью расширителя – откоса иди добора. А если стена слишком узкая, то допускается даже распил рамы, лишь бы она могла удерживать полотно. На фото – оформление проема с откосами.

Рассматривать параметры комплекта, а не полотна намного удобней за счет того, что в готовом блоке предусмотрены зазоры на свободное открывание створки и для установки фурнитуры. Если же раму подбирают отдельно, зазоры необходимо учитывать самостоятельно, причем их величина зависит от материала полотна.

Материалы

Лучше всего если весь дверной блок изготовлен из одного и того же материала. Во-первых, один и тот же материал реагирует на изменение температуры и влаги одинаково. Во-вторых, изнашивается материал примерно одинаково, что не вызывает эстетического диссонанса.

На размеры коробки межкомнатных дверей по толщине этот параметр не влияет, однако при необходимости использовать расширители значение приобретает.

• Массив дерева – дорогой и красивый материал, пользующийся неизменной популярностью. Однако массив заметно реагирует на сырость.

• МДФ– наиболее популярный материал. От дерева его выгодно отличается постоянство размеров: под действием температуры или сырости полотно не меняется. МДФ может иметь разное покрытие, что как удорожает, так и удешевляет стоимость изделия:
  • шпон – срез натурального дерева. Такой вариант от массива не отличить, а стойкость к сырости у нее более высокая;
  • экошпон – многослойный пластик, в точности воспроизводящий цвет и фактуру древесины. Экошпон отличается очень высокой износостойкостью, благодаря чему его рекомендуют использовать в публичных местах;
  • меламиновая пленка – обычное покрытие для материала, воспроизводит цвет, но не структуру древесины.

При строительстве дома или ремонте существующего помещения приходится либо устраивать входной проем в соответствии с выбранной заранее моделью двери, либо заказывать и монтировать новые полотна в те, которые уже существуют. В обоих случаях важно знать, какую величину имеют как входы, так и межкомнатные двери коробкой и без).

Определимся с понятиями

Дверным называют проем в стене, который предназначен для установки (монтажа) входного блока. Он может быть наружным или внутренним (межкомнатным). Так называемый короб для двери — ее неподвижная часть, фиксируемая в проеме. К нему посредством петель крепится полотно.

При расчете величины любого проема требуется знать размеры межкомнатных дверей, т. е. их высоту и ширину, габариты наличников. Также придется учитывать толщину коробки и наличие порога. При расчете придется к ширине полотна добавить габариты коробки с двух сторон, а также предусмотреть необходимый для монтажа зазор между нею и стеновой панелью. Обычно он бывает от 15 до 30 мм.

Стандартные величины высот дверных проемов — 2100 и 2400 мм. А шириной они могут быть от 700 до 1900 мм, причем те из них, чья ширина не превышает 1200 мм, предназначены для одностворчатых дверей, а более широкие — для двухстворчатых. Бывают, кроме того, т. н. полуторопольные двери — имеющие две створки разной ширины.

Как измерить дверной проем

Ширина проема измеряется в его наиболее узкой части, чаще всего вверху. Для большей точности рекомендуется мерить ее в трех разных местах. Высота — от пола до верха проема в самой низкой точке. Если на глаз такое место понижения не обнаруживается, стоит измерить дважды — справа и слева. Глубина коробки устанавливается промером ширины всех откосов не менее, чем в трех местах.

Для качественного выполнения работы лучше всего вызвать профессионального замерщика. Такую услугу предоставляет большинство фирм, поставляющих и монтирующих двери. Если замер проводить самому, в случае подачи неточных данных вам придется оплачивать возврат не подошедшей двери на склад и привоз новой. В случае же вызова профессионала весь риск берет на себя фирма-производитель.

Как не попасть впросак

Чтобы не оказаться в ситуации, когда размеры коробов не соответствуют проемам, следует точно определить свои параметры. Большинство дверей различных производителей имеет универсальный размер — ширина 60, 70 либо 80 сантиметров при высоте 2 м. Отдельные производители используют стандартное сочетание высоты в 190 см с шириной 55 см. Толщина коробок обычно варьируется от 15 до 40 мм.

Если неудачно подобранный по размеру дверной блок не влезает в проем, последний придется расширять. Порой это бывает невозможно из-за особенностей планировки. В этом случае единственный выход — заказывать дверь нестандартного размера, что экономически невыгодно. Как правило, стоимость таких нетиповых блоков на 30-50 процентов дороже обычных.

Когда дверь не подходит к проему, изменить ее размеры в большинстве случаев невозможно. Исключение — конструкции с раздвижными полотнами. Они продаются с набором деталей, позволяющим выставить нужный размер направляющих, а высоту полотен можно слегка уменьшить мелкой ножовкой или электролобзиком. Ширина корректируется степенью натяжения полотна.

Когда предстоят переделки

Бывает, что проем несколько шире купленной двери, тогда потребуется его сужение, что тоже отнимет массу сил и средств. Помимо необходимости наращивать стены по обе стороны полотна, может возникнуть ситуация, когда наличник не полностью перекрывает пространство заделки между панелью и коробкой. В этом случае предстоит дополнительный объем работ по доклеиванию обоев или докладыванию плитки. И чаще всего выполнять его предстоит самостоятельно, так как найти мастера на такой мизерный фронт работ нелегко.

Кроме того, помним о толщине стен. В стандартных домах это 750 мм, и большинство производителей стараются делать дверные коробки соответствующего размера. В случае если толщина панели и входного блока не совпадает, может потребоваться либо расширение коробки (в виде добора или откоса), либо отпил в долевом направлении. Без такой доработки установка наличника невозможна, что роняет внешний вид конструкции.

Вторые (т.е. двустворчатые) — широкие, удобные и несущие декоративную функцию. Ставятся в просторных помещениях и состоят, как правило, из двух половинок.

Размеры их в высоту — от 2 метров, в ширину — 1-1.8 метра, можно выбрать и другие параметры.

Раздвижные двери межкомнатные могут быть стеклянными, складными типа «гармошка» (из разных материалов, от алюминия до дерева), типа «купе» или «пенал», а также представлять собой систему раздвижных перегородок.

Дверные блоки состоят из двух частей — это полотно и коробка. Большинство выпускаемых дверных блоков имеют стандартные размеры полотен от 60 до 90 см. Размеры дверных коробок, независимо от габаритов дверного полотна, превышают его размеры на определенную величину. Но эта цифра не является стандартом для всех моделей дверных блоков и может отличаться в меньшую сторону в более облегченных дверных коробках.

Как измерить толщину?

Первым делом определимся с терминами и согласуем, что именно понимается под толщиной дверной коробки. Так как часто этот размер путают с глубиной коробки, сразу уточняем: взгляните на изображении ниже. Толщина дверной коробки — это расстояние, равное разнице ширины дверной коробки и ширины дверного полотна разделенной надвое. Глубина на схеме подписана, как «Размер толщины стены в проёме» и равняется 5-7 см. Минимальная глубина у стандартных дверных коробок — 65 мм. Остальные варианты размеров — это уже нестандартные габариты и для заказа уточняйте их наличие в месте покупки.

Определившись с понятием толщины, рассчитаем её для стандартных дверных блоков. У общепризнанных производителей в классических моделях дверей размеры дверной коробки больше размеров полотна на 70 мм как по ширине, так и по высоте, если коробка с порогом. Так, например, для дверного полотна шириной 800 мм, ширина коробки будет 870 мм. По этим размерам легко узнать, какая стандартная толщина дверной коробки межкомнатных дверей. Для этого воспользуемся формулой:

• Тк = (Шк — Шп) / 2

Где Тк — толщина дверной коробки, Шк — ширина коробки, Шп — ширина полотна

На примере дверного полотна с шириной 800 мм расчет будет выглядеть так:

• Тк = (870 мм — 800 мм) / 2 = 35 мм

Полученная в результате величина и будет стандартная толщина дверной коробки межкомнатных дверей, она равна 35 мм .

Существуют также облегченные дверные коробки, размеры которых отличаются от стандартных. Толщина такой коробки будет менее 35 мм и перед покупкой уточните у продавца, какую дверь вы покупаете. В последнее время производители дверей стали выпускать больше облегченных коробок и существует вероятность, что при покупке случайно можно выбрать именно такую модель. Толщина бруса (или МДФ), используемого для облегченных коробок равна 25 мм.

Виды дверных коробок на видео

Для чего ещё нужно знать толщину коробки?

Толщина дверной коробки не случайно равна 3.5 см. Как мы уже писали, габариты дверного проёма также рассчитываются в зависимости от размеров дверного полотна и в стандартных межкомнатных проёмах они на 10 см больше ширины полотна. Таким образом мы получаем расстояние от полотна до дверного проёма равное 5 см. Тут как раз помещается 3.5 см толщины коробки и 1.5 см зазор для закрепления дверной коробки в стене при помощи монтажной пены.

Установка дверного блока (полотно + коробка) происходит не только на монтажную пену. Хотя каждый метод и включает в себя её использование, различаются технологии по типу дополнительных креплений, применяющихся во время установки. Чаще всего используют простые деревянные распорки или колышки, которые вставляют в пространство между коробкой и проёмом. С их помощью происходит выравнивание блока в проёме по уровню: каждый колышек плотно вбивается так, чтобы дверная коробка не деформировалась, но весь блок плотно держался в проёме. Когда он достаточно крепко зафиксирован распорками, с помощью специального пистолета в пустоты происходит нанесение монтажной пены. Важно также установить горизонтальные распорки внутри коробки, чтобы впоследствии пена при расширении не деформировала коробку.

Таким образом, мы выяснили, что стандартная толщина дверной коробки межкомнатной двери равна 3.5 см. При этом важно также помнить, что в последние годы производители всё чаще выпускают нестандартные коробки. Их также называют облегченными и используют в тех случаях, когда есть необходимость установить более широкое полотно в небольшой по размерам дверной проём.

частей дверной рамы | Дверные рамы стандартного размера | Типы дверных коробок

Важный момент

Знакомство с дверной коробкой

Дверная коробка представляет собой тип каркаса, поддерживающего дверь, и включает в себя пороги, боковые косяки, верхние косяки и т. д. Деревянный или деревянный материал используется для большую часть времени изготавливайте дверную раму.

В настоящее время для изготовления дверных коробок также используются различные другие материалы, такие как стекловолокно, алюминий, композитные материалы и т. д. Технически дверная коробка представляет собой комбинацию горизонтальных и вертикальных элементов, поддерживающих всю дверь. Как правило, в дверной коробке предусмотрена рамка, чтобы сделать ее более привлекательной и красивой.

Дверная коробка подбирается в зависимости от размера проема двери. В основном стоимость дверной коробки зависит от размера двери, если дверь больше то стоимость дверной коробки тоже увеличивается.

Также. Прочтите: Что такое изометрическая проекция | принцип изометрических проекций | Изометрическая шкала

Части дверной коробки

Дверные коробки имеют разные элементы, характеристики также разные

1. Порог

Порог – одна из важных частей дверной коробки. Порог крепится или уплотняется вместе с дверью. Основное преимущество использования подоконника заключается в том, что он предотвращает изгибание рамы вертикальных элементов ворот после возведения.

Подоконник также имеет различные преимущества, например, предотвращает попадание пыли и проникновение насекомых в помещение под дверью. У подоконника также есть несколько недостатков: он создает препятствие во время уборки или перемещения.

2. Дверь Косяки

Дверные косяки также являются очень важным элементом дверной коробки. Дверные косяки в основном представляют собой два вертикальных элемента, поддерживающих дверные проемы. Есть также боковые косяки, которые крепятся к лицевой стороне двери для открывания и запирания.

3. Головка Косяки

Головка косяка также является горизонтальным элементом, расположенным в верхней части дверной коробки. Головные косяки удерживают всю конструкцию сверху рамы.

Также читайте: Типы лестниц | Названия и детали деталей лестницы

4. Рог

Рог – еще один элемент дверной рамы, представляющий собой горизонтальную проекцию верхней и нижней частей. Основное преимущество использования рожка в том, что он фиксирует дверную коробку в проеме стены.

5. Порог

Порог – это кусок дерева, который помещается в нижней части двери и используется в наружных открывающихся дверях. Порог — это кусок дерева, который помещается на часть пола и нижнюю часть двери. Порог также помогает отводить дождевую воду наружу, чтобы легко открывать и закрывать дверь.

6. Боковое окно

Боковое окно в основном представляет собой два небольших окна, которые расположены по обеим сторонам двери, чтобы создать путь для проникновения света. Это придает двери дополнительный вид и улучшает качество воздуха в помещении. Боковой свет также создает дополнительную прочную связь с внешним пространством.

7. Ригель

Фрамуга обычно представляет собой горизонтальную перекладину, которая размещается над дверной рамой или между окном и дверью. Основное использование фрамуги — создать путь для входа воздуха и света в комнату; когда дверь закрыта.

Также прочтите: Растяжение и сжатие | Что такое растяжение и сжатие

Дверные рамы стандартного размера

Размер дверной рамы зависит от размера двери, если размер двери большой, то размер рамы также больше, а если размер двери маленький, то размер дверной коробки также будет меньше. Если принять во внимание, что стандартный размер двери составляет 6 футов 8 дюймов (без учета ширины дверной коробки), то дверная коробка займет некоторое дополнительное пространство.

Естественно, дверная коробка шире дверных проемов. Ширина стойки дверной рамы варьируется от 2 до 4 дюймов. Таким образом, общая ширина дверной коробки равна:

Общая ширина дверной коробки = ширина дверной коробки + ширина двери + ширина дверной коробки

То есть

• Общая ширина дверной коробки = 2 дюйма + 36 дюймов. + 2”
• Общая ширина дверной коробки = 40 дюймов
• Расчет высоты дверной коробки аналогичен предыдущему —
• Высота дверной коробки = высота двери + ширина дверной коробки
• Высота дверной рамы = 6 футов 8 дюймов + 2 дюйма
• Высота дверной рамы = 6 футов 10 дюймов
• Итак, общий размер дверной коробки 82” x 40”

Также прочтите: что такое строительные леса | Типы строительных лесов

Типы дверных коробок

Обычно на рынке доступно семь типов дверных коробок, это

1.

Дверные коробки, открывающиеся внутрь, и дверные коробки, открывающиеся наружу

самая важная часть, когда мы собираемся купить комплект двери с рынка. Обычно максимально распашные двери открываются только в одном направлении.

После покупки двери нам нужно установить дверной ограничитель в правильное положение; очень важно знать правильное положение дверного проема; в противном случае неправильное открытие создаст серьезные проблемы в последующие дни.

Максимальное количество готовых дверей, открывающихся вовнутрь, но есть несколько различных типов, которые открываются наружу.

2. Открытая дверная коробка

Открытая дверная коробка широко используется в настоящее время. Его легко построить, и это очень простая установка с двумя вертикальными элементами. Основное отличие коробки открытой двери от других типов коробок состоит в том, что она содержит порог в нижней части коробки. Открытая дверная коробка в основном предназначена для внутренних целей, и здесь не предусмотрено никакого подоконника.

3. Коробка закрытой двери

Коробка закрытой двери — это тип коробки, в которой присутствуют все типы элементов, это вертикальные элементы, известные как боковые косяки, головные косяки, которые являются порогом. В закрытой раме предусмотрен порог в нижней части рамы.

Коробка закрытой двери, как правило, изготавливается для наружного применения, поскольку она обеспечивает полную герметичную защиту от нежелательных насекомых, пыли, других предметов и т. д.

4. Коробка двери с панелями остекления

Дверная рама с остеклением – это особый тип дверной рамы, который используется для проникновения дополнительного света. Еще одна особенность дверной коробки с панелью остекления заключается в том, что она увеличивает внешний вид дома. Различные размеры и формы с различными цветами дверной рамы с панелью остекления доступны на рынке.

Также прочтите: Стандартный размер блока & Вес | Стандартный размер кирпича с формой | Типы кирпичей и спецификации на основе применения

5.

Дверная рама кармана

Карманная дверная рама представляет собой специальный тип рамы, который используется там, где дверь утоплена в стене. Каркас карманной двери не подходит для несущей конструкции, потому что этот каркас слабее, чем другие. Если у нас есть ограничения по пространству, мы используем карманную дверную раму, и она обычно используется в ванной, подсобном помещении, туалете, офисах и т. д. панель размещается над дверной коробкой. В дверной раме с фрамугой высота рамы косяка равна высоте комнаты. В этом типе рамы горизонтальная планка крепится к основной раме двери, которая называется фрамугой.

7. Дверная рама бокового фонаря

Дверная рама бокового фонаря представляет собой особый тип дверной рамы, которая используется для входа света. В дверной коробке фрамуги в этом месте крепится панель остекления. Дверные рамы Sidelight очень привлекательны и хорошо выглядят, они доступны в разных формах и размерах с разными цветами.

Также читайте: Метод кернорезки | Что такое уплотнение почвы

Как построить дверную раму?

Процесс изготовления дверных проемов в основном делится на два процесса:

•  Измерение и резка
•  Собираем вместе

Эти два процесса подразделяются на множество частей, которые приведены ниже.

1. Измерение и резка

1.1. Решите, что, если вы строите или покупаете

Сначала вам нужно решить, что вы хотите установить, если вы хотите построить дверную коробку, обратитесь к хорошему плотнику, а если вы хотите установить готовую дверь, вам следует обратиться к магазин.

Как правило, готовые двери дешевы и требуют меньше времени для установки, но они не настолько хороши, как рама, изготовленная плотником.

1.2. Тип пиломатериала

Во-вторых, вам нужно выбрать, какой тип пиломатериала вам нужно установить. 2×4 — это нормальный размер деревянных стоек, но в настоящее время также используются деревянные стойки размером 2×6.

Пихта, сосна, береза, айдер — это некоторые распространенные и широко используемые пиломатериалы, которые подходят для вашего деревянного каркаса. Среди них чаще всего используется сосна.

1.3. Определение размера двери

Нормальная ширина двери составляет от 22 до 42 дюймов, а высота стандартной двери составляет от 6 до 8 дюймов. Вам нужно определить, что вы должны установить дверь правильного размера для этого типа комнаты; в противном случае это создает проблему.

1.4. Размер дверного проема

Как правило, размер дверного проема зависит от размера двери. Естественно, толщина дверного проема составляет 2 дюйма, что соответствует толщине материала косяка.

Одна вещь, которую вы должны помнить, что вы должны поддерживать одинаковую толщину 2”; в противном случае это создаст серьезную проблему, например нехватку места.

1.5. Резка стоек и плиты подоконника

Здесь вам нужно начать операцию резки, которая включает в себя вырезку стоек и вырезку плиты подоконника, но никогда не резать верхнюю плиту стены. Сначала нам нужно вырезать шпильки размером 2×4 дюйма вместе с ½ дюйма для бокового припуска.

Затем подготавливаем дверной козырек размером 2х4 дюйма для проема. После этого подготавливается шпилька и, наконец, шпилька прибивается шпилькой.

1.6. Обрежьте дверной потолок

Наконец, мы готовим дверной проем. Размер дверной перемычки 2×4 дюйма, и нам нужно вырезать перемычку двух одинаковых размеров.

Также читайте: Что такое цемент | Типы цемента

2. Сборка

2.1. Вставьте верхнюю пластину

Сначала нам нужно установить верхнюю пластину. Как правило, мы используем гвозди, чтобы зафиксировать эту верхнюю пластину.

2.2. Вставка подошвы

После этого нужно установить подошву. Подошва крепится винтами Topcon. Это будет удалено перед установкой двери.

2.3. Установка королевского шпильки

Для установки королевского шпильки нам понадобятся гвозди 12D.

2.4. Гвоздь для домкрата

После этого мы прибили шпильку внутри шпильки.

2.5. Вставка жатки

Затем нам нужно взять две жатки одинакового размера (2×4) для исходного дверного проема. Эти два будут помещены в положение заголовка с гвоздями.

2.6. Вставка поврежденной шпильки

Затем между коллектором и верхней пластиной вставляется изогнутая шпилька. Ноготь используется для фиксации покалеченной шпильки.

2.7. Снимите подошву

Наконец, после завершения дверного каркаса, нам нужно снять подошву размером 2×4 дюйма.

Часто задаваемые вопросы

Дверная рама

В архитектуре и столярном деле шамбрана представляет собой бордюр, раму или орнамент, сделанный из камня или дерева, который является составной частью трехсторонних круглых дверей камеры, больших окон и дымоходов.

Дверной косяк

Дверной косяк — это  вертикальные компоненты дверной рамы с обеих сторон двери . Вы также можете услышать их описание как шарнирный косяк (для стороны с дверными петлями) и ответный косяк (сторона, которая содержит запорную пластину и работает с запорным механизмом).

Что такое стандартный размер двери?

Стандартная ширина двери может варьироваться, так как существует огромное разнообразие размеров и стилей дверей. Но стандартная общая ширина двери для домов в США составляет 36 дюймов . Другие очень легко найти размеры 30 и 32 дюймов.

Какой стандартный размер двери в Великобритании?

1981 x 762 x 35 мм – часто называемая дверью 2 фута 6 дюймов, является наиболее распространенным размером внутренней двери в Англии и Уэльсе.

Что такое стандартное открытие двери?

Стандартные размеры дверей различаются по ширине, от  24 до 36 дюймов , но большинство из них обычно имеют высоту 80 дюймов. Если у вас есть дверь размером 28 x 80 дюймов, ваш грубый проем будет 30 x 82 ½ дюйма. Дверь размером 30 x 80 дюймов будет иметь грубый проем размером 32 x 82 ½ дюйма.

Что такое межкомнатная дверь стандартного размера?

Стандартная ширина включает 18, 20, 24, 28, 30, 32 и 36 дюймов . Стандартная высота включает 80, 84 и 96 дюймов. Индивидуальные размеры доступны в широком диапазоне различных дизайнов. Чтобы измерить предварительно навесную дверь, снимите внутреннюю обшивку и измерьте проем.

Входные двери стандартного размера?

Международный жилищный кодекс требует, чтобы размеры входной двери были не менее 36 дюймов в ширину и 80 дюймов в высоту . Когда вы покупаете входную дверь стандартного размера, стандартная ширина входной двери составляет 36 дюймов в ширину, а высота — 80 дюймов, и они предназначены для грубого проема размером 38 дюймов на 82 ½ дюйма.

Как называется металлическая деталь на дверной раме?

Ответная планка — это металлическая деталь, прикрепленная к дверному косяку. Когда дверь закрывается, защелка ударяется о пластину, прикрепленную к косяку, а запорная пластина захватывает механизм и удерживает дверь закрытой.

Какие металлы используются для дверных коробок?

• Алюминий: Алюминиевые дверные рамы лучше всего подходят для раздвижных дверей, хотя их можно использовать и на обычных распашных дверях. Алюминиевые дверные рамы проходят электрофорезную обработку, анодируются и покрываются порошковой краской для увеличения срока службы. Эти рамы обычно изготавливаются из алюминиевых профилей. В основном оснащены стеклянными дверями толщиной от 4 мм до 6 мм, они могут быть установлены поверх других дверей, таких как ПВХ.
• Полый металл: Полые металлические рамы изготавливаются из холоднокатаной или оцинкованной стали 12, 14 и 16 калибра. Они разработаны в различных формах, таких как сбитые, сварные или разрезные и выемчатые, и стили включают двойной выход, сообщающиеся, одиночный шпунт, равный шпунт и открывающиеся рамы в корпусе.
• Нержавеющая сталь: Рамы из нержавеющей стали более прочные и прочные по сравнению с другими типами рам. Они изготавливаются из стали 14, 16 или 18 калибра. Эти рамы эстетичны, устойчивы к коррозии и могут выдерживать огонь до трех часов. Каркасы из нержавеющей стали можно использовать как внутри, так и снаружи помещений.

Какой толщины металлические дверные рамы?

Pro Industries архитектурные дверные рамы из прессованного металла могут быть изготовлены толщиной от 1,1 мм до 3 мм толщиной и в соответствии с лучшими принципами обработки листового металла. Архитектурные рамы могут быть изготовлены из Zincanneal и оцинкованы для жилых или коммерческих целей, в результате чего получается чистая поверхность, готовая к нанесению любой нанесенной краски.

Из чего сделаны металлические дверные рамы?

Полые металлические рамы изготовлены из стальные листы металла, согнутые и сформированные в различные профили. Металлические листы подвергают холодной прокатке до определенной толщины или «калибра». Чем меньше калибр, тем толще стальной лист.

Есть ли в дверных рамах металл?

В дополнение к дверям, Direct Doors также предлагает металлические стальные рамы как стандартных, так и нестандартных размеров. Доступны рамы из стали различных калибров, стандартом является 16 калибр.

Двери и рамы из стеклопластика

Спецификация изделия рама из стеклопластика. Предоставление и крепление дверных коробок заводского изготовления из стеклопластика марки «fiberways» или аналога трехполого сечения сечением 90 мм х 45 мм с одним фальцом 32 мм х 15 мм для установки створки толщиной 30 мм.

Замена косяка гаражных ворот

Мы предпочитаем одну цельную деталь, отмеренную от земли. Теперь это 83 дюйма от земли. Тем не менее, мы не хотим касаться земли, потому что это сгнило в первый раз.

Алюминиевая обшивка дверной рамы гаража

Алюминиевая обшивка (также известная как алюминиевая обшивка) представляет собой процесс резки и гибки алюминиевого листа с использованием машины, называемой тормозом, и установки его на оконные и гаражные дверные рамы.

Косяк двери гаража

Косяк — это деревянная отделка вокруг дверного проема перед вашей дверью. Обычно это деревянные доски размером 2 × 8, которые проходят над дверью и вниз с обеих сторон, обычно по одной доске с каждой стороны. Кроме того, убедитесь, что солнечный свет не проникает в гараж, когда дверь закрыта.

Установка предварительно навешенной наружной двери

Замена наружной двери занимает в среднем пять или шесть часов. Межкомнатную дверь можно сделать немного быстрее, так как она не требует такой же герметизации, герметизации и других действий по защите от атмосферных воздействий. Монтаж межкомнатной двери обычно можно завершить за два-четыре часа.

Установка штормовой двери на металлическую раму

Повторить. Этот шаг для петель. После завершения откройте и закройте расширитель шарнира, чтобы убедиться, что он выходит за верхнюю часть отверстия. С расширителем канала петли, прикрепленным к дверной раме. Осторожно.

Замена наружной двери и рамы

Замена наружной дверной рамы стоит от 112 до 382 долларов или от 7 до 20 долларов за погонный фут в зависимости от материала и размера.

Замена передней дверцы и рамы

Из 11,916 проектов, проанализированных консультантом по дому, показали, что средняя стоимость замены двери составила от 477 до 1389 долларов США, а в среднем 916 долларов США. Самая низкая цена, о которой сообщил домовладелец, составляла 100 долларов, а самая высокая цена, о которой сообщалось, — 4200 долларов.

Косяк двери патио

Внутренние удлиняющие косяки добавляются к внутреннему краю рам оконных и дверных блоков патио, чтобы создать согласованный переход между оконным блоком и внутренней отделкой/обшивкой. Они доступны в диапазоне глубины, чтобы соответствовать различным размерам оконного косяка и толщине стены.

Карманные дверные рамы серии 1500 | Джонсонхардваре.com | Раздвижные | Складной

‹›

• 125 фунтов [57 кг] Макс. Вес на дверь
• 36 дюймов [914 мм] x 80 дюймов [2032 мм] Макс. Размер двери
• От 1″ [25 мм] до 1-3/4″ [35 мм] Толщина двери
• 3-1/2″ [89мм] (2×4) Мин. Толщина стеновой конструкции
• Полностью стальные разъемные шпильки Саморезы для гипсокартона и отделочные винты в комплекте
• Коммерческий класс Комплект карманной дверной рамы
• Совместимость с системой плавного закрывания с дополнительным комплектом плавного закрывания
Инструкции по установке 1500PF

Дверная рама для карманных дверей стандартного назначения серии 1500PF предназначена для установки тяжелых дверей стандартного размера (до 125 фунтов каждая) в стандартных стенах с деревянным каркасом 2 x 4 или 4-дюймовых стальных стойках при использовании комплекта адаптера 1574PLBG для 4-дюймовых стальных стоек. Комплект рамы 1500PF упакован так, чтобы его было легко транспортировать и быстро установить как для одностворчатых, так и для конвергентных дверей. 1500PF представляет собой универсальную раму, которая может быть адаптирована для использования в стенах нестандартной толщины, кирпичных стенах и может быть укорочена для установки двери любого меньшего размера.

Дверные рамы для карманных дверей серии 1500PF

Комплекты дверных рам для карманных дверей содержат все необходимое оборудование для установки одностворчатой ​​двери в каркасной стене 2×4 (дверь, косяки, гипсокартон, дверные замки, дверные ручки, набор направляющих для скрытых карманных дверей НЕ включены ). Все рамы МОГУТ быть обрезаны, чтобы соответствовать двери меньшего размера.

---

Как заказать дверную раму с карманами серии 1500PF:

Для дверей с одинарными карманами:

1. Определите размер вашей двери (ширина двери, высота двери и толщина двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для своей двери и следуйте инструкциям по сокращению дверной рамы.

Для дверей со сходящимися карманами:

1. Определите размеры двери (ширину двери, высоту двери и толщину двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и обрежьте раму.

3. Закажите по 1 раме для каждой двери (всего 2 рамы).

4. Кол-во для заказа. (1) 1555PPK3 Комплект конвергентной двери.

Дверная рама для карманных дверей стандартного назначения серии 1500PF предназначена для установки тяжелых дверей стандартного размера (до 125 фунтов каждая) в стандартных стенах с деревянным каркасом 2 x 4 или 4-дюймовых стальных стойках при использовании комплекта адаптера 1574PLBG для 4-дюймовых стальных стоек. Комплект рамы 1500PF упакован так, чтобы его было легко транспортировать и быстро установить как для одностворчатых, так и для конвергентных дверей. 1500PF представляет собой универсальную раму, которая может быть адаптирована для использования в стенах нестандартной толщины, кирпичных стенах и может быть укорочена для установки двери любого меньшего размера.

Дверные рамы для карманных дверей серии 1500PF

Комплекты дверных рам для карманных дверей содержат все необходимое оборудование для установки одностворчатой ​​двери в каркасной стене 2×4 (дверь, косяки, гипсокартон, дверные замки, дверные ручки, набор направляющих для скрытых карманных дверей НЕ включены ). Все рамы МОГУТ быть обрезаны, чтобы соответствовать двери меньшего размера.

---

Как заказать дверную раму с карманами серии 1500PF:

Для дверей с одинарными карманами:

1. Определите размер вашей двери (ширина двери, высота двери и толщина двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для своей двери и следуйте инструкциям по сокращению дверной рамы.

Для дверей со сходящимися карманами:

1. Определите размеры двери (ширину двери, высоту двери и толщину двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и обрежьте раму.

3. Закажите по 1 раме для каждой двери (всего 2 рамы).

4. Кол-во для заказа. (1) 1555PPK3 Комплект конвергентной двери.

Инструкции по установке серии 1500

• Инструкции по установке серии 1500
• 1555PPK3 Инструкции по установке комплекта конвергентной двери
• 2041PLBG Комплект дверных направляющих для скрытых карманов Инструкции по установке
• Карманная дверца Специальное руководство по применению
• Доступные для инвалидов отверстия
• Инструкции по установке дверцы сужающегося углового кармана
• Инструкции по вырезанию дверной рамы кармана
• Результаты испытаний каркаса стены кармана серии 1500 под нагрузкой

Серия 1500 Видео

Установка рамки

СОБЛЮЧАВЛЕНИЯ ДВЕРИЯ

1500 Серия Краткое эталонное рисунки

Грубая дверь в

3333333333. Конвертинг 9002 9002 9002 33333333333333333333 Грубая дверь

333333333333333333333923 гг.

Размеры высоты проема

1555PPK3 Комплект конвергентных дверей

Дверные рамы карманов серии 1500

Комплект дверной рамы с карманом содержит все необходимое оборудование для установки двери с одним карманом в стене с каркасом 2×4 (дверь, косяки, гипсокартон, дверные замки, дверные тяги, набор направляющих для скрытых карманов НЕ входит в комплект). Все рамы МОГУТ быть обрезаны, чтобы соответствовать двери меньшего размера.

---

Как заказать дверную раму серии 1500:

Для одностворчатых дверей:

1. Определите размер двери (ширину, высоту и толщину двери)

2. Выберите номер детали рамы, соответствующий вашему размер двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и следуйте инструкциям по установке рамы.

Для дверей со сходящимися карманами:

1. Определите размеры двери (ширину двери, высоту двери и толщину двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и обрежьте раму.

3. Закажите по 1 раме для каждой двери (всего 2 рамы).

4. Кол-во для заказа. (1) 1555PPK3 Комплект конвергентной двери.

Video Video

. комплекты содержат все необходимое оборудование для установки двери с одним карманом в стене с каркасом 2×4 (дверь, косяки, гипсокартон, дверные замки, дверные тяги, набор направляющих для скрытых дверей НЕ входит в комплект). Все рамы МОГУТ быть обрезаны, чтобы соответствовать двери меньшего размера.

---

Как заказать дверную раму серии 1500:

Для одностворчатых дверей:

1. Определите размер двери (ширину, высоту и толщину двери)

2. Выберите номер детали рамы, соответствующий вашему размер двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и следуйте инструкциям по установке рамы.

Для дверей, сходящихся между собой:

1. Определите размеры двери (ширину двери, высоту двери и толщину двери)

2. Выберите номер детали рамы, соответствующий размеру вашей двери. Не видите точный размер двери? Помните, что рамы Johnson можно обрезать, чтобы вместить любую дверь меньшего размера. Просто закажите следующий больший размер рамы для вашей двери и обрежьте раму.

3. Закажите по 1 раме для каждой двери (всего 2 рамы).

4. Кол-во для заказа. (1) 1555PPK3 Комплект конвергентной двери.

Спецификации продукции

Максимум. Вес на дверь	125 фунтов [57 кг]
Заявление	Интерьер Жилой/Коммерческий
Максимум. Ширина двери	36 дюймов (3 фута — 0 дюймов) [914 мм]
Максимум. Высота двери	80 дюймов (6 футов — 8 дюймов) [2032 мм]
Толщина двери	от 1″[25мм] до 1-3/8″[35мм]
Материал заголовка рамы	Ель, сосна или пихта (#3 или лучше)
Трек серии	100
Материал дорожки	6063T6 Экструдированный алюминий
Тип вешалки	Верхнее крепление
Тип колеса	Машинно обработанный и отбалансированный нейлон, заводская смазка
Диаметр колеса	1 дюйм
Раздельная конструкция шпильки	Холоднокатаная оцинкованная сталь калибра 16
Стальные компоненты	12-14 Калибр
Отделка стальных компонентов	Цинковое трехвалентное покрытие
Упаковка	Одинарная упаковка из усиленного гофрированного картона
Страна происхождения	США.
Условия спецификации	Все продукты, технические характеристики и данные могут быть изменены без предварительного уведомления в целях повышения надежности, функциональности, дизайна или иным образом.

Спецификации продукции

Максимум. Вес на дверь	125 фунтов [57 кг]
Заявление	Интерьер Жилой/Коммерческий
Максимум. Ширина двери	36 дюймов (3 фута — 0 дюймов) [914 мм]
Максимум. Высота двери	80 дюймов (6 футов — 8 дюймов) [2032 мм]
Толщина двери	от 1″[25мм] до 1-3/8″[35мм]
Материал заголовка рамы	Ель, сосна или пихта (#3 или лучше)
Трек серии	100
Материал дорожки	6063T6 Экструдированный алюминий
Тип вешалки	Верхнее крепление
Тип колеса	Машинно обработанный и отбалансированный нейлон, заводская смазка
Диаметр колеса	1 дюйм
Раздельная конструкция шпильки	Холоднокатаная оцинкованная сталь калибра 16
Стальные компоненты	12-14 Калибр
Отделка стальных компонентов	Цинковое трехвалентное покрытие
Упаковка	Одинарная упаковка из усиленного гофрированного картона
Страна происхождения	США. РубрикаРазное
