Стандарты диаметров стальных труб: Стандартные диаметры стальных труб — таблица наружного и внутреннего диаметра

Таблица диаметров труб из дюймов в мм. Торговый Дом «Профиль»

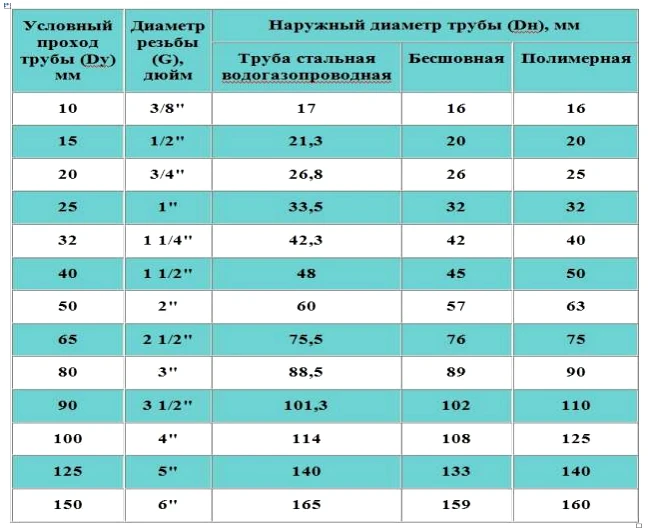

Таблица перевода диаметров труб из дюймов в мм.



Диаметр условного прохода трубы, ммДиаметр резьбы, дюймНаружный диаметр трубы, мм
Труба стальная водогазопроводнаяТруба бесшовнаяТруба полимерная
103/8″171616
151/2″21,32020
203/4″26,82625
251″33,53232
321 1/4″42,34240
401 1/2″484550
502″60
57		63
652 1/2″75,57675
803″88,58990
903 1/2″101,3102110
1004″114108125
1255″140133140
1506″165159160



Таблица перевода дюймовых размеров в метрические







Таблица перевода дюймовых размеров в метрические

1 дюйм (inch) = 25,4 мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

дюймы

мм.

—

—

1

25,4

2

50,8

3

76,2

4

101,6

1/8

3,2

1 1/8

28,6

2 1/8

54,0

3 1/8

79,4

4 1/8

104,8

1/4

6,4

1 1/4

31,8

2 1/4

57,2

3 1/4

82,6

4 1/4

108,8

3/8

9,5

1 3/8

34,9

2 3/8

60,3

3 3/8

85,7

4 3/8

111,1

1/2

12,7

1 1/2

38,1

2 1/2

63,5

3 1/2

88,9

4 1/2

114,3

5/8

15,9

1 5/8

41,3

2 5/8

66,7

3 5/8

92,1

4 5/8

117,5

3/4

19,0

1 3/4

44,4

2 3/4

69,8

3 3/4

95,2

4 3/4

120,6

7/8

22,2

1 7/8

47,6

2 7/8

73,0

3 7/8

98,4

4 7/8

123,8





Телефоны

8 800 100 17 62 (бесплатно по всей территории России)

+7 495 543 91 20 (многоканальный)

+7 985 739 17 20

Поделиться:

Корзина

0 элементов

8, 20, 25, 40, 65, 110, 125, 200, 300 мм, больших, какие бывают, видео-инструкция по монтажу своими руками, фото и цена

Статьи

Несмотря на распространение современных композитных материалов, сталь остается востребованной при изготовлении трубопроводов различного назначения. Какими могут быть диаметры стальных труб по ГОСТу? Вообще, какие стандарты регламентируют их производство? Где и для чего применяются соответствующие изделия? Давайте разбираться.

Стальные трубы на складе.

Нормативные документы

Начнем с перечня стандартов, которые нам предстоит изучить.

  • По ГОСТ 3262-75 изготавливаются изделия для водо- и газопроводов.
  • Насосно-компрессорные трубопроводы (НКТ) монтируются из проката, произведенного по ГОСТ 633-80.
  • Сортамент бесшовных горячедеформированных труб содержится в стандарте за номером 8732-78.
  • Для холоднодеформированных сортамент нормируется ГОСТ 9734-75.
  • Сварные трубы для газовых и нефтяных магистралей производятся по ГОСТ 20295-85.
  • Наконец, стальные трубы больших диаметров для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов изготавливают в соответствии с документом ГОСТ Р 52079-2003.

Обратите внимание: этот список не претендует на охват всех областей производства. Некоторые специфические изделия вроде обсадных труб или трубных рам для автомобильной промышленности мы намеренно исключили из списка.

Рамы мото- и автотранспорта делаются из труб, производимых по отдельному стандарту.

Размеры  и области применения

Итак, какие бывают диаметры труб стальных в соответствии с этими документами? Для каких целей используется труба?

ГОСТ 3262-75

Полный список предусмотренных стандартом размеров сравнительно невелик, поэтому приведем его полностью.

Условный проходНаружный диаметрТолщина стенки труб
ЛегкихОбыкновенныхУсиленных
610,21,82,02,5
813,52,02,22,8
1017,02,02,22,8
1521,32,52,83,2
2026,82,52,83,2
2533,62,83,24,0
3242,32,83,24,0
4048,03,03,54,0
50		60,03,03,54,5
6575,53,24,04,5
8088,53,54,04,5
90101,33,54,04,5
100114,04,04,55,0
125140,04,04,55,5
150165,04,04,55,5

Изделия могут производиться с антикоррозионным цинковым покрытием и без него. Кроме того, они могут поставляться с нарезанной или накатанной резьбой.

Область применения — разводка водоснабжения, газа и отопления в пределах жилых, административных и производственных зданий.

Приведем несколько примеров использования.

  • Диаметр 15 мм востребован в качестве внутриквартирных подводок водоснабжения и газа.
  • Стальная труба 20 мм используется в качестве подводки к радиаторам отопления.
  • Стальная труба 25 мм применяется при монтаже отопительных стояков.
  • Стальная труба 40 мм подходит для розливов отопления и водоснабжения.
  • Стальная труба 125 мм годится для монтажа вводов теплотрасс, а парой десятилетий раньше — и вводов ХВС.

Справочно: стальная труба 8 мм, 6 и 10 мм если и используется в водогазопроводах, то невероятно умело скрывается. В богатой практике мастеров нашего проекта эти размеры ни разу не встречались.

Минимальный применяющийся размер — ДУ15.

Цена труб ВГП — одна из самых низких среди всего трубного проката ввиду использования недорогих марок стали и технологичности производства: для сварки используются высокочастотные токи, что обеспечивает минимальные временные затраты на погонный метр.

ГОСТ 633-80

Предусмотренный этим нормативным документом список сортамента тоже не поражает своей величиной.

Условный диаметр, ммТолщина стенки, мм
273,0
333,5
423,5
484,0
605,0
735,5; 7,0
896,5; 8,0
1026,5
1147,0

Что еще полезно знать об изделиях, производимых по нормам этого стандарта:

  • По технологии производства они могут быть только и исключительно бесшовными, то есть полученными не скручиванием плоской заготовки (штрипса), а прошивкой сплошного стального цилиндра (штанги). Такой способ производства обеспечивает существенно большую стойкость к внутреннему гидравлическому давлению: электросварной шов всегда уступает прочностью цельному металлу.
  • Труба производится как гладкой (под соединение муфтами), так и безмуфтовой, с высаженными наружу концами.

Несколько способов соединения НКТ.

  • Изделия с навинченными муфтами и безмуфтовые должны выдерживать гидравлические испытания; при этом внутреннее давление при испытаниях привязано к размерам трубы и варьируется от 375 до 1250 кгс/см2.

Справочно: давление воды на выходе горнодобывающих мониторов достигает втрое меньших значений — не более 400 кгс/см2. Струя такого монитора легко режет скальные породы.

Применение насосно-компрессорных труб в основном сводится к добыче нефти и газа: они служат для откачки природных углеводородов и для создания пластового давления.

ГОСТ 8732-78

Бесшовная горячедеформированная труба может иметь диаметр от 20 до 530 мм при толщине стенки от 1,08 до 75 миллиметров.

Технология ее производства вкратце такова:

  1. Цилиндрическая заготовка разогревается в индукционной печи до температуры, при которой сталь становится пластичной.
  2. На прошивном стане она превращается в гильзу — полый цилиндр.

Прошивка заготовки.

  1. После повторного разогрева заготовка, надетая на оправку, проходит последовательность вальцов, редуцирующих ее наружный диаметр.
  2. После охлаждения готовая труба нарезается на отрезки и после прохождения контроля качества отправляется на склад готовой продукции.

Производство по понятным причинам отличается высочайшей энергоемкостью. Кроме того, благодаря толстым стенкам изделия исключительно массивны: если усиленная  водогазопроводная стальная труба 65 мм весит 7,88 кг/погонный метр, то наиболее близкая к ней по диаметру горячедеформированная 63,5х14 — целых 17,09.

Где используются горячедеформированные изделия? Понятно, что не для строительства дачного водопровода своими руками: их прочность здесь явно избыточна. Основные области применения — трубопроводы высокого давления и гидравлические системы.

Снимок позволяет оценить толщину стенок.

ГОСТ 8734-75

Метод холодной деформации отличается от горячей прокатки лишь тем, что после прошивного стана гильза охлаждается и дальнейшие операции проходит при температуре гораздо ниже точки рекристаллизации стали.

Поскольку при раскатке в металле неизбежно накапливаются внутренние напряжения, содержащаяся в одном из смежных стандартов инструкция по технологии  производства требует обязательной термообработки проката после вальцевания: сталь нагревается и медленно остывает, приобретая вязкость и пластичность.

Какие размеры прописаны в стандарте:

  • Диаметр — от 5 до 250 мм.
  • Толщина стенки — от 0,3 до 24 мм. При этом одному диаметру соответствует несколько вариантов исполнения: скажем, стальная труба 200 мм может иметь стенки от 3 до максимальных 24 мм, а стальная труба 110 мм — от 1,5 до 18.

Как и горячекатаные, холоднодеформированные изделия применяются там, где необходима максимальная стойкость к гидравлическому давлению при минимальной массе.

На фото — холоднокатаные трубы перед нарезкой по длине.

ГОСТ 20295-85

Стандартом предусмотрено производство прямошовных и спиральношовных изделий с наружным диаметром от 159 до 8220 мм при стенках 3 — 12 мм.

При этом в стандарте содержатся рекомендации по способу изготовления для разных диапазонов размеров:

  • При диаметре 159 — 426 допустимо применение сварки токами высокой частоты.
  • Электродуговая сварка спиральных швов может использоваться в диапазоне 159-820.
  • Прямошовная электродуговая сварка применима для размеров 530-820.

ГОСТ Р 52079-2003

Последний в нашем списке документ предусматривает диаметры от 114 до 1420 мм при стенках от 3 до 21. И в этом случае могут применяться высокочастотная сварка с одним продольным швом (размеры 114-530), спиральношовная дуговая сварка (159-1420) и прямошовная дуговая сварка с одним или двумя продольным швами (530-1420 мм).

Спиральный шов обеспечивает большую по сравнению с прямым прочность на разрыв.

Заключение

Как уже упоминалось, наш список нормативных документов не претендует на полноту. Скажем, стальная труба 300 мм не соответствует ни одному из упомянутых сортаментов; однако в реальных прайс-листах производителей и дилеров она есть.

Как всегда, дополнительную информацию читатель сможет найти в видео в этой статье. Успехов!

Поделитесь:

Статьи по теме

Все материалы по теме

РАЗМЕРЫ И РАЗМЕРЫ СТАЛЬНЫХ ТРУБ

Трубы различаются в зависимости от их предполагаемого использования, формы и размера. В своих самых элементарных формах труба представляет собой транспорт жидкости или газа. Они представляют собой пару исключений из этого основного описания, но в основном оно верно. Предполагаемая цель помощи трубы объясняет способ определения размеров материалов.

Размеры труб изначально подчеркивали важность внутреннего диаметра (ID), поскольку инженеры были связаны с потоком жидкости или газа. Было и остается важным, чтобы каждая труба одинакового размера имела одинаковый внутренний диаметр для обеспечения одинаковой скорости потока. Размеры стальных труб в Северной Америке обозначаются двумя безразмерными числами: 1) Номинальный размер трубы (NPS) и 2) Спецификация труб (Sch. или Sched.). Для стандартной трубы NPS относится к внутреннему диаметру трубы, а в таблице указана толщина ее стенки.

Размеры стальных труб производства США указаны в дюймах. Чтобы обеспечить соответствие между странами, идентификатор «дюйм» был заменен номинальным размером трубы (NPS), безразмерным обозначением. Важно признать, что NPS — это размер только по названию. NPS не всегда соответствует реальным размерам стальной трубы. Вместо этого размеры стальных труб от NPS ⅛ до NPS 12 идентифицируются по их номинальным внутренним диаметрам. Например, NPS 5 в стандартной и линейной трубе имеет точный внешний размер 5,563 дюйма. С другой стороны, стальные трубы размером 14 и выше считаются «трубами большого наружного диаметра» и идентифицируются по их точным внешним размерам.

Существует четыре дескриптора размеров труб: Номинальный размер трубы (NPS), Внешний диаметр (OD), Спецификация и Толщина стенки. Вот где это становится немного запутанным. Для размеров труб от ⅛ до 12 дюймов NPS ВООБЩЕ зависит от внутреннего диаметра трубы, но это не одно и то же. Для размеров от 14 дюймов и выше NPS равен наружному диаметру трубы. По сути, NPS — это устаревший метод, который когда-то использовался для стандартизации размеров труб. По мере развития трубной промышленности размеры менялись.

Сегодня понятно, что NPS не равно ID. OD является более точным дескриптором размера трубы. Это означает, что если бы вы провели измерительную ленту через конец куска трубы, показание было бы равно «OD». Итак, ОД=ОД. Каждый график имеет толщину стенки, но не все толщины стенок имеют график. Спецификация и толщина стенки используются для определения стенки трубы. Какая толщина стенки трубы? Это тоже немного сложно. Трубы имеют график от 5S до XXH (или XXS). Это сбивает с толку, потому что фактическая толщина стенки (дюймы или мм) изменяется в зависимости от наружного диаметра трубы.

Итак, 2-дюймовая стандартная труба имеет толщину стенки 0,154 дюйма, а 3-дюймовая стандартная труба имеет толщину стенки 0,216 дюйма. Таким образом, «стандартный» график может иметь несколько толщин стенок в зависимости от наружного диаметра трубы. Существуют размеры труб с толщиной стенки больше XXH, они тяжелее стандартных труб. Сказав все это, как заказать трубу? Ну, это исходит от поставщиков стальных труб или поставщиков стальных труб и зависит от покупателя. Один и тот же заказ можно указать двумя разными способами:

Вариант A: Труба XH 2000” (NPS x Schedule)

Вариант B: Труба 2,375 x 0,218 дюйма (наружный диаметр x толщина стенки)

Варианты A и B эквивалентны. Стальная труба бывает исключительно круглой (цилиндрической) и жесткой.

Американский национальный институт стандартов (ANSI) присвоил порядковые номера для классификации толщин стенок в зависимости от применения под давлением. Таблица размеров труб ANSI помогает покупателям труб определить и лучше понять размеры труб, а также определить идеальные размеры стальных труб для своих конкретных проектов. Знание спецификаций труб также имеет решающее значение.

Размеры

Для измерения размеров стальных труб используются четыре размера. Вот эти размеры:

1. Внешний диаметр

Внешний диаметр (НД) трубы определяется расстоянием по прямой линии, проходящей через выемку в центре трубы, от одного внешнего края до противоположного внешнего края.

2. Внутренний диаметр

Внутренний диаметр (ID) трубы определяется расстоянием прямой линии, проходящей через центр трубы от одной внутренней поверхности до противоположной внутренней поверхности.

3. Толщина стенки

Толщина стенки трубы рассчитывается путем вычитания внутреннего диаметра из наружного диаметра и деления результата на два.

4. Вес

Вес трубы определяется толщиной ее стенки. Труба изготавливается трех весов: 1) стандартный вес, 2) сверхтяжелый, 3) двойной сверхтяжелый.

Для размеров стальных труб вес трубы определяется в фунтах на фут или в килограммах на метр. Вес стальной трубы в таблице размеров труб ANSI не является фактическим весом трубы. Фактический вес зависит от допуска различных размеров стальных труб.

Формула для определения веса трубы на линеальную ногу:

W = [OD-WT x WT] x 10,96

W: Вес в фунтах/ногах

OD: Внешний диаметр

OD: . WT: Толщина стенки

Внешний диаметр и толщина стенки измеряются в дюймах.

Различия в размерах стальных труб

Отраслевые нормы размеров стальных труб различаются в зависимости от типа трубы. Например, стандартная труба с наружным диаметром 4,5 дюйма будет идентифицирована как труба с размером 4 NPS; между тем, трубопроводная труба диаметром 4,5 дюйма или труба нефтепромыслового назначения (OCTG) будет обозначаться как труба 4,5 NPS. Кроме того, труба нефтяного сортамента указывается по весу на фут, а линейная труба обычно указывается по толщине стенки.

Данные трубы – Сталь – Размер железной трубы (IPS)

Данные трубы – Сталь – Размер железной трубы (IPS) | Тейлор Уолрейвен
Номинальный размер трубы в дюймах Номинальный размер трубы мм Внешний диаметр в дюймах Внешний диаметр мм Номер расписания Толщина стенки в дюймах Вес трубы фунт/фут Вес воды фунт/фут
1/2 дюйма 15 0,84 21
10С 0,083 0,67 0,15
40/СТАНД. 0,109 0,85 0,13
80/XS 0,147 1,09 0,10
160 0,187 1,30 0,07
ХХ 0,294 1,72 0,02
3/4″ 20 1,05 27
10С 0,083 0,86 0,27
5С 0,065 0,68 0,29
40/СТАНД. /40S 0,113 1,13 0,21
80/ХС/80С 0,154 1,47 0,19
160 0,218 1,94 0,13
ХХ 0,308 2,44 0,06
1″ 25 1,315 33
5С 0,065 0,87 0,48
10С 0,109 0,87 0,41
40/СТАНД./40S 0,133 1,40 0,37
80/ХС/80С 0,179 1,68 0,31
160 0,250 2,17 0,23
ХХ 0,358 2,84 0,12
1-1/4″ 32 1,66 42
5С 0,065 1. 11 0,80
10С 0,109 1,81 0,71
40/СТАНД./40S 0,140 2,27 0,65
80/ХС/80С 0,191 3,00 0,56
160 0,250 3,77 0,46
ХХ 0,382 5,22 0,27
1-1/2″ 40 1,9 48,3
5С 0,065 1,28 0,65
10С 0,109 2,09 0,96
40/СТАНД./40S 0,145 2,72 0,88
80/ХС/80С 0,200 3,63 0,77
160 0,281 4,87 0,61
ХХ 0,400 6,41 0,41
2 дюйма 50 2,375 60,3
0,065 0,065 1,28 1,71
10С 0,109 2,64 1,58
40/СТАНД. /40S 0,154 3,65 1,45
80/ХС/80С 0,218 5,02 1,28
160 0,343 7,45 0,97
ХХ 0,436 9.03 0,77
2-1/2″ 65 2,875 73
5С 0,083 2,48 2,50
10С 0,120 3,53 2,36
40/СТАНД./40S 0,203 5,79 2,07
80/ХС/80С 0,276 7,66 1,84
160 0,375 10.01 1,54
ХХ 0,552 13,70 1,07
3 дюйма 80 3,5 89
5С 0,083 3,03 3,78
10С 0,120 4,33 3,61
40/СТАНД. /40S 0,216 7,58 3,20
80/ХС/80С 0,300 10,25 2,86
160 0,438 14,33 2,34
ХХ 0,600 18.58 1,80
3-1/2 дюйма 90 4 102
5С 0,083 3,03 3,78
10С 0,120 4,33 3,61
40/СТАНД./40S 0,216 7,58 3,20
80/ХС/80С 0,300 10,25 2,86
4 дюйма 100 4,5 114
5С 0,083 3,91 6,39
10С 0,120 5,61 6,17
ДШ 0,188 8,66 5,78
40/СТАНД. /40S 0,237 10,79 5,51
80/ХС/80С 0,337 14,99 4,98
120 0,438 19.00 4,47
160 0,531 22,51 4,02
ХХ 0,674 27,54 3,38
5 дюймов 125 5,563 141
5С 0,109 6,38 9,71
10С 0,134 7,77 9,53
40/СТАНД./40S 0,258 14,62 8,66
80/ХС/80С 0,375 20,78 7,88
120 0,500 27.04 7,06
160 0,625 32,97 6,33
ХХ 0,750 38,55 5,61
6″ 150 6,625 168
5С 0,109 7,58 13,96
10С 0,134 9,29 13,74
ДШ 0,219 14,99 13. 02
40/СТАНД./40S 0,280 18,98 12,51
80/ХС/80С 0,432 28,58 11.29
120 0,562 36,40 10,29
160 0,718 45,30 9.16
ХХ 0,864 53,17 8.16
8 дюймов 200 8,625 219
5С 0,109 9,91 24.04
10С 0,148 13.40 23,59
ДШ 0,219 19,66 22,94
20 0,250 22,37 22,45
30 0,277 24,70 22.15
40/СТАНД. /40S 0,322 28,55 21,65
60 0,406 35,60 20,58
80/ХС/80С 0,500 43,40 19,80
100 0,593 50,90 18,80
120 0,718 60,60 17,60
140 0,812 67,80 16,70
ХХ 0,875 72,40 16.10
160 0,906 74,70 15,80
10 дюймов 250 10,75 273
5С 0,134 9,91 37,40
10С 0,165 18,70 36,90
ДШ 0,219 24,70 36. 10
20 0,250 28.00 35,70
30 0,307 34,20 34,90
40/СТАНД./40S 0,365 40,48 34.10
60/ХС/80С 0,500 54,70 32,30
80 0,593 64.30 31.10
100 0,718 76,90 29,50
120 0,843 89,20 27,90
140 1.000 104.10 26.00
160 1,125 115,70 24,60
12 дюймов 300 12,75 324
5С 0,156 21.00 52,60
10С 0,180 24. 20 52,20
20/ДВ 0,250 33,40 51,00
30 0,330 43,80 49,70
СТАНД./40S 0,375 49,60 49.00
40 0,406 53,50 48,50
XS/80S 0,500 65,40 47,00
60 0,562 73,20 46.00
80 0,687 88,50 44.00
100 0,843 107,20 41,60
120 1.000 125,50 39,30
140 1,125 139,70 37,50
160 1,312 160,30 34,90
14 дюймов 350 14 356
5С 0,156 23. 10 63,70
10С 0,188 27,70 63.10
10 (ДВ) 0,250 36,70 62,00
20 0,312 45,70 60,80
30/СТД 0,375 54,60 59,70
40 0,438 63,40 58,60
XS 0,500 72.10 57,50
60 0,593 84,90 55,80
80 0,750 106.10 53.10
100 0,937 130,80 50,00
120 1,093 150,70 47,50
140 1.250 170,20 45,00
160 1. 406 189.10 42,60
16 дюймов 400 16 406
5С 0,169 27,90 83,50
10С 0,188 31,80 83.00
10 (ДВ) 0,250 42.10 81,70
20 0,312 52,40 80,40
30/СТД 0,375 62,60 79.10
40/XS 0,500 82,80 76,50
60 0,656 107,50 73,40
80 0,843 136,50 69,70
100 1,031 164,80 66.10
120 1,218 192,30 62,60
140 1,438 223,70 58,60
160 1,596 245,10 55,58
18 дюймов 450 18 457
5С 0,165 31,40 106. 20
10С 0,188 35,80 105,60
10 (ДВ) 0,250 47,40 104.10
20 0,312 59,00 102,70
СТД 0,375 70,60 101.20
30 0,438 82,20 99,70
XS 0,500 93,50 98,30
40 0,562 104.70 96,90
60 0,750 138,20 92,60
80 0,937 170,80 88,40
100 1,156 208.00 83,70
120 1,375 244,20 79.10
140 1,562 274,30 75,30
160 1,781 308,50 70,90
20 дюймов 500 20 508
5С 0,188 39,80 131. 00
10С 0,218 46.10 130,20
10 (ДВ) 0,250 52,70 129,30
20/СТД 0,375 78,60 126,00
30/XS 0,500 104.10 122,80
40 0,593 122,90 120,40
60 0,812 166,40 114,80
80 0,937 208,90 109,40
100 1,281 256,10 103,40
120 1.500 296,40 98,30
140 1.750 341,09 92,60
160 1,968 379,10 87,80
22 дюйма 550 22 559
10 (ДВ) 0,250 58. 10 129,30
СТД 0,375 86,60 153,60
XS 0,500 114,80 150,00
24 дюйма 600 24 610
5С 0,218 55,40 188,80
10 (ДВ)/10S 0,250 63,40 187,80
20/СТД 0,375 94,60 183,80
XS 0,500 125,50 179,90
30 0,562 140,70 178.00
40 0,687 171.10 174.10
60 0,968 238.10 165,60
80 1,218 296,40 158. 10
100 1,531 367,40 149,10
120 1,812 429,40 141,20
140 2,062 483,20 134,30
160 2,343 542.00 126,90
26 дюймов 650 26 650
СТД 0,375 102,60 216,80
XS 0,500 136,20 212,50
28 дюймов 700 28 711
СТД 0,375 110,70 252,50
XS 0,500 146,90 247,90
30 дюймов 750 30 762
5С 0,250 79,40 296.
РубрикаРазное
