Чем отличается фрезерный станок от токарного

Чем отличается фрезерный станок от токарного

Ответ:

Отличие заключается в способе обработки деталей — на

токарных станках вращается заготовка, а слой металла с нее снимает поступательно движущийся резец, закрепленный в резцедержке на суппорте; а на фрезерных станках заготовка закреплена жестко на рабочем столе, совершающем возвратно-поступательные движения, а слой металла снимает вращающаяся фреза, на перефирии которой имеются режущие кромки.

Таким образом, выражаясь техническим языком, главным движением на токарном станке будет вращательное движение заготовки, получаемое от шпинделя через патрон или центр,

а вспомогательным — движение резца, закрепленного на суппорте;

на фрезерных станках главным движением является вращательное движение фрезы,

а вспомогательным (движением подачи) — заготовки или, реже, самой фрезы.

ИНТЕРЕСНЫЕ СТАТЬИ И ПОЛЕЗНЫЕ КНИГИ

ОАО «СтанкоГомель» — лучшие фрезерные станки для производства
Назначение и классификация фрезерных станков

Токарные станки и работа на них Т. И. Тишенина, В. Б. Федоров
Фрезерные станки А. Г. Ничков
Мини токарные станки Универсал — сделано в СССР
В чем отличия мини-станков по металлу для производства от «домашних»
Маленькие фрезерные станки по металлу
Маленькие резцы для мини токарных станков
Микромодели токарных и фрезерных станков
Необычные маленькие токарные станки из дерева, алюминия и стали

Производители

Токарно-фрезерный станок CT300-Х

Точение
Диаметр обточки над станиной, мм	300
Расстояние между центрами, мм	500
Диаметр обточки над поперечным суппортом	140
Диаметр проходного отверстия шпинделя, мм	26
Конус шпинделя	№4
Максимальный поперечный ход резцедержателя, мм	200
Максимальный продольный ход резцедержателя, мм	0,4-1,5
Количество метрических резьб, шт	14
Диапазон метрической резьбы, мм	0,5-3
Количество дюймовых резьб, шт	20
Дюймовая резьба, TPI	11-40 1/n “
Количество продольных подач, шт	2
Диапазон продольного подачи, мм/об	0,05-0,5
Диапазон поперечной подачи, мм/об	0,05-0,5
Ход пиноли задней бабки, мм	50
Пиноль задней бабки	№3
Частота вращения шпинделя, об/мин	160-1600 об/мин 6 скоростей
Сверление
Максимальный диаметр сверления, мм	20
Расстояние от торца шпинделя до поверхности стола, мм	240-320
Расстояние от центральной линии шпинделя до поверхности колонны, мм	175
Угол поворота сверлильно-фрезерной головки вокруг колонны, град	360
Частота вращения шпинделя, об/мин	125-1600 об/мин 12 скоростей
Вертикальный ход сверлильно-фрезерной головки, мм	80
Коническое отверстие сверлильно-фрезерной головки	МК3
Фрезерование
Ширина рабочего стола, мм	150
Длина рабочего стола, мм	420
Ширина Т-образных пазов, мм	12
Ход втулки шпинделя, мм	80
Прочие характеристики
Мощность двигателя	750 Вт (220 В, 50 Гц)
Масса, кг	210
Габаритные размеры (ДхШхВ)	850х580х1160

Комбинированные токарно-фрезерные станки

Поиск по категориям

{{bucket.

label}}

^$ {{bucket.label === ‘Цена’ ? option.label[0].slice(0, option.label[0].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : option.label}} ^{{{option.label[0].slice(option.label[0].indexOf(‘.’)+1)}}} {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? ‘ to ‘ : Bucket.label === ‘Цена’ ? ‘+’ : » }} ^$ {{bucket.label === ‘Цена’ && option.label[1] !== ‘*’ ? option.label[1].slice(0, option.label[1].indexOf(‘.’)).replace( /\d{1,3}(?=(\d{3})+(?! \d))/g , «$&,») : »}} ^{{{option.label[1].slice(option.label[1].indexOf(‘.’)+1)}}}

{{result. values.instock === ‘true’ ? «Готово к отправке»: «Еще в пути»}} {{результат.значения.название}} parseFloat(result.values.price.replace(‘,’,»))) || (result.values.outlet === ‘true’ && parseFloat(result.values.msrp.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,»)) )»> ^$ {{result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’, »)) ? result.values.catalogprice.slice(0, result.values.catalogprice.indexOf(‘.’)) : result.values.msrp.slice(0, result.values.msrp.indexOf(‘.’))}} ^{{{ result.values.onspecial === ‘true’ && parseFloat(result.values.catalogprice.replace(‘,’,»)) > parseFloat(result.values.price.replace(‘,’,») ) ? result.values.catalogprice.slice(result.values.catalogprice.indexOf(‘.’)+1) : result.values.msrp.slice(result.values.msrp.indexOf(‘.’)+1)}}} ^$ {{result. values.price.slice(0, result.values.price.indexOf(‘.’))}} ^{{{result.values.price.slice(result.values.price.indexOf( ‘.’)+1)}}}

Токарный и фрезерный станки: объяснение различий

Фрезерные и токарные станки являются чрезвычайно популярными инструментами в обрабатывающей промышленности благодаря их способности обрабатывать различные виды металлов и неметаллов с высокой точностью и повторяемостью.

Хотя оба они выполняют субтрактивную обработку для производства требуемой детали, существуют значительные различия в их конструкции, работе и возможностях.

Различие между токарными и фрезерными станками заключается в их работе. В то время как токарные станки имеют вращающуюся заготовку, фрезерование включает вращающийся инструмент, который удаляет материал с заготовки. Кроме того, токарные станки имеют горизонтальную конфигурацию, тогда как для фрезерной обработки предпочтительна вертикальная конфигурация.

В этой статье я изложил различия между токарными и фрезерными станками на основе нескольких параметров.

В заключение я также обсудил их приложения, чтобы помочь вам понять, какая машина может подойти для вашего приложения.

Что в этой статье?

Разница между токарным и фрезерным станком
Что такое токарный станок?
Что такое фрезерование?
Последние мысли
Часто задаваемые вопросы (FAQ)

MellowPine поддерживается считывателем. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Difference Between Lathe and Milling Machine

Станок может обрабатывать почти любую

Parameter	Lathe	Milling Machine
Design	Horizontal layout	Vertical layout
Working Principle	Rotating Workpiece	Rotating Инструмент
Режущие инструменты	Однолезвийные резцы	Многолезвийные резцы
Операции механической обработки	Токарная обработка, торцовка, растачивание, нарезание резьбы и т. д.	Фрезерование, сверление, контурная обработка и т. д.
Материалоемкость	Как правило, осесимметричные заготовки могут быть обработаны

Разница между токарным станком и фрезерным станком

Различия в конструкции

Обычный ручной токарный станок состоит из таких частей, как станина, передняя бабка, задняя бабка, каретка и механизм подачи.

Детали токарного станка (Источник: Kingston lathes)

Состоит из быстро вращающейся заготовки, зажатой в монтажном устройстве, таком как кулачковый патрон, магнитный патрон или цанга, и режущего инструмента, который перемещается по осям X и Z токарного станка для получения желаемого реза.

Станина представляет собой цельный чугунный элемент, на котором установлены все остальные компоненты. Каретка токарного станка скользит по станине.

На левом конце станины находится передняя бабка, которая включает в себя систему привода и органы управления. Система привода состоит из двигателя и редуктора, что позволяет изменять скорость вращения для обработки различных материалов.

Кроме того, на передней бабке также находится крепежное устройство, такое как 3-х или 4-х кулачковый патрон, в котором заготовка может быть закреплена для токарных операций.

Инструменты на токарном станке устанавливаются на инструментальной стойке, которая имеет уникальную конструкцию в зависимости от типа токарного станка, такого как револьверный токарный станок и токарный станок с групповым инструментом.

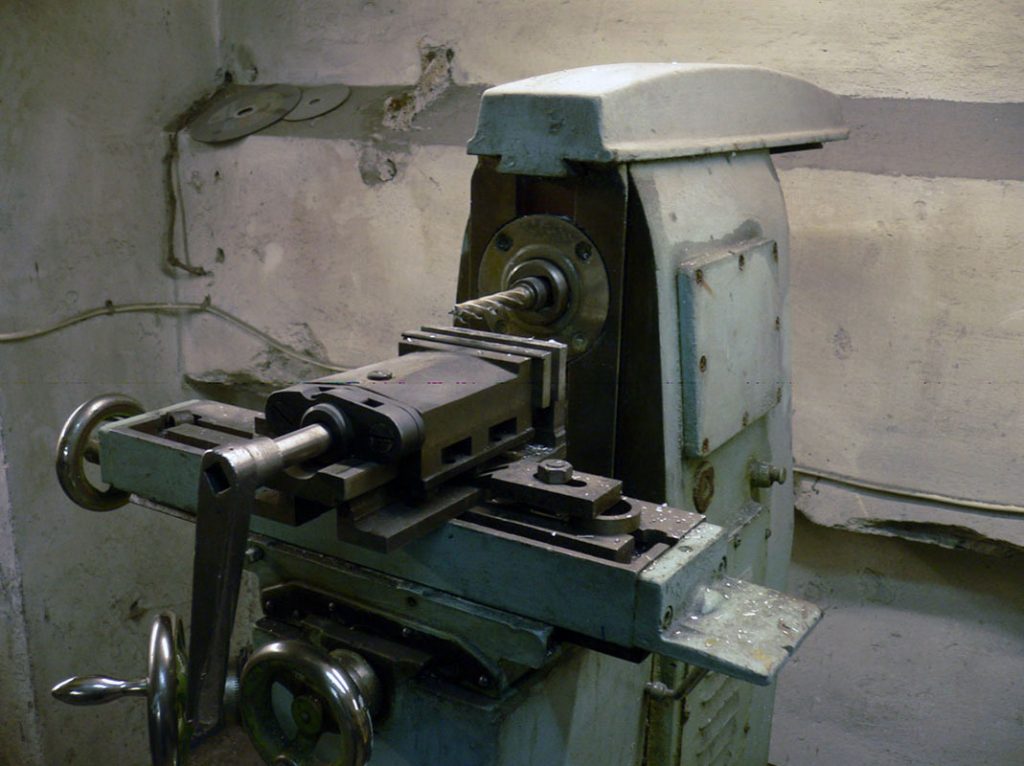

С другой стороны, обычный фрезерный станок, такой как фрезерный станок Бриджпорта, состоит из рабочего стола, на котором закрепляется заготовка для обработки.

Детали обычной мельницы Бриджпорт

Рабочий стол может перемещаться по осям X и Y, а высокоскоростной вращающийся инструмент может перемещаться вверх и вниз по оси Z.

В ручных и полуавтоматических фрезерных станках оператор может вращать маховики, чтобы правильно расположить заготовку или режущий инструмент.

Детали фрезерного станка с ЧПУ аналогичны ручному фрезерному станку, за исключением добавления системы управления и приводных двигателей.

На фрезерных станках с ЧПУ заготовка и инструмент позиционируются автоматически в соответствии с траекторией, заданной оператором станка с ЧПУ, и загружаются на станок.

Фрезерный станок ориентирован вертикально, тогда как токарный станок ориентирован горизонтально. В результате фрезерные станки занимают меньше места, чем токарные станки.

Различия, основанные на принципе работы

Токарный станок и фрезерный станок

Основное различие между токарным и фрезерным станком заключается в относительном вращении заготовки и режущего инструмента.

Во фрезерном станке заготовка закрепляется на верстаке, а режущий инструмент, который может двигаться вверх и вниз, вращается для удаления материала с поверхности.

Зажатая заготовка может перемещаться по осям X и Y для получения нужного разреза.

Фрезерные станки с ЧПУ также можно использовать для фрезерования мягких материалов, но вместо подвижного рабочего стола эти станки состоят из режущего инструмента, который может перемещаться по осям X, Y и Z.

С другой стороны, токарный станок имеет вращающуюся заготовку, которая зажата в удерживающем устройстве, таком как патрон или цанга, в то время как режущий инструмент, установленный на резцедержателе, перемещается по осям X и Z для выполнения желаемого разреза .

Токарные станки, такие как револьверные станки и токарные станки Capstan, имеют резцедержатель, который может одновременно удерживать шесть инструментов и может быть легко индексирован для использования различных инструментов в процессе обработки.

Различия в зависимости от режущего инструмента

Токарные станки в основном используют одноточечные режущие инструменты для токарной обработки, снятия фаски, нарезания резьбы, проточки, торцевания и растачивания заготовки.

Токарный станок Режущие инструменты

Токарные инструменты используются для удаления материала с внешней поверхности цилиндрической заготовки.

Инструменты для снятия фаски используются для снятия фаски с краев под углом, тогда как расточная оправка используется для увеличения уже просверленного отверстия.

Один токарный станок можно использовать для токарной обработки, растачивания и накатки заготовок различных размеров.

С другой стороны, фрезерные инструменты представляют собой многоточечные режущие инструменты, такие как концевые фрезы, фрезы, торцевые фрезы, шаровые фрезы, фрезы, резьбовые фрезы и плитные фрезы.

Концевые фрезы

Концевые фрезы и торцевые фрезы аналогичны за исключением того, что в концевой фрезе используются как торцы, так и боковые стороны, тогда как торцевая фреза предназначена для обработки поверхности только с торца.

Крючковые фрезы также функционируют как торцевые фрезы, но они используются для достижения более высокой точности, чем торцевые фрезы.

Плитные фрезы чаще используются в ручных фрезерных станках для быстрой обработки больших поверхностей. Поэтому их также называют поверхностными мельницами.

Резьбовые фрезы, как следует из названия, используются для нарезания внутренней или внешней резьбы на заготовке, также известной как резьбофрезерование.

Различия в операциях обработки

Токарная и фрезерная обработка

Из-за различий в конструкции двух станков их операции обработки отличаются друг от друга.

Наиболее распространенными операциями на фрезерном станке являются сверление, растачивание и торцовка.

Сверление выполняется для создания отверстия в детали, а операция расточки выполняется для увеличения этого отверстия с высокой точностью.

Твердые детали с неровной поверхностью можно обтачивать на фрезерном станке, чтобы получить гладкую однородную поверхность для дальнейших операций механической обработки.

Благодаря вертикальной ориентации фрезерного станка на них можно нарезать профили зубчатых колес с высокой точностью и повторяемостью, что невозможно на токарном станке.

Токарные станки имеют горизонтальную ориентацию, что позволяет выполнять нарезание резьбы, токарную обработку, торцовку и сверление заготовок.

Нарезание резьбы — это одна из операций, выполняемых исключительно на токарном станке. При этом заготовка обрабатывается острым инструментом для нарезания резьбы на внешней или внутренней поверхности заготовки.

Токарные станки позволяют нарезать различные типы резьбы, такие как винтовая, трапецеидальная, коническая и т. д. ось у обоих машин разная.

Токарные станки лучше всего подходят для токарной обработки цилиндрических заготовок с высокой точностью. Это используется для подготовки неоднородных заготовок к дальнейшим операциям механической обработки.

Различия в зависимости от материала

Токарные и фрезерные станки могут работать с различными типами металлов и неметаллов (в основном дерево), но форма заготовок различается.

Фрезерные станки требуют, чтобы заготовки представляли собой блок или черновую отливку.

При фрезеровании вертикальной цилиндрической заготовки необходимо обеспечить прочный зажим заготовки и маленькое отношение длины к диаметру во избежание коробления заготовки под действием силы резания.

Токарные станки работают с заготовками или заготовками с более высоким отношением длины к диаметру.

Заготовки, используемые на токарном станке, обрабатываются вдоль оси, а задняя бабка токарного станка обеспечивает необходимую опору для прочного удержания длинных заготовок.

Что такое токарный станок?

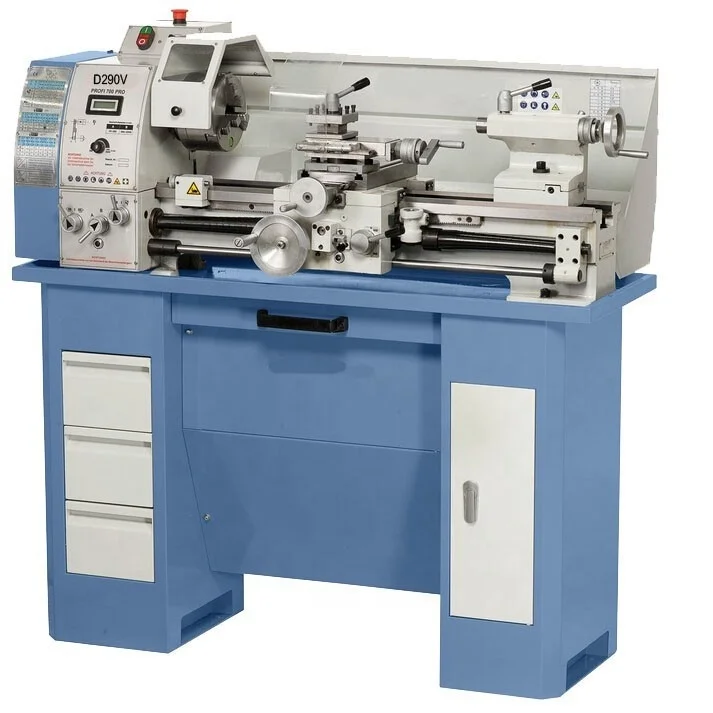

Токарный станок

Токарный станок — это станок, который обычно используется для обработки осесимметричных заготовок.

Это горизонтальный обрабатывающий центр, в котором заготовка вращается с высокой скоростью, а режущий инструмент перемещается, чтобы выполнить нужный разрез.

Токарные станки доступны в различных размерах, таких как настольные, мини-, средние и полноразмерные токарные станки.

Кроме того, токарные станки также различаются по материалу, с которым они могут работать, т. е. токарные станки по дереву и токарные станки по металлу.

В то время как токарные станки по дереву используют ручной режущий инструмент, токарные станки по металлу состоят из инструментальной стойки и легко доступны в вариантах с ручным управлением и с ЧПУ.

Применение токарного станка

Операции, выполняемые на токарном станке

Токарные станки в основном используются для обработки цилиндрических заготовок. Их можно точить, нарезать резьбу, торцевать и сверлить.

Эти операции полезны при создании деталей, которые можно использовать в качестве инструментов, винтов, подставок для мебели, цилиндрических деталей для обработки и т. д.

Твердые материалы обычно обтачивают с помощью специального инструмента, называемого PCNB (поликристаллический кубический нитрид бора).

Эти инструменты не подвергаются значительному износу, как другие типы инструментов, при использовании для обработки твердых материалов.

Однако при обработке твердых металлов требуется постоянный поток охлаждающей жидкости для минимизации тепловыделения.

Что такое фрезерование?

Фрезерный станок с ЧПУ обрабатывает металлическую заготовку.

Фрезерование — это процесс использования высокоскоростного вращающегося инструмента для удаления материала с заготовки, неподвижно закрепленной на рабочем столе. Фрезерные станки представляют собой вертикальные обрабатывающие центры и занимают меньше места, чем токарные станки.

В отличие от токарных станков, фрезерные станки могут использоваться для обработки различных форм и обеспечивают гибкость, позволяющую легко закреплять заготовку в различных положениях на рабочем столе.

Вращающийся режущий инструмент на фрезерных станках облегчает регулировку положения режущего инструмента. Это делает фрезерные станки более универсальными, чем токарные станки.

Применение фрезерной обработки

Фрезерование заготовок с использованием настольного ЧПУ Sainsmart Genmitsu

Вращающийся режущий инструмент фрезерных станков делает его идеальным для обработки плоских профилей, что не очень подходит для токарного станка.

Фрезерные станки подходят для обработки зубчатых колес с высокой точностью, что невозможно на токарном станке.

Они также полезны для сглаживания неровных поверхностей для дальнейшей обработки этой заготовки.

Кроме того, фрезерные станки могут очень эффективно создавать канавки, отверстия, внутреннюю резьбу и фаски.

Заключительные мысли

Токарные и фрезерные станки отличаются друг от друга во многих аспектах, в первую очередь ориентацией рабочей оси и типом заготовок, которые они могут обрабатывать.

Токарные станки ориентированы горизонтально, поэтому они занимают много места, тогда как фрезерные станки ориентированы вертикально, что делает их более компактными.

Хотя оба станка универсальны с точки зрения возможностей обработки, фрезерные станки могут обрабатывать заготовки практически любой формы, обеспечивая более широкое применение.

Тем не менее, токарные станки являются одним из наиболее широко используемых станков для домашних и промышленных операций из-за специфических операций обработки, которые они могут выполнять, что невозможно с помощью фрезерного станка.

Часто задаваемые вопросы (FAQ)

В чем разница между фрезерным станком с ЧПУ и токарным станком с ЧПУ?

Основное различие между фрезерным станком с ЧПУ и токарным станком с ЧПУ заключается в относительном перемещении заготовки и инструмента.
