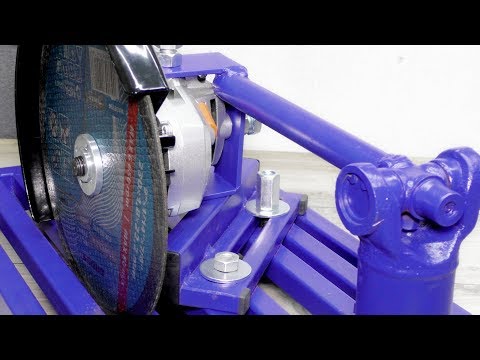

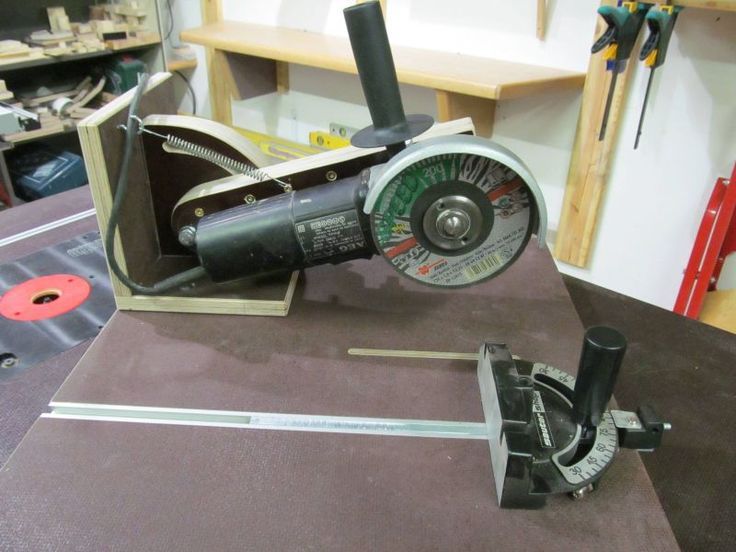

Как сделать отрезной станок из болгарки и старых амортизаторов

Этот станок, сохраняя высокую производительность болгарки, обеспечивает большую универсальность, прецизионность и безопасность работы. Его сборка не потребует чрезмерных затрат, специальных станков и высокой квалификации.

Понадобится


Станок мы соберем из следующих материалов и комплектующих:
  • пары старых амортизаторов;
  • двух закрытых подшипников;
  • стальных труб;
  • равнополочных уголков;
  • шпилек, шайб и гаек;
  • профильной квадратной трубы;
  • листового металла;
  • газлифта мебельного.

  • При этом нам нужна будет:

болгарка, сварка, дрель с насадками, металлическая щетка, тиски, гаечные ключи, струбцины и т. д.

Процесс изготовления отрезного станка

Металлической щеткой удаляем со старых амортизаторов загрязнения.

В торцы разрезанной по длине трубы, слегка ударяя молотком по куску фанеры, устанавливаем подшипники и завариваем разрез.



Из двух уголков свариваем швеллер и с одного торца, используя трубу с подшипниками, наносим полукруглые выемки и выбираем их болгаркой. Укладываем эту трубу в выемки и привариваем.


К другому торцу «швеллера» вертикально привариваем два уголка на размер меньше так, чтобы смежные полки были в центре. Ставим в каждый уголок амортизатор и закрепляем их сваркой.



Два уголка равной длины и высоты соединяем так, чтобы две сопрягаемые полки оказались в центре, и прихватываем сваркой.


Зажимаем их в тиски и в спаренных полках сверлим отверстие. Маркером наносим дугообразный контур и вырезаем его болгаркой. Удаляем сварные прихватки и разъединяем полученные детали.


Шпильку со сферической гайкой на одном конце вставляем снаружи в отверстие уголкового фрагмента с опиленным по дуге полкой, надеваем шайбу, просовываем через подшипники в трубе, ставим еще шайбу и пропускаем через второй фрагмент уголка. Снаружи на шпильку навинчиваем обычную гайку. Нижние полки уголков свариваем по линии контакта.

Наносим краску на торцы штоков амортизаторов, прикладываем к ним отрезок профильной квадратной трубы и по отпечаткам краски сверлим отверстия. Надеваем квадратную трубу на штоки и сверху навинчиваем корончатые гайки.


Собираем раму из квадратных труб, используя мерительный и магнитный угольники, чертилку, болгарку и сварку.

Производим шлифовку швов.
Для закрепления кронштейна из уголков на раме, на одном ее конце поперек и впритык привариваем квадратную трубу.

По крепежным отверстиям в кронштейне, намечаем точки сверления отверстий в поперечине. Закрепляем кронштейн на раме болтами и гайками, используя гравера. На другой конец рамы от торца привариваем прямоугольную стальную пластину шириной, равной ширине рамы.


Усиливаем соединение амортизаторов с основанием привариванием косынок. В одно из отверстий в квадратной трубе вставляем болт с гайкой и привариваем ее к трубе.
Закрепляем основание амортизаторов в кронштейне из уголков на раме с помощью шпильки, шайб, сферической и простой гайки. В основании амортизаторов сверлим отверстие для провода.

К одному амортизатору и раме привариваем по кронштейну с отверстиями. Закрепляем в них мебельный газлифт.

Из стального листа вырезаем пластину с сужением к одному концу, начиная с середины. К узкому концу вертикально по магнитному уголку привариваем трубку. Пластину широкой стороной крепим сваркой к торцу квадратной трубы, ориентируя трубку внутрь.



На болгарку болтами монтируем крепление, сваренное из стальных пластин в виде буквы П. Лишний металл после разметки удаляем и зачищаем швы и места резки.

Крепим болгарку болтами к квадратной трубе.

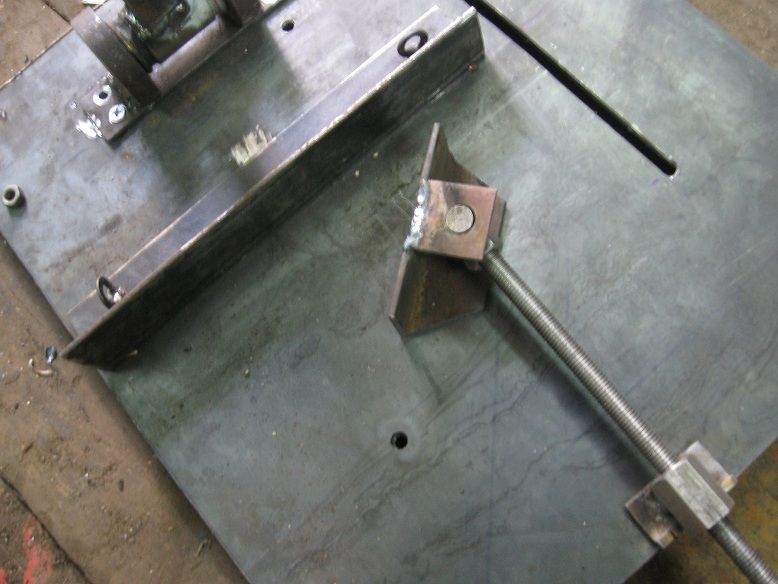

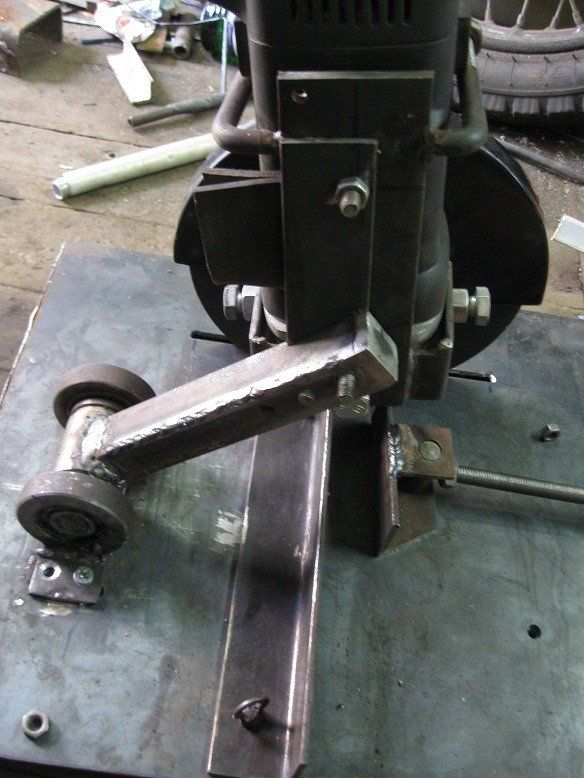

Включаем инструмент и делаем прорезь в пластине рамы, также сверлим в ней отверстия для фиксации упора прямо или под углом, меняя положение подвижного болта.

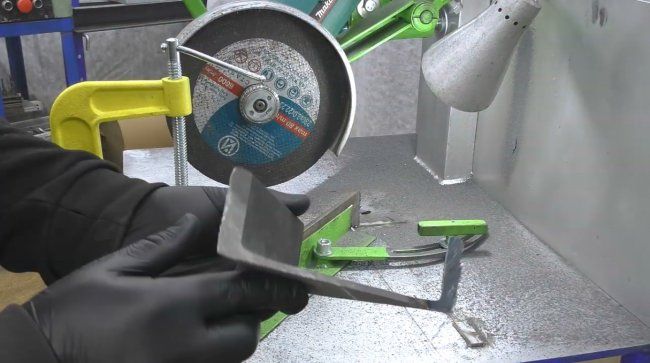

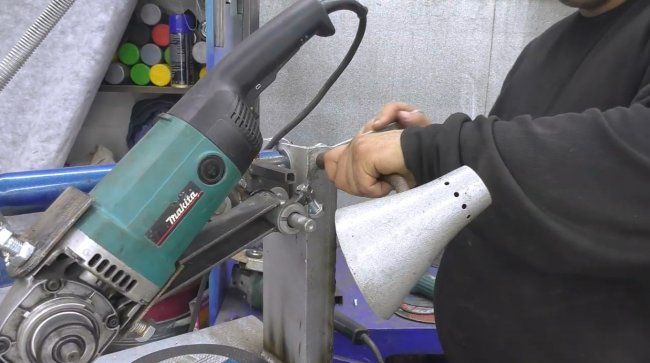

Теперь, закрепляя струбцинами на упоре заготовки любого профиля, разрезаем под 90 или 45 градусов с высокой точностью.

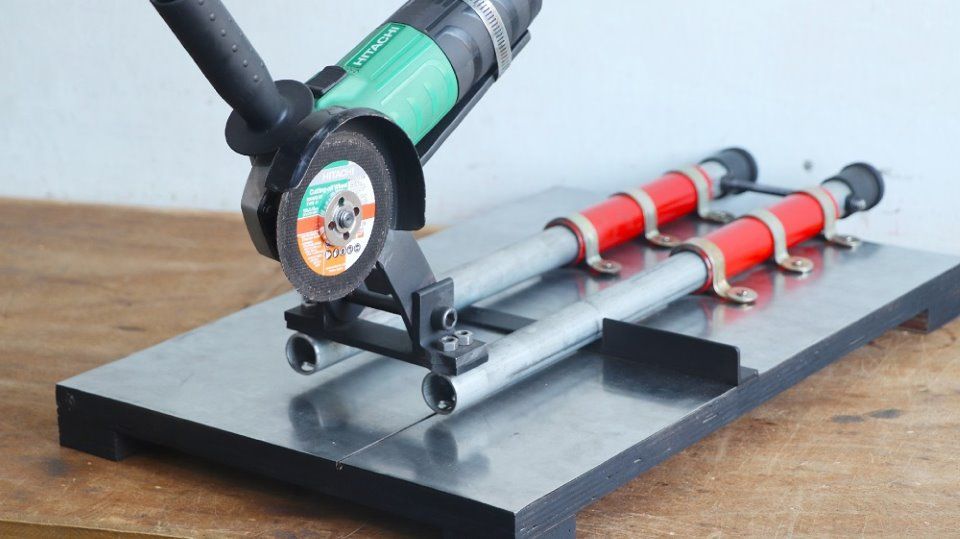

Также идеально ровно режем листовой металл, перемещая диск болгарки. Штоки амортизаторов при этом служат направляющими, а газлифт возвращает инструмент в исходное положение.



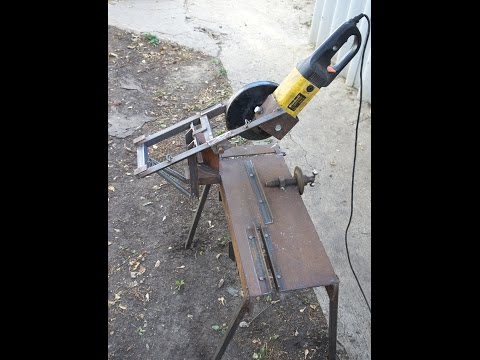

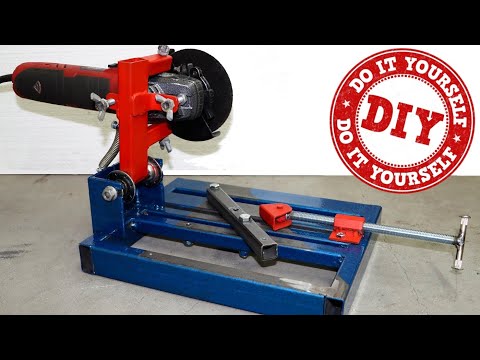

Смотрите видео


для резки металла и дерева

В домашней мастерской у каждого любителя самодельщика всегда в арсенале имеется УШМ (углошлифовальная машина). Этот инструмент практически незаменим, так как может выполнять множество функций. При этом если у владельца в наличии дополнительные аксессуары, его возможности значительно расширяются. Самодельные станки для болгарки имеют большую популярность, так как они просты в изготовлении и не отличаются громоздкостью конструкции.

Содержание

  • Область применения отрезных станков
  • Устройство маятниковой пилы из болгарки
  • Необходимые инструменты и материалы
  • Преимущества самодельного оборудования
  • Изготовление отрезного станка своими руками
    • Подготовительный этап
    • Чертежи для изготовления самодельного отрезного станка
    • Пошаговая инструкция
  • Зачем делать станок из УШМ
  • Правила безопасности при работе с самодельным станком

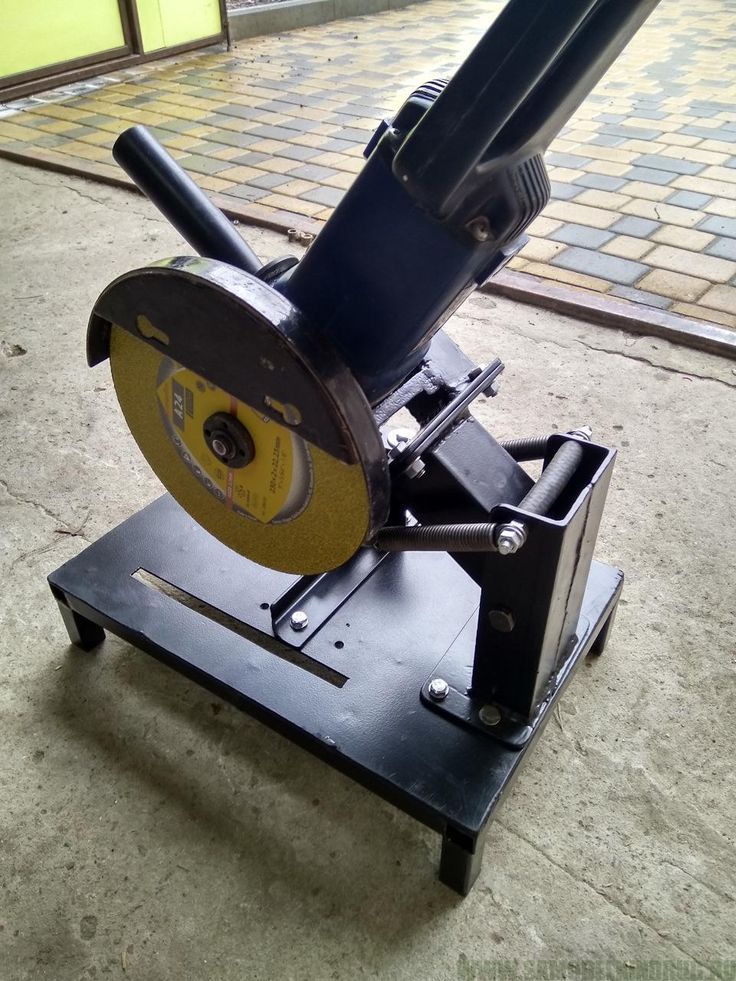

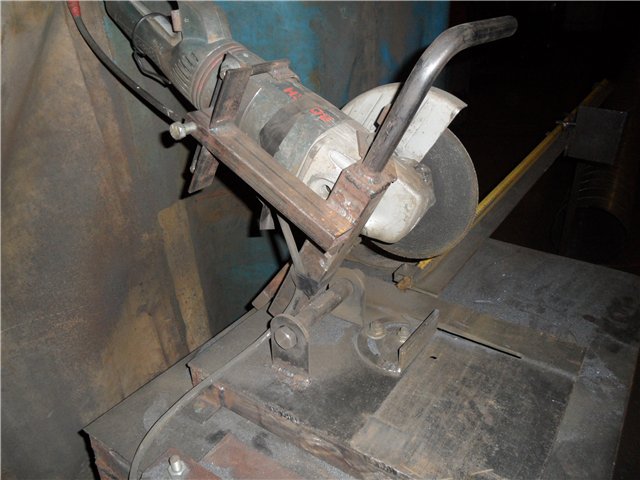

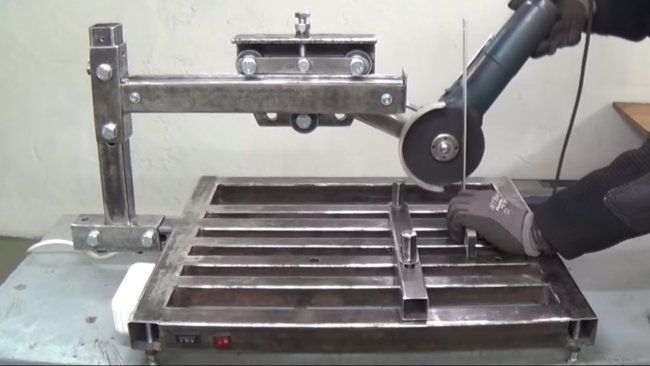

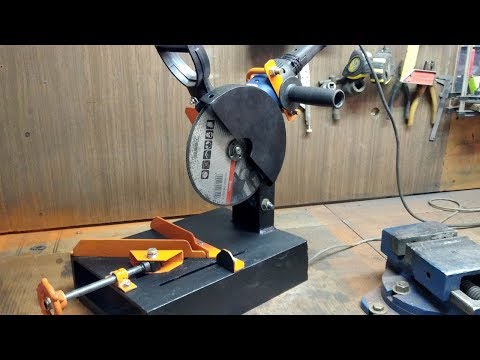

Самодельный отрезной станок

Область применения отрезных станков

Применение дополнительных аксессуаров для УШМ дает очень большую область их использования, но основной задачей остается распил материалов, таких как металлы, дерево, камень.

Отрезной станок из болгарки своими руками изготовляется для таких целей:

  • Контроль толщины распила.
  • Ровность разреза.
  • Возможность выставления разных углов распила.

Все эти критерии дают самодельщику возможность с помощью отрезного станка изготавливать детали более сложной конструкции, так как повышается качество исполнения.

Внимание!

Без станка, в домашних условиях можно выполнять эти задачи, но на это будет уходить больше времени, так как придётся доводить ровность распилов. Одновременно важно будет по несколько раз перепроверять правильность углов для одинаковых заготовок.

Устройство маятниковой пилы из болгарки

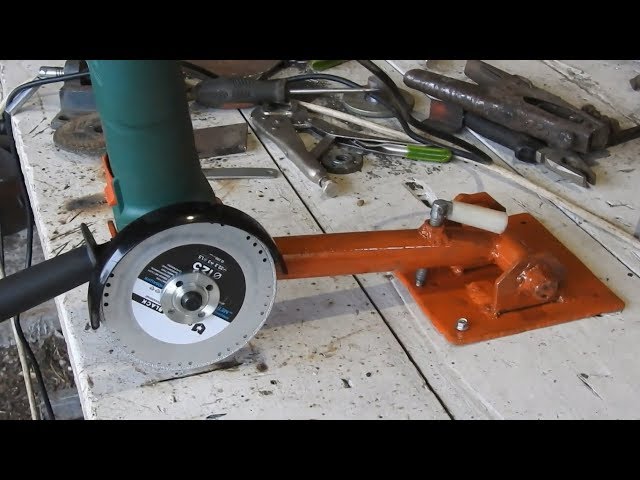

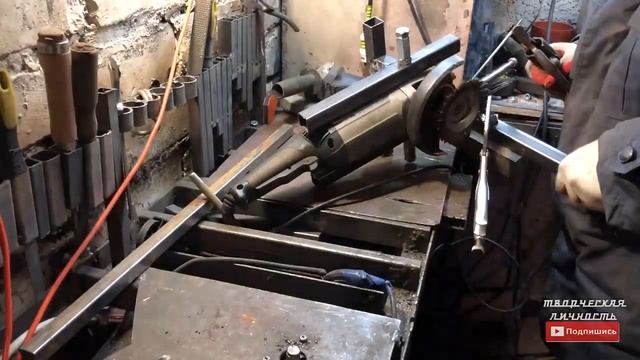

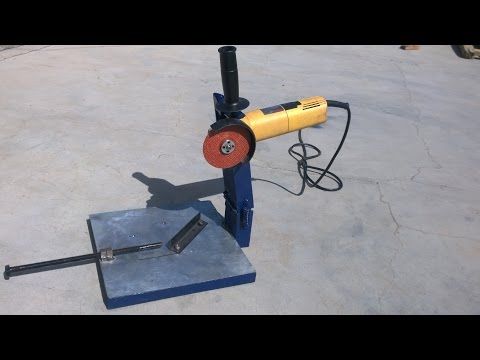

Отрезной станок из УШМ в большинстве случаев выполняют по системе маятника. Подобный инструмент в народе так и называется маятниковой пилой.

Принцип работы такого устройства основан на перевешивании. На край вертикальной опоры, устанавливается два металлических уголка. Они должны крепится на петли строго посередине. Собранное устройство такого вида напоминает детскую качель. В месте где будет проводится рез деталей, производится крепление болгарки. На другом краю маятника устанавливают груз, который будет поднимать болгарку по окончанию реза.

Вместо груза можно также установить пружину, которая работает на сжатие. Жесткость пружины подбирается на практике.

Как закрепить болгарку для точной резки? Требуется открутить ручку на инструменте. И по имеющимся отверстиям в болгарке просверлить такие же в уголке. Для крепления требуется ее прикрутить двумя болтами.

Далее рекомендуется ручку УШМ установить на свое место, для удобства реза.

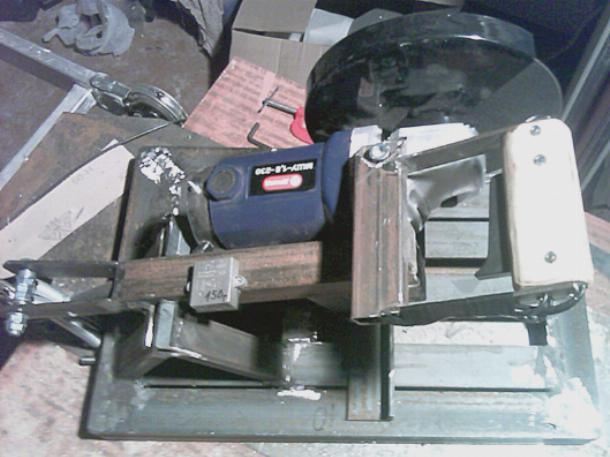

Устройство самодельного маятникового станка

Необходимые инструменты и материалы

Для изготовления отрезной стойки понадобятся электроинструменты:

  • Болгарка для отрезки металлических заготовок.
  • Дрель, используется для сверления отверстий.
  • Электролобзик. Он используется для резки фанеры для основания. Также под эту деталь можно использовать листовой металл.

Также применяется ручной инструмент, без которого работы выполнять невозможно:

  • Рулетка.
  • Карандаш или маркер.
  • Уголок.
  • Набор сверл.
  • Набор накидных или гаечных ключей.
  • Плоскогубцы.

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Для справки! Малые габариты оборудования приводят к тому, что его достаточно легко спрятать и достать в нужный момент.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

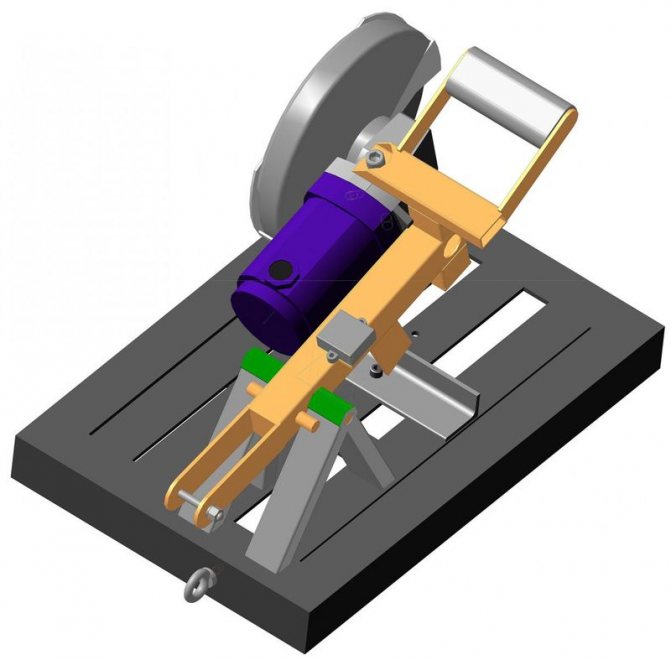

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

Важно! Изготавливая этот узел, следует обязательно проследить: люфт должен полностью отсутствовать, потому что он влияет на ровность реза.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Важно! При разрезе любой детали она должна быть прочно зажата. Это избавит от ударов или искривления отрезного диска.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Зачем делать станок из УШМ

Существует несколько причин чтобы делать такую приставку для болгарки самостоятельно.

  • Самостоятельное изготовление позволит сэкономить деньги на покупку. Такой девайс не является сложным, поэтому его изготовление не потребует много затрат.
  • Выполненный своими руками станок подгоняется для каждых условий индивидуально. Это позволяет сделать оригинальные крепления к столу. А также индивидуальную установку режущей части, которая позволит монтировать УШМ разных размеров.

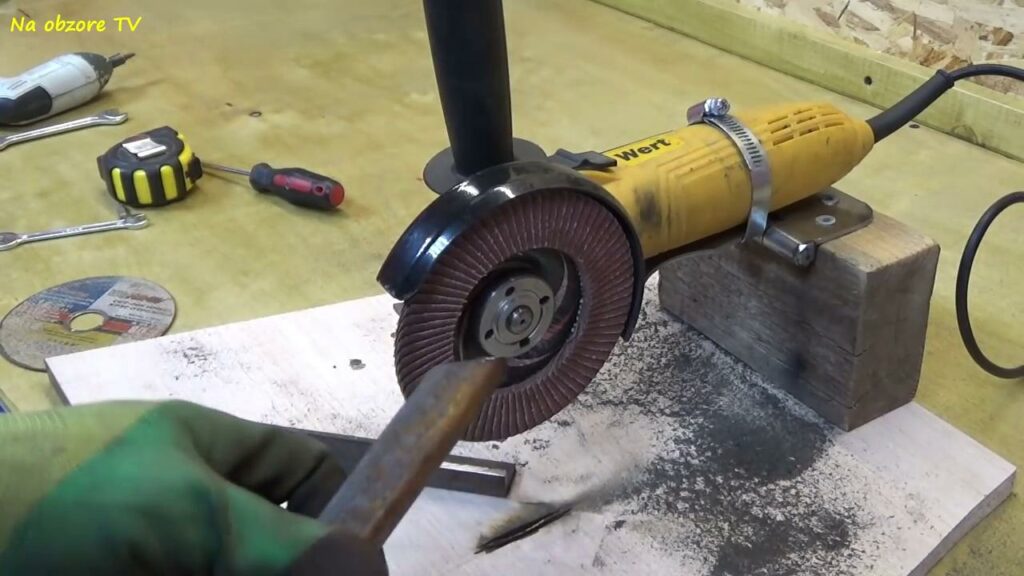

  • К такому оборудованию также можно изготовить отдельные приставки, которые позволят затачивать пилы или использовать диски по дереву.
  • Допускается установить регулятор оборотов, что поможет облегчить многие работы в будущем.

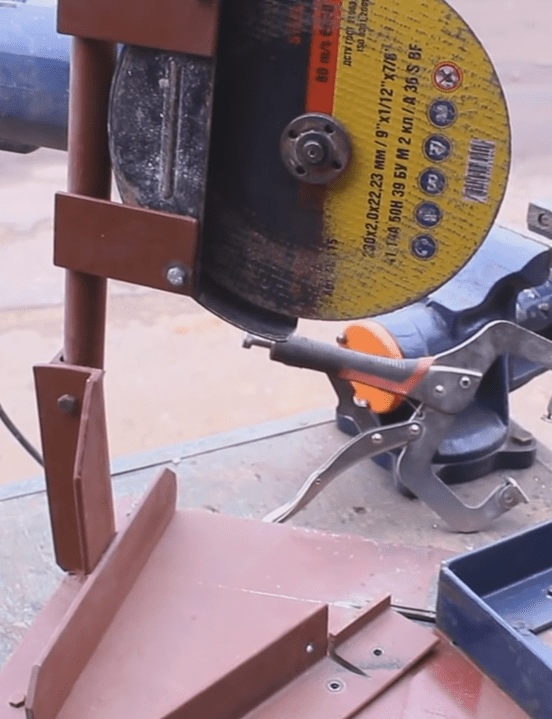

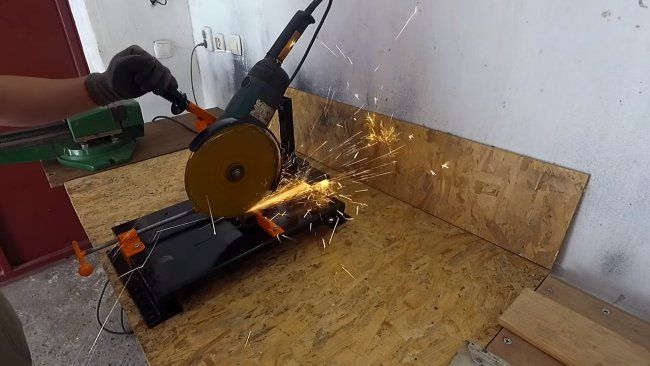

Направление искр при разрезе металла

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной. Но даже в этом случае, важно надеть защитную одежду, очки, перчатки.

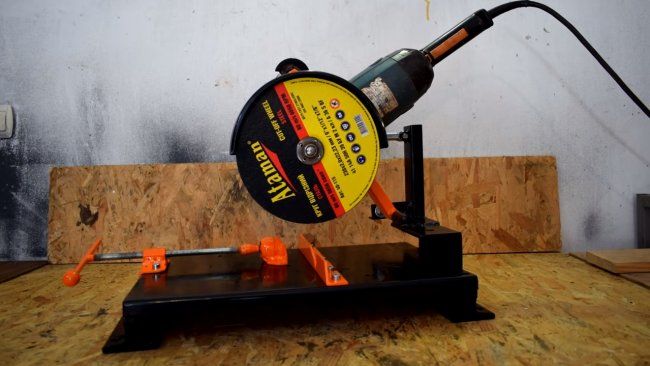

Отрезной станок из болгарки, выполненный своими руками из металла по чертежу

Болгарка – это удобный инструмент, который для каждого мужчины просто незаменим. Именно это оборудование в умелых руках может выполнять большое количество самых разнообразных операций. Но очень часто многие домашние мастера, выполняя какую-либо работу шлифовальной машиной, понимают, что иногда резка металла может быть выполнена намного быстрее, проще и качественнее, если такой отрезной станок не приобретен в магазине, а сделан, например, дома, своими руками.

Конечно же, сделать такой станок самостоятельно можно, и существует на сегодняшний день несколько его вариантов. Но конечно же, все эти конструкции имеют как свои положительные стороны, так, соответственно, и отрицательные характеристики.

Самодельный станок: плюсы и минусы

Для тех, кто пользуется болгаркой, очевидны ее минусы. Эти неприятные моменты получаются, как ни парадоксально, из основного достоинства угловой шлифовальной машины – мобильности.

Отрицательными моментами при использовании болгарки являются:

  1. Не всегда можно закрепить детали для резки, а их вибрирование может разрушать абразивный диск, что опасно серьезными травмами для оператора.
  2. Тяжело соблюдать точный перпендикулярный разрез и учитывать толщину диска по отношению к материалу для резки и разметке и при этом самому держать материал.
  3. Тяжело нарезать несколько деталей одного размера. Например, прутья, маленькие трубки. А ведь их необходимо выравнивать после нарезки.
  4. Занятость обеих рук одновременно, утомительная концентрация внимания во время резки, так как угловая шлифовальная машина или болгарка – это инструмент, который является травмоопасным. Например, весьма вероятен отброс шлифовальной машинки при заклинивании диска в материале и тогда возможна последующая поломка круга. И вот при этом осколками абразива человек может сильно пораниться; чаще всего этот отброс случается в конце резки, при этом детали держатся вместе небольшой перемычкой, в такой ситуации нужно остановить резку, вынуть круг и завершить работу с оборотной стороны детали.

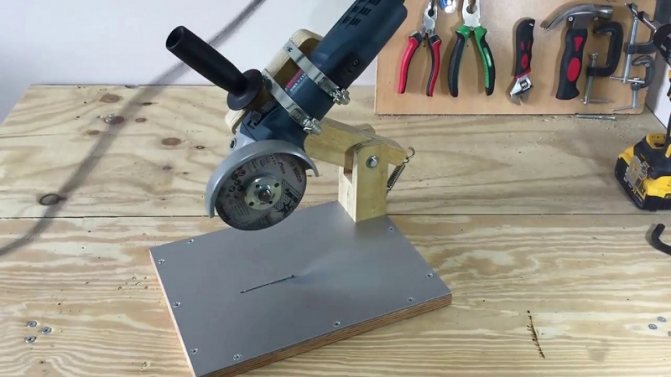

Отрезной станок из болгарки своими руками

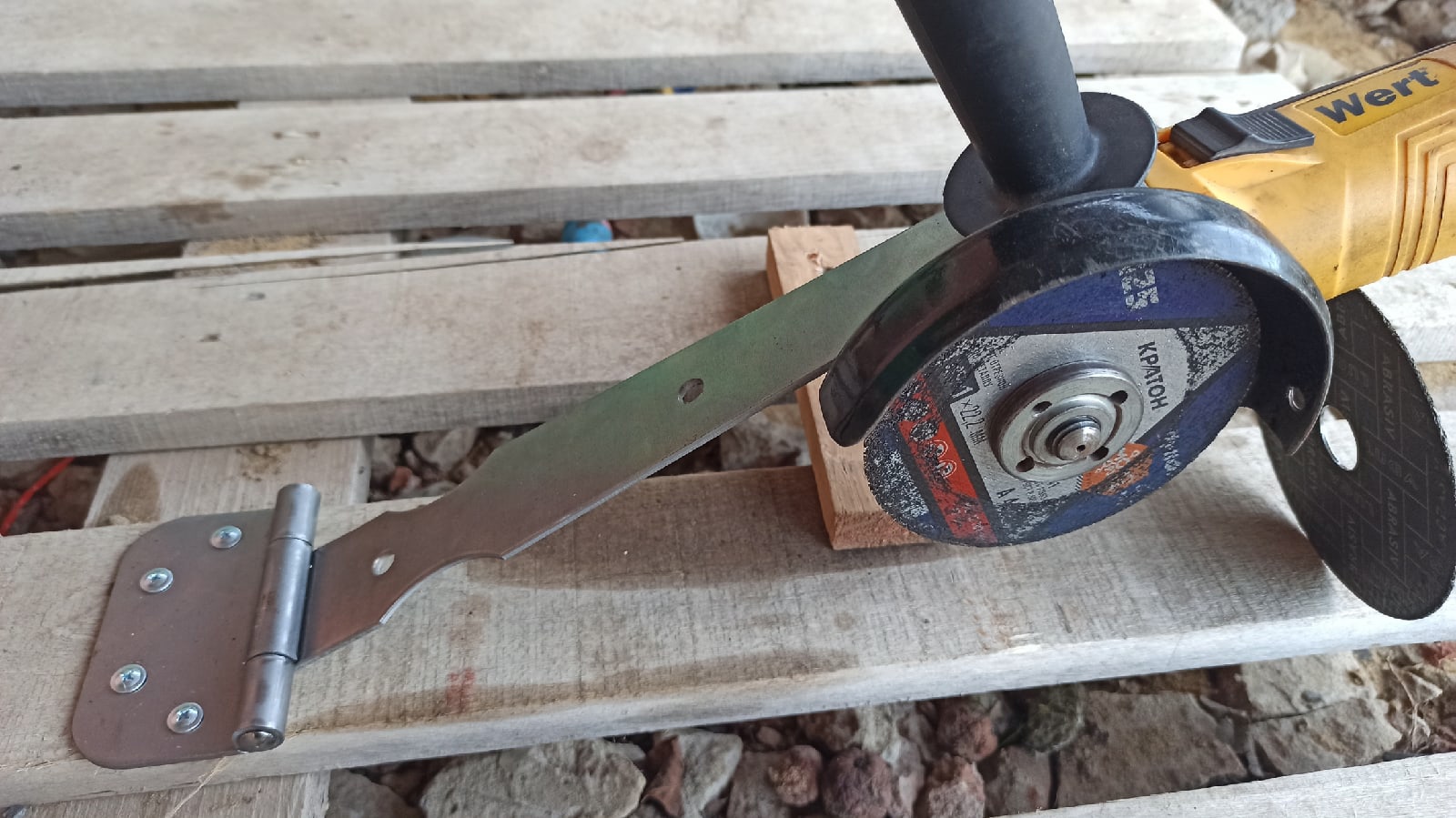

За несколько часов при малых затратах возможно самостоятельно своими руками сделать простую шлифовальную машинку, удобную для выполнения несложных работ с маленькой болгаркой. Она является длинной металлической трубой, которая сама является и каркасом, и ручкой. К одному краю этой трубы нужно поперек приварить планку из металла с двумя отверстиями для закрепления инструмента.

С этой же стороны труба прикрепляется к маленькому кусочку уголка надвигающийся вал, а сам уголок крепится на столе или на полу. Пружину, позволяющую всей конструкции приходить в исходное положение, нужно закрепить с другой стороны трубы. После этого перед началом работы необходимо закрепить болгарку.

Для выполнения более сложных работ придется конструировать отрезной станок усложненной конструкции. Соответственно, для этого понадобится чертеж. Для изготовления потребуются следующие детали:

  1. Уголок из металла.
  2. Профильная труба.
  3. Лист из металла или лист из древесно-стружечной плиты для платформы.
  4. Аппарат для сварки.
  5. Швеллер.
  6. Дрель.
  7. Вал.
  8. Подшипники.
  9. Труба с малым диаметром.
  10. Пружина, реле и педаль.

Детали станка соединяются сваркой или прочными болтами при помощи дрели (и станок станет разборным).

Пошаговая схема изготовления

Схема самостоятельного конструирования отрезного станка представлена по шагам. Первый шаг создания собственной шлифовальной машинки своими руками — это подготовка деталей и создание чертежа. Сначала необходимо нарезать детали для создания каркаса. Но перед этим следует внимательно прочитать схему, дабы не испортить дорогой материал.

Схемы станка можно скачать из интернета или сделать самому на бумаге, ориентируясь на магазинные станки (важно на бумаге изобразить конструкцию шлифовальной машинки и все пропорции). Для всех болгарок необходима собственная схема, так как ониразличных производителей, то существенно отличаются. Необходимо также помнить, что под различные размеры диска нужны и различные каркасы.

Второй шаг для создания шлифовальной машинки своими руками – это создание каркаса. Простой каркас представляет собой две рамы и общую ось. Нижнюю раму нужно закреплять на платформе из металла или раме древесно-стружечной плиты.

Инструмент будет прикручен к верхней раме, поэтому эта рама будет вращаться по вертикали, как маятник, относительно нижней Крепеж. Необходимо будет также использовать пружину для фиксирования исходного положения. Четвертый, состоящий из прижимного уголка и струбцины, будет приварен к нижней раме.

Третий шаг создания собственной шлифовальной машинки своими руками – это использование измерительных деталей в станке. Измерительные детали позволяют нарезать заготовки с точностью до одного миллиметра. Лучшим вариантом станет приваренная к трубе подвижная линейка с ограничителем, которая закрепляется торцевым винтом.

В станке лучше всего предусмотреть педаль запуска или коммутационную кнопку через низковольтное реле для подачи напряжения. Это делается для удобства работы и освобождения рук, этим добиваются точного среза без использования, и уменьшаются затраты времени для точных замеров.

Такая угловая шлифовальная машина выполнит функции отрезной пилы по металлу.

Работая с подобным оборудованием, не забывайте о технике безопасности. Иначе небрежное отношение может привести к самым непредсказуемым и трагическим последствиям.

  • Автор: Фёдор Ильич Артёмов
