КИВ-125. Как установить клапан приточной вентиляции в стену

Содержание

1 Назначение стенового приточного клапана
2 Что такое стеновой клапан вентиляции
3 Устройство КИВ – 125
4 Управление КИВ – 125
5 Плюсы и минусы применения
6 Модификации КИВ – 125
7 Преимущества КИВ – 125 перед аналогами
8 Обслуживание КИВ – 125
9 Этапы монтажа КИВ-125
10 Выводы

Назначение стенового приточного клапана

Эффективное устройство для обеспечения комфортного микроклимата в помещении, стеновой клапан КИВ – 125,

избавляет от духоты в помещении
предотвращает повышенную влажность
снабжает помещение свежим воздухом в постоянном режиме.

При этом устройство имеет достаточно простую конструкцию, монтируется в удобном месте и не требовательно к специальному обслуживании.
Простота управления и эффективность в эксплуатации сделали данный клапан одним из самых востребованных.

Что такое стеновой клапан вентиляции

Одной из принципиальных особенностей инверсионной работы a href=»/ventilyatsia/klapany/klapan-kiv125-1000mm»>КИВ – 125, является обязательное наличие вытяжной вентиляции, для удаления использованного воздуха. В основе клапана лежит пластиковая труба, которая через технологическое отверстие в стене сообщается с наружной атмосферой. Циркуляция воздушных масс происходит из- за разницы давления внутри помещения и снаружи.
При отсутствии вентиляционных ходов, устройство работать не сможет работать достаточно эффективно.

Устройство КИВ – 125

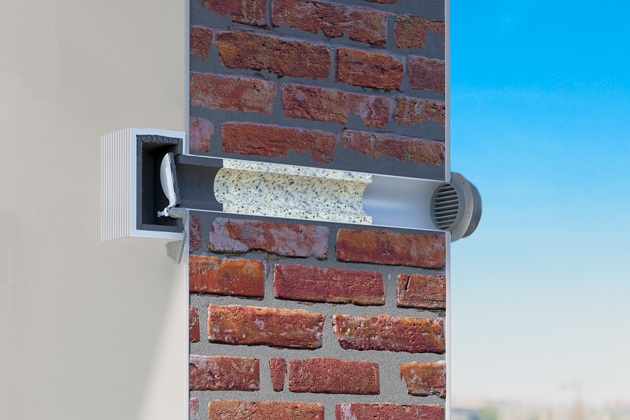

Как видно на фото основными составляющими стенового клапана являются

Решетка, устанавливаемая со стороны улицы, состоящая из литого алюминия и защитной сетки;
Пластиковый трубопровод, имеющий изоляционный материал;
Оголовок внутренний разборный;

Что дает подобная конструкция? Благодаря специальной изоляции в систему не проникают посторонние звуки, а так же нежелательные колебания внешних температур. Пластиковая оболочка препятствует проникновению в систему посторонней влаги, является нейтральной к химическим реакциям и агрессивной среде.
Длина изоляционного материала несколько короче длины самой трубки для удобного соединения с решеткой и оголовком.
Оголовок монтируется изнутри помещения, имеет фильтр для очистки воздуха от пыли и других частиц, а так же регулируемую заслонку, благодаря которой можно контролировать поступление воздушных масс или полного закрытия клапана.

Управление КИВ – 125

Управлять клапаном КИВ – 125, можно специальным диском, расположенным в центре корпуса, либо петлей спущенной вниз. Управление петлей удобно, когда клапан расположен на значительной высоте и до него невозможно дотянуться с высоты человеческого роста.
Крышка оголовка имеет шкалу с обозначениями степени открытия заслонки. Управление клапаном схоже с управлением жалюзи.

Плюсы и минусы применения

Основное преимущество данного клапана заключается в комфортном проветривании помещения, без необходимости открывать форточку. В современных пластиковых окнах, как правило, открывается на определенный угол целая створка окна, что создает явления сквозняка и приносит ряд нежелательных факторов:

Слишком большой поток воздуха;
Невозможно контролировать поступление свежего воздуха;
Образование сквозняков;
Резкая перемена температуры в помещении;

Клапан КИВ – 125, полностью устраняет данные проблемы, позволяя контролировать микроклимат в помещении, и обеспечивает стабильный приток свежего воздуха, одновременно с отведением влажных паров и духоты. Таким образом, в помещении всегда будет одинаковая температура, чистый воздух без сквозняков.

Модификации КИВ – 125

Устройство производится в нескольких вариантах. Различаются они в основном длиной и диаметром трубопровода.
Некоторые характеристики клапана по модификациям:

Диаметры внешний и внутренний – 133\110;
Рабочая трубка длина – 40 – 100 см.
Средний приток воздуха около 20 метров кубических в час;

Клапан допускает нормальную работоспособность до температуры -39 градусов Цельсия.

Стоимость финского производства значительно выше, чем китайского. В качестве минусов можно назвать необходимость проделывания дополнительного отверстия в стене и необходимость чистки защитной решетки.

Преимущества КИВ – 125 перед аналогами

Сейчас существует несколько аналогичных систем, но КИВ – 125, имеет определенные преимущества перед ними:

Наличие механизма регулировки воздушного потока;
Совершенно автономная конструкция, не требует дополнительной энергии;
Не создает шума;
Подает только необходимое количество воздуха;
Имеет специальные фильтры;

Так же к минусам можно отнести наличие дополнительного вентилятора приточного, это особенно сильно сказывается летом, когда разница температур минимальна. Решается данная проблема установкой дополнительного вентилятора.
Оригинальным производителем является финская компания, но высокий спрос на рынке климатических систем привели к налаживанию производств в России и Китае, встречаются модификации итальянского производства.

Обслуживание КИВ – 125

Производители рекомендуют два раза за год, разбирать оголовок и очищать фильтрационный элемент от пыли. Чтобы очистить внутренний диаметр трубы можно воспользоваться пылесосом. С наружной стороны необходимо периодически убирать тополиный пух, листву, прочий мусор налипший на решетку. Если не выполнять эти простые правила, поступление воздуха будет затруднено и качество может снизиться. Если жильцы уезжают на длительное время, можно удалить специальные заглушки в полностью перекрытой заслонке, это создаст условия для слабого проветривания, во избежание застоя воздуха в помещении.

Этапы монтажа КИВ-125

Устанавливают в стену клапан КИВ – 125 поэтапно:

Надо подобрать место размещения;
Высверливается отверстие соответствующего диаметра;
Подгоняют воздуховод, обрезая трубу под размер стены;
Устанавливают изоляцию;
Монтируют трубу в стеновое отверстие;
Со стороны улицы, при помощи болтового соединения фиксируют решетку;
С внутренней стороны шурупами прикручивают оголовок;

При монтаже КИВ – 125 в районе окна, расстояние до откоса должно быть не менее 30 см. При этом оголовок окажется за шторой и соответственно скорость циркуляции немного снизится. Иногда монтируют устройство над батареей, но это имеет ряд недостатков. Желательное размещение на высоте порядка 2-ух метров. При правильном расположение, эффективность работы клапана будет высокой и обслуживание удобным.

Выводы

Данный клапан можно устанавливать в помещениях, где необходим постоянный обмен воздуха – ванная, кухня, офисное помещение, производство с выбросами влаги и других веществ в воздух.

самый производительный клапан приточного воздуха

ДОСТАВКА ПО РФ И СНГ

Купить клапаны приточной вентиляции Овен для квартиры, дома и офиса от производителя по минимальной цене.

Приточные стеновые клапаны Овен предназначены для вентиляции помещений при закрытых окнах. Клапан осуществляет базовую фильтрацию поступающего воздуха от насекомых, пыли и пуха. Его конструкция позволяет дышать дома свежим воздухом без сквозняков, шума и пыли. Стеновая приточная вентиляция — это экономичное решение как для домов и квартир, так и для общественных помещений.

Клапан обладает значительной пропускной способностью, но при необходимости помещение можно оборудовать несколькими клапанами, чтобы объёма свежего воздуха хватало на многочисленных присутствующих.

Клапан монтируется внутри стены и не занимает полезной площади.

Пропускная способность до 212 м³/час

Обслуживания не требуется

Проблема

Недостаток притока свежего воздуха приводит к росту концентрации биологических и химических вредностей, выделяемых людьми, мебелью и т.д. Этот фактор становится причиной ухудшения самочувствия, появления головных болей, снижения работоспособности, обострения хронических заболеваний

Решение

Эксклюзивное предложение

Овен — клапан естественной приточной вентиляции, вместе с действующей вытяжкой, это — эффективная и экономичная приточно-вытяжная система вентиляции.

Принцип работы приточного клапана «Овен»

Клапан устанавливается в наружной стене под окном за батареей отопления. Свежий воздух с улицы попадает в «шумо-ветрогаситель» (Патент №2307987), где избавляется от уличного шума и лишней интенсивности напора, подогревается от горячей батареи и растекается по помещению. Отработанный воздух удаляется через существующую вытяжку.

Если для комфортной температуры в комнате тепла батареи не хватает, предусмотрен клапан с электрическим нагревателем, который особенно необходим весной и осенью, когда на улице холодно, но отопление ещё или уже отключено.

Вентиляция в доме

Вентиляция в квартире

Вентиляция в офисе

Рекуператор «Овен»

Описание и характеристики

Расчет стоимости

Примеры установки клапана «Овен»

Предприятие, офис, коттедж
Квартира с принудительной вытяжкой
Квартира с естественной вытяжкой

Информация

Расчётные характеристики
Алмазное бурение

Варианты приточных клапанов Овен

Приточный воздух нагревается

от батареи отопления

Приточный воздух нагревается от

батареи и электронагревателя

Приточный воздух

без подогрева

Приточный воздух нагревается

от электрического нагревателя

Приточный клапан «Овен» с водяным нагревателем

Компания «Овен» предлагает клапан приточной вентиляции, оснащённый водяным нагревателем. Его тепловая мощность 16,6 кВт позволяет самостоятельно отапливать достаточно большие помещения, исключительно приточным тёплым воздухом, не прибегая к дополнительным отопительным приборам при условии постоянной работы вытяжки.

В качестве резервного источника тепла на случай отключения отопления, либо для межсезонья, при отключенном отоплении предусмотрен клапан и с водяным и электрическим нагревателем.

Приточный воздух нагревается

от водяного нагревателя

Воздух греется от водяного и

электрического нагревателей

Преимущества приточного клапана «Овен»

• Самая высокая производительность из всех существующих аналогов – пропускная способность 212 м³/ч при перепаде давления 10 Па за счёт значительного (Ø250 мм) проходного сечения позволяет получить достаточно воздуха даже при слабой вытяжке и низкой скорости притока.

• При щелевом оконном проветривании холод с улицы выталкивает в вытяжку тепло, создавая зону сквозняка. Клапан Овен напротив – посылает в помещение тёплый свежий воздух, вытесняя в вытяжку более прохладный отработанный.

• При сильном набегающем ветре, сквозняки исключены, благодаря шумо-ветрогасителю. Ветер, попадая в него, разделяется на несколько встречных потоков, которые сталкиваются и запирают друг друга. Чем сильнее ветер, тем выше сопротивление ему ветрогасителя (т.е. без сквозняков). Вентиляция более комфортна, когда она незаметна.

• Отсутствие в помещении зон интенсивного обдува как при использовании принудительных приточных установок с вентилятором.

• Приходящий уличный воздух подогревается до комфортной температуры от существующей в здании системы отопления.

• Клапан не требует никакого обслуживания в течении всего срока службы. Материалы, из которых он изготовлен – пластик и нержавейка не подвержены старению.

• Отсутствие дорогостоящих и громоздких приточных систем, создающих шум и расходующих электроэнергию.

• Предусмотрена возможность частичного запирания клапана для регулировки его производительности. Заслонка клапана утеплена, что исключает промерзание, когда он полностью закрыт.

• Пыль с улицы задерживает фильтр (доп. опция, если окно выходит на особо пыльную и загазованную улицу). Обслуживание его картриджа производится без демонтажа батареи.

Отопление вентиляцией

Приточный клапан «Овен» с водяным нагревателем при наличии вытяжного канала – это полноценный отопительный прибор. Тепловая мощность водяного нагревателя 16,6 кВт. Помимо экономии места, этот способ отопления наиболее комфортный и к тому же экономичный, т.к. воздух поступает в комнату тёплым и, по мере приближения к вытяжке, отдаёт своё тепло помещению. В результате воздух удаляется уже остывший.

При радиаторном отоплении в комнате происходит тепловое расслоение, т.к. конвекционное тепло от батареи устремляется наверх, оставляя внизу более прохладную зону. При этом, если в помещении есть вытяжка, то располагается она обычно под потолком, где собирается самый тёплый воздух. В результате удаляется этот самый тёплый воздух, унося с собой ценную тепловую энергию.

Для обогрева комнаты тёплым свежим воздухом, к установленному в наружной стене приточному клапану «Овен» необходимо подвести трубы, так же как к батарее отопления. Если теплоноситель вашей отопительной системы незамерзающий, то подключается клапан непосредственно к тепловой ветке, но если в трубах отопления простая вода, то нужна система с промежуточным теплоносителем. При непредвиденном отключении отопления в холодное время, замёрзшая вода может разрушить водяной нагреватель в составе клапана. Во избежание этого, тепло горячей воды необходимо передать незамерзающей жидкости (антифриз или гликоль), и уже эту жидкость подавать в приточный клапан.

Циркуляционный насос (2) и водо-водяной теплообменник (1) имеют незначительные габариты и помещаются в небольшой нише, устроенной в стене в районе отопительного стояка, либо в любом другом удобном месте. Трёхходовой термостатический клапан с выносным датчиком (3) автоматически регулирует количество тепла, подаваемого на приточный клапан, отслеживая температуру воздуха на выходе из него и поддерживает однажды заданную температуру притока. Выносной датчик размещается на трубе обратной воды после нагревателя. Манометр (4) показывает давление в контуре промежуточного теплоносителя. Воздухоотводчик (5), расширительный бак (6) стабилизируют работу контура, а обратный клапан (7) упрощает его заправку теплоносителем.

В системе отопления вода

В системе отопления незамерзающая жидкость

Мы предлагаем:
