Нормы теплопроводности стены
Содержание
Нормы теплопроводности стены
Расчет толщины для наружных стен жилого дома
Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены
Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.
Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.
Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:
R=δ/λ (м 2 ·°С/Вт), где:
δ – толщина материала, м;
λ – удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).
Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.
Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.
Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен
Сопротивление теплопередаче (м 2 ·°С/Вт) / область применения (°С·сут)
Двухслойные с наружной теплоизоляцией
Трехслойные с изоляцией в середине
С невентили- руемой атмосферной прослойкой
С вентилируемой атмосферной прослойкой
Керамзитобетон (гибкие связи, шпонки)
Блоки из ячеистого бетона с кирпичной облицовкой
Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) – предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.
Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».
Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.
Часть 2. Коэффициент теплопроводности материалов стен

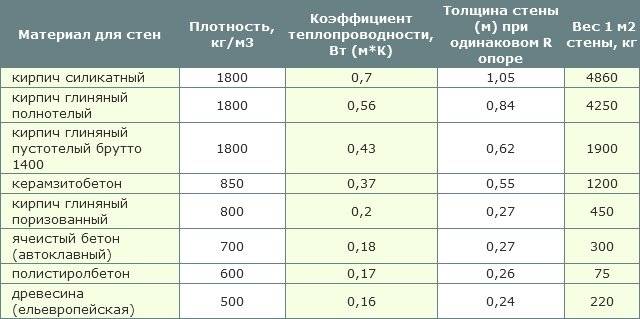

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С.
Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.
По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.
Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.
Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон.
Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).
Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо (м 2 ·°С/Вт) ограждающей конструкции рассчитывается как
R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м 2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;
R2 = 1/αвнеш, где αвнеш – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м 2 × °С), принимаемый по таблице 8 СП 23-101-2004;
R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.
При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м 2 ·°С).
Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.
Жилые здания для различных регионов РФ
Градусо-сутки отопительного периода, D, °С·сут
Нормируемые значения сопротивления теплопередаче , R, м 2 ·°С/Вт, ограждающих конструкций для стен
Астраханская обл., Ставропольский край, Краснодарский край
Белгородская обл., Волгоградская обл.
Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.
Нормируемое сопротивление теплопередаче по СНиП – таблица
Чтобы построить теплый дом – требуется утеплитель.
Против этого уже никто не возражает. В современных условиях построить дом, отвечающий требованиям СНиП, без применения утеплителя невозможно.
То есть, деревянный или кирпичный дом, конечно, построить возможно. И строят все также. Однако чтобы соответствовать требованиям Строительных Норм и Правил, его коэффициент сопротивления теплопередаче стен R должен быть не менее 3,2. А это 150 см обычной кирпичной стены.
Для чего, спрашивается, строить «крепостную стену» в полтора метра, когда можно для получения такого же показателя R=3,2 использовать всего 15 см высокоэффективного утеплителя – базальтовой ваты или пенопласта?
А если вы проживаете не в Подмосковье, а в Новосибирской области или в ХМАО? Тогда для вас коэффициент сопротивления теплопередаче для стен будет другим. Каким? Смотрите таблицу.
Таблица 4. Нормируемое сопротивление теплопередаче СНиП 23-02-2003 (текст документа):
Внимательно смотрим и комментируем. Если что-то непонятно, задаем вопросы через ФОРМУ СВЯЗИ или пишем в адрес редактора сайта – ответ будет у вас на электронной почте или в разделе НОВОСТИ.
Итак, в данной таблице нас интересует два вида помещений – жилые и бытовые. Жилые помещения, это, понятно, в жилом доме, который должен соответствовать требованиям СНиП. А бытовые помещения — это утепленные и отапливаемые баня, котельная и гараж. Сараи, кладовые и прочие хозяйственные постройки утеплению не подлежат, а значит, и показателей по теплосопротивлению стен и перекрытий для них нет.
Все требования, регламентирующие приведенной сопротивление теплопередаче по СНиП, разделяются по регионам. Регионы отличаются друг от друга продолжительностью отопительного сезона в холодное время года и предельными отрицательными температурами.
Таблицу, в которой указаны градусо-сутки отопительного сезона для всех основных городов России, можно увидеть в конце материала (Приложение 1).
Для примера, Московская область относится к региону с показателем D = 4000 градусо-суток отопительного периода. Для этого региона установлены следующие показатели СНиП сопротивления теплопередаче (R):
- Стены = 2,8
- Перекрытия (пол 1 этажа, чердак или потолок мансарды) = 3,7
- Окна и двери = 0,35
Чтобы сделать расчет толщины утеплителя, используем формулу расчета и таблицу для основных утеплителей, применяемых в строительстве.
Все эти материалы есть на нашем сайте – доступны при переходе по ссылкам.
С расчетами по стоимости утепления все предельно просто. Берем сопротивление стены теплопередаче и подбираем такой утеплитель, который при своей минимальной толщине будет устраивать нас по бюджету и вписываться в требования СНиП 23-02-2003.
Смотрим теперь градусо-сутки отопительного сезона для своего города, в котором вы проживаете. Если вы живете не в городе, а рядом, то можете использовать значения на 2-3 градуса выше, так как фактическая зимняя температура в крупных городах на 2-3 градуса выше, чем в области. Этому способствуют большие теплопотери на теплотрассах и выброс тепла в атмосферу тепловыми электростанциями.
Таблица 4.1. Градусо-сутки отопительного сезона для основных городов РФ (Приложение 1):
Чтобы использовать данную таблицу в расчетах, где фигурирует нормируемое сопротивление теплопередаче, можно взять средние значения внутренней температуры помещений в +22С.
Но тут уж, как говорится, на вкус и цвет – кто-то любит, чтобы было тепло и ставит регулятор по воздуху своего газового котла на +24С.
А кто-то привык жить в более прохладном доме и держит температуру помещений на уровне в +19С. Как видите, чем прохладнее постоянная температура в помещении, тем меньше у вас уходит газа или дров на отопление своего дома.
Кстати, доктора нам говорят, что жить в доме при температуре +19С гораздо полезнее, чем при +24С.
Нормы теплопроводности стены
Насколько хорошо наружные стены «хранят» тепло внутри дома показывает значение сопротивления теплопередаче. Рекомендуемое значение сопротивления теплопередаче внешней стены дома определяется в СНиП 23-02-2003 и зависит от размера градусо-суток отопительного периода данного района, т.е. зависит от региона, в котором строится дом.
В этом СНИП приведена Таблица 4 с округлёнными значениями градусо-суток отопительного периода и соответстующим значением сопротивления теплопередаче Rreq. Если число градусосуток некруглое, то согласно СНИП Rreq вычисляется по формуле:
Значения коэффициентов a и b приведены там же в СНиП 23-02-2003.
Dd — это градусо-сутки отопительного периода, значение этого параметра вычисляется по формуле:
Здесь tint — это температура внутри дома; tht — средняя температура снаружи за весь отопительный период; zht — количество суток отопительного периода.
Приведу примерные минимальные значения сопротивления теплопередаче наружных стен для жилых зданий некоторых регионов России по этому СНиП. Напоминаю, что в ИЖС соблюдать этот строгий СНИП необязательно.
| Город | Необходимое сопротивление теплопередаче по новому СНИП, м 2 ·°C/Вт |
| Москва | 3,28 |
| Краснодар | 2,44 |
| Сочи | 1,79 |
| Ростов-на-Дону | 2,75 |
| Санкт-Петербург | 3,23 |
| Красноярск | 4,84 |
| Воронеж | 3,12 |
| Якутск | 5,28 |
| Иркутск | 4,05 |
| Волгоград | 2,91 |
| Астрахань | 2,76 |
| Екатеринбург | 3,65 |
| Нижний Новгород | 3,36 |
| Владивосток | 3,25 |
| Магадан | 4,33 |
| Челябинск | 3,64 |
| Тверь | 3,31 |
| Новосибирск | 3,93 |
| Самара | 3,33 |
| Пермь | 3,64 |
| Уфа | 3,48 |
| Казань | 3,45 |
| Омск | 3,82 |
Чтобы определить сопротивление теплопередаче стены, нужно разделить толщину материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)).
Если стена многослойная, то полученные значения всех материалов нужно сложить, чтобы получить общее значение сопротивления теплопередаче всей стены.
Допустим, у нас стена построена из крупноформатных керамических блоков (коэффициент теплопроводности 0,14 Вт/(м·°C)) толщиной 50 см, внутри гипсовая штукатурка 4 см (коэффициент теплопроводности 0,31 Вт/(м·°C)), снаружи цементно-песчаная штукатурка 5 см (коэффициент теплопроводности 1,1 Вт/(м·°C)). Считаем:
R = 0,5 / 0,14 + 0,04 / 0,31 + 0,05 / 1,1 = 3,57 + 0,13 + 0,04 = 3,74 м 2 ·°C/Вт
Рекомендуемое значение Rreq для Москвы 3,28, для Ростова-на-Дону 2,75, таким образом в этих регионах наша стена удовлетворяет даже «строгому» СНиП 23-02-2003.
Что будет, если сопротивление теплопередаче вашей стены в частном доме немного не соответствует требуемому значению по СНиП 23-02-2003? Ничего не случится, дом ваш не развалится, вы не замёрзнете. Это лишь означает, что вы больше будете платить за отопление. А вот насколько больше — зависит от типа топлива для котла и цены на него.
В статьях и СНиПах может встретиться выражение приведенное сопротивление теплопередаче стены. Что в данном случае означает слово «приведенное»? Дело в том, что стены не бывают однородными, стена это не идеально одинаковый абстрактный объект. Есть входящие внутрь стены перекрытия, холодные оконные перемычки, какие-то детали на фасаде, металлические крепежи в стене и другие так называемые теплотехнические неоднородности. Все они влияют на теплопроводность и соответственно сопротивление теплопередаче отдельных участков стены дома, причем обычно в худшую сторону.
По этой причине используется приведенное сопротивление теплопередаче стены (неоднородной), оно численно равно условной стене из идеально однородного материала. Т.е. получается, что рассчитанное сопротивление теплопередаче без учета теплотехнических неоднородностей будет в большинстве случаев превышать реальное, т.е. приведенное сопротивление теплопередаче.
Есть довольно сложные методы расчета приведенного сопротивления теплопередаче, где учитываются стыки с перекрытиями, металлические крепежи утеплителей, примыкания к фундаменту и прочие факторы.
Я писать их тут не буду, там пособие на десятки страниц с сотней формул и таблиц.
Что из этого следует? Необходимо строить будущую стену с сопротивлением теплопередаче, взятым «с запасом», чтобы подогнать его к реальному приведенному сопротивлению теплопередаче.
| Буду рад вашим комментариям по теме статьи, каким-то дополнениям. Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке. |
Показаны 25 последних комментариев. Показать все комментарии (39).
| Дмитрий (07.02.2015 20:33) Добрый вечер! С большим интересом читаю материалы на Вашем сайте. Спасибо Вам за проделанный труд. Посоветуйте, пожалуйста. Так как идет неуклонное ужесточение норм по утеплению стен, то, скорее всего, на перспективу нежелательно рассматривать однослойные стены, как бы этого не хотелось. Встретился такой вариант: кладка 1,5 кирпича, зазор 10 см, облицовка полкирпича полнотелой керамики.  Зазор заливается ППУ плотностью около 30 кг/м куб. С учетом высокой адгезии должен получиться монолит с R>4. В закрытой конструкции ППУ разрушаться не должен, и таким образом, получается теплая стена с признаками однородной. Конечно, необходима качественная вентиляция. Подскажите, имеет ли право на жизнь данное решение? |
| Дмитрий (08.02.2015 18:17) Дмитрий, по стеновому калькулятору посчитал – конденсат есть, но влагонакопление неопасное. Какой срок службы у ППУ, даже закрытого от солнца? Что с ним будет через 30 лет? И что вы понимаете под словом монолит? Будет две отдельные кирпичные кладки с ППУ между ними. Сопротивление теплопередаче, да, около 4. |
| Михаил (10.02.2015 13:41) Дмитрий, добрый день! А что за числа (0,13 + 0,04) вы прибавили к 3,57? |
| Дмитрий (10.02.2015 16:36) Михаил, это сопротивление теплопередаче наружной и внутренней штукатурок.  |
| Руслан (10.04.2015 09:17) Отличный сайт, только вот Читаю,читаю, а разобраться не могу. Пирог: Сайдинг-20мм воздух-мембрана А- вата роклайт 100мм- воздух 50 мм- мембрана Б – имитация бруса 30 мм или дсп 20 мм. Зимой замерзну? Живу в лен. области |
| Руслан (10.04.2015 09:22) По тепловым характеристики каменная вата 100 мм равна 400 мм дерева. Из расчета этого и строю. В брусовом доме с толщиной стены 400 мм я бы точно не замёрз. А почитав какие люди пироги выдумывают, засомневался. |
| Дмитрий (19.04.2015 22:22) Руслан, прошу прощения за задержку с ответом, уезжал надолго. В каркасниках для тепла самое главное утеплитель, по нему и считайте. http://www.homeideal.ru/data/karkasnyedoma.html Соответственно, сопротивление теплопередаче стены считайте по вате, остальным можно пренебречь: 0,1 м / 0,042 Вт/(м* гр. Маловато, но терпимо, хотя лучше, конечно, больше. Для Санкт-Петербурга сопротивление теплопередаче больше 3 рекомендуется по СНиП. |
C) = 2,38 м2*гр.C/Вт| Руслан (22.04.2015 21:58) Дмитрий, спасибо за ответ. Конечно есть мысля снаружи проложить слой пенопласта (белого), а поверх сайдинг, но я так понял будет вата сыреть т.к. проницаемость разная. А вместе с ватой и весь каркас. Логично проложить изнутри, но с точки зрения экологичности. П.С. Идеального дома не бывает. Всегда будет что-то, что сделает его просто хорошим. |
| Дмитрий (26.04.2015 00:03) Руслан, не мудрите с ватой и пенопластом вместе. Выбирайте что-то одно. Я не рекомендуют пенопласт в вашем случае – читайте статью про ППС. Пенопласт должен закрываться с обеих сторон негорючими материалами. К тому же в каркасниках утеплитель должен занимать плотно всё пространство без пропусков, с минватой это можно сделать.  |
| Руслан (12.05.2015 08:01) Ок.Дмитрий спасибо за ответ. |
| Мария (03.06.2015 00:15) Здравствуйте! Понравился Ваш сайт! Подскажите, пожалуйста, если стена изнутри наружу керамический блок 51, облицовочный кирпич вплотную, достаточно это для теплоизоляции? И еще как с точки зрения паропроницаемости? Прочла статью про ККБ. Боюсь, что специалистов нормальных, кто бы мог построить хорошо из ККБ,найти не получится. Может есть какой-то вариант из кирпича в комбинации с ККБ, но так чтобы строить было легче в плане придерживаемости инструкции?? Спасибо! |
| Дмитрий (03.06.2015 14:39) Мария, здравствуйте. 51 блок + облицовочный вплотную – для европейской территории России сопротивление теплопередаче такой стены будет нормальным. С паропроницаемостью тоже всё будет хорошо, только кирпич облицовочный покупайте многопустотный, а не полнотелый, у них несколько разные паропроницаемости.  Стройте всё по брошюре производителя, других вариантов нет. |
| Евгений (14.12.2015 00:52) Вы приводите в таблице – “Необходимое сопротивление теплопередаче по новому СНИП, м2·°C/Вт” – правильно “максимальное значение теплопотерь”. Отсюда вывод: ваш пример не подходит ни где. |
| Светлана (06.04.2016 10:10) Почему вы не учитываете коэффициент неоднородности ограждающей конструкции? |
| Евгений (10.05.2016 09:18) Здравствуйте. Сайт отличный, всем знакомым буду советовать почитать. А о вермикулите и вермикулитовой штукатурке что нибудь знаете? |
| Андрей (26.01.2017 12:47) Здравствуйте, нормальным ли будет такой пирог для дома ижс – облицовочный кирпич многопустотный (кладка в пол кирпича) вплотную через 10мм цементного раствора пеноблок d600 300мм внутренняя отделка известняковой штукатуркой 10-15 мм.  Город Тверь. Достаточно ли будет сопротивление теплопередачи? |
| Владимир (18.04.2017 14:43) Где указано, что данный СНиП не обязателен для ИЖС? Спасибо. |
| Андрей (07.07.2017 20:23) Скажите пожалуйста,вот построил пристройки из газобетона д500 толщиной 30см.Нужно ли его утеплять? Я лично хочу обшить профлистом снаружи и всё.Нужен совет? |
| Андрей (07.07.2017 20:25) Пристройки жилой 3м на 5.5м |
| Николай (24.01.2018 12:20) Благодарю за глубоко продуманный и выстраданный собственным опытом сайт! Читаю – и появляются вопросы. У меня по периметру дома с трёх сторон будут балконы шириной 1 метр ( продолжение монолитной плиты межэтажного перекрытия), площадь 33 кв. м., получается, их надо утеплять сверху. снизу и с торцов? Чем – может быть ЭППС? |
Сергей (31. 01.2018 22:43) Хм, расчет показывает, что даже при минимальной теплопроводности сосны (0.09) толщины стены в 0,2 и даже 0,25 м совершенно недостаточно для любого города. Макс. сопротивление получается не более 2,2. А ведь 0,2 м – стандартная толщина стены из бруса, а 0,25 м используют в Сибири. Другой расчет показывает, что чтобы достичь сопротивления 3,28 (реком. для Москвы) при теплопроводности сосны 0,14, толщина стены должна быть аж 46 см! Где вы видели деревянные дома с такими стенами? Расчет теплопроводности стеныЧтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен. Этот показатель зависит от используемых строительных материалов, климатических условий.Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно. Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя. Для чего нужен расчетЧтобы сэкономить на отоплении и способствовать созданию здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, которые будем использовать при строительстве. По закону физики, когда на улице холодно, а в помещении тепло, то через стену и кровлю тепловая энергия выходит наружу. Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:
От чего зависит теплопроводностьПроводимость тепла рассчитывают исходя из количества тепловой энергии, проходящей через материал площадью 1 кв. м. и толщиной 1 м при разнице температур внутри и снаружи в один градус. Испытания проводят в течение 1 часа. Проводимость тепловой энергии зависит от:
Выполняем расчетыРасчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно. Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий». δ это толщина материала, используемого для строительства стены; λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт). Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.
Допустимые значения в зависимости от регионаМинимально допустимое значение проводимости тепла для различных регионов указано в таблице:
У каждого материала есть свой показатель проводимости тепла. Показатели теплопередачи для различных материаловВеличины проводимости тепла материалами и их плотность указаны в таблице:
Расчет многослойной конструкцииЕсли стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Rобщ= R1+ R2+…+ Rn+ Ra, где: R1-Rn- термическое сопротивление слоев разных материалов; Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:
Последовательность действийПервым делом, нужно выбрать строительные материалы, которые будете использовать для постройки дома. После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо. Если величина ниже, чем в таблице, тогда нужно увеличить толщину утеплителя или стены, и снова выполнить подсчет. Как выполнить подсчеты на онлайн калькулятореЧтобы получить нужные величины, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен.В сервис занесены сведения по каждой отдельной климатической зоне:
Сведения, одинаковые для всех регионов:
Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стены. Для гарантировано точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов. Толщина утеплителя для стенОднослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению. Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен. Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза, уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания. Расчет теплоизоляции стенСпособность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R. Требуемая толщина утеплителя наружной стены вычисляется по формуле:
Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму δi – толщина отдельного слоя многослойной стены; λi – коэффициент теплопроводности материала отдельного слоя многослойной стены. При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются. Таблица 1
*λА или λБ принимается к расчету в зависимости от города строительства (см. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Чем он выше, тем больше тепла пропускает через себя этот материал.
Зачем полученные числа суммировать.
Если в конструкции присутствует воздушная прослойка, которая вентилируется наружным воздухом, тогда в учет не следует брать слои, находящиеся между воздушной камерой и улицей.
Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:
таблица 2).Расчет теплопроводности стены — правила
Расчет теплопроводности стеныКаждый, кто строит дом или же собирается проводить ремонт, задается вопросом: какой толщины делать стены, какую теплоизоляцию и какой утеплитель лучше всего использовать.
Именно ответы на эти вопросы позволят сделать любой дом или квартиру уютными, комфортными и удобными для проживания.
Опять же, использование некачественных материалов и в недостаточных количествах, игнорирование утепления, как такового, могут привести к весьма печальным последствиям.
В таком доме просто будет сложно жить как в жару, так и в морозы. Температура в комнатах будет мало отличаться от температуры на улице.
Поэтому следует выяснить, какой же толщины должна быть теплоизоляция конкретно для вашего случая.
Как лучше поступить
На сегодняшний день это можно сделать самостоятельно: произвести необходимые расчеты, выяснить оптимальные материалы для работы и самостоятельно их установить.
Можно предпочесть работу заказу крупной фирме, которая сможет за отдельную плату совершить точный расчет, подобрать материалы и приступить к их монтажу.
Конечно, в случае, если вы все сделаете сами, претензии выдвигать будет некому.
В случае с фирмой, вы сможете пожаловаться на некачественную, недобросовестную работу или же когда требуемый эффект от произведенных работ не был достигнут.
Для расчет теплопроводности стены можно воспользоваться специальными программами, специализированными онлайн-калькуляторами, которые помогут вам получить нужные цифры.
Или же вы сможете это сделать самостоятельно. Многие заблуждаются, думая, что сами не в состоянии произвести расчеты, подсчитать, сколько теплоизоляции для работы будет необходимо на комнату, квартиру или же дом. Это сделать необычайно просто, ведь рассчитать толщину необходимой теплоизоляции можно довольно просто: на всех материалах производители указывают коэффициент теплопроводности.
Этикетка с коэффициентомВ чем необходимость расчета теплопроводности и монтажа теплоизоляции
Как уже говорилось, на это есть ряд причин:
- отсутствие или недостаточность теплоизоляции приведет к промерзанию стен;
- есть вероятность переноса так называемой точки росы, что, в свою очередь, вызовет появление конденсата на стенах, добавит излишнюю влажность в помещениях;
- в жаркое время в помещениях будет хуже, чем под ярким солнцем на улице; в таких домах будет жарко, душно и неуютно.
Опять же, приведенные выше причины принесут вам и новые проблемы: та же влажность будет способствовать порче как используемых внутри помещения строительных материалов, так и мебели, техники. Это, в свою очередь, заставит вас тратить деньги на ремонт, обновление, приобретение новых вещей. Пример подобного можно с легкостью увидеть ниже.
Влага и роса в квартиреТак что теплоизоляция – это залог сохранности ваших денег в дальнейшем.
Как рассчитывать толщину теплоизоляции
Чтобы просчитать необходимую толщину, следует знать величину теплосопротивления, которая является постоянной, значение имеет разное, в зависимости от географического положения, то есть разное для каждого отдельно взятого района. За основу возьмем следующие показатели: теплосопротивление стен – 3.5м2*К/Вт, а потолка – 6м2*К/Вт. Первое значение назовем R1, а второе, соответственно, R2.
При расчетах стен или же потолка, или же пола, состоящих из более чем одного слоя, следует просчитать теплосопротивление каждого из них, а затем суммировать.
R= R+R1+R2 и т.д.
Соответственно, необходимая толщина теплоизоляции, ее слоя, будет получена путем следующих манипуляций и при помощи формул:
R=p/k, где pявляется толщиной слоя, а k – коэффициентом теплопроводности материала, который можно узнать у производителя.
Опять же, не забывайте, если есть несколько слоев, то по данной формуле следует просчитать каждый, и затем полученные результаты суммировать.
Пример таковых расчетов
Ничего сложного в этом процессе нет, можно с легкостью провести расчет для любого материала. В качестве примера мы можем взять расчет для дома из кирпича.
Скажем, толщина измеряемых стенок будет составлять 1.5 длины кирпича, а в качестве теплоизоляции решим использовать минвату.
Кирпич и минватаИтак, нам требуется теплосопротивление стены не меньше 3.5. Для начала просчета нам потребуется узнать текущее тепловое сопротивление данной стены из кирпича.
Толщина составляет около 38 сантиметров, коэффициент теплопроводности составляет 0,56.
Соответственно, 0,38/0,56 = 0,68. Чтобы достигнуть показателя в 3.5, мы отнимем от него полученный результат (нам нужно 2,85 метр квадратный * К/Вт).
Теперь мы сделаем расчет толщины теплоизоляции, как уже говорилось выше, минеральной ваты: 2,85*0,045=0,128
Позволим себе немного округлить результат и получим следующее: при необходимости утеплить кирпичную стену, толщиной в полтора кирпича, нам потребуется толщина теплоизоляционного материала 130мм, при условии, что мы будем использовать минеральную вату. Если учитывать предстоящие внутренние и внешние работы, как отделочные, так и декоративные, можно позволить себе слой минваты в 100мм. Как видите, ничего сложного.
Что еще даст такой расчет

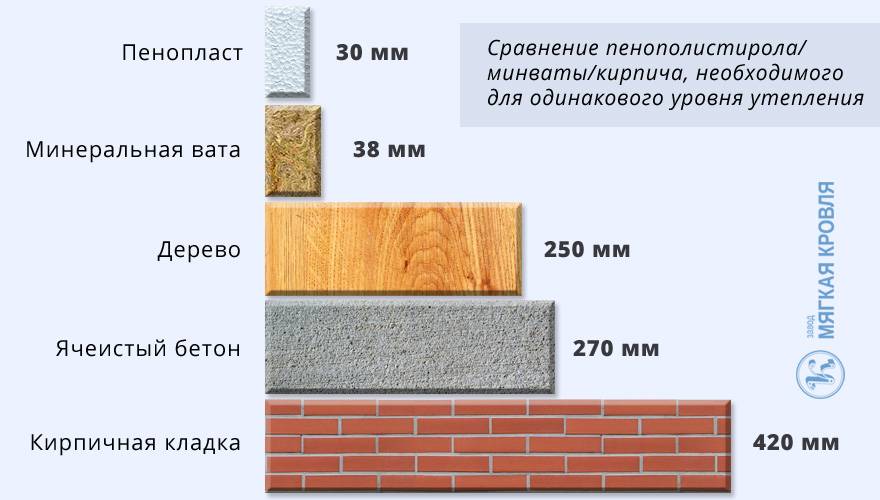

Используя такой расчет, вы сможете сравнивать различные типы утепления и теплоизоляции, сможете выбрать наиболее эффективный при наименьшем слое.
Если у вас проблема в пространстве, если же вы хотите сэкономить, то подобная работа позволит вам путем нехитрых манипуляций быстро выяснить, какой материал будет вам обходиться дешевле.
Если вы еще на этапе планировки дома, то сможете выяснить, что обойдется вам дешевле и менее трудоемко. Это может быть увеличение толщины кирпичной кладки, использование других типов теплоизоляционных материалов или же использование других строительных материалов для возведения стены, скажем, вместо кирпича использовать блоки и т.д.
Стена из блоковМногие ленятся делать расчеты самостоятельно, в этом случае можно легко позволить себе воспользоваться калькуляторами, которые предлагаются в сети на многих страницах.
Здесь вы найдете массу шаблонов и заготовок, практически вся информация собрана в справочниках, вам нужно будет подставлять только тип строительных материалов, регион проживания и показатель толщины. В этом случае все вычисления будут происходить очень быстро и легко.
Онлайн калькуляторНо в данном случае высока вероятность того, что на том или ином сайте жульничают: пытаются выставить материал, которым торгуют, в лучшем свете. В таком случае вероятна ошибка в расчетах, которая может дорого вам обойтись.
Не стоит бояться самостоятельных расчетов, для этого вам понадобятся только ручка, бумага и калькулятор.
Вы легко сможете в любой момент перепроверить свои расчеты или же показать их специалисту. Консультация со знакомым строителем выйдет гораздо дешевле, чем найм профессиональной компании.
Снова-таки, выбирая материалы, просчитывая необходимую толщину и цену на них, учитывайте и другие полезные свойства, которые вам могут быть интересны.
Например, пожаробезопасность, звукоизоляцию, водо- или влагонепроницаемость. Например, звукоизоляцией и теплоизоляцией обладает стекловата.
СтекловатаДа, к сожалению, такие материалы будут выходить несколько дороже, но все же, разница по цене в 10-20% с учетом того, что вы получите, скажем, не только теплоизоляцию, но еще и звукоизоляцию, стоит назвать хорошей покупкой и удачным решением.
Видео – расчет теплопроводности стены
На данном видео можно воочию увидеть, как производится расчет теплопроводности стены с помощью специализированной программы.
Коэффициент теплопроводности материалов | Онлайн-журнал о ремонте и дизайне
Содержание
- Что такое теплопроводность и термическое сопротивление
- Таблица теплопроводности теплоизоляционных материалов
- Таблица теплопроводности строительных материалов
- Как рассчитать толщину стен
- Расчет толщины стены, толщины утеплителя, отделочных слоев
- Пример расчета толщины утеплителя
Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов.
Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.
Что такое теплопроводность и термическое сопротивление
При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.
Диаграмма, которая иллюстрирует разницу в теплопроводности материалов
Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности.
Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).
Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени
Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла.
Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.
Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций
При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
| Наименование материала | Коэффициент теплопроводности Вт/(м·°C) | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,15 | |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 — 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 — 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 — 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 — 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 — 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 — 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 — 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | |||
Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 | ||
Статья по теме: Красивые обои в зал фото: дизайн в квартире, интерьер, поклейка на стену в доме, в хрущевке, наклейки скомбинировать, подобрать, видео
Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.
Таблица теплопроводности строительных материалов
Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.
Сравнивают самые разные материалы
| Название материала, плотность | Коэффициент теплопроводности | ||
|---|---|---|---|
| в сухом состоянии | при нормальной влажности | при повышенной влажности | |
| ЦПР (цементно-песчаный раствор) | 0,58 | 0,76 | 0,93 |
| Известково-песчаный раствор | 0,47 | 0,7 | 0,81 |
| Гипсовая штукатурка | 0,25 | ||
| Пенобетон, газобетон на цементе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементе, 800 кг/м3 | 0,21 | 0,33 | 0,37 |
| Пенобетон, газобетон на цементе, 1000 кг/м3 | 0,29 | 0,38 | 0,43 |
| Пенобетон, газобетон на извести, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на извести, 800 кг/м3 | 0,23 | 0,39 | 0,45 |
| Пенобетон, газобетон на извести, 1000 кг/м3 | 0,31 | 0,48 | 0,55 |
| Оконное стекло | 0,76 | ||
| Арболит | 0,07-0,17 | ||
| Бетон с природным щебнем, 2400 кг/м3 | 1,51 | ||
| Легкий бетон с природной пемзой, 500-1200 кг/м3 | 0,15-0,44 | ||
| Бетон на гранулированных шлаках, 1200-1800 кг/м3 | 0,35-0,58 | ||
| Бетон на котельном шлаке, 1400 кг/м3 | 0,56 | ||
| Бетон на каменном щебне, 2200-2500 кг/м3 | 0,9-1,5 | ||
| Бетон на топливном шлаке, 1000-1800 кг/м3 | 0,3-0,7 | ||
| Керамическийй блок поризованный | 0,2 | ||
| Вермикулитобетон, 300-800 кг/м3 | 0,08-0,21 | ||
| Керамзитобетон, 500 кг/м3 | 0,14 | ||
| Керамзитобетон, 600 кг/м3 | 0,16 | ||
| Керамзитобетон, 800 кг/м3 | 0,21 | ||
| Керамзитобетон, 1000 кг/м3 | 0,27 | ||
| Керамзитобетон, 1200 кг/м3 | 0,36 | ||
| Керамзитобетон, 1400 кг/м3 | 0,47 | ||
| Керамзитобетон, 1600 кг/м3 | 0,58 | ||
| Керамзитобетон, 1800 кг/м3 | 0,66 | ||
| ладка из керамического полнотелого кирпича на ЦПР | 0,56 | 0,7 | 0,81 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3) | 0,35 | 0,47 | 0,52 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3) | 0,41 | 0,52 | 0,58 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3) | 0,47 | 0,58 | 0,64 |
| Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3) | 0,7 | 0,76 | 0,87 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот | 0,64 | 0,7 | 0,81 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот | 0,52 | 0,64 | 0,76 |
| Известняк 1400 кг/м3 | 0,49 | 0,56 | 0,58 |
| Известняк 1+600 кг/м3 | 0,58 | 0,73 | 0,81 |
| Известняк 1800 кг/м3 | 0,7 | 0,93 | 1,05 |
| Известняк 2000 кг/м3 | 0,93 | 1,16 | 1,28 |
| Песок строительный, 1600 кг/м3 | 0,35 | ||
| Гранит | 3,49 | ||
| Мрамор | 2,91 | ||
| Керамзит, гравий, 250 кг/м3 | 0,1 | 0,11 | 0,12 |
| Керамзит, гравий, 300 кг/м3 | 0,108 | 0,12 | 0,13 |
| Керамзит, гравий, 350 кг/м3 | 0,115-0,12 | 0,125 | 0,14 |
| Керамзит, гравий, 400 кг/м3 | 0,12 | 0,13 | 0,145 |
| Керамзит, гравий, 450 кг/м3 | 0,13 | 0,14 | 0,155 |
| Керамзит, гравий, 500 кг/м3 | 0,14 | 0,15 | 0,165 |
| Керамзит, гравий, 600 кг/м3 | 0,14 | 0,17 | 0,19 |
| Керамзит, гравий, 800 кг/м3 | 0,18 | ||
| Гипсовые плиты, 1100 кг/м3 | 0,35 | 0,50 | 0,56 |
| Гипсовые плиты, 1350 кг/м3 | 0,23 | 0,35 | 0,41 |
| Глина, 1600-2900 кг/м3 | 0,7-0,9 | ||
| Глина огнеупорная, 1800 кг/м3 | 1,4 | ||
| Керамзит, 200-800 кг/м3 | 0,1-0,18 | ||
| Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3 | 0,23-0,41 | ||
| Керамзитобетон, 500-1800 кг/м3 | 0,16-0,66 | ||
| Керамзитобетон на перлитовом песке, 800-1000 кг/м3 | 0,22-0,28 | ||
| Кирпич клинкерный, 1800 — 2000 кг/м3 | 0,8-0,16 | ||
| Кирпич облицовочный керамический, 1800 кг/м3 | 0,93 | ||
| Бутовая кладка средней плотности, 2000 кг/м3 | 1,35 | ||
| Листы гипсокартона, 800 кг/м3 | 0,15 | 0,19 | 0,21 |
| Листы гипсокартона, 1050 кг/м3 | 0,15 | 0,34 | 0,36 |
| Фанера клеенная | 0,12 | 0,15 | 0,18 |
| ДВП, ДСП, 200 кг/м3 | 0,06 | 0,07 | 0,08 |
| ДВП, ДСП, 400 кг/м3 | 0,08 | 0,11 | 0,13 |
| ДВП, ДСП, 600 кг/м3 | 0,11 | 0,13 | 0,16 |
| ДВП, ДСП, 800 кг/м3 | 0,13 | 0,19 | 0,23 |
| ДВП, ДСП, 1000 кг/м3 | 0,15 | 0,23 | 0,29 |
| Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3 | 0,33 | ||
| Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3 | 0,38 | ||
| Линолеум ПВХ на тканевой основе, 1400 кг/м3 | 0,2 | 0,29 | 0,29 |
| Линолеум ПВХ на тканевой основе, 1600 кг/м3 | 0,29 | 0,35 | 0,35 |
| Линолеум ПВХ на тканевой основе, 1800 кг/м3 | 0,35 | ||
| Листы асбоцементные плоские, 1600-1800 кг/м3 | 0,23-0,35 | ||
| Ковровое покрытие, 630 кг/м3 | 0,2 | ||
| Поликарбонат (листы), 1200 кг/м3 | 0,16 | ||
| Полистиролбетон, 200-500 кг/м3 | 0,075-0,085 | ||
| Ракушечник, 1000-1800 кг/м3 | 0,27-0,63 | ||
| Стеклопластик, 1800 кг/м3 | 0,23 | ||
| Черепица бетонная, 2100 кг/м3 | 1,1 | ||
| Черепица керамическая, 1900 кг/м3 | 0,85 | ||
| Черепица ПВХ, 2000 кг/м3 | 0,85 | ||
| Известковая штукатурка, 1600 кг/м3 | 0,7 | ||
| Штукатурка цементно-песчаная, 1800 кг/м3 | 1,2 | ||
Древесина — один из строительных материалов с относительно невысокой теплопроводностью.
В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.
| Наименование | Коэффициент теплопроводности | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Сосна, ель поперек волокон | 0,09 | 0,14 | 0,18 |
| Сосна, ель вдоль волокон | 0,18 | 0,29 | 0,35 |
| Дуб вдоль волокон | 0,23 | 0,35 | 0,41 |
| Дуб поперек волокон | 0,10 | 0,18 | 0,23 |
| Пробковое дерево | 0,035 | ||
| Береза | 0,15 | ||
| Кедр | 0,095 | ||
| Каучук натуральный | 0,18 | ||
| Клен | 0,19 | ||
| Липа (15% влажности) | 0,15 | ||
| Лиственница | 0,13 | ||
| Опилки | 0,07-0,093 | ||
| Пакля | 0,05 | ||
| Паркет дубовый | 0,42 | ||
| Паркет штучный | 0,23 | ||
| Паркет щитовой | 0,17 | ||
| Пихта | 0,1-0,26 | ||
| Тополь | 0,17 | ||
Металлы очень хорошо проводят тепло.
Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.
| Название | Коэффициент теплопроводности | Название | Коэффициент теплопроводности | |
|---|---|---|---|---|
| Бронза | 22-105 | Алюминий | 202-236 | |
| Медь | 282-390 | Латунь | 97-111 | |
| Серебро | 429 | Железо | 92 | |
| Олово | 67 | Сталь | 47 | |
| Золото | 318 |
Как рассчитать толщину стен
Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя.
Зависит она от средних температур и влажности в конкретной области.
Термическое сопротивление ограждающих
конструкций для регионов России
Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.
Расчет толщины стены, толщины утеплителя, отделочных слоев
Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:
Формула расчета теплового сопротивления
R — термическое сопротивление;
p — толщина слоя в метрах;
k — коэффициент теплопроводности.
Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.
д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.
Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.
Пример расчета толщины утеплителя
Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.
- Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.
- Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.
Рассчитывать придется все ограждающие конструкции
- Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.
Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными.
Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.
Loft Insulation — Введение
Когда вы начнете рассматривать изоляционные материалы, такие как изоляция чердака, вы можете быстро увязнуть в некоторых довольно сложных технических терминах. В этой статье мы постараемся упростить их, чтобы вы могли постоять за себя, когда находитесь в местном магазине «Сделай сам»!
Теплопроводность изоляционных материалов
Теплопроводность, также известная как лямбда (обозначается греческим символом λ), является мерой того, насколько легко тепло проходит через материал определенного типа, не зависит от толщины рассматриваемого материала.
Чем ниже теплопроводность материала, тем лучше тепловые характеристики (т. е. тем медленнее тепло проходит через материал).
Измеряется в ваттах на метр Кельвина (Вт/мК).
Чтобы дать вам представление об изоляционных материалах – их теплопроводность колеблется от 0,008 Вт/мК для панелей с вакуумной изоляцией (поэтому они самые лучшие, но очень дорогие!) до примерно 0,061 Вт/мК для некоторых пород дерева.
волокно.
>>> НАЖМИТЕ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О ПОКАЗАТЕЛЯХ U ИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ <<<
Если бы вы использовали овечью шерсть для изоляции своего имущества, это составило бы около 0,034 Вт/мК, примерно столько же, сколько у большинства других видов шерсти. и волокнистые изоляционные материалы.
R-значения
R-значение является мерой сопротивления тепловому потоку через материал заданной толщины. Таким образом, чем выше значение R, тем выше тепловое сопротивление материала и, следовательно, тем лучше его изоляционные свойства.
Значение R рассчитывается по формуле
Где:
l — толщина материала в метрах, а
λ — теплопроводность в Вт/мК.
Значение R измеряется в метрах в квадрате по Кельвину на ватт (м 2 К/Вт). 2 К/Вт.
Если вам нужно утеплить сплошную кирпичную стену, вы просто найдете R-коэффициент изоляции, а затем сложите их вместе. Если вы изолируете его фольгированным полиизоциануратом толщиной 80 мм (с теплопроводностью λ = 0,022 Вт / мК и значением R 0,08 / 0,022 = 3,64 м 2 К/Вт), вы получите общее значение R для изолированной стены 0,18 + 3,64 = 3,82 м 2 К/Вт.
Следовательно, это улучшит тепловое сопротивление более чем в 21 раз!
Таким образом, значение R является относительно простым способом сравнения двух изоляционных материалов, если у вас есть коэффициент теплопроводности для каждого материала. Это также позволяет увидеть влияние добавления более толстых слоев того же изоляционного материала.
В реальных зданиях стены состоят из множества слоев различных материалов. Общее тепловое сопротивление всей стены рассчитывается путем сложения теплового сопротивления каждого отдельного слоя.
К сожалению, тепло проникает в ваш дом и выходит из него несколькими различными путями, и значения R учитывают только теплопроводность. Он не включает ни конвекцию, ни излучение.
Поэтому вы можете выбрать значение U, которое учитывает все различные механизмы потери тепла – читайте дальше, чтобы узнать, как это рассчитывается!
Значение U
Значение U строительного элемента является обратной величиной общего теплового сопротивления этого элемента.
Значение U является мерой того, сколько тепла теряется через заданную толщину конкретного материала, но включает три основных способа потери тепла: теплопроводность, конвекцию и излучение.
Температура окружающей среды внутри и снаружи здания играет важную роль при расчете коэффициента теплопередачи элемента. Если представить себе внутреннюю поверхность участка площадью 1 м² наружной стены отапливаемого здания в холодном климате, то тепло поступает в этот участок за счет излучения со всех частей внутри здания и за счет конвекции воздуха внутри здания. Таким образом, следует учитывать дополнительные тепловые сопротивления, связанные с внутренней и внешней поверхностями каждого элемента. Эти сопротивления обозначаются как R si и R so соответственно с общими значениями 0,12 км²/Вт и 0,06 км²/Вт для внутренней и внешней поверхностей соответственно.
Это мера, которая всегда соответствует строительным нормам. Чем ниже значение U, тем лучше материал как теплоизолятор.
Это вычисляется путем взятия обратной величины R-значения и добавления конвекционных и радиационных тепловых потерь следующим образом.
U = 1/ [ R si + R 1 + R 2 +… + R поэтому ]
На практике это сложный расчет, поэтому лучше всего использовать программное обеспечение для расчета U-значения.
Единицы в ваттах на метр в квадрате по Кельвину (Вт/м 2 К).
Ориентировочно, неизолированная полая стена имеет коэффициент теплопередачи приблизительно 1,6 Вт/м 2 К, в то время как сплошная стена имеет коэффициент теплопроводности приблизительно 2 Вт/м 2 К
Использование коэффициентов теплопередачи , R-значения и теплопроводность
Если вы столкнетесь с теплопроводностью, R-значениями и U-значениями в будущем, вот 3 простые вещи, которые нужно помнить, чтобы убедиться, что вы получаете лучший изоляционный продукт.
- Более высокие числа хороши при сравнении теплового сопротивления и R-значений продуктов.
- Низкие числа хороши при сравнении U-значений.
- Коэффициент теплопередачи является наиболее точным способом оценки изолирующей способности материала, принимая во внимание все различные способы потери тепла, однако его труднее рассчитать.
Вы заинтересованы в установке домашних возобновляемых источников энергии? Мы прочесали страну в поисках лучших продавцов, чтобы быть уверенными, что рекомендуем только тех, кому мы действительно доверяем. Вы можете найти одного из этих продавцов на нашей простой в использовании карте местного установщика.
>>> ПЕРЕЙТИ К НАШЕЙ КАРТЕ МЕСТНЫХ УСТАНОВЩИКОВ СЕЙЧАС <<<
В качестве альтернативы, если вы хотите, чтобы мы нашли для вас местного установщика, просто заполните форму ниже, и мы свяжемся с вами в ближайшее время!
У вас есть вопрос или вы хотите узнать больше?
О чем вы спрашиваете?
— Список рассылкиХранилище аккумуляторовБиомассаКотлыИзоляция полых стенЗарядка EPCEVВнешняя изоляция стенФинансированиеОстеклениеТепловые насосыИнфракрасное отоплениеИзоляция чердаковВторичное остеклениеСолнечные фотоэлектрические панелиСолнечная тепловаяСолнечная термодинамическаяСплошная изоляция стенНагревателиВетряные турбиныДругое
Я хочу, чтобы со мной связался местный установщик/поставщик
Я хотел бы время от времени получать новости от TheGreenAge
Кондуктивная теплопередача
Теплопроводность как теплопередача имеет место, если существует температурный градиент в твердой или стационарной жидкой среде.
С передачей энергии проводимости от более энергичных молекул к менее энергичным при столкновении соседних молекул. Тепло течет в направлении уменьшения температуры, поскольку более высокие температуры связаны с более высокой молекулярной энергией.
Conductive heat transfer can be expressed with » Fourier’s Law »
q = (k / s) A dT
= U A dT (1)
where
q = теплопередача (Вт, Дж/с, БТЕ/ч)
k = Теплопроводность материала (Вт/м·К или Вт/м o C, БТЕ/(ч o F ft 2 /фут))
s = толщина материала (м, фут)
A = площадь теплопередачи (M 2 , FT 2 )
U = K / S
= коэффициент тепловой передачи (W / (M 2 40156. BTU/(FT 2 H O F)
DT = T 1 — T 2= ТЕМПРОЧНЫЙ Грагент — Разница — САМЕЙНАЯ САМОБА
.
. F)
- Расчет общего коэффициента теплопередачи — значение U
Пример — Кондуктивная теплопередача
Плоская стенка изготовлена из твердого железа с теплопроводностью 70 Вт/м o C. Толщина стенки 50 мм , длина и ширина поверхности 1 м на 1 м. Температура 150 o C с одной стороны поверхности и 80 o C с другой.
Можно рассчитать кондуктивную теплопередачу через стену
q = [(70 Вт/м o Кл) / (0,05 м) ] [(1 м) (1 м)] [(150 o Кл) — (80 o C)]
= 98000 (Вт)
= 98 (кВт)
Калькулятор кондуктивной теплопередачи.
С помощью этого калькулятора можно рассчитать кондуктивную теплопередачу через стену. Калькулятор является универсальным и может использоваться как для метрических, так и для имперских единиц, если использование единиц согласовано.
- Calculate overall heat transfer inclusive convection
k — thermal conductivity (W/(mK), Btu/(hr o F ft 2 /ft))
A — Область (M 2 , FT 2 )
T 1 — Температура 1 ( O C, 68 8 15 s — толщина материала (м, фут) q = dT A / ((s 1 / k 1 ) + (s 2 / k 2 ) + . where dT = t 1 — t 2 = temperature difference between inside and outside wall ( o C, o F) Обратите внимание, что тепловое сопротивление за счет поверхностной конвекции и излучения не включено в это уравнение. Конвекция и излучение в целом оказывают большое влияние на общие коэффициенты теплопередачи. Стенка печи из 1 м 2 состоит из толщиной 1,2 см внутреннего слоя из нержавеющей стали, покрытого 5 см внешним изоляционным слоем из изоляционной плиты. Температура внутренней поверхности стали составляет 800 K , а температура наружной поверхности изоляционной плиты 350 K . Кондуктивный перенос тепла через слоистую стенку можно рассчитать как / (19 Вт/(м·К) )] + [((0,05 м) / (0,7 Вт / (м))] ) = 6245 (W) = 6,25 KW 044449. Пред.
Далее являются важным элементом прочности и устойчивости полой стены, но, пересекая изолированную полость, они действуют как тепловой мост, обеспечивая путь для отвода тепла из здания. Задача производителей стеновых стяжек заключалась в том, чтобы снизить теплопроводность своей продукции, сохраняя при этом соответствие конструктивным требованиям к конструкциям с широкими полостями. Компания Ancon решила эту задачу, представив инновационный ассортимент настенных анкеров с низкой теплопроводностью. Ancon с низкой теплопроводностью подходят для полостей до 450 мм и минимизируют потери тепла за счет тепловых мостов, повышая энергоэффективность стены с каменной полостью. Идеально подходящие для современных суперизолированных ограждающих конструкций, они подходят как для нового строительства, так и для модернизации. Ancon Teplo состоят из пултрузионных базальтовых волокон, помещенных в полимерную матрицу, которая обеспечивает теплопроводность всего 0,7 Вт/мК. Оригинальный гладкий TeploTie можно использовать в новых полых стенах или фиксировать с помощью смолы в существующей конструкции Новая стеновая стяжка Teplo-BF с формованными безопасными концами обеспечивает улучшенную удобоукладываемость и прочность сцепления с раствором, что делает ее более удобной в использовании и подходящей даже для медленно сохнущих известковых растворов. Стяжка TeploTie и Тепло-БФ Эти настенные анкеры из нержавеющей стали специально разработаны для обеспечения высокой производительности по конкурентоспособной цене. Стеновые стяжки из нержавеющей стали ST1, RT2 и HRT4 Ancon из нержавеющей стали имеют маркировку CE в соответствии со стандартом BS EN 845-1 в соответствии с Постановлением ЕС о строительных изделиях. Ассортимент базальтового волокна Teplo не подпадает под действие маркировки CE. Ancon Teplo-L-Tie идеально подходит там, где требуется фиксация с низкой теплопроводностью между новой каменной кладкой и сталью, древесиной, бетоном или кирпичной кладкой на месте. Он обладает теми же преимуществами, что и стенная стяжка Teplo с дополнительной L-образной стойкой из нержавеющей стали, механически и химически связанной с одним концом, с отверстием диаметром 7 мм для крепления к поверхности. Стяжки Teplo-L Каменная кладка : Дюбель и винт Для точного расчета U-значения стены важно использовать правильную информацию для настенных связей, а не позволять программе применять значение по умолчанию, поскольку это приведет к переоценке эффекта Анконской настенной связи. БС ЕН ИСО 6946 позволяет исключить поправки из-за стеновых связей (ΔUf) и воздушных зазоров между изоляционными плитами и т. д., если поправки составляют менее 3% от нескорректированного значения U стены. Анкеры Teplo-BF и TeploTie для полых стен имеют коэффициент теплопроводности менее 1,0 Вт/мК и поэтому не учитываются при расчете коэффициента теплопередачи согласно EN ISO 6946, независимо от диаметра анкеров. Теплопроводность и площадь поперечного сечения стенных стяжек Ancon из нержавеющей стали показаны ниже для использования в программах расчета коэффициента теплопередачи. Эта композитная настенная стяжка была термически смоделирована сторонним экспертом, что позволяет Ancon предоставлять точные значения Chi для каждой длины продукта. ΔUf при 2,5 уз/м 2 (Вт/м 2 К) классифицируются по типам, указанным в PD6697 (типы с 1 по 4), и, специально для деревянных каркасных конструкций, в BS5268-6.1591591591591591596915 15 15915915917968.68 ( O C, O . 2 — температура 2 ( o C, o F)
Кондуктивная теплопередача через плоскую поверхность или стену heat conducted through a wall with layers in thermal contact can be calculated as
.. + (s n / k n )) (2) Пример — кондуктивная теплопередача через стенку печи
Теплопроводность нержавеющей стали составляет 19 Вт/(м·К) , а теплопроводность изоляционной плиты составляет 0,7 Вт/(м·К) .
Кл/см) Единицы теплопроводности
Что такое настенные стяжки с низкой теплопроводностью?
Помощь в строительстве устойчивых и энергоэффективных зданий
Стеновые стяжки
Вообще говоря, чем шире полость, тем более прочной должна быть стеновая стяжка и тем большее влияние она будет иметь на тепловую эффективность (значение U) стены. Стяжки из базальтового волокна Анкон Тепло
Настенные стяжки
Термическая эффективность этого инновационного материала означает, что эти связи исключены из расчетов коэффициента теплопередачи по стандарту BS EN ISO 6946, что позволяет минимизировать толщину изоляции и занимаемую площадь стены. Прочное резиновое уплотнительное кольцо предотвращает попадание воды в полость.
во время дооснащения. Для полостей от 50 мм до 450 мм
Стяжки для стен из нержавеющей стали Ancon
Влияние тонких высокопрочных проволочных стяжек Ancon на теплопередачу незначительно, поэтому, как и линейка Teplo, они, как правило, исключаются из расчетов коэффициента теплопередачи в соответствии со стандартом BS EN ISO 69.46. Для полостей от 50 мм до 175 мм
Маркировка CE
Настенные стяжки Ancon Teplo-L-Tie Базальтовое волокно / рама из нержавеющей стали
Сертификат British Board of Agrément доступен для скачивания. Для полостей от 100 мм до 300 мм
Подходящие крепления
Бетон : Дюбель и винт, распорный болт (M6)
Сталь : Установочные винты (M6), самонарезающие винты (SDTSS-38-5PT)
Древесина :9012 с потайной головкой Шуруп для дерева (5 мм x 30 мм) Информация для расчета коэффициента теплопередачи
Стеновые стяжки из базальтового волокна Анкон Тепло
Настенные стяжки из нержавеющей стали Ancon
Tie Reference Tie Type Tie Length (mm) Cavity Range (mm) Cross-Sectional Area (mm 2 ) Thermal Проводимость (Вт/мК) HRT4-200 4 200 50-75 3,5 17,0 HRT4-225 4 225 76-100 4,2 17,0 HRT4-250 4 250 101-125 6,2 17,0 HRT4-275 4 275 126-150 6,2 17,0 РТ2-200 2 200 50-75 8,6 17,0 РТ2-225 2 225 76-100 8,6 17,0 РТ2-250 2 250 101-125 8,6 17,0 РТ2-275 2 275 126-150 10,2 17,0 СТ1-200 1 200 50-75 19,5 17,0 СТ1-225 1 225 76-100 19,5 17,0 СТ1-250 1 250 101-125 19,5 17,0 СТ1-275 1 275 126-150 23,4 17,0 СТ1-300 1 300 151-175 23,4 17,0 Ancon Teplo-L-Tie Базальтовое волокно / рама из нержавеющей стали
Чтобы понять влияние этих анкеров на квадратный метр, значение Chi (W/K) умножается на количество анкеров. Исключительная тепловая эффективность серии Teplo такова, что вряд ли она когда-либо будет учитываться в расчетах коэффициента теплопередачи в качестве теплового моста. Справочник по связям Тип связывания Длина связывания (мм) (MM) (MM) (MM) (MM) (MM) . ΔUf при 4,4 уз/м 2 (Вт/м 2 К) ТЕПЛО-Л-5-165 Тип 3 и Тип 6 165 100 0,000335 0,00084 0,00147 ТЕПЛО-Л-5-190 Тип 3 и Тип 6 190 125 0,000260 0,00065 0,00114 ТЕПЛО-Л-5-215 Тип 3 и Тип 6 215 150 0,000215 0,00054 0,00095 ТЕПЛО-Л-5-240 Тип 4 и Тип 6 240 175 0,000175 0,00044 0,00077 ТЕПЛО-Л-5-265 Тип 4 и Тип 6 265 200 0,000150 0,00038 0,00066 ТЕПЛО-Л-7-165 Тип 2 165 100 0,000515 0,00129 Н/Д, кроме Типа 6 ТЕПЛО-Л-7-190 Тип 2 190 125 0,000405 0,00101 Н/Д, кроме Типа 6 ТЕПЛО-Л-7-215 Тип 2 215 150 0,000340 0,00085 Н/Д, кроме Типа 6 ТЕПЛО-Л-7-240 Тип 2 240 175 0,000280 0,00070 Н/Д, кроме Типа 6 ТЕПЛО-Л-7-265 Тип 2 265 200 0,000245 0,00061 Н/Д, кроме Типа 6 ТЕПЛО-Л-7-290 Тип 2 и Тип 6 290 225 0,000210 0,00053 0,00092 ТЕПЛО-Л-7-315 Тип 2 и Тип 6 315 250 0,000190 0,00048 0,00084 ТЕПЛО-Л-7-340 Тип 2 и Тип 6 340 275 0,000165 0,00041 0,00073 ТЕПЛО-Л-7-365 Тип 2 и Тип 6 365 300 0,000150 0,00038 0,00066 Типы настенных стяжек
Стеновые стяжки
