Столярный верстак своими руками: видео инструкция и чертежи

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

  • Рабочая поверхность. Для ее изготовления лучше всего использовать древесину твердых пород, чтобы как можно дольше можно было эксплуатировать стол без замены поверхности. Толщина досок для крышки должна быть не менее 60 миллиметров.

  • Опоры верстака можно выполнить из липы, сосны или другой мягкой древесины. Для устойчивости стола опоры необходимо соединить между собой продольными планками.

  • На лицевой части рабочей поверхности навешиваются тиски, с помощью которых будут крепиться обрабатываемые изделия. На стол длиной более одного метра можно навесить двое тисков (для крупных и мелких деталей).

  • Для хранения фурнитуры и мелких деталей в задней части рабочей поверхности можно сделать углубления или ящички из реек.

    • Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

  • Простой стационарный верстак изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

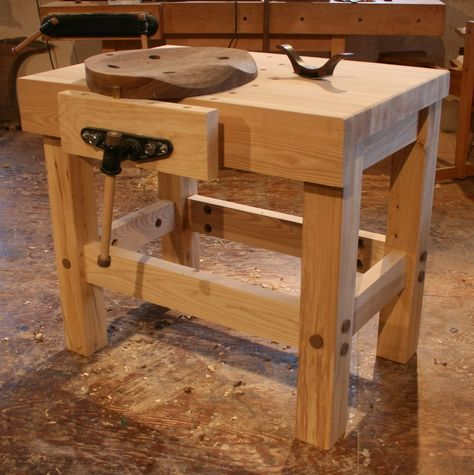

  • Мобильный рабочий стол имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

  • Составной верстак соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

    • Составляем проект верстака

    Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

    Высота стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

    Длина и ширина верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

    Необходимые крепления и конфигурация стола должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

    Установить верстак лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

    Конструкцию разборного стола можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

    Верстак своими руками. Чертежи. Видео инструкция

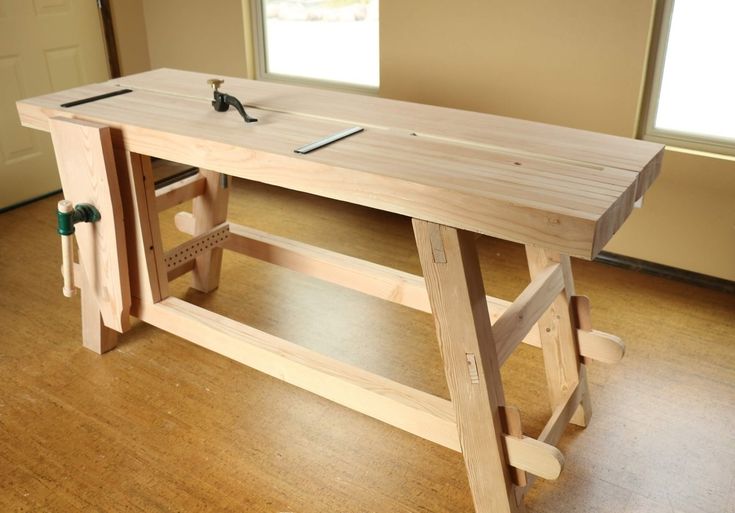

    Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

    Изготовление основания

    В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

  • Вертикальные опоры лучше всего изготовить из прямоугольного бруса, размеры которого примерно 120х120 мм.
  • В ножки стола врезаются перемычки и фиксируются клеем или шурупами.
  • По длине посередине верстака крепится царга. Расположить перемычки и царгу нужно на расстоянии в 40-50 см от пола. В дальнейшем на них можно будет устанавливать ящички с инструментами.

    • Чаще всего сначала, согласно чертежу, делаются пазы, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

    Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

    Делаем столешницу с различными приспособлениями

    Размер крышки верстака должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

  • Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
  • Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

    • В торце столешницы делается углубление под тиски. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

    Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

    Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

    Достаточно просто можно сделать колки или прямоугольные упоры. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

    Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

    Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

    Верстак разборный своими руками – обустройство

    Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений.

  • В первую очередь подготавливаются вертикальные опоры и перемычки, в которых под гайку с шайбой необходимо выдолбить пазы.
  • В горизонтальном бруске и вертикальной опоре для длинного крепежного болта просверливается сквозное отверстие. Со стороны паза на болт накручивается гайка с шайбой.
  • Нужно будет установить две перемычки в середине столешницы и по две со всех сторон.
    Затем к ним на небольшие саморезы следует прикрепить горизонтальные рейки, на которые будут ставиться ящики для инструментов.
  • В зависимости от расстояния, между перемычками изготавливаются ящики.
  • Крышка верстака также крепится на болты. Для этого в ней сверлятся отверстия под болты, а в верхней части опор стамеской выдалбливаются углубления.
  • Чтобы рабочая поверхность получилась ровной, головки болтов необходимо утопить в крышке стола. Делается это высверливанием для них посадочных мест соответствующего диаметра.

    • Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

    Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

    Источник

    Как сделать столярный верстак своими руками

    Содержание

    • 1 Что нам понадобится в процессе сооружения?
    • 2 Сооружаем столярный верстак
    • 3 Возможность демонтажа
    • 4 Видео – схема сборки верстака

    Когда мы затеваем ремонтные работы или же попросту желаем обустроить свой дом, то перед нами нередко возникает целый ряд проблем и препятствий. И если подходить к такому вопросу профессионально, то начинать следует именно с правильного оборудования нашего рабочего места. И для того, чтобы максимально эффективно производить все необходимые работы по дому, следует в первую очередь позаботиться о столярном станке.

    Столярный верстак своими руками

    Вполне в ваших силах соорудить столярный станок собственноручно, ведь это, помимо того, что в вашем хозяйстве появится весьма полезная вещица, является еще и ценным опытом, так сказать, повышением квалификации. И если уж со столярным станком вы справитесь, то сомневаться в успехе своих дальнейших начинаниях смысла уже не будет.

    Схема столярного станка

    Итак, приступаем к работе.

    Что нам понадобится в процессе сооружения?

    Для начала определим, что столярный станок — это некая разновидность обычного стола, созданная для удобства работы с древесиной. Минимальная высота для такого станка — около 70 сантиметров.

    Разумеется, в процессе работы нам потребуются пиломатериалы. Желательно запастись строганным брусом, предварительно обработанным и изготовленным в едином размере (для этого понадобится рейсмусный станок). Таким образом, существенно облегчится сооружение каркаса конструкции — своего рода основания всего станка, который должен обладать максимальной прочностью. Для фиксации жесткости нам понадобятся клиновые элементы, которые будут забиваться в соответствующие отверстия на стяжках царги. Подобная нехитрая манипуляция позволит вам, если возникнет необходимость, крайне быстро демонтировать конструкцию.

    Каркас столярного станка

    Отметим, что главным условием любого рода станка является именно функциональность, которую следует выдвигать на первое место при собственноручном изготовлении верстака. За ним должно быть максимально удобно и легко.

    Далее мы поэтапно опишем весь процесс изготовления.

    Сооружаем столярный верстак

    Первый этап.

    Все перемычки необходимо врезать в ножки, после чего зафиксировать их шурупами или клеем. В качестве крышки нам послужит уже готовое полотно с размерами 40 на 610 на 1980 миллиметров. Отмечаем высоту установки, сверившись с вашим ростом.

    К нижним перемычкам фиксируем рейсмус. К поверхности стола придавливаем струбцину и вырезаем на ней соответствующие отметки, используя для этого пилку с мелкими зубцами. Там, где будет паз, проделываем несколько вертикальных отметок. Все лишнее убираем при помощи стамески. Все это необходимо проделывать с каждой из четырех ножек.

    Далее нам нужно собрать сам верстак.

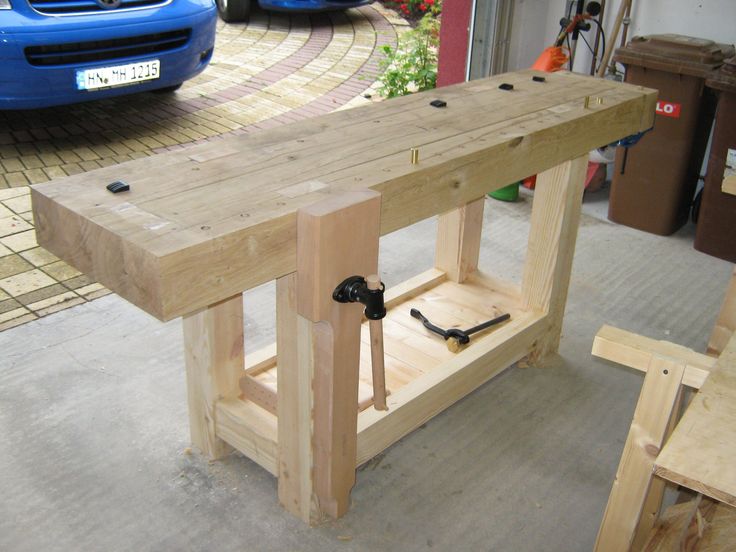

    Верстак – фото

    К каждой ножке должны быть аккуратно подогнаны перемычки. Для крепления этих перемычек следует использовать шурупы, длина которых составляет 6.5 сантиметра. Начинаем с нижних, а закачиваем верхними. Существует вариант и более простой конструкции, в которой не требуются никакие пазы, а перемычки будут напрямую крепиться к ножкам посредством тех же шурупов. В таком случае они должны несколько выступать за ножку (примерно на еще одну свою толщину).

    Третий этап.

    Собственно, торцевая рама конструкции собирается таким же образом (о чем можно судить по изображению ниже).

    Элементы столярного станка

    Четвертый этап.

    Боковые рамы фиксируем в горизонтальном положении и устанавливаем перемычки (для их крепления используем тот самый способ). Каждая перемычка крепится тремя шурупами.

    Далее мы очищаем каркас, делая это так, чтобы все – и кромки, и верхние перемычки — были на одном уровне. Потом берем два бруска, длина которых будет составлять длину между ножками нашей конструкции, один из них крепим сзади, а другой — к крышке. Крышку необходимо размещать таким образом, чтобы задняя ее часть выступала за пределы на 1.2 сантиметра. Для фиксирования крышки используем струбцины.

    Пятый этап.

    Пришла очередь крепления тисков. Измеряем тиски, снимаем крышку и проделываем соответствующее отверстие лобзиком. Бруски, которые будут проходить в этом месте, также необходимо опилить. Ставим крышку обратно, фиксируя ее клеем (можно использовать все те же пресловутые шурупы) и устанавливаем тиски (для этого понадобится проделать сквозные отверстия в крышке и брусках). Важно: под головками шурупов обязательно нужно размещать шайбы!

    Тиски для столярного верстака

    Собираем верстачные тиски

    Прикручиваем тиски к столешнице

    Шестой этап.

    В конце можно установить накладные губки, которые предназначены для того, чтобы обрабатываемая деталь не повредилась в ходе обработки. Их нужно приклеить к стальным губкам.

    Возможность демонтажа

    Также хотелось бы отметить, что не во всех случаях имеет смысл сооружать монолитную конструкцию. Нередко человеку банально не хватает места, поэтому еще на подготовительном этапе следует выяснить, будет ли верстак перемещаться, или же он устанавливается навеки. Если его демонтировать, то он будет занимать гораздо меньше места.

    Видео – схема сборки верстака

    Бесплатные видеоролики по деревообработке — онлайн-проекты, методы и инструменты

    Бесплатные видеоролики

    Смотрите и учитесь онлайн

    Вы найдете нашу библиотеку бесплатных видеороликов по деревообработке, перечисленных ниже. Мы выпускаем их вместе с нашим блогом, чтобы дать представление о методах обработки дерева полностью вручную.

    Смотрите рассказы об инструментах, видеоролики о проектах и ​​учебные пособия по столярным работам.

    А если вы серьезно относитесь к обучению – просмотрите наши видео премиум-класса:
    Онлайн-курсы по деревообработке – Для столяра с ручным инструментом

    Автор: Ричард Магуайр 12 комментариев

    Когда дело доходит до продольных пил, существует большой выбор. И, к сожалению, варианты обычно только усложняют ситуацию. Так что, надеюсь, приведенное выше видео поможет прояснить некоторую путаницу, связанную с тем, к какой пиле тянуться, или, по крайней мере, дать вам пищу для размышлений, когда у вас много копирования… [Читать подробнее…]

    Рубрики: Покупка ручных инструментов, Бесплатное видео, Пиление, Ручной инструмент для деревообработки

    Автор Richard Maguire 6 комментариев

    Если вы видели немало моих работ, то, вероятно, знаете, что, несмотря на мою любовь к минимальному набору инструментов, я большой поклонник маршрутизатора. самолет. И это поднимает общий вопрос, на который я решил сегодня ответить — Как вы поддерживаете остроту плоскости фрезера? Видео выше объясняет мой… [Читать далее…]

    Рубрики: Бесплатное видео, Повышение резкости

    Автор Ричард Магуайр 2 Комментарии

    Борьба с большими краевыми соединениями? Посмотрите полное пошаговое видео, чтобы изучить процесс соединения кромок для захвата больших досок вручную. Идеальный образец для склеивания столешницы. Найдите его БЕСПЛАТНО в нашем личном кабинете: Войдите здесь. Или зарегистрируйтесь бесплатно ЗДЕСЬ Соединение кромок вручную оставляет нас… [Читать далее…]

    Рубрики: Бесплатные видео, Ручное строгание, Советы, Соединения по дереву

    Автор Richard Maguire 6 комментариев

    В этом посте я делюсь своей любимой конструкцией самодельных зажимов. Их можно сделать очень большими или очень маленькими в соответствии с вашими потребностями. Далее мы также включаем короткий видеофрагмент из нашей последней серии, где я подробно объясняю, как работают зажимы. Я просто сидел, глядя в дно… [Читать далее…]

    Рубрики: Бесплатное видео, Ручной инструмент для деревообработки

    Автор: Ричард Магуайр 16 комментариев

    Именно тогда я, наконец, дошел до того, чтобы начать некоторые из этих вопросов и ответов. Это немного странный мяч, но это то, о чем много просили. Я также вижу, что эта проблема возникает часто… к сожалению. Проблема в расслаивании. Проблема, когда большая линия клея лицом к лицу начинает выходить из строя или отслаиваться… [Читать далее…]

    Рубрики: Бесплатные видео, Советы, Верстаки

    Автор: Ричард Магуайр 26 комментариев

    НАЖМИТЕ ЗДЕСЬ, чтобы загрузить чертеж и построить свой собственный тир! Мне нужно было смастерить новую съемочную площадку, поэтому мы превратили ее в видео! Существует множество дизайнов и подходов к созданию стенда для стрельбы, но, как и следовало ожидать от нас, этот очень прост. Готовая вещь… [Читать далее…]

    Рубрики: Бесплатное видео

    Автор Ричард Магуайр 16 Комментарии

    [Видеопост] Фрезерный рубанок — один из тех редких инструментов, которые, кажется, всегда находятся у меня в руке, несмотря на то, что они не являются необходимыми в моем минимальном наборе инструментов. Но когда он подходит для работы, он предлагает точность… [Читать далее…]

    Рубрики: Бесплатное видео, Ручной инструмент для деревообработки, Соединения для деревообработки

    Автор Richard Maguire 29 комментариев

    https://youtu.be/XhtD14Qn5pM Рекомендации: серия видеороликов «Сборка стола в зале»  | ЗАРЕГИСТРИРУЙТЕСЬ, чтобы посмотреть сборку самолета Free Hand [Смотрите видеоверсию выше]. Если вы вырезаете врезку и шип вручную, то, скорее всего, с первой примерки все будет не идеально. Если я… [Читать далее…]

    Рубрики: Бесплатное видео, Соединения по дереву

    Автор Richard Maguire 5 комментариев

    https://youtu.be/OhnIgJeZv08 Наша серия по сборке стульев завершена. Вышеприведенное видео должно дать небольшое представление о том, чем мы занимались, и взглянуть на наш окончательный дизайн стула. Полная серия доступна за единовременную плату в размере 35,00 фунтов стерлингов. НАЖМИТЕ ЗДЕСЬ ЧТОБЫ КУПИТЬ СЕЙЧАС. Или сначала ВОЙДИТЕ, если вы… [Читать далее…]

    Рубрики: Бесплатные видео, Премиум видео

    Автор Richard Maguire 10 комментариев

    https://youtu.be/EmszTUmQUgc Хотите вырезать тонкие ласточкины хвосты? Выберите лучшую пилу типа «ласточкин хвост» (с правильным TPI, длиной и качеством) Узнайте, что делает хорошее долото для ласточкина хвоста Вышеприведенное видео представляет собой короткий отрывок из нашей сборки стола в зале. О контексте — читайте ниже. Я был в… [Читать далее…]

    Рубрики: Бесплатное видео, Соединения по дереву

    Сделать приставной столик | Гильдия столяров Америки

    • Описание
    • Комментарии

    Ищете отличный проект, который можно реализовать в кратчайшие сроки? В этом бесплатном видеоуроке мы шаг за шагом научим вас, как сделать приставной столик. Столярные изделия простые, с винтовыми карманами, скрепляющими все вместе.

    Начало работы: изготовление бокового столика

    Подготовьте материал, соединив прямые края со всеми деталями. Это особенно важно для деталей, которые вы будете склеивать встык для верхней части и полки. Отрежьте один конец квадрата на перекладинах и ножках. Обрежьте их до конечной длины.

    Столярные изделия

    Мы используем винтовые карманы на протяжении всего проекта. Просверлите карманные отверстия на задней поверхности одной из сопрягаемых досок для каждого соединения кромки к кромке. Также просверлите карманные отверстия на обоих краях каждой направляющей.

    Допуск на расширение и сжатие

    Следуйте инструкциям по использованию шаблона для отверстий в кармане, чтобы создать продолговатые отверстия в верхнем крае коротких направляющих. Это позволяет нам прикрутить рельсы к верхней части и полке, в то же время позволяя деталям перемещаться в зависимости от сезона.

    Сборка

    Перед сборкой используйте сверло ⅛ дюйма на всех внешних углах. Используйте распорку ¼ дюйма, чтобы обеспечить правильный зазор между ножками и перекладинами, и распорку длиной 3-½ дюйма, чтобы расположить нижние перекладины.

    Отрежьте верхнюю часть и полку до их окончательных размеров и установите на основание. По завершении проекта лучше всего снять верхнюю часть и полку, чтобы вы могли получить отделку с обеих сторон, а затем установить их снова.

    Список вырезов

    Верх ¾” x 16” x 25-½”
    Длинные направляющие ¾” x 2-½” x 21-½”
    Короткие направляющие ¾” x 2-½” x 11-½”
    Ножки 1-½” x 1-½” x 28”
    Полка ¾” x 14-½” x 24-½”
