Верстак столярный, или токарный, — массивный, устойчивый, стационарный или переносной рабочий стол. На нем ручным или электрическим оборудованием обрабатывают заготовки различного калибра. Для обеспечения надежной фиксации инструмента столешница снабжается технологическими отверстиями.

Конструкционные особенности

Верстаки для домашних мастерских должны быть удобными в использовании, включать полки, ящики. Конструкция:

• несущая рама на четырех ножках;
• столешница из дерева или металлического листа;
• тумбочка (одна или несколько) для хранения приспособлений, запчастей.

Тумбочки устанавливаются по краям рабочей поверхности, часто снабжаются полками, выдвижными ящиками.

Гараж или мастерская, где будет установлен столярный стол, должен иметь розетку для включения стационарной поворотной лампы направленного света. Светильник обычно закрепляют на стене или непосредственно на рабочей поверхности — верстачной доске.

Типы верстаков

Столы бывают:

• столярными,
• слесарными.

В первом случае конструкция состоит из металлического или деревянного каркаса и деревянной столешницы. Не подходит для обработки металлических заготовок, при обтачке которых используется машинное масло: деревянный верстак впитывает маслянистую жидкость. К тому же металлическая стружка быстро приводит крышку в негодность.

Второй вариант — универсальный верстак. Его столешница из оцинкованного железа подойдет для работы с деревом и металлами. Конструкция более устойчива, вынослива, выдерживает усиленное давление.

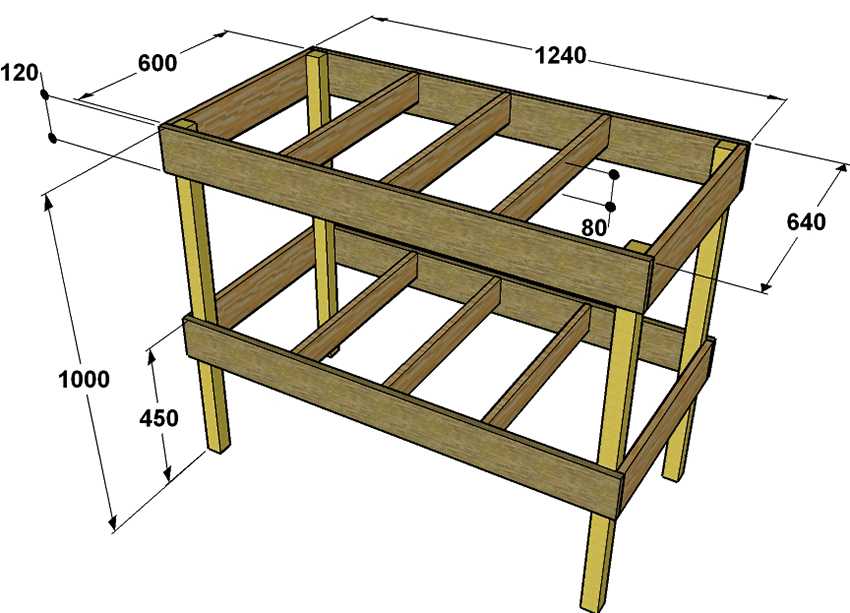

На ней можно делать заточку, шлифовку, распил, резку заготовок. Верстак может быть монолитным и раскладным. Чертеж самодельного верстака представлен на изображении.

Материал изготовления

Чтобы сделать самодельный столярный верстак, потребуется обрезная доска или листовой металл. Металлический стол более устойчив к механическому воздействию, но его сложно собрать.

Для изготовления верстака из металла необходимо составить чертеж с размерами отдельных элементов. При сборке верстака складного или цельного из доски понадобится обычный набор инструментов.

Металлический образец тяжелый, деревянный не очень вынослив. Можно совместить эти два материала в одном изделии: изготовить рабочий стол из дерева, столешницу усилить тонким листом железа.

Подготовительный этап

Сначала нужно определить форму и габариты верстака, выбрать место его установки. Чтобы рабочее место всегда было хорошо освещено, свет должен падать слева или прямо

. Часто розетки с удлинителем монтируют на поверхности верстака.

Длина столешницы должна быть достаточной для обработки заготовок, размещения инструментов.

Оптимальные параметры ширины — 50–60 см. Один край стола обычно используют для работ с циркулярной пилой, другими электроинструментами. Поэтому там фиксируют предохранительную планку с выступом 20–30 см.

От высоты верстака зависит удобство при работе. Для того чтобы определить этот параметр, нужно встать прямо, согнуть руки в локтях. Расстояние от пола до согнутых в локтях рук — оптимальное для стационарного или складного верстака.

Инструменты и материалы

Потребуется:

• сварочный аппарат;
• угловая шлифовальная машинка с пильным кругом, предназначенным для резки металла;
• дрель, шуруповерт;
• уровень, рулетка
• сварочный аппарат, набор электродов;
• электрический лобзик для распиливания фанеры.

Материалы:

• Металлический уголок, полоска стали толщиной 4 мм.
• Листовая сталь толщиной 2 мм. Из нее изготавливаются направляющие для ящиков, верхнее покрытие столешницы.
• Доска деревянная толщиной 50 мм, шириной 25 см для рабочей поверхности.
• Фанера толщиной 15 мм. Предназначена для ящиков, стенок верстака.
• Крепежные элементы: саморезы по металлу, анкерные болты, шурупы.
• Двухмиллиметровая труба квадратного сечения.
• Краска для окрашивания деревянных и металлических поверхностей.

Из обрезных досок сооружают столешницу, полки, полоски стали пригодятся для изготовления окантовочных бортиков.

Инструкция по сборке

Для начала из металлического уголка делают 4 одинаковые ножки. Опоры в верхней части соединяются аналогичным уголком при помощи сварочного аппарата. Должна получиться конструкция 50 х 100 см. Для обеспечения столу дополнительной жесткости на высоте 10–15 см от пола приваривают куски уголка. По желанию можно предусмотреть стойки, служащие креплением для выдвижных ящиков, полок.

Деревянные доски необходимо уложить на остов, плотно зафиксировать болтами, предварительно снабдив металлический каркас и сами доски технологическими отверстиями для крепежных элементов.

Деревянные столешницы не выдерживают усиленные нагрузки. Для защиты используют оцинкованное железо подходящего размера. Его закрепляют поверх досок саморезами.

При резке металлические края часто покрываются заусеницами. Для безопасности их рекомендуется отшлифовать напильником.

Для большей устойчивости ножки в нижней части можно снабдить металлическими пластинами с отверстиями для крепежей. Также рекомендуется прикрутить верстак к полу. На стороне конструкции, примыкающей к стене, часто устанавливают металлический экран. На нем удобно размещать мелкий инструмент.
