Строительные леса своими руками из досок чертежи: Журнал о дизайне интерьеров и ремонте Идеи вашего дома — IVD.ru

Вы можете собрать этот столик для телевизора менее чем за два часа, но давайте не будем устраивать гонку.
Потратьте немного больше времени на последние штрихи.
Это значительно улучшит внешний вид вашего самодельного телевизионного стола. Читать далее «Телевизионный стол из строительных лесов и вторичной древесины».

Кухонный стол с полками из труб и досок строительных лесов.

Сделайте кухонный столик и место для хранения на полках.

Используйте этот строительный чертеж в качестве базового примера для изготовления столов различных размеров и форм.
По этим чертежам можно сделать приставные столики, а также кухонный стол для обеда.
Однако некоторые полки придется убрать, если вы хотите использовать столы в сочетании со стульями.
Высокие кухонные столы часто используются в сочетании с барными стульями. Читать далее «Кухонный стол с полками, сделанный из труб и досок строительных лесов».

Кровать из каркасных труб, свободный чертеж конструкции.

Как сделать кровать из каркасных труб?

Здесь мы покажем вам, как сделать прочный каркас для кровати.
Материалы – трубы для строительных лесов, а соединения – металлические столярные хомуты из тех же лесов.

Следует ли использовать сталь или алюминий в качестве материала для каркаса кровати?

Вы можете выбрать алюминиевые стержни и соединители разных цветов.

Алюминиевые каркасные трубы более гладкие, этот материал чище, чем оцинкованная версия. Однако трубы из оцинкованной стали
дешевле и доступнее.

Зажимы и соединители между алюминиевыми и стальными стержнями нельзя менять местами.
Оба имеют разные размеры, даже если иногда всего несколько миллиметров. продолжить чтение «Кровать из строительных лесов, бесплатный строительный чертеж».

Вешалка для одежды из строительных лесов и переработанных досок.

Как сделать дешевую вешалку и перекладины для гардероба?

Несколько примеров, как можно сделать стеллажи для одежды и рейлинги для гардероба.
Первый строительный чертеж очень разносторонний.
Вы можете изменить большинство частей и форм этой вешалки для одежды.
Просто убедитесь, что вы надежно прикрепили его к стене.

Даже сам стеллаж весит немало килограммов.
Поэтому крепления стойки должны выдерживать значительный вес в сочетании с одеждой. Читать далее «Вешалка для одежды из строительных лесов и переработанных досок».

Карниз для навеса из труб строительных лесов и соединений для труб.

Три варианта изготовления карниза из труб строительных лесов.

Эти карнизы предназначены для использования в сочетании с круглыми обручами для штор.
Они зацепляются за шов шторы и легко скользят по трубке.
Это дешевый метод строительства, который, вероятно, будет прочнее, чем любой другой рельс.

Шторы могут быть очень тяжелыми.
Кроме того, при открытии или закрытии шторы на направляющие оказывается большая нагрузка. Продолжить чтение «Карниз для навеса из труб строительных лесов и соединений для труб».

Детская кровать-чердак из каркасных труб.

Кровать-чердак из лесов, дешевая и простая конструкция своими руками.

Все материалы для изготовления этой кровати-чердака ранее использовались в качестве строительных лесов.
Разумеется, вы также можете купить эти материалы в любом хозяйственном магазине. Читать далее «Детская кровать-чердак из каркасных труб».

Каркасные трубы и трубы со стальными соединителями для изготовления каркасов мебели.

Стальные каркасы, каркасные трубы для мебели.

Простая сборка мебели и высокая прочность.

Примеры того, как сделать прочную мебель своими руками без опыта.
Мало что может пойти не так во время сборки мебели.
А в магазине скобяных изделий, вероятно, все обрежут по размеру, если вы заранее составите список раскроя для всех каркасных трубок. Продолжить чтение «Трубы и трубы лесов со стальными соединителями для изготовления каркасов мебели».

Полка для вина и высокий стол.

Стол с полкой для вина и держателями для бокалов.

Этот барный стол имеет высоту, удобную для использования с барными стульями.
Это определенно не самая простая конструкция для самостоятельного изготовления.
Тем не менее, это работа, которую может выполнить почти каждый, если у вас есть немного терпения.
Вопреки большинству наших планов по работе с деревом, этот винный стол требует некоторых базовых столярных навыков.
Большинство соединений выполняются с помощью дюбелей, которые укрепляют клеевые соединения древесины. Читать далее «Винный стеллаж и высокий стол».

Чертежи конструкции барного стула для сборки из строительных лесов.

Как сделать простые табуретки на высоте бара.

Примеры и инструкция изготовления барного стула своими руками.
Эти строительные чертежи аналогичны табурету на четырех ножках.
Еще одна замечательная модель табурета для бара — чертеж конструкции табуретки из каркасной трубы. Продолжить чтение «Чертежи конструкции барного стула для сборки из строительных лесов».

Чертежи деревянных строительных лесов своими руками. Строительные леса своими руками

Все фото из статьи

Существуют ли нормативные требования к лесам, используемым для кладки стен и отделки фасадов? В этой статье мы познакомимся с документами, регламентирующими их строительство, а также узнаем, как правильно собрать самоделки из дерева.

Правила

Требования к строительным лесам мимоходом упоминаются в бесчисленных руководствах по охране труда; однако только в двух документах серьезное внимание уделяется их оформлению:

1. ГОСТ 24258-88 описывает применение средств мощения в строительстве;
2. СНиП 12-03-99 посвящен охране труда в строительстве; строительные леса упоминаются в разделе 7. 4 настоящего документа.

Уточним: раздел посвящен не только лесам, но и технике безопасности при использовании средств малой механизации и вспомогательных устройств в целом.

Давайте углубимся в требования.

ГОСТ 24258-88

В первую очередь ГОСТ нормирует расчетную нагрузку на леса в зависимости от их типа и высоты площадки над уровнем земли.

При строительстве жилого дома многие процессы необходимо выполнять на высоте, а потому без надежных строительных лесов не обойтись. Самое оптимальное решение – сделать строительные леса своими руками, тогда вам не придется платить за аренду и тратить время на транспортировку конструкции. Изготавливаются они из дерева и металла, и в зависимости от материала технология сборки имеет определенные отличия.

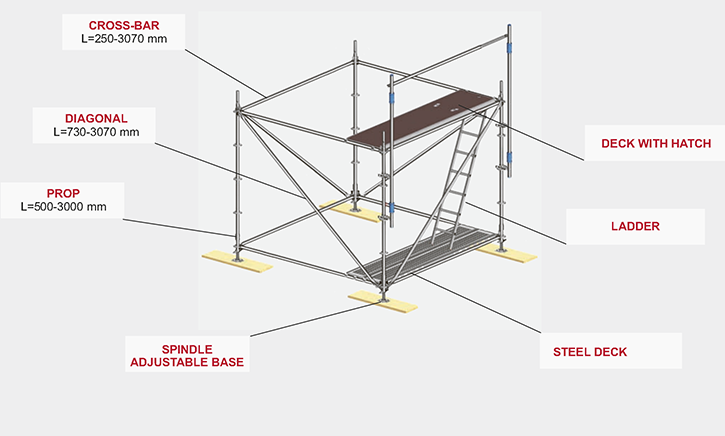

Конструкция и типы строительных лесов

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестниц;
• палуб и перемычек для него;
• ограждающие перила;
• остановок;
• горизонтальные и диагональные распорки.

Деревянные конструкции проще в сборке — они меньше по размеру, а все детали сбиваются гвоздями. В то же время такие леса не рассчитаны на большие нагрузки, их демонтаж требует времени, а повторная сборка будет менее прочной, так как в балках остаются отверстия от гвоздей. Леса из металлических труб намного прочнее, при необходимости их легко удлинить, а надежность соединений остается высокой, сколько бы раз не разбирали и не собирали конструкцию.

Существует 4 основных вида строительных лесов в зависимости от способов крепления.

Стол. Типы леса

Типы леса	Описание
рама	металлоконструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса легкие и простые в установке.
клин	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штифт	редко используемые подмости, легкие и простые в сборке, выдерживающие очень большие нагрузки, но слишком дорогие и оказывающие сильное давление на землю
Хомут	Это универсальные леса, идеально подходящие для зданий сложной геометрической формы. Процесс сборки довольно трудоемкий, но при необходимости форму конструкции можно легко изменить по горизонтали и вертикали

Как собрать деревянные леса

Чтобы было удобно работать на лесах, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не менее 1 м, а общая высота лесов не более 6 м. На основании этих параметров составляется примерный чертеж конструкции.

Для работы вам понадобится:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
гвозди
• ;
молоток
• ;
уровень
• ;
• рулетка;
• Циркулярная пила.

Древесина должна быть твердой и сухой, без трещин. Влажная древесина утяжелит конструкцию, к тому же она может деформироваться после высыхания. Так как строительные леса необходимы только для строительства или отделки дома, их не нужно обрабатывать антисептическими составами и не нужно шлифовать.

Шаг 1. Изготовление каркаса

4 балки обрезаются по высоте лесов и укладываются на ровную площадку. Теперь берут 2 бруса по 4 м и 2 бруса по 3,6 м, и прибивают их изнутри к опорным балкам: меньшие по верхнему краю, 4-метровые — по нижнему. У вас должно получиться две одинаковые трапеции, которые следует дополнительно укрепить диагональными распорками.

Шаг 2. Сборка рамы

Рамы подняты, установлены вертикально одна напротив другой и временно скреплены с боковинами: расстояние между нижними кромками стоек должно быть 1,15 м, между верхними гранями около 1 м. Проверить расположение боковин по горизонтали с помощью строительный уровень, и если все правильно, прочно сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Этап 3. Монтаж напольного покрытия

Половые доски должны быть прибиты к верхним перекладинам. Лучше всего набивать их по ширине рамы; доски укладывают вплотную, без зазоров на стыках. По бокам рамы крепятся дополнительные поперечины, которые можно использовать как лестницы.

Цены на различные виды строительных плит

Строительные плиты

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянным настилом. Они состоят из нескольких секций, количество которых зависит от длины здания и его высоты. Стальные и алюминиевые стойки подходят для изготовления секций; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы вам понадобится:

Шаг 1. Подготовка прокладок

Заготовки для распорок вырезаются из труб диаметром 15 мм: длина горизонтальных 96 см, диагональных 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это облегчит крепление распорок к шпилькам.

Шаг 2. Изготовление переходников

Для сборки подмостей потребуются соединительные элементы — переходники. Их изготавливают из профильных труб: трубы 25х25 мм режут на отрезки длиной 30 см, а из труб 30х30 мм вырезают заготовки длиной 8 см. Короткие заготовки надеваются на длинные и привариваются посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными стойками, приваривая их через каждые 30 см. Полученный кадр находится в форме. Аналогично собирается вторая рама. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают вровень к нижним концам опорных стоек. Благодаря этому стойки секции не провалятся в землю, хотя на слабых грунтах под металлические пластины дополнительно укладывают плотные деревянные планки.

Шаг 4. Установка секции

Две рамы устанавливаются вертикально друг напротив друга и примеряются диагональные стойки. Места крепления отмечаются маркером, затем в стойках и проставках сверлятся отверстия под болты. Соедините все детали между собой и проверьте горизонтальность верхних перекладин уровнем. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Террасная доска может быть уложена двумя способами — по длине секции и поперек. Для поперечного настила горизонтальные трубы крепятся болтами к бокам конструкции на уровне верхних стоек. Для продольного настила берут доски длиной не менее 2 м, сбитые по ширине секции, укрепленные снизу поперечными брусками от прогиба.

Для предотвращения смещения настила в процессе эксплуатации на его концах по толщине распорки должен быть закреплен металлический П-образный профиль. Для этого уложите готовый щит на подмости и отметьте маркером линию снизу, где горизонтальная распорка касается досок. Таким же образом делается разметка с другого конца щита. Далее берем профиль шириной 17-20 мм, нарезаем его по ширине настила и прикручиваем к доскам саморезами по размеченным линиям. Теперь при укладке настила на леса распорки будут находиться внутри профиля, что предотвратит скольжение досок.

Шаг 5. Рисуем леса

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку строительные леса чаще используются для наружных работ, рама покрывается коррозией от сырости, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует отшлифовать, протереть от пыли, загрунтовать и покрасить. Деревянный пол также обрабатывается и окрашивается для защиты от влаги и гниения.

Цены на столбы, профильные трубы

Столбы, профильные трубы

Видео — Строительные леса своими руками

Строительство дома – ответственное мероприятие, требующее обдуманного подхода, материалов, инструментов и приспособлений. Именно к последним можно причислить строительные леса. Эти конструкции служат для того, чтобы можно было производить отделочные работы на большой высоте.

Леса позволяют выполнять следующие работы на высоте от 4 до 10 метров:

• Подшивка фронтонов,
• сделать сайдинг,
• установить водосток и так далее.

На самом деле отделочных работ хоть отбавляй. Мало того, леса можно делать и выше 10 метров, но есть одно но, такая конструкция требует промышленных мощностей и соответствующих инженерных знаний. Вряд ли у вас получится сделать это самостоятельно по всем нормам.

Внимание! Вы должны знать, что работа на строительных лесах сопряжена с риском. Поэтому в их силе не стоит сомневаться.

Многие люди решают сделать строительные леса своими руками, ведь арендовать их все же очень дорогое удовольствие. Тем более, что за доставку приходится платить немало. С учетом того, что отделочные работы могут длиться около нескольких месяцев, возводить конструкцию выгоднее самостоятельно.

Выбор материала

В принципе, есть только два варианта. Строительные леса можно сделать своими руками из металла или дерева. При этом у каждого варианта есть как свои плюсы, так и минусы.

В качестве примера возьмем металлические леса. Сделать их своими руками не так просто. Более того, для этого требуется специальное оборудование и материалы, которые, скорее всего, придется покупать. Но в то же время такой тип конструкции обладает невероятной устойчивостью и долговечностью. Он позволяет выполнять самую сложную работу на значительной высоте.

Совет! После завершения строительства металлические леса можно сдавать в аренду. В крайнем случае их можно раскрутить и поставить в гараж.

Если опираться на опыт людей, которые сталкивались с этим вопросом, то большинство склоняется к тому, что металлические леса можно изготовить только при наличии необходимого металла. Покупка получается довольно затратной. Но если вы хотите сделать из этого бизнес, затраты должны окупиться.

Строительные леса из дерева своими руками сделать достаточно просто. Кроме того, после использования их можно легко разобрать, а доски, например, сжечь в камине или печи. По сути, это одноразовая конструкция, которая уничтожается после одного цикла эксплуатации или отдается соседу.

Конечно, по надежности деревянные леса, которые можно сделать своими руками, в разы уступают металлическому аналогу. Но они практически ничего не стоят. К тому же подходящие материалы можно найти на каждом дачном участке. Вашими основными инструментами в этом контексте будут молоток и гвозди.

Основным недостатком деревянных лесов является их низкая прочность и низкая устойчивость. Конечно, если сделать все добротно, то эту конструкцию можно использовать. Поэтому так важно точно следовать инструкции.

Внимание! Деревянные леса, сделанные своими руками, довольно сложно сохранить, так как древесина без обработки легко гниет.

Пластик — реальность или вымысел

Сейчас все чаще на строительных форумах можно увидеть целые темы, посвященные строительным лесам из пластика. Безусловно, они существуют и имеют массу важных преимуществ перед изделиями из дерева и металла. Но изготовить их вне промышленных условий пока невозможно.

Внимание! Конечно, если у вас есть 3D-принтер, вы можете сделать пластиковые леса своими руками.

Строительство различных видов конструкций

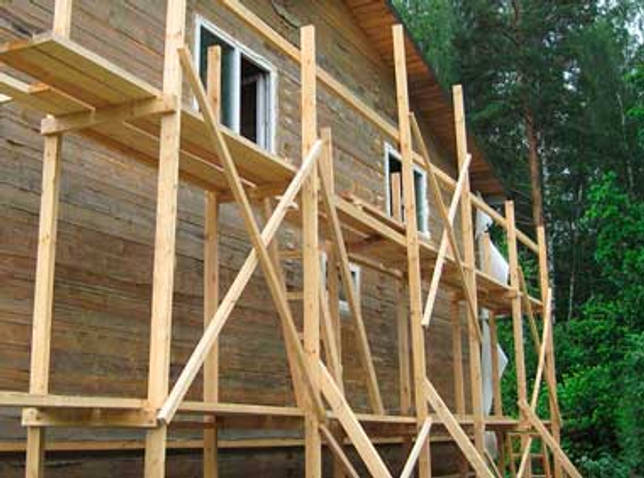

Изготавливаем леса деревянные

Это самая простая конструкция, которую можно сделать своими руками всего за день. Чтобы в итоге получилась прочная и надежная конструкция, просто следуйте этим инструкциям:

1. Возьмите доску длиной шесть метров и приложите ее к стене.
2. Установите вторую плату параллельно.
3. Скрепите их поперечинами. Таким же образом сделайте вторую опору.
4. Установка пола.
5. Для обеспечения повышенной жесткости возьмите диагональные доски. Используйте землю в качестве упора.
6. Стройте уровень за уровнем, пока не достигнете достаточной высоты.

Как видите, сделать деревянные подмости своими руками не так уж и сложно, но есть много нюансов, которые требуют судьбы. В противном случае конструкция может не простоять несколько дней.

Очень важно сделать пролеты оптимальных для конструкции размеров. Каноном считается расстояние в два метра между стояками. При необходимости его можно увеличить до двух с половиной. Ширина палубы ровно один метр.

Еще один важный нюанс при возведении строительных лесов – какой крепеж использовать. Обычно есть только два варианта: гвозди и шурупы. Правда, у обоих есть свои плюсы и минусы.

Взять, к примеру, саморезы. На первый взгляд, это идеальный крепеж для изготовления строительных лесов своими руками. Но не все так просто. Главный их недостаток – излишняя хрупкость.

Также саморезы, с помощью которых можно сделать строительные леса своими руками, достаточно подвержены ударным нагрузкам. Их шляпа просто слетает. Естественно, это может привести к полному разрушению конструкции.

Поэтому лучшим вариантом изготовления строительных лесов своими руками будут гвозди. Причем лучше всего использовать изделия 120 мм. Для лучшей фиксации их концы загнуты.

Основная причина хрупкости саморезов в том, что они изготовлены из закаленного металла. Именно поэтому при больших нагрузках они часто ломаются. Ногти — совсем другое дело. В их основе мягкий металл. Он может согнуться, но не сломаться. Именно поэтому, если вы хотите сделать строительные леса своими руками, лучше всего воспользоваться ими.

К сожалению, несмотря на свои неоспоримые достоинства, ногти не идеальны. Главный недостаток этих креплений в том, что аккуратно разобрать конструкцию не получится. Нам придется сломать его. Естественно, продукт нельзя использовать второй раз.

Поэтому опытные строители рекомендуют всем, кто решил сделать строительные леса своими руками, базовый вариант крепить саморезами, а окончательный фиксировать гвоздями.

Металлические леса своими руками

Сначала нужно дать одно важное уточнение. В этом варианте основная конструкция выполнена из металла, а настил из дерева. Это оптимальное сочетание для достижения высокой производительности.

Внимание! Исключительно металлические строительные леса не изготавливаются вручную.

В качестве металла для рамы можно использовать алюминий. Он легкий, поэтому сложностей с установкой возникнуть не должно. Однако он не способен выдерживать слишком большие нагрузки и это необходимо учитывать. Лучше всего, чтобы каждый пролет имел следующие параметры:

• ширина — 100 см;
• высота — 150 см;
• длина от 165 до 200 см.

Это канон, который обеспечит необходимую устойчивость самодельной постройке.

При создании металлоконструкции необходимо правильно подготовиться, так как качество материалов здесь имеет особое значение, потребуются:

• квадратный профиль,
• трубы для распорок,
• профиль для соединительных вставок,
• половицы,
• лестница,
• соединительные элементы.

Естественно, одними материалами ограничиться не получится; для того, чтобы создать задуманный проект своими руками, вам также понадобится ряд инструментов, в том числе: ножовка по металлу

• , дрель
• , болгарка
• , сварочный аппарат
• .

С помощью этого набора инструментов вы сможете создать собственное металлическое вспомогательное устройство.

Строительство подмостей своими руками начинается с утрамбовки земли, где будет стоять изделие. Это обеспечит повышенную надежность всей конструкции. Тем более не помешает сделать дренажную систему.

Внимание! Дренаж – необходимый элемент, если фасады будут отделываться на длительный срок.

Там, где будут стоять опоры, нужно разместить доски своими руками. Это обеспечит большую стабильность. В этом случае никакие меры предосторожности не будут лишними, так как малейший люфт может привести к тому, что строительные леса рухнут, и вы ничего не сможете сделать.

Чтобы сделать строительные леса из профильной трубы своими руками, следуйте такому алгоритму:

Для защиты строительных лесов от коррозии необходимо нанести защитное покрытие. Достаточно антикоррозийной жидкости и специальной краски.

Исходы

Строительные леса можно сделать своими руками. Сложность конструкции напрямую зависит от материала, который вы выберете, например, пластиковые конструкции можно изготовить только в промышленных условиях. Самый простой вариант – деревянная конструкция.

При строительстве дома без строительных лесов не обойтись. Они нужны как при кладке стен, так и при их отделке, пригодятся при кровельных работах и ​​установке водостока. Надежность – главное требование к строительным лесам, ведь от этого зависит безопасность строителей.

Если есть возможность, стоит арендовать промышленные леса. Но если стройка занимает много времени, или финансы сильно ограничены, леса можно сделать своими руками. Их конструкция проста, ведь в частном строительстве редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все же не стоит, максимальное количество работающих на них человек — два.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Последний потребует больших вложений денег и времени на строительство, но может эксплуатироваться дольше, разбираясь и перестраиваясь при необходимости. Существует 4 вида строительных лесов в зависимости от конструкции и используемых креплений.

• Зажимы наиболее сложны в сборке, но их можно сконфигурировать различными способами, чтобы они подходили для самых разных зданий.
Клиновые леса
• способны выдерживать больший вес.
• Штыревые подмости быстро разбираются и собираются.
Каркасные леса
• экономичны по конструкции и имеют малый вес, они способны выдерживать вес до 200 кг на квадратный метр своей поверхности. Максимальная высота — 50 м. Наиболее подходит для самостоятельного монтажа и использования в индивидуальном строительстве.

Конструктивные особенности и материалы

Леса рамные возводятся из стальных стоек и рам, настил деревянный. Алюминиевые конструкции легче, но и способны выдерживать меньшую нагрузку. Рекомендуемые параметры для одной секции:

• высота — 150 см,
• ширина — 100 см,
• длина — 165-200 см.

Количество секций зависит от высоты дома и длины его стен.

Для работы необходимо запастись материалами. Вам понадобится:

• профиль квадратного сечения 3*3 см, длиной 150 см для стоек,
• труба диаметром 15 мм для диагональных и горизонтальных стоек,
• профиль квадратного сечения 2,5*2,5 см для соединения вставок, на которые будет опираться настил, и ограждений,
• доски толщиной 4-5 см и длиной 2-2,5 м для пола,
• для подъема (можно использовать готовые, а можно собрать из профиля между боковыми стойками).
• Болты с шайбами ​​и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов нужна ножовка по металлу или болгарка, дрель со сверлом по металлу, сварочный аппарат. Соединения также могут быть выполнены с помощью специальных резьбовых креплений.

Строим леса из труб и досок

Подготовительный этап перед сборкой лесов заключается в том, что участок земли, на котором они будут стоять, хорошо утрамбовывается. Так вся конструкция будет стоять надежнее. Если строительные работы ведутся в дождливое время, то можно предусмотреть дренажную систему, чтобы земля под лесами не размывалась. В местах расположения опор укладывают доски для большей устойчивости.

Важно! Даже небольшой люфт в соединениях или недостаточно закрученная резьба могут привести к разрушению лесов и травмам.

Первым делом нарезаем профиль и трубы. Труба нарезается на отрезки по 200 см для диагональных стоек и 96 для горизонтальных, которые будут соединять стороны. Их обрезают с концов на 7-8 см и расплющивают. В этих местах они потом будут соединены с профилем.

Вертикальные стойки обвязывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки подмостей соединяют стяжками, на которые будут лежать доски, приваривая их через каждые 30 см. На стойках и распорках сверлятся отверстия под болты. Стойки выравниваются по уровню и к ним крепятся распорки.

Для соединения нескольких секций строительных лесов используются переходники. Вы можете сделать их сами. Отрежьте 8-10 см профиля сечением 3*3 см, проденьте в него отрезки профиля сечением 2,5*2,5 см и соедините их сваркой.

Доски укладываются на горизонтальные стяжки и фиксируются саморезами. Для строительных лесов можно покрасить.

При строительных или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Строительную арматуру можно арендовать на время работы, но это недешево, особенно при длительных ремонтных работах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Назначение подмостей — возможность доставки строительных материалов на высоту и безопасность находящихся там строителей во время работы.
