Строительство четырехскатной крыши: Четырехскатная крыша своими руками: расчёт крыши дома

Четырехскатная крыша своими руками: расчёт крыши дома

Дата последнего изменения:

19 апреля 2017

Время на чтение:

9 минут

1433

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

В этой статье

  • Вид
  • Преимущества конструкции
  • Типы
  • Проект
  • Конструкция системы стропил
  • Порядок выполнения монтажа

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.[wpsm_box type=»info» float=»none» text_align=»left»]  Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку. [/wpsm_box]

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

  • отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
  • наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
  • чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
  • строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

  • вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
  • полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
  • шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

четырехскатные крыши

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

  • рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
  • рассчитываем высоту конька с помощью ряда несложных формул геометрии.

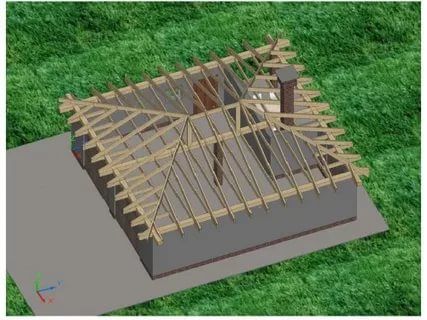

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

  • мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
  • балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
  • стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

стропильные ноги четырехскатной кровли

  • лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
  • вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
  • подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
  • шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
  • затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
  • кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

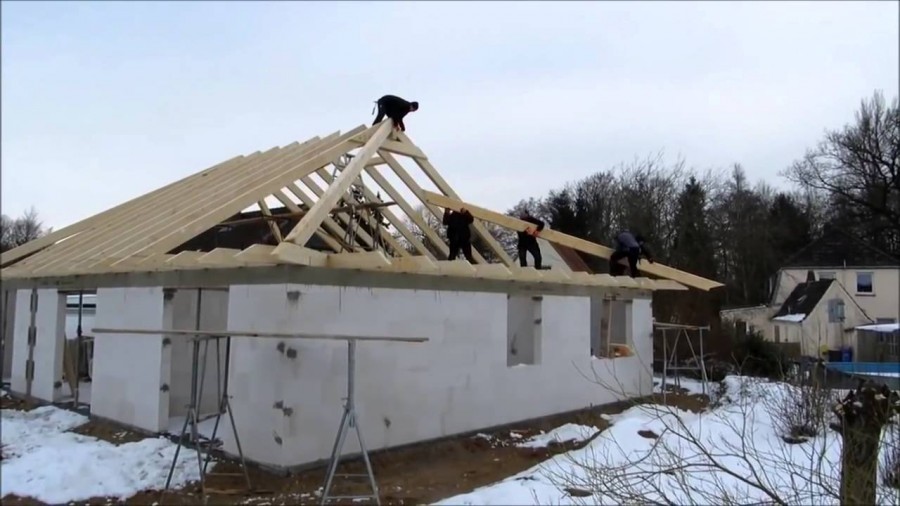

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

[wpsm_box type=»info» float=»none» text_align=»left»]  Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем. [/wpsm_box]

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Рекомендуем по теме

как сделать 4х-скатную крышу своими руками, типы конструкций, монтаж

В нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

  • Проектирование сложной конструкции
  • Многоскатные крыши
  • Шатровая, вальмовая и датская
  • Особенности монтажа
  • Вальмовая конструкция поверхности дома
  • Монтаж кровли своими руками
  • Процесс создания
  • Водослив на крышах

Проектирование сложной конструкции

Перед началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

  1. Шатровая.
  2. Вальмовая.
  3. Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Для вальмовых крыш присущи две формы наклонных поверхностей:

  • трапециевидная;
  • треугольная.

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Четырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

  • просторная строительная площадка с местом отдыха;
  • зона для подъема стройматериалов в места строительства купола;
  • ручные грузоподъемные механизмы;
  • отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Для обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Шатровая крыша — стоимость, проектирование и строительство

Добро пожаловать в руководство RenoCompare по четырехскатным крышам — это всего лишь один из аспектов нашего раздела кровли. Вот основы вальмовой крыши, которые позволяют вам сравнить этот тип крыши с другими, которые вы рассматриваете, например, с двускатной крышей. Архитекторы и строители используют термины «бедро» и «бедро».

ОПРЕДЕЛЕНИЕ ВАЛЬМЯРНОЙ КРЫШИ – ЧТО ТАКОЕ ДОМ С ВАЛЬМЯННОЙ КРЫШЕЙ?

Вальмовая крыша имеет скат со всех сторон. Фронтонов нет. Вместо этого область покрыта секцией крыши, которая наклонена вниз и наружу от пика. Вальмовая часть кровли – место соединения примыкающих секций кровли.

Как и в случае с двускатными крышами, шатровые крыши строятся с уклоном от примерно 4/12 до примерно 20/12. Первое число представляет подъем высоты крыши на каждые 12 дюймов, которые она ведет к вершине.

Вальмовая крыша против двускатной

Шатровая крыша более заметна, чем двускатная. Крыши больше, а это означает более высокие затраты. Дом с шатровой крышей имеет меньше боковых стен, поэтому общая стоимость выше, если сайдинг выполнен из винила, дерева или фиброцемента, но ниже общая стоимость, если сайдинг выполнен из кирпича или натурального камня.

Шатровые крыши имеют превосходную устойчивость к сильному ветру. Существуют стандартные вальмовые и двускатные крыши, а также их вариации, создающие архитектурный интерес. Шатровая крыша считается современным стилем; двускатные крыши являются традиционными. Для двускатной и вальмовой крыш подходят одни и те же кровельные материалы.

Дополнительная литература: Шатровая крыша против двускатной

ВАРМАННАЯ КРЫША ЗА И ПРОТИВ

Вот краткий обзор преимуществ и недостатков вальмовой крыши.

ПРЕИМУЩЕСТВА ВАЛЬМОЙ КРЫШИ

Преимущества вальмовой крыши включают в себя современную эстетику, подходящую для любого кровельного материала. Конструкция устойчивая, без фронтона, который мог бы поймать сильный ветер и поднять крышу. Шатровые крыши лучше защищают от дождя и снега, чем плоские крыши, а водосточные желоба с водосточными желобами эффективно защищают дом от воды.

НЕДОСТАТКИ ВАЛАРНОЙ КРЫШИ

Недостатки вальмовой крыши начинаются с более высокой стоимости строительства и обслуживания по сравнению с двускатной и плоской крышей. Шатровая крыша уменьшает жилое или чердачное пространство непосредственно под ней по сравнению с плоской или двускатной крышей. Надлежащая вентиляция вальмовой крыши является более сложной и дорогостоящей. Наконец, слуховое окно в шатровой крыше, которое неправильно построено, приведет к разрушительным утечкам воды.

Сравните плюсы и минусы вальмовой крыши с двускатной и плоской крышей, прежде чем выбрать тип крыши.

СТОИМОСТЬ Вальмовой КРЫШИ

Вот сводка затрат на вальмовую крышу:

$7-12 за квадратный фут крыши для каркасных материалов, включая фермы, как на месте, так и на заводе. Для дома с крышей площадью 2000 квадратных футов это 14 000–24 000 долларов.

2-4 доллара США за квадратный фут кровельные работы с конкретными затратами в зависимости от уклона крыши, ее сложности и того, является ли дом одноэтажным или многоэтажным. Это 4000-8000 долларов для нашего примера дома с площадью крыши 2000 квадратных футов.

  • Кровельные материалы:

$3-$18 за квадратный фут . За 2000 квадратных футов крыши это 6000-36000 долларов.

400-700 долларов в день . Кран обычно используется для подъема очень больших ферм или ферм на верхний этаж жилища.

Основным фактором, помимо размера крыши, влияющим на стоимость вальмовой крыши, является используемый материал. Вот краткое изложение ваших вариантов стоимости установки в квадратных футах самых популярных на сегодняшний день кровельных материалов:

  • Битумная черепица: $3,00–$8,00
  • Деревянная черепица и обрешетка: $5,00–$8,00
  • Металл: $6,00-$12,00
  • Тайлы: $10,00-$21,00
  • Виниловый шифер: $8,00–$13
  • Оригинальный планшет: $15,00–$18,00

Суть в том, что полная стоимость вальмовой крыши для дома площадью 2000 квадратных футов составляет от до 68000 долларов.

Подробнее о различиях между металлической кровлей и черепицей можно узнать здесь.

КОНСТРУКЦИИ ВАЛЬМОВЫХ КРЫШ

Существует шесть вариантов вальмовых крыш.

  • Простая вальмовая крыша

Основные шатровые крыши встречаются в домах с неквадратными, прямоугольными основаниями.

  • Шатровая пирамидальная крыша

Это вальмовая крыша на конструкции квадратной формы с четырьмя секциями крыши одинаковой ширины и угла наклона. Также называется крышей павильона.

  • Шатровая крыша

Вальмовая крыша представляет собой четырехскатную крышу дома с непрямоугольной площадью основания, например дома Г-образной или Т-образной формы, с секциями крыши, которые пересекаются.

  • Полушатровая крыша

Этот стиль представляет собой фронтонную стену с вершиной треугольника, замененной шатровой частью крыши, которая короче, от пика до карниза, чем другие части крыши. А также срезанная двускатная крыша.

  • Голландская двускатная шатровая крыша

Голландская двускатная крыша представляет собой частично вальмовую крышу, которая не доходит до конька оставшейся крыши, образуя над ней небольшую двускатную стену.

  • Мансардная крыша

Это четырехскатная крыша с уклоном, который становится более крутым, часто вертикальным, частично вниз по склону.

КОНСТРУКЦИЯ ВАЛЬМОВОЙ КРЫШИ

Большинство вальмовых крыш изготавливаются из сборных ферм, а не изготавливаются на месте, чтобы снизить трудозатраты и повысить точность. Пакет ферм состоит из полных ферм для центра дома и частичных или вальмовых ферм для шатровой части крыши.

Строительство шатровой крыши включает:

  • Подъем ферм на крышу и их прибивание гвоздями
  • Обшивка ферм для создания настила крыши
  • Прорезка вентиляционных отверстий в палубе (дополнительно)
  • Монтаж кровельного материала, фасции и софита.

Лучшими кровельными материалами для вальмовых крыш являются:

  • Битумная черепица
  • Металл
  • Глиняная или бетонная плитка
  • Черепица кедровая или встряска
  • Сланцевая плитка

ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ УСТРОЙСТВА ДЛЯ ВАРМОВОЙ КРЫШИ

Основной проблемой шатровой крыши является вентиляция. В то время как фронтоны обеспечивают естественное расположение чердачных вентиляционных отверстий, отсутствие фронтонов означает, что вентиляция конька, бедра и софита необходима. В больших домах с чердаками вентиляционные отверстия часто вырезаются в настиле крыши и закрываются металлическими кожухами, иногда с вентиляторами или турбинами для улучшения вентиляции.
