Стропила для мансардной крыши: Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

• 1 Виды стропильных систем
• 2 Расчет элементов стропильной системы
• 3 Конструкция стропильной системы
• 4 Последовательность сборки
• 5 Видео-инструкция

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки.
   Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами.

А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала.

Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш.

В него входят:

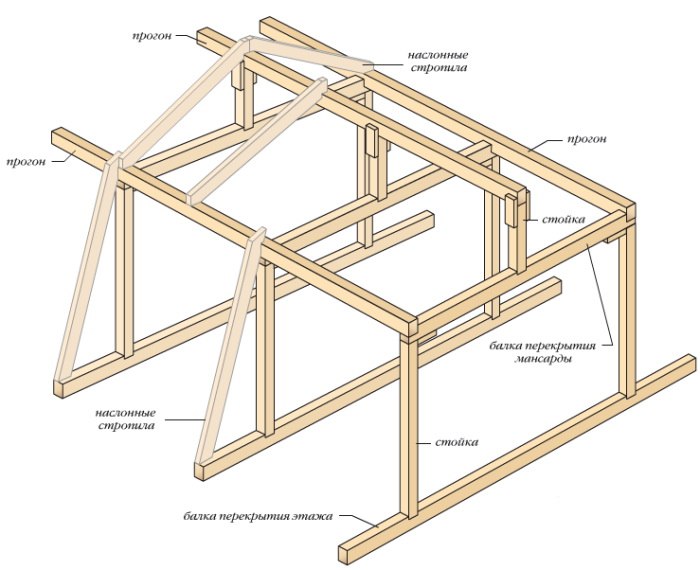

Схема устройства стропильной системы

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Ознакомьтесь с ТОП 10 хороших аккумуляторных шуруповертов.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

   Установка стоек и ригеля

5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.

   Крепление стропил и подкосов на металлические накладки

   Монтаж верхних стропил

7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка

Содержание:

Типы мансардных крыш
Порядок расчета стропил
Этапы обустройства мансардной крыши
Как сделать стропильную систему правильно
Устройство ломаной крыши мансарды по чертежам
Особенности обустройства мансардного этажа

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

• наслонной – в этом случае балки опираются на несущие стены дома;
• висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломаную поверхность.
4. Полувальмовая и вальмовая. У этих кровель четыре ската.
5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
6. Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

• геометрические параметры строения;
• вид кровельного материала;
• климатические и погодные нагрузки;
• рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

• вес элементов мансардного помещения;
• ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

• мауэрлат;
• коньковый брус;
• стропильные ноги;
• вертикальные стойки;
• наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
5. В верхней части каркаса соединяют между собой стропила.
6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
7. До того как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

В чем разница и что подходит именно вам?

Источник изображения: Epic Home Ideas

Когда дело доходит до каркаса крыши для вашего нового дома, вы можете ожидать увидеть либо стропила, либо фермы крыши. Хотя они могут выглядеть одинаково и служить одной и той же цели, они во многом различаются. В наши дни кровельные фермы стали более популярными благодаря своей универсальности, удобству и более низкой цене. Но стропила предлагают больше места на чердаке, если вы планируете устанавливать какие-либо преобразования в будущем. В этой статье мы углубимся в различия между стропилами и фермами и определим, какой из них подходит именно вам.

На этой странице

• Что такое стропила и фермы?

• Стропила и фермы: плюсы и минусы

• Какой из них подходит именно вам?

Что такое стропила и фермы?

Стропила

Источник изображения: Соединение бревенчатой ​​хижины

Стропила представляют собой длинные деревянные доски, используемые для каркаса крыши. Стропила изготавливаются на строительной площадке кровельщиками, и они обычно разрезаются на балки 2×10 или 2×12, которые наклоняются вниз от вершины крыши. Затем потолочные балки помогают закрепить стропила и наружные стены. Коньковая балка или коньковая доска размещается в центре крыши, что помогает поддерживать стропила крыши наверху.

Открытые коньковые балки на чердаке.

Важно понимать разницу между коньковыми балками и коньковыми досками. Каждый требует различных размеров стропил и служит различным целям. Коньковая балка — это конструктивная деталь, которая поддерживает и удерживает стропила и требуется строительными нормами, если уклон вашей крыши меньше 3/12. Коньковые балки обычно обеспечивают большую устойчивость, чем коньковые доски, и продлевают срок службы стропил. Они также обычно используются для зданий со сводчатыми потолками или когда вы хотите увеличить количество чердачного пространства.

Коньковые доски

Коньковые доски – это тонкие ненесущие доски, которые не несут нагрузки так, как это делают коньковые балки. Эти доски служат в качестве точки соединения между балками с каждой стороны и помогают с расстоянием между стропилами, а также с передачей нагрузки через балки на внешние стены. Коньковые доски обычно используются для скатов крыши от 3/12 до 12/12 и требуют хомутов для предотвращения давления и обрушения стен, тогда как коньковые балки не требуют хомутов или прогонов.

Фермы

Источник изображения: Современный домовладелец

Кровельные фермы похожи на традиционные стропила в том смысле, что они обеспечивают поддержку, но изготавливаются и конструируются иначе. Фермы изготовлены из сборного легкого дерева, которое изготавливается на заводе, как правило, из более крупных кусков дерева, таких как 2×8 или 2×10, и доставляется на строительную площадку дома. В то время как стропила построены по схеме стержневого каркаса, фермы имеют пояса сверху и снизу и расположение лямок, которое позволяет им более широко распределять нагрузку на внешние стены. Существует множество различных типов крышных ферм, в которых лямки расположены по разным схемам, что обеспечивает различное использование. Самой простой фермой крыши является ферма King Post, которая требует меньше материалов и стоит меньше, чем другие.

Сравните цитаты из местных строителей домов

РАФТЕРСКИЕ ПРИНЕСА против ферментов: плюсы и минусы

Источник изображения: Homenish

Pros of Rafters

Пространство. установка любых преобразований на вашем чердаке, чтобы сделать его активным жилым пространством. Стропила дают вам больше открытого пространства и дают достаточно места для мансарды или главной спальни.

Изоляция — С каждой крышей вам нужно убедиться, что ваш чердак правильно изолирован. Монтаж утеплителя со стропилами проще из-за пространства между балками, где установка устанавливается между стропилами и гипсокартоном.

Меньше времени выполнения заказа — Поскольку стропила изготавливаются на строительной площадке, они требуют меньше планирования и работы, чем кровельные фермы.

Минусы стропил

Дороговизна — Несмотря на то, что на изготовление и установку стропил уходит меньше времени, затраты на древесину и рабочую силу дороже, чем на стропильную систему крыши.

Более длинная конструкция — Поскольку стропила изготавливаются на месте и не требуют предварительного планирования, они требуют больше времени, иногда до недели.

Требуется профессионал — Поскольку фермы становятся все более популярными, все больше подрядчиков имеют больше опыта в их установке, чем в установке стропил. Найти мастеров, имеющих опыт работы со стропилами, бывает непросто. Установка стропил не является кровельным проектом «сделай сам», в то время как доступны комплекты для сборки стропильной фермы.

Источник изображения: Деревянный дом для жизни

Плюсы ферм

Высокое качество. конструкция крыши.

Доставлено — Строительные проекты с фермами легче планировать, поскольку готовые изделия доставляются на площадку.

Быстрее. Хотя изготовление ферм может занять некоторое время, после их доставки строительство каркаса вашей крыши может занять всего несколько дней.

Сильнее — благодаря лямкам ферм обеспечивает несущую способность и может поддерживать крышу из более дешевых материалов.

Минусы ферм

Меньше места. Самым большим недостатком ферм крыши является нехватка места. Ремни фермы делают практически невозможным установку каких-либо преобразований, модификаций или любого дополнительного пространства в комнате.

Меньшая гибкость. После установки стропильной фермы вы практически не сможете ничего отрегулировать. Любые модификации или изменения, внесенные в ферму крыши, повлияют на срок службы и структурную целостность конструкции крыши.

Какой из них подходит именно вам?

Источник изображения: Homenish

Несмотря на то, что стропила и стропильные фермы могут показаться похожими, они служат разным целям и обладают многими различными качествами. Независимо от того, есть у вас открытые балки или нет, стропила предлагают более классический вид для новых домов, но они могут стоить дороже, а найти опытного мастера может стать проблемой. Кровельные фермы обеспечивают большую поддержку из-за их лямок и менее головной боли при установке из-за их заводского процесса.

В конце концов, все сводится к вашим собственным потребностям. Если вы планируете увеличить количество комнат или складских помещений на чердаке, стропила — правильный выбор. Если вы хотите сохранить свой чердак таким, какой он есть, и вам нужна более прочная поддержка и более быстрое строительство крыши, мы рекомендуем установить кровельные фермы.

Мастерство осмотра крыши: Каркас крыши, Часть 1

Кентон Шепард и Ник Громико, CMI®

как распознать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.

Мы не будем слишком глубоко вдаваться в инспекцию чердака, поскольку эта серия статей из «Освоение инспекции крыши» в основном посвящена распознаванию дефектов кровли, но вы должны иметь представление о двух основных, основных системах конструкции крыши: обычная крыша каркасные и стропильные фермы.

Вы будете оценивать каркас крыши изнутри чердачного помещения, но у нас есть преимущество в технологии. Давайте удалим крышу и настенные покрытия дома и определим некоторые из наиболее распространенных элементов каркаса крыши. Мы начнем с традиционной каркасной крыши, в которой отдельные элементы каркаса вырезаются и собираются на месте.

ОБЫЧНЫЕ КРЫШИ

Традиционный каркас крыши

Рядовые стропила

Стропила, которые опираются на внешние стены ).

Стропила на противоположных сторонах конька должны быть установлены прямо напротив друг друга попарно, хотя если вы видите несколько не выровненных стропил, это не является дефектом. Стропила иногда приходится немного перемещать, чтобы разместить компоненты других домашних систем. На приведенном выше рисунке показано стропило, перемещенное для размещения дымохода.

Если вы видите много стропил, которые не выровнены, вы можете прокомментировать это, но в существующих домах воздержитесь от того, чтобы называть это дефектом, если вы не видите дефекта. В новых домах многие стропила, которые не противостоят друг другу, обычно указывают на некачественный каркас. Это указывает на то, что вам следует внимательно следить за другими проблемами в каркасе крыши.

Стропила обычно устанавливаются на 24-дюймовые центры. Если вы видите стропила, установленные с расстоянием между центрами более 24 дюймов, ищите признаки поломки, такие как провисание стропил. Если вы видите провисание стропил, порекомендуйте стабилизацию квалифицированным подрядчиком. Стабилизация обычно включает установку системы прогонов.

Вальмы

Вальмовые крыши имеют «вальмовые стропила», ориентированные по диагонали к коньку и наружным стенам. Вальмовые стропила называются просто «вальмы» и показаны здесь коричневыми. Бедра опираются на внешний угол внизу и соединяются с коньком на пике.

Стропила, которые опираются на наружные стены внизу и соединяются с вальмой вверху, называются «вальмовыми домкратами» и показаны здесь фиолетовым цветом.

Долины





Там, где гребни меняют направление, создается внутренний угол, натянутый «стропилом ендовы» или просто «ендовой», показанной здесь зеленым цветом. Долины также ориентированы по диагонали к коньку и наружным стенам. Долины упираются в верхнюю часть стен во внутреннем углу внизу и соединяются с коньком вверху.



Стропила, которые соединяются с ендовой внизу и соединяются с коньком наверху, называются «домкратами ендовы» и показаны здесь голубым цветом.

Стандартный гребень

На иллюстрации показан обычный гребень (оранжевый). В домах с обычными коньками стропила поддерживают вес крыши и передают нагрузку крыши через стены вниз на фундамент и, наконец, на грунт. Путь, пройденный весом крыши через элементы каркаса к грунту, называется «путь нагрузки».

Целью конька является обеспечение простого способа соединения стропил на вершине крыши и обеспечение лучшего крепления гвоздями на вершине.

В старых домах конек может вообще отсутствовать. В какой-то момент это была обычная строительная практика в разных частях Северной Америки, и это не недостаток, если стропила противостоят друг другу.

Инженерные пиломатериалы, используемые для каркаса крыши, предъявляют очень специфические требования к соединениям, и их обсуждение здесь выходит за рамки этой серии статей. Производители металлических соединителей для пиломатериалов публикуют спецификации соединений в своих каталогах и на своих сайтах.

Rafter Ties

В домах с плоскими потолками и атлоги Когда стропила установлены перпендикулярно потолочным балкам, стропильные стяжки обычно располагаются поверх потолочных балок.

Анкеры для стропил препятствуют тому, чтобы вес крыши распространялся на вершины стен и вызывал провисание конька.

Хомуты





Хомуты соединяют верхние концы противоположных стропил. Их следует устанавливать на каждое второе стропило в верхней трети крыши. Их цель – предотвратить подъем. Должны ли они быть установлены или нет, является инженерным вызовом. Они не всегда требуются, поэтому их отсутствие не является недостатком, но если вы их видите, то должны быть установлены правильно.







Здесь вы можете видеть хомуты, установленные в верхней трети крыши, и стропильные анкеры, установленные внизу и сращенные над стеной.



Системы прогонов

Вы также можете увидеть систему прогонов.

Системы прогонов предназначены для уменьшения расстояния между стропилами. Они состоят из опор, прибитых к нижней стороне стропил и поддерживаемых диагональными раскосами.





Нижние части раскосов должны опираться на верхнюю часть несущей стены. Распорки, которые опираются на потолочные балки или каким-то образом передают нагрузку с крыши на нижний потолок, являются дефектными установками. Если вы видите раскосы, опирающиеся на потолочные балки, ищите провисание потолка.

Раскосы обычно устанавливаются через каждое второе стропило и должны располагаться под углом не более 45°.





Вот прогонная система, установленная в гараже старого дома. Не имея центральной стены, на которой можно было бы нести распорки, они опираются на сильную опору, опирающуюся на потолочные балки. Провисания не было, поэтому в акте осмотра замечаний не было.

Системы прогонов были построены по-разному — некоторые лучше, чем другие. Современные строительные нормы и правила требуют, чтобы опоры были такого же или большего размера, чем размер стропила, но большинство усиленных опор прогонов, которые вы увидите, не соответствуют этому требованию. Если вы знаете, что дом должен был соответствовать этому кодексу, когда он был построен, считайте это дефектом; в противном случае ограничьте осмотр поиском признаков отказа, таких как провисшие или сломанные стропила и сломанные компоненты. Кроме того, обратите внимание на неправильные установки, такие как раскосы, опирающиеся на потолочные балки, раскосы без опоры и слишком мало раскосов.

В старых домах в некоторых районах обычно не бывает сильных защитников. Это вопрос качества, если только крыша не провисает; тогда это структурная проблема, и вам следует порекомендовать стабилизацию квалифицированным подрядчиком.

Термин «прогон» имеет несколько различных значений в зависимости от того, в какой части Северной Америки вы находитесь, о какой части крыши вы говорите, и от того, с кем вы это обсуждаете. Не удивлюсь, если кто-то попытается поправить вас.

Несущий конек





Дома со сводчатыми потолками обычно не имеют стропильных связей, чтобы предотвратить расползание стен и провисание конька, поэтому в них используется структурный конек. В доме со структурным коньком конек состоит из балки, достаточно прочной, чтобы выдерживать нагрузку крыши без провисания.





Надрамник

Когда вы находитесь внутри чердака, вы можете увидеть состояние, при котором конек и несколько нарожных стропил из одной секции крыши обрамляются поверх существующей крыши.





Это называется «над кадром» и довольно часто встречается в определенных областях. Правильно построенный, он конструктивно прочный.





Часто можно увидеть снятие части обшивки крыши, чтобы обеспечить проход между чердачными помещениями. Если вы не можете войти в часть чердака, порекомендуйте, чтобы она была осмотрена квалифицированным инспектором после того, как доступ будет предоставлен. Это особенно важно, если он содержит сантехнические или электрические компоненты.





************************************************* ******

Узнайте, как освоить осмотр крыши от начала до конца, прочитав всю серию InterNACHI: Освоение осмотра крыши.
