Какими должны быть стропила для односкатной крыши

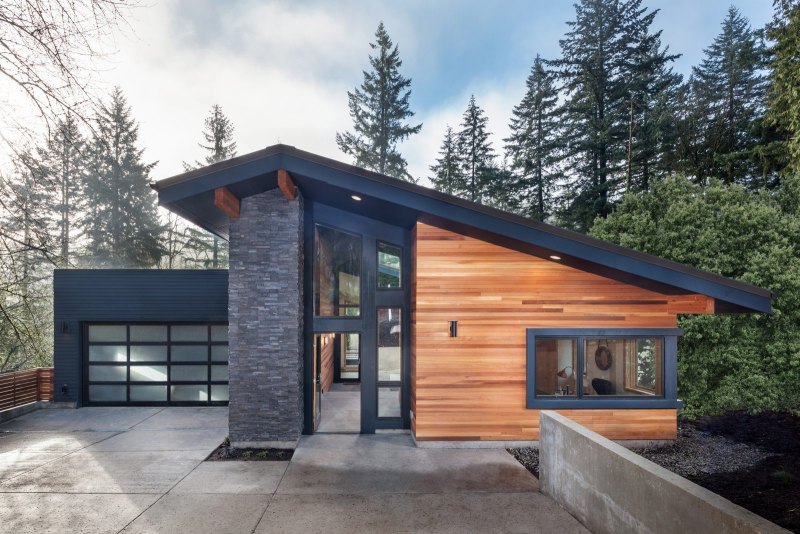

Еще 20 лет назад односкатные кровли делали разве что у гаражей и дач. Сейчас же они — один из основных трендов в строительстве. Односкатные кровли отлично подходят для домов в современных стилях за счет яркой асимметричности, а практичность делает их отличным вариантом для утилитарных стилей, включая индастриал и баухаус.

Но небольшая популярность односкатных крыш в недалеком прошлом — следствие не только и не столько эстетических вкусов владельцев частных домов. Основная причина в другом — в сложности устройства таких кровель. В особенности в подборе стропил для односкатной крыши и повышенных требованиях к прочности несущих конструкций. Ну и советские жесткие строительные ограничения тоже сыграли немалую роль.

Начнем с азов. Односкатная крыша опирается только на две стены дома. Никакого промежуточного узла вроде конькового прогона у нее нет. Из этого следуют три особенности:

  1. Длина стропил односкатной крыши почти в два раза больше, чем у двускатной.
  2. Уклон односкатной кровли существенно меньше, чем у любой другой скатной крыши такой же ширины.
  3. При устройстве стропильной системы почти всегда нужны промежуточные опоры: стойки, подстропильные ноги.

И у всех этих особенностей есть последствия.

Большая длина стропил для односкатной крыши сильно осложняет поиск и покупку подходящих пиломатериалов. А если длина ската 8 м и более, то нужны уже составные стропильные ноги.

Помимо этих сложностей, есть еще один побочный эффект — большой вес стропил. Тут все просто: с ростом длины при том же сечении пропорционально растет и масса. Поэтому работать с такими стропилами неудобно, а иногда — невозможно без привлечения спецтехники.

Более пологий скат тоже приводит к проблемам. Чем меньше уклон кровли, тем выше на нее снеговая нагрузка. И эта разница — десятки килограмм на единицу площади. Чтобы кровля выдержала увеличенный вес, приходится наращивать сечение элементов стропильной системы.

Причем обычно увеличивать нужно толщину стропил односкатной крыши, потому что высота у них и так часто максимальная. А при работе на изгиб прирост толщины намного менее эффективен, чем увеличение высоты. Отсюда еще больший вес стропил для односкатной крыши и повышенные требования к несущей способности опорных стен и фундамента.

Необходимость промежуточных опор накладывает серьезные ограничения на планировку дома. Стойки должны опираться на несущие стены или колонны, которые будут передавать нагрузку на фундамент. Поэтому в домах с односкатными крышами сложнее сделать большие просторные комнаты.

Для сравнения: при использовании висячей схемы монтажа стропил при устройстве двускатной кровли, у стропильной системы нет иных опор, кроме двух противоположных стен дома. Поэтому внутри дома несущих стен вообще может не быть. Следовательно, планировка жилого пространства может быть любой, нет никаких принципиальных ограничений.

Стропила для односкатной кровли бывают четырех видов:

  1. Доски — классика стропильных систем. Используются в подавляющем большинстве случаев.
  2. Брус — редко применяется для стропил для односкатной крыши из-за большой толщины. Но если достигнута максимально возможная высота досок (из доступных пиломатериалов), то для увеличения несущей способности иногда приходится заменять их брусом.
  3. Деревянные двутавровые балки — сравнительно новый материал, который представляет собой два бруса с плитой OSB между ними. Высота таких балок достигает 450 мм при весе около 5 кг/м.п. Это оптимальный материал для стропил односкатной крыши, но стоит он достаточно дорого по сравнению с обычными пиломатериалами.
  4. Металлические двутавры и другой металлопрокат. Сталь тяжелая и дорогая, но очень прочная. К тому же, использование металлических стропил — единственный способ не делать промежуточных несущих опор у больших домов. Ведь стальные фермы легко могут опираться только на две точки.

Для сравнительно небольших домов с длиной ската до 10-12 м доски и брус — это оптимальные материалы.

Металл используют в полярных ситуациях. Первый вариант — очень маленькие строения: гараж, навес, веранда, беседка и так далее. В этом случае вместо тяжелых и дорогих двутавров можно использовать намного более доступную профильную трубу. Второй вариант — очень большие коттеджи, крышу которых из других материалов сделать сложно.

Деревянные двутавровые балки — отличный выбор для средних и больших домов. Но из-за небольшого количества производителей доступны они далеко не во всех регионах России.

Если говорить о стандартных размерах стропил, то для односкатной крыши они такие же, как и для других скатных кровель. Это 50×180 мм, 50×200 мм и 50×200 мм. Для увеличения несущей способности можно взять более толстые доски — 75 мм. Или уже брус 100×150 мм, 100×200 мм, 150×150 мм, 150×200 мм, 180×180 мм и даже 200×200 мм.

Но при устройстве односкатной крыши лучше не опираться на стандартные сечения, а вычислить, какие доски использовать для стропил односкатной крыши.

Расчет сечения стропил для односкатной крыши

Расчет размеров стропил односкатной крыши непрост, поэтому лучше заказать его у профессионального проектировщика. Так вы, скорее всего, получите лучший результат. Во-первых, проектировщик как профессионал может подсказать решения, о которых вы не знаете. Во-вторых, он сделает расчет быстрее и точнее.

Но если вы полны решимости сделать все лично, вот алгоритм этого расчета:

  1. Выбираем угол наклона ската крыши и расстояние между точками опоры стропил — рабочую длину стропильной ноги Lmax. Если опоры планируется расположить неравномерно, берется большее расстояние. Например, если стропило опирается на мауэрлат карниза, потом через 6 м на стойку, а потом через 9 м на мауэрлат второй стены, то Lmax будет равен 9 м.
  2. Определяем постоянную нагрузку на кровлю. Это сумма масс всех составляющих кровельного пирога в перерасчете на 1 м2.
  3. Считаем переменные нагрузки. Это ветровая и снеговая нагрузка, а также запас на обслуживание кровли. Проще говоря, на вес человека, который будет по ней ходить. Тоже из расчета на 1 м2.
  4. Выбираем шаг стропил А. Обычно его выбирают из диапазона от 0,8 м до 1,2 м так, чтобы в скате помещалось целое число стропильных ног.
  5. Складываем переменные с постоянными нагрузками и получаем общую нагрузку Q.
  6. Переводим общую нагрузку на площадь в нагрузку на метр длины стропил односкатной кровли Qr. Это делается по формуле: Qr=A·Q.
  7. Выбираем, какой толщины стропила для односкатной крыши лучше сделать. Этот параметр обозначается буквой B и обычно равен стандартным величинам: 50 мм или 75 мм.
  8. Если угол наклона ската меньше 30°, рассчитываем высоту стропильной ноги по формуле: Hmin=8,6·Lmax·√(Qr/(B·Rизб)). В ней  Rизб — сопротивление на изгиб, которое берется по таблице 3 из раздела 6 СП 64.13330.2017 «Деревянные конструкции» или из других нормативов.
  9. При угле наклона ската 30° и более высота стропильной ноги считается по немного другой формуле: Hmin=9,5·Lmax·√(Qr/(B·Rизб)).

Дальше минимальную высоту нужно округлить в большую сторону до ближайшего стандартного размера доски или бруса. Желательно, чтобы был запас 100-150 мм.

Часто после первого расчета результат получается неподходящим. Например, расчет может показать, что для стропил односкатной крыши вам нужно использовать такие доски, каких просто не существует в природе. Тогда его нужно повторить, но уже с другими исходными данными: уменьшить шаг стропильных ног, увеличить количество промежуточных опор, сделать скат более крутым, изменить толщину доски.

После того как вы сделали расчет и вас все устроило, полученные размеры стропил односкатной крыши нужно проверить на изгиб. Это делается по формуле:

3,125· Qr·L3max/(B·H3)≤1

Если неравенство выполняется, значит, вы все сделали верно. Если нет, тогда нужно пересчитать стропила, снова изменив условия на более «лояльные».

Длина стропил односкатной крыши

Максимальная длина стропил односкатной крыши при использовании двутавровых деревянных балок равна 12-14 м. Теоретически, их могут изготовить под заказ и большей длины, но не каждый производитель предоставляет такую услугу.

Если используются доски или брус, то длина не может превышать 8-9 м. Более длинные пиломатериалы практически невозможно купить. Стандартная длина еще меньше — 6 м, поэтому обычно без сращивания стропил не обойтись.

Металлические детали просто сваривают вместе, поэтому длина стальных стропил ограничена только их весом и схемой распределения нагрузки.

Стропила для односкатной крыши длиннее, тяжелее и сложнее в монтаже, чем стропильные ноги других скатных кровель. Обычно их делают из досок или бруса, но в сложных случаях могут использовать деревянные двутавровые балки и металлические фермы.

Из-за повышенной нагрузки на кровлю стропила односкатной крыши желательно рассчитывать, а не выбирать среди стандартных сечений.

Будьте в курсе!

Подпишитесь на новостную рассылку

Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя.

Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

  • Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
  • Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
  • Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

  • Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
  • Следует исключить все вероятные причины нарушения соединений.
  • Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

  • Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
  • Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

  • Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
  • Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
  • Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

  • Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
  • Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.
  • К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
  • Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
  • Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ — уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

  • Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
  • На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
  • Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.
  • Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
  • Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 — 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

  • Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
  • Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
  • Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
  • От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
  • Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

  • Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
  • Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
  • Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
  • Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
  • Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

  • Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
  • Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
  • Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

  • Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
  • На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
  • Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
  • Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
  • По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

Будьте в курсе!

Подпишитесь на новостную рассылку

Как построить сарай: построить крышу сарая

Видео о каркасе односкатной крыши

Односкатная крыша, пожалуй, самая сложная часть сарая. Этот учебник предназначен для того, чтобы провести вас через этапы строительства односкатной крыши для простого сарая с двускатной крышей для пролетов до 10 футов. Используемые изображения показывают крышу с шагом 4 из 12, но шаг можно изменить на любой, указанный в ваших планах сарая. Следуя пошаговым инструкциям, вы научитесь:

Добро пожаловать в этот учебник по строительству односкатной крыши. Здесь вы узнаете об этапах строительства односкатной крыши, включая установку стропил и профнастила.

Если вы еще не построили стропила крыши , вы можете ознакомиться с учебным пособием о том, как их построить, в шаге 4 этой серии по строительству сарая.

шаг 1 ОТМЕТЬТЕ МЕСТА СТРИЛОП НА СТЕННЫХ ПЛАСТИНАХ сарая


Первым шагом к установке стропил крыши является разметка мест расположения стропил на верхних пластинах. Начните планировку с конца сарая, показанного на планах. Отметьте расположение стропил на высоте 24 дюйма по центру, используя ту же технику разметки, которая использовалась для разметки стоек, показанных на пятом видео из этой серии видео.

Выложите вторую стену, начиная с того же конца сарая, где вы выкладывали первую стену.

Шаг 2 УСТАНОВКА ТОРЦЕВЫХ СТРОП НА ПЛАСТИНАХ СТЕНЫ сарая


Второй шаг – установка концевых стропил на концах сарая. Убедитесь, что используются два стропила с косынкой только с одной стороны, а сторона стропила без косынки обращена наружу

Установите стропило на верхние пластины и выровняйте фронтон стропила с верхней пластиной на фронтонный конец сарая. Удостоверьтесь, что выступ птичьего рта стропила одинаков на обоих концах стропила.

Прикрепите стропила к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

Таким же образом установите стропила на противоположном конце сарая.

Стропила можно временно защитить от падения, прибив доску 2×4 к торцу фронтона, или на некоторых навесах сайдинг будет выступать над верхними пластинами. В этом сарае показаны обе техники.

шаг 3 УСТАНОВИТЕ СТРУНУ МЕЖДУ ДВУМЯ КОНЦЕВЫМИ СТРОИЛАМИ


Третий шаг очень прост, но важно помочь вам выровнять все остальные стропила. Установите струнную линию между вершинами двух концевых стропил. Сделайте веревку достаточно тугой, чтобы она не провисала, но и не настолько тугой, чтобы тянуть концевые стропила вниз.

Вы можете завязать узел на веревке и зацепить ее в зазоре между концами стропил или просто вбить гвоздь в место, где два стропила сходятся на вершине, и привязать к нему веревку.

шаг 4 УСТАНОВКА ОСТАВШИХСЯ СТРИЛ ОДВАРНОЙ КРЫШИ


Четвертый шаг – установить оставшиеся стропила крыши между двумя крайними стропилами.

Установите каждое стропило на соответствующие метки на верхних пластинах и совместите его вершину с линией струны. Затем прибейте его к верхним пластинам, используя 3 гвоздя 8d в каждом месте соединения стропила с верхней пластиной.

Шаг 5. УСТАНОВКА ПОДКЛАДНОЙ ОБЛИЦОВКИ НА СТРОИЛАХ НАРАВА

Пятый шаг – установка подкладочной панели. Подобшивка представляет собой доску 2×4 или 2×6, которая соединяет нижний край стропил крыши.

Начните с того, что обрежьте доски лицевой панели по длине, а затем отметьте доски разметкой на расстоянии 24 дюйма от центра. Это хорошо работает для одновременной компоновки обеих лицевых панелей.

Совместите метки на фризовой доске с концами стропил, убедитесь, что конец, с которого вы начали разметку на фризовой доске, совмещен с тем же концом, с которого вы раскладывали стропила на навесе.

Убедитесь, что лицевая панель находится на одном уровне с верхней частью стропил, и прибейте лицевую панель к хвостовикам стропил, используя 2 гвоздя 12d в каждом соединении.

Установите вторую панель с другой стороны сарая так же, как первую.

Шаг 6 УСТАНОВИТЕ ПЕРВЫЙ ЛИСТ НА СТРИЛОГА ОДНОНАВАРНОЙ КРЫШИ


Шестой шаг – установка первого куска обшивки, начиная с того же конца, с которого вы укладывали фермы. 7/16 дюймов OSB Чаще всего используется для обшивки крыш. Он поставляется в листах 4×8 и устанавливается с помощью гвоздей 8d. Установите профнастил на стропила нижним краем заподлицо с рейкой, а конец заподлицо с лицевой стороной стропила. Убедитесь, что конец, который разделяет стропило со следующим листом, разделяет верхний край стропила.

Прибейте обшивку к фасции и торцевой стропиле. Сначала вы можете использовать несколько гвоздей, чтобы удерживать лист на месте, а затем вернуться позже и прибить всю крышу за один раз.

шаг 7 РАСПОЛОЖЕНИЕ РАСПОЛОЖЕНИЙ НА ВЕРХНЕМ КРАЯХ ЛИСТА И ПРИБИВАЙТЕ ПРОФИЛЬ К СТРОИЛАМ


Седьмой шаг – наметьте расположение стропил на верхнем краю листа и прикрепите листы к стропилам. .

Прикрепите рулетку к фронтону навеса, к которому прибита обшивка, и отметьте 24-дюймовую центральную разметку по верхнему краю куска обшивки или держите рулетку, чтобы показать размер разметки во время регулировки стропила.

Переместите каждое стропило, чтобы совместить его с разметкой, и прибейте обшивку к стропилу. Это зафиксирует стропила на месте, чтобы они оставались на макете, пока вы продолжаете устанавливать профнастил на крышу.

Когда два куска обшивки встречаются на стропиле, каждый лист ложится на половину верхнего края стропила. После того, как вы отрегулируете стропила, чтобы они равномерно держали каждый кусок профилированного покрытия, вы прибьете защитное покрытие.

шаг 8 ПРОВЕРЬТЕ КОНЦЫ ФРОНДАНА И УСТАНОВИТЕ ОСТАЛЬНУЮ ЧАСТЬ ЛИСТА

Восьмой шаг – выровнять концы фронтона и завершить установку первого ряда листов. Всегда устанавливайте полный ряд защитного покрытия перед установкой следующего ряда.

Последний кусок кровельного покрытия необходимо отрезать так, чтобы стропила фронтона стояли идеально вертикально. Сначала проверьте фронтон сарая, с которого вы начали планировку, и убедитесь, что он вертикальный. Возможно, вам придется закрепить его, чтобы удерживать на месте. Затем сделайте стропило на еще не обшитом листами конце отвесно.

Теперь измерьте размер обшивки, необходимой для покрытия от фронтона сарая до стыка обшивки в первом ряду. Нарежьте пленку и установите ее.

шаг 9 УСТАНОВКА ОСТАЛЬНЫХ РЯДОВ ПРОФИЛИРОВАННОЙ ОБЛИЦОВКИ

Девятый шаг – установка оставшихся рядов обшивки. Листы в каждом ряду должны располагаться в шахматном порядке относительно предыдущего ряда. Обычно они устанавливаются со смещением в 4 фута. Это увеличивает прочность стропильной системы.

Начните с того же конца, с которого вы разложили стропила, и установите лист, который был обрезан для создания схемы расположения в шахматном порядке.

Кровельное покрытие должно иметь зазор в ⅛ дюйма между краями, чтобы обеспечить возможность расширения. Используйте несколько гвоздей 8d в стыке между листами, чтобы удерживать зазор открытым, пока вы прибиваете лист к стропилам.

Прибейте лист к стропилам, а затем удалите гвозди, удерживающие зазор между листами открытым.

шаг 10 ПРИБИРАЙТЕ ГВОЗДИ С ПРОФИЛИРОВАННОЙ КРЫШИ САРАВА


Десятый шаг заключается в установке гвоздей по краям и в центре листов крыши. Если вы еще этого не сделали, вам нужно будет установить гвозди через каждые 6 дюймов по краям и через каждые 12 дюймов в центре листов.

Многие марки OSB. иметь маркировку, близкую к 24 дюймам на центральном макете, чтобы помочь вам найти стропила внизу.

После того, как вы установили защитное покрытие для первой стороны, вы повторите процесс для второй стороны крыши.



Длиннопролетная деревянная односкатная крыша

  • Главная >
  • Длиннопролетная деревянная односкатная крыша

Вид спереди

На рисунке архитектора Эрика Сокола показана длинная односкатная крыша слева от здания, если смотреть с улицы. Бригада обрамила этот длинный пролет деревянными двутавровыми балками.

Перекошенный след

На чертеже архитектора показаны периметры стен двух помещений с односкатной крышей, расположенных под углом десять градусов друг к другу. В этой серии мы видим, как съемочная группа обрамляет крайнюю левую из двух крыш.

Выполнение вертикальных пропилов

На каждом конце каждого стропила должен быть вертикальный пропил для уклона крыши 3/12. Здесь плотник Анна Хит подрезает конец стропила, а строитель Йеспер Крузе держит фанерный зажим.

Выполнение вертикального пропила

Диск циркулярной пилы недостаточно глубокий, чтобы полностью прорезать фланец деревянной двутавровой балки. Выше Крузе завершает рез ручной пилой.

Изготовление ребер жесткости перемычки

Плотник Дэнни Карберри изготавливает ребра жесткости перемычки из фанеры для деревянных двутавровых стропил, необходимых там, где стропила опираются на пластины и получают стальные подвесы.

Крепление ребер жесткости стенки

Плотник Райан Биленда прикрепляет ребра жесткости фанерной стенки к обеим сторонам деревянной двутавровой балки.

Крепление ребер жесткости стенок

Bielenda прикручивает ребра жесткости стенок к стропилам.

Ребра жесткости стенок

Вот ребра жесткости стенок, установленные на концах деревянных стропил двутавровых балок.

Крепление стальных подвесов

Райан Биленда прикрепляет к концу стропила стальной соединитель Simpson LSSUI35 с возможностью перекоса и наклона.

Вниз по склону

Дэнни Кэрберри передает Мэтту Фрилу стропила у нижней плиты стены.

Установка стропил

Мэтт Фрил поднимает пяту стропила на стеновую плиту.

Проверка точности

Фрил измеряет расстояние от конца стропила до края стеновой пластины.

Крепление стропила

Фрил прикрепляет стропило к пластине с помощью пистолетных гвоздей. Позже стропила также будут крепиться структурными шурупами через ленточный брус LVL (который также действует как перемычка над окнами в стене).

Верхняя сторона

Алексей Стругацкий устанавливает стропило на пластину в верхнем конце крыши.

Установка стропил

Стругацкий перемещает стропила на место с уже установленной подвеской.

Стальные соединители

Стругацкий пропускает структурный крепеж через стальной соединитель в ригельную балку LVL и коллектор.

Последнее стропило

Фрил и Стругацкий установили крайнюю деревянную двутавровую балку, чтобы завершить эту часть каркаса.

РубрикаРазное
